人教版 八年级物理上册 第 4 章 《光现象》
单元测试（B 卷）
（时间：90min 满分：100分）
姓名： 学校： 分数：
题型 选择题 填空作图题 实验题 计算题 总计
题数 15 20 4 0 39小题
分数 30 40 30 0 100分
得分

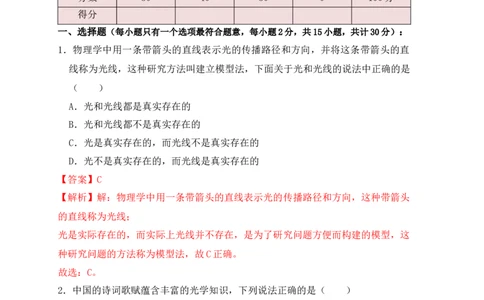

一、选择题（每小题只有一个选项最符合题意，每小题2分，共15小题，共计30分）：
1．物理学中用一条带箭头的直线表示光的传播路径和方向，并将这条带箭头的直
线称为光线，这种研究方法叫建立模型法，下面关于光和光线的说法中正确的是
（ ）
A．光和光线都是真实存在的
B．光和光线都不是真实存在的
C．光是真实存在的，而光线不是真实存在的
D．光不是真实存在的，而光线是真实存在的
【答案】C
【解析】解：物理学中用一条带箭头的直线表示光的传播路径和方向，这种带箭头
的直线称为光线；
光是实际存在的，而实际上光线并不存在，是为了研究问题方便而构建的模型，这
种研究问题的方法称为模型法，故C正确。
故选：C。
2．中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是（ ）
A．“小时不识月，呼作白玉盘”，月亮属于自然光源
B．“起舞弄清影，何似在人间”，影子的形成是由于光的折射
C．“峰多巧障日，江远欲浮天”，“巧障日”是光的直线传播造成
D．“池水映明月，潭清疑水浅”，“水浅”是光的反射所成的像
【答案】C
【解析】解：A、月亮本身不发光，月光是月亮反射的太阳的光；故A错误；
B、影子是由光的直线传播过程中，遇到不透明物体，阻挡了光的传播，在其后边
形成的一个黑色的区域，故B错误；C、“峰多巧障日，江远欲浮天”中的“峰多巧障日”是山峰太多，巧妙的遮住了
我远眺的视线，是由于光的直线传播造成的，故C正确；
D、“潭清疑水浅”是因为水中物体的光斜射到水面上时会发生折射现象，折射光
线远离法线，我们逆着折射光线看水中的物体时，物体好像变浅了，故D错误。
故选：C。

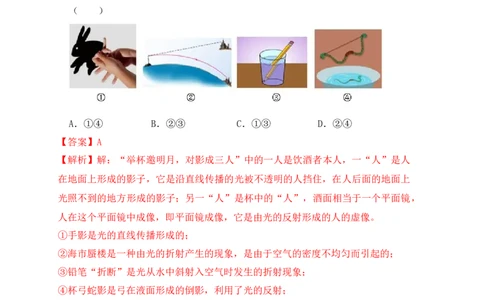

3．中华文明源远流长，中华文化博大精深。唐诗宋词璀璨夺目，蕴含丰富的光学
知识。如太白名句“举杯邀明月，对影成三人”：描述李白月下独酌，顾观地上
己影，俯看杯中自己。下面四幅图，与李白诗中描述的光学现象，成因相同的是
（ ）
A．①④ B．②③ C．①③ D．②④
【答案】A
【解析】解：“举杯邀明月，对影成三人”中的一人是饮酒者本人，一“人”是人
在地面上形成的影子，它是沿直线传播的光被不透明的人挡住，在人后面的地面上
光照不到的地方形成的影子；另一“人”是杯中的“人”，酒面相当于一个平面镜，
人在这个平面镜中成像，即平面镜成像，它是由光的反射形成的人的虚像。
①手影是光的直线传播形成的；
②海市蜃楼是一种由光的折射产生的现象，是由于空气的密度不均匀而引起的；
③铅笔“折断”是光从水中斜射入空气时发生的折射现象；
④杯弓蛇影是弓在液面形成的倒影，利用了光的反射；
综上分析可知，所以与李白诗中描述的光学现象，成因相同的是①④。
故选：A。
4．如图所示，某人晚上从远处走近一盏路灯又远离路灯的过程中，他的影子长度
的变化情况是（ ）
A．先变长后变短
B．先变短后变长
C．一直在变长
D．一直在变短【答案】B
【解析】解：如下图，人沿路走近某一盏路灯，路灯发出的射向人头顶的光线与地
面的夹角越来越大，人在地面上留下的影子越来越短；远离路灯时，路灯发出的射
向人头顶的光线与地面的夹角越来越小，影子又会变长。
故选：B。

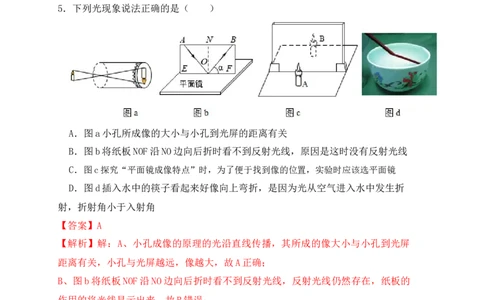

5．下列光现象说法正确的是（ ）
A．图a小孔所成像的大小与小孔到光屏的距离有关
B．图b将纸板NOF沿NO边向后折时看不到反射光线，原因是这时没有反射光线
C．图c探究“平面镜成像特点”时，为了便于找到像的位置，实验时应该选平面镜
D．图d插入水中的筷子看起来好像向上弯折，是因为光从空气进入水中发生折
射，折射角小于入射角
【答案】A
【解析】解：A、小孔成像的原理的光沿直线传播，其所成的像大小与小孔到光屏
距离有关，小孔与光屏越远，像越大，故A正确；
B、图b将纸板NOF沿NO边向后折时看不到反射光线，反射光线仍然存在，纸板的
作用的将光线显示出来，故B错误；
C、究“平面镜成像特点”时，为了便于找到像的位置，实验时应该选玻璃，用大
小相同的蜡烛放到像的位置，这样的话就可以观察到像的大小与物体大小关系，故
C错误；
D、图d插入水中的筷子看起来好像向上弯折，是因为光从水中进入空气中发生折
射，折射角大于入射角，故D错误；
故选：A。

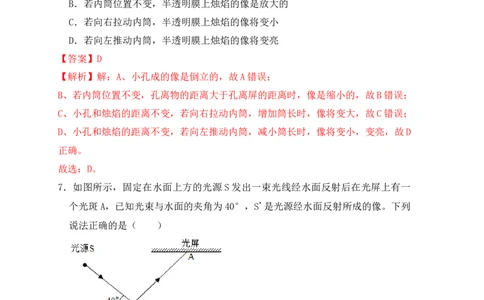

6．小欢用针孔照相机（即小孔成像实验装置）观察蜡烛的烛焰，若保持小孔和蜡烛的烛焰位置不变，如图所示。则下列分析正确的是（ ）
A．若内筒位置不变，半透明膜上烛焰的像是正立的
B．若内筒位置不变，半透明膜上烛焰的像是放大的
C．若向右拉动内筒，半透明膜上烛焰的像将变小
D．若向左推动内筒，半透明膜上烛焰的像将变亮
【答案】D
【解析】解：A、小孔成的像是倒立的，故A错误；
B、若内筒位置不变，孔离物的距离大于孔离屏的距离时，像是缩小的，故B错误；
C、小孔和烛焰的距离不变，若向右拉动内筒，增加筒长时，像将变大，故C错误；
D、小孔和烛焰的距离不变，若向左推动内筒，减小筒长时，像将变小，变亮，故D
正确。
故选：D。
7．如图所示，固定在水面上方的光源 S发出一束光线经水面反射后在光屏上有一
个光斑A，已知光束与水面的夹角为40°，S'是光源经水面反射所成的像。下列
说法正确的是（ ）
A．光源位置不动，如果把此时的40°角增大为50°，光斑A将向右移动
B．当水面升高时，反射角将变大
C．当水面升高时，光斑A将向右移动
D．当水面升高时，S到水面的距离变小【答案】D
【解析】解：A、光源位置不动，如果把此时的40°角增大为50°，入射角为入射
光线与法线之间的夹角，则此时的入射角会变小，由于反射角等于入射角，反射角
随之变小，反射光线会靠近法线，光斑A将向左移动，故A错误；
B、因为入射光线方向不变，当水面升高时，再次的水面是平行的，反射光线与原
来的反射光线是平行的，故反射角不变，故B错误；
C、当液面升高时，由于入射角不变，所以反射光线与原来的反射光线平行，
故光屏上的光斑A向左移动到A′位置。如图所示：
D、当水面升高时，物体 S到水面的距离小了，所以像到水面的距离也小了，故 D
正确。
故选：D。
8．热爱科学的小明在房间中安装了一块太阳能电池板给家里供电。当太阳在电池
板后方时，利用一块平面镜将太阳光反射到电池板上。若某时刻太阳光与平面镜
的夹角为60°（如图所示），一束阳光经镜面反射后照射到电池板上 P点，下
列说法正确的是（ ）
A．反射角的大小为60°
B．若镜面竖直上移，则反射角将变大
C．若镜面水平左移，该束光线照到P点上方
D．若镜面水平右移，该束光线依然照射P点
【答案】C
【解析】解：A、太阳光与平面镜的夹角为60°，则入射角为90°﹣60°＝30°，
反射角等于入射角，则反射角为30°，故A错误；
B、若镜面竖直上移，入射角的大小不变，则反射角大小不变，故B错误；
CD、若镜面水平左移，入射角不变，反射点像做移动，如图所示：；
该束光线照到P点上方；同理，若镜面水平右移，该束光线依然照射 P下方，故C
正确，故D错误。
故选：C。
9．某同学利用如图所示的器材探究光的反射定律，下列说法正确的是（ ）
A．我们可以通过光屏看到光的路径，是因为发生了镜面反射
B．当激光笔发出的光线沿法线射向平面镜时，反射角与入射角都为90°
C．当光屏与镜面不垂直时，入射光线、反射光线和法线仍在同一平面上
D．探究“光路是否可逆”时，必须用两支激光笔
【答案】C
【解析】解：A、光屏表面看起来很光滑，实际上是凹凸不平的，在此实验中，光
在光屏上发生了漫反射而进入我们眼里；故A错误；
B、反射角、入射角是入射光线、反射光线与法线的夹角，当激光笔发出的光线沿
法线射向平面镜时，反射角与入射角都为0°；故B错误；
C、由于反射光线、入射光线和法线都在同一平面内，当光屏与镜面不垂直时，入
射光线、反射光线和法线仍在同一平面上，故C正确；
D、探究“光路可逆”时，如果让光线逆着反射的方向射向镜面，这时的入射角为
原来的反射角，看这时的反射角是否为原来的入射角，从而验证光路是否可逆，用
笔在屏上画出即可，不必用两个激光灯，故D错误。
故选：C。
10．如图所示，光线从空气射入某种液体中，入射角为45°，折射角为30°，光
线射到液体底部水平放置的平面镜上又反射回来，最后光线又回到空气中的折射
角是（ ）A．30°
B．45°
C．55°
D．60°
【答案】B
【解析】解：作出光路示意图：
光线入射到平面镜上时的反射角，平面镜反射时，反射角等于入射角，
而光从水中斜射入空气中时，折射角大于入射角，
如图所示∠2＝∠1＝30°
光从液体射向空气时的入射角为∠3＝∠2＝30°
根据光路的可逆性可知这时的折射角∠4＝45°
故选：B。
11．把微小放大以利于观察，这是物理学中一种重要的方法。如图是一种显示微小
形变的装置。A为激光笔，B、C是平面镜，P为台面，未放重物时，激光束反射
在屏上的光斑为点D，当把重物M放在台面P上时，台面将发生微小形变，以下
说法正确的是（ ）
A．平面镜B上的入射角变小，光斑向D点的左侧移动
B．平面镜B上的入射角变小，光斑向D点的右侧移动
C．平面镜B上的入射角变大，光斑向D点的左侧移动
D．平面镜B上的入射角变大，光斑向D点的右侧移动
【答案】D
【解析】解：台面p放重物M后，镜子受到弹力作用而右端向下倾斜，平面镜 B上
的入射角变大，根据镜面反射的特点知反射的光线偏向右方，即光斑向D点的右侧
移动。
故选：D。
12．如图，交于P点的三条光线a、b、c．在交点P前放置一平面镜，有关三条反
射光线的情况，下列说法正确的是（ ）
A．三条反射光线一定会相交
B．三条反射光线可能会发散
C．三条反射光线的反向延长线交于P点
D．三条反射光线是否相交由镜面角度决定
【答案】A【解析】解：如图所示，a、b、c三条光线会聚于P点，若在P点之前任意放一平
面镜，先画出点P关于平面镜的对称点P′，假设该点有一点光源，它发出的光经
平面镜反射，反射光线的反向延长线交于P点，连接发光点和入射点，可得相应的
入射光线，根据光路是可逆的，原来三条入射光线的反射光线一定相交于一点P'。
故选：A。
13．雨后初晴的夜晚，地上有积水，为了不踩到积水，当我们迎着月光走和背着月
光走时，该如何选（ ）
A．背着月光走时走亮的地方，迎着月光走时走亮的地方
B．背着月光走时走亮的地方，迎着月光走时走暗的地方
C．背着月光走时走暗的地方，迎着月光走时走暗的地方
D．背着月光走时走暗的地方，迎着月光走时走亮的地方
【答案】B
【解析】解：平静的水面，能发生镜面反射，地面凹凸不平，地面发生漫反射。
（1）如图，迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，
人感觉水面亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑，所
以迎着月光走时走暗的地方。
（2）如图，背着月光走，月光经水面发生镜面反射，没有反射光线进入人的眼睛，
人感觉水面暗；地面发生漫反射，有少量的光线反射进入人的眼睛，人感觉地面亮，
所以背着月光走时走亮的地方。
故选：B。14．在一个水深为 20m的湖面的正上方，有一名跳伞运动员正从高 40m的空中以
5m/s 的速度匀速下降，关于他在水中成像的情况，下列各种说法正确的是（
）
A．运动员在水中的像始终只能在水面下20m处
B．运动员下降到20m高度时才能在水中形成像
C．运动员在水中始终能成像，像以10m/s的速度向水面靠拢
D．运动员在水中始终能成像，像以10m/s的速度向他本人靠拢，且像的大小不变
【答案】D
【解析】解：平静的湖面相当于平面镜，运动员以 5m/s的速度向下运动，运动员
在水面下的像也要以 5m/s的速度向上运动，如果以运动员为参照物，他们的距离
每秒种靠近了10m，所以相对于运动员本人，其像的速度是10m/s，方向向上；像
与物的大小总是相同的。
故选：D。
15．如图甲有一个点光源S，放在平面镜MN前，若平面镜不动，光源以v的速度沿
与镜面成45°角的方向向右做匀速直线运动，光源S在镜中的像为S′；如图乙
所示，烧杯中装有半杯水，一束光线竖直向下照在水面上，保持入射点不变，入
射光线顺时针旋转α角。关于这两个情景，下列说法正确的是（ ）
A．甲图中，S′以速度 v 沿 SO 直线方向向右移动
B．甲图中，S′以速度 v 沿 SS′连线向 S 移动
C．乙图中，折射光顺时针旋转，旋转角小于α
D．乙图中，折射光逆时针旋转，旋转角大于α
【答案】C
【解析】解：（1）根据平面镜成像特点作出光源S在平面镜中成的像，如图所示。
因为光源S以v的速度沿与镜面成 45°角的方向向右做匀速直线运动，所以像点
S'也以v的速度沿着S'O向下运动。∠SOM＝∠S'OM＝45°，所以与S'O与SO互相
垂直。即S′以速度 v 沿 SO 直线方向向下移动；故AB错误；
（2）一束光线竖直向下照在水面上，折射光线不发生偏折，垂直入射，
现保持入射点不变，入射光线顺时针旋转 α角，由图可知，则反射光线逆时针
旋转，旋转角等于α；折射光线顺时针旋转，但旋转角小于α．故D错误，C正
确。
故选：C。
二、填空作图题（每空1分，每图2分，共20小题，共计40分）：
16．行走在商业大厦的平板玻璃幕墙前面，能观看到自己清晰的虚像；靠近幕墙，
像的大小 （选填“变大”、“变小”或“不变”）。国家对用玻璃幕墙装
饰建筑外观有较严格的限制，原因是玻璃幕墙会发生 （选填“镜面”或
“漫”）反射，造成光污染。
【答案】不变；镜面。
【解析】解：因为平面镜成正立、等大的虚像，所以人们可以通过大厦的外部安装
的平板玻璃幕墙看到自己的虚像；由于平面镜成的像与物大小相同，故人远离幕墙
时像的大小不变；
高楼大厦的玻璃幕墙造成的光污染是由于光的镜面反射引起的。
故答案为：不变；镜面。
17．在平面镜前25cm处放一只点燃的蜡烛，则蜡烛在平面镜中成的是 （选填
“虚”或“实”）像；如果使平面镜跟蜡烛的距离增加 10cm，则蜡烛和像之间
的距离变为 cm。
【答案】虚；70。
【解析】解：平面镜所成的像为虚像；平面镜跟蜡烛的距离增加10cm，此时蜡烛到
平面镜的距离为35cm，由于像与物到镜面的距离相等，所以像到平面镜的距离也为35cm，故蜡烛和像之间的距离为70cm。
故答案为：虚；70。
18．科学家利用激光测量月球与地球之间的距离。在地球上向月球发射的激光经
2.56s 反射回米，则地球与月球相距 m；太阳到地球最大距离是
1.5×108km，则太阳光要经过 s的时间射到地球上来。
【答案】3.84×108m；500。
1
【解析】解：（1）由题知，激光从月球传到地球所用的时间：t= ×2.56s＝
2
1.28s，
s
由v= 可得，地球与月球的距离：s＝vt＝1.28s×3×108m/s＝3.84×108m；
t
（2）太阳到地球最大距离是s'＝1.5×108km＝1.5×1011m
s s' 1.5×1011m
由v= 可得，太阳光要射到地球上的时间：t′= = =500s。
t t 3×108m/s
故答案为：3.84×108m；500。
19．在《资治通鉴》中记载“人以铜为镜，可以正衣冠；以古为镜，可以见兴替”．
说明我们的祖先就会把粗糙物体磨光作为镜子，给自己的梳妆打扮．梳妆时人距
离铜镜1m，并且以1m/s速度远离铜镜，在这过程中人的像 （填“变大”、
“变小”、“不变”），像相对人移动的速度为 m/s。
【答案】不变；2。
【解析】解：（1）根据平面镜成像时，像与物大小相同，与人到镜的距离无关，
所以当梳妆时人逐渐远离铜镜，在这过程中人的像将不变；
（2）若他以1m/s的速度远离平面镜，像也以 1m/s的速度远离平面镜，则像远离
他的速度为1m/s+1m/s＝2m/s。
故答案为：不变；2。
20．两个平面镜之间的夹角为120°，物体放在两平面镜的角等分线上，像的个数
为 ；如果夹角变为60°，像的个数为 。
【答案】2；5。
【解析】解：物体放在两平面镜的角平分线上，根据平面镜成像的光学公式得：
360° 360°
n= −1= −1＝2；
α 120°
360° 360°
n′= −1= −1＝5。
α' 60°P在M、N中分别成像A、B，同时P在M中所成的像A会在N中再次成像A′，P在N
中所成的像B会在M中再次成像B′，A′在M中所成的像C和B′在N中所成的像
C′恰好重合，如下图所示：
所以，通过两平面镜得到的像一共有5个。
故答案为：2；5。
21．如图是池塘上方警示牌和它在水中“倒影”的两幅照片，（1）图甲中的倒影
没有牌子本身明亮，这是由于 ；
（2）由于刮风，图乙中的水面有涟漪，倒影有些模糊，这是由于光发生了 。
【答案】（1）一部分光线折射进入水中，使得水面反射的光线减少；（2）漫反射。
【解析】解：（1）图甲中的倒影没有牌子本身明亮，是因为一部分光线被反射到
空气中，一部分光线折射进入水中，使得水面反射的光线减少，所以倒影暗了一些；
（2）水面有涟漪，则一部分光线发生了漫反射，反射光线射向了四面八方，使得
倒影有些模糊。
故答案为：（1）一部分光线折射进入水中，使得水面反射的光线减少；（2）漫反
射。
22．制作潜望镜时，用一个长方形硬纸板制作成镜筒，两块平面镜分别安装在镜筒
的上下两端，两块平面镜互相平行，都与水平方向成 度角，制作完成后，
就能通过潜望镜看到物体是正立的 （选填“实”或“虚”）像；如果一束
光水平射入潜望镜镜口，它将经过怎样的路径射出？画出光路图来。【答案】45；虚；见图。
【解析】解：制作潜望镜时，用一个长方形硬纸板作镜筒，两块平面镜分别安装在
镜筒的上下处，入射光线是水平的，该光线的反射光线要竖直向下传播，则反射光
线与入射光线之间的夹角为90°，所以此时平面镜与水平方向成45°角；
竖直向下传播的光线经过下面的平面镜反射后平行射出，则下面的平面镜与水平方
向成45°角，故两块平面镜互相平行，都与水平方向成 45°角；
平面镜成正立等大的虚像，故制作完成后，就能通过潜望镜看到物体是正立的虚像；
如图所示：做出法线，根据反射角等于入射角，过反射点作竖直向下的反射光线，
再过二次反射点作垂直于入射光线的反射光线：
故答案为：45；虚；见上图。
23．《康熙几暇格物篇》中记载：“置钱碗底，远视若无，及盛满水A时，则钱随
水光而显现矣。”如图所示，把铜钱放在碗底 B处后加适量水，从A处恰好看到
铜钱的像在 处，用激光笔从A点向 处照射，可照亮铜钱。（均用图中
字母表示）【答案】E；E。
【解析】解：把铜钱放在碗底B处，当向碗中加水时，铜钱反射的光线从水斜射入
空气中发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由
于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高），所以从A处看到
铜钱的像在E处；
根据光路的可逆性可得，若用激光笔从 A点向E处射出光束时，光线会原路返回，
即可把铜钱照亮。
故答案为：E；E。
24．如图所示，在探究“平面镜成像的特点”实验中，改变蜡烛A到镜面的距离，
移动镜后的蜡烛B，发现B总能与A的像完全重合，说明平面镜成像的大小与物
体到镜面的距离 （选填“有关”或“无关”）。过了一段时间，蜡烛A变
短则A的像的大小将 。
【答案】无关；变小。
【解析】解：（1）本实验采用等效替代法，A与B大小完全相同，B与A的像完全
重合，说明A与A的像大小相同，不论物到镜的距离远还是近都得看到相同的现象，
这说明像与物大小相同，与距离无关；
（2）由于像与物大小相同，像的大小取决于物的大小，当蜡烛 A变短，A的像也变
短。
故答案为：无关；变小。
25．如图甲，医生在为小红检查视力，小红观看的是平面镜中视力表的像，她离视
力表的像的距离是 m。小红在平面镜中看到时钟成的像如图乙所示，它的实
际时间是 。
【答案】4.6；12：05。【解析】解：（1）如图所示，大括号所指示部分为所求距离：
视力表与镜距离为2.5m，视力表的像离镜距离也为2.5m，即视力表与它的像的
距离为2.5m+2.5m＝5m，
又由于人在视力表前0.4m，所以人离视力表的像的距离为5m﹣0.4m＝4.6m，
即小红离视力表的像距离为4.6m。
（2）在平面镜中的像与现实中的事物恰好左右或上下顺序颠倒，且关于镜面对称。
由图分析可得题中所给的20：51与12：05成轴对称，所以它的实际时间应是12：
05。
故答案为：4.6；12：05。
26．如图所示，入射光线与平面镜镜面之间的夹角为20°，若使反射光线与入射光
线之间的夹角变为100°，则平面镜应绕过O点的轴沿 时针转过 。
【答案】逆；20°。
【解析】解：由题目条件：入射光线与平面镜镜面的夹角为20°，所以入射角等于
90°＝20°＝70°，反射角等于70°，即反射光线与入射光线的夹角等于140°；
要使反射光线与入射光线之间的夹角变为 100°，根据反射角等于入射角，所以入
射角要变为50°，即平面镜要逆时针旋转20°。
故答案为：逆；20°。
27．小强自己做了一个平面镜反射的实验，如图所示，他将一平面镜放在圆筒的中
心处，平面镜正对筒壁上一点光源S，点光源发出一细光束垂直射向平面镜，此
时反射角为 度。平面镜从图示位置开始绕圆筒中心轴 O匀速转动，在转动
15度角时，照射到筒壁上的反射光斑转过的角度为 度。【答案】0；30。
【解析】解：开始时，反射光线方向与像的位置如左图所示，入射角为 0°，反射
角为0°；
如右图所示，平面镜旋转15°，相当于入射角增大15°，
则反射角和入射角的夹角为30°，即反射光线转过30°，
所以，由左右两图的“虚像”的位置可知：点光源在镜中所成的像转过的角度为
30°。
故答案为：0；30。
28．如图所示平面镜竖直放置。一支直立的铅笔从平面镜前 40cm处，以恒定的水
平速度10cm/s向平面镜匀速直线运动，1秒后，像离镜面距离为 m，若平面
镜顺时针转至图中虚线位置，铅笔和像两者所在直线之间的夹角为 。
【答案】0.3；90°。
s
【解析】解：（1）由v= 得，
t
铅笔运动的距离：s＝vt＝10cm/s×1s＝10cm，
铅笔到平面镜的距离：s'＝L﹣s＝40cm﹣10cm＝30cm＝0.3m，
物体在平面镜中成像，像和铅笔到平面镜的距离相等，所以铅笔的像到镜面的距离
是0.3m。（2）若平面镜顺时针转45°，根据铅笔在平面镜中成像，铅笔的像和铅笔到平面
镜距离相等，连线与镜面垂直，作出铅笔在平面镜中成像，如图所示，可以判断铅
笔和像所在直线夹角是90°。
故答案为：0.3；90°。
29．如图为水位测量仪的示意图，A点与光屏PQ在同一水平面上，从A点发出的一
束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的 B点处形
成一个光斑，光斑位置随水位变化而发生变化，A点与水面相距2m，则A与它在
水中的像A'之间的距离为 m；若光斑B向右移动了0.6m，说明水位下降
（选填“上升”或“下降”）了 m。
【答案】4；0.3。
【解析】解：（1）根据平面镜成像中的像物等距可知，A点与水面相距2m，则A
与它在水中的像A′之间的距离为2m+2m＝4m；
（3）若光斑B向右移动了0.6m，移动到E点（如下图所示），根据光的反射定律
可知，此时的反射光线 OE与GB平行，则说明水位下降了；若光斑 B向右移动了
0.6m，移动到E点，如下图所示：
因为从A点发出的一束与水平面成 45°角，所以△FGO为等腰直角三角形，CG1 1 1
= FO= BE= ×0.6m＝0.3m，则说明水位下降了0.3m。
2 2 2
故答案为：4；0.3。
30．小科同学在学习了平面镜的知识后，回家做了一个实验．他将一支铅笔和平面
镜平行并竖直放置在水平桌面上，平面镜 PN高30厘米，铅笔长20厘米，它们
之间相距20厘米．
（1）倘若要使铅笔与其像垂直，则小科可将铅笔转过 度。
（2）如果铅笔不动，小科把平面镜绕N点沿顺时针方向转过90°，他发现B点
在平面镜中的像B″与之前的像B′相距 厘米。
【答案】（1）45；（2）40。
【解析】解：（1）根据平面镜成像特点可知，像与物是对称的，所以当铅笔的物
和像垂直时，铅笔与镜成45度夹角；
（2）原来铅笔的像点到平面镜的距离和B点到平面镜的距离相等，即都是20cm；
若铅笔不动，平面镜绕N点沿顺时针方向转过90°，则相当于平面镜中的像转过
180度，此时铅笔尖底部B与镜面在同一平面上，所以B的像关于镜面对称，即都
在镜面上，即 B″与 B 点重合，所以 B″与之前的像 B′的距离是：20cm+20cm＝
40cm．
故答案为：（1）45；（2）40。
31．自行车的尾灯能将照射过来的平行光沿原方向反射回去，请在图中画出它的光
路图。
【答案】见解析。
【解析】解：过入射点垂直于反射面作出法线，再根据反射角等于入射角作出反射
光线，注意反射光线到达下面的反射面再次进行反射，而且最后的反射光线与原入射光线平行，法线要用虚线，如图：
32．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'（保留
作图痕迹）。
【答案】见解析。
【解析】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连
接A′、B′即为AB在平面镜中的像。如图所示：
33．为了在较小的空间内检查视力，可以令被测者背对视力表观察平面镜M中视力
表所成的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
【答案】见解析。
【解析】解：根据物像连线与镜面垂直，由A向平面镜作垂线并延长，根据物像到
平面镜距离相等，找到A点的像A'点，连接眼睛和像点A'，交平面镜于O点，连接AO即入射光线，O到眼睛为反射光线。如图所示：
34．请画出发光点S经平面镜MN反射后过p点的光路图，并画出过p点的反射光线
在水面发生折射时，折射光线的大致方向。
【答案】见解析。
【解析】解：作出S关于平面镜MN的对称点S′，即为点光源S在平面镜中的像，
连接S′p与镜面交于O点，即为入射点，连接SO就得到入射光线，Op为反射光线；
反射光线Op射到水面，过入射点垂直水面画出法线，根据光由空气斜射入水中时，
折射角小于入射角，在法线左侧的水中画出折射光线，如图所示：
35．如图所示，蓄水池右侧竖直的墙壁上有一平面镜，平面镜前有一发光点 B；潜
水员在水中A点看到B在平面镜中的像在C点，请作出潜水员看到B在平面镜中
像的光路图。【答案】见解析。
【解析】解：作出B点关于平面镜的对称点B′，即为发光点B在平面镜的像，然
后连接AC，与水面交于点O，连接B′O交平面镜于点O′，再连接BO′即为入射光
线，O′O为反射光线，OA即为折射光线，如图所示：
三、实验探究题（每空1分，共4小题，共计30分）：
36．综合实验活动：小明与同学从树荫下走过时，发现地面上有许多大小、形状不
同的光斑，如图所示，光斑的形状与什么因素有关呢？光斑又如何形成的呢？对
此小明决定探究，他们猜想光斑的形状：
a．与树叶形状有关，光斑是树叶的影子；
b．与树叶间空隙形状有关；c．与树叶间空隙大小有关。
（1）根据所学知识，可确定猜想a （填“合理”或“不合理”）。
（2）为验证猜想b，小明让带孔卡片，离地面白纸较近，如图甲所示，发现白
纸上的光斑都是圆形，说明小孔成像时的形状与小孔形状 （选填“有
关”或“无关”）
（3）为验证猜想c，如图乙，让带孔的甲纸板离地面白纸的距离不变。让乙纸
板向左运动，使孔径越来越小，你觉得选 图实验最科学，实验时，当孔
径小到一定程度时，发现白纸上的光斑由孔的形状变成圆形。这说明小孔形
成的光斑与小孔的形状 。（选填“有关”或“无关”）
（4）通过探究，他们初步得到了以下结论， 光斑（填光斑的形状）一般
是太阳的像，光斑的形状与树叶间空隙形状、树叶间空隙大小、树叶间空隙
与地面的距离有关。
【答案】（1）不合理；（2）无关；（3）C；无关；（4）圆形。
【解析】解：（1）猜想a，光斑是树叶的影子，因为光斑是小孔成像现象，不是影
子，所以不合理；
（2）根据控制变量法可知：验证“光斑的形状与树叶间空隙形状（即孔的形状）
有关”时，改变孔的形状，观察光斑的形状，当白纸上的光斑都是圆形时，说明小
孔成像时像的形状与小孔形状无关；
（3）为验证猜想c：与树叶间空隙大小有关，要控制孔的形状不变，只改变孔的大
小，如图乙，让带孔的甲纸板离地面白纸的距离不变，让乙纸板向左运动，孔径越
来越小，故选C最科学；
实验时，当孔径小到一定程度时，发现白纸上的光斑由孔的形状变成圆形。这说
明小孔形成的光斑与小孔的形状无关；
（4）小孔成像发光物体是太阳，通过探究，他们初步得到了以下结论：圆形光斑
一般是太阳的像，光斑的形状与树叶间空隙形状、树叶间空隙大小、树叶间空隙与
地面的距离有关。
故答案为：（1）不合理；（2）无关；（3）C；无关；（4）圆形。
37．为了探究光反射时的规律，同学们进行如图所示的实验。
（1）为了完成实验，需要的测量工具是 。
（2）把一个平面镜放在水平桌面上，再把一张纸板ENF 地立在平面镜上，
纸板上的直线ON垂直于镜面。（3）如图甲所示，使一束光贴着纸板射到 O点，经平面镜反射后。沿另一方向
射出。当入射角增大时，反射光线 （填“靠近”或“远离”）平面镜。
（4）某同学的实验数据如表，其中有一组数据测错了，这组数据是第 次实
验的，原因可能是将反射光线与 的夹角当成反射角。改正该组数据后，
同学们发现这次实验中的平面镜让入射光线改变了 度角。
次数 1 2 3 4 5 6
∠i 20° 30° 40° 50° 60° 70°
∠r 20° 30° 40° 40° 60° 70°
（5）如图乙，把纸板NOF向前折或向后折，在纸板上都不能看到反射光线，说
明：反射光线、入射光线和法线 。
（6）试验中若保证激光笔的位置不变，将左侧纸板以ON为轴向后旋转，则在左
侧纸板上 （选填“能”或“不能”）看到入射光线，此时在右侧纸板
上 （选填“能”或“不能”）看到反射光线。
（7）保持图甲所示的E、F在同一平面，而把平面E、F一起向后倾倒使得整个
平面与水平面成30°的夹角，仍然让光线AO沿纸板E射向镜面如图丙，则
在F上 （选填“能”或“不能”）看到反射光线OB。
【答案】（1）量角器；（2）竖直；（3）靠近；（4）4；平面镜；80（5）同一平
面内；（6）不能；能（7）不能。
【解析】解：（1）因为实验时要测量反射角和入射角的大小，所以需要量角器；
（2）法线在纸板上，当把纸板 ENF竖直地立在平面镜上，法线与镜面垂直，入射
光线、法线、反射光线在同一平面内，如果纸板与平面镜不垂直，则镜面的法线不
在纸板上，入射光沿纸板照射后，反射光线不在纸板上，则我们在纸板上看不到反
射光线；
（3）当入射角增大时，反射角也增大，反射光线靠近平面镜；
（4）反射现象中，反射角等于入射角，由实验数据表格可以看出只有第四组数据
反射角是40℃不等于入射角50℃，且两数据相加刚好等于90℃，可能是将反射光线与平面镜的夹角当成反射角，改正数据后，反射角此时为50℃，所以此时反射光
线与反射面的夹角为（90﹣50）℃＝40℃，那么这次实验中平面镜让入射光线改变
的角度为（40+40）度角，即80度角；
（5）把纸板NOF向前折或向后折，纸板F与E不在同一平面内，在纸板F上不能看
到反射光线，由此得出反射光线、入射光线和法线在同一平面内的结论；
（6）试验中纸板的作用是显示光路，所以当激光笔的位置不变，将左侧纸板以 ON
为轴向后旋转时，左侧纸板和入射光线、法线、反射光线不在同一平面内，右侧纸
板和入射光线、法线、反射光线在同一平面内，故左侧纸板上不能看到入射光线，
右侧纸板上能看到反射光线；
（7）当把平面E、F一起向后倾倒使得整个平面与水平面成30°的夹角，仍然让光
线AO沿纸板E射向镜面时，法线依然应垂直于镜面，所以此时它不在与镜面倾斜
的纸板上，即此时法线与倾斜的纸板 F不在同一平面内，故在F上不能看到反射光
线OB。
故答案为：（1）量角器；（2）竖直；（3）靠近；（4）4；平面镜；80（5）同一
平面内；（6）不能；能（7）不能。
38．小明为探究光的折射规律设计了如图甲所示的实验装置，其中光屏F可绕直径
NOM前后折转。
（1）实验时，光贴着光屏从空气射入水中，小明将 F板向后折转一定的角度，
则在F板上 （选填“能”或“不能”）看到折射光，此时折射光线和
入射光线 （选填“在”或“不在”）同一平面内。
（2）小明将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑
B向 （选填“左”、“右”或“上”）移动。
（3）小明继续用另一支激光笔让光沿着 BO射向水面时，可看到折射光沿OA射
出，这说明 。
（4）让一束激光从某玻璃斜射向空气（如图乙）。保持入射点不动，改变入射
角（每次增加0.2°），当入射角增大到41.8°时，折射光消失，只存在入射光与反射光，这种现象叫做光的全反射，如图丙所示。此时的入射角叫做
这种物质的临界角。当入射角大于临界角时，只发生反射，不发生折射，根
据以上内容可判断：
①当光从空气射向玻璃时 （填“会”或“不会”）发生光的全反射现
象；
②一个三棱镜由上述玻璃制成，一束光垂直于三棱镜的一个面射入，如图丁
所示．则关于这束光经过三棱镜后的光路描述，下图中正确的是 。
【答案】（1）不能；在；（2）左；（3）光的折射现象中，光路是可逆的；（4）
①不会；②D。
【解析】解：（1）当F板向后折转一定的角度后，则呈现折射光线的F板和呈现
入射光线的E板不在同一平面内，所以在F板上不能看到折射光；但此时折射光线
和入射光线在同一平面内；
（2）若杯中的水增多，如图所示：
可见，当水增多时，液面升高，入射角不变，折射角也不变，光斑会向左移动；
（3）小明继续用另一支激光笔让光线沿着 BO射向水面时，可看到折射光线沿 OA
射出，这说明：在折射现象中，光路是可逆的。
（4）①光从空气斜射向玻璃，折射角总小于入射角，折射角总小于 90°，故不会
发生全反射现象。
②光线从空气垂直于玻璃入射时，光的传播方向不变；当光射到玻璃的右表面时，
由图可知入射角为45°，大于临界角41.8°，所以会发生全反射现象（折射光
线消失，只有反射光线），其光路图如下图所示：故只有D正确。
故答案为：（1）不能；在；（2）左；（3）光的折射现象中，光路是可逆的；
（4）①不会；②D。
39．如图1是“探究平面镜成像特点”的实验装置图。
（1）实验室提供了厚薄不同的两块玻璃板，你应选择 （厚/薄）玻璃板进
行实验；
（2）在竖立的玻璃板前点燃蜡烛 A，拿未点燃的蜡烛B（与蜡烛A大小相同）竖
立在玻璃板后面移动，人眼一直在玻璃板的 （前侧/后侧）观察，直至
蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是 （控
制变量法/等效替代法/转换法）：
（3）移去蜡烛 B，在其原来位置上放置一块光屏，直接观察光屏，光屏上
（能/不能）出现蜡烛的像，说明物体通过平面镜所成的像是
（虚/实）像：
（4）实验时，将蜡烛 A 逐渐靠近玻璃板时，它的像的大小 （变大/不
变/变小）；
（5）实验中，让玻璃板沿OO′轴（如图中玻璃板与桌面的接触部分）方向水平
向右移动，结果他发现镜中的像相对于 A （向右/向左/不）移动，他又
将玻璃板绕OO′轴转向自己，发现镜中的像 （转向自己/转离自己/不
动）。
（6）小刚根据所学的平面镜知识，设计了如2图所示为水位测量仪的示意图，A
点与光屏PQ在同一水平面上，从A点发出的一束与水平面成 45°角，方向
不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随
水位变化而发生变化。若A点与水面相距3m，则A与它在水中的像A′之间
的距离为 m；若光斑B向左移动了1m，说明水位 （上升/下降）了。【答案】（1）薄；（2）前侧；等效替代法；（3）不能；虚像；（4）不变；
（5）不；转向自己；（6）6；上升。
【解析】解：（1）因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影
响到实验效果，所以应选用薄玻璃板；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人
眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，这种确定像
与物大小关系的方法是等效替代法；
（3）因为平面镜所成的像是虚像，不会出现在光屏上，所以，移去蜡烛B，在其原
来位置上放置一块光屏，光屏上无法呈现蜡烛的像，说明平面镜成虚像；
（4）平面镜成像大小跟物体大小有关，与物体到平面镜的距离无关，将蜡烛 A逐
渐远离玻璃板时，像的大小不会变化；
（5）在实验过程中，让玻璃板沿 00′轴方向水平向右移动，A和平面镜之间的距
离不变，根据物像到平面镜的距离相等，A的像和平面镜之间的距离也不变，所以
他发现镜中的像相对于A不移动；
由于像与物关于镜面是对称的，当镜子绕 OO′向人转动时，如图所示，所以像
也向人的方向转动。
（6）根据平面镜成像中的像物等距可知，A点与水面相距3m，则A与它在水中的
像A′之间的距离为3m+3m＝6m；
若光斑B向左移动了1m，移动到E点，如下图所示：1 1
BE＝OF＝1m，因为从A点发出的一束与水平面成45°角，所以CG= OF= ×1m＝
2 2
0.5m，
则说明水位上升了0.5m。
故答案为：（1）薄；（2）前侧；等效替代法；（3）不能；虚像；（4）不变；
（5）不；转向自己；（6）6；上升。
