2024-2025学年八年级物理上册单元测试卷（人教版）
第五章 透镜及其应用 （A卷•单元套卷）
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：人教版八年级上册第5章。
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有
一项是符合题目要求的）

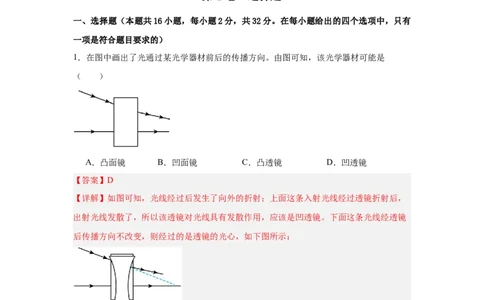

1．在图中画出了光通过某光学器材前后的传播方向。由图可知，该光学器材可能是
（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
【答案】D
【详解】如图可知，光线经过后发生了向外的折射；上面这条入射光线经过透镜折射后，
出射光线发散了，所以该透镜对光线具有发散作用，应该是凹透镜。下面这条光线经透镜
后传播方向不改变，则经过的是透镜的光心，如下图所示：
故选D。
2．根据图的光线可知：使光线传播方向发生改变的一个光学器件应是（ ）A．平面镜 B．凸透镜 C．凹镜 D．凸镜
【答案】D
【详解】由图可以看出光线发生了反射，故一定是面镜而不是透镜。其次，根据光线由会
聚变为平行，可推得此面镜一定是凸面镜，凹面镜对光线有会聚作用，只能使会聚光线的
会聚程度增加。故ABC不符合题意， D符合题意。
故选D。

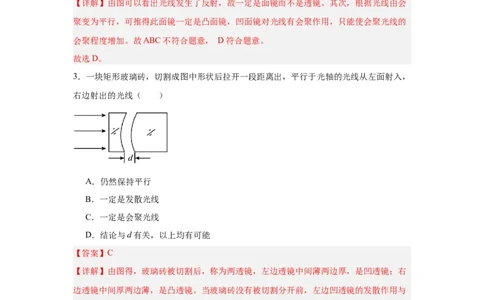

3．一块矩形玻璃砖，切割成图中形状后拉开一段距离出，平行于光轴的光线从左面射入，
右边射出的光线（ ）
A．仍然保持平行
B．一定是发散光线
C．一定是会聚光线
D．结论与d有关，以上均有可能
【答案】C
【详解】由图得，玻璃砖被切割后，称为两透镜，左边透镜中间薄两边厚，是凹透镜；右
边透镜中间厚两边薄，是凸透镜。当玻璃砖没有被切割分开前，左边凹透镜的发散作用与
右边凸透镜的会聚作用恰好抵消，它们的焦点重合，玻璃砖被切割分开后，发散光线的发
光点离凸透镜边远，相当于发散光的发散程度比与那里降低，经右边凸透镜会聚后，必成
会聚光线，故ABD不符合题意，C符合题意。
故选C。
4．如图所示， 为入射光线， 为出射光线。在图中添加一个合适的光学器件可为
（ ）①平面镜 ②凸透镜 ③凹透镜
A．只有① B．只有②和③ C．只有①和③ D．有①、②、③
【答案】D
【详解】l 为入射光线，l 为反射光线，作两条光线组成角的角平分线，即为法线，再作法
1 2
线的垂线即为反射镜面的位置，如下图所示：
l 为入射光线，l 为折射光线，凸透镜对光线有会聚的作用，入射光
1 2
线l 看做是平行于主光轴的一条光线，据此画出主光轴，折射光线经过凸透镜焦点，据此
1
可画出凸透镜，如下图所示：
l 为入射光线，l 为折射光线，凹透镜对光线有发散的作用。l 为平
1 2 1
行于凹透镜主光轴的光线，经折射后，折射光线的反向延长线通过焦点。如下图所示：
因此光学器件可以为平面镜、凸透镜、凹透镜，故ABC不符合题意，D符合题意。
故选D。
5．皮影戏是国家级非物质文化遗产，下列现象中与皮影戏中“影”的形成原理相同的是（
）A． 小孔成像 B． 演员对着镜子画脸
谱
C． 海市蜃楼的成因 D．
照相机原理

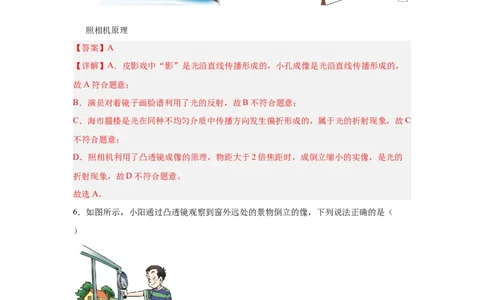

【答案】A
【详解】A．皮影戏中“影”是光沿直线传播形成的，小孔成像是光沿直线传播形成的，
故A符合题意；
B．演员对着镜子画脸谱利用了光的反射，故B不符合题意；
C．海市蜃楼是光在同种不均匀介质中传播方向发生偏折形成的，属于光的折射现象，故C
不符合题意；
D．照相机利用了凸透镜成像的原理，物距大于2倍焦距时，成倒立缩小的实像，是光的
折射现象，故D不符合题意。
故选A。
6．如图所示，小阳通过凸透镜观察到窗外远处的景物倒立的像，下列说法正确的是（
）
A．小阳看到的是缩小的实像
B．小阳看到的像位于窗外
C．该成像原理与投影仪相同
D．窗外的景物在凸透镜的一倍焦距以内
【答案】A【详解】A．小阳通过凸透镜观察到窗外远处的景物倒立的像，由于远处的景物通常位于
凸透镜的二倍焦距以外，因此成的是倒立、缩小的实像。故A正确；
B．由于成的是实像，实像是实际光线会聚而成的，它可以在光屏上呈现，也可以被眼睛
看到，但眼睛看到的位置并不是景物的实际位置，而是像的位置。故B错误；
C．投影仪的成像原理是物体位于凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的
实像，而题目中描述的是成倒立、缩小的实像，所以与投影仪的成像原理不同。故C错误；
D．由于成的是倒立、缩小的实像，所以窗外的景物必须位于凸透镜的二倍焦距以外。故
D错误。
故选A。
7．把一页物理教科书全部摄入一张135底片上，则底片离镜头的距离应（ ）
A．小于1倍焦距 B．在1倍焦距到2倍焦距之间
C．等于2倍焦距 D．大于2倍焦距
【答案】B
【详解】照相机的镜头相当于一个凸透镜，底片相当于凸透镜实验中的光屏，照相机照相
时，底片应该在镜头的一倍焦距和二倍焦距之间，这样底片上才能得到倒立、缩小的实像。
故选B。
8．在“生活中的光学仪器”跨学科实践活动收集资料中，有张照片展示了文物展中用到的
光学元件，通过元件会看到正立、放大的文物，该光学元件是（ ）
A．凹透镜 B．凸透镜 C．平面镜 D．凸面镜
【答案】B
【详解】根据图示以及题意可知，该光学仪器成正立、放大的像，且成的像和物体在镜的
异侧，因此由凸透镜成像规律可得，只有凸透镜才能成正立、放大的像，而凹透镜对光线
有发散作用，它不能形成实像，也不能形成正立、放大的虚像，平面镜也只能成等大、正
立的虚像，凸面镜成像的特点是像比物体小，故ACD不符合题意，B符合题意。
故选B。
9．在研究凸透镜成像的实验中，测得光屏到凸透镜的距离为12厘米，若在光屏上得到的是一个倒立、缩小的实像，则该凸透镜的焦距可能为（ ）
A．4厘米 B．6厘米 C．8厘米 D．15厘米
【答案】C
【详解】据凸透镜成像实验，发现光屏上有一个清晰缩小的像，此时像处于透镜的1倍焦
距和二倍焦距之间，即
光屏距离凸透镜12cm，所以
即
故ABD不符合题意，C符合题意。
故选C。
10．如图所示，点光源S正对圆孔，两者相距为a，透过圆孔的光在后面的大屏上得到一
个圆斑。若在孔上嵌上一凸透镜，则光屏上立刻出现一个清晰的亮点，则该透镜的焦距、
圆孔与光屏之间的距离分别为（ ）
A． ， B． ，a C．a，a D．a，2a
【答案】B
【详解】由“光屏上立刻出现一个清晰的亮点”，可知亮点是发光点的等大的像，则根据
凸透镜成像规律u=2f时，v=2f，可知a=2f，则该透镜的焦距 ，圆孔与光屏之间的距
离即像距
v=2f=a
故选B。
11．在图中，P、Q为某凸透镜主轴[即主光铀]OO 上的两点。若物体放在P点可得到一个
1 2
放大的实像，放在Q点可得到一个缩小的实像，则下列判断中正确的是（ ）A．凸透镜可在P点左侧，也可在P、Q之间
B．凸透镜可在P点右侧，也可在P、Q之间
C．凸透镜必须在P、Q之间
D．凸透镜一定不在P、Q之间
【答案】A
【详解】当物体在一倍焦距和二倍焦距之间时，形成的是倒立放大的实像；当物体在二倍
焦距之外时，形成的是倒立缩小的实像。凸透镜可在P点左侧，当P点在凸透镜的2倍焦
距和1倍焦距之间时，可得到一个放大的实像，Q点在2倍焦距以外，可得到一个缩小的
实像，凸透镜也可在P、Q两点之间时，可以让透镜靠近P点一些，此时P处于一倍到两
倍焦距之间，而Q处于两倍焦距之外，也可满足题设条件。
故选A。
12．在研究凸透镜成像规律的实验中，要在光屏上得到放大的像，则物体应在（ ）
A．小于焦距处 B．小于两倍焦距大于焦距处
C．两倍焦距处 D．大于两倍焦距处
【答案】B
【详解】A．物距小于焦距处，凸透镜成正立、放大的虚像，虚像不能呈现在光屏上，故
A不符合题意；
B．物距小于两倍焦距大于焦距处，凸透镜成倒立、放大的实像，实像能呈现在光屏上，
故B符合题意；
C．物距等于两倍焦距处，凸透镜成倒立、等大的实像，故C不符合题意；
D．物距大于两倍焦距处，凸透镜成倒立、缩小的实像，实像在光屏上能呈现，故D不符
合题意。
故选B。
13．如图是一张初三毕业创意照片。摄影师利用视觉错位技术拍摄而成，仿佛一只大手向
上拉着一群同学。在拍摄过程中，下列说法正确的是（ ）A．照相机的镜头相当于凸透镜，可以矫正近视眼
B．照片中的手看起来比较模糊是因为手在底片上成虚像
C．照片中人的影子比较长，是因为光的折射造成的
D．拍照时同学到镜头和大手到镜头的距离是不一样的
【答案】D
【详解】A．照相机的镜头相当于凸透镜，可以矫正远视眼，故A错误；
B．拍照时将物体置于镜头的两倍焦距以外，成倒立缩小的实像，故B错误；
C．照片中人的影子比较长，是因为光沿直线传播形成的，故C错误；
D．凸透镜成实像时，物体离透镜越近，所成的像就越大，由图可知，手通过照相机镜头
成的像比学生的像大，所以手比学生离镜头更近，故D正确。
故选D。
14．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上
恰好成一个清晰的像，则下列说法正确的是（ ）
A．利用这一原理制成了投影仪
B．该透镜的焦距f一定满足7.5cm
