人教版 八年级物理上册 第 5 章 《透镜及其应用》
单元测试（B 卷）
（时间：90min 满分：100分）
姓名： 学校： 分数：
题型 选择题 填空作图题 实验题 计算题 总计
题数 20 10 3 0 33小题
分数 60 20 20 0 100分
得分
一、选择题（每小题只有一个选项最符合题意，每小题3分，共20小题，共计60分）：

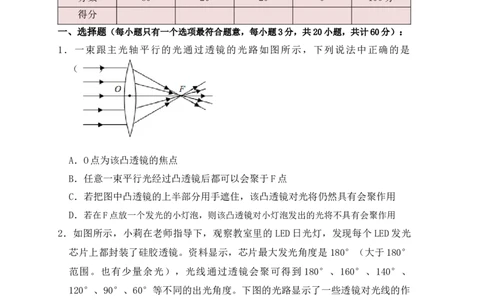

1．一束跟主光轴平行的光通过透镜的光路如图所示，下列说法中正确的是
（ ）
A．O点为该凸透镜的焦点
B．任意一束平行光经过凸透镜后都可以会聚于F点
C．若把图中凸透镜的上半部分用手遮住，该凸透镜对光将仍然具有会聚作用
D．若在F点放一个发光的小灯泡，则该凸透镜对小灯泡发出的光将不具有会聚作用
2．如图所示，小莉在老师指导下，观察教室里的 LED日光灯，发现每个LED发光
芯片上都封装了硅胶透镜。资料显示，芯片最大发光角度是 180°（大于180°
范围。也有少量余光），光线通过透镜会聚可得到 180°、160°、140°、
120°、90°、60°等不同的出光角度。下图的光路显示了一些透镜对光线的作
用，与LED透镜对光线的作用相同的是（ ）
A．①④ B．③④ C．①③ D．②①
3．对学习过的知识进行归纳总结，从而加深对知识的理解，是一种重要的学习方法．以下是小洋学习了关于“小孔成像”、“平面镜成像”和“凸透镜成像”的
知识后，总结出关于“实像”和“虚像”一些特点，其中错误的是（ ）
A．虚像不可以用光屏承接
B．实像可以是放大的，也可以是缩小的
C．既有等大实像，也有等大虚像
D．观察实像时有光进入人眼，观察虚像时没有光进入人眼

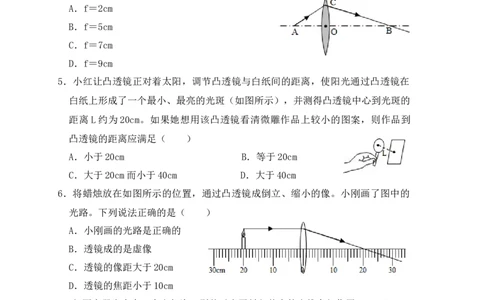

4．如图所示，AC为入射光线，CB为折射光线，且AO＜OB。已知OA＝6cm，该凸透
镜的焦距可能是（ ）
A．f＝2cm
B．f＝5cm
C．f＝7cm
D．f＝9cm
5．小红让凸透镜正对着太阳，调节凸透镜与白纸间的距离，使阳光通过凸透镜在
白纸上形成了一个最小、最亮的光斑（如图所示），并测得凸透镜中心到光斑的
距离L约为20cm。如果她想用该凸透镜看清微雕作品上较小的图案，则作品到
凸透镜的距离应满足（ ）
A．小于20cm B．等于20cm
C．大于20cm而小于40cm D．大于40cm
6．将蜡烛放在如图所示的位置，通过凸透镜成倒立、缩小的像。小刚画了图中的
光路。下列说法正确的是（ ）
A．小刚画的光路是正确的
B．透镜成的是虚像
C．透镜的像距大于20cm
D．透镜的焦距小于10cm
7．如图容器水中有一个空气泡，则其对水平射入其中的光线有何作用（ ）
A．会聚作用
B．发散作用
C．既不会聚也不发散
D．无法判断
8．小明的爷爷和爸爸都是老花眼（远视眼）爷爷的老花眼更重一些，小明的妈妈
是近视眼，则下列说法正确的是（ ）
A．小明的爷爷和爸爸的眼镜是用凹透镜做的B．小明的爷爷和爸爸的眼镜是用凸透镜做的，爷爷的老花镜度数比爸爸的大
C．小明的爷爷和爸爸的眼镜是用凸透镜做的爷爷的老花镜度数比爸爸的小
D．小明妈妈的眼镜是用凸透镜做的
9．如图所示为检测视力的情景，下列说法不正确的是（ ）
A．镜中的“视力表”与身后的视力表大小相同
B．若某同学只能看清最上面两排，则她应佩戴凹透镜矫正视力
C．检查时，该同学眼睛到镜中“视力表”的距离是5.4m
D．为了让学生看清视力表，应用灯光照亮身后的视力表

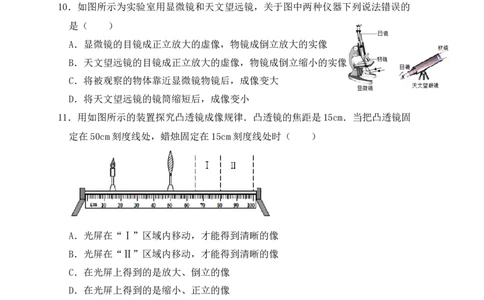

10．如图所示为实验室用显微镜和天文望远镜，关于图中两种仪器下列说法错误的
是（ ）
A．显微镜的目镜成正立放大的虚像，物镜成倒立放大的实像
B．天文望远镜的目镜成正立放大的虚像，物镜成倒立缩小的实像
C．将被观察的物体靠近显微镜物镜后，成像变大
D．将天文望远镜的镜筒缩短后，成像变小
11．用如图所示的装置探究凸透镜成像规律．凸透镜的焦距是15cm．当把凸透镜固
定在50cm刻度线处，蜡烛固定在15cm刻度线处时（ ）
A．光屏在“Ⅰ”区域内移动，才能得到清晰的像
B．光屏在“Ⅱ”区域内移动，才能得到清晰的像
C．在光屏上得到的是放大、倒立的像
D．在光屏上得到的是缩小、正立的像
12．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在
光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
①该透镜的焦距f一定满足7.5cm＜f＜15cm②光屏上成实像，利用这一原理制成了投影仪
③若将光屏与凸透镜间放一个近视眼镜，应把蜡烛稍稍靠近凸透镜才能得到清晰的像
④仅将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、放大的像
A．只有①②正确 B．只有②③正确 C．只有①④正确 D．只有②④正确

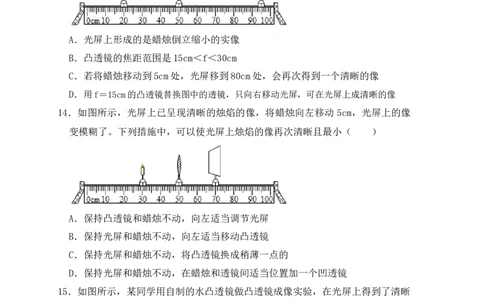

13．在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，
蜡烛在光屏上恰好成清晰的像。下列说法正确的是（ ）
A．光屏上形成的是蜡烛倒立缩小的实像
B．凸透镜的焦距范围是15cm＜f＜30cm
C．若将蜡烛移动到5cm处，光屏移到80cm处，会再次得到一个清晰的像
D．用f＝15cm的凸透镜替换图中的透镜，只向右移动光屏，可在光屏上成清晰的像
14．如图所示，光屏上已呈现清晰的烛焰的像，将蜡烛向左移动 5cm，光屏上的像
变模糊了。下列措施中，可以使光屏上烛焰的像再次清晰且最小（ ）
A．保持凸透镜和蜡烛不动，向左适当调节光屏
B．保持光屏和蜡烛不动，向左适当移动凸透镜
C．保持光屏和蜡烛不动，将凸透镜换成稍薄一点的
D．保持光屏和蜡烛不动，在蜡烛和透镜间适当位置加一个凹透镜
15．如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰
的像，关于下列现象分析，正确的是（ ）
A．此时在光屏上得到的是倒立放大的实像
B．如果利用注射器继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到一个清晰更小的实像
C．如果利用注射器从水凸透镜内抽水，此时保持蜡烛和光屏不变，在水透镜左
侧适当位置放置凸透镜可以模拟近视眼的矫正
D．水凸透镜内有一个小正方形纸片，则在光屏上不会得到蜡烛完整的像
16．在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为10cm。如图所示，
凸透镜固定在光具座的50cm刻线处，通过移动蜡烛和调节光屏的位置来进行探
究实验。下列说法中正确的是（ ）
A．将蜡烛移到10cm刻线处，光屏上呈现倒立放大的实像
B．将蜡烛移到45cm刻线处，光屏上呈现正立放大的虚像
C．将蜡烛移到35cm刻线处，成像特点与照相机成像特点相同
D．将蜡烛从10cm刻线处移向40cm刻线处的过程中，光屏上呈现的像会变大
17．在“探究凸透镜成像规律“的实验中，小聪同学先用图﹣1装置测出凸透镜的
焦距，然后把蜡烛、透镜.光屏的位置如图2所示放置，在光屏上可成清晰的像。
下列说法错误的是（ ）
A．凸透镜的焦距是10.0cm
B．图2中成像特点与照相机成像特点相同
C．将蜡烛和光屏的位置互换一下，不能在光屏上得到一个清晰的像
D．图2中若在凸透镜左侧“戴“上近视镜，光屏向右移动才能再次得到清晰的像
18．如图为商场中经常看到的广告投影灯及其内部结构示意图，为了在地面上得到
更大的、清晰的广告图标像，下列操作可行的是（ ）
A．增大投影灯离地距离，适当增大镜头到广告片距离
B．增大投影灯离地距离，适当减小镜头到广告片距离
C．减小投影灯离地距离，适当增大镜头到广告片距离
D．减小投影灯离地距离，适当减小镜头到广告片距离19．小明用自制的“水凸透镜”（向水透镜里注水时，水透镜的焦距变小）来探究
凸透镜成像规律。当他把自己的近视眼镜给水透镜“戴上”时，如图所示，光屏
上原来清晰的像变模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是
（ ）
A．对“水透镜”注水
B．将蜡烛靠近“水透镜”
C．将光屏靠近“水透镜”
D．将光屏和蜡烛同时靠近“水透镜”
20．某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距
离u跟像到凸透镜的距离v之间关系的图像，如图所示。下列判断正确的是（
）
A．该凸透镜的焦距是20cm
B．当u＝15cm时，在光屏上能得到一个缩小的像
C．当u＝40cm时成放大的实像，投影仪是根据这个原理制成的
D．把物体从距凸透镜30cm处移动到20cm处的过程中，像逐渐变大
二、填空作图题（每空1分，每图2分，共10小题，共计20分）:
21．如图画出了光线通过透镜（图中未画出）的情形，其中一个透镜对光线起的作
用 与 另 外 三 个 不 同 ， 这 个 透 镜 的 图 是 （ 选 填
“a”、“b”、“c”、“d”），它对光线起 作用。
22．如图所示，小华将两条平行于主光轴的光线射到凸透镜上，经凸透镜折射后会
聚点F，若①、②2两条光线分别向靠近主光轴的方向平移一段距离，则经凸透
镜折射后的会聚点 选填“向右移动”“向左移动”或
“保持原位置不变”），小华取点光源放在A点处，透镜另一侧将白纸沿主光轴
远离透镜过程中，纸上的光斑大小 （选填“变大”“变小”或“不变”）。23．有一种治疗近视眼的手术，采用激光对角膜进行处理，使晶状体和角膜构成的
透镜对光的偏折能力变 些（选填“强”或“弱”）。小明通过凸透镜观察
“美丽莘县”四个字，看到的情形如图所示，字到透镜的距离 此透镜的焦
距（选填“大于或“小于”）
24．据统计，中学生患近视的比例逐年升高，专家提醒：青少年一定要养成正确用
眼的好习惯。患近视眼的人看远处的物体时，由于其眼睛的晶状体曲度
（选填“过大”或“太小”）而导致远处物体的像不能成在视网膜上，矫正近视
眼的方法是需佩戴一副 （选填“凸”或“凹”）透镜做成的眼镜。
25．如图表示一种光学仪器的原理，图中 L 是物镜，L 是目镜。这种仪器是
1 2
（选填“望远镜”或“显微镜”），目镜的作用相当于 （选填“放大镜”
或“投影仪”）。
26．小美做探究凸透镜成像规律的实验，将烛焰、凸透镜和光屏移到如图所示的位
置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是
（选填“照相机”、“投影仪”或“放大镜”），若要使光屏上的像变大
小美应将蜡烛和光屏都向 （选填“左”或“右”）移动。27．小强将如图所示的两纸筒A、B套在一起制作模型照相机。当用来看远景物时，
在半透明纸上可得到清晰的 （选填“实”或“虚”）像；接着再看近处物
体，若还想在半透明纸上得到清晰的像，应将纸筒 A、B间的距离 （选填
“变大”、“变小”或“不变”）。
28．某同学在“探究凸透镜成像规律”的实验中记录并绘制了像距 v与物距u的关
系图象，如图所示该凸透镜的焦距是 cm；物距沿ABC变化时，物体移动速
度大于像移动速度的是 （选填“AB”或“BC”）段。
29．如题所示，A光线是经平面镜反射后的反射光线。请你画出：①A光线的入射
光线：②A光线通过凹透镜的折射光线。
30．如图所示，凹透镜和凸透镜焦点重合。完成光线经过凹透镜和凸透镜的光路图。三、实验探究题（每空1分，共3小题，共计20分）:
31．用如图所示的装置做“探究凸透镜成像规律”实验，图甲中一束平行光射向凸
透镜，光屏上得到一个最小、最亮的光斑（未画出）。
（1）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、
的实像。生活中的 （选填“照相机”、“投影仪”或“放大镜”）就
是利用这一成像原理制成的。
（2）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到 cm刻度线
处，可以再次看到清晰的像。如果用遮光罩将凸透镜的上半部分罩住，则光
屏上所成的像是 。（选填“不完整的像”、“完整的像”、“完整的
像但较暗”）
（3）若在图乙中用塑料吸管对准 A点沿垂直于纸面方向持续用力吹气，发现光
屏上“烛焰尖部”变模糊，则将光屏向 （选填“左”或“右”）移动
“烛焰尖部”又会变清晰。
32．在“探究凸透镜成像规律”的实验中：
（1）如图1是小明确定凸透镜焦距时所做的实验，两束平行于主光轴的光线，
过凸透镜都照射到A点，由此可以测得该凸透镜的焦距为 cm。
（2）请在图2中画出蜡烛AB发出的两条光线通过透镜后的光线，此时蜡烛 AB通过凸透镜成的像是 （选填“放大”或“缩小”） （选填“正
立”或“倒立”）的。这个像用光屏 能 （填“能”或“不能”）接收到。
（3）当实验装置如图3所示摆放时，在光屏上得到了烛焰清晰的像，此时的像
是
（选填“放大”或“缩小”）的 （选填“虚像”或“实像”）。
（4）在图3所示实验中，保持透镜位置不变，将蜡烛移至 35cm刻度处，为了在
光屏上再次成清晰的像，应将光屏 （选填“靠近”或“远离”）凸透镜
33．如图，在（探究凸透镜成像规律）的实验中：
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸
透镜的焦距f＝ cm。实验前应调节烛焰、凸透镜、光屏三者的中心，
使它们在 高度上。
（2）实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个
清晰的倒立、 的实像（选填“放大”或“缩小”），生活中利用这个
规律制成的光学仪器是 （选填“照相机”、“投影仪”或“放大
镜”）。
（3）实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向
方移动（选填“上”或“下”）。
（4）如图乙，保持凸透镜位置不变，蜡烛从35cm刻度线处向右移动2cm，移动
光屏直到像重新清晰，则此时光屏移动的距离 2cm（选填“＞”、
“＝”或“＜”）。
（5）仍如图乙，蜡烛、透镜和光屏分别在35cm、50cm、80cm刻度线处，蜡烛和
光屏位置不变的情况下，把凸透镜向右移动到 cm的刻度线处，光屏上
会再次呈现清晰的像。
（6）如图丙所示，将蜡烛放在 P点，若切除凸透镜中间的阴影部分后，再将剩
余部分靠紧重新结合在一起，蜡烛能成 个像。
