2024-2025学年八年级物理上册单元测试卷（人教版）
第五章 透镜及其应用（A卷•提升卷）
（考试时间：90分钟 试卷满分：100分）
注意事项：
1. 测试范围：人教版八年级上册第五章。
2. 本套试卷共六道大题，28个小题。
一、选择题（本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有
一项是符合题目要求的）
1. 下图中A、B、C、D四种光学器件中，属于凸透镜的是（ ）
2. 如图所示的眼镜片是（ ）
A. 凸面镜 B. 凹面镜 C. 凸透镜 D. 凹透镜
3.如图光线经过一个光学元件后传播方向发生了改变，则虚线框内的光学元件是（ ）
A．凹透镜 B．凸透镜 C．平面镜 D．潜望镜
4. 如图甲所示是福建的天文爱好者颜明哲通过纯手工打磨镜片自制的望远镜，该望远镜不
仅可以看到8亿公里外的木星，甚至能清晰地看到木星表面的斑纹，图乙是该望远镜内
部结构及光路示意图。下列关于该自制望远镜的说法正确的是（ ）
A．颜明哲通过纯手工磨制的镜片是凹透镜
B．看到8亿公里外的木星只利用了光沿直线传播
1
学学科科网网（（北北京京））股股份份有有限限公公司司C．清晰看到木星表面的斑纹时物镜的成像原理与照相机相同
D．木星到物镜的距离u满足f<u<2f（f为物镜的焦距）

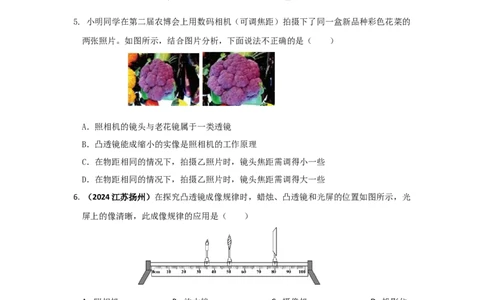

5. 小明同学在第二届农博会上用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的
两张照片。如图所示，结合图片分析，下面说法不正确的是（ ）
A．照相机的镜头与老花镜属于一类透镜
B．凸透镜能成缩小的实像是照相机的工作原理
C．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些
D．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些
6. （2024江苏扬州）在探究凸透镜成像规律时，蜡烛、凸透镜和光屏的位置如图所示，光
屏上的像清晰，此成像规律的应用是（ ）
A. 照相机 B. 放大镜 C. 摄像机 D. 投影仪
7. 小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入
一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观
察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（ ）
2
学学科科网网（（北北京京））股股份份有有限限公公司司A. f=5cm h=10cm B. f=10cm h=12cm
C. f=5cm h=12cm D. f=10cm h=6cm
8.在“探究凸透镜成像的规律“时，当烛焰离透镜 14cm时成放大的实像，当烛焰离透镜
8cm时成放大的虚像则这个透镜的焦距可能是（ ）
A．4cm B．7cm C．10cm D．16cm

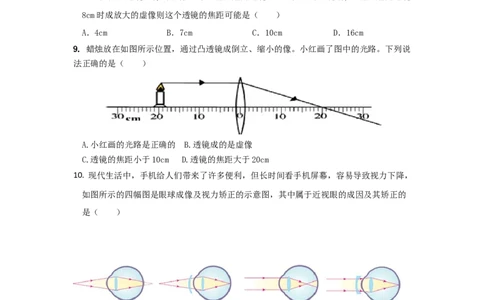

9. 蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说
法正确的是（ ）
A.小红画的光路是正确的 B.透镜成的是虚像
C.透镜的焦距小于10cm D.透镜的焦距大于20cm
10. 现代生活中，手机给人们带来了许多便利，但长时间看手机屏幕，容易导致视力下降，
如图所示的四幅图是眼球成像及视力矫正的示意图，其中属于近视眼的成因及其矫正的
是（ ）
A. 甲、乙 B. 甲、丁 C. 丙、乙 D. 丙、丁
11. 如图为青少年眼病患者眼球与正常眼球对比图。关于该患者的晶状体及视力矫正，下
列说法正确的是（ ）
3
学学科科网网（（北北京京））股股份份有有限限公公司司A. 对光的会聚能力太强，需佩戴近视眼镜
B. 对光的会聚能力太强，需佩戴远视眼镜
C. 对光的会聚能力太弱，需佩戴近视眼镜
D. 对光的会聚能力太弱，需佩戴远视眼镜

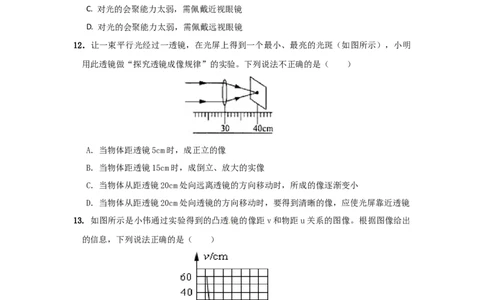

12．让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑（如图所示），小明
用此透镜做“探究透镜成像规律”的实验。下列说法不正确的是（ ）
A．当物体距透镜5cm时，成正立的像
B．当物体距透镜15cm时，成倒立、放大的实像
C．当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜
13. 如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图像。根据图像给出
的信息，下列说法正确的是（ ）
A.由图可知实验中使用的凸透镜的焦距是20cm；
B.当物距为5cm时的成像特点是正立、放大的虚像；
C.当物距为5cm时的成像特点可应用于照相机；
D.当物距为5cm时的成像特点可应用于幻灯机。
4
学学科科网网（（北北京京））股股份份有有限限公公司司14. 在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表
中信息判定下列说法错误的是（ ）
实验次序 1 2 3 4 5
物距u/cm 50 40 30 25 20
像距v/cm 22 24 30 38 60
A．该凸透镜的焦距是15cm
B．当u=25cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的
C．当v=24cm时，凸透镜成缩小的像，照相相机就是根据这一原理制成
D．若把物体从距凸透镜22cm处向距凸透镜32cm处滑动，像会逐渐变小
二、填空题（本题共6小题，每空1分，共12分）
15. 在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨
水后，相当于一个 （选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有
作用，可能会引起森林火灾。
16．手机的镜头相当于 ，增大手机与景物的距离，景物所成的像将 。
17． 将点燃的蜡烛和光屏放置在光具座上，再将焦距为 30cm的凸透镜甲放置在蜡烛和屏
之间适当位置，在屏上得到清晰的缩小实像；在透镜甲位置上换上焦距为 20cm的凸透镜
乙，不改变蜡烛位置，将光屏_____（选填“靠近”或“远离”）透镜适当距离，就可以
再光屏上得到清晰的_____（选填“放大”“缩小”或“等大”）实像。
18. 亮亮在探究凸透镜成像规律时，用甲图所示的方法测凸透镜的焦距，图中光屏上呈现
最小最亮的光斑，则该凸透镜的焦距是_________cm（估读到分度值的下一位）。当凸
透镜和蜡烛的位置如乙图所示时，光屏上呈现一个清晰的像，此时成像的原理与
_________（选填“照相机”、“投影仪”或“放大镜”）相同。
19.某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透
镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体
到透镜的距离在_______m以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程
中，像的大小将______（选填“变大”、“变小”“先变小再变大”、“先变大再变
小”）．
5
学学科科网网（（北北京京））股股份份有有限限公公司司20. 据专家介绍，12~18岁是青少年近视的高发期，爱眼护眼势在必行。如图所示，
_________（选填“甲”或“乙”）图表示近视眼成像原理，应佩戴_________（选填
“丙”或“丁”）图的眼镜进行矫正。
三、作图题（本题共2小题，共8分）
21. （4分）据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得
火。”这种利用冰透镜向日取火的方法，体现了我国古代劳动人民的智慧。如图所示，
若把冰块制成的凸透镜正对着太阳，将太阳光看成平行光，冰透镜的焦点为F，请在图
中完成光路。
22. （4分）如图所示，根据透镜对光的作用，将图中三条光线补充完整。
四、简答题：本题共2小题，共8分。
23.（4分）根据眼睛的构造和成像原理，为了预防近视，保护我们的视力，应该注意哪些
问题? 请你提出二条合理化建议。
24.（4分）取两个焦距分别为5㎝ 和20㎝的放大镜，一只手握住一个，并且将焦距为20
6
学学科科网网（（北北京京））股股份份有有限限公公司司㎝的放大镜放在前面，通过两个透镜看前面的物体，调整两个放大镜之间的距离，直到
看清楚为止，物体是变大了还是变小了？把两个放大镜的位置对调，你有什么新的发
现？
五、实验题（本题共3小题，共35分）
25. （14分）如图—1，是小明做“探究凸透镜成像的规律”的实验装置；
（1）实验时，调节烛焰中心、凸透镜光心和光屏中心在同一高度，其目的是________；
（2）固定凸透镜的位置，将蜡烛放在距离凸透镜较远处，此时应移动________直至出现
最清晰的像，记录物距、像距、像的性质；
（3）改变物距，重复上述操作，多次实验，将实验数据记录在下表中；
凸透镜的焦距：
像的性质
实验次数 物距/cm 像距/cm
正立或倒立 放大或缩小 虚像或实像
1 18.0 6.9 倒立 缩小 实像
2 10.0 10.0 倒立 等大 实像
3 7.0 17.7 倒立 放大 实像
4 4.0 / 正立 放大 虚像
分析数据可知：当物距大于凸透镜焦距时，物距减小，像距________；
（4）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时光
7
学学科科网网（（北北京京））股股份份有有限限公公司司屏上________（选填“仍能”或“不能”）成烛焰完整的像；
（5）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模
糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是
________（选填“近视”或“远视”）眼镜；
（6）如图—2，当无人机在高空拍摄地面场景时，所成的像最靠近图—3中凸透镜主光
轴上的________（选填“a”、“b”、“c”或“d”）点；
（7）生活中常用的放大镜应用了表中第________次实验的成像规律。
26. （10分）在探究近视眼和远视眼成因与矫正的主题实践中，该小组利用橡皮膜和注射
器制作了水透镜来模拟眼睛的晶状体，打开夹子，通过注射器向橡皮膜中注水或抽水，
来改变橡皮膜凸起的程度，如图甲所示。具体操作如下：
①将蜡烛、水透镜和光屏依次摆放在水平光具座上，点燃蜡烛，使烛焰、水透镜和光屏
三
者的中心在______；
②将蜡烛放在离水透镜较远的位置，移动光屏，直到屏上出现烛焰清晰的像，如图乙所
示，记下此时光屏所在的位置；
③用注射器向水透镜里加适量的水，水透镜对光的偏折能力变______，此时屏上的像变
得模糊，这是模拟近视眼看远处物体的情况。将光屏慢慢靠近水透镜，直到光屏上出现
清晰的像，这说明近视眼所成的像在视网膜的______；
④将光屏移回原来标记的位置，选择不同的眼镜在烛焰和水透镜之间前后移动，直到光
屏上出现清晰的像，如图丙所示，这说明矫正近视眼应配戴______透镜；
⑤从水透镜里向外抽取适量的水，再次实验，探究远视眼的成因和矫正。
8
学学科科网网（（北北京京））股股份份有有限限公公司司⑥眼睛是心灵的窗户，我们要增强保护视力的意识，做到科学用眼，积极防控近视。请
写出一条预防近视的措施。
27.（11分）某物理兴趣小组用一组眼睛模型、一个能发出平行光束的光源和几个不同焦
距的凹透镜和凸透镜来探究矫正视力的方法，如图所示。
（1）模型中的凸透镜相当于______，烧瓶的后壁相当于______，着色液体则表示玻璃
体。
（2）用平行光束照射每个眼睛模型，根据光束聚焦位置可以确定甲是____眼模型，乙是
____眼模型，丙是_____眼模型。
（3）在研究近视眼的矫正过程中，你认为______模型前加一个______合适的______透
镜，能使光束会聚在视网膜上。
（4）在研究远视眼的矫正过程中，你认为_____模型前加一个______合适的______透
镜，能使光束会聚在视网膜上。
六、阅读理解与跨学科实践综合能力题（本题共1小题，9分）
28．请阅读《郭守敬望远镜》并回答问题
郭守敬望远镜
“星汉灿烂，若出其里”。漫天星光绝大多数都来自宇宙中的恒星。怎样知道这些遥远
且炽热的恒星的成分呢？用光谱!我们知道，阳光通过三棱镜后会发生色散，形成一条按
照一定顺序排列的彩色光带，我们称之为光谱。太阳是恒星，因此太阳的光谱是一种恒
星光谱。恒星光谱包含了恒星的很多“户口”信息，比如化学成分、密度、气压、温度、
恒星年龄等。恒星光谱除了包含恒星自身的信息之外，还能告诉我们恒星以及它所在的
星系是在远离，还是在靠近我们，甚至还能告诉我们远离或靠近的速度有多大。观测表
明，恒星或星系远离我们的速度与它跟我们之间的距离成正比，根据恒星或星系远离我
们的速度可以知道这个恒星或星系距离我们有多远。
光谱望远镜是获取恒星光谱的有力工具。目前世界上最好的光谱望远镜是由中国天文学
9
学学科科网网（（北北京京））股股份份有有限限公公司司家
自主研制的，以元代著名天文学家、数学家、水利工程专家郭守敬名字命名的“郭守敬
望远镜”，如图所示，它可以将接收到的恒星的光会聚后通过色散系统形成恒星光谱，
进而获取恒星的信息。它能够同时观测4000个天体，是当今世界上光谱获取效率最高的
望远镜。在刚刚过去的七年巡天观测中（所谓“巡天观测”，就好比是“给天上的星星
做‘人口’普查”），郭守敬望远镜共获取1125万条光谱，成为世界上第一个获取恒星
光谱数突破千万量级的天文望远镜。我国科学家通过对这些恒星光谱的分析，绘制成了
一个包含636万组恒星光谱参数的星表，重新确立了银河系晕（音 yún）的内扁外圆的
结构，并取得了其他一些令世界瞩目的重大发现，这在某种程度上增强了人类寻找另一
个“地球”和地外生命的信心!
日前，郭守敬望远镜已开启新一轮的“霸气”巡天观测征程。使用郭守敬望远镜可以
“普查”银河系更多的恒星，以它的观测能力，北半球天空仍然有约一亿颗星可观测，
可以让“普查”资料更全面、更详细，更好地帮助我们了解银河系的历史、现状和未来。
请根据上述材料，回答下列问题：
（1）恒星发出的光经郭守敬望远镜的光学系统形成恒星光谱的现象属于光的 现象。
（2）我国科学家通过分析恒星光谱确立了 的内扁外圆新结构。
（3）已知“长蛇星Ⅱ系团“距离我们约33亿光年，它远离我们的速度约为6×104km/s，
请你根据文中信息，估算远离我们的速度约为4×104km/s的“牧夫座星系团”距离我们
约 亿光年。
