人教版 八年级物理上册 第 5 章 《透镜及其应用》
第 1 节 透镜 讲义
（知识点总结+例题讲解）
难易程
序号 知识点 例题数 变式题数 合计
度
一 透镜及其分类 ★ 6 6
16
二 透镜的光路图 ★ 2 2

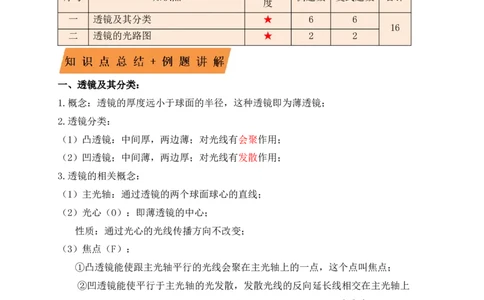

一、透镜及其分类：
1.概念：透镜的厚度远小于球面的半径，这种透镜即为薄透镜；
2.透镜分类：
（1）凸透镜：中间厚，两边薄；对光线有会聚作用；
（2）凹透镜；中间薄，两边厚；对光线有发散作用；
3.透镜的相关概念：
（1）主光轴：通过透镜的两个球面球心的直线；
（2）光心（O）：即薄透镜的中心；
性质：通过光心的光线传播方向不改变；
（3）焦点（F）：
①凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点；
②凹透镜能使平行于主光轴的光发散，发散光线的反向延长线相交在主光轴上
一点，这一点不是实际光线的会聚点（非实焦点），所以叫虚焦点；
（4）焦距（f）：焦点到凸透镜光心的距离；
4.凸透镜和凹透镜总结：
名称 又名 眼镜 实物形状 光学符号 性质
凸透镜 会聚透镜 老花镜 对光线有会聚作用【例题1】如图所示，对光有会聚作用的透镜有（ ）
A．①③⑤⑥
B．②④⑤⑥
C．①③⑤
D．②⑥
【变式1】如图所示，属于凹透镜的是（ ）
A．①③⑤
B．①②③
C．②④⑥
D．②④⑤⑥

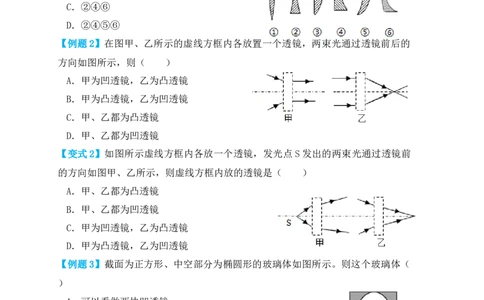

【例题2】在图甲、乙所示的虚线方框内各放置一个透镜，两束光通过透镜前后的
方向如图所示，则（ ）
A．甲为凹透镜，乙为凸透镜
B．甲为凸透镜，乙为凹透镜
C．甲、乙都为凸透镜
D．甲、乙都为凹透镜
【变式2】如图所示虚线方框内各放一个透镜，发光点S发出的两束光通过透镜前
的方向如图甲、乙所示，则虚线方框内放的透镜是（ ）
A．甲、乙都为凸透镜
B．甲、乙都为凹透镜
C．甲为凹透镜，乙为凸透镜
D．甲为凸透镜，乙为凹透镜
【例题3】截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体（
）
A．可以看做两块凹透镜
B．可以看做一块凸透镜
C．对图示光束没有任何作用
D．对图示光束具有会聚作用
【变式3】如图容器水中有一个空气泡，则其对水平射入其中的光线有何作用（
）
A．会聚作用B．发散作用
C．既不会聚也不发散
D．无法判断
【例题4】下列关于透镜的说法中，正确的是（ ）
A．焦距越长，透镜对光的折射作用越弱
B．凸透镜只对平行光有会聚作用
C．凹透镜两个焦点之间的距离叫做焦距
D．平行光经过凸透镜折射后一定会聚于焦点

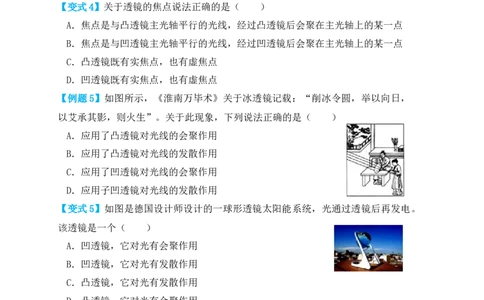

【变式4】关于透镜的焦点说法正确的是（ ）
A．焦点是与凸透镜主光轴平行的光线，经过凸透镜后会聚在主光轴上的某一点
B．焦点是与凹透镜主光轴平行的光线，经过凹透镜后会聚在主光轴上的某一点
C．凸透镜既有实焦点，也有虚焦点
D．凹透镜既有实焦点，也有虚焦点
【例题5】如图所示，《淮南万毕术》关于冰透镜记载：“削冰令圆，举以向日，
以艾承其影，则火生”。关于此现象，下列说法正确的是（ ）
A．应用了凸透镜对光线的会聚作用
B．应用了凸透镜对光线的发散作用
C．应用了凹透镜对光线的会聚作用
D．应用子凹透镜对光线的发散作用
【变式5】如图是德国设计师设计的一球形透镜太阳能系统，光通过透镜后再发电。
该透镜是一个（ ）
A．凹透镜，它对光有会聚作用
B．凹透镜，它对光有发散作用
C．凸透镜，它对光有发散作用
D．凸透镜，它对光有会聚作用
【例题6】我们都知道近视的同学可利用凹透镜矫正视力。这是利用凹透镜对光有（ ）
A．发散作用 B．透光作用 C．会聚作用 D．保护作用
【变式6】如图所示，把透明塑料薄膜粘贴在玻璃水槽侧壁，向薄膜内吹气使薄膜
膨胀，就成了一个“透镜”。当平行光射到这个“透镜”上时，射出的光束将是（
）
A．平行光束
B．会聚光束C．发散光束
D．无法确定
二、透镜的光路图：
1.透镜光路特点：
（1）不论凸透镜还是凹透镜，经过光心的光线传播方向不变；
（2）与凸透镜主光轴平行的光线，折射光线会聚在焦点；
（3）与凹透镜主光轴平行的光线，折射光线的反向延长线相交在焦点；
（4）其他光线，可以通过后面透镜成像特点来作图（一般不考）；
2.典型光路
3.光路总结：三条特殊光线：
（1）凸透镜：
①过光心的光线传播方向不发生改变；
②过焦距的光线经凸透镜之后会平行于主光轴；
③平行于主光轴的光线经凸透镜后会过焦点；（2）凹透镜：
①过光心得光线传播方向不发生改变；
②延长线过（另一边）虚焦点的光线经凹透镜后会平行于主光轴；
③平行于主光轴的光线经凹透镜后其出射光线的反向延长线过虚焦点；
【例题7】如图，将光路补充完整。
【变式7】作出图中的折射光线。
【例题8】一束平行于主光轴的光射向凹透镜，请在图中画出光线经过凹透镜后的
方向。
【变式8】如图所示，A、B是发光点S发出光线，请你画出A、B两条光线通过凹透
镜的折射光线。
【巩固加强练习】
（1）画出下列图中凸透镜的折射光线的方向：（2）画出下列图中凹透镜的折射光线的方向：
