人教版 八年级物理上册 第 4 章 《光现象》
第 3 节 平面镜成像 讲义
（知识点总结+例题讲解）
难易程
序号 知识点 例题数 变式题数 合计
度
一 平面镜成像的特点及作图 ★★ 5 5
二 平面镜成像实验 ★★ 2 2 18
三 球面镜 ★★ 2 2

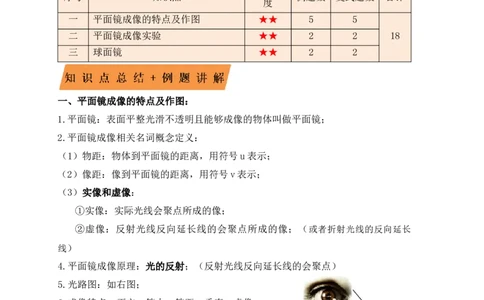

一、平面镜成像的特点及作图：
1.平面镜：表面平整光滑不透明且能够成像的物体叫做平面镜；
2.平面镜成像相关名词概念定义：
（1）物距：物体到平面镜的距离，用符号u表示；
（2）像距：像到平面镜的距离，用符号v表示；
（3）实像和虚像：
①实像：实际光线会聚点所成的像；
②虚像：反射光线反向延长线的会聚点所成的像；（或者折射光线的反向延长
线）
4.平面镜成像原理：光的反射；（反射光线反向延长线的会聚点）
5.光路图：如右图；
6.成像特点：正立、等大、等距、垂直、虚像；
①正立的、等大的、虚像；
②像、物分居平面镜两侧；
③像、物到镜面的距离相等：u=v；
④像、物的连线与镜面垂直；（像与物关于平面镜对称）
⑤物体靠近平面镜，像也靠近平面镜，靠近的速度大小相等；
注：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。
7.作用：成像、 改变光路；8.实例及应用：倒影、照镜子、视力表测试、舞蹈室等；
9.平面镜成像作图：做物体关于平面镜对称的图形；
①物体与像用虚线连接，并且在连线与平面镜相交处标上垂直符号；
②像用虚线画。
【例题1】如图所示，小汐在检查视力，下列说法正确的是（ ）
A．小汐在靠近平面镜时，视力表上字母“E”在镜中的像变大了
B．视力表上字母“E”在平面镜中的像是虚像，不可以呈现在光屏上
C．镜中视力表的像到她的距离为2.1m
D．小汐远离平面镜1.5m时，她的像向她远离1.5m

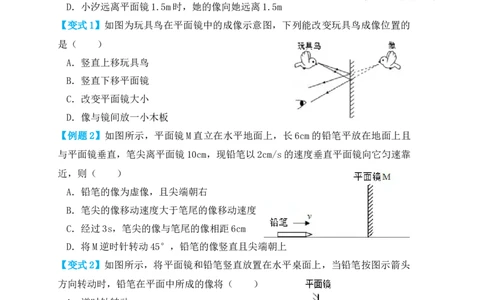

【变式1】如图为玩具鸟在平面镜中的成像示意图，下列能改变玩具鸟成像位置的
是（ ）
A．竖直上移玩具鸟
B．竖直下移平面镜
C．改变平面镜大小
D．像与镜间放一小木板
【例题2】如图所示，平面镜M直立在水平地面上，长6cm的铅笔平放在地面上且
与平面镜垂直，笔尖离平面镜10cm，现铅笔以2cm/s的速度垂直平面镜向它匀速靠
近，则（ ）
A．铅笔的像为虚像，且尖端朝右
B．笔尖的像移动速度大于笔尾的像移动速度
C．经过3s，笔尖的像与笔尾的像相距6cm
D．将M逆时针转动45°，铅笔的像竖直且尖端朝上
【变式2】如图所示，将平面镜和铅笔竖直放置在水平桌面上，当铅笔按图示箭头
方向转动时，铅笔在平面中所成的像将（ ）
A．逆时针转动
B．顺时针向右转动
C．静止不动
D．无法确定
【例题3】为避免司机低头观察汽车仪表盘，忽略路况造成事故，厂商开发出汽车
抬头显示系统，如图甲，又叫汽车平视显示系统（HeadUpDisplay），简称HUD。它
利用平面镜成像原理，如图乙，汽车仪表安装在驾驶台上、显示面水平朝上，司机平视，借助透明挡风玻璃看到仪表竖直的像。下列说法正确的是（ ）
A．显示器越靠近挡风玻璃所成的像越大
B．司机看到像是由于挡风玻璃对光发生了漫反射
C．“路面情况能被车内人看到”属于光的直线传播现象
D．挡风玻璃与水平面的夹角应为45°

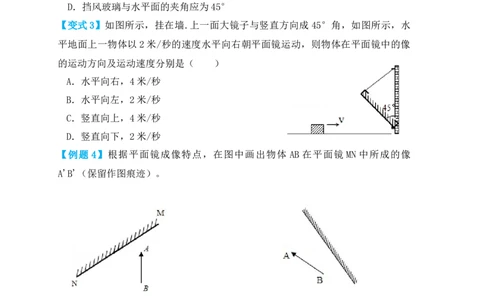

【变式3】如图所示，挂在墙.上一面大镜子与竖直方向成 45°角，如图所示，水
平地面上一物体以2米/秒的速度水平向右朝平面镜运动，则物体在平面镜中的像
的运动方向及运动速度分别是（ ）
A．水平向右，4米/秒
B．水平向左，2米/秒
C．竖直向上，4米/秒
D．竖直向下，2米/秒
【例题 4】根据平面镜成像特点，在图中画出物体 AB 在平面镜 MN 中所成的像
A'B'（保留作图痕迹）。
【变式4】在图中画出物体AB在平面镜中所成的像A’B’。
【例题5】小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼
睛A点看到鞋面B点在平面镜中所成像的完整光路图。【变式5】为了在较小的空间内检查视力，可以令被测者背对视力表观察平面镜 M
中视力表所成的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
二、平面镜成像实验：
1.实验器材：平板玻璃（透明）、两支相同的蜡烛、白纸、刻度尺、笔；
2.实验环境：光线暗一点；
3.注意事项：玻璃板垂直桌面、玻璃板薄一点；

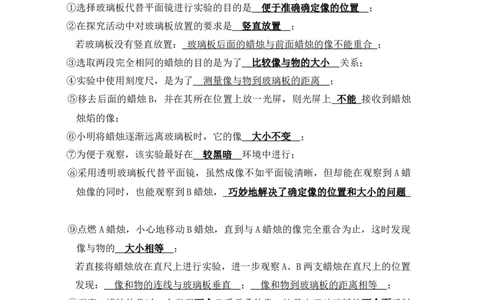

4.平面镜成像实验总结：
①选择玻璃板代替平面镜进行实验的目的是 便于准确确定像的位置 ；
②在探究活动中对玻璃板放置的要求是 竖直放置 ；
若玻璃板没有竖直放置： 玻璃板后面的蜡烛与前面蜡烛的像不能重合 ；
③选取两段完全相同的蜡烛的目的是为了 比较像与物的大小 关系；
④实验中使用刻度尺，是为了 测量像与物到玻璃板的距离 ；
⑤移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上 不能 接收到蜡烛
烛焰的像；
⑥小明将蜡烛逐渐远离玻璃板时，它的像 大小不变 ；
⑦为便于观察，该实验最好在 较黑暗 环境中进行；
⑧采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡
烛像的同时，也能观察到B蜡烛， 巧妙地解决了确定像的位置和大小的问题
⑨点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现
像与物的 大小相等 ；
若直接将蜡烛放在直尺上进行实验，进一步观察A、B两支蜡烛在直尺上的位置
发现： 像和物的连线与玻璃板垂直 ； 像和物到玻璃板的距离相等 ；
⑩观察A蜡烛的像时，会发现两个几乎重叠的像，这是由于玻璃板的两个面反射
各成一个像；这两个像的间距为两倍玻璃板的距离；实验应该选用 较薄的
玻璃板，这是为了 使玻璃板两个面反射成的 像尽量重叠 ，便于准确确定像
的位置；
⑪多次进行实验的目的： 寻找普遍规律 。
【例题6】如图为小明做“平面镜成像特点”的实验装置，其中蜡烛A为玻璃板前
点燃的蜡烛，B为玻璃板后未点燃的蜡烛，有关本实验下列说法正确的是（ ）
A．小明应该在B侧观察蜡烛经玻璃板所成的像B．玻璃板越透明，实验效果越好
C．当蜡烛远离玻璃板时，蜡烛的像变小
D．蜡烛燃烧较长时间后A的像与蜡烛B不再重合
【变式6】在用跳棋子探究平面镜成像特点的实验中，如图，下列叙述正确的是（
）
A．实验时桌面上铺网格纸比白纸好
B．实验环境越暗越好，玻璃板越薄越好
C．玻璃板无论怎样放置，只要能看到A的像就能确定像的位置
D．由于玻璃板有厚度，所以测量像距时，像距总是偏小
【例题7】用如图所示装置探究平面镜成像的特点。把一张大纸铺在桌面上，纸上
竖立一块玻璃板，沿着玻璃板在纸上画一条直线OO ，代表平面镜的位置。
1
（1）把一支点燃的蜡烛放在玻璃板前面的适当位置，再拿一支外形相同但不点燃
的蜡烛，竖立着在玻璃板的后面移动，当移动到某位置时，发现该蜡烛与点燃
蜡烛的像完全重合。此说明平面镜成的像 。（选填序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的
像重合的A 、B 、C 点，用直线将A、B、C和A 、B 、C 分别连接成三角形，将
1 1 1 1 1 1
纸沿OO 对折，发现两个三角形几乎重合。此说明平面镜成的像 。（选填
1
序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（3）有同学在实验过程中，观察到点燃蜡烛的像好像总是“悬浮”在纸面上方。
造成该现象的原因可能是 。（选填序号）
A.玻璃板太厚
B.玻璃板未垂直桌面，且偏离点燃蜡烛一侧
C.玻璃板未垂直桌面，且偏向点燃蜡烛一侧【变式7】利用图甲装置探究“平面镜成像的特点”。
（1）在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把点燃的蜡烛 A放
在玻璃板前面，拿 （选填“点燃”或“未点燃”）的蜡烛B竖立在玻
璃板后面移动，直到看上去蜡烛B跟 完全重合。
（2）为了探究平面镜成像的虚实，将一张白卡片竖直放在蜡烛 B所在的位置，
应在玻璃板 （选填“前”或“后”）面观察白卡片上是否有A的像。
（3）图乙是小明某次测量蜡烛A到平面镜的距离为 cm；将蜡烛靠近玻璃
板一些，像的大小将 （选填“变大”、“变小”或“不变”）。
（4）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像大致位置在图中的
（选填①或②）处。
三、球面镜：
1.凹面镜：
（1）定义：用球面的内表面作反射面；
（2）性质：凹面镜能把射向它的平行光线会聚在一点；把这一点称为焦点；
从焦点射向凹面镜的反射光是平行光；
（3）应用：太阳灶、手电筒、汽车头灯、反射式天文望远镜；
（4）成像原理：光的反射；规律大小与凸透镜基本相同，光路图可以了解；
①02f；
④u=2f：倒立等大的实像，物、像同侧，v=2f；⑤u>2f：倒立缩小的实像，物、像同侧，f
