人教版 八年级物理上册 第 4 章 《光现象》
第 4 节 光的折射
（同步基础练习）
题型 选择题 填空题 作图题 实验题 计算题 总计
题数 20 10 10 5 0 45
一、选择题（共20小题）：

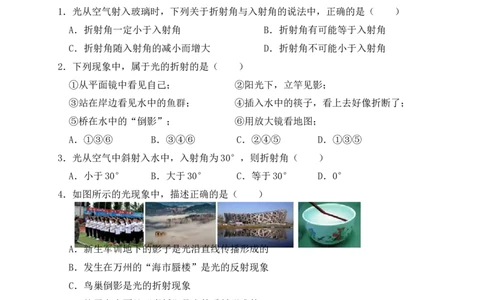

1．光从空气射入玻璃时，下列关于折射角与入射角的说法中，正确的是（ ）
A．折射角一定小于入射角 B．折射角有可能等于入射角
C．折射角随入射角的减小而增大 D．折射角不可能小于入射角
2．下列现象中，属于光的折射的是（ ）
①从平面镜中看见自己； ②阳光下，立竿见影；
③站在岸边看见水中的鱼群； ④插入水中的筷子，看上去好像折断了；
⑤桥在水中的“倒影”； ⑥用放大镜看地图；
A．①③⑥ B．③④⑥ C．②④⑤ D．①③⑤
3．光从空气中斜射入水中，入射角为30°，则折射角（ ）
A．小于30° B．大于30° C．等于30° D．0°
4．如图所示的光现象中，描述正确的是（ ）
A．新生军训地下的影子是光沿直线传播形成的
B．发生在万州的“海市蜃楼”是光的反射现象
C．鸟巢倒影是光的折射现象
D．筷子在水面处“弯折”是光的反射形成的
5．下列光现象与“海市蜃楼”成因相同的是（ ）
A．①② B．②④ C．①③ D．③④
6．如图所示的光现象中可以用光的折射解释的是（ ）A．后视镜中的汽车 B．夜空中的光柱
C．池底变浅的游鱼 D．湖水中的夕阳
7．如图所示光路图中，能正确表示岸上的人看到水中小鱼的光路图是（ ）

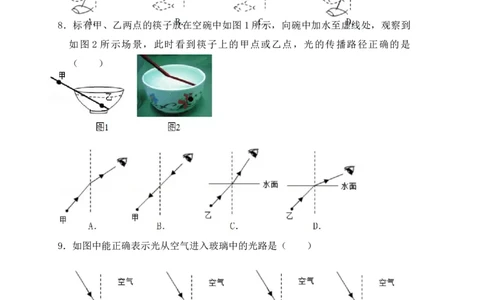

8．标有甲、乙两点的筷子放在空碗中如图 1所示，向碗中加水至虚线处，观察到
如图 2 所示场景，此时看到筷子上的甲点或乙点，光的传播路径正确的是
（ ）
9．如图中能正确表示光从空气进入玻璃中的光路是（ ）
10．如图所示，游泳池中的水面下方的光源S发出的一束光线经水面反射后在池底
产生光斑 P 折射光线在天花板上产生光斑 P 。如水面下降一小段距离，则（
1 2
）
A．反射角增大B．折射角增大
C．光斑P 右移
1
D．光斑P 右移
2
11．小红在平静的湖边看到“鸟在水中飞，鱼在鸟上游”，如图所示，对画面中的
现象解释正确的是（ ）
A．水中的“鸟”是光的折射形成的
B．水中的“鸟”是实像
C．看到的“鱼”比实际位置深
D．看到的“鱼”是虚像

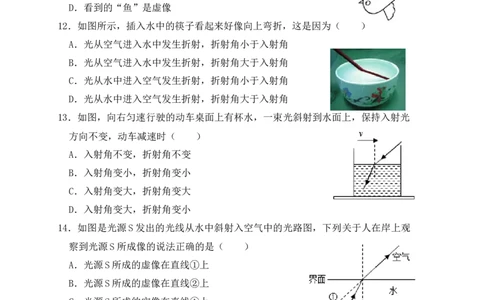

12．如图所示，插入水中的筷子看起来好像向上弯折，这是因为（ ）
A．光从空气进入水中发生折射，折射角小于入射角
B．光从空气进入水中发生折射，折射角大于入射角
C．光从水中进入空气发生折射，折射角小于入射角
D．光从水中进入空气发生折射，折射角大于入射角
13．如图，向右匀速行驶的动车桌面上有杯水，一束光斜射到水面上，保持入射光
方向不变，动车减速时（ ）
A．入射角不变，折射角不变
B．入射角变小，折射角变小
C．入射角变大，折射角变大
D．入射角变大，折射角变小
14．如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观
察到光源S所成像的说法正确的是（ ）
A．光源S所成的虚像在直线①上
B．光源S所成的虚像在直线②上
C．光源S所成的实像在直线①上
D．光源S所成的实像在直线②上
15．一束光从空气中斜射向玻璃砖并穿过，其光路如图所示。关于四个角的大小关
系正确的是（ ）
A．α ＞γ
1 1
B．α ＞γ
2 2
C．α ＝α
1 2
D．γ ＝γ
1 216．如图所示，光在玻璃和空气的界面 CD同时发生了反射和折射，以下说法正确
的是（ ）
A．入射角为60°，界面右侧是空气
B．折射角为45°，界面左侧是玻璃
C．入射角为30°，界面左侧是空气
D．折射角为45°，界面右侧是玻璃

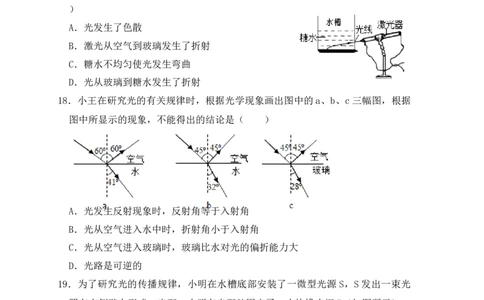

17．在观察光的直线传播的实验中，将一束绿色激光从玻璃槽的右侧斜射入糖水中，
但激光在糖水中并不是沿着直线传播，而是发生了弯曲，如图所示。这是由于（
）
A．光发生了色散
B．激光从空气到玻璃发生了折射
C．糖水不均匀使光发生弯曲
D．光从玻璃到糖水发生了折射
18．小王在研究光的有关规律时，根据光学现象画出图中的a、b、c三幅图，根据
图中所显示的现象，不能得出的结论是（ ）
A．光发生反射现象时，反射角等于入射角
B．光从空气进入水中时，折射角小于入射角
C．光从空气进入玻璃时，玻璃比水对光的偏折能力大
D．光路是可逆的
19．为了研究光的传播规律，小明在水槽底部安装了一微型光源 S，S发出一束光
照在右侧壁上形成一光斑，小明在光斑处固定了一小块橡皮泥 P（如图所示）。
现往水槽内缓慢加水至水面上升到a位置，期间小红在左上方观察，看到右壁上
一直有光斑。在加水过程中，小红观察到光斑的移动情况正确的是（ ）A．从P处缓慢下移到某一位置后再缓慢上移到与橡皮泥P重合
B．从P处缓慢下移到某一位置后再缓慢上移到橡皮泥P上方某一位置
C．从P处迅速下移到某一位置后再缓慢上移到与橡皮泥P重合
D．从P处迅速下移到某一位置后再缓慢上移到橡皮泥P上方某一位置
20．如图所示，光线从空气射入某种液体中，入射角为45°，折射角为30°，光
线射到液体底部水平放置的平面镜上又反射回来，最后光线又回到空气中的折射
角是（ ）
A．30°
B．45°
C．55°
D．60°
二、填空题（共10小题）：
21．夏天，小谷在南湖公园看到水中的“蜻蜓”和“小鱼”在“嬉戏”，“蜻蜓”
和“小鱼”这分别是光的 和 现象形成的像。
22．如图所示为一束光射向空气与水分界面后发生反射与折射现象，由图可知，折
射角是 度，界面的 （选填“上”“下”“左”或“右”）侧是空气。
23．在某市中学生体育运动会的 200m竞赛中，小明同学跑出了 25s的成绩在跑步
时他感觉站在边上为他加油的同学在往后退，他是以 为参照物。爱运动的小
明还很喜欢利用家中的物品做些小实验。如图所示，从侧面望去，茶杯是空的，
但当他慢慢向杯中倒水时，发现杯中原来还藏着一枚硬币，看到的硬币是
（选填“实像”或“虚像”），能够正确解释这种现象的光路图是 （选
填“A”或“B”）。
24．如图所示，在不透明的杯底部画一个黑点 A，向杯中倒入适量水，眼睛位于 P点看到A点的像A′。
（1）这个像是由于光发生 形成的 （填“虚像”或“实像”）。
（2）请作出眼睛看到A′点的光路图。
（3）用激光笔对准像A′照射，光 （填“能”或“不能”）照到杯底A点
25．如图所示，光沿CO射向半圆形玻璃砖的圆心O，分别透过平直界面AOB和圆弧
形界面AMB时的光路。则在玻璃中的光线为 （选填“OD”或“OE”），光
射出圆弧形界面 AMB 时的光线为： （选填“DF”、“DG”、“EH”或
“EI”）。
26．诗句“大漠孤烟直，长河落日圆“给我们展现了一幅美丽的画卷。其实诗人观
察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层
发生了 所成的像，太阳实际在图中 （选填“甲”或“乙”）的位置。
人眼所看到的太阳是 （选填“实”或“虚”）像。
27．站在平静的池塘旁，可看到岸边大树的倒影和水中游的鱼，前者是光的
现象，后者是光的 现象。如图所示，渔夫在叉水中的鱼时，看到的是鱼的
（选填“实像”“虚像”），鱼叉应瞄准 （选填“看到的鱼的方向”、
“看到的鱼的上方”或“看到的鱼的下方”）才能叉到鱼。
28．将筷子斜放在空碗中，向碗内缓缓注水，筷子在水中的部分看起来向
（填“上”或“下”）弯折了，这是光从 （填“水到空气”或“空气到
水”）传播时发生了 现象。
29．如图所示，一盏探照灯的灯光与水平面成50°角射向水池，在没有水的池底C
处形成一个光斑，则入射角大小为 ，在逐步注水的过程中，B处的人看到
池底的光斑将 移动。（选填“不会”、“向左”、“向右”）30．某校在新建设的喷水池底部安装了一只射灯。池内无水时，射灯发出的一束光
照在左侧池壁上，在S点形成一个亮斑，如图所示。往池内注水，水面升至图中
的a位置时，在左侧池壁上亮斑的位置在S点的 （上方/下方）；水面从a
位置升至b位置的过程中，左侧池壁上亮斑的位置会 （上移/不变/下移）；
当水面升至c位置时，水面下左侧池壁亮斑的位置在 （S点/S点上方/S点
下方）。
三、作图题（共10小题）：
31．如图所示，OA为反射光线，请作出OA的入射光线和大致的折射光线。
32．如图为某光源S在水底发出的一束光，在水与空气的界面上既有反射光，也有
折射光，请分别画出它们。
33．如图所示，点光源S发出的两束光照射到半圆形的玻璃砖中，请画出两束光线
分别进入和射出玻璃砖的光路图。
34．如图所示，一束光射向玻璃三棱镜，请画出这束光进入三棱镜和离开三棱镜后
的光线，并完成光路图。
35．如图所示，光从空气斜射入玻璃中，画出入射光线 AO所对应的反射光线和在
玻璃中的大致折射光线。36．如图所示，在水池底部水平放置一块平面镜，有一束光从空气中斜射向水面的
A点，经水面折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图
（A′点是A点在平面镜中所成的像）
37．一束光线从空气中斜射入玻璃三棱镜，经过两次折射后从 OP射出，请画出完
整光路。
38．一束光从空气射向玻璃砖，并穿过玻璃砖；画出这束光进入和离开玻璃砖的折
射光线。
39．如图为一半圆形玻璃砖，O为圆心，请画出光线AO通过玻璃砖后传播的大致路
径。
40．如图所示，将长方形玻璃砖沿某一方向切开，且分开一小段距离，一束光从左
侧面A垂直射入，从右侧面B射出，请画出大致光路图。
四、实验探究题（共5小题）：
41．探究光的折射规律激光笔如图所示，竖直放置的光屏 EF可绕其上MN所在直线
前后折转。
（1）实验时小兰让光束沿 AO 射入水中，光束进入水中后折射光 IN 线会向
（选填“靠近”或“远离”）法线的方向偏折，说明光从空气斜射入水中时
传播方向发生了改变。
（2）接着小兰让光束贴着光屏从空气射入水中，当小芳将 F板向B后折转一定
角度时，在F板上 （选填“能”或“不能”）看到折射光，此时折射光
线和入射光线 （选填“在”或“不在”）同一平面内。
（3）小兰和小芳多次改变入射光线 AO与ON的夹角进行实验，测量结果如表所
示。分析数据可得：光从空气斜射入水中，入射角增大时，折射角
（选填“增大”或“减小”）。入射角α 0° 15° 30° 45° 60°
折射角β 0° 11.3° 22.1° 35.4° 40.9°
42．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相
同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器
材进行实验。他在光屏上画出互相垂直的 NN’和MM’两条线段并相交于 O点，
如图甲所示。
（1）小华将玻璃砖的一个表面与MM’齐平放置，让激光电筒发出的光线从A点
到O点入射，他看到了如图乙所示的光路（AO、OC为同一直线），你认为出
现光线OC是因为 所致，
鉴于本实验的目的，此时最应该记录的两条光线是 。
（2）接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，
（使线段MM’水平）并向水槽中慢慢注水至水面与 MM’齐平，入射光线应
从A点向O点射入，这是为了保证 ，其实本实验小华还考虑了入射
光线所在一侧的 相同。
（3）小华最终在光屏上记录下了如丙所示的光路图（OE为水中的折射光线）通
过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是 。
（4）若激光相同的入射角分别从玻璃和水中斜射入空气中，则 射出的折
射光线更远离法线。
43．小强同学利用如图所示的实验装置探究“光的折射规律”。在玻璃水槽中竖直放置的光屏是由E和F两个半圆形光屏组成的，NOM为两半圆的分界线，其中光
屏F可绕直径NOM前后折转。实验测量数据如表所示：
空气中的入射角 0° 30° 45° 60°
α
水中的折射角β 0° 22° 32° 41°
（1）实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏 E从空气斜射
入水中，在光屏F上可以看到折射后的光束，这说明折射光线和入射光线位
于法线 ；小强将光屏F向后折转一定角度后，在光屏 F上不能看到折
射光，此时 （选填“有”或“没有”）折射光，说明折射光线和入射光
线 （选填“在”或“不在”）同一平面内。
（2）当光从空气垂直射入水中时，光的传播方向 （填“改变”或“不改
变”）。
（3）由表中数据可知，光从空气斜射入水中时，折射角 （选填“大于”
“等于”或“小于”）入射角，且折射角随着入射角的增大而 。
（4）实验过程中，小强发现在水面处发生光的折射现象的同时还伴有光的 现
象。
（5）若将光沿着如图所示BO方向射向空气时，光在空气中沿 OA方向射出，若
保持入射点位置不变，不断增大入射角的度数，折射光线 （选填“会”
或“不会”）消失。
44．某同学在做探究光的折射特点实验，如图1是光从空气射入水中时的光路。实
验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别
位于法线的两侧。通过实验还得到如下数据：
入射角α 0° 15° 30° 45° 60°
反射角β 0° 15° 30° 45° 60°
折射角γ 0° 11° 22.1° 35.4° 40.9°
（1）分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生 和 现象；②光从空气斜射到水面时，折射角随入射角的变化关系是： ，
且折射角 （大于/等于/小于）入射角。当光从空气垂直射到水面时，
折射角等于 。
该同学根据上述实验中的发现和结论②总结出了光的折射特点。
（2）请你对该同学通过上述探究实验得出光的折射特点的过程作出评价。是否
存在不足？答： （是/否）；请简要说明理由： 。
（3）该同学又通过实验研究光从水中射入空气中的现象逐渐增大入射角的大小，
他发现空气中的折射光线与法线的夹角随入射角的增大而 增大 ，你猜想，
当入射角增大到一定程度时，会出现的现象是 。
（4）如图2所示的四幅图中，哪个图能真实反映光从空气进入水中的传播途径。
答： （填选项中的字母）
45．小明为探究光的折射规律设计了如图甲所示的实验装置，其中光屏F可绕直径
NOM前后折转。
（1）实验时，光贴着光屏从空气射入水中，小明将 F板向后折转一定的角度，
则在F板上 （选填“能”或“不能”）看到折射光，此时折射光线和入
射光线 （选填“在”或“不在”）同一平面内。
（2）小明将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑
B向 （选填“左”、“右”或“上”）移动。
（3）小明继续用另一支激光笔让光沿着 BO射向水面时，可看到折射光沿 OA射
出，这说明 。
（4）让一束激光从某玻璃斜射向空气（如图乙）。保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到41.8°时，折射光消失，只存在入
射光与反射光，这种现象叫做光的全反射，如图丙所示。此时的入射角叫做
这种物质的临界角。当入射角大于临界角时，只发生反射，不发生折射，根
据以上内容可判断：
①当光从空气射向玻璃时 （填“会”或“不会”）发生光的全反射现
象，
②一个三棱镜由上述玻璃制成，一束光垂直于三棱镜的一个面射入，如图丁
所示．则关于这束光经过三棱镜后的光路描述，下图中正确的是 。
