人教版 八年级物理上册 第 4 章 《光现象》
第 3 节 平面镜成像 讲义
（知识点总结+例题讲解）
难易程
序号 知识点 例题数 变式题数 合计
度
一 平面镜成像的特点及作图 ★★ 5 5
二 平面镜成像实验 ★★ 2 2 18
三 球面镜 ★★ 2 2

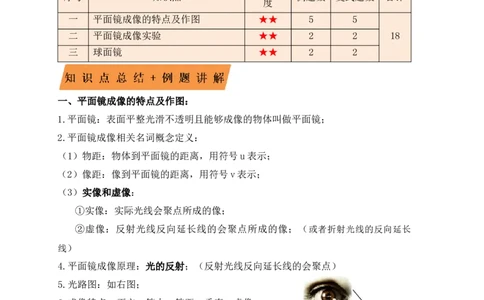

一、平面镜成像的特点及作图：
1.平面镜：表面平整光滑不透明且能够成像的物体叫做平面镜；
2.平面镜成像相关名词概念定义：
（1）物距：物体到平面镜的距离，用符号u表示；
（2）像距：像到平面镜的距离，用符号v表示；
（3）实像和虚像：
①实像：实际光线会聚点所成的像；
②虚像：反射光线反向延长线的会聚点所成的像；（或者折射光线的反向延长
线）
4.平面镜成像原理：光的反射；（反射光线反向延长线的会聚点）
5.光路图：如右图；
6.成像特点：正立、等大、等距、垂直、虚像；
①正立的、等大的、虚像；
②像、物分居平面镜两侧；
③像、物到镜面的距离相等：u=v；
④像、物的连线与镜面垂直；（像与物关于平面镜对称）
⑤物体靠近平面镜，像也靠近平面镜，靠近的速度大小相等；
注：像的大小与平面镜的大小、位置、形状，以及物体到平面镜的距离等无关。
7.作用：成像、 改变光路；8.实例及应用：倒影、照镜子、视力表测试、舞蹈室等；
9.平面镜成像作图：做物体关于平面镜对称的图形；
①物体与像用虚线连接，并且在连线与平面镜相交处标上垂直符号；
②像用虚线画。

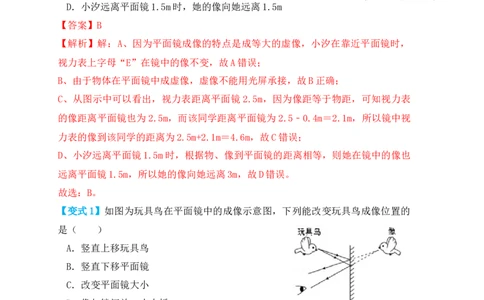

【例题1】如图所示，小汐在检查视力，下列说法正确的是（ ）
A．小汐在靠近平面镜时，视力表上字母“E”在镜中的像变大了
B．视力表上字母“E”在平面镜中的像是虚像，不可以呈现在光屏上
C．镜中视力表的像到她的距离为2.1m
D．小汐远离平面镜1.5m时，她的像向她远离1.5m
【答案】B
【解析】解：A、因为平面镜成像的特点是成等大的虚像，小汐在靠近平面镜时，
视力表上字母“E”在镜中的像不变，故A错误；
B、由于物体在平面镜中成虚像，虚像不能用光屏承接，故B正确；
C、从图示中可以看出，视力表距离平面镜 2.5m，因为像距等于物距，可知视力表
的像距离平面镜也为2.5m，而该同学距离平面镜为2.5﹣0.4m＝2.1m，所以镜中视
力表的像到该同学的距离为2.5m+2.1m＝4.6m，故C错误；
D、小汐远离平面镜1.5m时，根据物、像到平面镜的距离相等，则她在镜中的像也
远离平面镜1.5m，所以她的像向她远离3m，故D错误。
故选：B。
【变式1】如图为玩具鸟在平面镜中的成像示意图，下列能改变玩具鸟成像位置的
是（ ）
A．竖直上移玩具鸟
B．竖直下移平面镜
C．改变平面镜大小
D．像与镜间放一小木板
【答案】A
【解析】解：A、竖直上移玩具鸟，成像位置相对原成像位置发生变化，故A正确；
B、竖直下移平面镜，玩具鸟成像位置相对原成像位置不发生变化，故B错误；
C、改变平面镜大小，玩具鸟成像位置相对原成像位置不发生变化，故C错误。
D、像与镜间放一木板，成像位置相对原成像位置不发生变化，故D错误。
故选：A。
【例题2】如图所示，平面镜M直立在水平地面上，长6cm的铅笔平放在地面上且与平面镜垂直，笔尖离平面镜10cm，现铅笔以2cm/s的速度垂直平面镜向它匀速靠
近，则（ ）
A．铅笔的像为虚像，且尖端朝右
B．笔尖的像移动速度大于笔尾的像移动速度
C．经过3s，笔尖的像与笔尾的像相距6cm
D．将M逆时针转动45°，铅笔的像竖直且尖端朝上
【答案】C
【解析】解：A、平面镜所成的像为虚像，但由于像与物体关于镜面对称，所以铅
笔尖端朝左，故A错误；
B、若铅笔以2cm/s速度向平面镜靠近，同时像也以 2cm/s速度垂直向平面镜靠近，
故B错误；
C、由于像与物的大小相等，所以铅笔长6cm，铅笔的像也长6cm，即笔尖的像与笔
尾的像相距6cm，故C正确；
D、铅笔与平面镜的夹角为45°，根据平面镜成像的特点，此时平面镜将铅笔与像
的夹角平分，所以铅笔与它在平面镜中的像互相垂直，即铅笔的尖端朝下，故D错
误。
故选：C。

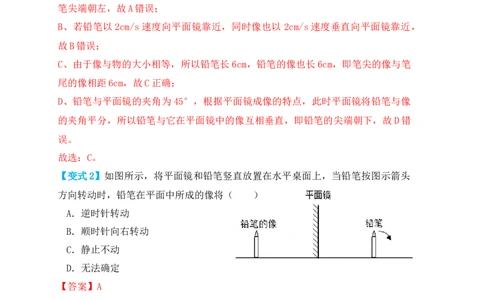

【变式2】如图所示，将平面镜和铅笔竖直放置在水平桌面上，当铅笔按图示箭头
方向转动时，铅笔在平面中所成的像将（ ）
A．逆时针转动
B．顺时针向右转动
C．静止不动
D．无法确定
【答案】A
【解析】解：平面镜所成像和物体各对应点到平面镜间距离相等，平面镜所成的像
与物体关于镜面对称，当铅笔按图示箭头方向转动时，像将沿逆时针方向转动，A
正确，BCD错误。
故选：A。
【例题3】为避免司机低头观察汽车仪表盘，忽略路况造成事故，厂商开发出汽车
抬头显示系统，如图甲，又叫汽车平视显示系统（HeadUpDisplay），简称HUD。它
利用平面镜成像原理，如图乙，汽车仪表安装在驾驶台上、显示面水平朝上，司机
平视，借助透明挡风玻璃看到仪表竖直的像。下列说法正确的是（ ）A．显示器越靠近挡风玻璃所成的像越大
B．司机看到像是由于挡风玻璃对光发生了漫反射
C．“路面情况能被车内人看到”属于光的直线传播现象
D．挡风玻璃与水平面的夹角应为45°

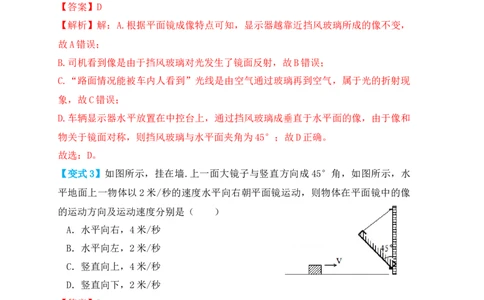

【答案】D
【解析】解：A.根据平面镜成像特点可知，显示器越靠近挡风玻璃所成的像不变，
故A错误；
B.司机看到像是由于挡风玻璃对光发生了镜面反射，故B错误；
C.“路面情况能被车内人看到”光线是由空气通过玻璃再到空气，属于光的折射现
象，故C错误；
D.车辆显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，由于像和
物关于镜面对称，则挡风玻璃与水平面夹角为45°；故D正确。
故选：D。
【变式3】如图所示，挂在墙.上一面大镜子与竖直方向成 45°角，如图所示，水
平地面上一物体以2米/秒的速度水平向右朝平面镜运动，则物体在平面镜中的像
的运动方向及运动速度分别是（ ）
A．水平向右，4米/秒
B．水平向左，2米/秒
C．竖直向上，4米/秒
D．竖直向下，2米/秒
【答案】D
【解析】解：解：物体沿水平方向向右运动，像关于物相对于镜面对称，像的运动
轨迹与物的运动轨迹也相对于镜面对称，由于物的运动方向与镜面成45°角，速度
大小为2m/s，故像的运动方向也应与镜面成45°角，则平面镜中小球的像的运动
方向是竖直向下的，速度大小也为2m/s。如图所示：故选：D。
【例题 4】根据平面镜成像特点，在图中画出物体 AB 在平面镜 MN 中所成的像
A'B'（保留作图痕迹）。
【答案】见解析。
【解析】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连
接A′、B′即为AB在平面镜中的像。如图所示：
【变式4】在图中画出物体AB在平面镜中所成的像A’B’
【答案】见解析。
【解析】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连
接A′、B′即为AB在平面镜中的像。如图：
【例题5】小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼
睛A点看到鞋面B点在平面镜中所成像的完整光路图。
【答案】B
【解析】解：根据平面镜的特点在平面镜的另一侧作出鞋面B点的对称点B′，即
为其在平面镜中的像；
连接像点与眼睛A点与镜面相交于一点O，即为入射点，连接BO、OA，则BO是入射光线，OA为反射光线，如图所示：
【变式5】为了在较小的空间内检查视力，可以令被测者背对视力表观察平面镜 M
中视力表所成的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。
【答案】B
【解析】解：根据物像连线与镜面垂直，由A向平面镜作垂线并延长，根据物像到
平面镜距离相等，找到A点的像A'点，连接眼睛和像点A'，交平面镜于O点，连接
AO即入射光线，O到眼睛为反射光线。如图：
二、平面镜成像实验：
1.实验器材：平板玻璃（透明）、两支相同的蜡烛、白纸、刻度尺、笔；
2.实验环境：光线暗一点；
3.注意事项：玻璃板垂直桌面、玻璃板薄一点；
4.平面镜成像实验总结：
①选择玻璃板代替平面镜进行实验的目的是 便于准确确定像的位置 ；
②在探究活动中对玻璃板放置的要求是 竖直放置 ；
若玻璃板没有竖直放置： 玻璃板后面的蜡烛与前面蜡烛的像不能重合 ；
③选取两段完全相同的蜡烛的目的是为了 比较像与物的大小 关系；
④实验中使用刻度尺，是为了 测量像与物到玻璃板的距离 ；
⑤移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上 不能 接收到蜡烛
烛焰的像；
⑥小明将蜡烛逐渐远离玻璃板时，它的像 大小不变 ；
⑦为便于观察，该实验最好在 较黑暗 环境中进行；
⑧采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡
烛像的同时，也能观察到B蜡烛， 巧妙地解决了确定像的位置和大小的问题
⑨点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这时发现像与物的 大小相等 ；
若直接将蜡烛放在直尺上进行实验，进一步观察A、B两支蜡烛在直尺上的位置
发现： 像和物的连线与玻璃板垂直 ； 像和物到玻璃板的距离相等 ；
⑩观察A蜡烛的像时，会发现两个几乎重叠的像，这是由于玻璃板的两个面反射
各成一个像；这两个像的间距为两倍玻璃板的距离；实验应该选用 较薄的
玻璃板，这是为了 使玻璃板两个面反射成的 像尽量重叠 ，便于准确确定像
的位置；
⑪多次进行实验的目的： 寻找普遍规律 。
【例题6】如图为小明做“平面镜成像特点”的实验装置，其中蜡烛A为玻璃板前
点燃的蜡烛，B为玻璃板后未点燃的蜡烛，有关本实验下列说法正确的是（ ）
A．小明应该在B侧观察蜡烛经玻璃板所成的像
B．玻璃板越透明，实验效果越好
C．当蜡烛远离玻璃板时，蜡烛的像变小
D．蜡烛燃烧较长时间后A的像与蜡烛B不再重合
【答案】D
【解析】解：A、由于平面镜成像的原理是光的反射，所以应该在蜡烛 A一侧观察
蜡烛A所成的像，不能从蜡烛B一侧观察蜡烛A所成的像，故A错误；
B、由于玻璃板越透明成像效果越差，实验效果就越差，故B错误；
C、平面镜成像大小跟物体大小有关，与物体到平面镜的距离无关，蜡烛 A向玻璃
板远离，像的大小不会变化，故C错误；
D、在实验过程中，随着蜡烛A的燃烧变短，蜡烛A的像与用来找像的蜡烛B不再重
合，故D正确。
故选：D。
【变式6】在用跳棋子探究平面镜成像特点的实验中，如图，下列叙述正确的是（
）
A．实验时桌面上铺网格纸比白纸好
B．实验环境越暗越好，玻璃板越薄越好
C．玻璃板无论怎样放置，只要能看到A的像就能确定像的位置
D．由于玻璃板有厚度，所以测量像距时，像距总是偏小
【答案】A
【解析】解：A、实验时桌面上铺网格纸更便于比较像距和物距的关系，所以比白
纸好，故A正确；B、厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以
应选用薄玻璃板，因为跳棋的像是由于跳棋反射的光源的光线经平面镜反射形成的，
所以实验环境需要光源，即需要一定的亮度，故B错误；
C、为了使像能与物体完全重合，所以玻璃板需要竖直放置，故C错误；
D、由于玻璃板有一定的厚度，所以会造成测量误差，但是具体是像距的测量误差
还是物距的测量误差，主要取决去具体的实验操作，故D错误。
故选：A。
【例题7】用如图所示装置探究平面镜成像的特点。把一张大纸铺在桌面上，纸上
竖立一块玻璃板，沿着玻璃板在纸上画一条直线OO ，代表平面镜的位置。
1
（1）把一支点燃的蜡烛放在玻璃板前面的适当位置，再拿一支外形相同但不点燃
的蜡烛，竖立着在玻璃板的后面移动，当移动到某位置时，发现该蜡烛与点燃
蜡烛的像完全重合。此说明平面镜成的像 。（选填序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的
像重合的A 、B 、C 点，用直线将A、B、C和A 、B 、C 分别连接成三角形，将
1 1 1 1 1 1
纸沿OO 对折，发现两个三角形几乎重合。此说明平面镜成的像 。（选填
1
序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（3）有同学在实验过程中，观察到点燃蜡烛的像好像总是“悬浮”在纸面上方。
造成该现象的原因可能是 。（选填序号）
A.玻璃板太厚
B.玻璃板未垂直桌面，且偏离点燃蜡烛一侧
C.玻璃板未垂直桌面，且偏向点燃蜡烛一侧【答案】（1）B；（2）C；（3）C。
【解析】解：（1）未点燃的蜡烛与点燃的蜡烛的像完全重合，可知蜡烛和它成的
像大小相等，故选：B；
（2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的
像重合的A 、B 、C 点，用直线将A、B、C和A 、B 、C 分别连接成三角形，将纸
1 1 1 1 1 1
沿OO 对折，发现两个三角形几乎重合，即两个三角形关于OO 成轴对称，则对应点
1 1
（物和像）连线与镜面垂直且到镜面距离相等，故选：C；
（3）前面点燃蜡烛的像总是“悬浮”在纸面上方，如图所示，
造成该现象的原因是玻璃板未竖直放置且偏向点燃的蜡烛方向，故选：C。
故答案为：（1）B；（2）C；（3）C。
【变式7】利用图甲装置探究“平面镜成像的特点”。
（1）在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把点燃的蜡烛 A放
在玻璃板前面，拿 （选填“点燃”或“未点燃”）的蜡烛B竖立在玻
璃板后面移动，直到看上去蜡烛B跟 完全重合。
（2）为了探究平面镜成像的虚实，将一张白卡片竖直放在蜡烛 B所在的位置，应在玻璃板 （选填“前”或“后”）面观察白卡片上是否有A的像。
（3）图乙是小明某次测量蜡烛A到平面镜的距离为 cm；将蜡烛靠近玻璃
板一些，像的大小将 （选填“变大”、“变小”或“不变”）。
（4）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像大致位置在图中的
（选填①或②）处。
【答案】（1）未点燃；蜡烛A的像；（2）后；（3）3.75；不变； （4）②。
【解析】解：（1）如果点燃玻璃板后方的蜡烛B，平面镜则因为光太亮而几乎无法
分清镜中的烛焰是像的烛焰还是对面B的烛焰，难以确定像的位置，从而对实验造
成影响，所以实验过程中蜡烛 B不需要点燃，拿未点燃的蜡烛 B竖立在玻璃板后面
移动，直到看上去蜡烛B跟蜡烛A的像完全重合；
（2）实像可以在光屏上承接到，而虚像则不能，把光屏放在玻璃板后，在玻璃板
后面观察白卡片上是否有A的像；
（3）由图乙知：刻度尺上 1cm 之间有 10 个小格，所以一个小格代表的长度是
0.1cm＝1mm，即此刻度尺的分度值为1mm，估读为3.75cm；
平面镜成像所成的像与物的大小相同，将点燃的蜡烛逐渐靠近玻璃板，它的像将不
变；
（4）如下图，作出蜡烛火焰关于平面镜的对称点，可知在实验中如果把平板玻璃
向左倾斜（如图丙），观察到蜡烛的像的大致位置在图中的②处；
故答案为：（1）未点燃；蜡烛A的像；（2）后；（3）3.75；不变； （4）②。
三、球面镜：
1.凹面镜：
（1）定义：用球面的内表面作反射面；
（2）性质：凹面镜能把射向它的平行光线会聚在一点；把这一点称为焦点；
从焦点射向凹面镜的反射光是平行光；
（3）应用：太阳灶、手电筒、汽车头灯、反射式天文望远镜；（4）成像原理：光的反射；规律大小与凸透镜基本相同，光路图可以了解；
①02f；
④u=2f：倒立等大的实像，物、像同侧，v=2f；
⑤u>2f：倒立缩小的实像，物、像同侧，f
