专题04 光现象作图（原卷版）
类型一 光的反射作图
【方法技巧】准确作图要求：
（1）反射角等于入射角，像物到镜面等距。（相等）
（2）法线与反射面垂直，像物连线与镜面垂直。（垂直）
（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。（虚实）
【专项训练】
1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．
2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，
并标出反射角的大小。
3 如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
4.图中A和B是放在平面镜前完全相同的两支蜡烛，请画图表示眼睛从什么方向向平面镜看
去时，两支蜡烛的像重叠。5.如图所示，要将一束太阳光AO反射到室内的B点，请你在O点正确地填入平面镜，并标出
反射角r。 保留作图痕迹
6.太阳光线跟水平方向成 角，为了使反射光线水平行进，请在图中画出平面镜的位置并标
出反射角的度数。
7.根据平面镜成像特点，在图丙中画出物体AB所成的像。
8.如图所示，家用小轿车的前挡风玻璃都是斜的。
(1)请在图中画出司机眼睛(A点)通过挡风玻璃看到车内装饰物(B点)的像的光路图。
(2)请根据上图，分析轿车的前挡风玻璃做成倾斜的原因。9.检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像。
请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

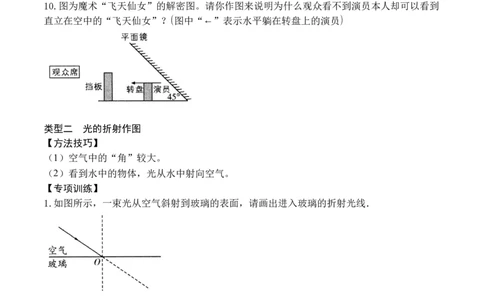

10.图为魔术“飞天仙女”的解密图。请你作图来说明为什么观众看不到演员本人却可以看到
直立在空中的“飞天仙女”？(图中“←”表示水平躺在转盘上的演员)
类型二 光的折射作图
【方法技巧】
（1）空气中的“角”较大。
（2）看到水中的物体，光从水中射向空气。
【专项训练】
1.如图所示，一束光从空气斜射到玻璃的表面，请画出进入玻璃的折射光线．
2.“珍爱生命，注意安全”是我们应具备的安全意识。由于光的折射，池水看起来比实际的
浅，夏季要特别注意防范溺水事故。用A、A'分别表示池底和看到的“池底”，请在图中画
出人眼看到的池底的光路图。3.如图，S点是岸边路灯的位置，S'点是潜水员A看到的路灯位置，请画出S点发出的一条光
线进入潜水员眼睛的光路。

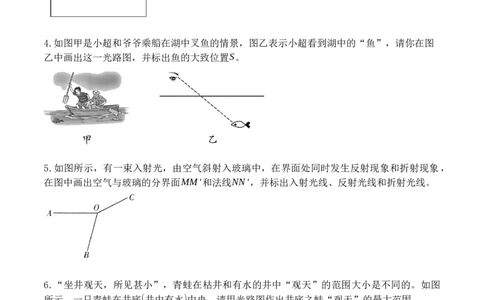

4.如图甲是小超和爷爷乘船在湖中叉鱼的情景，图乙表示小超看到湖中的“鱼”，请你在图
乙中画出这一光路图，并标出鱼的大致位置S。
5.如图所示，有一束入射光，由空气斜射入玻璃中，在界面处同时发生反射现象和折射现象，
在图中画出空气与玻璃的分界面MM'和法线NN'，并标出入射光线、反射光线和折射光线。
6.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图
所示，一只青蛙在井底(井中有水)中央，请用光路图作出井底之蛙“观天”的最大范围。
7.如图甲所示，潜水员眼睛在水下方 A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折
射光线．
8.(1)如图甲所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
(2)图乙中的两架飞机A、B，一架是实际飞机，一架是人从潜水艇中观察到的该飞机的像，
请作出该过程的示意图。
