单元 04 光现象
真题模拟练
（时间：60分钟 分值： 100分 ）
一、选择题（共10小题，每题3分，共30分）
1.（广西桂林） 4月30日，桂林出现日晕天象奇观如图所示，其彩色光环与彩虹的成因相同，
都属于（ ）
A. 光的色散 B. 平面镜成像
C. 光的反射 D. 光的直线传播
【答案】A
【解析】彩虹是太阳光照射到空中，穿过了漂浮在大气中的水雾，发生光的折射形成的，是光
的色散现象，彩色光环与彩虹的成因相同，所以也是光的色散。
故选A。
2.（黑龙江省伊春市）如图所示的光现象中，可用光的折射规律解释的是
A. 日晷指针形成的影子
B. 小鸟在水中的倒影
C. 手在墙上形成的影子
D. 筷子在水面处“弯折”【答案】D
【解析】
A、日晷指针形成的影子，是由光的直线传播形成的，故A不符合题意；
B、水中的倒影，属于平面镜成像，是由光的反射形成的，故B不符合题意；
C、手在墙上形成影子，是由光的直线传播形成的，故C不符合题意；
D、水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折
射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉筷子折断了，故D符合
题意。
故选：D。
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的
形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、
平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射
现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习
过程中要善于利用所学知识解释有关现象，达到学以致用的目的。

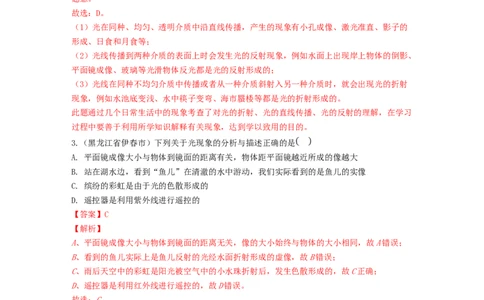

3.（黑龙江省伊春市）下列关于光现象的分析与描述正确的是
A. 平面镜成像大小与物体到镜面的距离有关，物体距平面镜越近所成的像越大
B. 站在湖水边，看到“鱼儿”在清澈的水中游动，我们实际看到的是鱼儿的实像
C. 缤纷的彩虹是由于光的色散形成的
D. 遥控器是利用紫外线进行遥控的
【答案】C
【解析】
A、平面镜成像大小与物体到镜面的距离无关，像的大小始终与物体的大小相同，故A错误；
B、看到的鱼儿实际上是鱼儿反射的光经水面折射形成的虚像，故B错误；
C、雨后天空中的彩虹是阳光被空气中的小水珠折射后，发生色散形成的，故C正确；
D、遥控器是利用红外线进行遥控的，故D错误。
故选：C。
（1）平面镜成像特点：平面镜所成的像是虚像，物体和像大小相同，物体到平面镜的距离和
像到平面镜的距离相 等，物体和像关于平面镜对称；
（2）光从一种介质斜射入另一种透明介质时，会发生折射；
（3）彩虹的形成属于光的色散现象；
（4）遥控器是利用红外线进行遥控的。
本题考查了平面镜成像的特点、光的折射、光的色散、红外线、紫外线的作用，属于基础题。

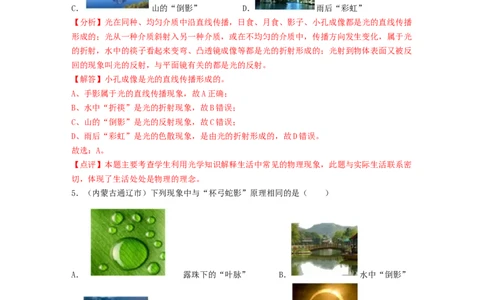

4．（辽宁省营口市）下列光现象中与小孔成像原理相同的是（ ）A． “手影”游戏 B． 水中“折筷”
C． 山的“倒影” D． 雨后“彩虹”
【分析】光在同种、均匀介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播
形成的；光从一种介质斜射入另一种介质，或在不均匀的介质中，传播方向发生变化，属于光
的折射，水中的筷子看起来变弯、凸透镜成像等都是光的折射形成的；光射到物体表面又被反
回的现象叫光的反射，与平面镜有关的都是光的反射。
【解答】小孔成像是光的直线传播形成的。
A、手影属于光的直线传播现象，故A正确；
B、水中“折筷”是光的折射现象，故B错误；
C、山的“倒影”是光的反射现象，故C错误；
D、雨后“彩虹”是光的色散现象，是由光的折射形成的，故D错误。
故选：A。
【点评】本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密
切，体现了生活处处是物理的理念。
5．（内蒙古通辽市）下列现象中与“杯弓蛇影”原理相同的是（ ）
A． 露珠下的“叶脉” B． 水中“倒影”
C． 空中“彩虹” D． 日环食
答案：B
【分析】
（1）光在同种、均匀介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播形
成的；（2）光从一种介质斜射入另一种介质，或在不均匀的介质中，传播方向发生变化，属于光的
折射，水中的筷子看起来变弯、凸透镜成像等都是光的折射形成的；
（3）光射到物体表面又被反回的现象叫光的反射，与平面镜有关的都是光的反射。
【解答】杯弓蛇影指的是弓在酒中成的虚像，也就是平面镜成像，是由光的反射形成的；
A、露珠下的“叶脉”被放大是由于光的折射形成的，故A错误；
B、水中“倒影”属于平面镜成像，是由于光的反射形成的，故B正确；
C、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，
白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现
彩虹是由光的色散形成的，故C错误；
D、日环食是由光的直线传播形成的，故D错误。
故选：B。

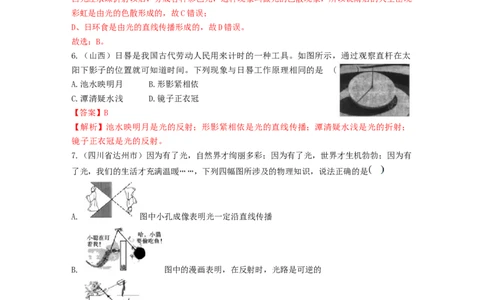

6.（山西）日晷是我国古代劳动人民用来计时的一种工具。如图所示，通过观察直杆在太
阳下影子的位置就可知道时间。下列现象与日晷工作原理相同的是 ( )
A.池水映明月 B.形影紧相依
C.潭清疑水浅 D.镜子正衣冠
【答案】B
【解析】池水映明月是光的反射；形影紧相依是光的直线传播；潭清疑水浅是光的折射；
镜子正衣冠是光的反射。
7.（四川省达州市）因为有了光，自然界才绚丽多彩；因为有了光，世界才生机勃勃；因为有
了光，我们的生活才充满温暖 ，下列四幅图所涉及的物理知识，说法正确的是
A. 图中小孔成像表明光一定沿直线传播
B. 图中的漫画表明，在反射时，光路是可逆的
C. 图中小猫没有叉到鱼是因为鱼在水中的像比实际位置深一些
D. 图是教室里的投影仪，若想使光屏上的像更大一些，应将凸透镜向上移动
【答案】B【解析】
A、小孔成像表明光在同一种均匀介质中沿直线传播，故A错误
B、小聪和小猫彼此能看到对方，说明在光反射时，光路可逆，故B正确。
C、光从一种介质斜射入另外一种介质时，光的传播方向发生改变，因为光的折射水里的看到
的鱼比实际位置要浅一些，故C错误
D、当物体在一倍焦距以外时，凸透镜成的是倒立的实像，物距越小成的像越大。因此应将凸
透镜往下移，故D错误。
故选：B。
（1）光在同一种均匀介质中沿着直线传播。
（2）光在传播过程中光路可逆。
（3）光从一种介质斜射入另外一种介质时，光的传播方向发生改变，因为光的折射水里的看
到的鱼比实际位置要浅一些。
（4）当物体在一倍焦距以外时，凸透镜成的是倒立的实像，物距越小成的像越大。物体在一
倍焦距以内时成的是正立的，放大的虚像。
本题考查了光沿直线传播的条件，光的反射现象，光的折射现象，光路可逆，凸透镜成像规律
等众多知识点综合性较强。
8. （四川省眉山市）下列光现象中，属于光的反射现象的是（ ）
A. 通过平静的湖面可以看到蓝天白云
B. 游泳池注水后，看上去好像变浅了
C. 太阳光经过三棱镜后可以产生彩色光带
D. 阳光透过树叶的缝隙射到地面上，形成圆形光斑
【答案】A
【解析】
A．通过平静的湖面可以看到蓝天白云，是白云通过光的反射，在水面上成像，故A符合题意；
B．游泳池注水后，看上去好像变浅了，是池底反射的光从水中斜射入空气中时发生折射，折
射角大于入射角，折射光线偏离法线，人逆着折射光线看到的比实际位置偏高的虚像，故B不
符合题意；
的
C．太阳光经过三棱镜后可以产生彩色光带，是光 色散现象，属于光的折射，故C不符合题
意；
D．阳光透过树叶的缝隙射到地面上，形成圆形光斑，是光通过树叶缝隙沿直线传播形成的小
孔成像现象，故D不符合题意。故选A。
9. （湖北省鄂州市）下列现象中，对应的物理知识属于“光的直线传播”的是（ ）
A. 雨后的彩虹 B. 射击瞄准时要做到“三点一线”
C. 在平静的湖面可以看到蓝天白云 D. 游泳池注水后，看上去好像变浅了
【答案】B
【解析】A．雨后的彩虹是光的折射和光的色散，故A不符合题意；
B．射击瞄准时要做到“三点一线”，利用光的直线传播，故B符合题意；
C．在平静的湖面可以看到蓝天白云，是光的反射，故C不符合题意；
D．游泳池注水后，看上去好像变浅了，是光的折射，故D不符合题意。
故选B。
10. （湖北省鄂州市）如图是小天同学探究光的反射定律的实验过程。下列说法错误的是（
）
A. 实验中使用硬纸板是为了显示光的传播路径
B. 图甲中∠EOM是入射角
C. 图乙的现象说明反射光线跟入射光线和法线在同一平面内
D. 图丙和图甲中的现象说明在反射现象中光路是可逆的
【答案】B
【解析】
A．如果看不见光的传播路径，就无法对光线研究，安装一个硬纸板后，我们就可以在硬纸板
上看到光的传播路径，A正确，故A不符合题意；
B．入射光线与法线的夹角为入射角，图甲中∠EON是入射角，B错误，故B符合题意；
C．将纸板沿ON向后翻转，则看不到反射光线，故图乙的现象说明反射光线跟入射光线和法线
在同一平面内，C正确，故C不符合题意；
D．让光线沿原来反射光线入射，则反射光线沿原来的入射光线射出，图丙和图甲中的现象说
明在反射现象中光路是可逆的，D正确，故D不符合题意。
故选B。
二、填空题（共10小题，每空1分，共30分）
11．（四川省绵阳）如图所示，装有水的长方体水槽水平放置，固定在左壁上的激光笔发出的
一束红光射到水面上的O点，红光与水面夹角是45°，反射光射到右壁上的A点，折射光射到
右壁上的B点，则A点到水面的距离
（选填“大于”“小于”或“等于”）B点到水面的距离；往水槽内注水，水面上升
2cm，此时反射光射到右壁上的C点，则A、C之间的距离是 cm。（点A、B、C未在图
中标出）答案为：小于；4。
【分析】
（1）当光从空气斜射入水中时，入射角大于折射角；
（2）根据反射定律、折射定律画出光路图，根据数学几何知识即可解题。
【解答】解：如图所示： ，光空气斜射入水中，折射光线偏向法
线，因此A到水面的距离小于B到水面的距离；由几何知识可知AODC是一个平行四边形，因
此AC＝OD，三角形ODE是一个等腰直角三角形，OD是水面上升高度的两倍，AC＝OD，所以AC
的距离为4cm。
故答案为：小于；4。
12. 利用激光笔和水槽等器材观察光从空气进入水中发生的折射现象，下图是光束在空气和水
中传播的径迹。请完成下列问题：
（1）请在图中标出入射角和折射角；___________
（2）为了提高光在水中传播径迹的可见度，可采取的措施有①___________； ②___________。【答案】 ①. ②. 让环境亮度变暗 ③. 水中滴入牛奶；
水中滴入茶水等有色液体；让光束贴着水槽壁传播
【解析】
（1）如图所示，绿色的线为水面，水面上方的光线分别为入射光线和反射光线，水面下方的
为折射光线，而反射光线与入射光线、折射光线与入射光线都分居法线两侧，那么水面上方左
边的是入射光线，入射角、折射角是指入射光线与法线的夹角和折射光线与法线的夹角，那么
先作出法线，便可作出入射角及折射角，所以作图如下：
（2）光在水中是沿直线传播的，水是无色透明的，为了观察水中光的传播路径，可以在水中
加入有色液体或增加一些悬浮杂质，也可以减暗环境光线，减小环境光线对水中光线的影响。
13．（精选•哈尔滨）如图所示，桥在水中形成的“倒影”是________（选填“虚”或
“实”）像，这个像是光的 ________（选填“反射”或“折射”）形成的。
答案：虚；反射
【解答】解：桥在水中形成的“倒影”属于平面镜成像，是光的反射形成的虚像。
故答案为：虚；反射。
14．（精选•广东）小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所
示，弟弟在A处看不到硬币，这是因为光沿 传播。小明向杯中缓缓注水后，弟弟
能看到硬币了，这是由光的 产生的现象，弟弟看到的是硬币的 （选填
“实”或“虚”）像。答案：直线；折射；虚。
【解答】
（1）弟弟在A处看不到硬币，是由于杯的边缘部分挡住了来自硬币的光线，光线进入不到
眼睛，所以眼睛看不到硬币，这说明了光在均匀介质中是沿直线传播的；
（2）当杯中缓缓注水后，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光
线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的
位置比物体的实际位置偏高）。
故答案为：直线；折射；虚。
15、（精选·湖南株洲·T21）如图是根据初中物理光学内容绘制的知识结构图，线条表示知
识间的逻辑联系。
（1）A、B两处应分别填写的物理原理是 _____和 _____（填“直线传播”或“光路可逆”）。
（2）C、D两处应分别填写的光学元件是 _____和 _____（填“平面镜”或“透镜”）。
（3）图中表示光沿直线传播的物理模型是 _____。
【答案】直线传播 光路可逆 透镜 平面镜 光线
【解析】
（1）由图可知，与A相连的有光线、小孔成像及光速，小孔成像是光的直线传播形成的，A处
应填“直线传播”，光的反射和光的折射现象中光路是可逆的，则B处应填“光路可逆”。
（2）由图可知，与C相连的是折射，则C处应填“透镜”，与D相连的是反射，则D处应填
“平面镜”。
（3）在物理学中，我们用光线来表示光的传播路径，所以表示光沿直线传播的物理模型是光
线。
16．（精选•凉山州）如图所示是光在空气和玻璃两种介质中传播时同时发生反射和折射的光
路图，其中 是入射光线，折射角的大小是 。答案为：BO；35。
【解答】由图可知，∠BOM′＝60°，所以∠BON＝90°﹣30°＝60°，同理∠AON＝60°；
根据反射角等于入射角，所以NN′为法线，MM′为界面，而折射光线和入射光线分别位
于法线两侧，则OC一定为折射光线，BO为入射光线，OA为反射光线；
由图可知，折射角为：∠CON′＝90°﹣55°＝35°。
故答案为：BO；35。
17.（精选·辽宁阜新）家用小轿车的前挡风玻璃相当于______镜，一般都是______ （选填“竖
直”或“倾斜”）安装的，这是为了使车内景物所成______（选填“实像”或“虚像”）的位
置在轿车前面的______（“正前方”或“正上方”）。
【答案】平面 倾斜 虚像 正上方
【解析】小汽车前面的挡风玻璃相当于平面镜，平面镜成像的特点是像与物关于镜面对称，如
果竖直安装，成的虚像会在正前方，干扰司机观察路况，倾斜安装可以使像成在正上方，不干
扰司机观察路况。
18.（精选·广西桂林）如图甲所示是小林“探究平面镜成像时像与物的关系”的装置，其中A、
B蜡烛完全相同，玻璃板固定在50cm处。
（1）小林应选择较______（选填“厚”或“薄”）的玻璃板进行实验；
（2）A蜡烛固定在10.0cm处，发现B蜡烛在90.0cm处时与A蜡烛的像完全重合，可初步得
出：像与物到平面镜的距离______；
（3）B蜡烛能跟A蜡烛的像完全重合，说明：平面镜所成的像与物体的大小______。在图乙
中，若图中的人走下桥，她们在水中的像大小______。
【答案】薄 相等 相等 不变【解析】
（1）由于玻璃板的前后两个表面都会发生光的反射而成像，如果玻璃板太厚，会出现两个像，
影响实验效果，而玻璃板的两个像基本重合，对实验影响较小，所以应选择薄玻璃板进行实验。
（2）A蜡烛固定在10.0cm处，发现B蜡烛在90.0cm处时与A蜡烛的像完全重合，此时物距
和像距都为40.0cm，所以可以初步得出像与物到平面镜的距离相等。
（3）B蜡烛能与A蜡烛的像完全重合，可以说明平面镜所成的像与物体的大小相等。
[4]因为平面镜成像的大小与位置无关，所以在图乙中，若图中的人走下桥，她们在水中的像
大小不变。
19.（精选•宿迁）用如图所示装置探究平面镜成像特点。
（1）将蜡烛、薄玻璃板、光屏和刻度尺按如图所示放置，则在光屏上______（选填“能”或
“不能”）呈现烛焰的像，说明物体通过平面镜成的是______像。
（2）用焦距为8cm的凸透镜替换薄玻璃板，若不改变蜡烛的位置，则应将光屏向 ______（选
填“左”或“右”）移动，才能在光屏上呈现烛焰清晰的像。生活中的 ______（选填“照相
机”、“投影仪”或“放大镜”）就是利用这样的成像原理工作的。
答案：（1）不能；虚；（2）左；照相机。
【考点】平面镜成像的特点、原理、现象及其实验方案．版权所有
【解答】
（1）根据平面镜成像的特点可知，平面镜成的虚像，因此光屏上不能接收到烛焰的像；
（2）由图可知物距u＝30.0cm﹣10.0cm＝20.0cm，20cm＞16cm，即u＞2f，根据凸透镜成像规
律可知，此时成倒立缩小的实像，像距f＜v＜2f，即8cm＜v＜16cm，结合图可知像位于
38cm～46cm之间，因此应将光屏向左移到才能在光屏上呈现烛焰清晰的像；此时凸透镜成像
情况符合照相机的成像原理。
故答案为：（1）不能；虚；（2）左；照相机。
20．（精选•泰安）一幅装饰画在平面镜中的像到平面镜的距离是3m，则装饰画到平面镜的距
离是 m。
答案：3。
【解答】因为平面镜成的像到镜的距离与物到镜的距离相等，装饰画的像离镜3m，装饰画离
镜也应是3m。
故答案为：3。三、实验探究题（共6小题，每空1分，共20分）
21.（3分）（广西贵港） 探究光的反射规律的实验装置如图甲所示，平面镜的上方垂直放置
一块附有量角器的白色光屏，它由可以绕ON折转的E、F两块板组成。
（1）让一束光沿着E板从A点射到镜面的O点，由于光在E板发生_______反射（选填“镜
面”或“漫”），从光屏前不同方向都可以看到E板上光线AO的径迹。
的
（2）让一束光沿着E板从A点射到镜面 O点，将纸板沿ON向后折，此时在NOF面上看不到
反射光线，如图乙所示。此实验现象说明光反射时，_______；
（3）实验中，观察到入射角为45°时，反射角也为45°，由此就得出“光反射时，反射角等
的
于入射角” 结论。你认为有何不妥之处?_______。
【答案】
（1）漫
（2）入射光线、法线、反射光线三线在同一个平面内
（3）没有多次实验得到普遍规律
【解析】
（1）由于从各个方向都能看到光，故由于光在E板发生漫反射。
（2）将纸板沿ON向后折，此时在NOF面上看不到反射光线，不在同一平面内就看不到反射
光线，说明入射光线、法线、反射光线三线在同一个平面内。
（3）仅仅一次无法得出结论，因为没有多次实验得到普遍规律。
【分析】
（1）在探究光的反射规律的时候，光在纸光屏的后表面发生了漫反射，用来显示光路，但硬
纸板需要与平面镜垂直才能与光线接触；；
（2）光发生反射时，通过折转光屏的方式可以判断，反射光线、入射光线和法线在同一平面
内；
（3）光发生反射时，反射光线与法线的夹角为反射角，入射光线与法线的夹角为入射角，改
变入射角的大小关系，探究入射角和反射角的大小关系，使实验结论更有说服力。
22. （4分）（广西桂林）如图甲所示是小林“探究平面镜成像时像与物的关系”的装置，其
中A、B蜡烛完全相同，玻璃板固定在50cm处。（1）小林应选择较______（选填“厚”或“薄”）的玻璃板进行实验；
（2）A蜡烛固定在10.0cm处，发现B蜡烛在90.0cm处时与A蜡烛的像完全重合，可初步得出：
像与物到平面镜的距离______；
（3）B蜡烛能跟A蜡烛的像完全重合，说明：平面镜所成的像与物体的大小______。在图乙中，
若图中的人走下桥，她们在水中的像大小______。
【答案】 ①. 薄 ②. 相等 ③. 相等 ④. 不变
【解析】
（1）由于玻璃板的前后两个表面都会发生光的反射而成像，如果玻璃板太厚，会出现两个像，
影响实验效果，而玻璃板的两个像基本重合，对实验影响较小，所以应选择薄玻璃板进行实验。
（2）A蜡烛固定在10.0cm处，发现B蜡烛在90.0cm处时与A蜡烛的像完全重合，此时物距
和像距都为40.0cm，所以可以初步得出像与物到平面镜的距离相等。
（3）B蜡烛能与A蜡烛的像完全重合，可以说明平面镜所成的像与物体的大小相等。因为平
面镜成像的大小与位置无关，所以在图乙中，若图中的人走下桥，她们在水中的像大小不变。
23.（5分）（贵州省安顺市） 在探究“光的反射规律”的实验中，为了确定反射光线和入射
光线的位置关系，实验器材有:可旋转的光屏（如图甲所示，光屏的A、B两部分均可绕轴ON
旋转）、平面镜和激光电筒。如图乙所示，将光屏立放在水平放置的镜面上，让激光电筒发出
的光沿光屏A入射到O点。（1）实验中，光屏A是用来呈现_______光线的，为了观察到完整的光路，光屏B需旋转到图
乙中的位置_______（填序号）；
（2）旋转光屏A到位置1时，也同时需要旋转光屏B到位置3才能观察到完整光路，通过以上
操作过程可知，要观察完整的光路，光屏A、B两部分旋转后要处于________；
（3）记录多次实验光路，进一步研究发现反射光线和入射光线关于转轴ON对称，这条过入射
点并_______于镜面的直线ON叫做________，根据这条线便可以确定反射光线和入射光线的位
置关系。
【答案】 ①. 入射 ②. 2 ③. 同一平面 ④. 垂直 ⑤. 法线
【解析】
（1）由题知，让激光电筒发出的光沿光屏A入射到O点，因此光屏A是用来呈现入射光线的。
由光的反射定律可知，反射光线与入射光线在同一平面内，因此为观察到完整的光路，需将光
屏B需旋转到图乙中的位置2，使光屏A和光屏B在同一平面内。
（2）由图乙可知，旋转光屏A到位置1，旋转光屏B到位置3时，光屏A和光屏B在同一平
面内，此时才能观察到完整光路，说明要观察完整的光路，光屏A、B两部分旋转后要处于同
一平面。
（3）由光的反射定律可知，反射光线与入射光线分居在法线两侧，反射角等于入射角，即反
射光线与入射光线关于法线对称，研究发现反射光线和入射光线关于转轴ON对称，因此转轴
ON即为法线所在位置，法线与镜面垂直，因此过入射点并垂直于镜面作直线即为法线。
24．（3分）（四川省攀枝花）物理教研小组做“研究光的折射和反射规律”实验，根据实验
现象绘制了如图所示的光从空气射入水中时的光路图。
（1）光从空气射入水中时，传播速度将 （选填“变大”、“不变”或“变小”）
（2）当θ角增大5°，入射光线与反射光线的夹角将 （选填“增大”或“减小”）
°。答案：（1）变小；（2）减小；10。
【分析】
（1）光在不同介质中的传播速度不同，在水和玻璃中的传播速度均小于在空气中的速度。
（2）光的反射定律中，反射角等于入射角。
【解答】
（1）光从空气射入水中时，传播速度将变小。
（2）当θ角增大5°，即入射光线与水面的夹角增大5°，所以入射角减小5°，反射角也减小5°，
所以入射光线与反射光线的夹角将减小10°。
故答案为：（1）变小；（2）减小；10。
【点评】知道光从不同介质中的传播速度不同，理解光的反射定律，可解答此题。
25．（四川省绵阳）（6分）用如图所示装置探究平面镜成像的特点。把一张大纸铺在桌面上，
纸上竖立一块玻璃板，沿着玻璃板在纸上画一条直线OO，代表平面镜的位置。
1
（1）把一支点燃的蜡烛放在玻璃板前面的适当位置，再拿一支外形相同但不点燃的蜡烛，竖
立着在玻璃板的后面移动，当移动到某位置时，发现该蜡烛与点燃蜡烛的像完全重合。此说明
平面镜成的像 。（选填序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的像重合的A、
1
B、C 点，用直线将A、B、C和A、B、C 分别连接成三角形，将纸沿OO 对折，发现两个三角
1 1 1 1 1 1
形几乎重合。此说明平面镜成的像 。（选填序号）
A.是虚像
B.大小与物体的大小相等
C.和物体到平面镜的距离相等，和物体连线与镜面垂直
（3）有同学在实验过程中，观察到点燃蜡烛的像好像总是“悬浮”在纸面上方。造成该现象
的原因可能是 。（选填序号）
A.玻璃板太厚
B.玻璃板未垂直桌面，且偏离点燃蜡烛一侧C.玻璃板未垂直桌面，且偏向点燃蜡烛一侧
答案：（1）B；（2）C；（3）C。
【分析】（1）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支
放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的
位置，同时也可以比较物像大小关系；
（2）平面镜成像时，物像连线与镜面垂直且物和像到镜面的距离相等；
（3）可画图说明像总是“悬浮”在纸面上方偏高且倾斜的原因。
【解答】解：（1）未点燃的蜡烛与点燃的蜡烛的像完全重合，可知蜡烛和它成的像大小相等，
故选：B；
（2）移动点燃的蜡烛分别到A、B、C点，重复（1）中的操作，记录与点燃蜡烛的像重合的
A1、B1、C1点，用直线将A、B、C和A1、B1、C1分别连接成三角形，将纸沿OO1对折，
发现两个三角形几乎重合，即两个三角形关于OO1成轴对称，则对应点（物和像）连线与镜
面垂直且到镜面距离相等，故选：C；
（3）前面点燃蜡烛的像总是“悬浮”在纸面上方，如图所示，
造成该现象的原因是玻璃板未竖直放置且偏向点燃的蜡烛方向，故选：C。
故答案为：（1）B；（2）C；（3）C。2
26.（贵州省遵义市）在“探究平面镜成像特点”的实验中：（1）如图甲所示，将点燃的蜡烛放置在玻璃板前，通过玻璃板能观察到蜡烛的像，其成像原
理是 ；
（2）如图乙所示为某同学完成实验后的记录纸，根据记录，他分析得出了“物体通过平面镜
所成的像到平面镜的距离与物体到平面镜的距离相等”的实验结论。请你指出该同学实验中存
在的问题： 。
答案：（1）光的反射；（2）该同学只进行一次实验就得出结论，实验结论不具有普遍性。
【分析】
（1）平面镜成像的原理是光的反射；
（2）为了使实验结论具有普遍性，应改变蜡烛A的位置多进行几次实验。
【解答】
（1）平面镜成像的原理是光的反射；
（2）该同学只进行一次实验就得出结论，实验结论不具有普遍性。
故答案为：（1）光的反射；（2）该同学只进行一次实验就得出结论，实验结论不具有普遍性。
【点评】本题考查学生实际动手操作实验的能力，并能对实验中出现的问题正确分析，探究平
面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究过程可能遇到的问题，解决办
法，合理的思考和解释来考查同学的。
四、作图题（共4小题，每小题5分，共20分）
27. （河南）图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼
的光路图，其中A点表示水中“塔尖”的位置。【答案】
【解析】首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在
水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与
O点并标上向下的箭头，即为入射光线，故如下图所示：
28.（贵州省黔东南州） 如图所示，A、B是镜前一点光源S发出的光线，经平面镜MN反射后
的两条反射光线，请在图中画出点光源S的位置。
【答案】【解析】根据光的反射定律，做两条光线的反向延长线，交点即为点光源S的像点 ，再根
据平面镜成像特点，像和物关于镜面对称，做出像点关于镜面的对称点S，即为点光源S，如
图
29．（精选·山东滨州）如图所示，光线AO与水面成45°角射在水面上，请在图中画出反射
光线、折射光线的大致位置并标出反射角的度数。
【答案】
【解析】过入射点O点作垂直界面的法线，由图可知，入射光线与界面的夹角为45°，则入射
角为90°-45°=45°根据反射角等于入射角的关系，在法线右侧的空气中作出反射光线，标出反
射角45°；根据光从空气射入水中时，折射角小于入射角，在法线右侧水中作出大致的折射光
线。如图所示：30．（精选·湖北黄石）如图所示在水面上方有一发光点S，发出三束光线分别射到容器底上
的A点和B点，以及经水面反射后到达容器右侧壁上的C点（C点未标出），已知A点在S点
的正下方，B点在A点的右侧，请根据光的折射、反射规律画出这三条光线到达A、B、C三点
的传播路径并标出C点。
【答案】
【解析】当光线从空气中垂直入射到水中时，光线不会发生偏折；当光线从空气中斜射入水中
时，折射光线会向法线方向偏折，折射角会小于入射角；根据光的反射定律可知，反射角等于
入射角、三线共面、两线分居，据此可以作出图象，如图所示：
