专题05 几种力的作图（原卷版）
考点直击

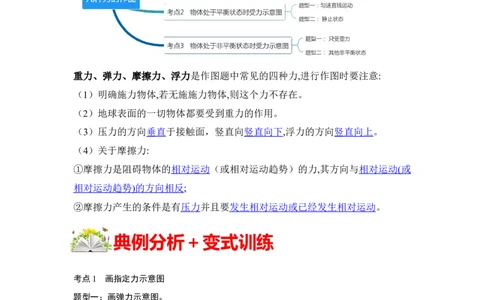

重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:
（1）明确施力物体,若无施施力物体,则这个力不存在。
（2）地球表面的一切物体都要受到重力的作用。
（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。
（4）关于摩擦力:
①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与 相对运动 ( 或
相对运动趋势 ) 的方向相反 ;
②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。
典例分析＋变式训练
考点1 画指定力示意图
题型一：画弹力示意图。
1、弹力包括拉力、压力、支持力、推力等；
2、弹力方向与物体形变方向相反。
【典例1】（春•句容市期中）画出小球与被压缩的弹簧接触时受到的弹力方向。
【变式训练】（春•宜兴市期中）如图用手向下拉弹簧，画出“弹簧对手产生弹力”F的示
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
意图。
【典例2】（精选•重庆模拟）如图所示，手提箱的A点受到200N的竖直向上的拉力，请
画出手提箱所受拉力的示意图。
【变式训练2】（春•江都区期中）一个静止在水平面上的物体，如图所示，受到大小为
100N，与地面成30°角斜向右上方的拉力，画出物体所受拉力的示意图。
题型二：画重力示意图
特别注意：重力方向总是竖直向下。
【典例1】（秋•平潭县期末）已知静止在斜面上的木块质量 m＝6kg，在图中画出木块所
受重力的示意图。
【变式训练1】（春•凉州区期末）画出图中斜面上静止的茶杯受到的重力示意图。
【变式训练2】（•福绵区 一模）一个木块从斜面上滑下，并在水平面上继续滑动。请分
别画出如图木块在斜面和水平面时所受重力的示意图。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com

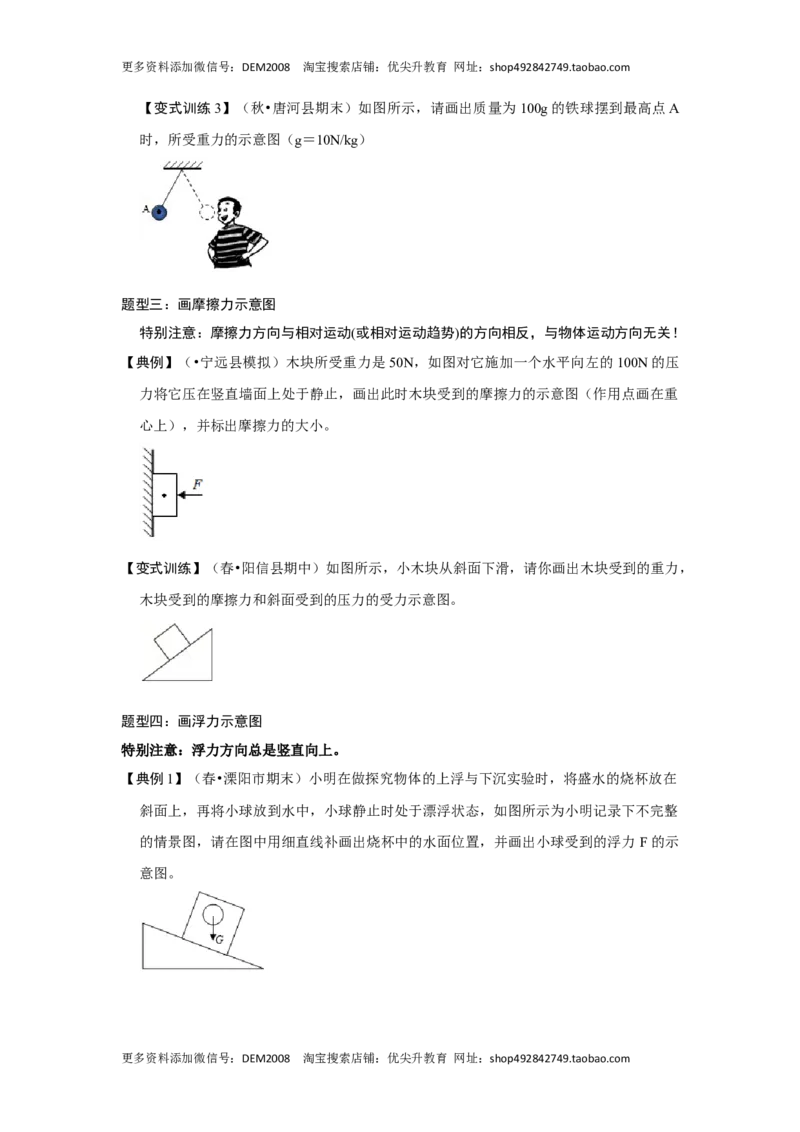

【变式训练3】（秋•唐河县期末）如图所示，请画出质量为100g的铁球摆到最高点A
时，所受重力的示意图（g＝10N/kg）
题型三：画摩擦力示意图
特别注意：摩擦力方向与相对运动(或相对运动趋势)的方向相反，与物体运动方向无关！

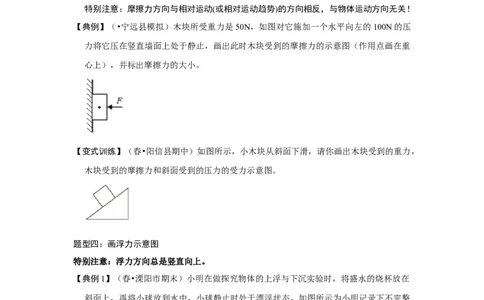

【典例】（•宁远县模拟）木块所受重力是50N，如图对它施加一个水平向左的100N的压
力将它压在竖直墙面上处于静止，画出此时木块受到的摩擦力的示意图（作用点画在重
心上），并标出摩擦力的大小。
【变式训练】（春•阳信县期中）如图所示，小木块从斜面下滑，请你画出木块受到的重力，
木块受到的摩擦力和斜面受到的压力的受力示意图。
题型四：画浮力示意图
特别注意：浮力方向总是竖直向上。

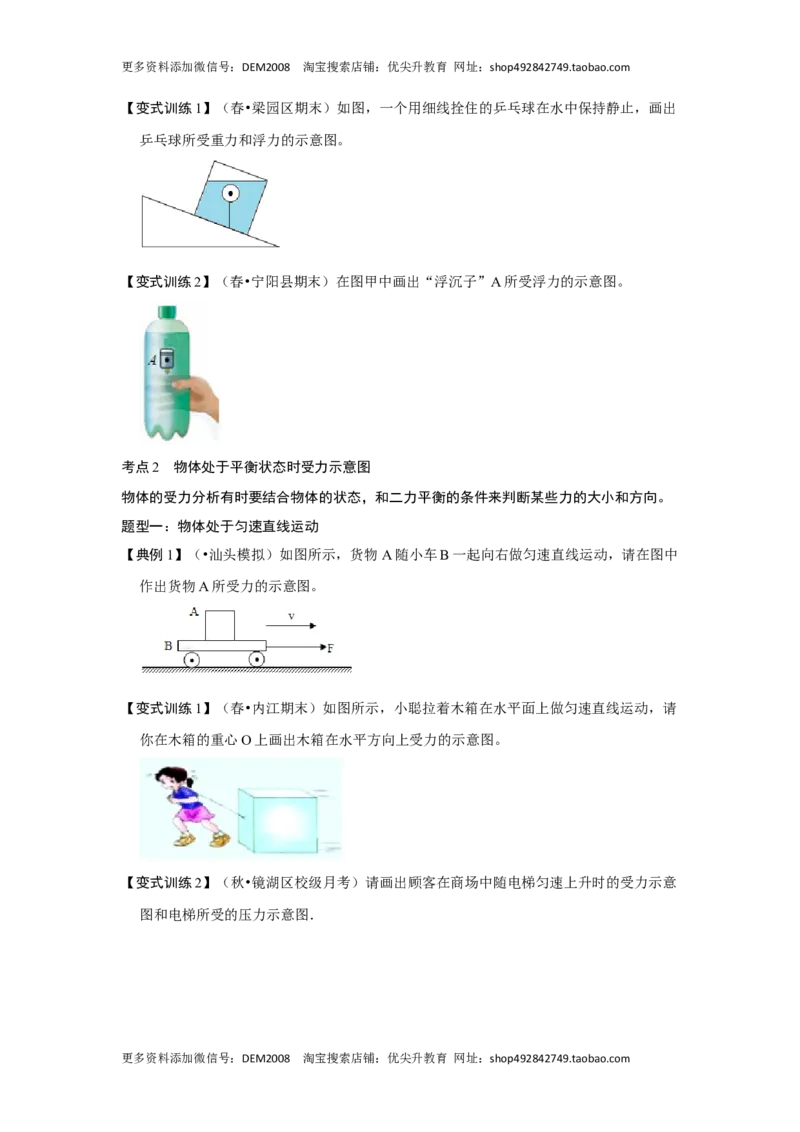

【典例1】（春•溧阳市期末）小明在做探究物体的上浮与下沉实验时，将盛水的烧杯放在
斜面上，再将小球放到水中，小球静止时处于漂浮状态，如图所示为小明记录下不完整
的情景图，请在图中用细直线补画出烧杯中的水面位置，并画出小球受到的浮力 F的示
意图。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
【变式训练1】（春•梁园区期末）如图，一个用细线拴住的乒乓球在水中保持静止，画出
乒乓球所受重力和浮力的示意图。
【变式训练2】（春•宁阳县期末）在图甲中画出“浮沉子”A所受浮力的示意图。

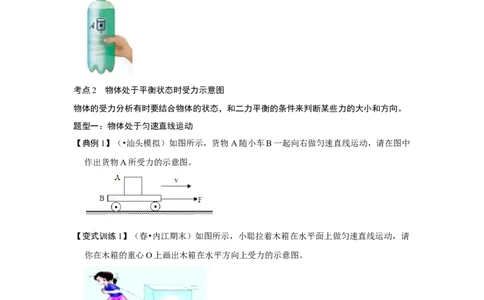

考点2 物体处于平衡状态时受力示意图
物体的受力分析有时要结合物体的状态，和二力平衡的条件来判断某些力的大小和方向。
题型一：物体处于匀速直线运动
【典例1】（•汕头模拟）如图所示，货物A随小车B一起向右做匀速直线运动，请在图中
作出货物A所受力的示意图。
【变式训练1】（春•内江期末）如图所示，小聪拉着木箱在水平面上做匀速直线运动，请
你在木箱的重心O上画出木箱在水平方向上受力的示意图。

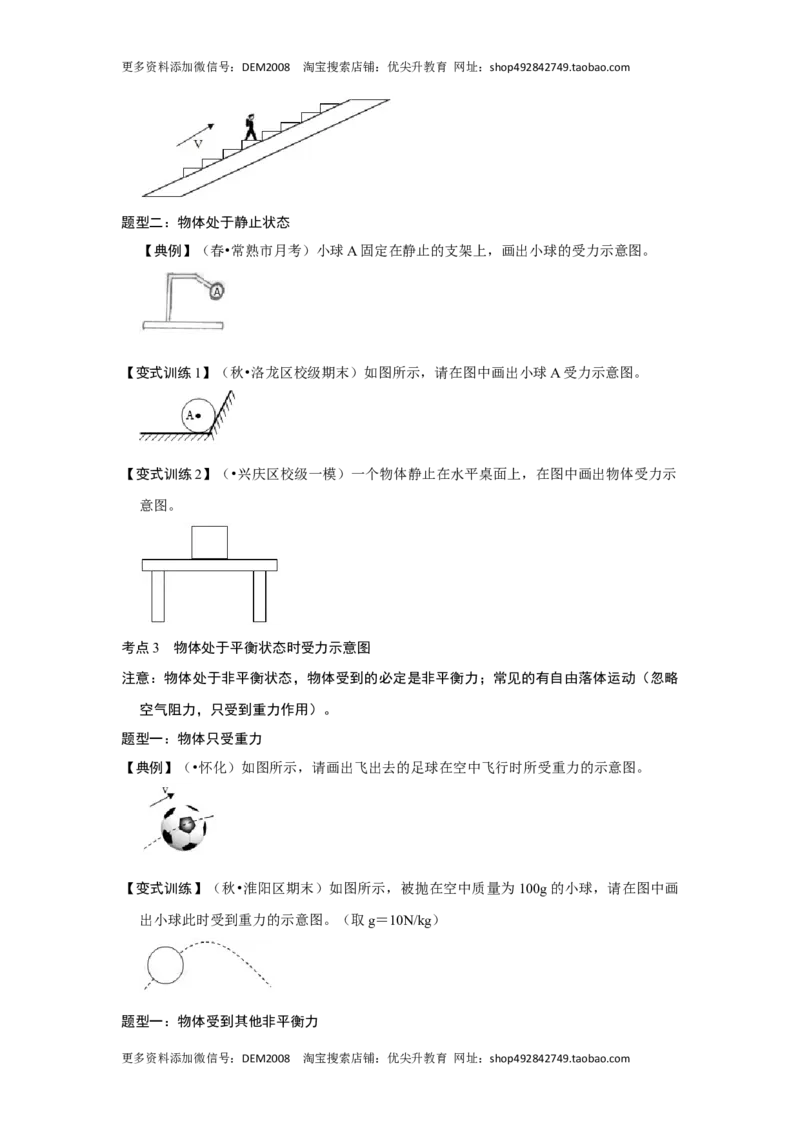

【变式训练2】（秋•镜湖区校级月考）请画出顾客在商场中随电梯匀速上升时的受力示意
图和电梯所受的压力示意图．
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
题型二：物体处于静止状态
【典例】（春•常熟市月考）小球A固定在静止的支架上，画出小球的受力示意图。
【变式训练1】（秋•洛龙区校级期末）如图所示，请在图中画出小球A受力示意图。
【变式训练2】（•兴庆区校级一模）一个物体静止在水平桌面上，在图中画出物体受力示
意图。
考点3 物体处于平衡状态时受力示意图
注意：物体处于非平衡状态，物体受到的必定是非平衡力；常见的有自由落体运动（忽略
空气阻力，只受到重力作用）。
题型一：物体只受重力
【典例】（•怀化）如图所示，请画出飞出去的足球在空中飞行时所受重力的示意图。
【变式训练】（秋•淮阳区期末）如图所示，被抛在空中质量为 100g的小球，请在图中画
出小球此时受到重力的示意图。（取g＝10N/kg）
题型一：物体受到其他非平衡力
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com

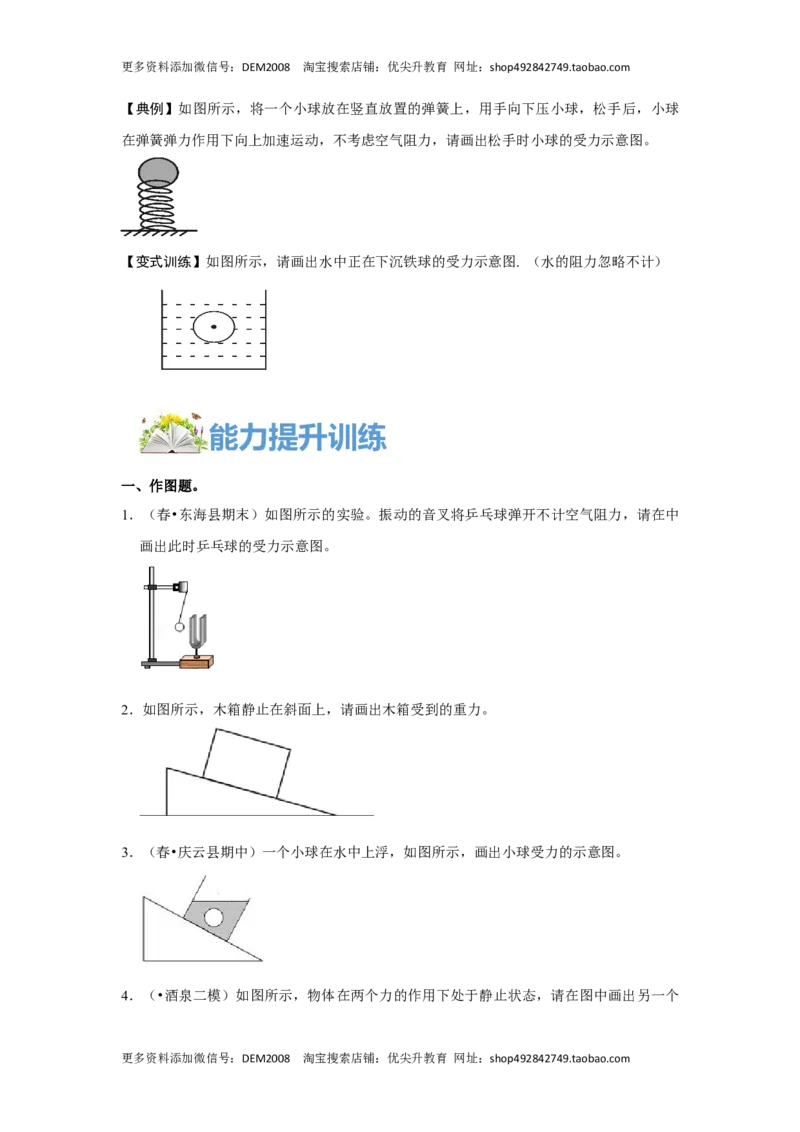

【典例】如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球
在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出松手时小球的受力示意图。
【变式训练】如图所示，请画出水中正在下沉铁球的受力示意图. （水的阻力忽略不计）
能力提升训练
一、作图题。
1．（春•东海县期末）如图所示的实验。振动的音叉将乒乓球弹开不计空气阻力，请在中
画出此时乒乓球的受力示意图。
2．如图所示，木箱静止在斜面上，请画出木箱受到的重力。
3．（春•庆云县期中）一个小球在水中上浮，如图所示，画出小球受力的示意图。

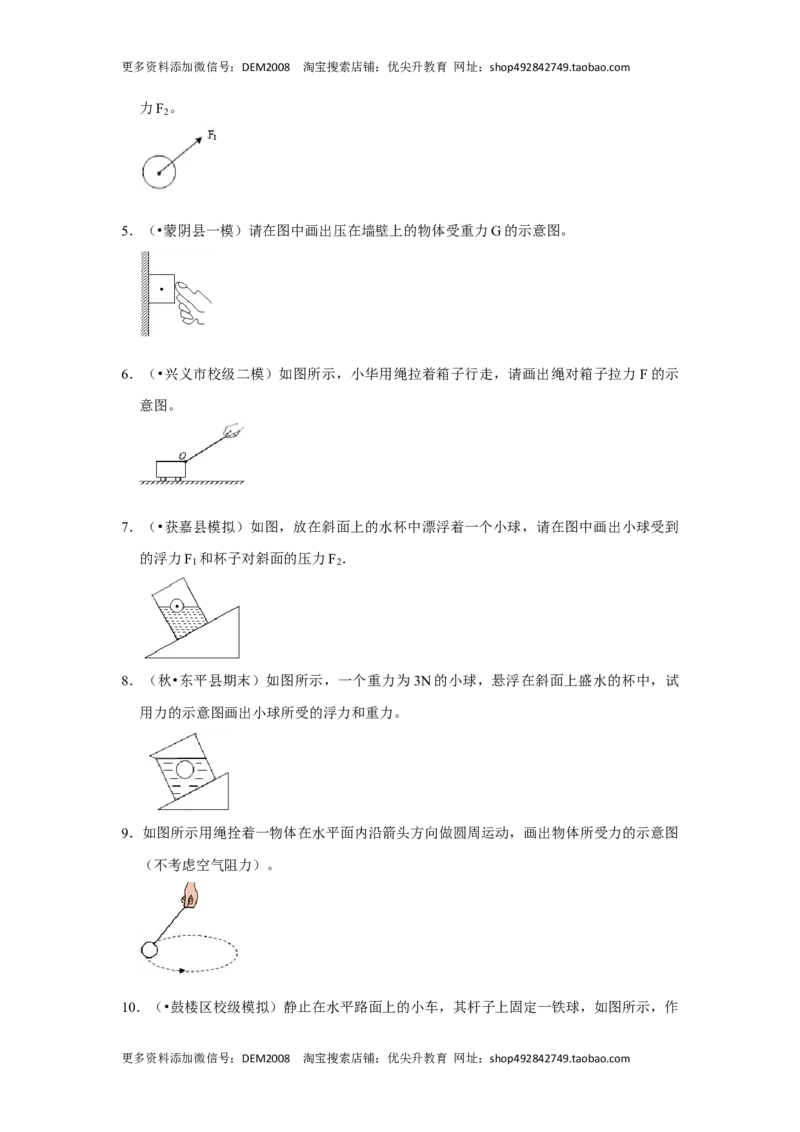

4．（•酒泉二模）如图所示，物体在两个力的作用下处于静止状态，请在图中画出另一个
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
力F 。
2
5．（•蒙阴县一模）请在图中画出压在墙壁上的物体受重力G的示意图。
6．（•兴义市校级二模）如图所示，小华用绳拉着箱子行走，请画出绳对箱子拉力F的示
意图。
7．（•获嘉县模拟）如图，放在斜面上的水杯中漂浮着一个小球，请在图中画出小球受到
的浮力F 和杯子对斜面的压力F ．
1 2
8．（秋•东平县期末）如图所示，一个重力为3N的小球，悬浮在斜面上盛水的杯中，试
用力的示意图画出小球所受的浮力和重力。
9．如图所示用绳拴着一物体在水平面内沿箭头方向做圆周运动，画出物体所受力的示意图
（不考虑空气阻力）。

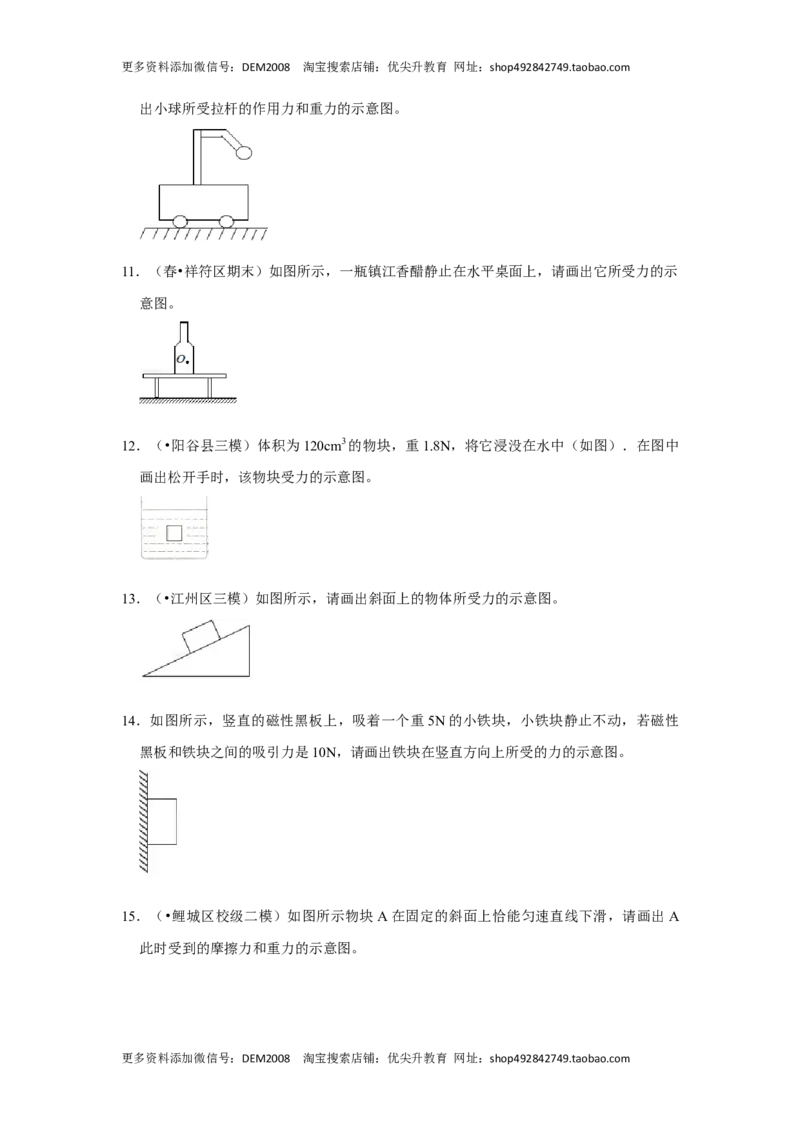

10．（•鼓楼区校级模拟）静止在水平路面上的小车，其杆子上固定一铁球，如图所示，作
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
出小球所受拉杆的作用力和重力的示意图。
11．（春•祥符区期末）如图所示，一瓶镇江香醋静止在水平桌面上，请画出它所受力的示
意图。
12．（•阳谷县三模）体积为120cm3的物块，重1.8N，将它浸没在水中（如图）．在图中
画出松开手时，该物块受力的示意图。
13．（•江州区三模）如图所示，请画出斜面上的物体所受力的示意图。
14．如图所示，竖直的磁性黑板上，吸着一个重5N的小铁块，小铁块静止不动，若磁性
黑板和铁块之间的吸引力是10N，请画出铁块在竖直方向上所受的力的示意图。
15．（•鲤城区校级二模）如图所示物块A在固定的斜面上恰能匀速直线下滑，请画出A
此时受到的摩擦力和重力的示意图。
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
16．（•台安县校级模拟）如图所示，A处于静止状态，B在拉力作用下向右加速运动。请
在图中画出A物体所受的摩擦力f、支持力N、重力G的示意图（力的作用点图中已标
出）。
17．（•阜宁县一模）按题目要求作图：
如图所示，放在斜面上的物块受到4N的沿斜面向上的拉力和8N的重力作用，请用力的
示意图表示出这两个力。
18．（•道里区模拟）如图所示，工人用200N的沿斜面向上的推力，将一个物重为300N
的木箱推上斜面。请作出木箱受到的重力和推力的示意图。
