人教版 八年级物理上册 第 5 章 《透镜及其应用》
第 3 节 凸透镜成像的规律
（同步基础练习）
题型 选择题 填空题 作图题 实验题 计算题 总计
题数 20 10 10 0 0 40
一、选择题（共20小题）：

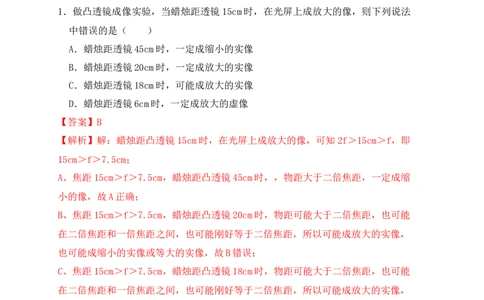

1．做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法
中错误的是（ ）
A．蜡烛距透镜45cm时，一定成缩小的实像
B．蜡烛距透镜20cm时，一定成放大的实像
C．蜡烛距透镜18cm时，可能成放大的实像
D．蜡烛距透镜6cm时，一定成放大的虚像
【答案】B
【解析】解：蜡烛距凸透镜15cm时，在光屏上成放大的像，可知2f＞15cm＞f，即
15cm＞f＞7.5cm；
A、焦距15cm＞f＞7.5cm，蜡烛距凸透镜45cm时，，物距大于二倍焦距，一定成缩
小的像，故A正确；
B、焦距15cm＞f＞7.5cm，蜡烛距凸透镜20cm时，物距可能大于二倍焦距，也可能
在二倍焦距和一倍焦距之间，也可能刚好等于二倍焦距，所以可能成放大的实像，
也可能成缩小的实像或等大的实像，故B错误；
C、焦距15cm＞f＞7.5cm，蜡烛距凸透镜18cm时，物距可能大于二倍焦距，也可能
在二倍焦距和一倍焦距之间，也可能刚好等于二倍焦距，所以可能成放大的实像，
也可能成缩小的实像或等大的实像，故C正确。
D、焦距15cm＞f＞7.5cm，蜡烛距凸透镜6cm时，物距小于一倍焦距，一定成放大
的虚像，故D正确。
故选：B。
2．在探究凸诱镜成像规律的实验中，凸透镜的焦距为 20cm，将点燃的蜡烛放在距
离凸透镜 32cm 处，在凸透镜另一侧的光屏上得到蜡烛清晰的像，该像为
（ ）A．正立放大的虚像 B．正立放大的实像
C．倒立缩小的实像 D．倒立放大的实像
【答案】D
【解析】解：由题可知凸透镜的焦距为20cm，将点燃的蜡烛放在距离凸透镜32cm
处时，此时物距位于一倍焦距和二倍焦距之间，成倒立放大的实像。
故选：D。
3．一支蜡烛位于凸透镜前，调节蜡烛、光屏的位置可在屏上成清晰、放大的像，
若保持透镜的位置不变，把蜡烛和光屏的位置对调一下，则（ ）
A．在光屏上不再呈现像 B．在光屏上呈现缩小的像
C．隔着透镜可以看到蜡烛的像 D．在光屏上呈现放大的像
【答案】B
【解析】解：根据光的折射中光路是可逆的，凸透镜位置不变，对调蜡烛和光屏，
光屏上能成像一个倒立、缩小的像。
故选：B。

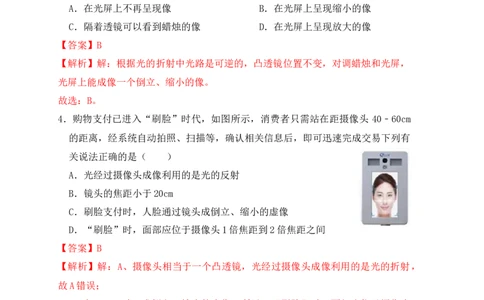

4．购物支付已进入“刷脸”时代，如图所示，消费者只需站在距摄像头 40﹣60cm
的距离，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易下列有
关说法正确的是（ ）
A．光经过摄像头成像利用的是光的反射
B．镜头的焦距小于20cm
C．刷脸支付时，人脸通过镜头成倒立、缩小的虚像
D．“刷脸”时，面部应位于摄像头1倍焦距到2倍焦距之间
【答案】B
【解析】解：A、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，
故A错误；
BCD、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头
两倍焦距之外；物距为40﹣60cm，则焦距要小于20cm，故B正确，CD错误。
故选：B。
5．小军做凸透镜成像规律的实验时，将焦距为 10cm凸透镜固定在光具座上 50cm
刻度线处，光屏和点燃的蜡烛在凸透镜的两侧，蜡烛放置在35cm刻度线处，如
图所示，移动光屏，直到在光屏上呈现烛焰清晰的像下列说法中正确的是
（ ）A．光屏上呈现的是烛焰的虚像
B．光屏上呈现的是烛焰正立的像
C．该实验现象能说明照相机的成像特点
D．如果把蜡烛和光屏互换位置，光屏上的像是缩小的
【答案】D
【解析】解：ABC、已知凸透镜焦距为10cm，保持透镜在50cm刻度线处不动，将点
燃的蜡烛放在光具座上35cm刻度线处，物距为50cm﹣35cm＝15cm，则此时物距大
于一倍焦距小于二倍焦距，所以在光屏上可呈现烛焰清晰倒立、放大的实像，其应
用是投影仪，故ABC错误；
D、由题可知凸透镜此时成的是倒立、放大的实像，把蜡烛和光屏互换位置，根据
光路可逆可知，光屏上能得到倒立、缩小的实像，故D正确。
故选：D。

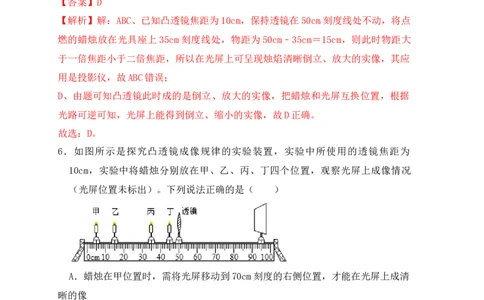

6．如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为
10cm，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况
（光屏位置未标出）。下列说法正确的是（ ）
A．蜡烛在甲位置时，需将光屏移动到70cm刻度的右侧位置，才能在光屏上成清
晰的像
B．蜡烛在乙位置时，透镜成像的特点与幻灯机的原理相同
C．蜡烛在丙位置时，光屏上成的清晰的像为倒立、缩小的实像
D．蜡烛在丁位置时，成正立、放大的虚像，与放大镜成像原理相同
【答案】D
【解析】解：A、蜡烛在甲位置时，物距大于二倍焦距，像距在一倍焦距和二倍焦
距之间，所以需将光屏移动到 60cm到70cm之间的位置，才能在光屏上成清晰的像，
故A错误；B、蜡烛在乙位置时，物距大于二倍焦距，成倒立缩小的实像，应用为照相机，故B
错误；
C、蜡烛在丙位置时，物距大于一倍焦距小于二倍焦距，光屏上成的清晰的像为倒
立、放大的实像，故C错误；
D、蜡烛在丁位置时，物距小于焦距，成正立、放大的虚像，与放大镜成像原理相
同，故D正确。
故选：D。

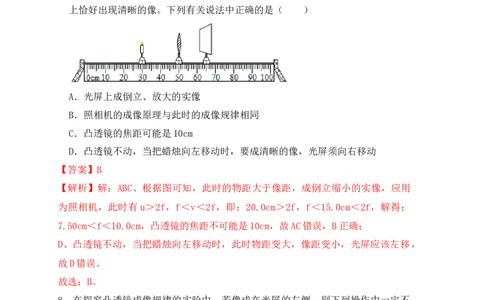

7．如图所示，是物理学习小组在探究凸透镜成像规律时的实验装置图，此时光屏
上恰好出现清晰的像。下列有关说法中正确的是（ ）
A．光屏上成倒立、放大的实像
B．照相机的成像原理与此时的成像规律相同
C．凸透镜的焦距可能是10cm
D．凸透镜不动，当把蜡烛向左移动时，要成清晰的像，光屏须向右移动
【答案】B
【解析】解：ABC、根据图可知，此时的物距大于像距，成倒立缩小的实像，应用
为照相机，此时有 u＞2f，f＜v＜2f，即：20.0cm＞2f，f＜15.0cm＜2f，解得：
7.50cm＜f＜10.0cm，凸透镜的焦距不可能是10cm，故AC错误，B正确；
D、凸透镜不动，当把蜡烛向左移动时，此时物距变大，像距变小，光屏应该左移，
故D错误。
故选：B。
8．在探究凸透镜成像规律的实验中，若像成在光屏的左侧，则下列操作中一定不
能使像成在光屏上的是（ ）
A．只将光屏向左适当移动
B．只将蜡烛适当向右移动
C．只在凸透镜前放一合适的凹透镜
D．只更换一个焦距较小的凸透镜
【答案】D
【解析】解：A、若像成在光屏的左侧，可将光屏左移，故A正确；B、由于凸透镜成实像时，物近像远像变大，此时将蜡烛适当向右移动，物距减小，
像距变大，像右移，像可成在光屏上，故B正确；
C、由于凹透镜对光线具有发散作用，在凸透镜前放一合适的凹透镜，会使像距变
大，像右移，像可成在光屏上，故C正确；
D、只更换一个焦距较小的凸透镜，相当于增大物距，减小像距，像会左移，将不
会出现在光屏上，故D错误。
故选：D。
9．在“探究凸透镜成像规律“的实验中，小聪同学先用图﹣1装置测出凸透镜的焦
距，然后把蜡烛、透镜.光屏的位置如图2所示放置，在光屏上可成清晰的像。
下列说法错误的是（ ）
A．凸透镜的焦距是10.0cm
B．图2中成像特点与照相机成像特点相同
C．将蜡烛和光屏的位置互换一下，不能在光屏上得到一个清晰的像
D．图2中若在凸透镜左侧“戴“上近视镜，光屏向右移动才能再次得到清晰的像
【答案】C
【解析】解：A、由图甲可知，凸透镜的焦距f＝40.0cm﹣30.0cm＝10.0cm，故A不
符合题意；
B、图2中u＝47.0cm＞2f＝20.0cm，成倒立、缩小的实像，与照相机的原理是相同
的；故B不符合题意；
C、将蜡烛和光屏的位置互换一下，根据光路可逆可知，能在光屏上得到一个清晰
倒立的、放大的实像。故C符合题意；
D、近视镜是凹透镜，凹透镜对光线有发散作用，若在凸透镜左侧“戴”上近视镜，
成像会推迟，光屏向右移动才能再次得到清晰的像，故D不符合题意。
故选：C。
10．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示
像到凸透镜的距离，u表示物体到凸透镜的距离），以下说法正确的是（ ）A．想要看清报纸上的字，报纸应距离凸透镜15cm以上
B．把物体从距离10cm处移动到距凸透镜20cm处的过程中，像先变小后变大
C．凸透镜的焦距是10cm
D．由图像可知，物体与实像之间的最小距离是20cm
【答案】D
【解析】解：AC、由图知，当物距为10cm时，像距也为10cm，根据凸透镜成像的
规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等；所以 2f＝
10cm，则f＝5cm；想要着清报纸上的字，此时的物距应小于焦距，即报纸应距离凸
透镜要小于5cm，故AC错误；
B、物体从距凸透镜 10cm处移动到20cm处的过程中，凸透镜的物距大于焦距，成
实像，凸透镜成实像时，物距增大，像距减小，像变小，故B错误；
D、当物距等于二倍距时成倒立等大实像，物距等于像距，都等于二倍焦距，物像
之间的距离为4f，凸透镜成实像时，物像之间的最小距离为4f＝4×5cm＝20cm，
故D正确。
故选：D。
11．在“探究凸透镜成像规律”的实验中，小明将蜡烛、凸透镜和光屏在光具座上
的位置如图所示时，在光屏上恰好观察到烛焰清晰的像。则下列说法正确的是（
）
A．小明用的凸透镜焦距范围：10cm＜f＜20cm
B．凸透镜位置不变，将蜡烛远离凸透镜，移动光屏，观察到像变大
C．蜡烛和光屏位置不变，将凸透镜移至45cm刻度处，在光屏上能观察到一个等
大的像D．蜡烛和光屏位置不变，将凸透镜移至40cm刻度处，在光屏上能观察到一个放
大的像
【答案】D
【解析】解：A、由图可知，此时的物距u＝30.0cm，像距为v＝20.0cm，物距大于
像距，成的是倒立、缩小的实像，则 u＝30.0cm＞2f，f＜v＝20.0cm＜2f，解得：
故10.0cm＜f＜15.0cm，故A错误；
B、凸透镜位置不变，将蜡烛远离凸透镜，物距变小，像距变小，像变小，故 B错
误；
保持凸透镜位置不变，将蜡烛和光屏位置对换，物距与像距仍均等于凸透镜的 2
倍焦距，所以仍在光屏上成倒立等大的实像，故B错误；
C、蜡烛和光屏位置不变，将凸透镜移至45cm刻度处，物距不等于二倍焦距，所以
不能成等大的实像，故C错误；
D、蜡烛和光屏位置不变，将凸透镜移至40cm刻度处，此时的物距等于原来的像距，
根据光路可逆可知，在光屏上能观察到一个清晰放大、倒立的实像，故D正确。
故选：D。
12．用如图所示的装置探究凸透镜成像规律．凸透镜的焦距是15cm．当把凸透镜固
定在50cm刻度线处，蜡烛固定在15cm刻度线处时（ ）
A．光屏在“Ⅰ”区域内移动，才能得到清晰的像
B．光屏在“Ⅱ”区域内移动，才能得到清晰的像
C．在光屏上得到的是放大、倒立的像
D．在光屏上得到的是缩小、正立的像
【答案】A
【解析】解：凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定
在15cm刻度线位置时，物距为 50cm﹣15cm＝35cm，大于2倍焦距，所以此时成倒
立缩小的实像，像在1倍和2倍焦距之间，即在光具座的65cm﹣80cm之间可以找到
清晰的像。
综上所述，只有选项A的说法正确。故选：A。
13．小杨做凸透镜成像规律的实验。将焦距为 15cm的凸透镜固定在光具座上50cm
刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心
和光屏中心在同一水平高度，如图所示。下列说法中正确的是（ ）
A．若蜡烛放置在10cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像
B．若蜡烛放置在20cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像
C．若蜡烛放置在30cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的虚像
D．若蜡烛放置在40cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像
【答案】A
【解析】解：凸透镜的焦距是15cm，凸透镜固定在光具座上50cm刻度线处，
A、将蜡烛移至10cm刻度线处时，物距u＝50cm﹣10cm＝40cm，u＞2f，移动光屏，
就会得到倒立、缩小的实像，故A正确；
B、若蜡烛放置在20cm刻度线处，物距u＝50cm﹣20cm＝30cm，u＝2f，移动光屏，
就会得到倒立、等大的实像，故B错误；
C、若蜡烛放置在30cm刻度线处，物距u＝50cm﹣30cm＝20cm，2f＞u＞f，移动光
屏，就会得到倒立、放大的实像，故C错误；
D、若蜡烛放置在40cm刻度线处，物距u＝50cm﹣40cm＝10cm，u＜f，成正立放大
的虚像，在光屏上不能承接，故D错误。
故选：A。
14．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在
光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
①该透镜的焦距f一定满足7.5cm＜f＜15cm
②光屏上成实像，利用这一原理制成了投影仪
③若将光屏与凸透镜间放一个近视眼镜，应把蜡烛稍稍靠近凸透镜才能得到清晰的像④仅将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、放大的像
A．只有①②正确 B．只有②③正确 C．只有①④正确 D．只有②④正确
【答案】C
【解析】解：由图可知，①蜡烛距离凸透镜30cm时，在透镜的另一侧15cm处光屏
上得到一个清晰的像，物距大于像距，成倒立缩小的实像；此时像的位置在一倍焦
距和二倍焦距之间，物距在二倍焦距以外，即 2f＞15cm＞f，30cm＞2f；所以15cm
＞f＞7.5cm，故①正确；
②物距大于像距，u＞2f，2f＞v＞f，此时光屏上成倒立缩小的实像，照相机利用
了此原理。故②错误；
③近视眼镜是凹透镜，对光线有发散作用。若将光屏与凸透镜间放一个近视眼镜，
凸透镜会聚作用减弱，像距增大，所以应把蜡烛稍稍远离凸透镜才能得到清晰的像，
故③错误；
④若保持凸透镜位置不变，将蜡烛和光屏的位置互换，此时2f＞u＞f，成倒立、放
大的实像，故④正确。
所以，正确的是①④。
故选：C。
15．在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，
蜡烛在光屏上恰好成清晰的像。下列说法正确的是（ ）
A．光屏上形成的是蜡烛倒立缩小的实像
B．凸透镜的焦距范围是15cm＜f＜30cm
C．若将蜡烛移动到5cm处，光屏移到80cm处，会再次得到一个清晰的像
D．用f＝15cm的凸透镜替换图中的透镜，只向右移动光屏，可在光屏上成清晰的像
【答案】C
【解析】解：A、由图可知，物距小于像距，成的是倒立、放大的实像，其应用是
投影仪，故A错误；
B、由图可知，此时的物距为30cm，像距为45cm，此时物体在一倍焦距和二倍焦距
之间，像在二倍焦距以外，即f＜30cm＜2f、45cm＞2f，所以焦距的范围为15cm＜
f＜22.5cm，故B错误；C、若将蜡烛移动到5cm处，此时物距为50cm﹣5cm＝45cm，根据光路的可逆性知，
像距为30cm，即光屏移到80cm处，会再次得到一个清晰的像，故C正确；
D、用f＝15cm的凸透镜替换图中的透镜，即凸透镜的焦距变小，相当于增大了物
距，此时需要减小像距，需要向左移动光屏，可在光屏上成清晰的像，故D错误。
故选：C。
16．如图所示，AC为入射光线，CB为折射光线，且AO＜OB．已知AO＝10cm，该凸
透镜的焦距可能是（ ）
A．f＝10cm B．f＝5cm
C．f＝8cm D．f＝12cm
【答案】C
【解析】解：AC为入射光线，CB为折射光线，A点发出的光线通过光心传播方向不
变，会与CB交于B点，则B点是A点通过凸透镜成的像，其中 AO是物距u，OB为
像距v，因AO＜OB，则像距v大于物距u，成倒立、放大的实像，此时物距u满足f
＜u＜2f，即f＜10cm＜2f，故5cm＜f＜10cm，C选项符合题意。
故选：C。
17．课外活动实践时，李华在光具座上做“研究凸透镜成像”的实验中，当光屏、
透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，
他所用凸透镜的焦距（ ）
A．一定大于 20cm
B．一定小于 8cm
C．一定在 8cm 到 10cm 之间
D．一定在 10cm 到 16cm 之间
【答案】C
【解析】解：由图可知：u＝20cm，v＝16cm。且u＞v；
由凸透镜成像规律可知：此时的像是倒立缩小的实像；
则u＝20cm＞2f，2f＞16cm＞f，
解得10cm＞f＞8cm。
故选：C。
18．当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的像，若保持
物体与光屏的位置不变，把凸透镜向光屏方向移动 2cm，则在光屏上又成一清晰
的缩小的像，则该凸透镜的焦距为（ ）
A．f＜2cm B．2cm＜f＜4cmC．5cm＜f＜8cm D．4cm＜f＜5cm
【答案】D
【解析】解：物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，
2f＞u＞f，
所以，2f＞8cm＞f，即8cm＞f＞4cm﹣﹣﹣﹣﹣①；
由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动 2cm，则在光屏上又成
一清晰的缩小的像”，可知u＝10cm＞2f，即f＜5cm﹣﹣﹣﹣②，
综上所述，由①②可4cm＜f＜5cm。
故选：D。
19．某同学利用水透镜（注射器和弹性膜制成的凸透镜）、蜡烛、光屏、光具座等
器材进行探究。如图所示情况下，光屏上能成清晰的像。下列说法不正确的是（
）
A．图中所示情况下凸透镜的焦距为10cm
B．用注射器向水透镜中注入水后，凸透镜的焦距会变小
C．向水透镜中注水时，观察成像特点的变化，可以模拟近视眼的成因
D．蜡烛和凸透镜位置不变，向水透镜中注水时，光屏要向右移动才能再次得到
清晰的像
【答案】D
【解析】解：A、由图可知，此时的物距等于像距，即 u＝v＝20.0cm，成倒立、等
大的实像，则u＝2f，故f＝10.0cm，故A正确；
B、用注射器向水透镜中注入水后，凸透镜的凸度发生了变化，焦距会变小，故 B
正确；
C、近视眼的成因是晶状体的会聚能力变强，像呈现在视网膜的前方，故向水透镜
中注水，可以模拟近视眼的成因，故C正确；
D、蜡烛和凸透镜位置不变、向水透镜中注水，凸透镜焦距变小，会聚能力变强，
像成在了光屏的前面，光屏要向左移动才能再次得到清晰的像，故D不正确。
故选：D。20．小册同学做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具
座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来）。下
列说法正确的是（ ）
A．图中成像原理与电影放映机的成像原理完全相同
B．取走光屏，蜡烛和凸透镜在图中位置不变，从凸透镜右侧适当位置可看到烛
焰倒立缩小的实像
C．将蜡烛移到15cm刻度线处，凸透镜不动，光屏向左移动到适当位置才能呈现
清晰的烛焰像
D．将蜡烛移到35cm刻度线处，凸透镜不动，光屏移动到适当位置能呈现清晰的
烛焰像
【答案】B
【解析】解：A、由图可知，物距u＝40cm，v＝30cm，物距u＞v，成倒立缩小的实
像，照相机就是利用该原理制成的，故A错误；
B、据图可知，当取走光屏后，所成像的情况是不变的，故取走光屏，蜡烛和凸透
镜在图中位置，从凸透镜右侧适当位置可看到烛焰倒立缩小的实像，故B正确；
C、据A可知，此时物体应该处于2f之外，故40cm＞2f；像处于另一侧的1倍焦距
和2倍焦距之间，即2f＞30cm＞f，故可得焦距的范围是：20cm＞f＞15cm，故将蜡
烛移到15cm刻度线处，此时的物距是35cm，即一定处于1倍焦距以外，一定成实
像，所以此时的物距变小，像距应该变大，像变大，所以应该将光屏向右移动，故
C错误；
D、将蜡烛移到35cm刻度线处，即物距等于 15cm，凸透镜不动，即说明物体处于 1
倍焦距以内，所以此时光屏上不能成像，故D错误；
故选：B。
二、填空题（共10小题）：
21．将一个凸透镜正对太阳光，在透镜另一侧 15cm处得到一个最小，最亮的光斑。
若将一个物体放在此透镜前 20cm处，则可在透镜另─侧光屏上得到倒立、
的实像，利用此原理工作的光学仪器是 （填“照相机”“投影仪”或“放
大镜”）。【答案】放大；投影仪。
【解析】解：将一个凸透镜正对太阳，可在距凸透镜 15cm处得到一个最小、最亮
的光斑，则该凸透镜焦距为15cm；
将一物体放在此透镜前20cm处，f＜20cm＜2f，成倒立、放大的实像，其应用是投
影仪。
故答案为：放大；投影仪。
22．小强同学用凸透镜先后两次观察书上的字，看到如图所示的两种情景，则
图是实像， 图是虚像，图中 成像的规律可应用在投影仪上。
【答案】乙；甲；乙。
【解析】解：实像都是倒立的，虚像都是正立的，故甲图中成的是虚像；乙图中成
的是实像；
甲图成正立放大的虚像，物距小于焦距，其成像规律可应用于放大镜；乙图成倒立
放大的实像，物距大于一倍焦距小于二倍焦距，成像规律可应用于投影仪。
故答案为：乙；甲；乙。
23．在探究凸透镜成像规律时，兴趣小组用焦距为 10cm某凸透镜完成了一次清晰
成像如图所示，则烛焰成的像与生活中的 （选填“照相机“、“投影仪
“或“放大镜”）成像原理相同此时在烛焰和透镜之间放一个近视镜，光屏向
（选填“左”、“右”或“不动”）移动适当的距离，光屏上会再次得到清晰的
像
【答案】投影仪；右。
【解析】解：由图可知，此时的物距为15cm，位于一倍焦距和二倍焦距之间，成倒
立放大实像，应用为投影仪；
近视镜片是凹透镜，对光线具有发散作用，会延迟光线的会聚，所以需要将光屏右
移。故答案为：投影仪；右。
24．如上图所示，在“探究凸透镜成像规律”的实验中，某同学利用焦距为 20cm
的凸透镜实验，在光屏上得到一个清晰像（未画出），该现象在生活中的应用是
，若只将凸透镜换为焦距为f 的凸透镜（f ＜20cm），为在光屏上得到清晰的像，
1 1
光屏应向 凸透镜移动。（选填“靠近”或“远离”）
【答案】照相机；靠近。
【解析】解：由图可知，此时的物距为50cm，大于2倍焦距，成倒立缩小实像，应
用为照相机；
若只将凸透镜换为焦距为f 的凸透镜（f ＜20cm），此时焦距变小，相当于增大物
1 1
距，由于凸透镜成实像时，物远像近像变小，所以像距变小，故应该将光屏靠近凸
透镜移动。
故答案为：照相机；靠近。
25．如图所示的实验装置，左侧烛焰发出的光通过凸透镜在右侧光屏上成清晰的像，
这个像是倒立、 的实像，利用这一成像规律的设备有 （写出一种
即可）。
【答案】放大；投影仪。
【解析】解：如图可知，物距小于像距，由凸透镜成像规律可知，此时光屏上成倒
立放大的实像，应用于投影仪或幻灯机；
故答案为：放大；投影仪。
26．中国青铜时代始于公元前2000年，具有重要的历史价值和观赏价值。如图所
示，考古家用焦距为10cm的放大镜观察出土的青铜器件，他看到的是正立、放
大的
（选填“虚”或“实”）像。此时，该物件与放大镜的距离应 10cm（选
填“＞”、“＝”或“＜”）；用放大镜的镜片制成的眼镜可用于矫正（选填“近视”或“远视”）眼。
【答案】虚；＜；远视。
【解析】解：因放大镜成像时，须将物体放在焦点之内，焦距为10cm，物距要小于
10cm，此时会成正立放大的虚像，
远视眼是像呈在视网膜的后方，要想使像呈在视网膜上，应戴一会聚透镜，即凸透
镜，所以该眼镜可以用以矫正远视眼。
故答案为：虚；＜；远视。
27．如让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑（如图所
示），则此透镜的焦距为 cm。小明用此透镜做“探究透镜成像规律”的实
验。当物体从距透镜20cm处向透镜的方向移动时，要得到清晰的像，应使光屏
透镜（填“靠近”或“远离”）。
【答案】10.0；远离。
【解析】解：如图，平行光能会聚一点，说明凸透镜对光线有会聚作用，平行于主
光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光
心的距离是凸透镜的焦距，所以凸透镜的焦距是10.0cm。
当物体从距透镜20 cm处向透镜的方向移动时，即物距变小，像距应该变大，所以
要得到清晰的像，光屏应该远离凸透镜。
故答案为：10.0；远离。
28．甲图为电影放映机，其成像原理如图乙所示，放映机的镜头对光线具有 作
用，为让观众看到清晰的实像，应将胶片放在距离透镜 的位置；
当所成的像没有铺满银幕，若保持荧幕位置不动，应将放映机向 （选填
“靠近”或“远离”）银幕移动，同时适当调节镜头到胶片间的距离，才能得到
清晰的图像，白色银幕是为了 （选填“反射”或“吸收”）所有颜色的光。【答案】会聚；一倍焦距到二倍焦距之间；远离；反射。
【解析】解：电影放映机的镜头相当于一个凸透镜，对光线具有会聚作用；凸透镜
可以成倒立、放大的实像，则此时物距的范围为2f＞u＞f，即胶片应放在一倍焦距
到二倍焦距之间；
当所成的像没有铺满荧幕，应使得像变大，由凸透镜成实像的规律可知，应增大像
距，减小物距；若保持荧幕位置不动，应将放映机向左移动（增大像距），同时适
当的减小镜头到胶片间的距离（减小物距），才能得到清晰的图象；
白色银幕可以反射所有颜色的光。
故答案为：会聚；一倍焦距到二倍焦距之间；远离；反射。
29．某班同学在“探究凸透镜成像规律”实验中、记录并绘制了像到凸透镜的距离
v跟物体到凸透镜的距离u之间的图象，如图所示，该凸透镜的焦距为 、
物距为3.5cm，光屏上能得到像 （“缩小”，“放大”或“不变”）．把物
体从距透镜3cm处移动到8cm处，像将逐渐 （“变小”“变大”或“不
变”）。
【答案】2cm；放大；变小。
【解析】解：（1）根据凸透镜成像规律：当u＝2f时，u＝v＝2f，由图可知此时u
＝v＝4cm，故焦距f＝2cm；
（2）当u＝3.5cm时，f＜u＜2f，成倒立、放大的实像；
（3）物距越大，像距越小，成的像也越小，故将物体从距透镜3cm处移动到8cm
处，像将逐渐减小。故答案为：2cm；放大；变小。
30．如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光屏的中心大致
在同一高度。当凸透镜的焦距 f＝10cm、物距u＝15cm、像距v＝30cm时，在光
屏上得到 、 的实像，撤去光屏，简要说明观察该像方法 。
把蜡烛放在离凸透镜30cm的位置，光屏在离凸透镜 cm的位置，能得到最清
晰的像。
【答案】倒立；放大；在光屏原位置右侧距离凸透镜 30cm左右的地方向左看即可；
15。
【解析】解：此时凸透镜的焦距 f＝10cm、物距u＝15cm、像距v＝30cm时，即物
体处于1倍焦距好和2倍焦距之间，像成在另一侧的2倍焦距以外，成倒立、放大
的实像；撤去光屏，观察该像的方法是：在光屏原位置右侧距离凸透镜 30cm左右
的地方向左看即可；
据光路的可逆性分析可知，把蜡烛放在离凸透镜 30cm 的位置，光屏在离凸透镜
15cm的位置，能得到最清晰的像。
故答案为：倒立；放大；在光屏原位置右侧距离凸透镜 30cm左右的地方向左看即
可；15。
三、实验探究题（共10小题）：
31．小明同学利用蜡烛、凸透镜、光屏、光具座等器材进行“探究凸透镜成像特
点”的实验。
（1）实验中为了使烛焰的像成在光屏 ，要调整烛焰、凸透镜、光屏三者
的中心在 。
（2）调整好器材后，小明移动蜡烛、凸透镜、光屏位置直至在光屏上得到清晰
倒立、等大的像，如图甲所示，该凸透镜的焦距为 cm。（3）再次移动蜡烛、凸透镜、光屏在光具座上位置至如图乙所示时，光屏上出
现的像的特点是 （选填序号）。该成像原理应用于 （选填“照
相机”“投影仪”或“放大镜”）。
A．倒立、缩小的实像 B．倒立、放大的实像
C．倒立、等大的实像 D．正立、放大的虚像
（4）实验一段时间后，蜡烛燃烧后变短了，光屏上所成的像将向 移动．若
保持蜡烛、光屏的位置不动，将凸透镜向 移动适当距离，像将成在光
屏的中央。（均选填“上”或“下”）
【答案】（1）中心；同一高度；（2）15.0；（3）B；投影仪；（4）上；下。
【解析】解：（1）要使烛焰的像能够成在光屏的中心，就要调整烛焰、凸透镜、
光屏，使三者的中心大致在同一高度上；
（2）由图甲可知，此时物距等于像距，光屏上得到一等大清晰的像，所以蜡烛一
定是在2倍焦距处，即2f＝30.0cm，f＝15.0cm；
（3）由图乙可知，凸透镜位置不变，把蜡烛移动至光具座30cm刻度处，此时物距
u＝50cm﹣30cm＝20cm，即f＜u＜2f，成倒立、放大的实像，，故选B，该成像原
理应用于投影仪；
（4）蜡烛燃烧变短，所以像在光屏上向上移动，为了使像仍在成在光屏中央，可
以将透镜向下移动。
故答案为：（1）中心；同一高度；（2）15.0；（3）B；投影仪；（4）上；下。
32．晓东在“探究凸透镜成像的规律”实验中，将凸透镜固定在光具座上 50cm刻
度线处不动。
（1）移动蜡烛和光屏至如图所示位置时，光屏上承接到清晰的像，则该凸透镜
的焦距为 。
（2）晓东把点燃的蜡烛向左移到 10cm刻度线处，他又向 （选填“左”或
“右”）移动光屏到适当的位置，再次在光屏上观察到了一个清晰的 、
的实像：若不移动光屏，可在烛焰和透镜之间放置一个适当的 （选填
“近视镜”或“远视镜”），也能在光屏上得到清晰的像。（3）随着实验
的进行，蜡烛燃烧得越来越短，光屏上成的像将向上移动。为方便实验继续
进行，应将蜡烛适当 （选填“向上”或“向下”）移动。【答案】（1）15.0cm；（2）左；倒立；缩小；近视镜；（3）向上。
【解析】解：（1）根据图可知，u＝v＝2f＝50cm﹣20cm＝30cm，所以f＝15.0cm；
（2）把蜡烛A移到10cm刻度线处，物距为40cm大于两倍焦距，物距大于二倍焦距，
物距变大，像距应变小，所以应向左移动光屏，此时成倒立缩小实像；若不移动光
屏，可在烛焰和透镜之间放置一个适当的凹透镜，凹透镜为近视眼的镜片，会发散
光线，能在光屏上再次得到清晰的像；
（3）随着蜡烛的燃烧，蜡烛越来越短，根据光线过光心不改变方向，可以判断蜡
烛向上移动。
故答案为：（1）15.0cm；（2）左；倒立；缩小；近视镜；（3）向上。
33．在“探究凸透镜成像规律”的实验中：
（1）如图1是小明确定凸透镜焦距时所做的实验，两束平行于主光轴的光线，
过凸透镜都照射到A点，由此可以测得该凸透镜的焦距为 cm。
（2）请在图2中画出蜡烛AB发出的两条光线通过透镜后的光线，此时蜡烛 AB
通过凸透镜成的像是 （选填“放大”或“缩小”） （选填“正
立”或“倒立”）的。这个像用光屏 （填“能”或“不能”）接收到。
（3）当实验装置如图3所示摆放时，在光屏上得到了烛焰清晰的像，此时的像
是
（选填“放大”或“缩小”）的 （选填“虚像”或“实像”）
（4）在图3所示实验中，保持透镜位置不变，将蜡烛移至 35cm刻度处，为了在
光屏上再次成清晰的像，应将光屏 （选填“靠近”或“远离”）凸透镜【答案】（1）10.0；（2）放大；能；（3）缩小；实像；（4）远离。
【解析】解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，
这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：
f＝60.0cm﹣50.0cm＝10.0cm。
（2）经过光心光线不改变方向；平行于主光轴光线折射经过右焦点，如图所示：
由图可知，此时物距小于像距，故此时成倒立、放大的实像；
（3）当实验装置如图3所示摆放时，物距u＝30cm＞2f，成倒立缩小的实像；
（4）若固定凸透镜不动，将蜡烛移至35cm刻度处，即物距变小，则像距必然变大，
像变大，因此光屏应该远离凸透镜移动，才可在屏上得到一个清晰的像。
故答案为：（1）10.0；（2）放大；能；（3）缩小；实像；（4）远离。
34．小刚做“探究凸透镜成像规律”的实验。
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形
成了一个最小、最亮的光斑。则凸透镜对光线有 作用，该凸透镜的焦
距是 cm。
（2）如图乙所示，小刚将蜡烛移至光具座上 0cm刻度处，在 刻度范围
内移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、 的实像。
（3）小刚将蜡烛移至光具座35cm刻度处，在凸透镜位置不变时，要在光屏上成
清晰的像，方法一：将光屏 （选填“靠近”或“远离”）凸透镜的方
向移动，光屏上成倒立放大的实像；生活中 就是利用这个规律制成的
方法二：在蜡烛和凸透镜之间放一个焦距合适的 （选填“近视”或
“远视”）眼镜。
【答案】（1）会聚、11.0； （2）61cm～72cm；缩小； （3）远离；投影仪；远
视。【解析】解：（1）一束平行于凸透镜主光轴的光线通过凸透镜后，在光屏上会聚
成了一个最小、最亮的光斑，最小、最亮的光斑就是焦点。由图可知，凸透镜对光
线具有会聚作用，焦距为61.0cm﹣50.0cm＝11.0cm；
（2）将蜡烛移至光具座上0cm刻度线处，此时物距为50cm，大于二倍焦距，此时
像距应在一倍焦距和二倍焦距之间，故应在 61cm﹣72cm刻度范围内移动光屏，直
到烛焰在光屏上成清晰的像，则该像是倒立缩小的实像；
（3）将蜡烛移至光具座上35cm刻度线处，此时物距在一倍焦距和二倍焦距之间，
成的是的倒立、放大的实像，此时像距应大于二倍焦距，故光屏应向远离凸透镜的
方向移动，生活中的投影仪就是利用这个规律制成的；
在凸透镜位置不变时，要在光屏上成清晰的像，在蜡烛和凸透镜之间放一个焦距合
适的凸透镜即远视眼镜增大会聚能力，减小像距，可使光屏上成清晰的像。
故答案为：（1）会聚、11.0； （2）61cm～72cm；缩小； （3）远离；投影仪；
远视。
35．小明利用如题图所示装置做“探究凸透镜成像规律”实验。
（1）如图甲所示，一束平行光射向凸透镜，此时光屏上刚好得到一个最小、最
亮的光斑，则该凸透镜的焦距为 cm。
（2）若图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、
（选填“放大”“缩小”或“等大”）的实像。下列器材中利用了这一原理
的是 。
A．放大镜 B．潜艇上的潜望镜
C．照相机 D．投影仪
（3）若在图乙的烛焰和凸透镜之间放一近视眼镜的镜片，则可以将蜡烛向
移动，或者可以将光屏向 （以上两空均选填“左”或“右”）移动才能
再次看到清晰的像。
（4）若保持图乙中蜡烛的位置不动，将凸透镜移到55cm刻度线处，则将光屏移
动到 cm刻度线处时，可以再次看到清晰的像。若此时小明记录好光屏的位置后撤去光屏，并将眼睛处于所记录的位置，正对凸透镜观察，则小
明 （选填“能”或“不能”）看到蜡烛的像。
【答案】（1）10.0；（2）放大；D；（3）左；右；（4）75；能。
【解析】解：（1）由焦距的概念知，f＝60.0cm﹣50.0cm＝10.0cm；
（2）由图乙可知，此时u＜f，成倒立放大的实像，应用为投影仪，故选D；
（3）在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，近视镜片是凹透镜，凹透
镜对光线具有发散作用，会延迟光的会聚，此时为了使像成在光屏上，可以增大物
距或减小像距，所以需要将将蜡烛向左移动或光屏向右移动才能再次看到清晰的像；
（4）将凸透镜移到55cm刻度线处，此时u＝20cm＝2f，所以v＝u＝2f＝20cm，故
需要将光屏移到 75cm处，若此时小明记录好光屏的位置后撤去光屏，并将眼睛处
于所记录的位置，正对凸透镜观察，则小明也能看到蜡烛的像。
故答案为：（1）10.0；（2）放大；D；（3）左；右；（4）75；能。
36．在探究凸透镜成像规律的实验中
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸
透镜的焦距f＝ cm；实验前应调节烛焰中心、透镜中心和光屏中
心位于 。
（2）实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个
清晰的像，生活中利用这个规律制成的光学仪器是 。（选填“照相
机“、“投影仪”或“放大镜”）
（3）将图乙中的蜡烛替换成高 3cm的LED光，并在光屏上贴上一层厚度不计的
方格纸（每格为边长1cm的正方形），保持LED光源和光屏位置不变，发现
光屏上的像高6格，若蜡烛和光屏不动，将凸透镜向右移 cm，光屏上可
以再次承接到清晰的像，且像高 格。
（4）实验进行一段时间后，光屏上烛焰的像呈在光屏的上部，将凸透镜向
移动，像可以呈在光屏中央。若此时保持蜡烛的位置不变，将凸透镜换成焦
距为8cm的凸透镜，移动光屏，光屏上承接到的像 （选填“变大”、“变小”或者“不变”）
【答案】（1）10.0；同一高度上；（2）投影仪；（3）15.0；1.5；（4）下；变
小。
【解析】解：（1）由图甲知，焦点到凸透镜的距离为60.0cm﹣50.0cm＝10.0cm，
所以凸透镜的焦距为f＝10.0cm；为了使像成在光屏中心，实验开始前，应将烛焰
中心、凸透镜和光屏中心调节在同一高度上；
（2）当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个清晰的像，此时
物距小于像距，即物距大于一倍焦距小于二倍焦距成倒立放大实像，生活中利用这
个规律制成的光学仪器是投影仪；
（3）根据题目描述，此时成倒立放大的实像，且像是实际物体的 2倍，根据光的
折射现象中光路可逆，所以移动后的物距等于原先的像距，u′＝v＝55.0cm﹣
25.0cm＝30.0cm，故将凸透镜向右移15.0cm，
光屏上可以再次承接到清晰的像时，像的大小应是实际物体的一半，即 1.5cm，是
1.5格；
（4）蜡烛由于燃烧逐渐变短，相对于凸透镜向下移动，所以像逐渐向上移动，将
凸透镜向下移动，像可以重新呈在光屏中央；将凸透镜换成焦距为8cm的凸透镜，
对光的折射能力增强，并相当于物距变大，像靠近透镜，像变小；
故答案为：（1）10.0；同一高度上；（2）投影仪；（3）15.0；1.5；（4）下；
变小。
37．如图，“探究凸透镜成像规律”的实验中：
（1）实验前，调整实验器材，使烛焰中心、光屏中心和凸透镜的光心在 。
（2）在图甲所示位置时，烛焰恰好在光屏上成清晰的、倒立的、 （选填
“放大”、“等大”或“缩小”）的实像，这个像的成像原理与 （选
填“放大镜”、“投影仪”或“照相机”）相同。此时不小心在凸透镜上溅
了一个小泥点，则光屏上 （选填“有”或“没有”）小泥点的像。当
蜡烛燃烧一段时间后会变短，烛焰的像会往 （选填“上”或“下”）偏离光屏中心。
（3）若保持图甲中蜡烛和光屏的位置不动，移动凸透镜到 cm刻度线处，光
屏上能再次成清晰的像，像的大小较之原来 （选填“变大”、“变
小”或“不变”）。
（4）若按如图乙所示的方式，将透镜切开，只保留白色部分，再将白色部分往
中间凑紧，重新组成一个“透镜”进行实验，则在光屏上可以呈现 个像
（光屏足够大）。
【答案】（1）同一高度；（2）放大；投影仪；没有；上；（3）65；变小；（4）
4。
【解析】解：（1）点燃蜡烛后，调节凸透镜和光屏的高度，使烛焰中心、光屏中
心和凸透镜的光心在同一高度上，其目的是使像成在光屏的中央；
（2）由图可知，此时的物距小于像距，成倒立、放大的实像，其应用是投影仪；
凸透镜上溅了一个小泥点，整个物体发出的光虽有一小部分被挡住，但总会有一
部分光通过凸透镜而会聚成像，因此，像与原来相同，大小不变；由于透镜的一
小部分被遮住，因此折射出的光线与原来相比减少了，像将完好，但亮度会变暗；
由于泥点在凸透镜的一倍焦距之内，成的是虚像，虚像不能成在光屏上，所以不
会出现泥点的影子；
当蜡烛燃烧一段时间后会变短，烛焰的位置向下移动，根据光线过透镜的光心不
改变方向，像的位置向上移动；
（3）若保持蜡烛和光屏的位置不动，移动凸透镜到65cm刻度线处时，此时物距等
于原来的像距，根据光路可逆可知，此时成的是倒立、缩小的实像，像的大小较之
原来变小了；
（4）因为凸透镜中间厚，边缘薄，切去部分后相当于四个透镜，光心位置改变了，
上面的像下移，下面的像上移，左面的像向右移动，右面的像向左移动，错位将成
四个像。
故答案为：（1）同一高度；（2）放大；投影仪；没有；上；（3）65；变小；
（4）4。
38．如图1所示，是小渝同学探究“凸透镜成实像”实验。（1）实验前，小渝将烛焰、凸透镜、光屏三者的中心调至 。
（2）探究前，小渝让一束平行于透镜主轴的光射向凸透镜。在光屏上形成一个
最小、最亮的光班，如图所示，则该凸透镜的焦距是 cm。
（3）在探究凸透镜成像时，蜡烛发出的光在光屏上发生了 （选填“镜面
反射”或“漫反射”）：
（4）实验进行一段时间后蜡烛变短了，要使蜡焰的像仍在光屏中心，应将凸透
镜向 （选填“上”或“下”）移动。
（5）探究时，小渝依次改变蜡烛的位置，移动光屏找到清晰的像，记录了如表
所示的数据。
实验次数 1 2 3 4 5 6 7
物距/cm 50 40 20 15
像距/cm 12.5 13.3 20 30
由如表可知，实验中第 7次所成的像 填“大于”、“等于”或“小
于”）第2次所成的像。
（6）完成探究后，小渝总结了凸透镜成实像的规律。在如图 2中，烛焰在光屏
上成了一个清晰的像，小渝正确判断出了这是倒立、 （选填“放大”、
“缩小”或“等大”）的实像，生活中 （选填“照相机”、“投影
仪”或“放大镜”）应用了这一原理。如果在 37.5cm刻度线处放一平面镜，
此时将点燃的蜡烛移动到平面镜中像的位置，然后取下平面镜，则需要将光
屏移至 cm刻度线处，光屏上才能再次呈现清晰的像。
【答案】（1）同一高度；（2）10.0；（3）漫反射；（4）下；（5）大于；（6）
放大；投影仪；75.0。
【解析】解：（1）蜡烛、凸透镜、光屏的中心大致在同一高度，像才能呈在光屏
的中心；
（2）让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、
最亮的光斑，这点是凸透镜的焦点；由图 1可知：焦点到光心的距离是 40.0cm﹣
30.0cm＝10.0cm，所以凸透镜的焦距是10.0cm；（3）实验时从光屏前不同的方向都能看到光的传播路径，是由于光屏表面凹凸不
平，光在这里发生了漫反射的缘故；
（4）实验进行后蜡烛变短了，要使蜡烛的像仍在光屏中心，根据通过光心的光线
不变，应将凸透镜向下移动；
（5）根据表格中的数据可知，第7次成像时的物距要小于第2次成像时的物距，
物距变小，像距变大，像变大，所以实验中第7次所成的像大于第2次所成的像；
（6）由图可在，此时的物距为15.0cm，像距为30.0cm，物距要小于像距，所以成
的是倒立、放大的实像，其应用是投影仪；
如果在 37.5cm 刻度线处放一平面镜，此时蜡烛到平面镜的距离为 45.0cm﹣
37.5cm＝7.5cm，根据平面镜成像的特点可知，像的位置在 37.5cm﹣7.5cm＝
30.0cm处；此时将点燃的蜡烛移动到平面镜中像的位置，然后取下平面镜，此
时的物距为30.0cm，根据光路可逆可知，此时的像距为 15.0cm，所以需要将光
屏移至75.0cm刻度线处，光屏上才能再次呈现清晰的像。
故答案为：（1）同一高度；（2）10.0；（3）漫反射；（4）下；（5）大于；
（6）放大；投影仪；75.0。
39．小周同学用凸透镜做“探究凸透镜成像规律”的实验。
（1）实验前，小明先想办法测凸透镜的焦距，如图甲所示，他将凸透镜正对太
阳光，在透镜下方平行地放上白纸，测出透镜与白纸间距s与对应的白纸被烤焦
的时间t，绘出图象如图乙所示。则判断该透镜的焦距f为 cm，然后在
光具座上从左到右分别放置蜡烛、凸透镜和光屏，将焰心、透镜中心、光屏中心
调在 。
（2）实验过程中，当蜡烛与凸透镜的距离如图丙时，在光屏上可得到一个清晰
的倒立、 （填“放大”或“缩小”）的实像，该实验现象可以说明
的成像特点（选填“照相机”“投影仪”或“放大镜”）
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，如图丁所示。则人眼在图
中的 （选填“A”或“B”）处能观察到蜡烛的像，像是图a中的（选填“1”、“2”、“3”或“4”）
（4）光屏上得到发光体清晰的像时，一只苍蝇飞到了凸透镜上，此时光屏上
（选填“A”、“B”或“C”）
A.会有苍蝇的像
B.会出现苍蝇的影子
C.发光体的像完整且暗了一些
（5）她又利用该装置研究视力的矫正问题，将蜡烛放在离凸透镜较远的位置，
如图b所示，给凸透镜“戴”上近视眼镜（相当于一个凹透镜），此时光屏
上能成一清晰的像：若“取”下近视眼镜，为使光屏上的像再次清晰，在保
持透镜位置不变的条件下，下列操作可行的是 。
①将光屏远离透镜； ②将光屏靠近透镜；
③将蜡烛远离透镜； ④将蜡烛靠近透镜
A.①③ B.①④ C.②③ D.②④
【答案】（1）12；同一高度；（2）放大；投影仪；（3）B；4；（4）C；（5）
D。
【解析】解：（1）由图乙可知，当透镜与白纸间距 s＝12cm时，白纸被烤焦的时
间t＝4min，所用的时间最短，说明太阳光经过凸透镜会聚后该点的温度最高，这
个点就是凸透镜的焦点，则测出透镜与白纸距离即为焦距 f＝12cm；根据凸透镜成
像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；
（2）实验过程中，当蜡烛与凸透镜的距离如图丙时，此时的像距大于物距，所以
在光屏上可得到一个清晰的倒立、放大的实像，该实验现象可以说明投影仪的成像
特点；
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时的u＜f，凸透镜成正立
放大的虚像，光屏上承接不到，透过凸透镜观察蜡烛看到正立放大的虚像，故4图
符合像的性质；虚像与成像物体同侧，所以应从B处观察；
（4）光屏上的实像是发光体发出的光经凸透镜折射后会聚成的，一只苍蝇飞到了
凸透镜上，物体发出的光被苍蝇挡住一些，但不妨碍成像，所以光屏上呈现的仍然是物体的完整的实像，只是光被挡住一些，导致会聚在光屏上的实像要暗一些；由
于苍蝇在凸透镜的一倍焦距之内，成的是虚像，虚像不能成在光屏上，故C正确；
（5）近视眼是晶状体变厚，晶状体对光线的会聚能力增强，使像成在视网膜的前
方，戴凹透镜使光线发散一些，使像呈在视网膜上；若“取”下近视眼镜（即取下
凹透镜），像又回到视网膜前，此时的像距减小了，要使光屏上重新出现清晰的像，
需要光屏靠近透镜或蜡烛靠近透镜。故选D。
故答案为：（1）12；同一高度；（2）放大；投影仪；（3）B；4；（4）C；（5）
D。
40．如图，在（探究凸透镜成像规律）的实验中：
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸
透镜的焦距f＝ cm。实验前应调节烛焰、凸透镜、光屏三者的中心，
使它们在 高度上。
（2）实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个
清晰的倒立、 的实像（选填“放大”或“缩小”），生活中利用这个
规律制成的光学仪器是 （选填“照相机”、“投影仪”或“放大
镜”）。
（3）实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向
方移动（选填“上”或“下”）。
（4）如图乙，保持凸透镜位置不变，蜡烛从35cm刻度线处向右移动2cm，移动
光屏直到像重新清晰，则此时光屏移动的距离 2cm（选填“＞”、
“＝”或“＜”）。
（5）仍如图乙，蜡烛、透镜和光屏分别在35cm、50cm、80cm刻度线处，蜡烛和
光屏位置不变的情况下，把凸透镜向右移动到 cm的刻度线处，光屏上
会再次呈现清晰的像。
（6）如图丙所示，将蜡烛放在 P点，若切除凸透镜中间的阴影部分后，再将剩
余部分靠紧重新结合在一起，蜡烛能成 个像。【答案】（1）10.0；同一；（2）放大；投影仪；（3）上；（4）＞；（5）65；
（6）2。
【解析】解：（1）由图甲知，焦点到凸透镜的距离为20.0cm﹣10.0cm＝10.0cm，
所以凸透镜的焦距为f＝10.0cm；
为了使像成在光屏中心，实验开始前，应将发光体、凸透镜和光屏中心调节在同
一高度上；
（2）由图乙知，当蜡烛在刻度尺的10cm处，u＝25cm﹣10cm＝15cm，2f＞u＞f，
凸透镜成倒立放大的实像，利用这个规律制成的光学仪器是投影仪；
（3）凸透镜成倒立的实像，蜡烛由于燃烧逐渐变短，相对于凸透镜向下移动，所
以像逐渐向上移动；
（4）由图可知，蜡烛在35cm刻度线处时，物距在一倍焦距和二倍焦距之间，成倒
立、放大的实像，像距大于二倍焦距；蜡烛从 35cm刻度线处向右移动2cm，像距会
变大，且像距的变化要大于2cm；
（5）蜡烛、透镜和光屏分别在35cm、50cm、80cm刻度线处，成倒立、放大的实像；
把凸透镜向右移动到 65cm的刻度线处，此时的物距等于原来的像距，像距等于原
来的物距，根据光路可逆可知，光屏上会再次呈现清晰的像；
（6）因为凸透镜中间厚，边缘薄，切去部分后相当于两个透镜，光心位置改变了，
上面的像下移、下面的像上移，将错位成两个像。
故答案为：（1）10.0；同一；（2）放大；投影仪；（3）上；（4）＞；（5）
65；（6）2。
