2024-2025 学年八年级物理上册单元测试卷（苏科版）
第三章 光的折射 透镜（B 卷•专项卷）
注意事项：
1．测试范围：苏科版八年级上册第3章。

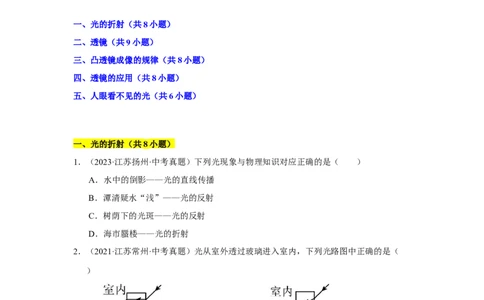

一、光的折射（共8小题）
二、透镜（共9小题）
三、凸透镜成像的规律（共8小题）
四、透镜的应用（共8小题）
五、人眼看不见的光（共6小题）
一、光的折射（共8小题）
1．（2023·江苏扬州·中考真题）下列光现象与物理知识对应正确的是（ ）
A．水中的倒影——光的直线传播
B．潭清疑水“浅”——光的反射
C．树荫下的光斑——光的反射
D．海市蜃楼——光的折射
2．（2021·江苏常州·中考真题）光从室外透过玻璃进入室内，下列光路图中正确的是（
）
A． B．
C． D．
3．（2024·四川眉山·中考真题）周六，小龙同学又开始了他的家庭实验：他在桌面上放一
1个空碗，碗内底部放一枚硬币，让弟弟看过去，没有看见硬币如图甲；弟弟保持不动，
小龙慢慢往碗中倒水，弟弟突然看见碗中出现了一枚“硬币”如图乙。对此现象下列分
析正确的是（ ）
A．看见硬币，说明硬币是光源
B．没有看见硬币，是因为光的直线传播
C．看见的“硬币”，是光的反射形成的虚像
D．看见硬币，表明光在水中的传播速度比空气中快

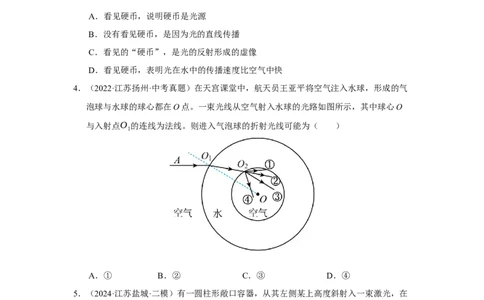

4．（2022·江苏扬州·中考真题）在天宫课堂中，航天员王亚平将空气注入水球，形成的气
泡球与水球的球心都在O点。一束光线从空气射入水球的光路如图所示，其中球心O
与入射点O 的连线为法线。则进入气泡球的折射光线可能为（ ）
1
A．① B．② C．③ D．④
5．（2024·江苏盐城·二模）有一圆柱形敞口容器，从其左侧某上高度斜射入一束激光，在
容器底部产生一个光斑O，如图所示。下列操作将使光斑向左移动的是（ ）
A．保持水面的高度和入射点不变，使激光的入射角增大
2B．保持激光射入的角度不变，使水面上升
C．保持水面的高度不变，使激光笔向右平移
D．保持激光射入的角度不变，使水面下降
6．（2023·江苏南京·中考真题）图中，小明的眼睛在C处，图示是小明刚好看到水中杯底
硬币的A端的光路，在图中用箭头标明光的传播方向；向杯中缓慢注水，在图中画出小
明刚看到硬币B端时水面的位置。

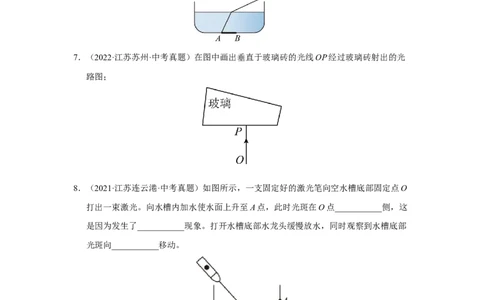

7．（2022·江苏苏州·中考真题）在图中画出垂直于玻璃砖的光线OP经过玻璃砖射出的光
路图；
8．（2021·江苏连云港·中考真题）如图所示，一支固定好的激光笔向空水槽底部固定点O
打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点___________侧，这
是因为发生了___________现象。打开水槽底部水龙头缓慢放水，同时观察到水槽底部
光斑向___________移动。
二、透镜（共9小题）
9．（2024·广西·中考真题）如图所示的眼镜片是（ ）
3A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜

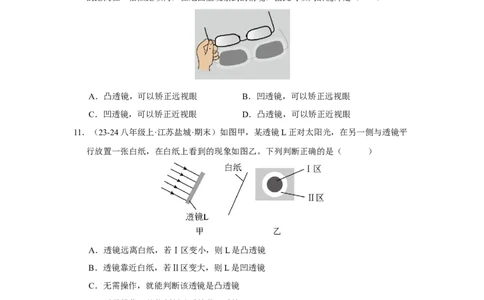

10．（23-24八年级上·江苏无锡·期末）如图所示，是一副眼镜放到太阳光下，眼镜到地面
的距离在一倍焦距以内，在地面上观察到的情境，由此可以判断镜片是（ ）
A．凸透镜，可以矫正远视眼 B．凹透镜，可以矫正远视眼
C．凹透镜，可以矫正近视眼 D．凸透镜，可以矫正近视眼
11．（23-24八年级上·江苏盐城·期末）如图甲，某透镜L正对太阳光，在另一侧与透镜平
行放置一张白纸，在白纸上看到的现象如图乙。下列判断正确的是（ ）
A．透镜远离白纸，若Ⅰ区变小，则L是凸透镜
B．透镜靠近白纸，若Ⅱ区变大，则L是凹透镜
C．无需操作，就能判断该透镜是凸透镜
D．无需操作，就能判断该透镜是凹透镜
12．（2022·江苏扬州·中考真题）如图，请完成光线通过凸透镜的光路图。（F是凸透镜的
焦点）
13．（2021·江苏无锡·中考真题）如图所示，平行光通过图中左侧虚线框（其中放置一块
4透镜）后，在右侧光屏上形成一个圆形光斑，该光斑的直径比透镜大。请你判断虚线框
中是否是凸透镜，说出接下来的操作及判断方法。（不添加其它器材）
（1）操作：将光屏 ；
（2）判断方法： 。
14．（21-22八年级上·江苏南京·期末）小明两眼视力缺陷不同，将一支2B铅笔紧贴他所
戴眼镜的两个镜片，透过镜片看到铅笔的像如图甲所示，则图甲中右侧的镜片是
___________（凸透镜/凹透镜）；如图乙所示，光会聚于b点，在虚线区域内放入图甲
中眼镜的___________（左/右）侧镜片后，光会聚于主光轴MN上的c点。
15．（23-24八年级上·江苏宿迁·期末）如图甲所示的黑白卡片，左侧在白光照射下呈现黑
色是因为 ，在高脚玻璃杯前方观察到如图乙所示装水部分
“黑白颠倒”的现象，此时装水部分的高脚杯和杯内水的组合相当于一个
透镜，若希望看到“黑白颠倒”的现象重新颠倒回来，则应将高脚杯 （选
填“靠近”或“远离”）黑白卡片。
16．（23-24八年级上·江苏南通·期末）如图所示，小明将凸透镜正对太阳，他发现在透镜
下方边长为20cm的正方形光屏上有一圆形的光斑，光斑的周围有一圈较暗的圆环。
5（1）从各角度都能看到光屏上的光斑，是因为太阳光在光屏表面发生了光的
反射，周围较暗圆环是由光的 （选填“反射”或“折射”）形成；
（2）小明所用凸透镜的直径约为 cm，将光屏远离透镜至某一位置，发现光屏
上的光斑变小了，测出此时透镜到光屏的距离为l，则l f（选填“大于”
“小于”或“大于或小于”）。
17．（23-24八年级上·江苏泰州·期末）小明在暗室里探究平行于主光轴的光通过透镜后的
光路，他用一直径和透镜玻璃直径相同的平行光正对透镜照射，惊奇的发现通过透镜玻
璃边缘的光经透镜后部分发生偏折，部分沿直线传播，如图1和2所示。第二天小明在
阳光下继续研究透镜对光的作用，将透镜正对太阳光，移动与透镜平行的白纸，在白纸
上得到了如图3所示的现象。则该同学所用的透镜为 （选填“凹透镜”、
“凸透镜”、或“凹透镜或凸透镜”）；继续将白纸稍远离该透镜，则暗斑的面积将
（选填“变大”、“变小”或“不变”），亮环的亮度将 （选填“变亮”、
“变暗”或“不变”）。
三、凸透镜成像的规律（共8小题）
18．（2024·江苏无锡·中考真题）用焦距为10cm的凸透镜探究凸透镜成像的规律，将点燃
的蜡烛、凸透镜、光屏置于光具座上如图所示的位置，下列说法中正确的是（ ）
6A．只向左移动光屏至适当位置，光屏上能呈现烛焰缩小的像
B．只向右移动光屏至适当位置，光屏上能呈现烛焰放大的像
C．只向右移动蜡烛至适当位置，光屏上能呈现烛焰放大的像
D．只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像
19．（2024·江苏扬州·二模）小明和小华在窗边用焦距为10cm的凸透镜贴近报纸看文字，
看到了文字的像。在移动凸透镜时，意外发现在报纸上出现了窗外景物的像，如图所示。
以下说法错误的是（ ）
A．前一次成像时，凸透镜离报纸距离小于10cm
B．后一次成像时，凸透镜离报纸距离稍大于10cm
C．前一次成的是正立的虚像，后一次成的是倒立的实像
D．凸透镜远离报纸时前一次像变小，后一次像变大
20．（2022·江苏苏州·中考真题）做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光
屏如图放置，光屏上呈现清晰的像。下列说法正确的是（ ）
A．屏上的像是倒立放大的
B．该凸透镜的焦距可能是8cm
7C．先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像
D．只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像
21．（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，
移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，
则（ ）
A．甲处可能成的是虚像 B．乙处像可能是放大的
C．P点位置在甲的左侧 D．蜡烛的移动方向向左
22．（2022·江苏连云港·中考真题）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光
屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为
cm。当蜡烛被移至57cm刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观
察到像可以从凸透镜的 （选填“左”或“右”）侧用眼睛观察，生活中的
是利用这个原理制成的。
23．（2021·江苏南通·中考真题）小娟对有关光学实验进行比较研究。
（1）探究凸透镜成像规律时，调节器材使烛焰和光屏的中心位于透镜的___________上。
器材在图示位置时，观察到光屏上呈现烛焰清晰的像，则该像为倒立、___________实
8像，若将蜡烛移至35cm处，此时凸透镜对烛焰发出的光起___________作用；
（2）将图中的透镜换为带小孔的遮光板，烛焰的像成在光屏下方，要让像成在光屏中央，
应将小孔向___________调节，此时的像与图中透镜所成的像相比，像的大小
___________。
24．（23-24八年级上·江苏泰州·期末）请根据“探究凸透镜成像规律”的实验回答以下问
题：
（1）小明在光具座上调整凸透镜、光屏和烛焰，使它们的中心不在同一高度，但是在同一
条直线上，这样___________（选填“也可能”或“不可能”）使像成在光屏中央；
（2）为了确定凸透镜的焦距，小明同学让一束平行光射向凸透镜，移动光屏，直到在光屏
上会聚成一点，如图甲所示，则该凸透镜的焦距为___________cm；
（3）当蜡烛、凸透镜和光屏按如图乙所示的位置放置时，光屏上得到清晰的像，则：
①生活中___________（选填“照相机”、“投影仪”或“放大镜”）就是应用了这个
成像规律。若要使光屏上的像变得再大些，在不改变凸透镜位置的情况下，应向
___________移动蜡烛，并适当向___________移动光屏；若在光屏与凸透镜之间放一
远视眼镜，为使光屏上仍然呈现最清晰的像，需要将蜡烛向___________（选填
“左”或“右”）移动；
②若保持蜡烛和光屏的位置不动，只需将凸透镜移动到___________cm的刻度处，又可
在光屏上成清晰的像，此时所成的是倒立、___________的实像；
③保持三个元件位置不动，仅将原凸透镜更换为一个焦距较小的凸透镜后，为了使光屏
上再次得到清晰的像，可以在蜡烛和凸透镜之间放置一个___________（选填“凸”
或“凹”）透镜；
④实验中，一只飞虫落在了凸透镜上，此时光屏上的像___________（选填“依然完
整”或“不完整”）。
（4）小华在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，该过程中物距u随时间t
的变化图像如图丙所示，则像距v与t的大致变化关系为图中的___________；
9（5）如图戊所示，元旦假期小华同学用手机拍一张放在水平桌面的作业，发现照片中的作
业纸上边小下边大，产生这种现象的原因是平放的手机到作业纸的距离___________。
A．上近下远 B．上远下近 C．左近右远 D．左远右近
25．（23-24八年级上·江苏无锡·期末）在“探究凸透镜成像规律”的实验中，小明的实验
步骤如下。
（1）如图甲所示，用蜡烛和凸透镜放在光具座上，光屏上出现一个等大的像，则该凸透镜
的焦距为f=___________cm；
（2）为了使像能呈现在光屏的中央，应该调节使烛焰、光屏的中心位于凸透镜的
___________上；
（3）小明将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位置时，恰好在光屏
上呈现了烛焰清晰的像，该像是倒立、___________的实像，生活中常用的
___________就是利用这个原理制成的。接着，小明保持凸透镜在光具座上的位置不动，
仅将图乙中蜡烛和光屏的位置互换，发现光屏上仍能观察到烛焰清晰的像。这是因为
在光的折射现象中，光路是___________的；
（4）在了解了该透镜的成像规律后，小红用长方形不透明纸盒、平面镜、该透镜设计制作
了一个投影仪，其剖面图如图丙所示，平面镜与底面夹角为45°，平面镜的中心位于
透镜的主光轴上，盒上方开一方形孔，将“F”光源按照图示方式朝下平放在方形孔上，
10中心与平面镜中心在一条竖直线上。若盒子高度h为10cm，为保证在正对透镜前方的
屏幕上能看到一个放大的投影，则盒子长度l的范围为___________cm，屏幕上所成的
图像形状是___________。（选填“F”、“ ”或“ ”）
四、透镜的应用（共8小题）
26．（2024·山西·中考真题）如图为青少年眼病患者眼球与正常眼球对比图。关于该患者
的晶状体及视力矫正，下列说法正确的是（ ）
A．对光的会聚能力太强，需佩戴近视眼镜
B．对光的会聚能力太强，需佩戴远视眼镜
C．对光的会聚能力太弱，需佩戴近视眼镜
D．对光的会聚能力太弱，需佩戴远视眼镜

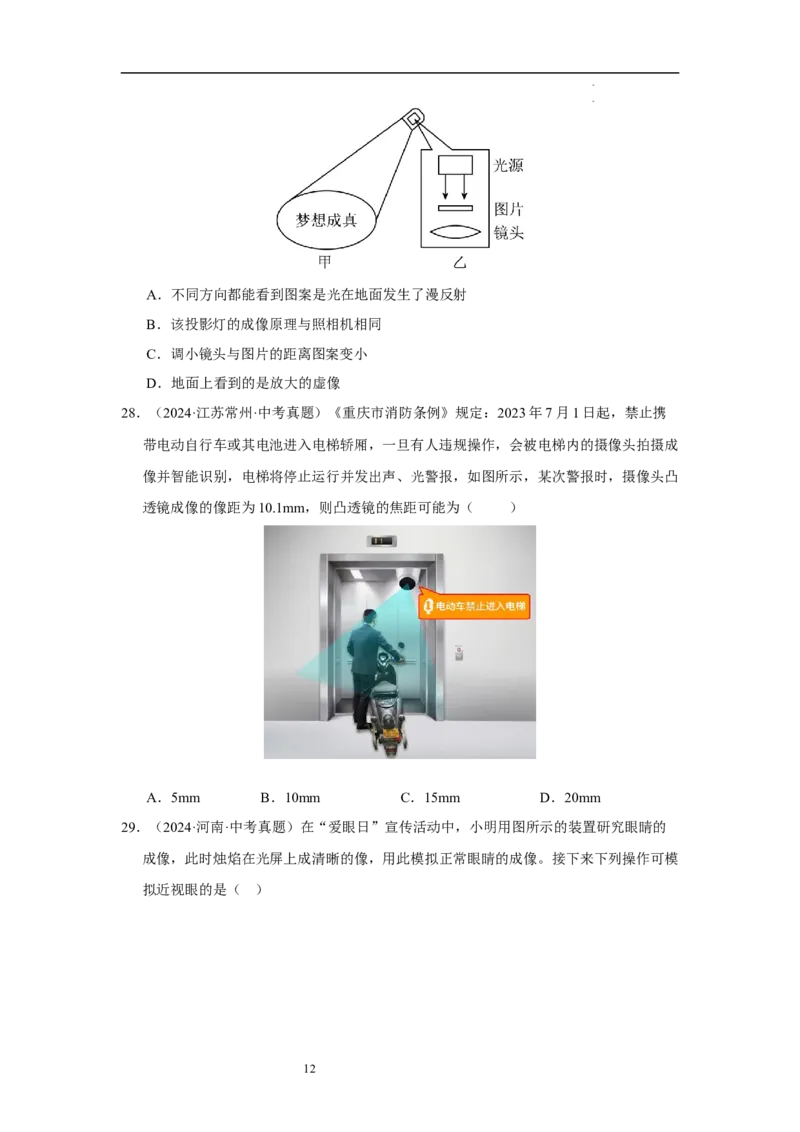

27．（2024·江苏苏州·中考真题）如图甲所示是公共场所的宣传投影灯，装在高处的投影
灯照在地面上出现图案，其内部结构如图乙所示。下列说法正确的是（ ）
11A．不同方向都能看到图案是光在地面发生了漫反射
B．该投影灯的成像原理与照相机相同
C．调小镜头与图片的距离图案变小
D．地面上看到的是放大的虚像
28．（2024·江苏常州·中考真题）《重庆市消防条例》规定：2023年7月1日起，禁止携
带电动自行车或其电池进入电梯轿厢，一旦有人违规操作，会被电梯内的摄像头拍摄成
像并智能识别，电梯将停止运行并发出声、光警报，如图所示，某次警报时，摄像头凸
透镜成像的像距为10.1mm，则凸透镜的焦距可能为（ ）
A．5mm B．10mm C．15mm D．20mm

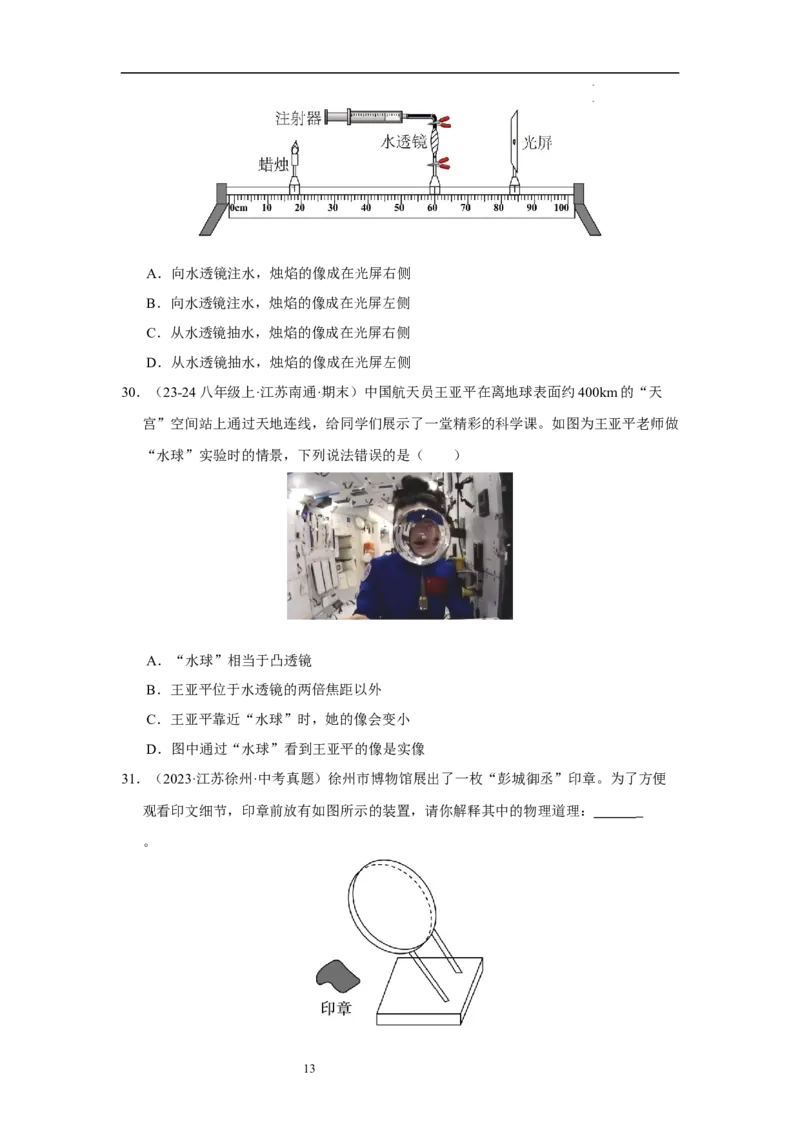

29．（2024·河南·中考真题）在“爱眼日”宣传活动中，小明用图所示的装置研究眼睛的
成像，此时烛焰在光屏上成清晰的像，用此模拟正常眼睛的成像。接下来下列操作可模
拟近视眼的是（ ）
12A．向水透镜注水，烛焰的像成在光屏右侧
B．向水透镜注水，烛焰的像成在光屏左侧
C．从水透镜抽水，烛焰的像成在光屏右侧
D．从水透镜抽水，烛焰的像成在光屏左侧
30．（23-24八年级上·江苏南通·期末）中国航天员王亚平在离地球表面约400km的“天
宫”空间站上通过天地连线，给同学们展示了一堂精彩的科学课。如图为王亚平老师做
“水球”实验时的情景，下列说法错误的是（ ）
A．“水球”相当于凸透镜
B．王亚平位于水透镜的两倍焦距以外
C．王亚平靠近“水球”时，她的像会变小
D．图中通过“水球”看到王亚平的像是实像
31．（2023·江苏徐州·中考真题）徐州市博物馆展出了一枚“彭城御丞”印章。为了方便
观看印文细节，印章前放有如图所示的装置，请你解释其中的物理道理：
。

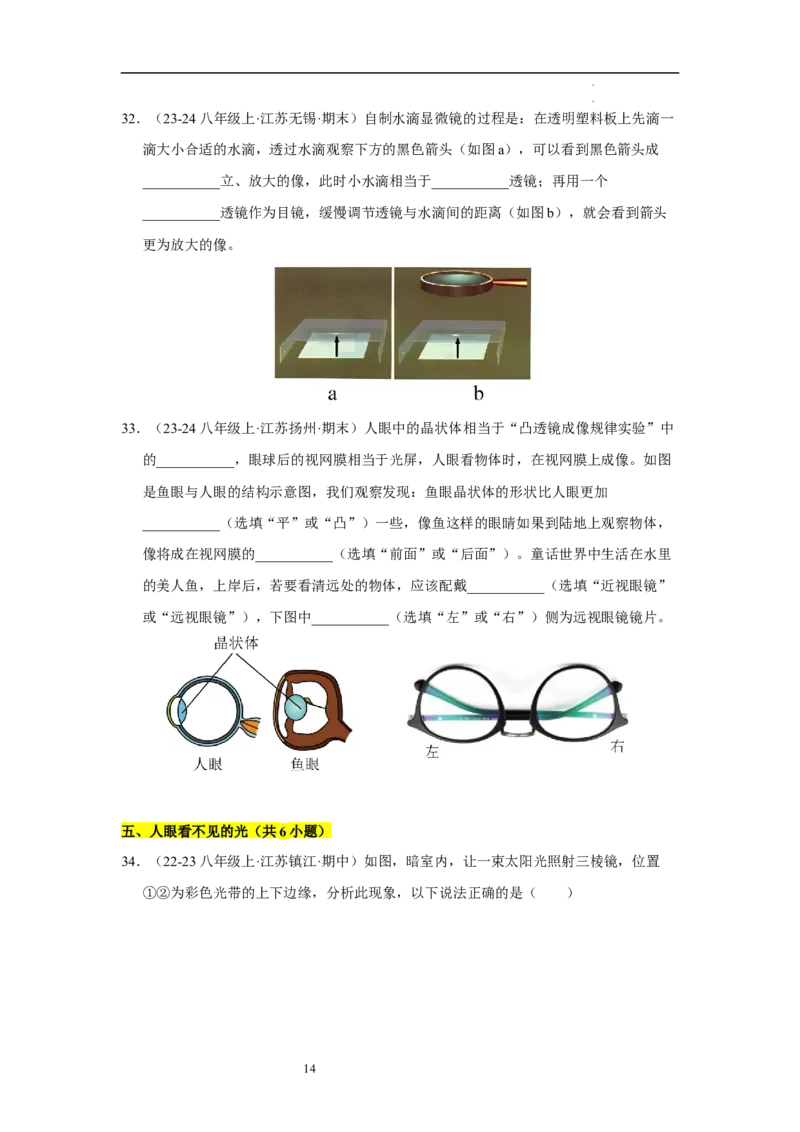

1332．（23-24八年级上·江苏无锡·期末）自制水滴显微镜的过程是：在透明塑料板上先滴一
滴大小合适的水滴，透过水滴观察下方的黑色箭头（如图a），可以看到黑色箭头成
___________立、放大的像，此时小水滴相当于___________透镜；再用一个
___________透镜作为目镜，缓慢调节透镜与水滴间的距离（如图b），就会看到箭头
更为放大的像。
33．（23-24八年级上·江苏扬州·期末）人眼中的晶状体相当于“凸透镜成像规律实验”中
的___________，眼球后的视网膜相当于光屏，人眼看物体时，在视网膜上成像。如图
是鱼眼与人眼的结构示意图，我们观察发现：鱼眼晶状体的形状比人眼更加
___________（选填“平”或“凸”）一些，像鱼这样的眼睛如果到陆地上观察物体，
像将成在视网膜的___________（选填“前面”或“后面”）。童话世界中生活在水里
的美人鱼，上岸后，若要看清远处的物体，应该配戴___________（选填“近视眼镜”
或“远视眼镜”），下图中___________（选填“左”或“右”）侧为远视眼镜镜片。
五、人眼看不见的光（共6小题）

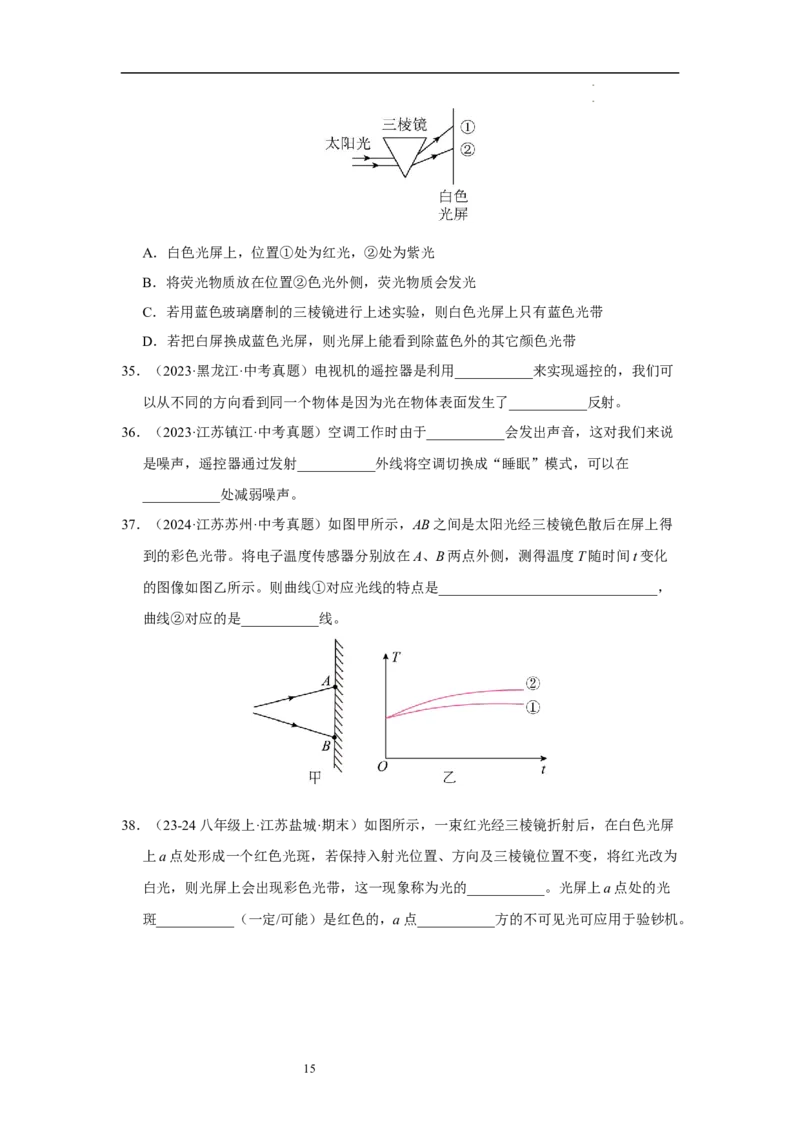

34．（22-23八年级上·江苏镇江·期中）如图，暗室内，让一束太阳光照射三棱镜，位置
①②为彩色光带的上下边缘，分析此现象，以下说法正确的是（ ）
14A．白色光屏上，位置①处为红光，②处为紫光
B．将荧光物质放在位置②色光外侧，荧光物质会发光
C．若用蓝色玻璃磨制的三棱镜进行上述实验，则白色光屏上只有蓝色光带
D．若把白屏换成蓝色光屏，则光屏上能看到除蓝色外的其它颜色光带
35．（2023·黑龙江·中考真题）电视机的遥控器是利用___________来实现遥控的，我们可
以从不同的方向看到同一个物体是因为光在物体表面发生了___________反射。
36．（2023·江苏镇江·中考真题）空调工作时由于___________会发出声音，这对我们来说
是噪声，遥控器通过发射___________外线将空调切换成“睡眠”模式，可以在
___________处减弱噪声。
37．（2024·江苏苏州·中考真题）如图甲所示，AB之间是太阳光经三棱镜色散后在屏上得
到的彩色光带。将电子温度传感器分别放在A、B两点外侧，测得温度T随时间t变化
的图像如图乙所示。则曲线①对应光线的特点是_______________________________，
曲线②对应的是___________线。
38．（23-24八年级上·江苏盐城·期末）如图所示，一束红光经三棱镜折射后，在白色光屏
上a点处形成一个红色光斑，若保持入射光位置、方向及三棱镜位置不变，将红光改为
白光，则光屏上会出现彩色光带，这一现象称为光的___________。光屏上a点处的光
斑___________（一定/可能）是红色的，a点___________方的不可见光可应用于验钞机。
1539．（22-23九年级上·江苏盐城·期末）阅读短文，回答问题：
额温枪
为了防疫，老师每天都要用额温枪给同学们测量体温，额温枪的电池是整个系统的主
电源，额温枪的工作电压一般为3V，关机模式电流仅1.1μA。

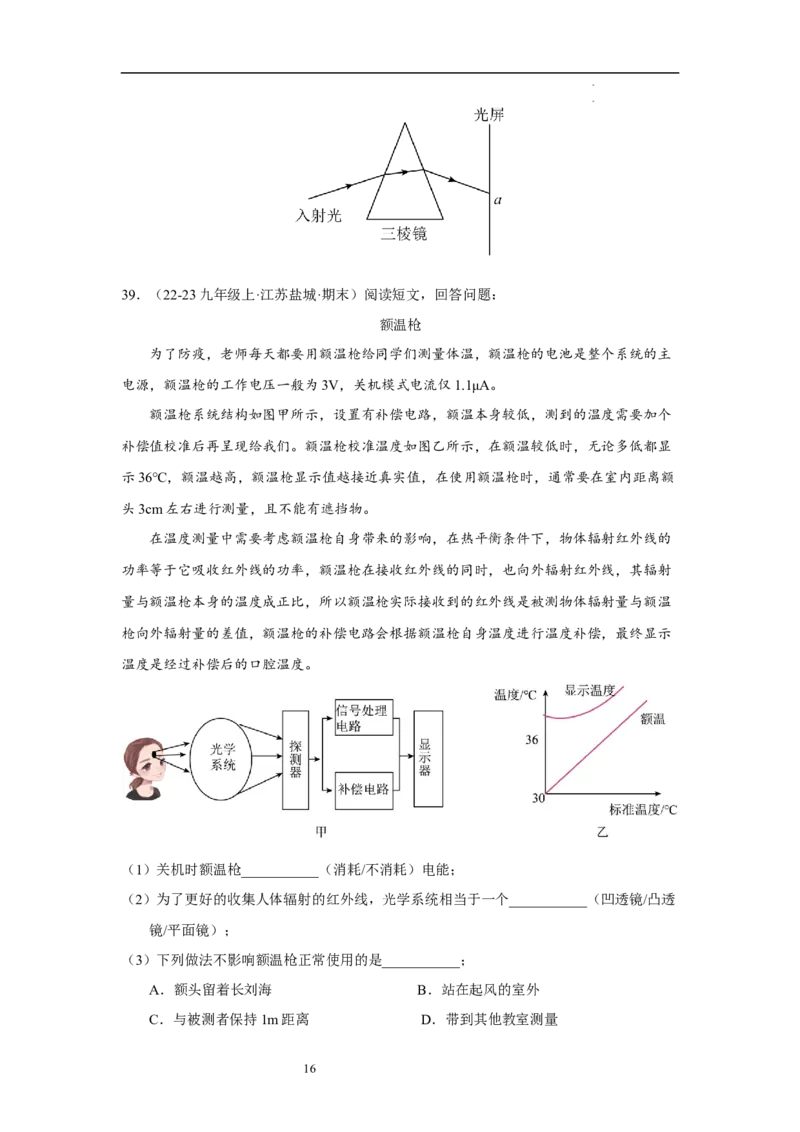

额温枪系统结构如图甲所示，设置有补偿电路，额温本身较低，测到的温度需要加个
补偿值校准后再呈现给我们。额温枪校准温度如图乙所示，在额温较低时，无论多低都显
示36℃，额温越高，额温枪显示值越接近真实值，在使用额温枪时，通常要在室内距离额
头3cm左右进行测量，且不能有遮挡物。
在温度测量中需要考虑额温枪自身带来的影响，在热平衡条件下，物体辐射红外线的
功率等于它吸收红外线的功率，额温枪在接收红外线的同时，也向外辐射红外线，其辐射
量与额温枪本身的温度成正比，所以额温枪实际接收到的红外线是被测物体辐射量与额温
枪向外辐射量的差值，额温枪的补偿电路会根据额温枪自身温度进行温度补偿，最终显示
温度是经过补偿后的口腔温度。
（1）关机时额温枪___________（消耗/不消耗）电能；
（2）为了更好的收集人体辐射的红外线，光学系统相当于一个___________（凹透镜/凸透
镜/平面镜）；
（3）下列做法不影响额温枪正常使用的是___________；
A．额头留着长刘海 B．站在起风的室外
C．与被测者保持1m距离 D．带到其他教室测量
16（4）关于额温枪，下列说法正确的是___________；
A．直接用额温枪测量口腔温度更准确
B．人在发热时，测得的体温更准确
C．额温枪测得的温度就是额头的温度
D．可以用额温枪测量盐城春天的气温

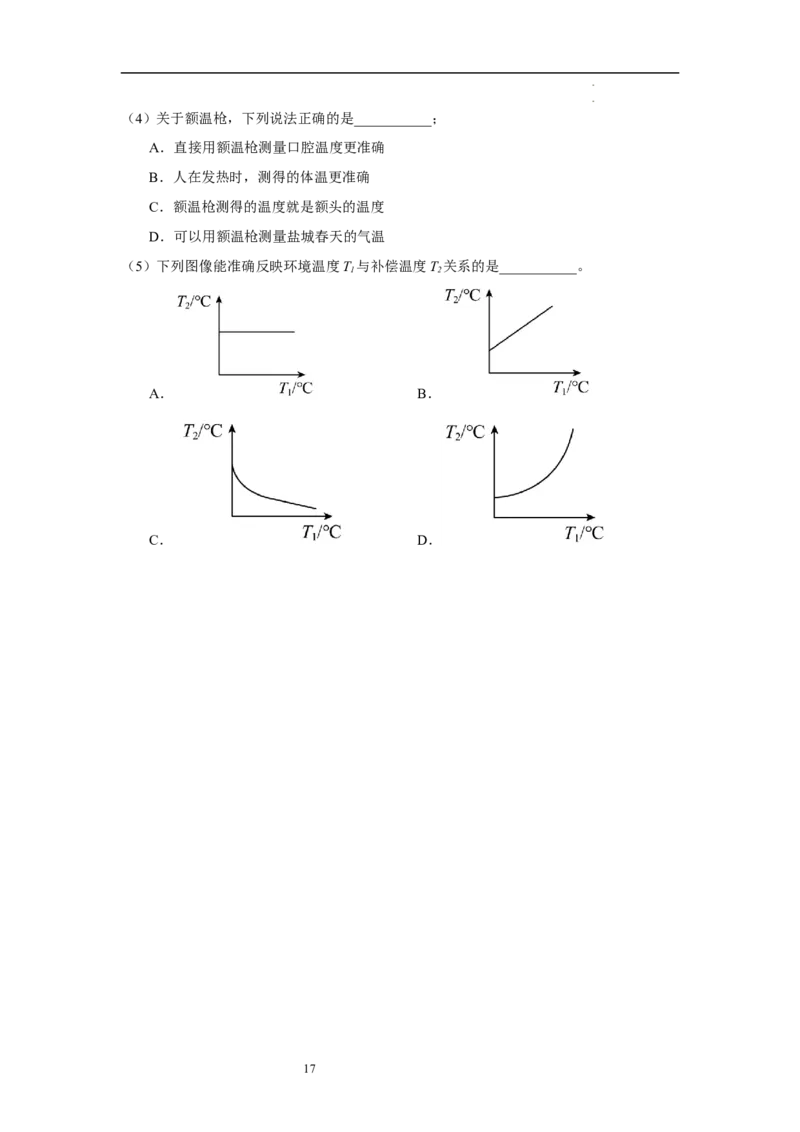

（5）下列图像能准确反映环境温度T 与补偿温度T 关系的是___________。
1 2
A． B．
C． D．
