2020-2021 学年《光的折射 透镜》单元测试卷
（总分:100分 时间:90分钟）
一．选择题（共10小题，每小题3分，共30分）

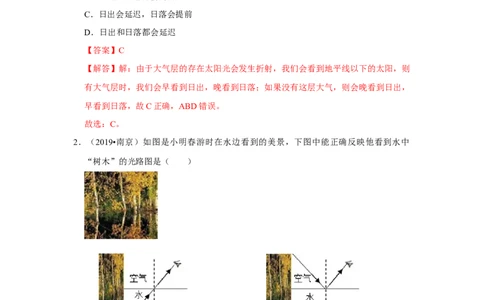

1．（2019•杭州）太阳光穿过地球大气层时会发生折射，如果没有这层大气，会出现（
）
A．日出会提前，日落会延迟
B．日出和日落都会提前
C．日出会延迟，日落会提前
D．日出和日落都会延迟
【答案】C
【解答】解：由于大气层的存在太阳光会发生折射，我们会看到地平线以下的太阳，则
有大气层时，我们会早看到日出，晚看到日落；如果没有这层大气，则会晚看到日出，
早看到日落，故C正确，ABD错误。
故选：C。
2．（2019•南京）如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中
“树木”的光路图是（ ）
A． B．
C． D．
【答案】B【解答】解：看到水中“树木”属于平面镜成像，平面镜成像原理是光的反射，所成的
像是反射光线的反向延长线相交而成的，不是实际光线的会聚点，所以成的是虚像，而
AC两图中光线从水中发出，D图中光线由眼睛处发出，故ACD错误，只有B正确；
如图所示：
故选：B。

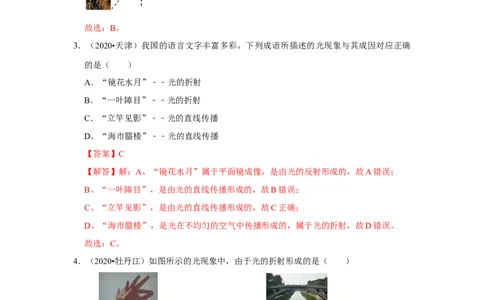

3．（2020•天津）我国的语言文字丰富多彩。下列成语所描述的光现象与其成因对应正确
的是（ ）
A．“镜花水月”﹣﹣光的折射
B．“一叶障目”﹣﹣光的折射
C．“立竿见影”﹣﹣光的直线传播
D．“海市蜃楼”﹣﹣光的直线传播
【答案】C
【解答】解：A、“镜花水月”属于平面镜成像，是由光的反射形成的，故A错误；
B、“一叶障目”，是由光的直线传播形成的，故B错误；
C、“立竿见影”，是由光的直线传播形成的，故C正确；
D、“海市蜃楼”，是光在不均匀的空气中传播形成的，属于光的折射，故D错误。
故选：C。
4．（2020•牡丹江）如图所示的光现象中，由于光的折射形成的是（ ）
A． 手影 B． 桥在水中“倒影”
C． 钢笔“错位” D． 景物在凸面镜中成像
【答案】C【解答】解：A、手在墙上形成“手影”，是光的直线传播形成的；故A错误；
B、桥在水中形成“倒影”，是水面成像，属于光的反射现象；故B错误；
C、钢笔“错位”，属于光的折射现象；故C正确；
D、景物在凸面镜中成像，可以扩大视野，是凸面镜成像，属于光的反射现象。故D错
误；
故选：C。

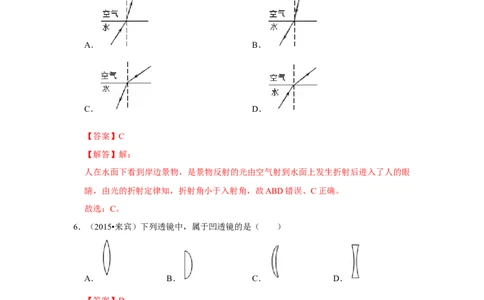

5．（2020•泰安）人在水面下看到岸边景物的正确光路是（ ）
A． B．
C． D．
【答案】C
【解答】解：
人在水面下看到岸边景物，是景物反射的光由空气射到水面上发生折射后进入了人的眼
睛，由光的折射定律知，折射角小于入射角，故ABD错误、C正确。
故选：C。
6．（2015•来宾）下列透镜中，属于凹透镜的是（ ）
A． B． C． D．
【答案】D
【解答】解：如图，中间比边缘厚的ABC是凸透镜，中间比边缘薄的D是凹透镜。
故选：D。
7．（2016•常州）把一副眼镜放在太阳光下，在地面上看到如图所示的情形，关于该眼镜
镜片的类型和可以矫正的视力缺陷，下列说法正确的是（ ）A．凹透镜，可以矫正远视眼
B．凹透镜，可以矫正近视眼
C．凸透镜，可以矫正远视眼
D．凸透镜，可以矫正近视眼

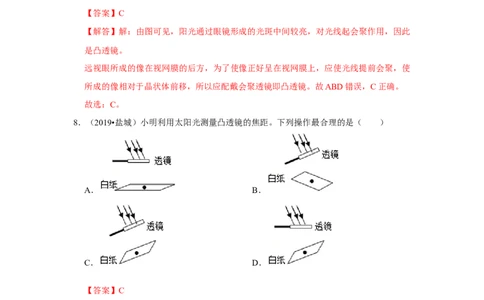

【答案】C
【解答】解：由图可见，阳光通过眼镜形成的光斑中间较亮，对光线起会聚作用，因此
是凸透镜。
远视眼所成的像在视网膜的后方，为了使像正好呈在视网膜上，应使光线提前会聚，使
所成的像相对于晶状体前移，所以应配戴会聚透镜即凸透镜。故ABD错误，C正确。
故选：C。
8．（2019•盐城）小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（ ）
A． B．
C． D．
【答案】C
【解答】解：
利用会聚太阳光法测焦距时，要将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦
点。所以把白纸（光屏）置于另一侧，改变白纸与凸透镜间的距离，直到光屏上出现一
个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，可得凸透镜的焦
距。可见ABD错、C正确。
故选：C。
9．（2018•荆门）关于生活中的光现象，下列说法正确的是（ ）A．凸透镜成实像时对光线有会聚作用，成虚像时对光线有发散作用
B．平面镜成像时，物体与平面镜距离越远，所成的虚像越小
C．眼睛近视了看不清书本上的字，应该配戴用凸透镜做成的眼镜，可以起到放大作用
D．因为光的折射，我们观察到日出的时刻会比实际日出时间早
【答案】D
【解答】解：
A、不管凸透镜成实像还是成虚像，凸透镜对光线都有会聚作用，故A错误；
B、由平面镜成像的特点可知，物像等大，像的大小与物体到平面镜的远近无关；因此，
平面镜成像时，物体与平面镜距离越远，所成的虚像也不会变小，故B错误；
C、近视眼是由于晶状体的凸度增大，或眼球前后径过长，形成的像就会落在视网膜的
前方；近视眼应该佩戴具有发散作用的凹透镜加以矫正（使光线延迟会聚，像成在视网
膜上），而不是配戴用凸透镜做成的眼镜，故C错误；
D、地球表面上有大气层，且大气层并不是均匀的，阳光射入大气层时会发生折射现象；
当太阳还在地平线以下时，由于光的折射，人们能够提前观察到日出，即观察到日出的
时刻会比实际日出时间早；故D正确。
故选：D。
10．（2019•鞍山）下列光路图以及对光路图的解释均正确的是（ ）
A．凸透镜对光线的作用 B．凹透镜对光线的作用
C．显微镜成像原理图 D．近视眼成像原理图
【答案】A
【解答】解：
A、凸透镜对光线具有会聚作用，平行于主光轴的入射光线经过凸透镜后会聚在焦点上。
故A正确；
B、凹透镜对光线有发散作用，而图中的折射光线与入射光线相比变得会聚了，故 B错
误；
C、凸透镜成像中，物距小于一倍焦距时，成正立放大的虚像，这是放大镜的成像原理，
也是显微镜的目镜的成像原理，而物镜成的倒立放大的实像。故C错误；D、据图可知，图中是佩戴凸透镜矫正远视眼，故D错误。
故选：A。
二．填空题（共8小题，每空2分，共30分）
11．（2017•济宁）一束光在空气与某透明物质的界面处发生了反射和折射现象，其光路如
图所示。界面上方为 （选填“空气”或“透明物质”）；反射角＝ 。
【答案】空气；40°。
【解答】解：由图可知，上面的两条线在同一种介质内，故应该是反射光线和入射光线；
反射光线和入射光线间的夹角的角平分线是法线，法线与界面垂直，故入射角为 90°﹣
50°＝40°；下面的那条线为折射光线，折射光线与法线间的夹角即折射角为90°﹣70°＝
20°，折射角小于入射角，故下方为透明物质，上方为空气。
故答案为：空气；40°。
12．（2020•吉林）漫步湖边，看到水中的“鱼儿”，是由于光的 形成的 像。
【答案】折射；虚。
【解答】解：鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛
我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的。
故答案为：折射；虚。
13．（2007•徐州）如图所示，一束光从空气射入水中，反射角为 度。请在图中大
致准确的位置画出折射光线。折射光的亮度将比入射光 。
【答案】40；暗一些。
【解答】解：因反射角等于入射角，此时入射角为90°﹣50°＝40°，所以反射角为40°，
故答案为：40；又因为当光从空气中斜射入水中，折射光线向法线偏折，如图所示，OA为折射光线；
当光通过水面发生折射时，会有一部分光被反射，所以折射光要比入射光暗，故答案为：
暗一些。
14．（2019•衢州）如图为小科制作的两个实验装置。
（1）图甲为“光路演示仪”，A、B、C为相同的中央有小孔的纸板，D是光屏，E为
底座。实验时，打开激光笔，调整纸板 A、B、C的位置，光屏D上出现了亮斑，发现
此时三块纸板上的小孔在一直线上，则可推知光在均匀空气中是沿 传播的。接
着在激光笔与光屏之间大范围喷烟，能观察到激光笔发出光的传播路线，原因是烟将激
光笔发出的光 到观察者眼中。
（2）图乙为“力学演示仪”，小科将一个去顶可乐罐的上端用细线吊在横杆上（可乐
罐可自由转动），在罐壁等高的A、B两处沿水平方向斜扎两个同样大小的小孔，先用
手指堵住小孔，再往罐子里加满水，待罐子保持静止后松手，水从两小孔中喷出（俯视
时喷水方向如图丙），罐子随即转动。请在相应位置图中的虚线圆圈上用箭头表示出可
乐罐转动方向。
【答案】（1）直线；反射；
（2）【解答】解：（1）打开激光笔，调整纸板A、B、C的位置，光屏D上出现了亮斑，发
现此时三块纸板上的小孔在一直线上，则可推知光在均匀空气中是沿直线传播的。
空气特别干净时，我们看不到光线，当空气中有烟雾或水雾时，光碰到烟雾或水雾会发
生反射，反射光线进入人的眼睛。
（2）如丙图，B点的水受到容器给的向左的力向左运动，物体间力的作用是相互的，
水给容器B点一个向右的力，使B向右运动。A点的水受到容器给的向右的力向右运动，
物体间力的作用是相互的，水给容器A点一个向左的力，使A向左运动。转动方向如图。
故答案为：（1）直线；反射；（2）如上图。
15．（2011•苏州）如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可
知 （甲透镜/乙透镜）是凹透镜，可用于 （近视/远视）眼的矫正。
【答案】乙透镜；近视。
【解答】解：从图知，通过甲透镜的光线比入射光线向主光轴靠拢，所以甲对光线有会
聚作用，因此甲是凸透镜。
通过乙透镜的光线比起入射光线更加远离主光轴，所以乙对光线有发散作用，因此乙是
凹透镜。近视眼是由于晶状体对光线的会聚作用过强引起的，所以要用凹透镜对光线进行发散。
故答案为：乙透镜；近视。
16．（2015•怀化）如图所示，表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，
由图可知甲透镜应是 透镜，乙透镜应是 透镜。（两空选填“凹”或
“凸”）
【答案】凹；凸。
【解答】解：通过甲透镜的光线比起入射光线更加远离主光轴，所以甲对光线有发散作
用，因此甲是凹透镜。
从图知，通过乙透镜的光线比入射光线向主光轴靠拢，所以乙对光线有会聚作用，因此
乙是凸透镜。
故答案为：凹；凸。
17．（2019•湘西州）某同学把一个凸透镜正对着太阳光，再把一张白纸放在它的另一侧，
适当调整位置后，在白纸上出现一个很小很亮的光斑，经过测量得出光斑到凸透镜中心
的距离为20cm，则该凸透镜的焦距为 cm。
【答案】20。
【解答】解：某凸透镜正对着太阳光，再把一张白纸放在它的另一侧，适当调整位置后，
在白纸上出现一个很小很亮的光斑，这个光斑是凸透镜的焦点，凸透镜中心是光心，光
斑和光心之间的距离叫焦距，光斑到凸透镜中心的距离为20cm，所以凸透镜的焦距是
20cm。
故答案为：20。
18．（2020•湘西州）凸透镜对光有会聚作用，凹透镜对光有发散作用。正对着太阳光的放
大镜能够在另一侧的纸面上形成一个很小、很亮的光斑，并将纸烤焦。由此可知，放大
镜是 透镜。
【答案】凸。【解答】解：正对着太阳光的放大镜能够在另一侧的纸面上形成一个很小、很亮的光斑，
这表明放大镜对光线具有会聚作用，所以放大镜为凸透镜。
故答案为：凸。
三．作图题（共2小题，每小题5分，共10分）
19．（2020•凉山州）如图所示，是一束光从空气斜射向玻璃表面，同时发生了反射和折射，
已知其反射光线和折射光线垂直，请在图中作出此束光的反射光线和折射光线。
【答案】
【解答】解：
首先根据入射光线做出法线，根据反射角等于入射角，在空气中法线的上侧画出反射光
线；
光从空气斜射向某透明介质，折射角小于入射角，已知反射光线和折射光线垂直，据此
在介质中法线的上侧画出折射光线；如图所示：
。20．（2018•济宁）在图中的实线框内填上一个合适的透镜。
【答案】
【解答】答：平行光经透镜后变得发散，因此该透镜对光线起发散作用，为凹透镜：
四．实验探究题（共3小题，每空2分，共30分）
21．（2019•泰州）在“初识光的折射现象”和“探究光的折射特点”实验中：
（1）如图甲，小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，水槽底
部光斑的位置将 （向左移动/向右移动/不动），这说明光从空气斜射入水中时，
传播方向 （会/不会）发生偏折。实验中光在空气中的传播路径并不清晰，为解
决此问题，他在水面上方喷了一些 。
（2）如图乙，小明继续探究“光从空气射入水中时的折射特点”，他使用可折转的光
屏，是为了研究折射光线、入射光线和法线是否 。如图丙，他将光沿着AO方
向射向水面上的O点，光在水中沿着OB方向射出，调整激光笔使入射光逐步偏向法线折射光也逐步偏向法线，说明光从空气斜射入水中时，入射角减小，折射角随之
（增大/减小/不变）。当光沿着NO方向射入时会沿ON′方向射出，此时折射角为
度。
【答案】（1）向左移动；会；烟雾；（2）在同一平面内；减小；0。
【解答】解：
（1）①光从空气斜射入水或其它透明介质时，折射角小于入射角；小明将一束激光射
至P点，形成一个光斑，向水槽内慢慢注水，光线在水面处发生折射，水槽底部光斑的
位置将向左移动，说明光从空气斜射入水中时，传播方向会发生改变。
②实验中光在空气中的传播路径并不清晰，为解决此问题，他可以在水面上方喷一些烟
雾。
（2）①小明继续探究“光从空气射入水中时的折射特点”，他使用可折转的光屏，是
为了研究折射光线、入射光线和法线是否在同一平面内。
②入射光线和法线的夹角是入射角，折射光线和法线夹角是折射角，入射光线靠拢法线，
说明入射角减小，折射光线靠拢法线，说明折射角也减小。
③当光沿着NO方向射入时会沿ON′方向射出，此时光线垂直入射不改变传播方向，则
此时入射角和折射角都等于0度。
故答案为：（1）向左移动；会；烟雾；（2）在同一平面内；减小；0。
22．（2019•玉林）为了探究“光折射时的特点”，如图所示：
（1）让光束沿AO射入杯中时，光束进入水中后折射光线会向 方向偏折；当入
射角增大时，折射角 。
（2）当一束光射入杯中时，会在杯底形成光斑。保持入射光束的方向不变，逐渐往杯
中加水，观察到杯底的光斑向 （选填“左”或“右”）移动。
（3）把一枚硬币放入杯底，看到硬币的位置比它实际的位置要偏 （选填“高”
或“低”）。【答案】（1）法线；增大；（2）左；（3）高。
【解答】解：（1）由光的折射定律可知，光从空气斜射入水中或其他介质中时，折射
角小于入射角，折射光线将向靠近法线方向偏折；当入射角增大时，折射角随之增大。
（2）若杯中的水增多，如图所示：
可见，当水增多时，液面升高，入射角不变，折射角也不变，光斑向左移动。
（3）从硬币反射的光经水面折射，折射光线远离法线向下偏折，当光线射入人眼，人
凭光直线传播的感觉，认为硬币在折射光线的反向延长线上，其实人看到的是硬币的虚
像，比实际的位置要高。
故答案为：（1）法线；增大；（2）左；（3）高。
23．（2016•哈尔滨）小明在家中发现了一副眼镜，于是利用眼镜的镜片进行了如下实验。
（1）如图甲所示，说明该镜片对光有 作用。
（2）按图甲方式测量该镜片的焦距，应如何测量？
（3）如图乙所示，光屏上所成的是 像，从图中还能知道烛焰、镜片、光屏的中
心在 。
（4）写出用镜片在光屏上成放大像的条件，并写出在图乙基础上，继续进行怎样的操作才能得到这样的像。
【答案】（1）会聚；
（2）将凸透镜正对太阳光，在凸透镜的下面放置一个光屏，调整凸透镜的位置，直到
光屏上出现一个最小、最亮的亮点，即焦点，用刻度尺测出光屏到凸透镜的距离即为焦
距；
（3）倒立、缩小、实；同一高度上；
（4）2f＞u＞f；向右移动蜡烛至焦距和2倍焦距之间，同时向右移动光屏，直到屏上出
现清晰的放大像。
【解答】解：
（1）据图可知，在另一侧的纸上会形成小的光斑，说明该透镜对光线有会聚作用，所
以是凸透镜；
（2）将凸透镜正对太阳光，在凸透镜的下面放置一个光屏，调整凸透镜的位置，直到
光屏上出现一个最小、最亮的亮点，即焦点，用刻度尺测出光屏到凸透镜的距离即为焦
距。
（3）由图可知，物距大于像距，由凸透镜成像规律可知，光屏上成倒立、缩小的实像；
实验过程中，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者的中心大致在同一
高度，目的是使烛焰的像成在光屏的中央。
（4）用镜片在光屏上成放大像，即放大的实像，由凸透镜成像规律可知，其条件是：
2f＞u＞f；
操作：向右移动蜡烛至焦距和2倍焦距之间，同时向右移动光屏，直到屏上出现清晰的
放大像。
故答案为：（1）会聚；
（2）将凸透镜正对太阳光，在凸透镜的下面放置一个光屏，调整凸透镜的位置，直到
光屏上出现一个最小、最亮的亮点，即焦点，用刻度尺测出光屏到凸透镜的距离即为焦
距；
（3）倒立、缩小、实；同一高度上；
（4）2f＞u＞f；向右移动蜡烛至焦距和2倍焦距之间，同时向右移动光屏，直到屏上出
现清晰的放大像。
