班级 姓名 学号 分数
第十三章 《电路初探》测试卷（B 卷）
（时间：60分钟，满分：100分）
一、选择题（每小题3分，共30分）

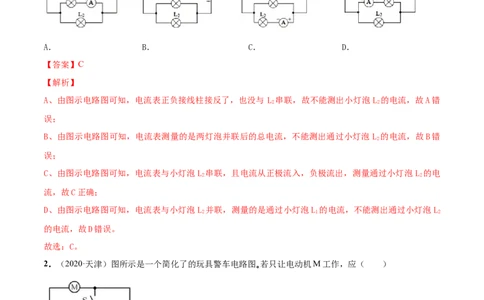

1．（2020·吉林）如图所示，能正确地测出小灯泡L 电流的电路是（ ）
2
A． B． C． D．
【答案】C
【解析】
A、由图示电路图可知，电流表正负接线柱接反了，也没与 L 串联，故不能测出小灯泡L 的电流，故A错
2 2
误；
B、由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡 L 的电流，故B错
2
误；
C、由图示电路图可知，电流表与小灯泡L 串联，且电流从正极流入，负极流出，测量通过小灯泡 L 的电
2 2
流，故C正确；
D、由图示电路图可知，电流表与小灯泡L 并联，测量的是通过小灯泡L 的电流，不能测出通过小灯泡L
2 1 2
的电流，故D错误。
故选：C。
2．（2020·天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A. 只闭合S B. 只闭合S C. S､S 都闭合 D. S､S 都断开
1 2 1 2 1 2
【答案】A
【解析】
由电路图知，若只让电动机工作，则需闭合开关S，断开开关S。
1 2故选A。
3．下列操作能使图中的小灯泡L 和L 组成串联电路的是（ ）
1 2
A．闭合开关S、S 和S B．只闭合开关S 和S
1 2 3 1 2
C．只闭合开关S 和S D．只闭合开关S
2 3 3
【答案】D；
【解析】
闭合开关S 、S 和S,小灯泡L 和L 均被短路,故A不符合题意;只闭合开关S 和S,小灯泡L 和L 并联,故
1 2 3 1 2 1 2 1 2
B不符合题意;只闭合开关S 和S,灯泡L 被短路,故C不符合题意;只闭合开关S,小灯泡L 和L 正好组成
2 3 2 3 1 2
串联电路,故D符合题意。
4．在如图所示的电路图中，能用电压表正确测出灯L 两端电压的是（ ）
2
A． B． C． D．
【答案】C
【解析】
A、电压表并联在L 两端。不符合题意。
1
B、电压表并联在灯泡L、L 两端，测量灯泡L、L 两端的总电压。不符合题意。
1 2 1 2
C、电压表并联在L 两端，测量L 两端的电压。符合题意。
2 2
D、电压表并联在L 两端，电压表的接线柱接反了。不符合题意。故选C。
1
5．（2020·苏州）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中
电动机M ，驱动扇叶送风，M 驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不
1 2
送风。小明设计的电路图，符合要求的是（ ）A． B． C． D．
【答案】C
【解析】
A、开关S 闭合，电动机M 和M 串联同时工作；S 、S 都闭合，电动机M 被短路不能工作。故A不合
1 1 2 1 2 1
题意；
B、开关S 闭合，电动机M 工作，驱动扇叶送风；S 闭合，电动机M 工作驱动机内水循环。水循环和送
1 1 2 2
风互不影响。故B不合题意；
C、开关S 闭合，电动机M 工作，驱动扇叶送风；再闭合开关S ，电动机M 工作，驱动机内水循环，使
1 1 2 2
所送的风成为“凉风”；若S 断开，无论S 是否闭合，电动机M 都不能工作。故C符合题意；
1 2 2
D、闭合开关S ，电动机M 工作，驱动机内水循环；再闭合开关S ，电动机M 工作，驱动扇叶送风。故
1 2 1 1
D不合题意。
故选：C。

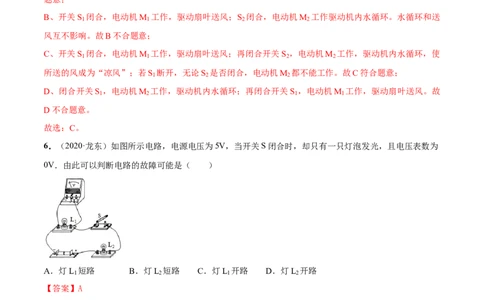

6．（2020·龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表数为
0V．由此可以判断电路的故障可能是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 开路 D．灯L 开路
1 2 1 2
【答案】A
【解析】
A、如果灯L 短路，L 不亮、L 亮，电压表也被短路无示数。故A符合题意；
l 1 2
B、灯L 短路，L 不亮、L 亮，电压表有示数，测量L 两端电压等于电源电压为5V．故B不符合题意；
2 2 1 1
C、D、两灯串联，若L 、L 其中任一个开路，另一个都不会亮。故C、D不符合题意。
1 2
故选：A。
7．（2020·青岛）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）A. 用导线连接c、e，电流表只能测量通过灯泡L 的电流
2
B. 用导线连接d、e，电流表只能测量通过灯泡L 的电流
2
C. 用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L 的电流
1
D. 用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L 的电流
2

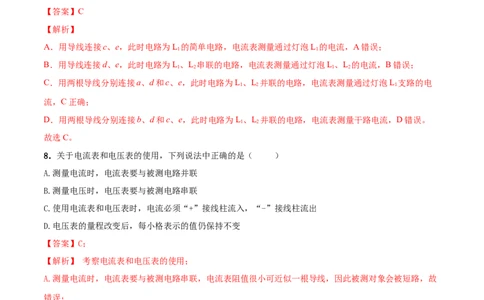

【答案】C
【解析】
A．用导线连接c、e，此时电路为L 的简单电路，电流表测量通过灯泡L 的电流，A错误；
1 1
B．用导线连接d、e，此时电路为L、L 串联的电路，电流表测量通过灯泡L、L 的电流，B错误；
1 2 1 2
C．用两根导线分别连接a、d和c、e，此时电路为L、L 并联的电路，电流表测量通过灯泡L 支路的电
1 2 1
流，C正确；
D．用两根导线分别连接b、d和c、e，此时电路为L、L 并联的电路，电流表测量干路电流，D错误。
1 2
故选C。
8．关于电流表和电压表的使用，下列说法中正确的是（ ）
A.测量电流时，电流表要与被测电路并联
B.测量电压时，电压表要与被测电路串联
C.使用电流表和电压表时，电流必须“+”接线柱流入，“-”接线柱流出
D.电压表的量程改变后，每小格表示的值仍保持不变
【答案】C；
【解析】 考察电流表和电压表的使用；
A.测量电流时，电流表要与被测电路串联，电流表阻值很小可近似一根导线，因此被测对象会被短路，故
错误；
B.测量电压时，电压表要与被测电路并联，串联入电路，由于阻值很大，相当于开路，因此不能串联使用，
故错误；
C.使用电流表和电压表时，电流必须“+”接线柱流入，“-”接线柱流出，说法正确，如果接反会导致指
针反向偏转，影响测量，故该项符合题意。
D.电压表的量程改变后，每小格表示的值会发生改变，即改变了其分度值，故该项错误。
9．如图所示电路中，当开关S闭合时，电压表V 、V 、V 的示数分别为U 、U 、U ， 电流表A 、A 的示
1 2 3 1 2 3 1 2
数分别为I、I（五块电表的读数均不为零），那么下列关系式正确的是（ ）
1 2A. U＝U═U I＝I B. U＝U+U I＝I
2 1 3 1 2 2 1 3 1 2
C. U＝U+U I＝I D. U＝U+U I＞I
3 1 2 1 2 3 1 2 1 2
【答案】 B
【解析】：由电路图可知，电流从电源的正极出发，依次经电流表A 、下面的电阻、上面的电阻、电流表
1
A 回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流；
2
根据电压表与被测电路元件并联可知，电压表V 测下边电阻两端的电压，电压表V 测电源的电压，电压表
1 2
V 测上面电阻两端的电压；
3
根据串联电路中各处的电流相等可知，两电流表的示数关系：I＝I ， D不符合题意，
1 2
因串联电路中总电压等于各分电压之和可，
所以三电压表的示数关系为：U＝U+U ， AC不符合题意，B符合题意。
2 1 3
故答案为：B。
10．如图甲所示的电路，闭合开关时，两灯泡均能发光。电路中两个完全相同的电流表指针偏转均如图乙
所示，通过灯泡L 和L 的电流分别是( )
1 2
A. 1.2A，0.3A B. 1.5A，0.3A C. 0.3A，1.2A D. 0.3A，1.5A
【答案】 A
【解析】由图甲可知，L、L 并联，电流表A 测量干路电流，A 测量L 所在支路电流，A 示数大于A 示数；
1 2 1 2 2 1 2
有图乙可知，电流表使用不同量程时读数分别为 0.3A、1.5A，故干路电流：I=1.5A，L 中电流：
2
I=0.3A，
2
通过L 电流：I=I-I=1.5A-0.3A=1.2A。 故答案为：A。
1 1 2
二、填空题（每空1.5分，共36分）
11．生活中经常使用的小彩灯是 （“串”、“并”）联的。如图所示，有一种节日彩灯上有50只
相同的小灯泡，接到照明电路中，50只小灯泡都发光，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是 A，每只小灯泡两端的电压为 V；人体安全电压是 V。
【答案】：串；0.2；4.4；不高于36。
【解析】：
(1)生活中小彩灯的额定电压很小,一般是需要接在照明电路里,需要串联分压,所以电压小灯泡之间是串联
的;
(2)因串联电路中各处的电流相等,
所以,通过每只小灯泡的电流I=200mA=0.2A,因串联电路中总电压等于各分电压之和,
所以,每只小灯泡两端的电压U=220V/50=4.4V；人体的安全电压是不超过36V.
12．（2019·巴中）如图所示的电路中，要使R 、R 串联，应闭合的开关是 ；要使R 、R 并联，应
1 2 1 2
闭合的开关是 ，（选填“S”、“S”、“S”）；该电路中干电池供电时将 能转化为电能。
1 2 3
【答案】S；S、S；化学；
2 1 3
【解析】
要使R 、R 串联，电路中应只有一条路径，分析电路图可知，当只有开关 S 闭合时，两电阻串联；要使
1 2 2
R 、R 并联，电路中应有两条支路，分析电路图可知，当开关 S 、S 闭合时，两电阻并联；干电池工作时，
1 2 1 3
电池内部发生化学反应，将化学能转化为电能。
13．如图所示，a是电压表的负接线柱引出的导线头，开关S闭合后，a接b时，电压表的示数是6V，a接
d时，电压表的示数为1.5V，则a接c时，电压表的示数为 V，则灯L 两端电压为 V，灯L 两
1 2
端电压为 V 。
【答案】6；1.5；4.5。【解析】
从图可知，灯L 和L 串联，a接b时，电压表与灯L 和L 并联，测量的是灯L 和L 两端的电压，即为电源
1 2 1 2 1 2
电压；
a接d时，电压表测量的是灯L 两端的电压U ；a接c时，电压表与灯L 和L 并联，测量的是灯L 和L 两
1 1 1 2 1 2
端的电压，也为电源电压；
已知灯L 两端电压，可利用串联电路中电压的特点求出灯L 两端电压。
1 2
a接b时，电压表示数为电源电压，电源电压为：U=6V，a接d时，电压表示数为灯L 两端电压，即：
1
U=1.5V，
1
∵a接c时，电压表测量的是电源电压，
∴此时电压表的示数为：U=6V，
又∵U=1.5V，∴灯L 两端电压为：U=U-U=6V-1.5V=4.5V。
1 2 2 1
14．如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭.
①有同学说，这两个灯泡是串联的你的看法是 ；简述理由： 。
②不打开盒子，也无任何辅助器材，如何证明你的上述看法。
简要说明你的操作方法及结论： 。
【答案】
①不一定；如果是并联的,开关接在干路中即可控制所有支路；
②拧下其中一个灯泡,若另一个灯泡仍发光,则是并联;若另一个灯泡不发光,则是串联。
【解析】
(1)当开关闭合时,两灯同时亮,当开关断开时,两灯同时灭.电路有两种连接方式,一种是两灯串联;另一种
是两灯并联,开关放在干路上.
(2)如果要验证两灯的连接情况,只需拧下其中一个灯泡,闭合开关,若另一个灯泡仍发光,说明两灯互不影
响,则是并联;若另一个灯泡不发光,说明两灯互相影响,则是串联.
15．在如图所示的电路中，电源电压不变，小灯泡L 或L 中的一个出现了断路故障．
1 2
①若开关S从断开到闭合时，电流表示数不变，则故障是____ ________。②若开关S断开时，电流表示数为零，则故障可能是_____ _______。
【答案】①L 断路 ②L 断路
2 1
【解析】小灯泡L 、L 并联，电流表测量干路电流，由于小灯泡L 或L 中的一个出现了断路故障，则电流
1 2 1 2
表只能测量其中一个支路上的电流．
①若开关S从断开到闭合时，电流表示数不变，说明开关S对电流表没有起到控制作用，支路L 是正常的，
1
所以故障是L 断路．
2
②开关S断开时，电流表示数为零，说明L 断路．
1
16. 如图所示，当开关S闭合时，电流表A的示数为6 A，A的示数为2.5 A，A的示数为5 A，则L、
1 2 1
L、L中的电流分别是________A、________A、________A.
2 3
【答案】3.5；1.5；1；
【解析】通过电流路径分析后，确定三个灯泡并联，而电流表A测量三个灯泡的总电流，即6 A＝I＋I＋
1 2
I；而电流表A 测量L 和L 的总电流，即2.5 A＝I＋I；电流表A 测量L 和L 的总电流，即5 A＝I＋I.
3 1 2 3 2 3 2 1 2 1 2
联立可得I、I、I的值．
1 2 3
三、解答题（本题包含5道题，共34分）
17．（2分）按照如图甲所示电路图，将图乙中的实物图连接起来．
【答案】【解析】由电路图连接实物图，首先判断小灯泡之间的连接关系，由图可知是串联，最下面的电压表测量
的是右侧小灯泡两端的电压，上面的电压表测量的是电源两端的电压。接下来是先将小灯泡和电源与开关
顺次连接，形成通路，最后分别将电压表并联在测量对象的两端，如图所示：
18．（8分）如图所示，两灯泡L 、L 在盒内的连接方式未知，电源电压为6V。开关闭合后两灯均发光，
1 2
电流表的读数为0.90A；若把L 取下，L 仍发光，电流表读数变为0.30A。
1 2
（1）L 和L 是并联还是串联的？ 请在方框内画出相对应的电路图。
1 2
（2）取下L 之前，通过L 的电流是多少mA？
1 1
【答案】（1）并联；电路图如下；（2）600mA；
【解析】
（1）由开关闭合后两灯均发光，电流表的读数为 0.90A；若把L 取下，L 仍发光，电流表读数变为
1 2
0.30A，说明两灯独立工作，互不干扰，是并联；电路图如上
（2） ∵ I=0.90A，I=0.30A，根据：I=I+I
2 1 2
∴通过L 的电流为I=I-I=0.90A-0.30A=0.60A=600mA
1 1 2
19. （6分）如图甲所示，用电流表测电流。
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示。则电流表测的是哪
盏灯的电流？大小为多大？
(2)将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流
表示数相减，可得流过哪盏灯的电流，大小是多少？【答案】
(1)测L 的电流I=0.5A
1 1
(2)M接“3” N接“一”，可得L 的电流 I=0.4A
2 2
【解析】
本题考查了电流表的使用及并联电路的电流特点．并联电路的干路中电流等于各支路电流之和．电流表在
读数时要看清量程和分度值．
判断M、N都接到电流表为“0.6”接线柱上时，电流表与哪个灯串联，即测那个灯的电流．由电流表的量
程和分度值进行读数．
当电流表测干路中的电流，读数是最大的，这次的示数与上次的示数之差为另一个灯中的电流．
当M、N都接到电流表为“0.6”接线柱上时，电流表与 L 串联，故电流表测的是 L 的电流．量程为0-
1 1
0.6A，分度值为0.02A，大小为0.5A．
要使电流表的示数最大，两个灯要并联，M应接电流表的“3”接线柱，N应接电流表的“-”接线柱；此时
电流表的量程为0-3A，分度值为0.1A，示数为0.9A，两个次相减可得L 的电流，大小为0.4A．
2
20．（10分）小刚在探究“串联电路的特点”时，将两盏标有“2.5V 0.3A”的小灯泡串联起来（如图所
示），用电压恒定的电源供电．某一时刻，原来正常发光的两盏灯同时熄灭，关于这两盏灯的故障判断，
小刚给出了四种猜测：
A．一盏灯断路，另一盏灯完好． B．一盏灯短路，另一盏灯完好．
C．一盏灯断路，另一盏灯短路． D．电源电压升高，两盏灯同时被烧断．
(1)你认为可能性最大的是_______；
(2)如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有①规格相同的灯泡；②符合要求的电压表；③
符合要求的电流表；④一段有绝缘皮的铜导线．在它们中间选择一样来检测故障，你认为不适用的有
，你的理由是__________________________；(3)故障排除后，小刚测出了如下表的数据．
于是他得出了结论：①串联电路中电流处处相等；②串联电路中各部分电压相等，各部分电压之和等于总
电压．请你对上述结论分别进行评价，写出两点评价意见：
①______________________________________________________________________；
②______________________________________________________________________．
【答案】
(1)A；
(2) ③、④；将电流表或导线与灯泡并联时,可能烧坏另一灯泡
(3)
(1)只测一组数据,结论不具有普遍性,应多次测量；
(2)两个灯泡规格相同,不能得出电压等于各部分电压之和.应换规格不相同的灯泡做实验。
【解析】
(1)A 如果一盏灯断路,另一盏灯完好,因为两灯串联,所以整个电路断路,两盏灯同时熄灭.此选项符合题
意；
B 如果一盏灯短路,另一盏灯完好,则另一盏灯会发光.此选项不符合题意;
C 如果一盏灯断路,闭合开关另一盏灯不亮;如果一盏灯短路,另一盏灯先过亮再烧断灯丝,造成断路.此选
项不符合题意；
D 电源电压恒定.此选项不符合题意.
(2)要检验灯泡故障,需要将所选器材与其中的一只灯泡并联.如果选择电流表或铜导线,可能会造成另一灯
泡两端电压过高,从而烧坏灯泡.所以不能选择电流表和导线.
(3)只进行一次实验,根据实验数据就得出结论,不具有普遍性,为探究物理规律,应该多次测量,分析数据总
结结论;选择的灯泡规格相同,得到分电压的关系,存在片面性,应该换用不同灯泡进行实验,结论才更客观.
21．（8分）（2019·邵阳）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲
所示，请你协助完成：（1）在方框内画出与图甲对应的电路图，并在电路图中标上L、L。
1 2
（2）在某次测量时，电压表的示数如图乙所示，此时灯L 两端的电压为 V。
1
（3）闭合开关后，小芳发现L 、L 均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是
1 2
L 发生了 （选填“短路”或“断路”）。
1
（4）排除故障后，小芳在测量了灯L 两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线
1
柱上，测量灯L 两端的电压，这一做法会造成 。
2
【答案】
（1）见上图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反。
【解析】
(1)由实物图分析可知 , 两盏灯串联 , 开关控制整个电路 , 电压表测量灯泡 L1 两端电压，画
出相应的电路图如下：
(2)由图甲可知，电源由2节干电池串联组成，则电源电压大约3V，因此图乙电压表选用的是小量程，其
分度值是0.1V，此时电压表的示数是1.9V。
(3)闭合开关S后,灯L1、L2均不发光,说明电路中可能有断路故障,而电压表的示数大小接近电源电压3V,
说明此时电压表的正负接线柱与电源两极相连,故灯L1发生断路。
(4)如图,如果将AE导线的A端松开,接到D接线柱上来测量灯L2两端的电压，这样电流从电压表的“ −
”接线柱流入，从“ + ”接线柱流出了，即会造成电压表的正负接线柱接反。
