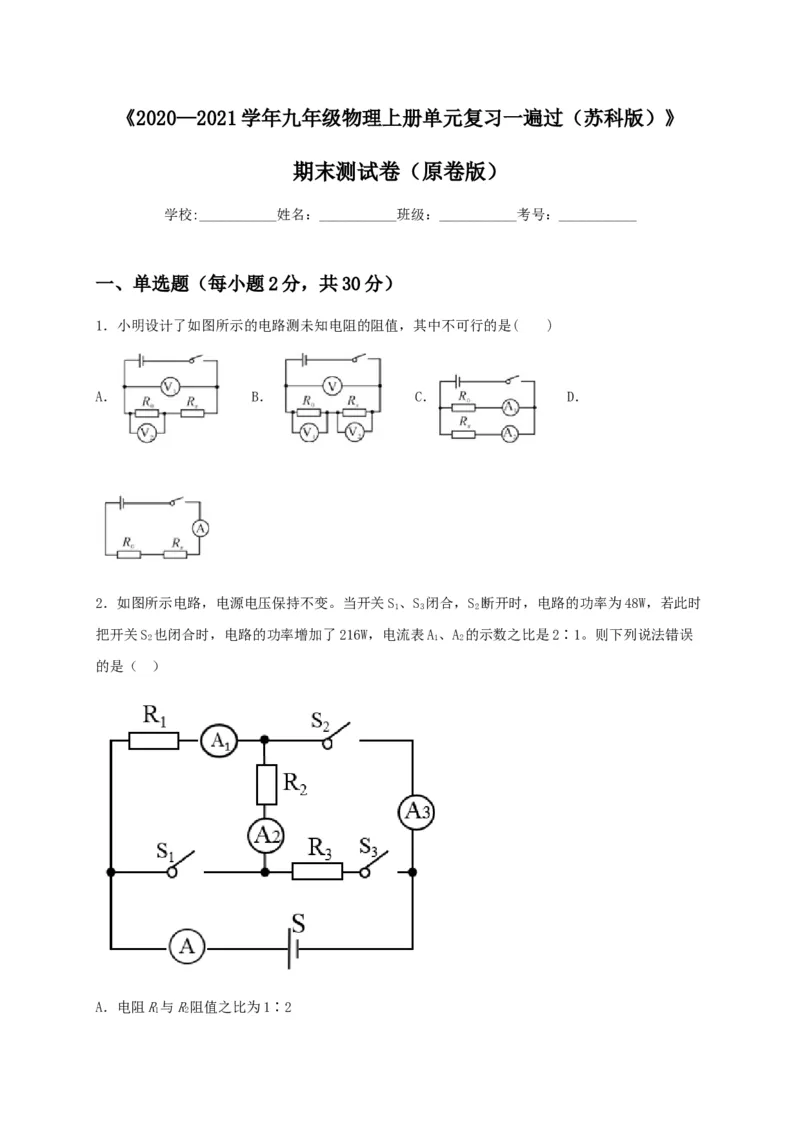

《2020—2021学年九年级物理上册单元复习一遍过（苏科版）》
期末测试卷（原卷版）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每小题2分，共30分）

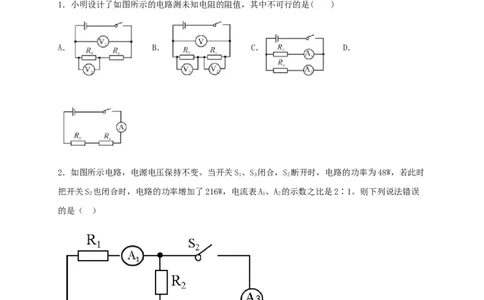

1．小明设计了如图所示的电路测未知电阻的阻值，其中不可行的是( )
A． B． C． D．
2．如图所示电路，电源电压保持不变。当开关S、S 闭合，S 断开时，电路的功率为48W，若此时
1 3 2
把开关S 也闭合时，电路的功率增加了216W，电流表A、A 的示数之比是2∶1。则下列说法错误
2 1 2
的是（ ）
A．电阻R与R阻值之比为1∶2
1 2B．电阻R与R的电功率之比为1∶3
1 3
C．电路中的开关都闭合与只闭合S 时，电流表A两次的示数之比为11∶1
3
D．开关都闭合时电流表A、A 的示数之比是2∶3
1 3

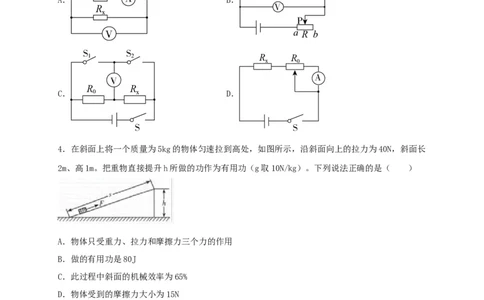

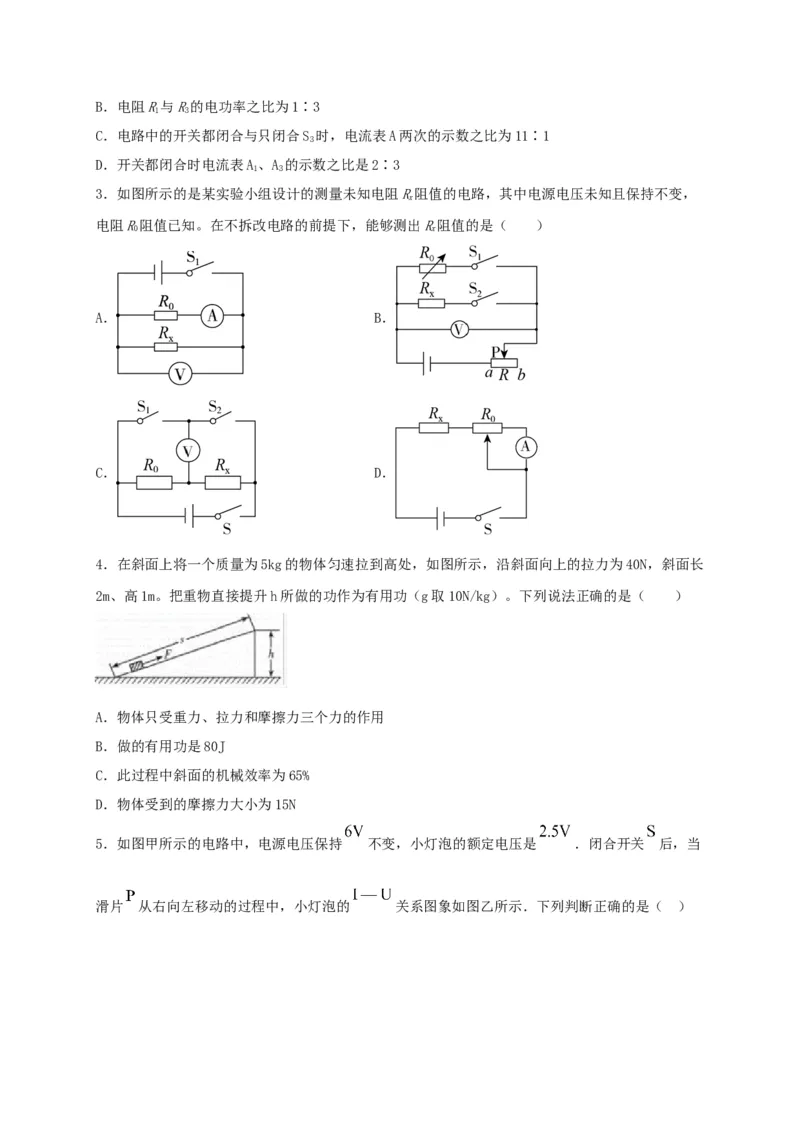

3．如图所示的是某实验小组设计的测量未知电阻R阻值的电路，其中电源电压未知且保持不变，
x
电阻R阻值已知。在不拆改电路的前提下，能够测出R阻值的是（ ）
0 x
A． B．
C． D．
4．在斜面上将一个质量为5kg的物体匀速拉到高处，如图所示，沿斜面向上的拉力为40N，斜面长
2m、高1m。把重物直接提升h所做的功作为有用功（g取10N/kg）。下列说法正确的是（ ）
A．物体只受重力、拉力和摩擦力三个力的作用
B．做的有用功是80J
C．此过程中斜面的机械效率为65%
D．物体受到的摩擦力大小为15N

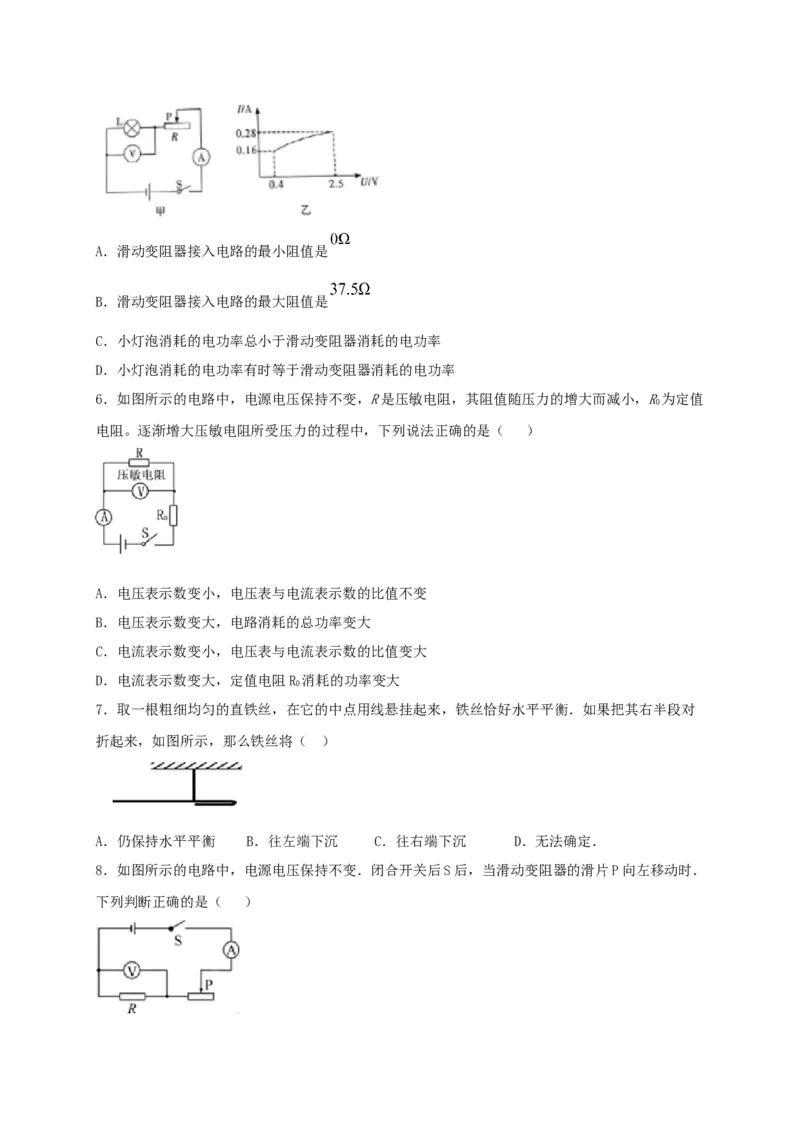

5．如图甲所示的电路中，电源电压保持 不变，小灯泡的额定电压是 ．闭合开关 后，当
滑片 从右向左移动的过程中，小灯泡的 关系图象如图乙所示．下列判断正确的是（ ）A．滑动变阻器接入电路的最小阻值是
B．滑动变阻器接入电路的最大阻值是

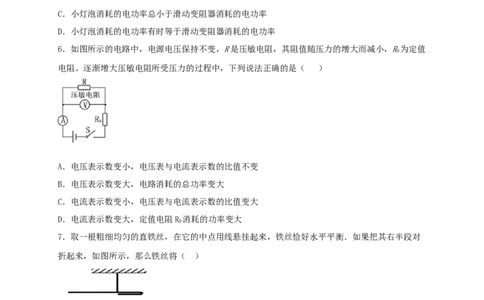

C．小灯泡消耗的电功率总小于滑动变阻器消耗的电功率
D．小灯泡消耗的电功率有时等于滑动变阻器消耗的电功率
6．如图所示的电路中，电源电压保持不变，R是压敏电阻，其阻值随压力的增大而减小，R为定值
0
电阻。逐渐增大压敏电阻所受压力的过程中，下列说法正确的是（ ）
A．电压表示数变小，电压表与电流表示数的比值不变
B．电压表示数变大，电路消耗的总功率变大
C．电流表示数变小，电压表与电流表示数的比值变大
D．电流表示数变大，定值电阻R 消耗的功率变大
0
7．取一根粗细均匀的直铁丝，在它的中点用线悬挂起来，铁丝恰好水平平衡．如果把其右半段对
折起来，如图所示，那么铁丝将（ ）
A．仍保持水平平衡 B．往左端下沉 C．往右端下沉 D．无法确定．
8．如图所示的电路中，电源电压保持不变．闭合开关后S后，当滑动变阻器的滑片P向左移动时．
下列判断正确的是（ ）A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小

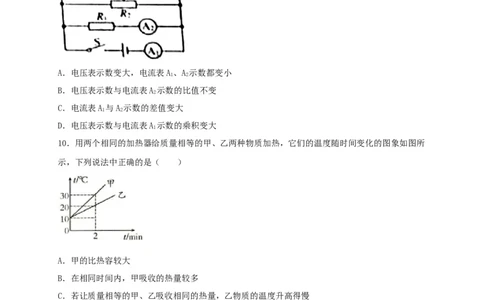

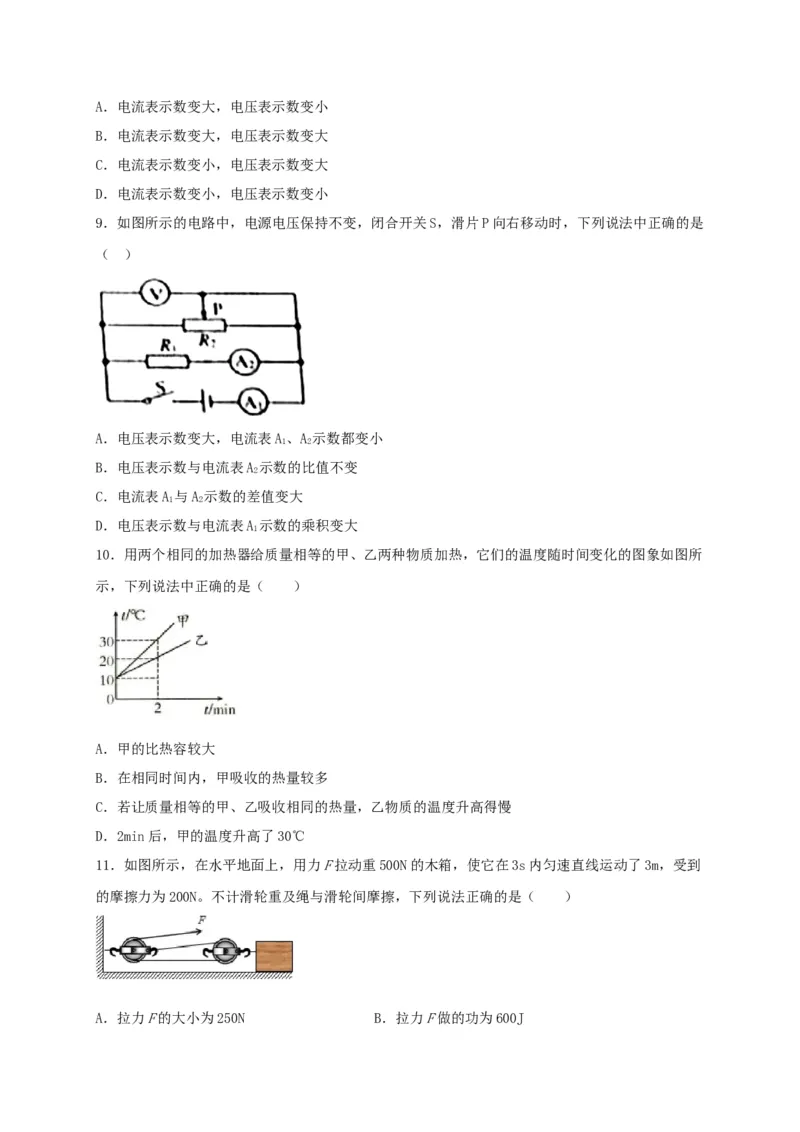

9．如图所示的电路中，电源电压保持不变，闭合开关S，滑片P向右移动时，下列说法中正确的是
（ ）
A．电压表示数变大，电流表A、A 示数都变小
1 2
B．电压表示数与电流表A 示数的比值不变
2
C．电流表A 与A 示数的差值变大
1 2
D．电压表示数与电流表A 示数的乘积变大
1
10．用两个相同的加热器给质量相等的甲、乙两种物质加热，它们的温度随时间变化的图象如图所
示，下列说法中正确的是（ ）
A．甲的比热容较大
B．在相同时间内，甲吸收的热量较多
C．若让质量相等的甲、乙吸收相同的热量，乙物质的温度升高得慢
D．2min后，甲的温度升高了30℃
11．如图所示，在水平地面上，用力F拉动重500N的木箱，使它在3s内匀速直线运动了3m，受到
的摩擦力为200N。不计滑轮重及绳与滑轮间摩擦，下列说法正确的是（ ）

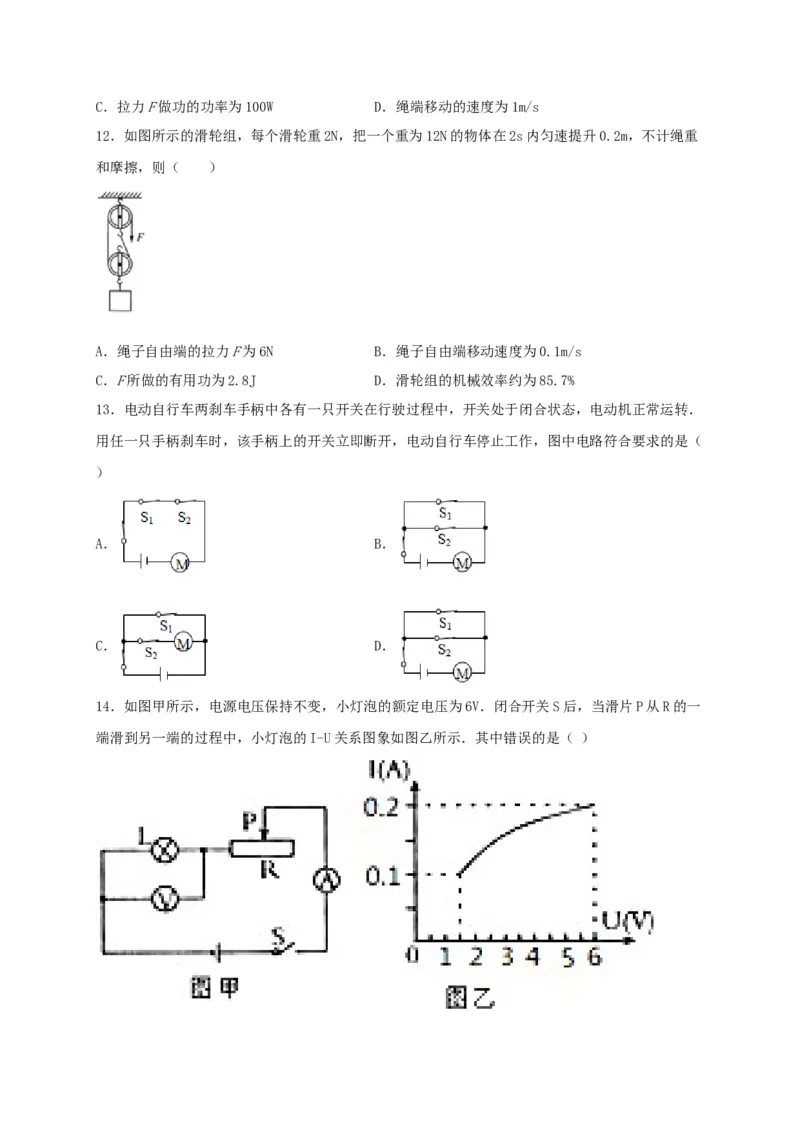

A．拉力F的大小为250N B．拉力F做的功为600JC．拉力F做功的功率为100W D．绳端移动的速度为1m/s
12．如图所示的滑轮组，每个滑轮重2N，把一个重为12N的物体在2s内匀速提升0.2m，不计绳重
和摩擦，则（ ）
A．绳子自由端的拉力F为6N B．绳子自由端移动速度为0.1m/s
C．F所做的有用功为2.8J D．滑轮组的机械效率约为85.7%
13．电动自行车两刹车手柄中各有一只开关在行驶过程中，开关处于闭合状态，电动机正常运转．
用任一只手柄刹车时，该手柄上的开关立即断开，电动自行车停止工作，图中电路符合要求的是（
）
A． B．
C． D．
14．如图甲所示，电源电压保持不变，小灯泡的额定电压为6V．闭合开关S后，当滑片P从R的一
端滑到另一端的过程中，小灯泡的I-U关系图象如图乙所示．其中错误的是（ ）A．滑动变阻器的最大阻值为45Ω
B．电源电压为6V
C．灯泡的额定功率为1．2W
D．电路中最小总功率为0．15W

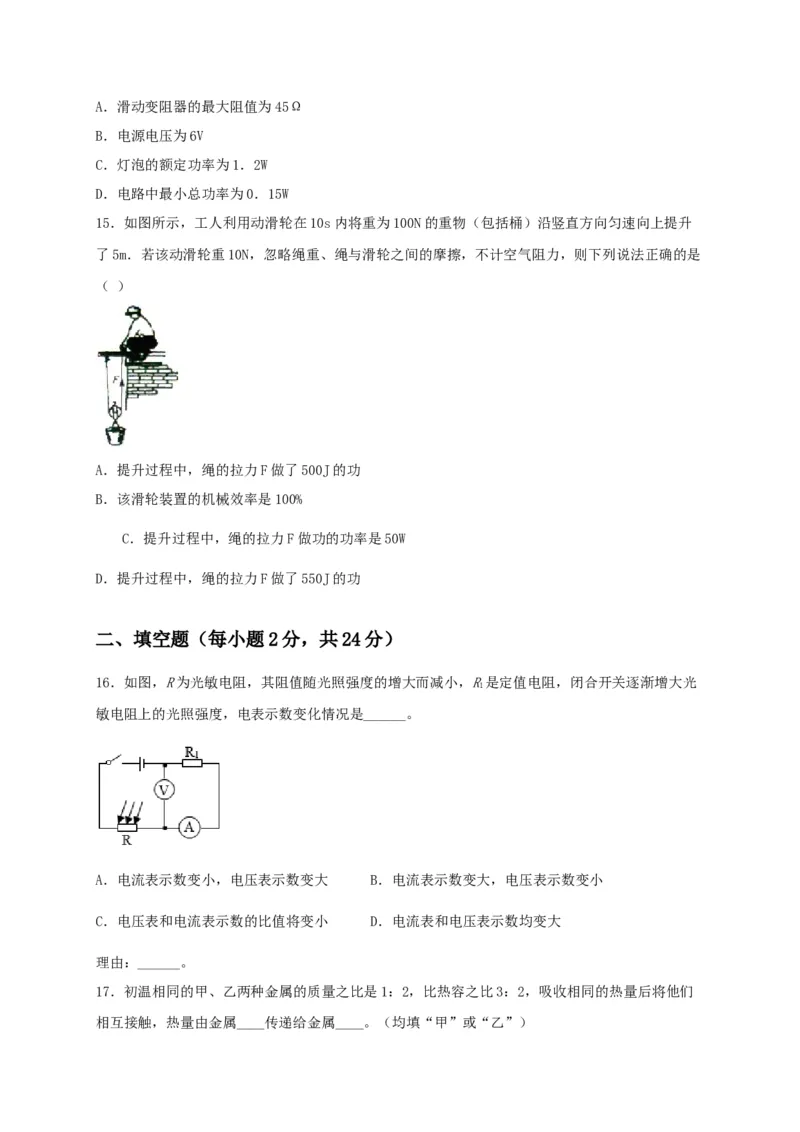

15．如图所示，工人利用动滑轮在10s内将重为100N的重物（包括桶）沿竖直方向匀速向上提升
了5m．若该动滑轮重10N，忽略绳重、绳与滑轮之间的摩擦，不计空气阻力，则下列说法正确的是
（ ）
A．提升过程中，绳的拉力F做了500J的功
B．该滑轮装置的机械效率是100%
C．提升过程中，绳的拉力F做功的功率是50W
D．提升过程中，绳的拉力F做了550J的功
二、填空题（每小题2分，共24分）
16．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R是定值电阻，闭合开关逐渐增大光
1
敏电阻上的光照强度，电表示数变化情况是______。
A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小 D．电流表和电压表示数均变大
理由：______。
17．初温相同的甲、乙两种金属的质量之比是1：2，比热容之比3：2，吸收相同的热量后将他们

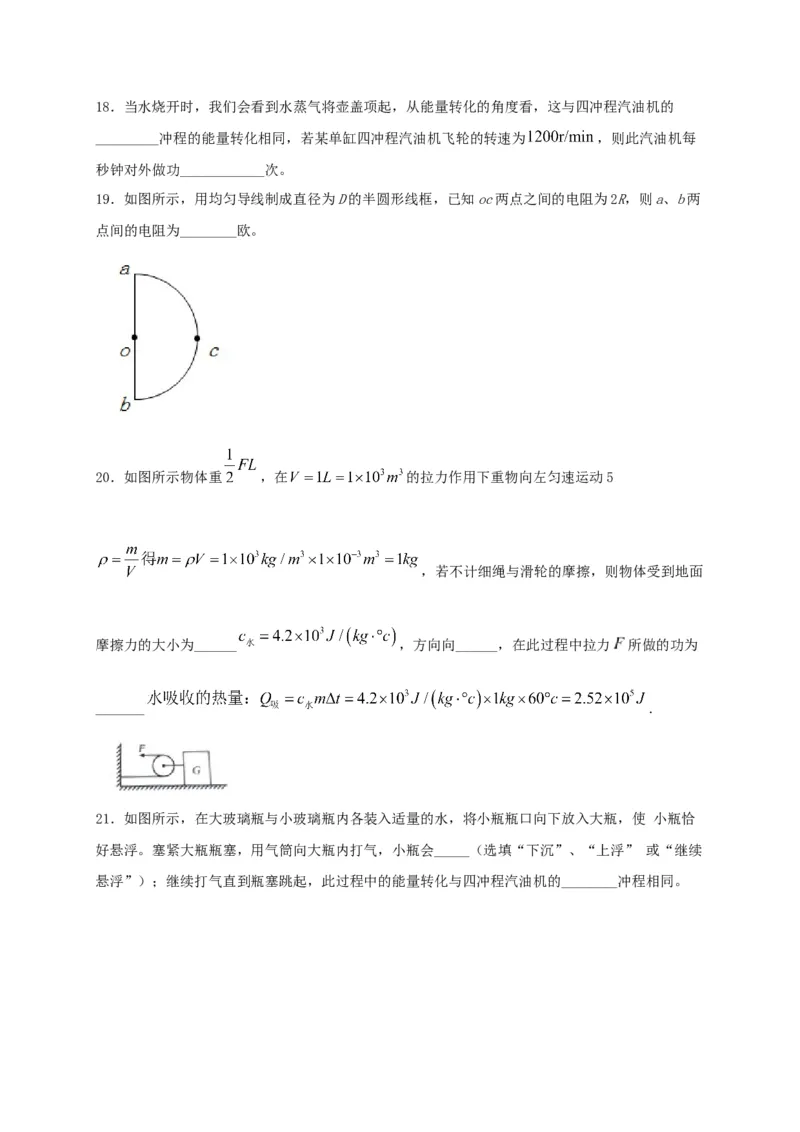

相互接触，热量由金属____传递给金属____。（均填“甲”或“乙”）18．当水烧开时，我们会看到水蒸气将壶盖项起，从能量转化的角度看，这与四冲程汽油机的
_________冲程的能量转化相同，若某单缸四冲程汽油机飞轮的转速为 ，则此汽油机每
秒钟对外做功____________次。
19．如图所示，用均匀导线制成直径为D的半圆形线框，已知oc两点之间的电阻为2R，则a、b两
点间的电阻为________欧。
20．如图所示物体重 ，在 的拉力作用下重物向左匀速运动5
，若不计细绳与滑轮的摩擦，则物体受到地面
摩擦力的大小为______ ，方向向______，在此过程中拉力 所做的功为
_______ .
21．如图所示，在大玻璃瓶与小玻璃瓶内各装入适量的水，将小瓶瓶口向下放入大瓶，使 小瓶恰
好悬浮。塞紧大瓶瓶塞，用气筒向大瓶内打气，小瓶会_____（选填“下沉”、“上浮” 或“继续

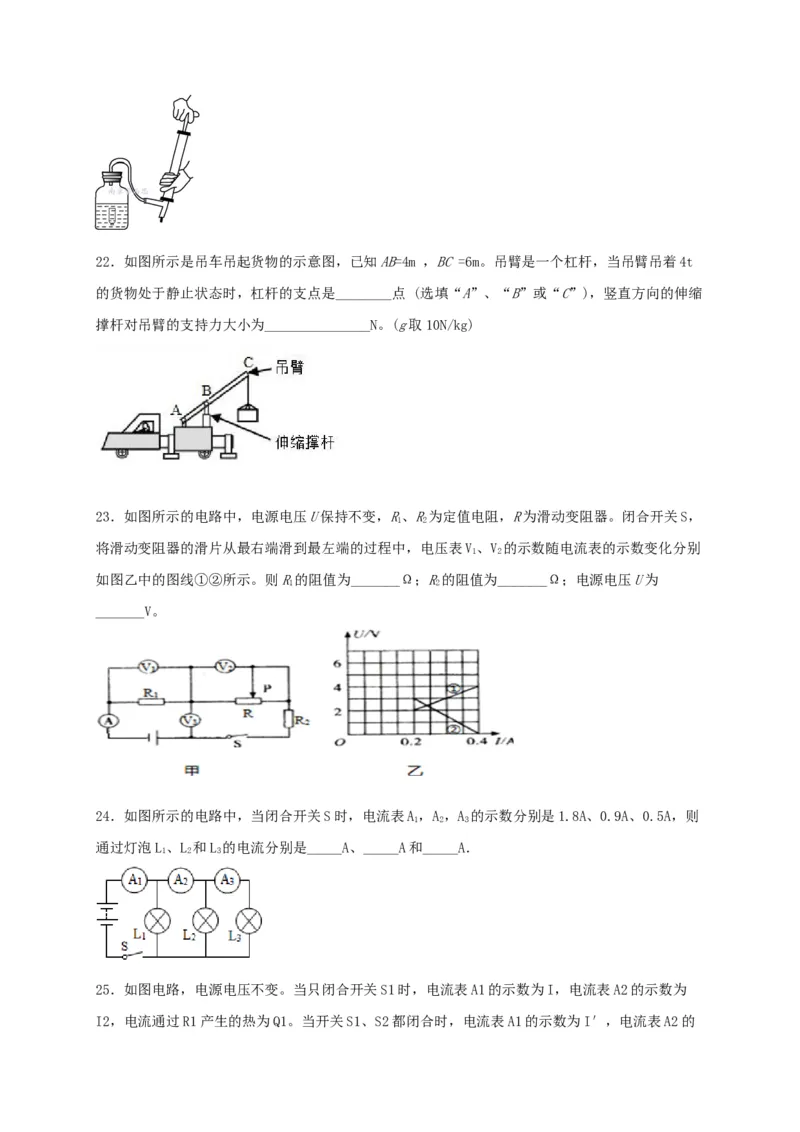

悬浮”）；继续打气直到瓶塞跳起，此过程中的能量转化与四冲程汽油机的________冲程相同。22．如图所示是吊车吊起货物的示意图，已知AB=4m ，BC =6m。吊臂是一个杠杆，当吊臂吊着4t
的货物处于静止状态时，杠杆的支点是________点 (选填“A”、“B”或“C”)，竖直方向的伸缩
撑杆对吊臂的支持力大小为_______________N。(g取10N/kg)
23．如图所示的电路中，电源电压U保持不变，R、R为定值电阻，R为滑动变阻器。闭合开关S，
1 2
将滑动变阻器的滑片从最右端滑到最左端的过程中，电压表V、V 的示数随电流表的示数变化分别
1 2
如图乙中的图线①②所示。则R的阻值为_______Ω；R的阻值为_______Ω；电源电压U为
1 2
_______V。
24．如图所示的电路中，当闭合开关S时，电流表A，A，A 的示数分别是1.8A、0.9A、0.5A，则
1 2 3
通过灯泡L、L 和L 的电流分别是_____A、_____A和_____A．
1 2 3

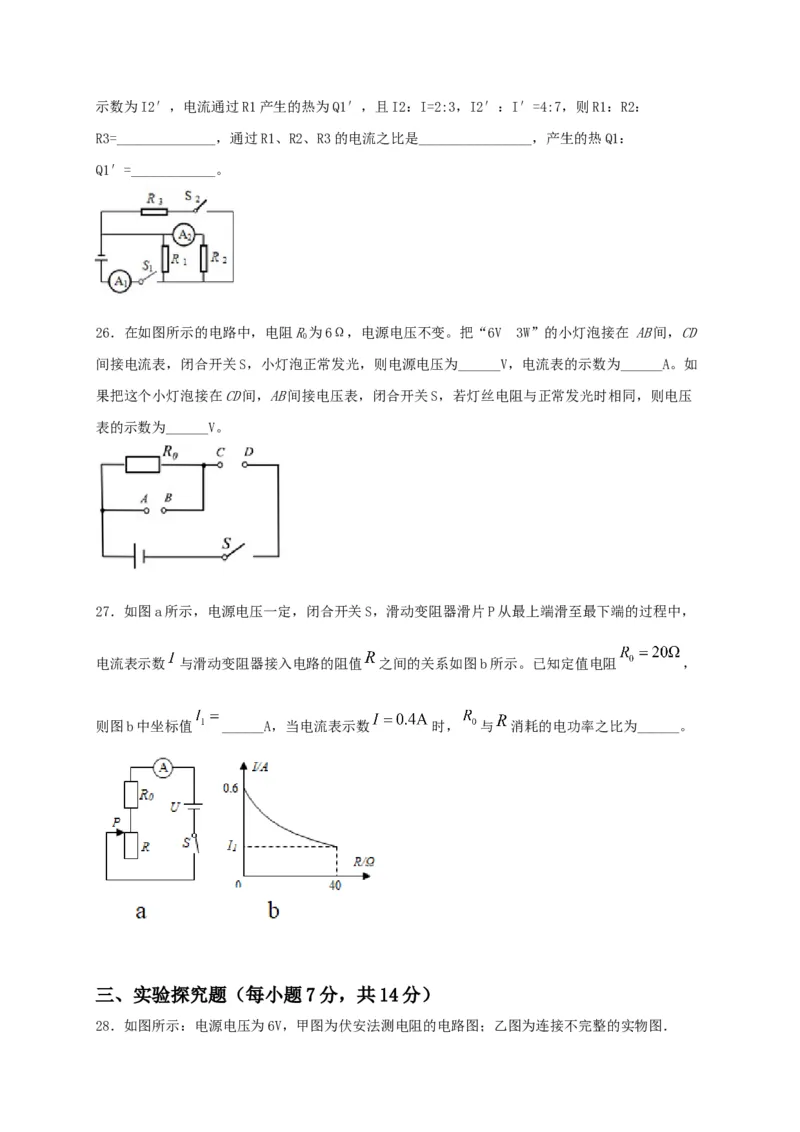

25．如图电路，电源电压不变。当只闭合开关S1时，电流表A1的示数为I，电流表A2的示数为
I2，电流通过R1产生的热为Q1。当开关S1、S2都闭合时，电流表A1的示数为I′，电流表A2的示数为I2′，电流通过R1产生的热为Q1′，且I2：I=2:3，I2′：I′=4:7，则R1：R2：
R3=______________，通过R1、R2、R3的电流之比是________________，产生的热Q1：
Q1′=____________。
26．在如图所示的电路中，电阻R为6Ω，电源电压不变。把“6V 3W”的小灯泡接在 AB间，CD
0
间接电流表，闭合开关S，小灯泡正常发光，则电源电压为______V，电流表的示数为______A。如
果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压
表的示数为______V。
27．如图a所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，
电流表示数 与滑动变阻器接入电路的阻值 之间的关系如图b所示。已知定值电阻 ，
则图b中坐标值 ______A，当电流表示数 时， 与 消耗的电功率之比为______。
三、实验探究题（每小题7分，共14分）

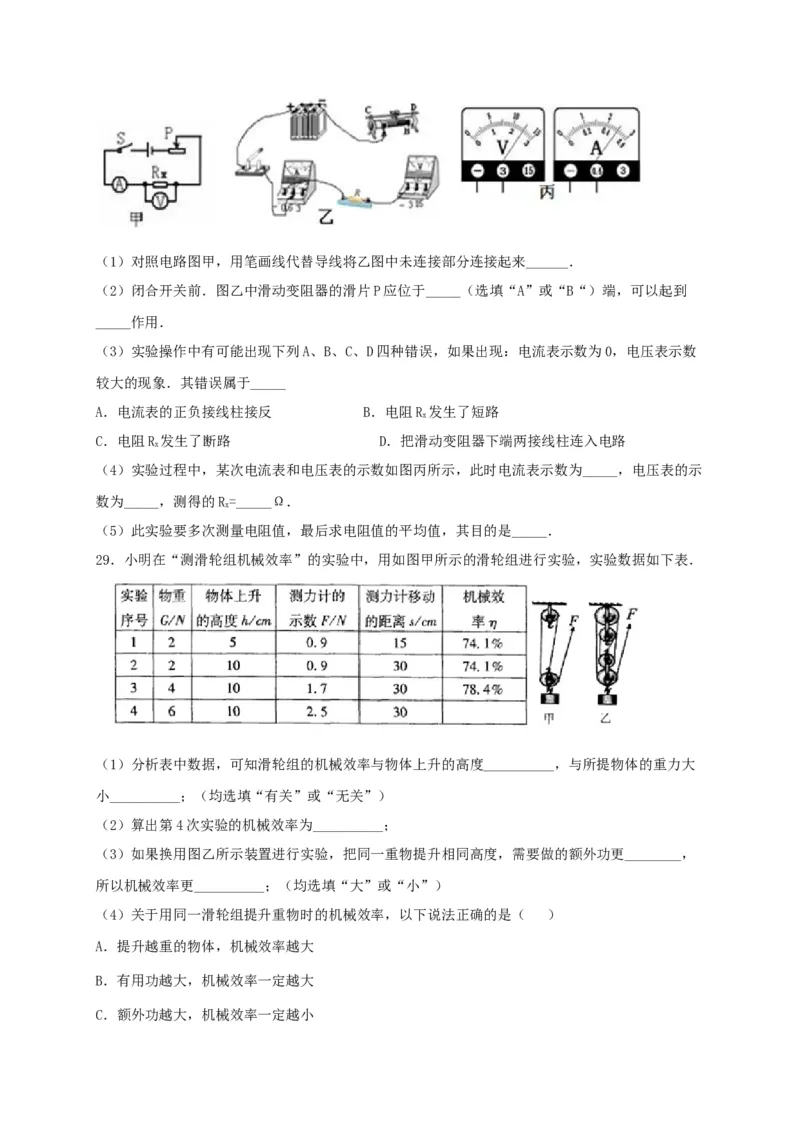

28．如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图．（1）对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来______．
（2）闭合开关前．图乙中滑动变阻器的滑片P应位于_____（选填“A”或“B“）端，可以起到
_____作用．
（3）实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数为0，电压表示数
较大的现象．其错误属于_____
A．电流表的正负接线柱接反 B．电阻R 发生了短路
x
C．电阻R 发生了断路 D．把滑动变阻器下端两接线柱连入电路
x
（4）实验过程中，某次电流表和电压表的示数如图丙所示，此时电流表示数为_____，电压表的示
数为_____，测得的R=_____Ω．
x
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是_____．
29．小明在“测滑轮组机械效率”的实验中，用如图甲所示的滑轮组进行实验，实验数据如下表．
（1）分析表中数据，可知滑轮组的机械效率与物体上升的高度__________，与所提物体的重力大
小__________；（均选填“有关”或“无关”）
（2）算出第4次实验的机械效率为__________；
（3）如果换用图乙所示装置进行实验，把同一重物提升相同高度，需要做的额外功更________，
所以机械效率更__________；（均选填“大”或“小”）
（4）关于用同一滑轮组提升重物时的机械效率，以下说法正确的是（ ）
A．提升越重的物体，机械效率越大
B．有用功越大，机械效率一定越大
C．额外功越大，机械效率一定越小D．同一机械的机械效率是恒定不变的
（5）在正确操作该实验时，应该沿着竖直方向匀速拉动弹簧测力计，若某同学在实验时加速拉动
弹簧测力计，则所测得的滑轮组机械效率与正确操作实验相比将__________（选填“偏大”、“不
变”或“偏小”）
四、计算题（每小题8分，共32分）

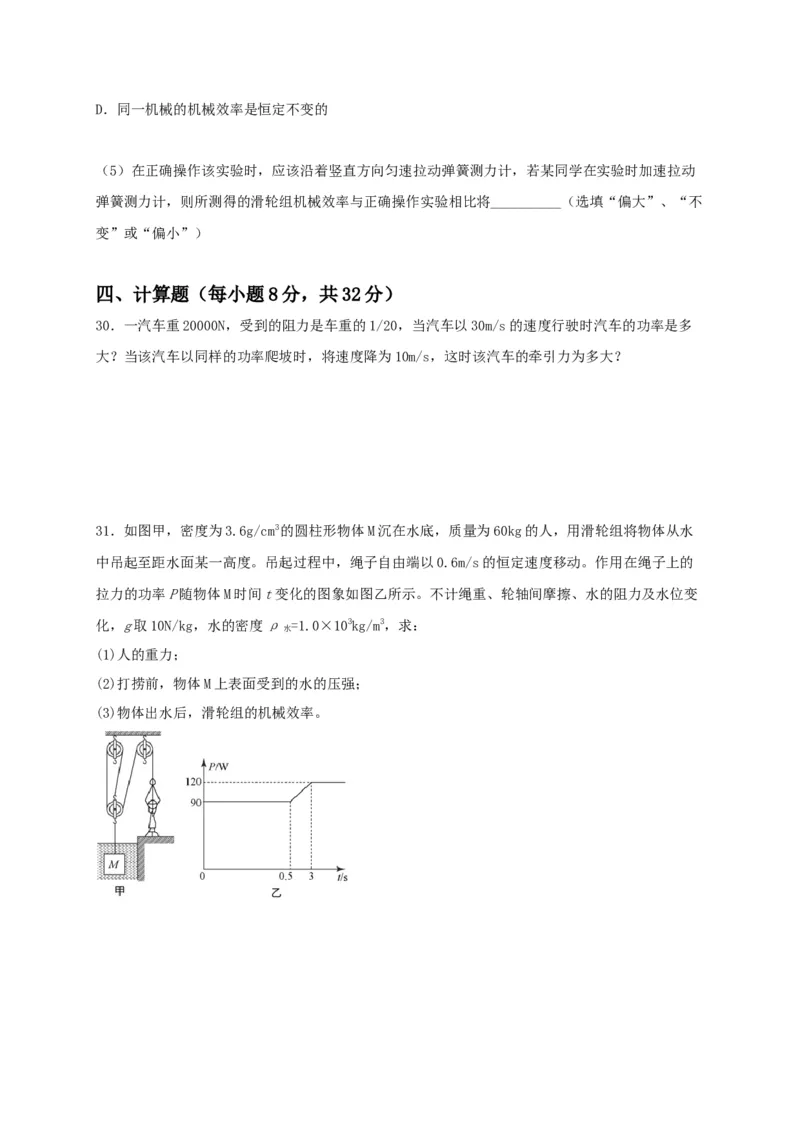

30．一汽车重20000N，受到的阻力是车重的1/20，当汽车以30m/s的速度行驶时汽车的功率是多
大？当该汽车以同样的功率爬坡时，将速度降为10m/s，这时该汽车的牵引力为多大？
31．如图甲，密度为3.6g/cm3的圆柱形物体M沉在水底，质量为60kg的人，用滑轮组将物体从水
中吊起至距水面某一高度。吊起过程中，绳子自由端以0.6m/s的恒定速度移动。作用在绳子上的
拉力的功率P随物体M时间t变化的图象如图乙所示。不计绳重、轮轴间摩擦、水的阻力及水位变
化，g取10N/kg，水的密度ρ =1.0×103kg/m3，求：
水
(1)人的重力；
(2)打捞前，物体M上表面受到的水的压强；

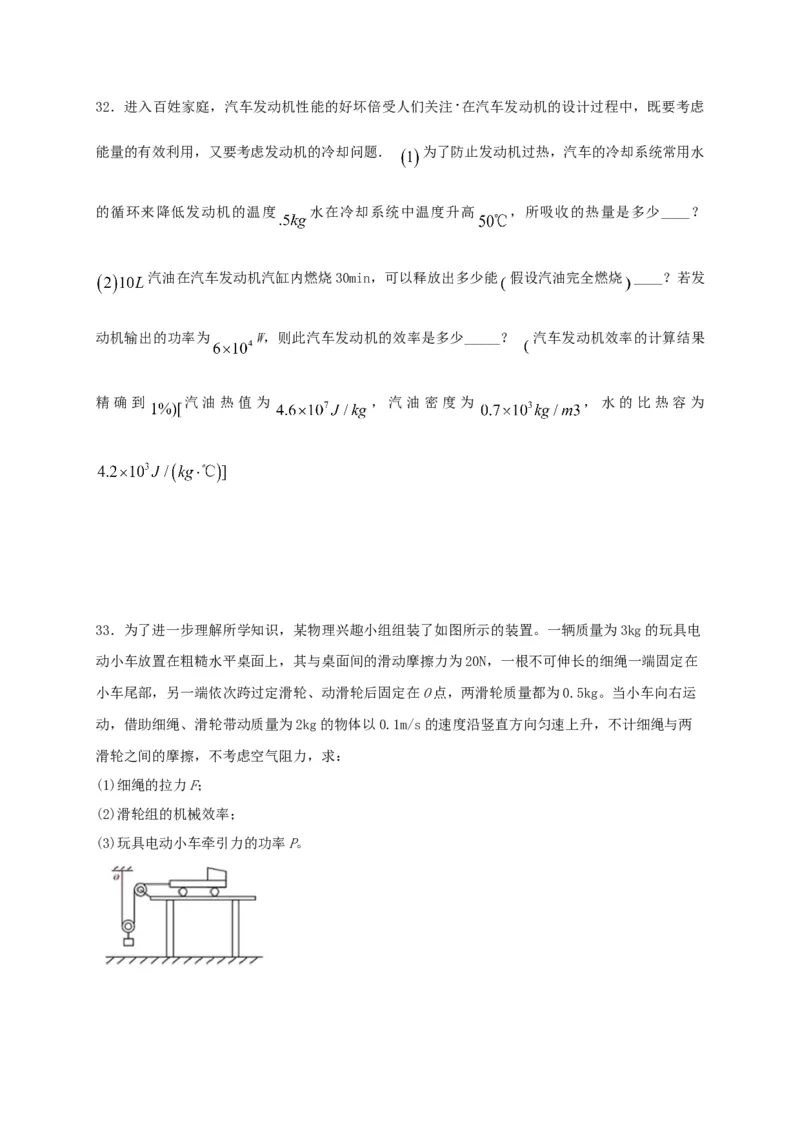

(3)物体出水后，滑轮组的机械效率。32．进入百姓家庭，汽车发动机性能的好坏倍受人们关注 在汽车发动机的设计过程中，既要考虑
能量的有效利用，又要考虑发动机的冷却问题． 为了防止发动机过热，汽车的冷却系统常用水
的循环来降低发动机的温度 水在冷却系统中温度升高 ，所吸收的热量是多少____？
汽油在汽车发动机汽缸内燃烧30min，可以释放出多少能 假设汽油完全燃烧 ____？若发
动机输出的功率为 W，则此汽车发动机的效率是多少_____？ 汽车发动机效率的计算结果
精确到 汽油热值为 ，汽油密度为 ，水的比热容为
33．为了进一步理解所学知识，某物理兴趣小组组装了如图所示的装置。一辆质量为3kg的玩具电
动小车放置在粗糙水平桌面上，其与桌面间的滑动摩擦力为20N，一根不可伸长的细绳一端固定在
小车尾部，另一端依次跨过定滑轮、动滑轮后固定在O点，两滑轮质量都为0.5kg。当小车向右运
动，借助细绳、滑轮带动质量为2kg的物体以0.1m/s的速度沿竖直方向匀速上升，不计细绳与两
滑轮之间的摩擦，不考虑空气阻力，求：
(1)细绳的拉力F；
(2)滑轮组的机械效率；
(3)玩具电动小车牵引力的功率P。
