第十三章 《电路初探》测试卷（A 卷）
（时间：60分钟，满分：100分）
一、选择题（每小题3分，共30分）
1．（2020·福建）下列材料中，通常情况下属于导体的是（ ）
A. 塑料 B. 玻璃 C. 橡胶 D. 钢铁

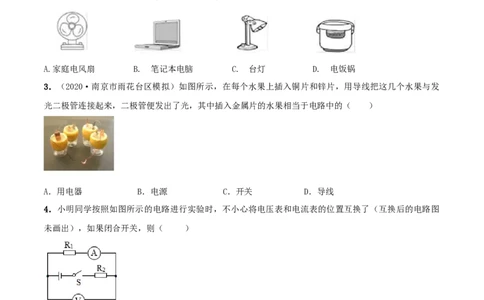

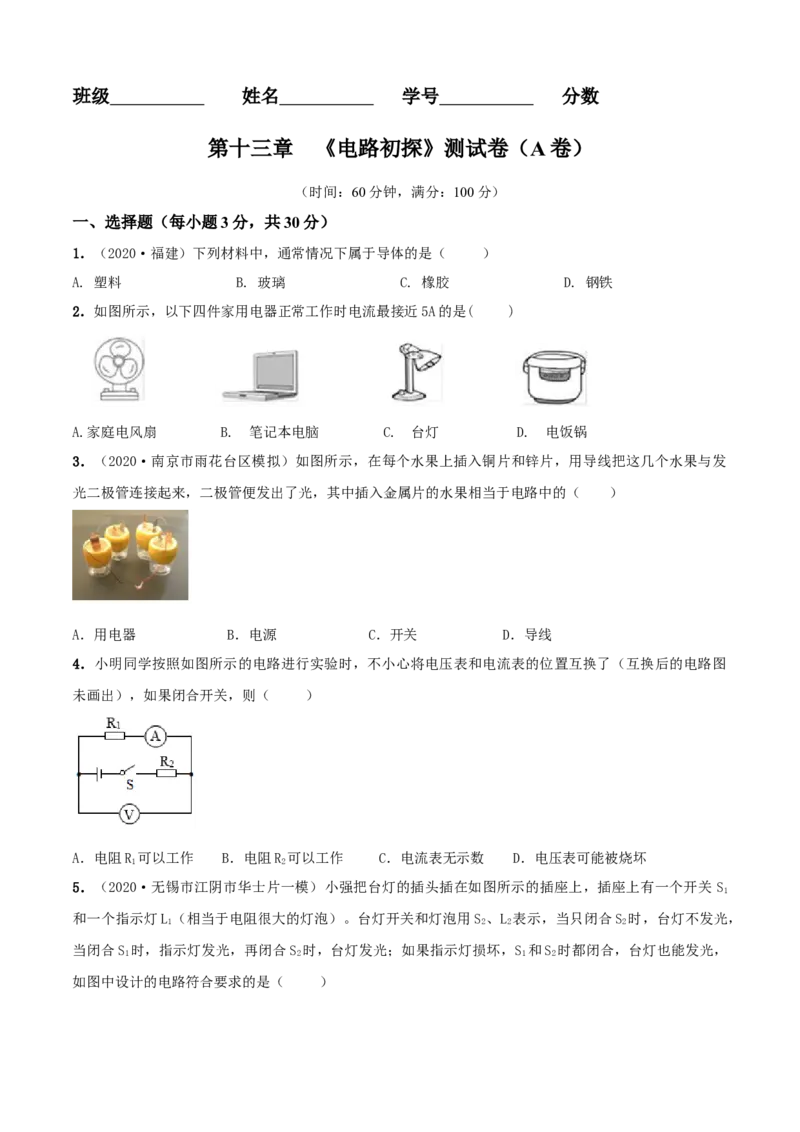

2．如图所示，以下四件家用电器正常工作时电流最接近5A的是( )
A.家庭电风扇 B. 笔记本电脑 C. 台灯 D. 电饭锅
3．（2020·南京市雨花台区模拟）如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发
光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A．用电器 B．电源 C．开关 D．导线
4．小明同学按照如图所示的电路进行实验时，不小心将电压表和电流表的位置互换了（互换后的电路图
未画出），如果闭合开关，则（ ）
A．电阻R 可以工作 B．电阻R 可以工作 C．电流表无示数 D．电压表可能被烧坏
1 2
5．（2020·无锡市江阴市华士片一模）小强把台灯的插头插在如图所示的插座上，插座上有一个开关 S
1
和一个指示灯L （相当于电阻很大的灯泡）。台灯开关和灯泡用S 、L 表示，当只闭合S 时，台灯不发光，
1 2 2 2
当闭合S 时，指示灯发光，再闭合S 时，台灯发光；如果指示灯损坏，S 和S 时都闭合，台灯也能发光，
1 2 1 2
如图中设计的电路符合要求的是（ ）A． B． C． D．

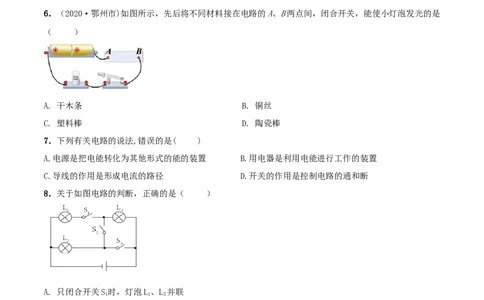

6．（2020·鄂州市)如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是
（ ）
A. 干木条 B. 铜丝
C. 塑料棒 D. 陶瓷棒
7．下列有关电路的说法,错误的是( )
A.电源是把电能转化为其他形式的能的装置 B.用电器是利用电能进行工作的装置
C.导线的作用是形成电流的路径 D.开关的作用是控制电路的通和断
8．关于如图电路的判断，正确的是（ ）
A. 只闭合开关S时，灯泡L、L 并联
1 1 3
B. 只闭合开关S 时，灯泡L、 L 并联
2 2 3
C. 只闭合开关 S 、 S 时，灯泡L、L 串联
2 3 2 3
D. 闭合所有开关时，灯泡 L、L 并联，L 短路
1 2 3
9．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是( )
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的

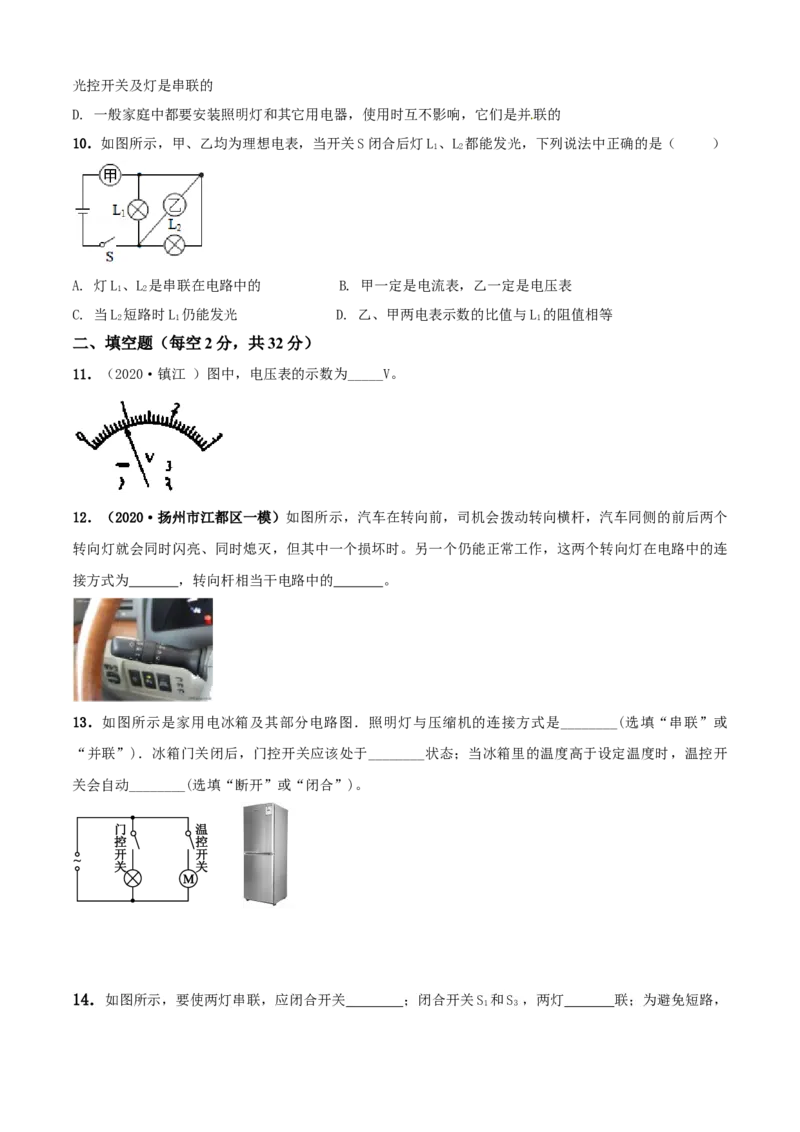

10．如图所示，甲、乙均为理想电表，当开关S闭合后灯L、L 都能发光，下列说法中正确的是（ ）
1 2
A. 灯L、L 是串联在电路中的 B. 甲一定是电流表，乙一定是电压表
1 2
C. 当L 短路时L 仍能发光 D. 乙、甲两电表示数的比值与L 的阻值相等
2 1 1
二、填空题（每空2分，共32分）

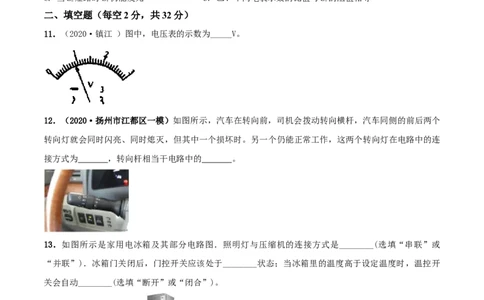

11．（2020·镇江 ）图中，电压表的示数为_____V。
12．（2020·扬州市江都区一模）如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个
转向灯就会同时闪亮、同时熄灭，但其中一个损坏时。另一个仍能正常工作，这两个转向灯在电路中的连
接方式为 ，转向杆相当干电路中的 。
13．如图所示是家用电冰箱及其部分电路图．照明灯与压缩机的连接方式是________(选填“串联”或
“并联”)．冰箱门关闭后，门控开关应该处于________状态；当冰箱里的温度高于设定温度时，温控开
关会自动________(选填“断开”或“闭合”)。
14．如图所示，要使两灯串联，应闭合开关 ；闭合开关S 和S ，两灯 联；为避免短路，
1 3不能同时闭合开关 。
15．如图所示，电源电压保持不变，开关S 已闭合。若再闭合开关S ，则 的示数变大，小灯泡
1 2
L 的亮度 (填“增强”、“减弱”或“不变”)。
1

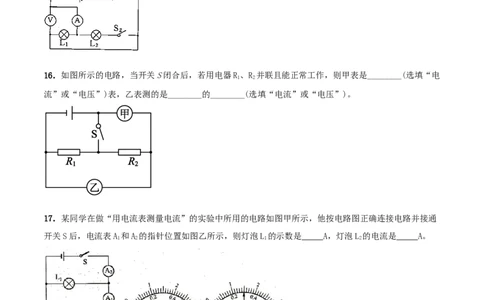

16．如图所示的电路，当开关S闭合后，若用电器R、R 并联且能正常工作，则甲表是________(选填“电
1 2
流”或“电压”)表，乙表测的是________的________(选填“电流”或“电压”)。
17．某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示，他按电路图正确连接电路并接通
开关S后，电流表A 和A 的指针位置如图乙所示，则灯泡L 的示数是 A，灯泡L 的电流是 A。
1 2 1 2
三、解答题（本题包含6道题，共38分）
18．（2分）在如图所示电路的 里填上适当的电表符号。要求：闭合电键S，两灯均能发光。19. （6分）如图甲所示，S闭合后，A 、A 、V三只电表的指针均如图乙所示，已知电压表V接入的是
1 2
“－”“15”接线柱，请回答：
(1)电源电压，L、L 两端的电压各是多少？
1 2
(2)通过L、L 的电流为多大？(以上答案均需要说明理由)
1 2
20．（6分）（2020·江西)请你应用所学的物理知识解答下列问题｡
小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是
______；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开
开关______继续进行实验｡
21. （12分）为了验证并联电路的电流特点，小薇设计了如图G－4－12所示的电路进行实验．(1)在连接电路时，开关应处于________状态．
(2)小薇先将电流表接在灯L所在的支路上，闭合开关后，观察到灯L发光，但L不发光，电流表的示数
1 2 1
为零，电路可能存在的故障是____________________．
(3)排除故障后，她测出了L、L支路和干路上的电流分别为I、I 和I，电流表示数分别如图G－4－13甲、
1 2 1 2
乙、丙所示，可读出I ＝0.5 A，I ＝________A，I＝________A．根据测量结果，你认为并联电路中干路
1 2
电流和各支路电流的关系是____________(写出关系式即可)．
(4)为了验证结论的普遍性，小薇更换不同规格的灯泡继续进行实验验证，你还可以采用的方法是
______________________________________________．
22．（8分）（2020·扬州）在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L 、L 两端的电压U 、U 数据如表：
1 2 1 2
U/V U /V U /V
1 2
2.6 1.3 1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是 （用题中物理量符号表示）。
（2）实验过程中，若L 灯丝断了，观察到电压表V 示数为 ，电压表V 示数为 。
1 1 2
（3）该实验还有待改进，请写出其中一点： 。
23．（6分）（2019·成都）在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组
成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可
能是 。
A.某段导线断开 B.某接线柱处接触不良 C.某灯泡被短路 D.电流表被烧坏
(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为 A。
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分
析数据时,她发现三处的测量值有差异。下列分析正确的是 。
I I I
a b c
（A） （A） （A）
0.16 0.15 0.14
A.可能是因为测量误差造成的 B.是因为没有对电流表调零造成的
C.串联电路中各处的电流本来就不等 D.电流从电源正极流向负极的过程中,电流越来越小
