班级 姓名 学号 分数
第十三章 《电路初探》测试卷（B 卷）
（时间：60分钟，满分：100分）
一、选择题（每小题3分，共30分）
1．（2020·吉林）如图所示，能正确地测出小灯泡L 电流的电路是（ ）
2
A． B． C． D．

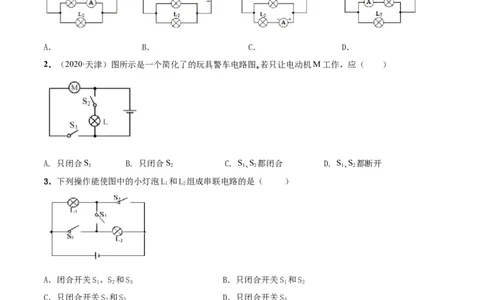

2．（2020·天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（ ）
A. 只闭合S B. 只闭合S C. S､S 都闭合 D. S､S 都断开
1 2 1 2 1 2
3．下列操作能使图中的小灯泡L 和L 组成串联电路的是（ ）
1 2
A．闭合开关S、S 和S B．只闭合开关S 和S
1 2 3 1 2
C．只闭合开关S 和S D．只闭合开关S
2 3 3
4．在如图所示的电路图中，能用电压表正确测出灯L 两端电压的是（ ）
2
A． B． C． D．5．（2020·苏州）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中
电动机M ，驱动扇叶送风，M 驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不
1 2
送风。小明设计的电路图，符合要求的是（ ）
A． B． C． D．

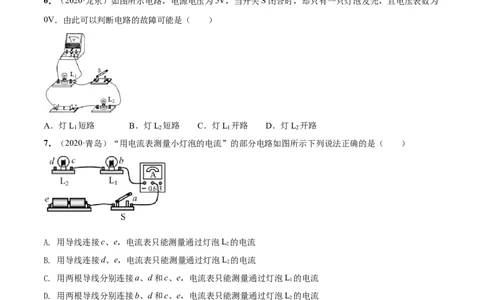

6．（2020·龙东）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表数为
0V．由此可以判断电路的故障可能是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 开路 D．灯L 开路
1 2 1 2
7．（2020·青岛）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（ ）
A. 用导线连接c、e，电流表只能测量通过灯泡L 的电流
2
B. 用导线连接d、e，电流表只能测量通过灯泡L 的电流
2
C. 用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L 的电流
1
D. 用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L 的电流
2
8．关于电流表和电压表的使用，下列说法中正确的是（ ）
A.测量电流时，电流表要与被测电路并联
B.测量电压时，电压表要与被测电路串联
C.使用电流表和电压表时，电流必须“+”接线柱流入，“-”接线柱流出
D.电压表的量程改变后，每小格表示的值仍保持不变
9．如图所示电路中，当开关S闭合时，电压表V 、V 、V 的示数分别为U 、U 、U ， 电流表A 、A 的示
1 2 3 1 2 3 1 2
数分别为I、I（五块电表的读数均不为零），那么下列关系式正确的是（ ）
1 2A. U＝U═U I＝I B. U＝U+U I＝I
2 1 3 1 2 2 1 3 1 2
C. U＝U+U I＝I D. U＝U+U I＞I
3 1 2 1 2 3 1 2 1 2

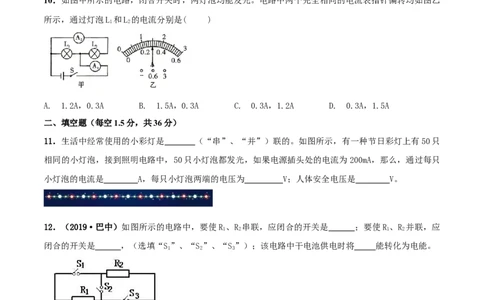

10．如图甲所示的电路，闭合开关时，两灯泡均能发光。电路中两个完全相同的电流表指针偏转均如图乙
所示，通过灯泡L 和L 的电流分别是( )
1 2
A. 1.2A，0.3A B. 1.5A，0.3A C. 0.3A，1.2A D. 0.3A，1.5A
二、填空题（每空1.5分，共36分）
11．生活中经常使用的小彩灯是 （“串”、“并”）联的。如图所示，有一种节日彩灯上有50只
相同的小灯泡，接到照明电路中，50只小灯泡都发光，如果电源插头处的电流为200mA，那么，通过每只
小灯泡的电流是 A，每只小灯泡两端的电压为 V；人体安全电压是 V。
12．（2019·巴中）如图所示的电路中，要使R 、R 串联，应闭合的开关是 ；要使R 、R 并联，应
1 2 1 2
闭合的开关是 ，（选填“S”、“S”、“S”）；该电路中干电池供电时将 能转化为电能。
1 2 3
13．如图所示，a是电压表的负接线柱引出的导线头，开关S闭合后，a接b时，电压表的示数是6V，a接
d时，电压表的示数为1.5V，则a接c时，电压表的示数为 V，则灯L 两端电压为 V，灯L 两
1 2
端电压为 V。14．如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭.

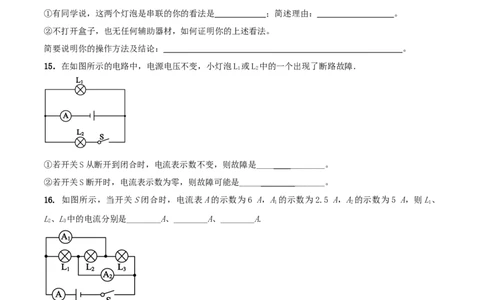

①有同学说，这两个灯泡是串联的你的看法是 ；简述理由： 。
②不打开盒子，也无任何辅助器材，如何证明你的上述看法。
简要说明你的操作方法及结论： 。
15．在如图所示的电路中，电源电压不变，小灯泡L 或L 中的一个出现了断路故障．
1 2
①若开关S从断开到闭合时，电流表示数不变，则故障是____ ________。
②若开关S断开时，电流表示数为零，则故障可能是_____ _______。
16. 如图所示，当开关S闭合时，电流表A的示数为6 A，A的示数为2.5 A，A的示数为5 A，则L、
1 2 1
L、L中的电流分别是________A、________A、________A.
2 3
三、解答题（本题包含5道题，共34分）
17．（2分）按照如图甲所示电路图，将图乙中的实物图连接起来．18．（8分）如图所示，两灯泡L 、L 在盒内的连接方式未知，电源电压为6V。开关闭合后两灯均发光，
1 2
电流表的读数为0.90A；若把L 取下，L 仍发光，电流表读数变为0.30A。
1 2
（1）L 和L 是并联还是串联的？ 请在方框内画出相对应的电路图。
1 2
（2）取下L 之前，通过L 的电流是多少mA？
1 1
19. （6分）如图甲所示，用电流表测电流。
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示。则电流表测的是哪
盏灯的电流？大小为多大？
(2)将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流
表示数相减，可得流过哪盏灯的电流，大小是多少？
20．（10分）小刚在探究“串联电路的特点”时，将两盏标有“2.5V 0.3A”的小灯泡串联起来（如图所
示），用电压恒定的电源供电．某一时刻，原来正常发光的两盏灯同时熄灭，关于这两盏灯的故障判断，小刚给出了四种猜测：
A．一盏灯断路，另一盏灯完好． B．一盏灯短路，另一盏灯完好．
C．一盏灯断路，另一盏灯短路． D．电源电压升高，两盏灯同时被烧断．
(1)你认为可能性最大的是_______；
(2)如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有①规格相同的灯泡；②符合要求的电压表；③
符合要求的电流表；④一段有绝缘皮的铜导线．在它们中间选择一样来检测故障，你认为不适用的有
，你的理由是__________________________；
(3)故障排除后，小刚测出了如下表的数据．
于是他得出了结论：①串联电路中电流处处相等；②串联电路中各部分电压相等，各部分电压之和等于总
电压．请你对上述结论分别进行评价，写出两点评价意见：
①______________________________________________________________________；
②______________________________________________________________________．
21．（8分）（2019·邵阳）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲
所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L、L。
1 2
（2）在某次测量时，电压表的示数如图乙所示，此时灯L 两端的电压为 V。
1
（3）闭合开关后，小芳发现L 、L 均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是
1 2
L 发生了 （选填“短路”或“断路”）。
1
（4）排除故障后，小芳在测量了灯L 两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线
1柱上，测量灯L 两端的电压，这一做法会造成 。
2
