2020-2021 学年《光现象》单元测试卷
一、单选题（共12小题）
1.（2019秋•河东区期中）如图所示的光现象中，与小孔成像原理相同的是（ ）
A． 水中倒影 B． 雨后彩虹

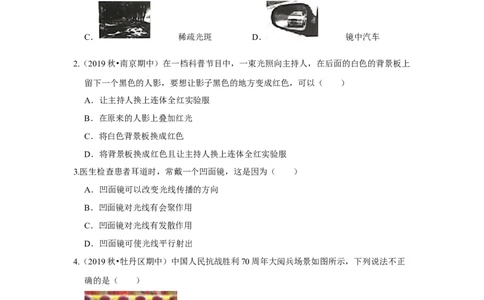

C． 稀疏光斑 D． 镜中汽车
2.（2019秋•南京期中）在一档科普节目中，一束光照向主持人，在后面的白色的背景板上
留下一个黑色的人影，要想让影子黑色的地方变成红色，可以（ ）
A．让主持人换上连体全红实验服
B．在原来的人影上叠加红光
C．将白色背景板换成红色
D．将背景板换成红色且让主持人换上连体全红实验服
3.医生检查患者耳道时，常戴一个凹面镜，这是因为（ ）
A．凹面镜可以改变光线传播的方向
B．凹面镜对光线有会聚作用
C．凹面镜对光线有发散作用
D．凹面镜可使光线平行射出
4.（2019秋•牡丹区期中）中国人民抗战胜利70周年大阅兵场景如图所示，下列说法不正
确的是（ ）
A．解放军整齐的口号声，是通过空气传入现场观众耳内的
B．整个队列整齐划一，观众是通过光的直线传播来判断的
C．解放军整齐的口号声，是声带振动产生的
D．旗手帽子上的军徽熠熠发光，因为军徽是光源5.（2019秋•河东区期中）关于甲、乙两图表现的光现象，下列说法错误的是（ ）
A．图甲的反射遵循光的反射定律
B．图乙的反射不遵循光的反射定律
C．“光污染”是因图甲的反射造成的
D．坐在不同位置都能看清黑板上的字与图乙的反射有关

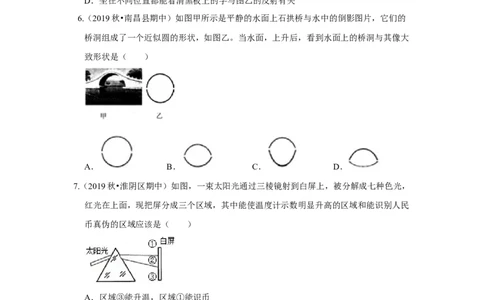

6.（2019秋•南昌县期中）如图甲所示是平静的水面上石拱桥与水中的倒影图片，它们的
桥洞组成了一个近似圆的形状，如图乙。当水面，上升后，看到水面上的桥洞与其像大
致形状是（ ）
A． B． C． D．
7.（2019秋•淮阴区期中）如图，一束太阳光通过三棱镜射到白屏上，被分解成七种色光，
红光在上面，现把屏分成三个区域，其中能使温度计示数明显升高的区域和能识别人民
币真伪的区域应该是（ ）
A．区域③能升温，区域①能识币
B．区域①能升温，区域③能识币
C．区域②既能升温，又能识币
D．区域①既能升温，又能识币
8.（2019秋•东海县期中）如图所示，平面镜和长为10cm的细铅笔均竖直放置在水平桌面
上，铅笔与平面镜之间的距离为20cm，则（ ）A．竖直向上移动平面镜，铅笔的像也向上移动
B．为使铅笔在平面镜中成完整的像，平面镜应至少高10cm
C．铅笔绕底部转至虚线位置时，铅笔与它的像的夹角为60°
D．铅笔向右水平移动10cm，铅笔在平面镜中的像变大

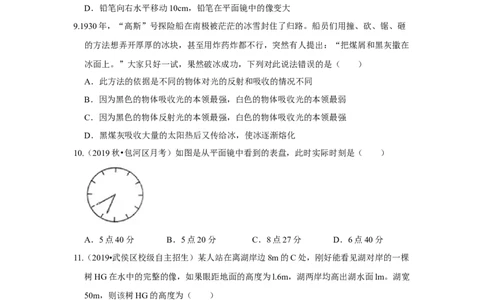

9.1930年，“高斯”号探险船在南极被茫茫的冰雪封住了归路。船员们用撞、砍、锯、砸
的方法想弄开厚厚的冰块，甚至用炸药炸都不行，突然有人提出：“把煤屑和黑灰撒在
冰面上。”大家只好一试，果然破冰成功，下列对此说法错误的是（ ）
A．此方法的依据是不同的物体对光的反射和吸收的情况不同
B．因为黑色的物体吸收光的本领最强，白色的物体吸收光的本领最弱
C．因为黑色的物体反射光的本领最强，白色的物体吸收光的本领最强
D．黑煤灰吸收大量的太阳热后又传给冰，使冰逐渐熔化
10.（2019秋•包河区月考）如图是从平面镜中看到的表盘，此时实际时刻是（ ）
A．5点40分 B．5点20分 C．8点27分 D．6点40分
11.（2019•武侯区校级自主招生）某人站在离湖岸边8m的C处，刚好能看见湖对岸的一棵
树HG在水中的完整的像，如果眼距地面的高度为l.6m，湖两岸均高出湖水面lm。湖宽
50m，则该树HG的高度为（ ）
A．10m B．9m C．8m D．7m
12.（2019•黄冈自主招生）图是一女孩通过地面上的镜子正要打量自己时的情景照片。根据该照片，可以判断（ ）
A．女孩在镜中看不见自己的整个上半身
B．女孩在镜中的像与她自身大小相同
C．女孩的下半身没有在平面镜中成像
D．照片是太阳位于头顶正上方拍摄的
二、填空题（共10小题）

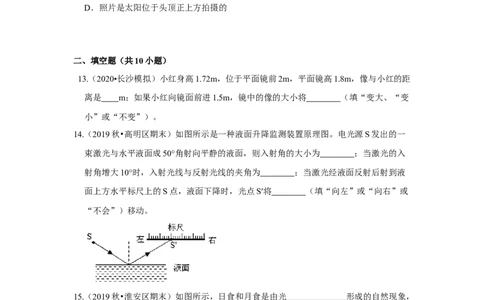

13.（2020•长沙模拟）小红身高1.72m，位于平面镜前2m，平面镜高1.8m，像与小红的距
离是 m；如果小红向镜面前进1.5m，镜中的像的大小将 （填“变大、“变
小”或“不变”）。
14.（2019秋•高明区期末）如图所示是一种液面升降监测装置原理图。电光源S发出的一
束激光与水平液面成50°角射向平静的液面，则入射角的大小为 ；当激光的入
射角增大10°时，入射光线与反射光线的夹角为 ；当激光经液面反射后射到液
面上方水平标尺上的S点，液面下降时，光点S′将 （填“向左”或“向右”或
“不会”）移动。
15.（2019秋•淮安区期末）如图所示，日食和月食是由光 形成的自然现象，
发生月食时， 挡住太阳；发生日食时， 挡住太阳。
16.（2019秋•镇江期末）2019年12月26日发生了罕见的“日偏食” ，我国大部分地区都能观察到这种现象。
（1）“日食”的产生可用光的 来解释。
（2）利用在水里滴黑墨水观测日食可以保护眼睛，此时太阳倒影的大小 （选
填“大于”、“小于”或“等于“）空中太阳的大小。
17.（2018秋•长安区校级期末）电视机上的颜色是由红、 、蓝三种色条混合而成。
电视机的遥控器能发射一种不可见光即 ，来实现对电视机的控制。若把遥控
器对着墙壁调整角度也可以控制电视，请在图中画出由遥控器S发出的不可见光经墙壁
反射后到达电视机P的光路图。
18.（2017•永春县校级自主招生）为了连续改变反射光的方向，并多次重复这个过程，方
法之一是旋转由许多反射镜面组成的多面体棱镜（简称镜鼓），如图所示。当激光束以
固定方向入射到镜鼓的一个反射面上时，由于反射镜绕竖直轴旋转，反射光就可在屏幕
上扫出一条水平线。依次，每块反射镜都将轮流扫描一次。如果要求扫描的范围θ＝45°
且每秒钟扫描48次，那么镜鼓的反射镜面数目是 个，镜鼓旋转的转速是
转/min。
19.（2019•沈河区一模）如图所示是第二届全国青年运动会圣火采集现场，圣火少女、中
国艺术体操运动员张豆豆在洞穴中，手中拿着采火棒对着凹面镜进行采火，这是利用凹
面镜对太阳光的 （填“会聚”或“发散”）作用。四周的圣火少女都能看见采
火棒，是因为光射到采火棒上发生了 （填“镜面”或“漫”）反射。20.（2018秋•泰兴市校级期中）用如图所示的器材自制一个“储币魔箱”，魔术师将一个
只有一面开口的空箱面向观众，将纸币从“储币魔箱”顶部的投币口放入，结果纸币竟
不翼而飞。想一想，制作“储币魔箱”时平面镜与盒子的底部呈 °放置，箱子底
面在平面镜中所成的像恰好在平面镜的 （选填“侧面”、“背面”或“顶
部”），同样箱子的侧面也各有一半被镜子遮挡，而未被遮挡的前一半所成的像恰好在
使前面的观众误认为看见了整个箱子。
21.（2017秋•苏州期中）如图所示，一平面镜放在圆筒的中心处，平面镜正对筒壁上一点
光源S，点光源发出一细光束垂直射向平面镜。平面镜从图示位置开始绕圆筒中心轴O
匀速转动30°角时，照射到筒壁上的反射光斑转过的角度为 。
22.（2019秋•无锡期中）电视遥控器用 （选填“红外线”或“紫外线”）来遥
控电视机的；遥控器不对着电视机，而是指向其它不同方向有时也能实现遥控，这是利
用了光的 （选填“直线传播”或“反射”）；彩色电视机画面的颜色是由
三种色光合成。
三、作图题（共4小题）23.（2019秋•如东县期末）如图，S为平面镜MN前的一点光源，P为镜前的点，试画出
S点发出经平面镜反射后经过P点的光线的光路图。
24.（2019秋•白云区期末）如图所示，要将一束太阳光AO反射到室内的B点，请你在O
点正确地填入平面镜，并标出反射角r。（保留作图痕迹）
25.（2019秋•黄冈期末）如图所示，水平课桌上有一块平面镜，一块与课桌面垂直的木板
上画有一只熊猫。按老师要求，小明用一支激光笔，从A处发出一束激光，通过平面镜
反射，一次就准确照射到了熊猫耳朵B处。请在图中作出该光路（要求保留作图痕迹）。
26.（2020秋•临颍县期末）如图所示是两根标杆及它们在灯光下的影子，请在图中画出光
源的位置（用点P表），并在图中画出人在此光源下的影子（用线段EF表示）。
四、实验探究题（共3小题）27.（2019•盐城）小明做“探究平面镜成像特点”的实验时，将玻璃板竖直立在水平桌面
上，在白纸上画出表示玻璃板前后两表面的位置MM′和NN′。
（1）如图所示，用刻度尺测量玻璃板的厚度，其读数为 cm。
（2）在玻璃板前放棋子A，观察到棋子在玻璃板中有两个像，一个较亮、另一个较暗，
较亮的像是光线经 （MM′/NN′）面反射形成的。
（3）为验证“像是虚像”的猜想，小明将一张白卡片放在 的位置，
（直接/透过玻璃板）观察卡片上有无棋子A的像。
（4）将棋子B（图中未画出）放到玻璃板后，使它与较亮的像重合，并测量棋子A的
右端到MM′的距离l 和棋子B的左端到NN′的距离l ，实验数据记录在下表中。
A B
次数 1 2 3 4
l /cm 5.40 7.15 9.80 12.50
A
l /cm 5.20 6.96 9.61 12.32
B
分析数据可得：像到反射面的距离 （小于/大于）物到反射面的距离。
（5）实验中，像与物到反射面的距离存在差值。小明对此很感兴趣，他想探究影响这
一差值大小的因素。请帮小明提出一条有价值且可探究的问题：
。
28.（2019•苏州）“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，
标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上
安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板 放置于平面镜上移动激光笔，使入射光束绕入射点O
沿逆时针方向转动，可观察到反射光束沿 时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°．由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？ ；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光
束呈现。此现象说明了： ；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束 。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
29.（2019秋•龙湖区校级期中）晴天正午，小健与同学从树荫下走过时，发现地面上有许
多大小、形状不同的光斑，如图1示。光斑的形状与什么要素有关呢？光斑又是如何形
成的呢？对此他们马上进行了探究，他们猜想光斑的形状：
a．与树叶形状有关，光斑是树叶的影子；
b．与树叶间空隙形状有关；
c．与树叶间空隙大小有关。
（1）根据所学知识，可确定猜想a是 （合理/不合理）的；
（2）为了进行探究，他们制作了甲、乙、丙、丁四个带孔的卡片，如图所示，其中甲、
乙卡片中小孔的尺寸均为3mm，甲、丙、丁卡片中的大孔的尺寸均为2cm，且丙、丁卡
片中大孔尺寸相同，在进行探究时，他们在地上铺上一张白纸，把带孔的卡片置于上方，
让太阳光通过卡片上的孔，观察纸面上出现的光斑形状。
若让你在甲、乙、丙、丁四张卡片中选择一张卡片用来验证光斑的形状与树叶间空隙形
状有关，你选用 卡片；在探究光斑形状与树叶间空隙大小是否有关时，小健选用
甲卡片进行实验探究，发现白纸上得到四个圆形光斑，由此得出光斑的形状与树叶间空
隙大小无关的结论，这结论 （可靠/不可靠）。
（3）小健知道了光斑的成因后，又动手制作简易的针孔相机，他在空易拉罐的底部中央戳个小圆孔，将顶部剪去后，蒙上一层塑料薄膜，如图1所示。小健用针孔相机观察
校园内旗杆顶上的国旗，如图2所示。则他在塑料薄膜光屏上看到国旗的形状是
（4）小健把针孔相机靠近旗杆顶上的国旗进行观察，则塑料薄膜光屏上看到的国旗的
像 （变大/变小/不变）。
（5）通过探究，他们得到了以下结论，其中错误的是
A．通过小孔形成的圆形光斑是像，通过大孔形成的光斑不是像
B．小孔形成的光斑与小孔的形状无关，大孔形成的光斑与大孔的形状有关
C．小孔和大孔所形成的光斑，其大小均与孔到地面的距离有关
D．不管光斑是不是像，它们都是由光的直线传播形成的
