第四章 光的折射 透镜
第4节 照相机与眼球 视力的矫正
一、单选题（共12小题）

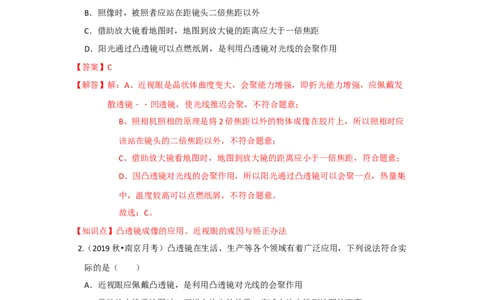

1.（2020•长春模拟）下列说法中不符合实际的是（ ）
A．近视眼镜利用了凹透镜对光线的发散作用
B．照像时，被照者应站在距镜头二倍焦距以外
C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用
【答案】C
【解答】解：A、近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发
散透镜﹣﹣凹透镜，使光线推迟会聚，不符合题意；
B、照相机照相的原理是将2倍焦距以外的物体成像在胶片上，所以照相时应
该站在镜头的二倍焦距以外，不符合题意；
C、借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，符合题意；
D、因凸透镜对光线的会聚作用，所以阳光通过凸透镜可以会聚一点，热量集
中，温度较高可以点燃纸屑，不符合题意。
故选：C。
【知识点】凸透镜成像的应用、近视眼的成因与矫正办法
2.（2019秋•南京月考）凸透镜在生活、生产等各个领域有着广泛应用，下列说法符合实
际的是（ ）
A．近视眼应佩戴凸透镜，是利用凸透镜对光线的会聚作用
B．借助放大镜看地图时，要增大放大的效果，应减小放大镜到地图的距离
C．用照相机给人拍照，要使像更大些，应减小被拍照者到镜头的距离，并将镜头向前
伸
D．只有凸透镜能使入射到透镜的光交于一点
【答案】C
【解答】解：A、近视眼应佩戴凹透镜，是利用凹透镜对光线的发散作用，故A错误；
B、借助放大镜看地图时是凸透镜成虚像，要增大放大的效果，要增大物距，增大放大镜和地图之间的距离，故B错误；
C、用照相机给人拍照是凸透镜成实像，要使像更大一些，要减小物距，增大
像距，所以减小被拍照者到镜头的距离，故C正确；
D、凸透镜能使平行于主光轴的光线经过透镜后交于一点，凹透镜也能使会聚
的光线经过凹透镜后会聚一点，故D错误。
故选：C。
【知识点】近视眼的成因与矫正办法、凸透镜成像的应用

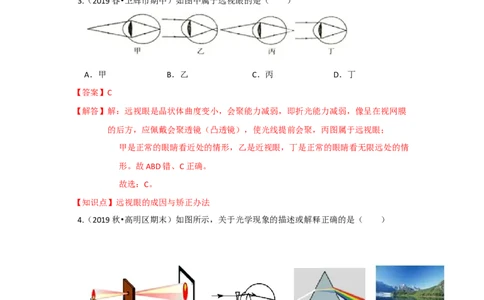

3.（2019春•卫辉市期中）如图中属于远视眼的是（ ）
A．甲 B．乙 C．丙 D．丁
【答案】C
【解答】解：远视眼是晶状体曲度变小，会聚能力减弱，即折光能力减弱，像呈在视网膜
的后方，应佩戴会聚透镜（凸透镜），使光线提前会聚，丙图属于远视眼；
甲是正常的眼睛看近处的情形，乙是近视眼，丁是正常的眼睛看无限远处的情
形。故ABD错、C正确。
故选：C。
【知识点】远视眼的成因与矫正办法
4.（2019秋•高明区期末）如图所示，关于光学现象的描述或解释正确的是（ ）
A．甲图中小孔成的是倒立的实像
B．乙图中凹透镜可以矫正远视眼
C．丙图中白光通过三棱镜会分解成三种色光
D．丁图中平静的水面映出美丽的“倒影”是一个倒立、等大的虚像
【答案】A【解答】解：A、小孔成像是光的直线传播形成的，成的是倒立的实像，故A正确；
B、远视眼是像成在视网膜后，应该用具有会聚作用的凸透镜来矫正；乙图中
凹透镜对光有发散作用，可以矫正近视眼，而不是远视眼，故B错误；
C、白光通过三棱镜会分解成七种色光，叫光的色散，而不是分解成三种色光，
故C错误；
D、丁图中平静的水面映出美丽的“倒影”是平面镜成像现象，成的是正立、
等大的虚像，故D错误。
故选：A。
【知识点】光直线传播的应用、近视眼的成因与矫正办法、光的色散、光的反射现象

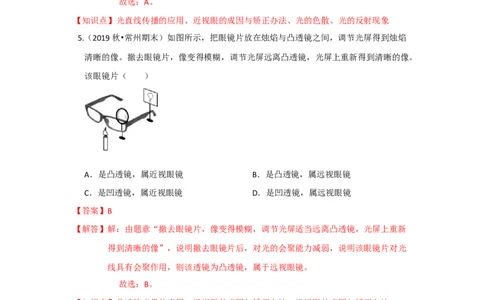

5.（2019秋•常州期末）如图所示，把眼镜片放在烛焰与凸透镜之间，调节光屏得到烛焰
清晰的像。撤去眼镜片，像变得模糊，调节光屏远离凸透镜，光屏上重新得到清晰的像。
该眼镜片（ ）
A．是凸透镜，属近视眼镜 B．是凸透镜，属远视眼镜
C．是凹透镜，属近视眼镜 D．是凹透镜，属远视眼镜
【答案】B
【解答】解：由题意“撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新
得到清晰的像”，说明撤去眼镜片后，对光的会聚能力减弱，说明该眼镜片对光
线具有会聚作用，则该透镜为凸透镜，属于远视眼镜。
故选：B。
【知识点】凸透镜成像的应用、近视眼的成因与矫正办法、远视眼的成因与矫正办法
6.（2019秋•淮安区期末）如图所示，模拟近视眼、矫正视力的实验中，相当于晶状体的
是（ ）
A．眼镜 B．光屏 C．凸透镜 D．烛焰【答案】C
【解答】解：人眼的晶状体和角膜相当于凸透镜，视网膜相当于光屏，外界物体在视网膜
上成倒立的实像；
故选：C。
【知识点】近视眼的成因与矫正办法

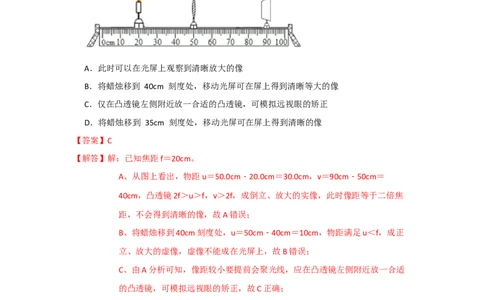

7.（2019秋•玄武区期末）现焦距为20cm的凸透镜和蜡烛、光屏安装到光具座，位置如
图所示，下列说法正确的是（ ）
A．此时可以在光屏上观察到清晰放大的像
B．将蜡烛移到 40cm 刻度处，移动光屏可在屏上得到清晰等大的像
C．仅在凸透镜左侧附近放一合适的凸透镜，可模拟远视眼的矫正
D．将蜡烛移到 35cm 刻度处，移动光屏可在屏上得到清晰的像
【答案】C
【解答】解：已知焦距f＝20cm。
A、从图上看出，物距u＝50.0cm﹣20.0cm＝30.0cm，v＝90cm﹣50cm＝
40cm，凸透镜2f＞u＞f，v＞2f，成倒立、放大的实像，此时像距等于二倍焦
距，不会得到清晰的像，故A错误；
B、将蜡烛移到40cm刻度处，u＝50cm﹣40cm＝10cm，物距满足u＜f，成正
立、放大的虚像，虚像不能成在光屏上，故B错误；
C、由A分析可知，像距较小要提前会聚光线，应在凸透镜左侧附近放一合适
的凸透镜，可模拟远视眼的矫正，故C正确；
D、将蜡烛移到35cm 刻度处，u＝50cm﹣35cm＝15cm，物距满足u＜f，成正
立、放大的虚像，虚像不能成在光屏上，故D错误。
故选：C。
【知识点】凸透镜成像规律及其探究实验
8.（2019秋•蚌埠期末）如图为用焦距相同的照相机两次拍摄的同一只猫的照片，则对于
两次拍摄时的物距、像距的分析正确的是（ ）A．甲的物距大于乙的物距、甲的像距大于乙的像距
B．甲的物距大于乙的物距、甲的像距小于乙的像距
C．甲的物距小于乙的物距、甲的像距大于乙的像距
D．甲的物距小于乙的物距、甲的像距小于乙的像距
【答案】B
【解答】解：
由图知，甲照片中猫的像更小，根据凸透镜成实像的规律可知，成的实像越小，
此时的物距越大，像距越小，所以甲的物距大于乙的物距、甲的像距小于乙的
像距，故ADC错误，B正确。
故选：B。
【知识点】凸透镜成像的应用
9.（2019秋•西城区期末）小刚利用自制的水凸透镜做凸透镜成像实验。如图所示，他将
蜡烛、水凸透镜和光屏放置在光具座上，经调节在光屏上得到了烛焰清晰的像。他推动
注射器的活塞向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和水凸透镜
的位置，要在光屏上再次呈现烛焰清晰的像，他正确的操作和可观察到的现象是
（ ）
A．光屏左移，光屏上呈现烛焰更大的像
B．光屏左移，光屏上呈现烛焰更小的像
C．光屏右移，光屏上呈现烛焰更大的像
D．光屏右移，光屏上呈现烛焰更小的像
【答案】B
【解答】解：由图可知，物距大于像距，在屏上得到清晰缩小的实像，此时u＞2f；
当他继续向凸透镜内注水，使水凸透镜的焦距变小，即凸透镜的聚光能力变强，光线会比注水前要提前会聚，所以像会向凸透镜方向移动（向左移动），则光
屏应左移；
不改变蜡烛和水凸透镜的位置，因水凸透镜的焦距变小，则相当于物距变大，
根据凸透镜成实像的规律可知，光屏上将呈现烛焰更小的像，故B正确，ACD
错误。
故选：B。
【知识点】凸透镜成像规律及其探究实验
10.（2018秋•梁平区期末）国庆假期，公园里游人如织有来自外地的四位游客在同一地点，
分别用不同型号的甲、乙、丙、丁相机（如图所示，焦距f ＞f ＞f ＞
甲 丙 丁
f 对同一景物﹣“亭子”各拍了一张照片，如下图A、B、C、D所示。我们可以判定乙
乙
相机拍摄的照片是）（ ）
A． B． C． D．
【答案】B
【解答】解：凸透镜成实像时，像距越大，则像越大；
由图可知，甲相机的像距（底片到镜头的距离）最大，像最大，故照片D是用
甲相机拍摄的；
丙相机的像距（底片到镜头的距离）比甲相机稍小，其像比甲的像稍小，故照
片A是用丙相机拍摄的。
由图可知，乙相机的像距（底片到镜头的距离）最小，像最小，故照片B是用
乙相机拍摄的；
故选：B。
【知识点】凸透镜成像的应用
11.（2017秋•洪山区期末）小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像。
在移动凸透镜时，意外的发现在报纸上出现了窗外景物的像，如图所示。两次所成的像
相对于原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们（ ）A．有一个方面相同，两个方面不同
B．三个方面都相同
C．有两个方面相同，一个方面不同
D．三个方面都不同
【答案】D
【解答】解：原来贴近报纸看文字时，看到的应该是正立、放大的虚像，而窗外景物到凸
透镜的距离较大，应该成在报纸上的像是倒立、缩小的实像，故倒正、大小、虚
实三方面都不同，故D正确。
故选：D。
【知识点】凸透镜成像的应用
12.（2018秋•思明区期末）某同学为了探究“视力矫正”原理，利用探究凸透镜成像规律
的装置做了以下实验。如图所示，光屏上得到的是模糊的倒立实像，他将一个眼镜片放
在凸透镜和烛焰之间，发现光屏上的像变清晰了，他移走眼镜片，稍微将光屏远离凸透
镜，屏上再次得到清晰的像，则该眼镜片是（ ）
A．远视眼镜片，对光线有会聚作用
B．远视眼镜片，对光线有发散作用
C．近视眼镜片，对光线有会聚作用
D．近视眼镜片，对光线有发散作用
【答案】A
【解答】解：由图可知，物距大于像距，光屏上能成倒立缩小的实像，此时物距应大于2
倍焦距，像距在1倍焦距和2倍焦距之间，但光屏上得到的是模糊的倒立实像，
说明像距不合适，由稍微将光屏远离凸透镜，屏上再次得到清晰的像，可知像距
太近了，所以当将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变清晰，说明该透镜对光线有会聚作用，因此是远视眼镜片。
故选：A。
【知识点】近视眼的成因与矫正办法
二、填空题（共11小题）
13.（2019•泰安）目前青少年近视现象十分严重，应加强用眼保护，图中表示近视眼成像
示意图的是 图。
【答案】乙。
【解答】解：
远视眼成因：眼球晶状体的曲度过小，远处物体射来的光线通过晶状体折射后
形成的像会落在视网膜的后方。
近视眼成因：眼球晶状体的曲度过大，远处物体射来的光线通过晶状体折
射后形成的像会落在视网膜的前方。
由图可知，乙是近视眼的成因，甲是远视眼的成因。
故答案为：乙。
【知识点】近视眼的成因与矫正办法
14.（2019秋•包河区月考）人眼看物体时，当物距变化时，眼睛的睫状肌会改变晶体的弯
曲程度，使物体的像总能落在视网膜上，当晶状体变得最 （厚或薄）时，眼睛能
看清最远点，当晶状体变得最 （厚或薄）时，眼睛能看清最近点。
【答案】薄；厚。
【解答】解：当人眼观察远处的物体时，晶状体变薄，曲度变小，焦距变长，使物体的像
成在视网膜上，所以正常眼的远点在无穷远处；当人眼观察近处物体时，晶状体
变厚，曲度变大，焦距变小，物体的像成在视网膜上。
故答案是：薄；厚。
【知识点】眼睛及其视物原理15.（2019秋•香洲区期末）人的眼球像一架照相机，晶状体和角膜的共同作用相当于一个
透镜，物体在视网膜上会形成一个缩小、 （选填“正立”或“倒立”）的实像。
采用激光手术，可 （选填“增强”或“减弱”）晶状体和角膜构成的透镜对光
的会聚作用，从而矫正近视眼。
【答案】凸；倒立；减弱。
【解答】解：（1）眼睛的晶状体和角膜的共同作用相当于一个凸透镜，满足u＞2f，成倒
立、缩小的实像；
（2）近视眼是像成在视网膜前，原因是晶状体过厚或眼睛的前后距离过长，
若是晶状体过厚，可以对晶状体和角膜构成的透镜进行手术，使其变薄，对光
的偏折能力减弱，使成的像后移，直到移到视网膜上。
故答案为：凸；倒立；减弱。
【知识点】眼睛及其视物原理
16.（2019秋•慈利县期末）如图甲表示某人看物体时的光路图，要在视网膜上成清晰的像，
需配戴 镜，希望同学们养成良好用眼习惯。如图乙所示，小勇利用焦距为
10cm的放大镜看自己的手指纹时，应将手指放在距放大镜 （填“大于”、
“小于”或“等于”）10cm的位置。
【答案】凹透；小于。
【解答】解：（1）图甲中像成在了视网膜之前，这是晶状体的折光能力太强造成的，说明
该同学的眼睛近视了，要在视网膜上成清晰的像，需配戴具有发散作用的凹透镜；
（2）小勇利用焦距为10cm的放大镜（凸透镜）看自己的手指纹时，其成像规
律是物距小于一倍焦距时，凸透镜成正立、放大的虚像；因为其焦距为
10cm，所以应将手指放在距放大镜小于10cm的位置。
故答案为：凹透；小于。
【知识点】凸透镜成像的应用、近视眼的成因与矫正办法
17.（2019秋•大安市期末）二维码在现代生活中随处可见。我们能看见二维码是由于光在
二维码图案上发生了 （填“反”或“折”）射；用手机扫描二维码时，手机的镜
头相当于 镜，二维码图案通过手机镜头成 （填“实”或“虚”）像。交通上的监控摄像头拍摄车辆和行人离镜头的距离应该满足的条件是
。
【答案】反；凸透；实；大于镜头（凸透镜）的二倍焦距。
【解答】解：
我们能看见二维码是由于光在二维码图案上发生了反射，反射光线进入了我们
的眼睛；
手机的镜头相当于凸透镜，二维码图案上反射的光经过手机镜头后，成倒立、
缩小的实像；
摄像头的镜头相当于凸透镜，u＞2f，成倒立、缩小的实像，故交通上的监控
摄像头拍摄车辆和行人离镜头的距离应该满足的条件是大于镜头（凸透镜）的
二倍焦距。
故答案为：反；凸透；实；大于镜头（凸透镜）的二倍焦距。
【知识点】凸透镜成像的应用
18.（2019春•潮南区期末）为了丰富市民业余文化生活，我市开展了露天电影走进社区活
动。准备放映时，画面超出了整个屏幕，如果你是放映员应将放映机 （选填
“远离”或“靠近”）屏幕，同时要 （选填“增大”或“减小”）镜头与胶片
间的距离。观众能够从各个角度看到电影画面是因为画面投射到屏幕上后发生了
（填“镜面反射”或“漫反射”）。
【答案】靠近；增大；漫反射。
【解答】解：放映机是根据物距处于f和2f之间时，成倒立、放大的实像的原理制成的。
画面超出了整个屏幕，说明画面大了，应减小物距，增大像距，所以将放映机靠
近屏幕，同时要增大镜头与胶片间的距离。
银幕是凹凸不平的，平行光线入射到粗糙的银幕上，反射光线射向四面八方，
进入不同方向的人的眼睛，不同方向的人们都能看到。因此光在银幕上发生漫
反射，观众才能够从各个角度看到电影画面。
故答案为：靠近；增大；漫反射。
【知识点】凸透镜成像的应用
19.（2019秋•射阳县期末）小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰
和光屏的中心位于凸透镜的 上，图中在屏上成清晰实像的场景的实际应用是
（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏
上呈现清晰的像，应将凸透镜移到 cm刻度处。【答案】主光轴；投影仪；40。
【解答】解：实验前要调整蜡烛、凸透镜、光屏的高度，三者的中心大致在同一高度，即
在凸透镜的主光轴上，这样才能使像成在光屏中央；
由图示位置可知，物距u＝15cm，像距v＝30cm，即u＜v，成倒立、放大的实
像，应用于投影仪。
保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，
根据光的可逆性，此时物距等于原来的像距，应将凸透镜移到10cm+30cm＝
40cm刻度处。
故答案为：主光轴；投影仪；40。
【知识点】凸透镜成像规律及其探究实验
20.（2019秋•慈利县期末）如图所示，某同学把一支铅笔放在一只盛水的烧杯后，透过烧
杯观察铅笔的像，他惊奇地发现，手中铅笔的笔尖是朝左的，可他看到的像却是笔尖朝
右，这是因为盛水的烧杯相当于一个 镜，他看到的是铅笔的 （填“实”
或“虚”）像。
【答案】凸透；实。
【解答】解：
装满水后的烧杯相当于一个凸透镜，当物体在焦点以外时，成倒立的实像；
手中铅笔的笔尖本是朝左的，可他看到的像却是笔尖朝右，说明铅笔在凸透镜
的焦点以外，看到的是铅笔倒立的实像。
故答案为：凸透；实。
【知识点】凸透镜成像的应用
21.（2018秋•南开区期末）如图是款人验识别门禁一体机，通过摄像镜头将所拍照片与系
统预先录入的人验照片通行比对，若要拍摄镜头前1m处的人脸它的焦距应小于
m：当人脸远离镜头时，所拍照片上的人脸将 （选填“变大或“变小”）。【答案】0.5；变小。
【解答】解：
（1）摄像机是利用凸透镜成倒立、缩小的实像的原理制成的；若要拍摄镜头
前1m处的人脸（即u＝1m），当u＞2f时，凸透镜才成倒立、缩小的实像，
则1m＞2f，解得f＜0.5m。
（2）凸透镜成实像时，物远像近像变小，因此当人脸远离镜头时，所拍照片
上的人脸将变小；
故答案为：0.5；变小。
【知识点】凸透镜成像的应用
22.（2019•重庆三模）如图，华为公司最新发布的一款手机P30，该手机搭载后置三摄，
其中主摄为4000万像素，另外两颗镜头是超广角+长焦的配置，具有超强的拍照功能。
在利用手机拍照时，通过镜头所成的像是倒立、缩小的 （选填“实像”或“虚
像”），手机镜头实际上是凸透镜，这类透镜在生活中用于矫正 眼（选填“近
视”或“远视”）。
【答案】实像；远视。
【解答】解：手机镜头实际上是凸透镜，在利用手机拍照时，景物在2倍焦距以外，通过
镜头成倒立、缩小的实像；
远视眼的像呈在视网膜的后方，要想使像呈在视网膜上，应佩戴一会聚透镜，
即凸透镜，即凸透镜可用于矫正远视眼。
故答案为：实像；远视。
【知识点】远视眼的成因与矫正办法、凸透镜成像的应用23.（2019春•临沭县校级月考）每年的6月6日是全国爱眼日，目的是让人们注意要保护
自己的眼睛。如图所示的眼镜的镜片是 透镜，这种眼镜可以用于矫正 眼。
【答案】凸；远视。
【解答】解：由图可看出书上的字变大了，所以该镜片是凸透镜；
远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后
面；为了使像正好呈在视网膜上，应使光线提前会聚，使所成的像相对于晶状
体前移，所以应佩戴会聚透镜即凸透镜。
故答案为：凸；远视。
【知识点】远视眼的成因与矫正办法
三、实验探究题（共4小题）
24.（2019秋•徐州期末）某兴趣小组做“探究凸透镜成像的规律”的实验中：
（1）实验前，应调整烛焰和光屏的中心在 ；
（2）小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，
这个像是 （选填“放大”、“缩小”或“等大”）的像。若在保持蜡烛和光屏
位置不变的情况下，可将凸透镜移至光具座 cm的刻度线处时，光屏上再次成清
晰的像。
（3）如图所示，把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了。
①小明为了使光屏上再次得到清晰的像，应调整光屏向 （选填“左”或“右”）
移动。
②如果小明不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清
晰了，则该眼镜片是 （选镇“近视”或“远视”）眼镜的镜片。【答案】（1）凸透镜主光轴上；（2）放大；60；（3）①左；②近视。
【解答】解：（1）实验前，应保证烛焰、凸透镜和光屏三者在一条水平直线上即同一高度，
这样才能保证烛焰的像成在光屏的中央，
故应调整烛焰、光屏的中心在凸透镜主光轴上；
（2）当如图位置时，物距大于像距，光屏上恰能成一个清晰倒立的像。有凸
透镜成像规律可知，像一定是放大的。
由图象可知，物距u＝50cm﹣30cm＝20cm，像距v＝80cm﹣50cm＝30cm，在
保持蜡烛和光屏位置不变的情况下，根据光的可逆性，可将凸透镜移至光具座
30cm+30cm＝60cm的刻度线处时，光屏上再次成清晰的像。
（3）①把蜡烛向左移动一小段距离，物距增大，像距减小，故应调整光屏向
左移动；
②若将蜡烛向左移动一小段距离，物距变大，像距应减小，若要成清晰像，光
屏应向左移动。若不移动光屏，应使光线发散一些，所以在蜡烛和透镜之间放
置一个合适的凹透镜，光屏上的像又变清晰，近视眼的矫正原理与此相同；
故答案为：（1）凸透镜主光轴上；（2）放大；60；（3）①左；②近视。
【知识点】凸透镜成像规律及其探究实验
25.（2019秋•常州期末）小明探究“凸透镜成像的规律”。
（1）实验前，要调整烛焰、凸透镜、光屏的中心在 ，实验一段时间后，
他发现光屏上的像偏上，那么他应该把凸透镜向 （上/下）适当调节，才能使像
最终成在光屏的中央。
（2）当他将蜡烛、凸透镜、光屏调节到如图甲所示位置时，在光屏上成清晰的
（缩小/等大/放大）的像，此时成像原理与 （放大镜/投影仪/照相机）相同。
（3）若将蜡烛向右移动5cm，保持凸透镜的位置不动，则应将光屏向 （左/右）
适当移动才能再次在光屏上成清晰的像，此时的像略 （大于/小于）原来的像。
（4）小明近日发现自己看不清黑板，于是到医院检查，医生告诉他患上了近视，成像
示意图为 （乙/丙）图，近视眼可以使用 （凸透镜/凹透镜）加以矫正。【答案】（1）同一高度；下；（2）缩小；照相机；（3）右；大于；（4）乙；凹透镜。
【解答】解：（1）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高
度，像才能呈在光屏的中央位置。实验中他发现光屏上的像偏上，根据光线过光
心不改变方向，凸透镜向下移动，或蜡烛向上移动，或光屏上移动，才能使像成
在光屏的中央；
（2）根据图示可知，物距大于像距，成倒立、缩小的实像，因此与照相机原
理相同。
（3）凸透镜成实像时，物距越小，像距越大，像越大；因此当凸透镜的位置
不变时，若将蜡烛向右移动5cm，此时物距减小，像变大，像距变大，所以要
使光屏上再次出现一个明亮清晰的像需要向右移动光屏，此时像的大小比原来
的像要大些；
（4）图乙的入射光线会聚在视网膜的前方，所以图乙表示了近视眼的成像情
况，
图丙的入射光线会聚在视网膜的后方，所以图丙表示了远视眼的成像情况，也
是老花眼成像情况；
近视眼是因为晶状体焦距太短，或眼球前后经过长，看远处物体时，使物像落
到视网膜前方，为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光
线进入人的眼睛以前发散一下，因此带对光线具有发散作用的凹透镜来矫正。
故答案为：（1）同一高度；下；（2）缩小；照相机；（3）右；大于；（4）
乙；凹透镜。
【知识点】凸透镜成像规律及其探究实验
26.（2019秋•镇江期末）在某次探究凸透镜成像规律的实验中：
（1）如图所示，所使用的凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，
蜡烛固定在15cm刻度线位置时，光屏应在 （选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区
域内左右移动，才能在光屏上得到清晰的 （选填“放大”或“缩小”）倒立的
实像。
（2）实验过程中，燃烧的蜡烛变短，导致光屏上的像向 移动，可将凸透镜的高
度调 （选填“高”或“低”），使像呈现在光屏中央。
（3）若将一个不透明且小于透镜的小圆纸片贴在凸透镜的中央，则在另一侧的光屏上
得到完整的像（选填“能”或“不能”）。
（4）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了；为了使光屏上再次得到清晰的像，光屏应向 移动；若不移动光屏，将一个眼镜片放在凸透镜和烛焰
之间，发现光屏上的像也变清晰了，则该眼镜片是 透镜，可以用来矫正
（选填“近视”或“远视”）眼。
（5）现在换用一个焦距是10cm的凸透镜，当把凸透镜固定在50cm刻度线位置，蜡烛
固定在15cm刻度线位置时，这时光屏应该在 cm～ cm刻度线之间移动，
才能再次在光屏上得到清晰的像，像变 （选填“大”或“小”）。
【答案】（1）Ⅱ；缩小；（2）上；低；（3）能；（4）左；凹；近视；（5）60；70；小。
【解答】解：（1）凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定
在15cm刻度线位置时，物距为50cm﹣15cm＝35cm，大于2倍焦距，所以此时成
倒立缩小的实像，这时光屏应该在一倍焦距和二倍焦距之间，即应在Ⅱ区域内左
右移动。
（2）蜡烛变短了，光屏上的像会向上移动，要使像成在光屏的中央，根据过
光心不改变方向，凸透镜向下移动，或光屏向上移动。
（3）将一个不透明的小圆纸片贴在凸透镜的中央，物体上任一点射向凸透镜
的其他部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射
光线减少，会聚成的像变暗。
（4）若将蜡烛向左移动一小段距离，物距变大，像距应减小，若要成清晰像，
光屏应向左移动。
若不移动光屏，应使光线发散一些，所以在蜡烛和透镜之间放置一个合适的凹
透镜，光屏上的像又变清晰，近视眼的矫正原理与此相同。
（5）现在换用一个焦距是10cm的凸透镜，当把凸透镜固定在50cm刻度线位
置，蜡烛固定在15cm刻度线位置时，u＝50cm﹣15cm＝35cm＞2f，
这时光屏应该在f＜v＜2f之间，这时光屏应该在60cm～70cm刻度线之间移动，
才能再次在光屏上得到清晰的像，像变小。
故答案为：（1）Ⅱ；缩小；（2）上；低；（3）能；（4）左；凹；近视；
（5）60；70；小。【知识点】凸透镜成像规律及其探究实验
27.（2019秋•淮安期末）如图所示，利用太阳光和刻度尺测量凸透镜焦距，用光具座探究
凸透镜成像规律。
（1）将刻度尺的一端支到水平地面上，观察尺在地面上形成的影子，不断调节刻度尺，
使尺的方向与 的方向平行；保持尺不动，将光屏A和凸透镜L垂直刻度尺摆
放，光屏上形成一个最小、最亮的光斑，读得凸透镜的焦距为 cm。
（2）将发光体F和光屏中心调整到凸透镜的主光轴上，最简便的操作是
。
（3）向右移动发光体，要在光屏上再次观察到F清晰的像，光屏应适当向 （选
填“左”或“右”）移动，像的大小会 （选填“变小”、“变大”或“保持不
变”）。
（4）要使发光体F与光屏上所成的像大小相等，凸透镜置于0cm处不动，发光体应置
于左侧的 cm刻度处，光屏要调节到右侧的 cm刻度处。
（5）发光体F在光屏上成倒立、 、淸晰的实像，是照相机的成像原理。
【答案】（1）太阳光；10.0；（2）使发光体“F”、凸透镜、光屏三者的中心在同一高度
上；（3）右；变大；（4）20.0；20.0；（5）缩小。
【解答】解：
（1）根据光的直线传播可知，物体的影子最短时，刻度尺的方向与太阳光的
方向平行；
保持尺不动，将光屏A和凸透镜L垂直刻度尺摆放，光屏上形成一个最小、最
亮的光斑，则该凸透镜的焦距为：f＝10.0cm﹣0＝10.0cm；
（2）使发光体F和光屏的中心位于凸透镜的主光轴上，最简便的操作是：使
发光体“F”、凸透镜、光屏三者的中心在同一高度上；
（3）向右移动发光体（靠近焦点），物距变小，像距应变大，像变大，应将
光屏向右移动才能接到清晰的像，即光屏远离凸透镜；
（4）由凸透镜成像规律可知，当u＝v＝2f时，凸透镜成倒立、等大的实像；已知f＝10.0cm，凸透镜置于0cm处不动，发光体应置于左侧的20.0cm刻度处，
光屏要调节到右侧的20.0cm刻度处，才能发光体F与光屏上所成的像大小相等。
（5）发光体F在凸透镜的二倍焦距之外时，此时在光屏上成倒立、缩小的清
晰实像，照相机就是这一原理的应用。
故答案为：（1）太阳光；10.0；（2）使发光体“F”、凸透镜、光屏三者的中
心在同一高度上；（3）右；变大；（4）20.0；20.0；（5）缩小。
【知识点】凸透镜成像规律及其探究实验
