2013初中物理培优教学方案《第四讲 透镜及其应用》教案+练习+作业
姓名 班号
【知识要点】

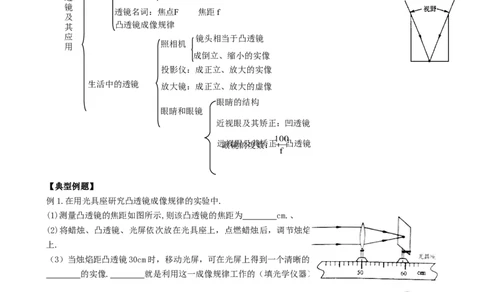

一、中考导航图解
凸透镜
透镜种类
凹透镜
透镜 凸透镜对光有会聚作用
透镜作用
透 凹透镜对光有发散作用
镜
透镜名词：焦点F 焦距f
及
其 凸透镜成像规律
应 镜头相当于凸透镜
照相机
用
成倒立、缩小的实像
投影仪：成正立、放大的实像
生活中的透镜 放大镜：成正立、放大的虚像
眼睛的结构
眼睛和眼镜
近视眼及其矫正：凹透镜
远眼视镜眼的及度其数矫：正：凸透镜
【典型例题】
例1.在用光具座研究凸透镜成像规律的实验中.
(1)测量凸透镜的焦距如图所示,则该凸透镜的焦距为 cm.、
(2)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，调节烛焰、凸透镜、光屏中的中心大致在
上.
（3）当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、
的实像. 就是利用这一成像规律工作的（填光学仪器）.
例2．如图所示，是“研究凸透镜成像”实验的原理图，若在光屏上（光屏未画出）能得到清晰放大的烛焰实
像，则蜡烛可能置于透镜左边a、b、c、d四点中的 点上，此成像特点可应用在 机上.
1例3．蜡烛放在离凸透镜40cm的主光轴时，在透镜另一侧的光屏上得到清晰放大的
像.若把蜡烛在原来位置向远离透镜方向移动40cm，则所成清晰的像一定是（ ）
A．虚像 B.放大的 C.正立的 D.缩小的
例4．如图所示是常见的近视眼和远视眼成像示意图，现要进行视力矫正，则下列判断及矫正措施正确的是
（ ）
A．甲是近视眼的示意图，需配戴凹透镜矫正
B．乙是近视眼的示意图，需配戴凸透镜矫正
C．甲是远视眼的示意图，需配戴凸透镜矫正
D．乙是远视眼的示意图，需配戴凹透镜矫正

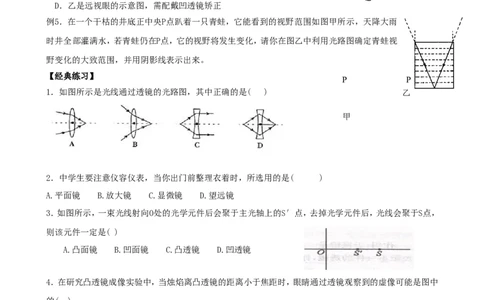

例5．在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图甲所示，天降大雨
时井全部灌满水，若青蛙仍在P点，它的视野将发生变化，请你在图乙中利用光路图确定青蛙视
野变化的大致范围，并用阴影线表示出来。
【经典练习】
P P
1．如图所示是光线通过透镜的光路图，其中正确的是( ) 乙
甲
2．中学生要注意仪容仪表，当你出门前整理衣着时，所选用的是( )
A.平面镜 B.放大镜 C.显微镜 D.望远镜
3．如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S′点，去掉光学元件后，光线会聚于S点，
则该元件一定是( )
A.凸面镜 B.凹面镜 C.凸透镜 D.凹透镜
4．在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中
的( )
5．)如果你想仔细观察一片树叶的内部结构，最好使用 （ ）
A．平面镜 B．凹透镜 C．放大镜 D．显微镜
6．下列给出的光学器件中，利用凸透镜成像原理制成的是（ ）
2A．投影仪 B．潜望镜 C．万花筒 D．穿衣镜
7．下列光学仪器中，成放大实像的是 ( )
A．凹透镜 B.平面镜 C.幻灯机 D.照相机
8．给你如下形状的光学玻璃元件，要自制一个放大镜，应选择( )
9．照相机的镜头相当于一个凸透镜。用照相机给人照相时，在胶片上成的是一个倒立、缩小的实像，人离镜
头的距离u和镜头焦距f的关系是（ ）
A.2f>u>f B.u>2f C.u<f D．u=f

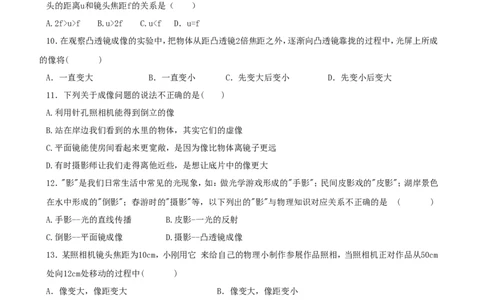

10．在观察凸透镜成像的实验中，把物体从距凸透镜2倍焦距之外，逐渐向凸透镜靠拢的过程中，光屏上所成
的像将( )
A．一直变大 B．一直变小 C．先变大后变小 D．先变小后变大
11．下列关于成像问题的说法不正确的是( )
A.利用针孔照相机能得到倒立的像
B.站在岸边我们看到的水里的物体，其实它们的虚像
C.平面镜能使房间看起来更宽敞，是因为像比物体离镜子更远
D.有时摄影师让我们走得离他近些，是想让底片中的像更大
12．"影"是我们日常生活中常见的光现象，如：做光学游戏形成的"手影"；民间皮影戏的"皮影"；湖岸景色
在水中形成的"倒影"；春游时的"摄影"等，以下列出的"影"与物理知识对应关系不正确的是 ( )
A.手影--光的直线传播 B.皮影-一光的反射
C.倒影--平面镜成像 D.摄影--凸透镜成像
13．某照相机镜头焦距为10cm，小刚用它 来给自己的物理小制作参展作品照相，当照相机正对作品从50cm
处向12cm处移动的过程中( )
A．像变大，像距变大 B．像变大，像距变小
C．像先变小后变大，像距变大 D．像先变小后变大，像距变小
14．某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是(
)
A.40cm B.30cm C.20cm D.10cm
15．用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该
( )
A.照相机远离该同学，镜头向前调节 B.照相机远离该同学，镜头向后调节
C.照相机靠近该同学，镜头向前调节 D.照相机靠近该同学，镜头向后调节
316．小丽用照相机对远处的同学进行拍照，拍出的底片如图(b)所示，若相机的焦距不变，要使底片的像如图
(a)所示，则 ( )
A．小丽离被拍同学的距离远些，镜头要往前伸
B．小丽离被拍同学的距离近些，镜头要往后缩
C．小丽离被拍同学的距离远些，镜头要往后缩
D．小丽离被拍同学的距离近些，镜头要往前伸
17．一束平行光对着凸透镜照射时，在凸透镜的另一侧距透镜中心10cm的地方出现一个小亮点；那么把点燃
的蜡烛放在光具座上距凸透镜中心15cm的地方，在透镜另一侧移动光屏，在光屏上就要以得到( )
A.倒立、放大的虚像 B.正立、放大的虚像 C.倒立、缩小的实像 D.倒立放大的实像

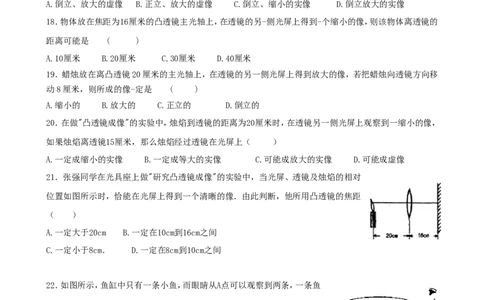

18．物体放在焦距为16厘米的凸透镜主光轴上，在透镜的另-侧光屏上得到-个缩小的像，则该物体离透镜的
距离可能是 ( )
A.10厘米 B.20厘米 C.30厘米 D.40厘米
19．蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛向透镜方向移
动8厘米，则所成的像-定是 ( )
A.缩小的 B.放大的 C.正立的 D.倒立的
20．在做"凸透镜成像"的实验中，烛焰到透镜的距离为20厘米时，在透镜另一侧光屏上观察到一缩小的像，
如果烛焰离透镜15厘米，那么烛焰经过透镜在光屏上（ ）
A.一定成缩小的实像 B.一定成等大的实像 C.可能成放大的实像 D.可能成虚像
21．张强同学在光具座上做"研究凸透镜成像"的实验中，当光屏、透镜及烛焰的相对
位置如图所示时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距
（ ）
A.一定大于20cm B.一定在10cm到16cm之间
C.一定小于8cm． D.一定在8cm到10cm之间
22．如图所示，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条，一条鱼
的位置变浅，另一条鱼变大。前者是由于__________________形成的
________像（填"实或虚"）；后者是由于鱼缸的_______侧部分
(填"左"或"右")等效凸透镜而形成的________像.
23．医用体温计刻度部分为三棱体，横截面积如图所示，其正面呈圆弧线，
这样就可看清体温计内极细的汞柱，以便于读数，这是因为圆弧形玻璃的作用
相当于_________，我们用它能看到汞柱被放大后正立的_________像．
24．普通照相机的镜头相当于一个 透镜，一架普通照相机镜头的焦距为
440cm，当被拍照的人到镜头的距离大于 cm时，底片上会得到一个倒立、缩小的 像（选填：实
或虚）。
25．清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠产生了____________镜的功能，形成了
放大的_________像，这是，由于光的_______射现象的结果．
26.（1）在“研究凸透镜成像”的实验中，当蜡烛从如图1－10所示的a点逐渐移到d点的过程中，蜡烛分
别通过a、b、c、d四点的a点时，在透镜右边的光屏上（光屏未画）能承接到清晰缩小的像，
就是利用此成像特点制成的。当蜡烛位于a、b、c、d四点中的 点时，光屏上承接的像最大。
（2）根据所学透镜知识，某同学自制了一个“平行光源”，如图1－11所示，装置的主要部分是开有细缝的
小盒、充满水的“青霉素”小药瓶、小灯泡、电池、导线等，其中，装水的小药瓶可对光起 作用。
移动小药瓶，当灯泡处在小药瓶的 位置时，就有平行光束从细缝中射出。
第四讲 透镜及其应用（作业）
姓名 班号 成绩
一、选择题
1．下列光路图中，正确的是（ ）
· F · F F F F F · F · F
· · · ·
A B C D
2.在探究凸透镜成像的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清
晰缩小的像，要使烛焰在光屏上呈现一个清晰放大的像，调节的方法是（ ）
A．透镜不动.蜡烛向透简镜移动.光屏向透镜移动
B．透镜不动，蜡烛向透镜移动.光屏远离透镜移动
C．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
D．透镜不动，蜡烛远离透镜移动，光屏向透镜移动
3．“影”是我们日常生活中常见的光现象，如手影、电影、水中的倒影、摄影.以下列出的“影”与物理
知识对应关系不正确的是（ ）
A．手影—光的直线传播 B.倒影—光的反射 C．电影—凸透镜成像 D.摄影—平面镜成像
4．如图所示，蜡烛放在距离凸透镜二焦距以为，在透镜的另一侧调节光屏找到清晰的像，这个像是图中的
（ ）
55．小明用焦躁为10cm的放大镜去观察邮票.想看清楚邮票上的细微之处，这时放大镜与邮票间的距离为
（ ）
A．等于10cm B.小于10cm C.大于20cm D.在10cm与20cm之间
6．下面关于近视的说法中，正确的是（ ）
A．近视眼镜镜片把太阳光会聚于一点
B．近视眼镜是发散透镜
C．“度数”越大的近视眼镜镜片，凹面弯曲越明显，焦距越大
D．近视眼睛本身就是发散透镜
二、填空题
1．图是简易天文望远镜内部结构，远处的物体经过物镜成一个的 实像，落在目镜 的位置；
这个实像经过目镜成，如果你想制作易现成的透镜，可以选用合适的 (选填“近视”或“远视”)镜
片来代替.
2．体育运动中，科研人员经常利用频闪摄影光源在有节奏的闪光时，从光源射出的光线照射到运动员身上
发生 射，又通过摄影机前的 镜形成 像.观察图中照片，可知频闪摄影时要求背景
较（选填“亮”、“暗”）.
3．当小玲在观察阳光通过甲、乙两个眼镜在地面上形成的光斑时，发现两个眼镜形成的光斑情况不同.阳
光通过眼镜乙形成的光斑中间较四周亮，而阳光通过眼镜乙形成的光斑中间较四周暗，由此可判断乙形成
的光斑中间较四周暗，由此可判断眼镜甲是 透镜，眼镜乙是 透镜.‘
4．普通照相机的镜头相当于一个 透镜，一架普通照相机镜头的焦距为40cm,当被拍照的人到镜
头的距离大于 cm时，底片上会得到一个倒立、缩小的 像（选填“实”或“虚”）.
5．生活、生产中常用到光学知识：在开凿大山遂道中，用激光引导掘进机掘进方向，如图所示，是利用光
沿 ；有时人们把电视面墙发射，也能控制电视机.这是利用了光的 现象；照相机是利用凸
透镜成倒立、缩小、 像的性质制成的.
6三、作图与实验
1．在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距是10cm.用来尺在水平桌面上画一直线并标
明刻将透镜固定在50cm处，如图所示.
0 10 20 30 40 50 60 70 80 90 100cm
（1）当把点燃的蜡烛放在20cm处时，沿直线无论怎样移动光屏都承接不到像，原因可能是 .
（2）重新调整后，保持透镜的位置不变，当把光屏放到75cm处时，移动蜡烛能在光屏上得到一个 （选
填“放大”或“缩小”）、 （填“正”或“倒”）立的实像.
（3）当把蜡烛移到10cm处时，移动光屏可得到一个 的像（选项填“放大”或“缩小”）.照相机、投
影仪、放大镜这三种光学仪器正常使用时，与这种成像情况一致的是 .
2.根据图中光线通过透镜前后的方向，在图中的虚线框内画出适当的透镜.
· ·
F F F · · F
甲
乙
3．小明用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验.如图所示：
（1）要使像能够成在光屏的中央，应将光屏向 调整（选填“上”或“下”）；
（2）实验过程中，当烛焰凸透镜15cm时，移动光屏至某一位置时，在光屏上得到一等大清晰的像，则该凸透
镜的焦距是 cm.
（3）接着使烛焰左移动5cm，此时应该将光屏向 移到某一位置（选填“左”或“右”）
