透镜及其应用
姓名： 班级： 学号： 得分：
一、选择（选出各题惟一正确的答案。每题2分，共28分。不选、多选、错选均得0分）
1.下列说法中，正确的是（ ）
A.凸透镜是很厚的透镜，凹透镜是很薄的透镜 B.李大爷戴的老花镜对光有会聚作用
C.小明戴的近视眼镜的镜片中央比边缘厚 D.凸透镜两个焦点之间的距离叫焦距
2.以下光学仪器中，对光线起发散作用的是（ ）
A.凸透镜 B.潜望镜 C.平面镜 D.凹透镜

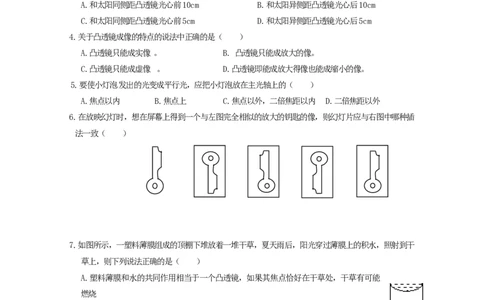

3.把一个焦距为10 cm的凸透镜正对太阳放置，则温度最高的点是（ ）
A.和太阳同侧距凸透镜光心前10cm B.和太阳异侧距凸透镜光心后10cm
C.和太阳同侧距凸透镜光心前5cm D.和太阳异侧距凸透镜光心后5cm
4.关于凸透镜成像的特点的说法中正确的是（ ）
A.凸透镜只能成实像 。 B. 凸透镜只能成放大的像。
C.凸透镜只能成虚像 。 D.凸透镜即能成放大得像也能成缩小的像。
5.要使小灯泡发出的光变成平行光，应把小灯泡放在主光轴上的（ ）
A.焦点以内 B.焦点上 C.焦点以外，二倍焦距以内 D.二倍焦距以外
6.在放映幻灯时，想在屏幕上得到一个与左图完全相似的放大的钥匙的像，则幻灯片应与右图中哪种插
法一致（ ）
7.如图所示，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干
草上，则下列说法正确的是（ ）
A.塑料薄膜和水的共同作用相当于一个凸透镜，如果其焦点恰好在干草处，干草有可能
燃烧
B.透镜都是固体物质组成的，液体不能起凸透镜作用
C.起凸透镜作用的应是塑料薄膜
D.以上说法都不对
8．下列光路图正确的是（ ）
9．一个物体在凸透镜前20c m处时，在另一侧屏上成倒立放大的像，则此时的物距，像距为（ ）
1A.f2f B.U=2f,V=2f C.U U D.U>2f, f20cm
理 由
[
16.如图，利用凸透镜看邮票，已知透镜焦距5厘米，则透镜离邮票距离应该（ ）
A.大于10 cm B.等于5 cm
C.小于5 cm D.大于5小于10cm
理由
2三、填空题．（每空1分,共25分）
17.透镜是利用光的___________现象制成的，凸透镜对光有___________作用，凹透镜对光线有
______________作用。
18.阳光通过一个透镜后可以把后面白纸上一点照得很亮，说明这是一个__________透镜.把一个凸透
镜正对阳光，在镜下白纸上出现一个亮点，这点叫__________.测得该透镜光心到亮点的距离为5
cm，这段距离叫__________。用它做照相机镜头，则照相时物体到镜头的距离至少应大于
__________cm..
19.照相机所成像的性质是____立___小___像。投影仪所成像的性质是____立___大___像。
20.把一个瓶底放在地上，发现瓶底下的物体变大了，说明瓶底的边缘比中间__________.(填“薄”
或“厚”).

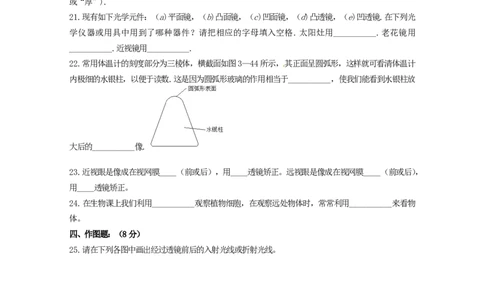

21.现有如下光学元件：（a)平面镜，（b)凸面镜，（c)凹面镜，（d)凸透镜，（e)凹透镜.在下列光
学仪器或用具中用到了哪种器件？请把相应的字母填入空格.太阳灶用__________.老花镜用
__________.近视镜用__________.
22.常用体温计的刻度部分为三棱体，横截面如图3—44所示，其正面呈圆弧形，这样就可看清体温计
内极细的水银柱，以便于读数.这是因为圆弧形玻璃的作用相当于__________，使我们能看到水银柱放
大后的__________像.
23.近视眼是像成在视网膜____（前或后），用____透镜矫正。远视眼是像成在视网膜____（前或后），
用____透镜矫正。
24.在生物课上我们利用__________观察植物细胞，在观察远处物体时，常常利用__________来看物
体。
四、作图题：（8分）
25.请在下列各图中画出经过透镜前后的入射光线或折射光线。
五、实验探究题：（共29分）
26.在“研究凸透镜成像规律的实验中”：（共14分）
（1）在实验时，应先调节烛焰、凸透镜、光屏的中心大致在______________，其目的是为了_______
____________________________________。（4分）
（2）当蜡烛在凸透镜左侧距凸透镜20cm的时候，在光屏上得到一个倒立、等大的实像，则凸透镜的焦
距是________cm；当蜡烛再向凸透镜靠近5cm时，所成的像的性质是________、________的_____
3像，利用此原理制成了__________。（10分）
27.小明利用一未知焦距的凸透镜探究凸透镜的成像规律，进行了如下操作并得到了相关结论。请你将
空缺部分补充完整。 （共15分）
（1）将一束平行光射向凸透镜，得到如图所示的光路图，则
该透镜的焦距为_______cm。（2分）
按要求进行观察和测量，并将观测情况记录在下表中：
（2）
物距 像距v/
实验序号 像的性质
u/cm cm
1 30 15 倒立、缩小的实像
2 25 16.7
3 20 20 倒立、等大的实像
4 15 倒立、放大的实像
5 5 正立、放大的虚像

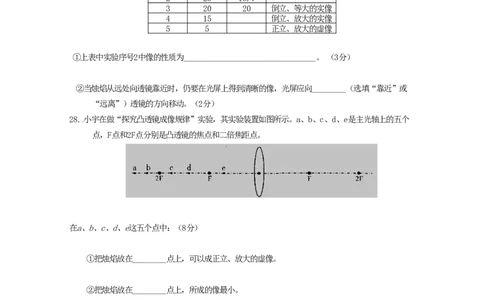

①上表中实验序号2中像的性质为_______________________________。 （3分）
②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向________（选填“靠近”或
“远离”）透镜的方向移动。（2分）
28.小宇在做“探究凸透镜成像规律”实验，其实验装置如图所示。a、b、c、d、e是主光轴上的五个
点，F点和2F点分别是凸透镜的焦点和二倍焦距点。
在a、b、c、d、e这五个点中：（8分）
①把烛焰放在________点上，可以成正立、放大的虚像。
②把烛焰放在________点上，所成的像最小。
③把烛焰放在________点上是属于照相机原理。（填一个字母即可）
④把烛焰放在________点上是属于投影仪原理。（填一个字母即可）
4
