第四章 光的折射 透镜
第5节 望远镜与显微镜
一、单选题（共9小题）

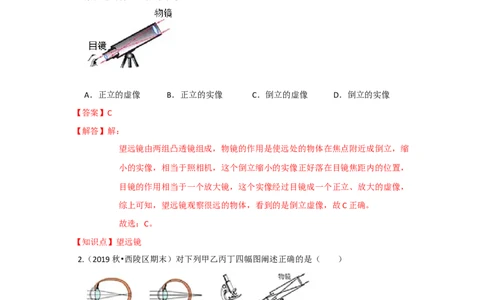

1.（2019秋•沙河口区期末）如图所示的望远镜，目镜和物镜都相当于凸透镜，用它来观
察很远的物体，看到的是（ ）
A．正立的虚像 B．正立的实像 C．倒立的虚像 D．倒立的实像
【答案】C
【解答】解：
望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立，缩
小的实像，相当于照相机，这个倒立缩小的实像正好落在目镜焦距内的位置，
目镜的作用相当于一个放大镜，这个实像经过目镜成一个正立、放大的虚像，
综上可知，望远镜观察很远的物体，看到的是倒立虚像，故C正确。
故选：C。
【知识点】望远镜
2.（2019秋•西陵区期末）对下列甲乙丙丁四幅图阐述正确的是（ ）
A．甲图：近视眼成像在视网膜前，需用凸透镜矫正
B．乙图：远视眼成像在视网膜后，需用凹透镜矫正
C．丙图：显微镜最终成像与物体相比是倒的，因此我们看的是实像
D．丁图：望远镜可以增大观察的“视角”，所以看得更清楚
【答案】D【解答】解：A、图中像成在了视网膜的前方，该眼睛是近视眼，近视眼是晶状体曲度变
大，会聚能力增强，即折光能力增强，应佩戴发散透镜（凹透镜），使光线推迟
会聚，故A错误；
B、图中像成在了视网膜的后面，该眼睛是远视眼，远视眼应该佩戴凸透镜进
行矫正，使光线提前会聚，故B错误；
C、显微镜的物镜相当于投影仪的镜头，成放大的实像；目镜相当于放大镜，
成放大的虚像，故C错误；
D、望远镜中物镜的作用是使远处的物体成倒立、缩小的实像，这个倒立、缩
小的实像正好落在目镜焦距内的位置，目镜再对这个像进行放大，望远镜可以
增大观察的“视角”，故D正确。
故选：D。
【知识点】近视眼的成因与矫正办法、显微镜、望远镜、远视眼的成因与矫正办法

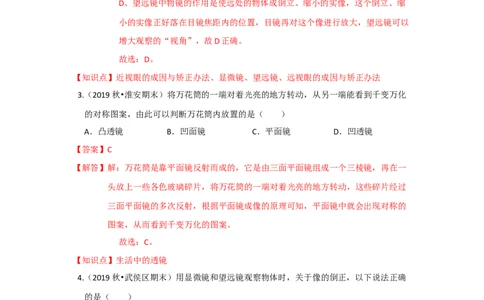

3.（2019秋•淮安期末）将万花筒的一端对着光亮的地方转动，从另一端能看到千变万化
的对称图案，由此可以判断万花筒内放置的是（ ）
A．凸透镜 B．凹面镜 C．平面镜 D．凹透镜
【答案】C
【解答】解：万花筒是靠平面镜反射而成的，它是由三面平面镜组成一个三棱镜，再在一
头放上一些各色玻璃碎片，将万花筒的一端对着光亮的地方转动，这些碎片经过
三面平面镜的多次反射，根据平面镜成像的原理可知，平面镜中就会出现对称的
图案，从而看到千变万化的图案。
故选：C。
【知识点】生活中的透镜
4.（2019秋•武侯区期末）用显微镜和望远镜观察物体时，关于像的倒正，以下说法正确
的是（ ）
A．用显微镜观察时像是正立的，用天文望远镜观察时像是倒立的
B．用显微镜观察时像是正立的，用天文望远镜观察时像也是正立的
C．用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的
D．用显微镜观察时像是倒立的，用天文望远镜观察时像也是倒立的
【答案】D
【解答】解：（1）显微镜的物镜相当于投影仪成倒立的放大的实像；目镜相当于放大镜，
将投影仪成倒立的放大的实像再次放大，所以显微镜最后成的是倒立的放大的虚像。
（2）望远镜物镜相当于照相机成倒立的缩小的实像，这个实像正好落在目镜
的焦点以内，这跟放大镜的成像原理相同，所以目镜起到将物镜成的缩小的实
像再次放大的作用。
故选：D。
【知识点】显微镜、望远镜

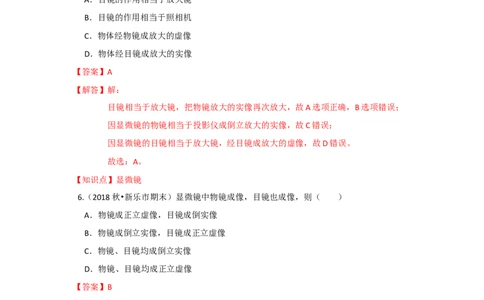

5.（2019秋•自贡期末）关于显微镜，下列说法正确的是（ ）
A．目镜的作用相当于放大镜
B．目镜的作用相当于照相机
C．物体经物镜成放大的虚像
D．物体经目镜成放大的实像
【答案】A
【解答】解：
目镜相当于放大镜，把物镜放大的实像再次放大，故A选项正确，B选项错误；
因显微镜的物镜相当于投影仪成倒立放大的实像，故C错误；
因显微镜的目镜相当于放大镜，经目镜成放大的虚像，故D错误。
故选：A。
【知识点】显微镜
6.（2018秋•新乐市期末）显微镜中物镜成像，目镜也成像，则（ ）
A．物镜成正立虚像，目镜成倒实像
B．物镜成倒立实像，目镜成正立虚像
C．物镜、目镜均成倒立实像
D．物镜、目镜均成正立虚像
【答案】B
【解答】解：显微镜的物镜焦距短，目镜焦距长，所以放在载物台上的物体在物镜的一倍
焦距和二倍焦距之间，通过物镜成倒立放大的实像，这个实像位于目镜的焦点之
内，通过目镜成正立、放大的虚像。
故选：B。
【知识点】显微镜
7.（2018秋•鄠邑区期末）天文爱好者所使用的望远镜如图所示。以下判断正确的是（
）A．A镜是目镜
B．B镜是物镜
C．由于没有光屏，太空中的星体通过A镜成的是虚像
D．太空中的星体通过A镜成的像是倒立缩小的
【答案】D
【解答】解：望远镜的物镜和目镜都是凸透镜，靠近眼睛的是目镜，靠近物体的是物镜，
故AB错误；
物镜的作用是成倒立缩小的实像，故C错误，D正确。
故选：D。
【知识点】望远镜

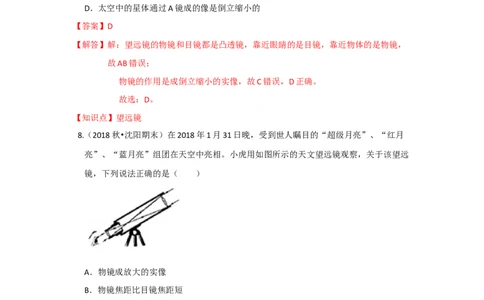

8.（2018秋•沈阳期末）在2018年1月31日晚，受到世人瞩目的“超级月亮”、“红月
亮”、“蓝月亮”组团在天空中亮相。小虎用如图所示的天文望远镜观察，关于该望远
镜，下列说法正确的是（ ）
A．物镜成放大的实像
B．物镜焦距比目镜焦距短
C．目镜相当于放大镜，使像更靠近眼睛
D．物镜越大，成像越清晰
【答案】D
【解答】解：A、望远镜的物镜成倒立缩小的实像，故A错误；
B、望远镜的物镜使物体在焦点附近成倒立缩小的实像，目镜相当于放大镜，
使物体在焦点附近成正立放大的虚像，因此物镜的焦距大于目镜的焦距，故B
错误；C、目镜相当于放大镜，目的是把像放大，不是使像更靠近眼睛，故C错误；
D、望远镜力求把物镜的口径加大，这样可以会聚更多的光，使成的像更加明
亮，故D正确。
故选：D 。
【知识点】望远镜
9.（2018秋•江岸区期末）如图所示为实验室用显微镜和天文望远镜，关于图中两种仪器
下列说法错误的是（ ）
A．显微镜的目镜成正立放大的虚像，物镜成倒立放大的实像
B．天文望远镜的目镜成正立放大的虚像，物镜成倒立缩小的实像
C．显微镜的目镜相当于凸透镜，物镜相当于凹透镜
D．天文望远镜的目镜和物镜都相当于凸透镜
【答案】C
【解答】解：AC、显微镜的目镜和物镜都是凸透镜，目镜成正立放大的虚像，物镜成倒立
放大的实像，故A正确，C不正确；
BD、天文望远镜的目镜和物镜都是由凸透镜组成，目镜成正立放大的虚像，物
镜成倒立缩小的实像，故BD正确；
因此说法错误的是C。
故选：C。
【知识点】显微镜、望远镜二、填空题（共6小题）
10.（2019秋•法库县期末）常用的天文望远镜的镜头有目镜和物镜，他们都是 （选
填“凸”或“凹”）透镜，其中物镜相当照相机的镜头，成倒立 （选填“放
大”或“缩小”）的实像。
【答案】凸；缩小。
【解答】解：天文望远镜的镜头有目镜和物镜，他们都是凸透镜；物镜的作用是使远处的
物体在焦点附近成倒立，缩小的实像，目镜的作用相当一个放大镜，用来把物体
放大。
故答案为：凸；缩小。
【知识点】望远镜
11.（2019秋•鞍山期末）物体通过显微镜的物镜成倒立、 的实像，其原理与
相似；再经目镜成 、 的虚像。
【答案】放大；投影仪；正立；放大。
【解答】解：
显微镜的物镜和目镜都是凸透镜，即将载物台上的物体放在物镜的1倍焦距和
2倍焦距之间，成倒立、放大的实像，其原理与投影仪和幻灯机相似；此时经
过物镜所成的像恰好处于目镜的1倍焦距以内，故该像再经目镜成正立、放大
的虚像，其原理与放大镜相似。
故答案为：放大；投影仪；正立；放大。
【知识点】显微镜
12.（2018秋•金湖县期末）望远镜能使远处的物体成像在 ，显徵镜可以把肉眼看
不见的微小物体 ，使人眼能看清楚；显微镜的目镜和物镜都是 镜。
【答案】眼前；放大；凸透。
【解答】解：
望远镜望是由两组凸透镜组成，即目镜和物镜都是凸透镜；物镜成倒立、缩小
的实像，与照相机的成像原理相同；目镜成正立、放大的虚像，与放大镜的成
像原理相同，望远镜能使远处的物体成像在眼前；
显微镜的物镜和目镜都是凸透镜，物镜焦距短，目镜焦距长，所以放在载物台
上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立放大的实像，这
个实像位于目镜的焦点之内，通过目镜成放大的虚像。
故答案为：眼前；放大；凸透。【知识点】显微镜、望远镜
13.如图是一种光学仪器的原理，图中L 是物镜，L 是目镜。这种仪器是 （选
1 2
填“望远镜”或“显微镜”），目镜的作用相当于 。
【答案】望远镜；放大镜。
【解答】解：由图可见，远处的天体先通过物镜使物体成一倒立、缩小的实像，相当于照
相机，然后用目镜把这个天体的实像再放大（正立、放大的虚像），就能看清很
远处的物体了，这就是望远镜的原理，目镜相当于一个放大镜。
故答案为：望远镜；放大镜。
【知识点】望远镜
14.物体经物镜成放大的 像，这个像再经过目镜成一个放大的 像，经过
次放大作用，我们就可以看到肉眼看不到的小物体了。
【答案】实；虚；两。
【解答】解：显微镜的物镜是一个凸透镜，目的是得到一个倒立放大的实像，
这个实像处在目镜的1倍焦距以内，它的目镜也是一个凸透镜，目的是得到一
个正立放大的虚像。
显微镜将物体放大了两次，得到的像都是倒立的。
故答案为：实；虚；两。
【知识点】显微镜
15.通过装满水的水瓶可以看到放大了的文字，此时水瓶相当于 （选填“放大
镜”、“投影仪”、“照相机”）形成的文字是正立、放大的 像。
【答案】放大镜；虚。
【解答】解：装满水的水瓶相当于一个凸透镜，此时物体在透镜的一倍焦距内，水瓶相当
于一个放大镜，透过水瓶可以看到正立、放大的虚像。
故答案为：放大镜；虚。
【知识点】生活中的透镜
三、实验探究题（共1小题）16.（2017秋•江都区月考）如图所示，在自制水滴显微镜的实验中
（1）如图甲所示，将小水滴作为显微镜的 镜，其直径约为4mm，它与被观察物体
的间距约为10～15mm。
（2）如图甲所示，透过小水滴应该可以看到位于水滴下方白纸上的“箭头”的
（选填“倒立”或“正立”）、 （选填“放大”或“缩小”）的像。如果不是
这样，就要调整 之间的距离，或者改变
。
（3）如图乙所示，用凸透镜做 镜，调整好小水滴与被观察物体的距离后，使箭头、
小水滴、凸透镜在 上，并且保持凸透镜水平，眼睛不要离得太近，边
观察边调节凸透镜的位置，当凸透镜与小水滴的距离适当时，就可以观察到箭头的像，
这个像要比图甲所示情况下的像 （选填“大”或“小”）得多。
【答案】（1）物；（2）倒立；放大；水滴与箭头之间的距离；小水滴的直径（厚度）；
（3）目；在同一条直线；大。
【解答】解：（1）如图甲所示，小水滴接近圆形，所以其相当于一个焦距很小的凸透镜，
是当作显微镜的物镜来使用的；
（2）显微镜的物镜所成的像是倒立、放大的实像，所以透过小水滴应该可以看到
位于水滴下方白纸上“箭头”的倒立、放大的像；若不是这样的像，应适当水
滴与箭头之间的距离或改变小水滴的直径（厚度）来成这样的像；
（2）如图乙所示，凸透镜位于小水滴的上方，相当于显微镜的目镜；
透过凸透镜去观察小水滴，使箭头、小水滴，凸透镜在同一直线上，此时，凸透
镜镜相当于一个放大镜，成的是一个正立、放大的虚像，
这个像要比图甲所示情况下的像大的多。
故答案是：（1）物；（2）倒立；放大；水滴与箭头之间的距离；小水滴的直径
（厚度）；（3）目；在同一条直线；大。
【知识点】显微镜四、解答题（共1小题）
17.防盗门的猫眼
防盗门上要装一个猫眼。猫眼是由两块透镜组合而成。
当我们从门内向外看时，物镜是凹透镜，目镜是凸透镜。物镜的焦距极短，它将室外的
人或物成一缩得很小的正立虚像，此像正好落在目镜的焦点之内，目镜起着放大镜的作
用，成放大正立的虚像。此像恰成在人眼的明视距离附近，被人看到。
从门外向门里看（倒看）时，却什么也见不着。为什么呢？倒看时，凹透镜变成了目镜，
凸透镜则成了物镜，室内的景物，凸透镜成倒立的实像，但在尚未成像之前就落到了凹
透镜上，凹透镜的焦距极短，最后成正立虚像，距目镜很近，只有2～3cm，又由于门
镜的孔径很小，室外的人必须贴近目镜察看，这样人眼与像之间的距离，也只不过2～
3cm，这个距离远小于正常人眼的近视点（大约10cm），则室外窥视者，对室内的一切
就会“视而不见”。
（1）防盗门的猫眼由透镜组成，内侧是 透镜，外侧是 透镜。
（2）从门向门外看，物镜成 像，目镜成 像。
（3）门外看门内，因 ，则看不见门内景物。
【答案】（1）凸；凹；（2）正立缩小的虚像；正立放大的虚像；（3）观察到像的位置远
小于人眼的近视点。
【解答】解：
（1）“猫眼”是由两块透镜组合而成。当我们从门内向外看时，目镜是凸透
镜，物镜是凹透镜，看到的是人或物的正立、缩小的像；
（2）当我们从门内向外看时，物镜是凹透镜，目镜是凸透镜。物镜的焦距极
短，它将室外的人或物成一缩得很小的正立虚像，此像正好落在目镜的第一焦
点之内，目镜起着放大镜的作用，最后得到一个较为放大的正立虚像；
（3）门外看门内，人眼与像之间的距离，只不过2～3cm，这个距离远小于正
常人眼的近视点（大约10cm），则室外窥视者，对室内的一切就会“视而不
见”。
故答案为：（1）凸；凹；（2）正立缩小的虚像；正立放大的虚像；（3）观
察到像的位置远小于人眼的近视点。
【知识点】生活中的透镜
