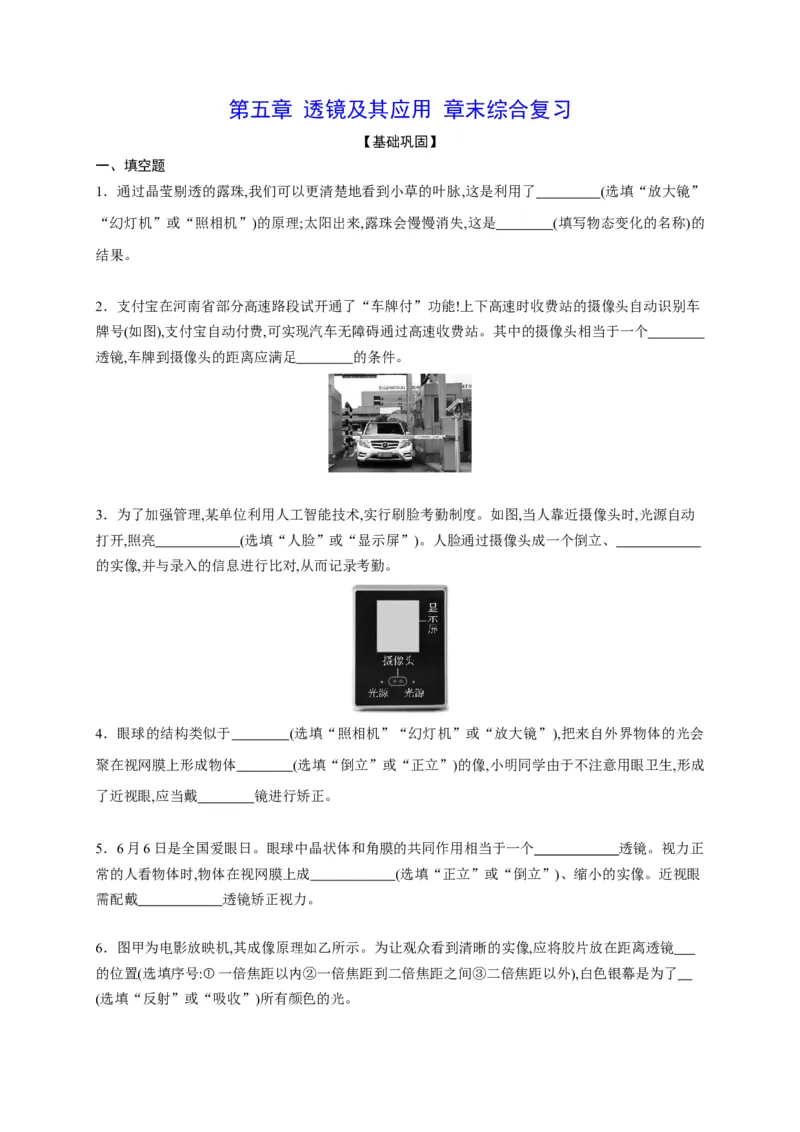

第五章 透镜及其应用 章末综合复习
【基础巩固】
一、填空题
1．通过晶莹剔透的露珠,我们可以更清楚地看到小草的叶脉,这是利用了 (选填“放大镜”
“幻灯机”或“照相机”)的原理;太阳出来,露珠会慢慢消失,这是 (填写物态变化的名称)的
结果。
2．支付宝在河南省部分高速路段试开通了“车牌付”功能!上下高速时收费站的摄像头自动识别车
牌号(如图),支付宝自动付费,可实现汽车无障碍通过高速收费站。其中的摄像头相当于一个
透镜,车牌到摄像头的距离应满足 的条件。
3．为了加强管理,某单位利用人工智能技术,实行刷脸考勤制度。如图,当人靠近摄像头时,光源自动
打开,照亮 (选填“人脸”或“显示屏”)。人脸通过摄像头成一个倒立、
的实像,并与录入的信息进行比对,从而记录考勤。
4．眼球的结构类似于 (选填“照相机”“幻灯机”或“放大镜”),把来自外界物体的光会
聚在视网膜上形成物体 (选填“倒立”或“正立”)的像,小明同学由于不注意用眼卫生,形成
了近视眼,应当戴 镜进行矫正。
5．6月6日是全国爱眼日。眼球中晶状体和角膜的共同作用相当于一个 透镜。视力正
常的人看物体时,物体在视网膜上成 (选填“正立”或“倒立”)、缩小的实像。近视眼
需配戴 透镜矫正视力。

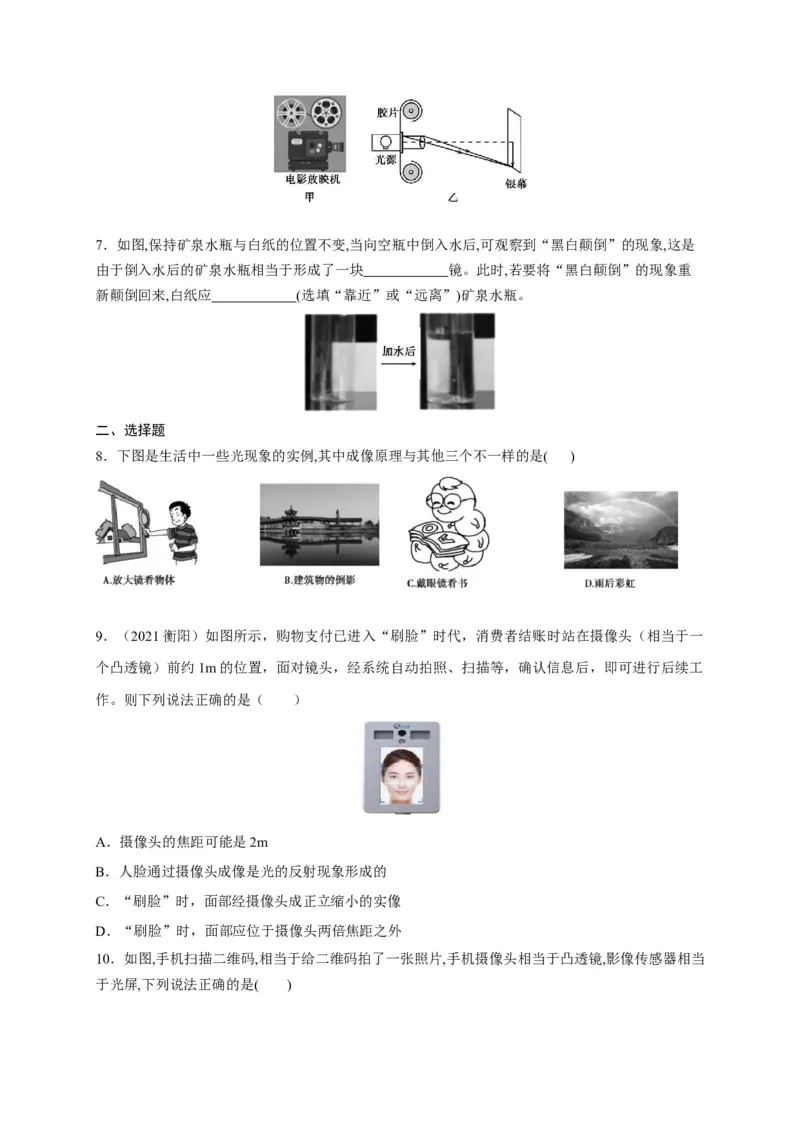

6．图甲为电影放映机,其成像原理如乙所示。为让观众看到清晰的实像,应将胶片放在距离透镜
的位置(选填序号:①一倍焦距以内②一倍焦距到二倍焦距之间③二倍焦距以外),白色银幕是为了
(选填“反射”或“吸收”)所有颜色的光。7．如图,保持矿泉水瓶与白纸的位置不变,当向空瓶中倒入水后,可观察到“黑白颠倒”的现象,这是
由于倒入水后的矿泉水瓶相当于形成了一块 镜。此时,若要将“黑白颠倒”的现象重
新颠倒回来,白纸应 (选填“靠近”或“远离”)矿泉水瓶。
二、选择题
8．下图是生活中一些光现象的实例,其中成像原理与其他三个不一样的是(B B)
9．（2021衡阳）如图所示，购物支付已进入“刷脸”时代，消费者结账时站在摄像头（相当于一
个凸透镜）前约1m的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工
作。则下列说法正确的是（ ）
A．摄像头的焦距可能是2m
B．人脸通过摄像头成像是光的反射现象形成的
C．“刷脸”时，面部经摄像头成正立缩小的实像
D．“刷脸”时，面部应位于摄像头两倍焦距之外

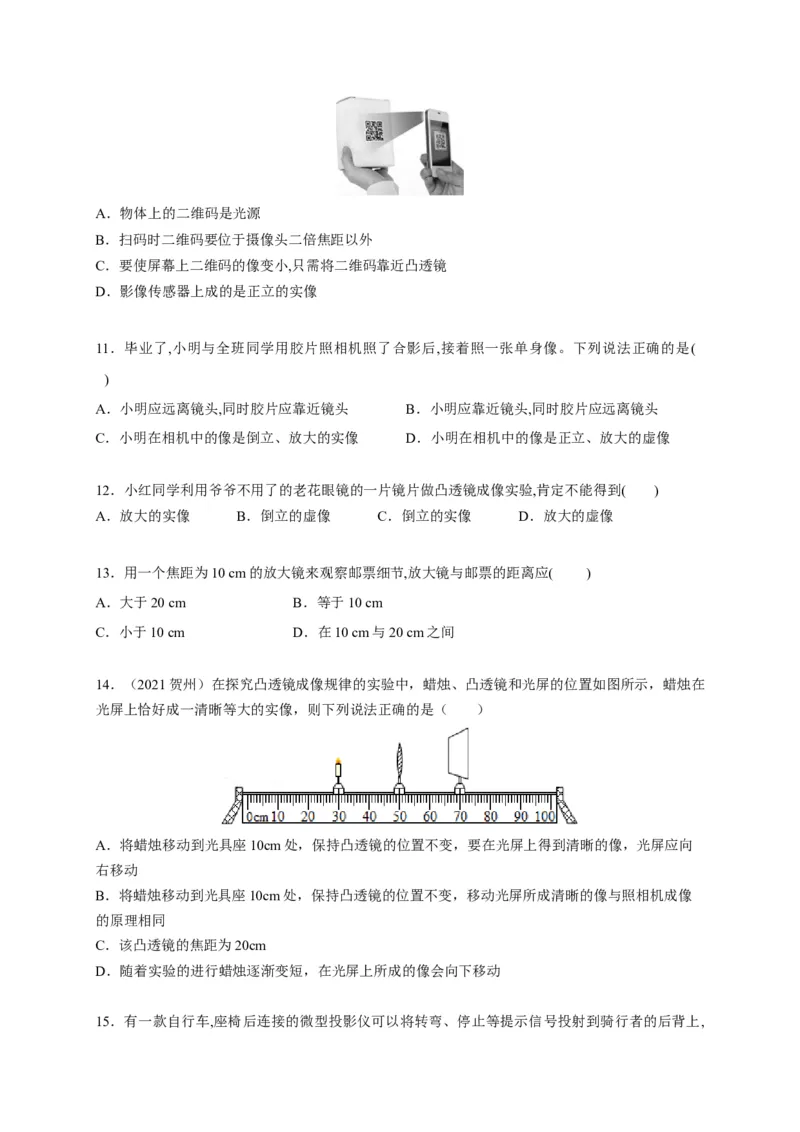

10．如图,手机扫描二维码,相当于给二维码拍了一张照片,手机摄像头相当于凸透镜,影像传感器相当
于光屏,下列说法正确的是( )A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二维码的像变小,只需将二维码靠近凸透镜
D．影像传感器上成的是正立的实像
11．毕业了,小明与全班同学用胶片照相机照了合影后,接着照一张单身像。下列说法正确的是(B
B)
A．小明应远离镜头,同时胶片应靠近镜头 B．小明应靠近镜头,同时胶片应远离镜头
C．小明在相机中的像是倒立、放大的实像 D．小明在相机中的像是正立、放大的虚像
12．小红同学利用爷爷不用了的老花眼镜的一片镜片做凸透镜成像实验,肯定不能得到( )
A．放大的实像 B．倒立的虚像 C．倒立的实像 D．放大的虚像
13．用一个焦距为10 cm的放大镜来观察邮票细节,放大镜与邮票的距离应(B C)
A．大于20 cm B．等于10 cm
C．小于10 cm D．在10 cm与20 cm之间
14．（2021贺州）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在
光屏上恰好成一清晰等大的实像，则下列说法正确的是（ ）
A．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向
右移动
B．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成像
的原理相同
C．该凸透镜的焦距为20cm
D．随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动

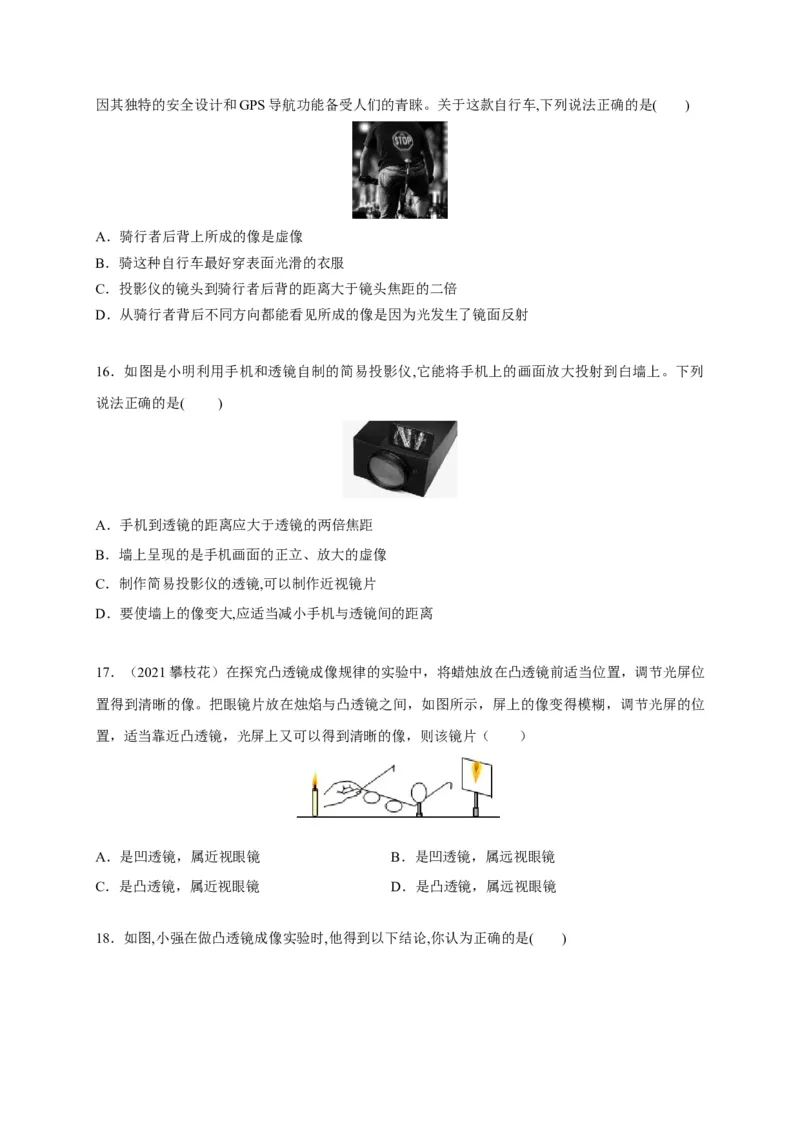

15．有一款自行车,座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上,因其独特的安全设计和GPS导航功能备受人们的青睐。关于这款自行车,下列说法正确的是( )
A．骑行者后背上所成的像是虚像
B．骑这种自行车最好穿表面光滑的衣服
C．投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍
D．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射
16．如图是小明利用手机和透镜自制的简易投影仪,它能将手机上的画面放大投射到白墙上。下列
说法正确的是(B D)
A．手机到透镜的距离应大于透镜的两倍焦距
B．墙上呈现的是手机画面的正立、放大的虚像
C．制作简易投影仪的透镜,可以制作近视镜片
D．要使墙上的像变大,应适当减小手机与透镜间的距离
17．（2021攀枝花）在探究凸透镜成像规律的实验中，将蜡烛放在凸透镜前适当位置，调节光屏位
置得到清晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位
置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（ ）
A．是凹透镜，属近视眼镜 B．是凹透镜，属远视眼镜
C．是凸透镜，属近视眼镜 D．是凸透镜，属远视眼镜

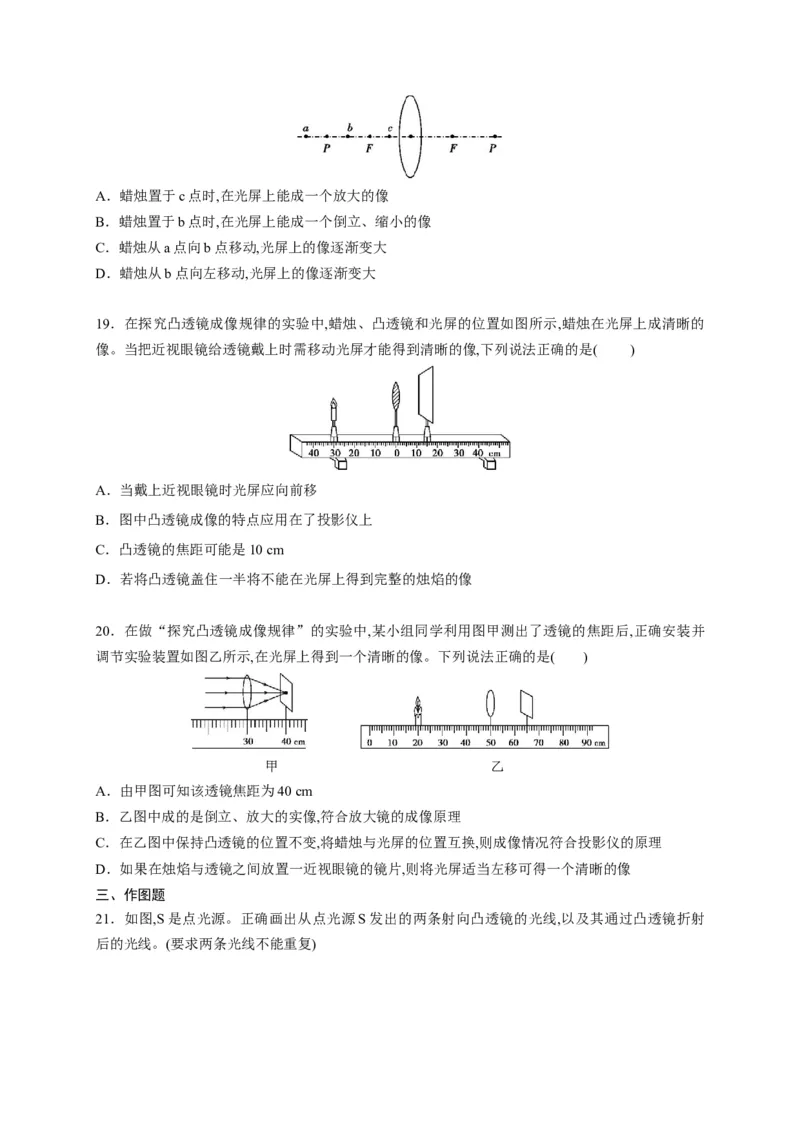

18．如图,小强在做凸透镜成像实验时,他得到以下结论,你认为正确的是( )A．蜡烛置于c点时,在光屏上能成一个放大的像
B．蜡烛置于b点时,在光屏上能成一个倒立、缩小的像
C．蜡烛从a点向b点移动,光屏上的像逐渐变大
D．蜡烛从b点向左移动,光屏上的像逐渐变大
19．在探究凸透镜成像规律的实验中,蜡烛、凸透镜和光屏的位置如图所示,蜡烛在光屏上成清晰的
像。当把近视眼镜给透镜戴上时需移动光屏才能得到清晰的像,下列说法正确的是(B C)
A．当戴上近视眼镜时光屏应向前移
B．图中凸透镜成像的特点应用在了投影仪上
C．凸透镜的焦距可能是10 cm
D．若将凸透镜盖住一半将不能在光屏上得到完整的烛焰的像
20．在做“探究凸透镜成像规律”的实验中,某小组同学利用图甲测出了透镜的焦距后,正确安装并
调节实验装置如图乙所示,在光屏上得到一个清晰的像。下列说法正确的是( )
甲 乙
A．由甲图可知该透镜焦距为40 cm
B．乙图中成的是倒立、放大的实像,符合放大镜的成像原理
C．在乙图中保持凸透镜的位置不变,将蜡烛与光屏的位置互换,则成像情况符合投影仪的原理
D．如果在烛焰与透镜之间放置一近视眼镜的镜片,则将光屏适当左移可得一个清晰的像
三、作图题
21．如图,S是点光源。正确画出从点光源S发出的两条射向凸透镜的光线,以及其通过凸透镜折射

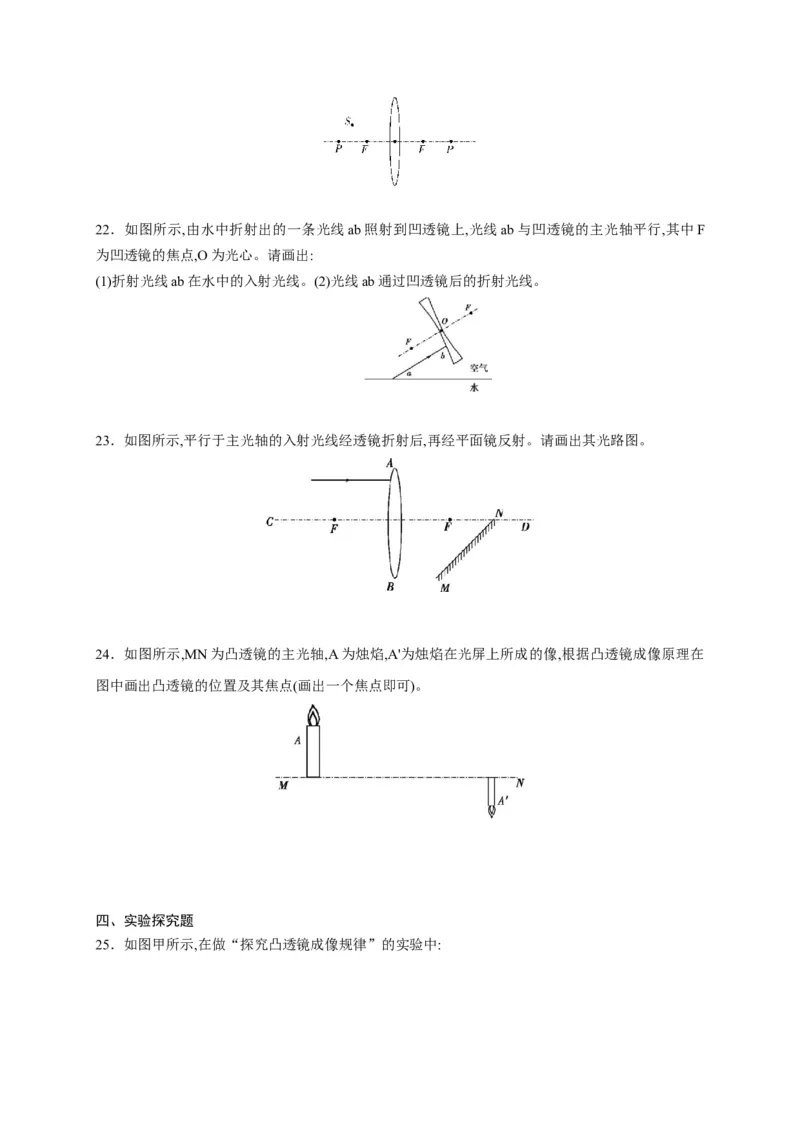

后的光线。(要求两条光线不能重复)22．如图所示,由水中折射出的一条光线ab照射到凹透镜上,光线ab与凹透镜的主光轴平行,其中F
为凹透镜的焦点,O为光心。请画出:
(1)折射光线ab在水中的入射光线。(2)光线ab通过凹透镜后的折射光线。
23．如图所示,平行于主光轴的入射光线经透镜折射后,再经平面镜反射。请画出其光路图。
24．如图所示,MN为凸透镜的主光轴,A为烛焰,A'为烛焰在光屏上所成的像,根据凸透镜成像原理在
图中画出凸透镜的位置及其焦点(画出一个焦点即可)。
四、实验探究题

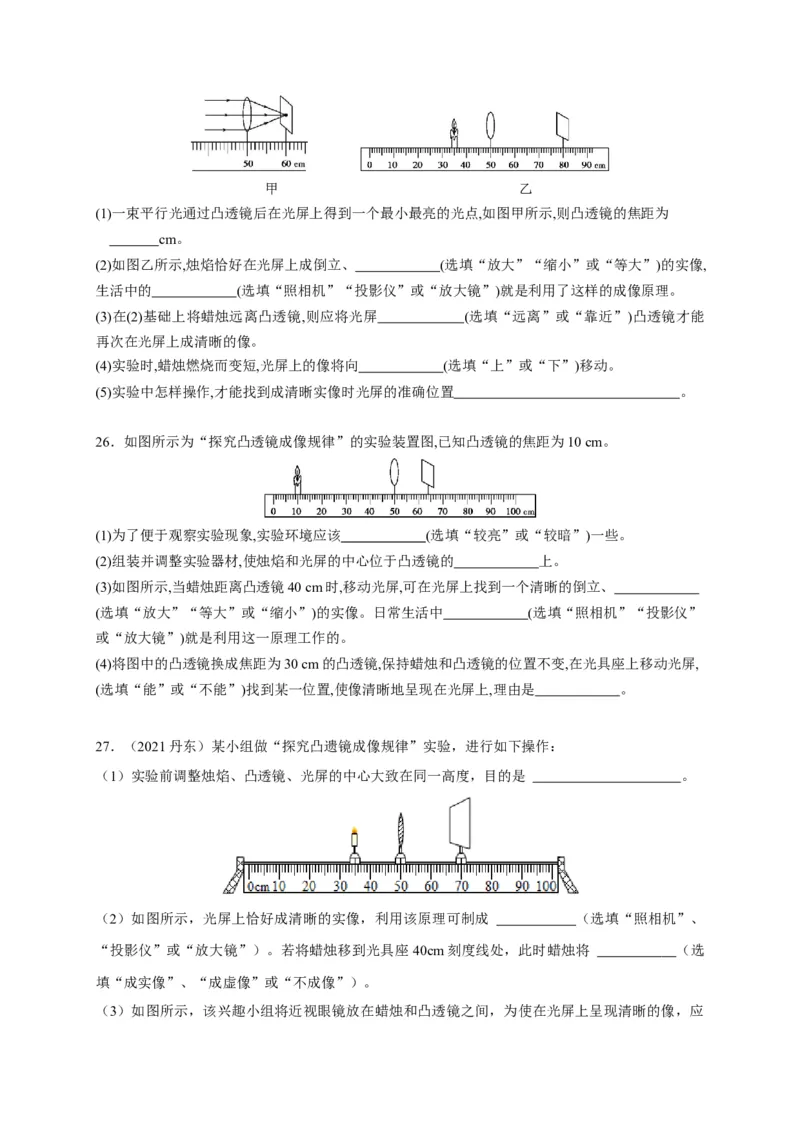

25．如图甲所示,在做“探究凸透镜成像规律”的实验中:甲 乙
(1)一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点,如图甲所示,则凸透镜的焦距为
cm。
(2)如图乙所示,烛焰恰好在光屏上成倒立、 (选填“放大”“缩小”或“等大”)的实像,
生活中的 (选填“照相机”“投影仪”或“放大镜”)就是利用了这样的成像原理。
(3)在(2)基础上将蜡烛远离凸透镜,则应将光屏 (选填“远离”或“靠近”)凸透镜才能
再次在光屏上成清晰的像。
(4)实验时,蜡烛燃烧而变短,光屏上的像将向 (选填“上”或“下”)移动。
(5)实验中怎样操作,才能找到成清晰实像时光屏的准确位置 。
26．如图所示为“探究凸透镜成像规律”的实验装置图,已知凸透镜的焦距为10 cm。
(1)为了便于观察实验现象,实验环境应该 (选填“较亮”或“较暗”)一些。
(2)组装并调整实验器材,使烛焰和光屏的中心位于凸透镜的 上。
(3)如图所示,当蜡烛距离凸透镜40 cm时,移动光屏,可在光屏上找到一个清晰的倒立、
(选填“放大”“等大”或“缩小”)的实像。日常生活中 (选填“照相机”“投影仪”
或“放大镜”)就是利用这一原理工作的。
(4)将图中的凸透镜换成焦距为30 cm的凸透镜,保持蜡烛和凸透镜的位置不变,在光具座上移动光屏,
(选填“能”或“不能”)找到某一位置,使像清晰地呈现在光屏上,理由是 。
27．（2021丹东）某小组做“探究凸遗镜成像规律”实验，进行如下操作：
（1）实验前调整烛焰、凸透镜、光屏的中心大致在同一高度，目的是 。
（2）如图所示，光屏上恰好成清晰的实像，利用该原理可制成 （选填“照相机”、
“投影仪”或“放大镜”）。若将蜡烛移到光具座 40cm刻度线处，此时蜡烛将 （选
填“成实像”、“成虚像”或“不成像”）。
（3）如图所示，该兴趣小组将近视眼镜放在蜡烛和凸透镜之间，为使在光屏上呈现清晰的像，应将蜡烛 （选填“靠近”或“远离”）凸透镜。
（4）若将图示中的蜡烛和光屏的位置对调，则像的 （选填“倒正”或“大小”）发生变
化，前后两次像距之差△v＝ cm。

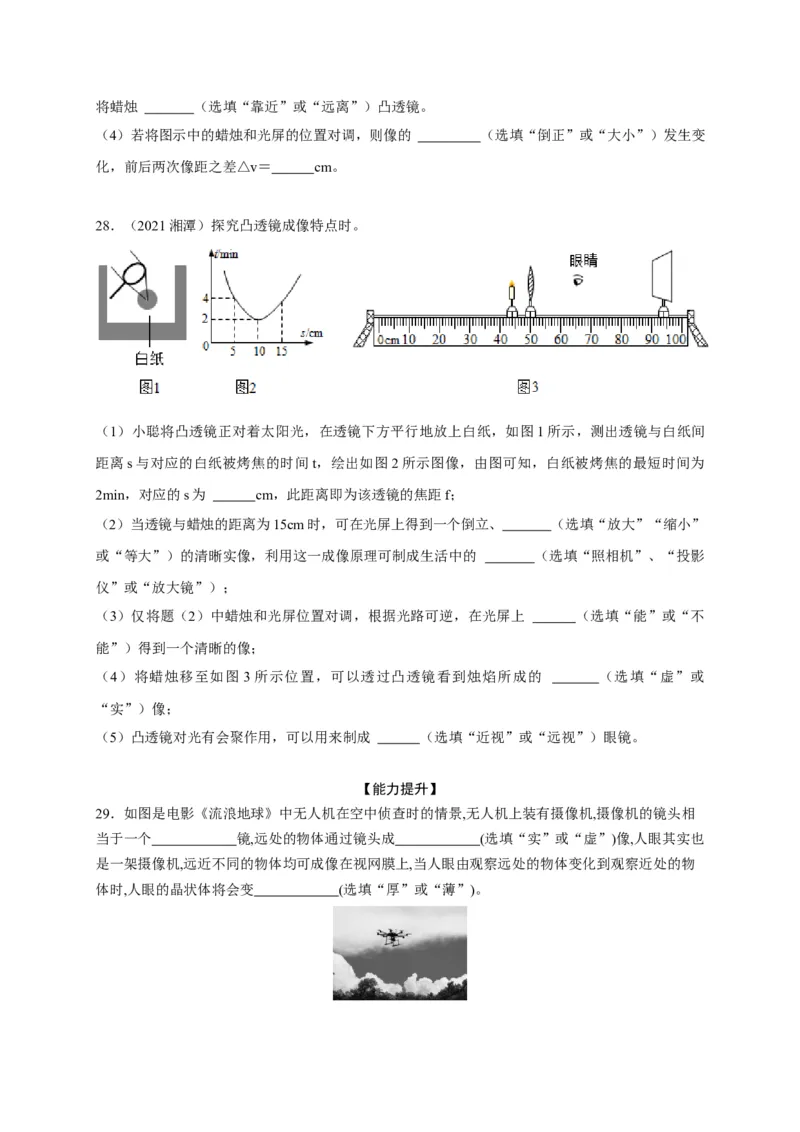

28．（2021湘潭）探究凸透镜成像特点时。
（1）小聪将凸透镜正对着太阳光，在透镜下方平行地放上白纸，如图1所示，测出透镜与白纸间
距离s与对应的白纸被烤焦的时间t，绘出如图2所示图像，由图可知，白纸被烤焦的最短时间为
2min，对应的s为 cm，此距离即为该透镜的焦距f；
（2）当透镜与蜡烛的距离为15cm时，可在光屏上得到一个倒立、 （选填“放大”“缩小”
或“等大”）的清晰实像，利用这一成像原理可制成生活中的 （选填“照相机”、“投影
仪”或“放大镜”）；
（3）仅将题（2）中蜡烛和光屏位置对调，根据光路可逆，在光屏上 （选填“能”或“不
能”）得到一个清晰的像；
（4）将蜡烛移至如图 3所示位置，可以透过凸透镜看到烛焰所成的 （选填“虚”或
“实”）像；
（5）凸透镜对光有会聚作用，可以用来制成 （选填“近视”或“远视”）眼镜。
【能力提升】
29．如图是电影《流浪地球》中无人机在空中侦查时的情景,无人机上装有摄像机,摄像机的镜头相
当于一个 镜,远处的物体通过镜头成 (选填“实”或“虚”)像,人眼其实也
是一架摄像机,远近不同的物体均可成像在视网膜上,当人眼由观察远处的物体变化到观察近处的物

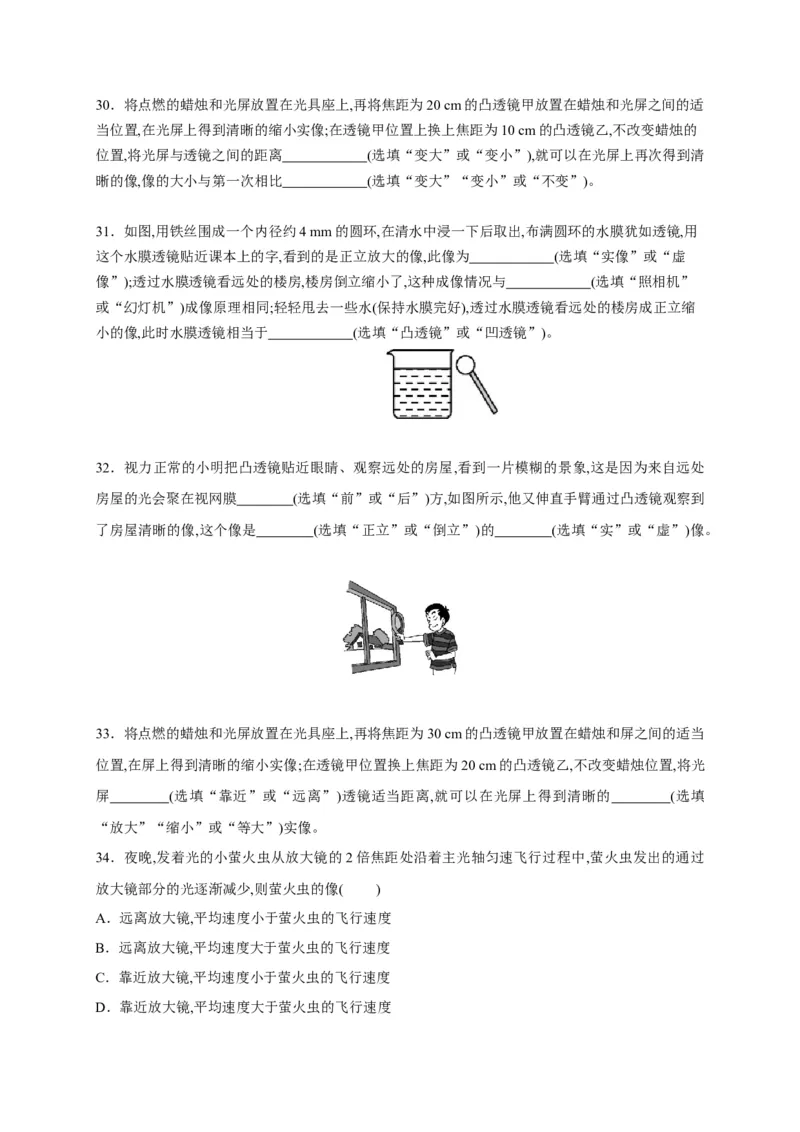

体时,人眼的晶状体将会变 (选填“厚”或“薄”)。30．将点燃的蜡烛和光屏放置在光具座上,再将焦距为20 cm的凸透镜甲放置在蜡烛和光屏之间的适
当位置,在光屏上得到清晰的缩小实像;在透镜甲位置上换上焦距为10 cm的凸透镜乙,不改变蜡烛的
位置,将光屏与透镜之间的距离 (选填“变大”或“变小”),就可以在光屏上再次得到清
晰的像,像的大小与第一次相比 (选填“变大”“变小”或“不变”)。
31．如图,用铁丝围成一个内径约4 mm的圆环,在清水中浸一下后取出,布满圆环的水膜犹如透镜,用
这个水膜透镜贴近课本上的字,看到的是正立放大的像,此像为 (选填“实像”或“虚
像”);透过水膜透镜看远处的楼房,楼房倒立缩小了,这种成像情况与 (选填“照相机”
或“幻灯机”)成像原理相同;轻轻甩去一些水(保持水膜完好),透过水膜透镜看远处的楼房成正立缩
小的像,此时水膜透镜相当于 (选填“凸透镜”或“凹透镜”)。
32．视力正常的小明把凸透镜贴近眼睛、观察远处的房屋,看到一片模糊的景象,这是因为来自远处
房屋的光会聚在视网膜 (选填“前”或“后”)方,如图所示,他又伸直手臂通过凸透镜观察到
了房屋清晰的像,这个像是 (选填“正立”或“倒立”)的 (选填“实”或“虚”)像。
33．将点燃的蜡烛和光屏放置在光具座上,再将焦距为30 cm的凸透镜甲放置在蜡烛和屏之间的适当
位置,在屏上得到清晰的缩小实像;在透镜甲位置换上焦距为20 cm的凸透镜乙,不改变蜡烛位置,将光
屏 (选填“靠近”或“远离”)透镜适当距离,就可以在光屏上得到清晰的 (选填
“放大”“缩小”或“等大”)实像。
34．夜晚,发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中,萤火虫发出的通过
放大镜部分的光逐渐减少,则萤火虫的像(B C)
A．远离放大镜,平均速度小于萤火虫的飞行速度
B．远离放大镜,平均速度大于萤火虫的飞行速度
C．靠近放大镜,平均速度小于萤火虫的飞行速度

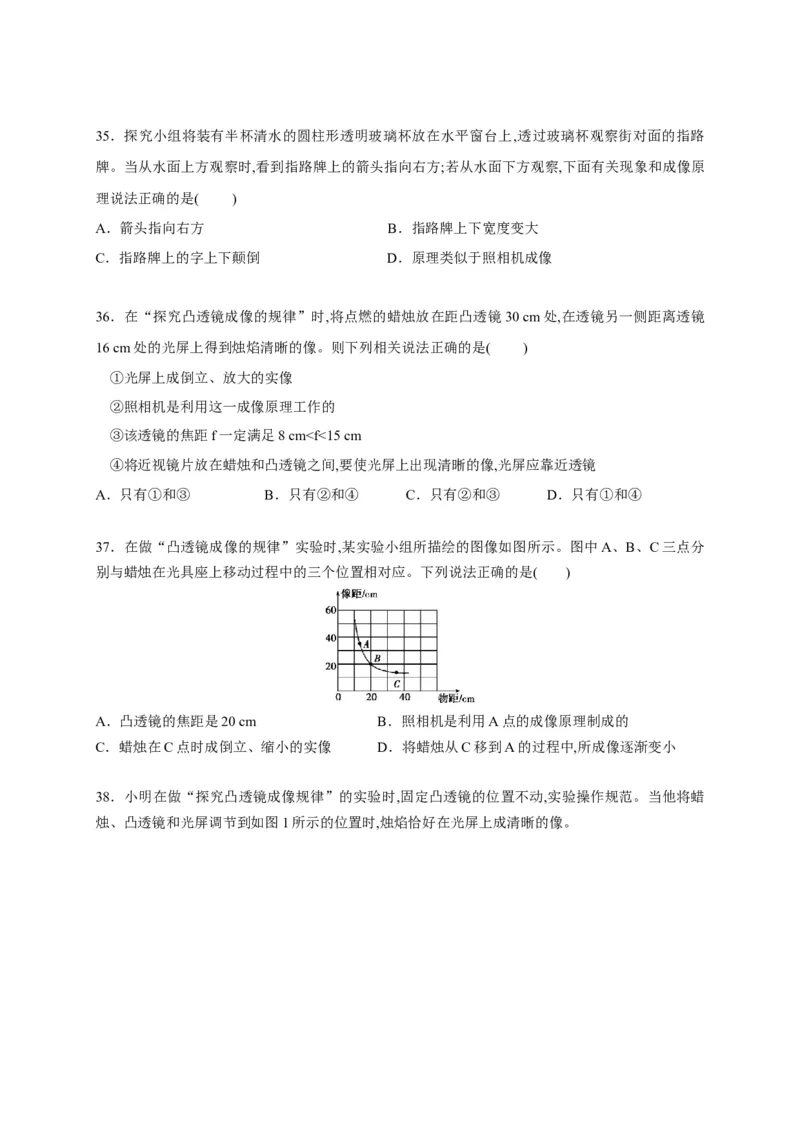

D．靠近放大镜,平均速度大于萤火虫的飞行速度35．探究小组将装有半杯清水的圆柱形透明玻璃杯放在水平窗台上,透过玻璃杯观察街对面的指路
牌。当从水面上方观察时,看到指路牌上的箭头指向右方;若从水面下方观察,下面有关现象和成像原
理说法正确的是(B D)
A．箭头指向右方 B．指路牌上下宽度变大
C．指路牌上的字上下颠倒 D．原理类似于照相机成像
36．在“探究凸透镜成像的规律”时,将点燃的蜡烛放在距凸透镜30 cm处,在透镜另一侧距离透镜
16 cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是(B C)
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足8 cm2f时,物体移动速度 (选填“大于”“小于”
或“等于”)像移动的速度,当f
