透镜及其应用（附答案）
一、单项选择题
1.下列对透镜的描述，错误的是（ ）
A.中间薄边缘厚的透镜是发散透镜
B.放大镜可以会聚太阳光，所以放大镜就是一个凸透镜
C.凸透镜有焦点，凹透镜没有焦点
D.一束发散的光经过凸透镜后不一定形成会聚的光束
2.下列关于凸透镜的应用，说法错误的是（ ）
A.照相机和投影仪都是成倒立的像
B.照相机和投影仪都是成放大的像
C.显微镜和望远镜都是成放大的像
D.放大镜可以让物体成一个放大的、正立的像

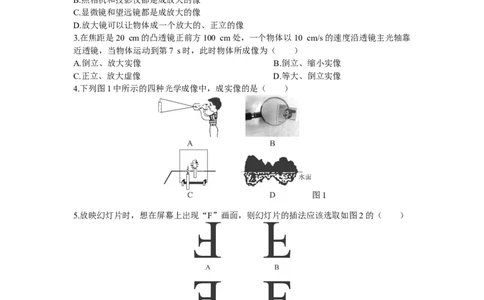

3.在焦距是20 cm的凸透镜正前方100 cm处，一个物体以10 cm/s的速度沿透镜主光轴靠
近透镜，当物体运动到第7 s时，此时物体所成像为（ ）
A.倒立、放大实像 B.倒立、缩小实像
C.正立、放大虚像 D.等大、倒立实像
4.下列图1中所示的四种光学成像中，成实像的是（ ）
图1
5.放映幻灯片时，想在屏幕上出现“F”画面，则幻灯片的插法应该选取如图2的（ ）
图2
二、不定项选择题
6.一个物体到凸透镜的距离是30 cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜
的主轴移到距凸透镜45 cm处，则成像的情况是（ ）
A.放大的实像 B.缩小的实像
C.等大的实像 D.放大的虚像
7.在研究凸透镜成像情况的实验中，当蜡烛到透镜的距离是20 cm时，在透镜另一侧的光屏
1上得到一个放大的像，则下列判断正确的是（ ）
A.该透镜可作为近视眼镜使用
B.当蜡烛到透镜的距离是40 cm时，光屏上可得到缩小的像
C.当蜡烛到透镜的距离是10 cm时，在光屏上可得到正立的像
D.能在光屏上得到的像都是倒立的实像

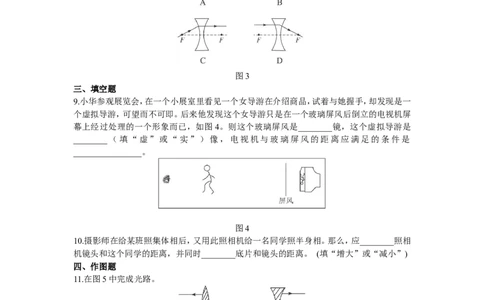

8.图3中的光路图中，正确的是（ ）
图3
三、填空题
9.小华参观展览会，在一个小展室里看见一个女导游在介绍商品，试着与她握手，却发现是一
个虚拟导游，可望而不可即。后来他发现这个女导游只是在一个玻璃屏风后倒立的电视机屏
幕上经过处理的一个形象而已，如图4。则这个玻璃屏风是________镜，这个虚拟导游是
________（填“虚”或“实”）像，电视机与玻璃屏风的距离应满足的条件是
________________。
图4
10.摄影师在给某班照集体相后，又用此照相机给一名同学照半身相。那么，应________照相
机镜头和这个同学的距离，并同时________底片和镜头的距离。 (填“增大”或“减小”)
四、作图题
11.在图5中完成光路。
图5
12.在图6方框内填上合适的光学仪器。
2图6
五、实验、探究题
13（. 1）在“研究凸透镜成像”的实验中，当蜡烛从如图7所示的a点逐渐移到d点的过程中，
蜡烛分别通过a、b、c、d四点的________点时，在透镜右边的光屏上（光屏未画）能承接到缩
小清晰的像，________机就是利用此成像特点制成的。当蜡烛位于 a、b、c、d四点中的
________点时，光屏上承接的像最大。
图7
（2）根据所学透镜知识，某同学自制了一个“平行光源”，如图8装置的主要部分是开有细
缝的小盒、充满水的“青霉素”小药瓶、小灯泡、电池、导线等，其中，装水的小药瓶可对光起
________作用。移动小药瓶，当灯泡处在小药瓶的________的位置时，就有平行光束从细缝
中射出。
图8
参考答案：
1．答案：C 凹透镜有2个虚焦点。
2．答案：B 照相机是成缩小、倒立的像。
3．答案：A 7 s后物体前进了70 m/s，离凸透镜距离30 m，在1倍焦距和2倍焦距之间，所
以成放大、倒立的实像。
4．答案：A A是小孔成像，是成实像。
5．答案：A 倒立的像应是上下、左右都与物体相反。
6．答案：ABC 凸镜所成像的性质与物距有关，由第一次成倒立、放大的实像可知f＜u＜2f，
即f＜30 cm＜2f，由此可判断焦距的范围是15 cm＜f＜30 cm。当物距为45 cm时，物距肯
定大于焦距，但由于焦距f在15 cm和30 cm之间变化，所以ABC三种情况就都有可能。
7．答案：BD 由题意得f<20 cm<2f，所以10 cm
