人教版透镜及其应用作图题解析
三、作图题（18题、19题各6分，20题9分，共21分）
18．（6分）如图，方框内填上适当的光学元件．
考点：透镜的光路图；平面镜对光的作用．
菁优网版权所有
专题：作图题．
分析：先根据光学元件能否透光将6个元件分为两大类．不透光的为面镜，常见的面镜有凸
面镜、凹面镜、平面镜等；能透光的可能为凸透镜、凹透镜、三棱镜、玻璃砖．然后再仔
细观察各图中出射光线和入射光线的特点，结合各种透镜及面镜的光学特点，找到合
适的光学元件．

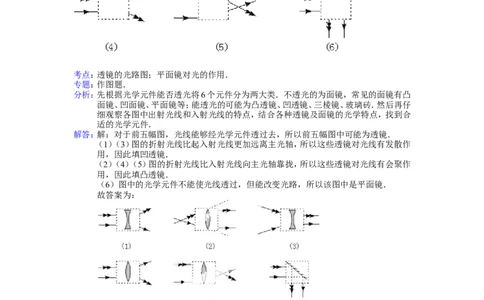

解答：解：对于前五幅图，光线能够经光学元件透过去，所以前五幅图中可能为透镜．
（1）（3）图的折射光线比起入射光线更加远离主光轴，所以这些透镜对光线有发散作
用，因此填凹透镜．
（2）（4）（5）图的折射光线比入射光线向主光轴靠拢，所以这些透镜对光线有会聚作
用，因此填凸透镜．
（6）图中的光学元件不能使光线透过，但能改变光路，所以该图中是平面镜．
故答案为：
点评：本题考查学生运用所学知识分析解决实际问题的能力，对学生的要求较高，要求学生
熟练掌握各种光学元件的光学特点．
19．（6分）完成图中的光路图．
1考点：透镜的光路图．
菁优网版权所有
专题：透镜及其应用．

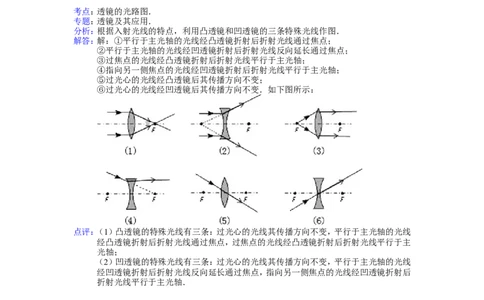

分析：根据入射光线的特点，利用凸透镜和凹透镜的三条特殊光线作图．
解答：解：①平行于主光轴的光线经凸透镜折射后折射光线通过焦点；
②平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；
③过焦点的光线经凸透镜折射后折射光线平行于主光轴；
④指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；
⑤过光心的光线经凸透镜后其传播方向不变；
⑥过光心的光线经凹透镜后其传播方向不变．如下图所示：
点评：（1）凸透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线
经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主
光轴；
（2）凹透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴的光线
经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的光线经凹透镜折射后
折射光线平行于主光轴．
20．（9分）请在图中填透镜、面镜．
2考点：透镜的光路图；平面镜对光的作用．
菁优网版权所有
专题：图像综合题．
分析：（1）凸透镜对光线起会聚作用，凹透镜对光线起发散作用；
（2）平面镜改变光线的传播方向，但不改变光线的性质．
解答：解：（1）光线经过第一个透镜后变得会聚，所以是凸透镜；原来发散的光线经过第二个
透镜后变成平行光线，比原来会聚了，所以是凸透镜；平行光线经过第三个透镜后变得
发散，所以是凹透镜，如下图所示：
（2）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经
过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第
三个框后变得发散，所以是凹透镜．
答案如下图所示：
（3）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经
过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第
三个框后变得发散，所以是凹透镜．
答案如下图所示：
点评：此题主要考查的是学生对凸透镜、凹透镜和平面镜光学性质的理解和掌握，基础性题
目．
