中考物理试题透镜及其应用选择题（多套题附答案）
1.(2015•娄底)用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”,当蜡烛、透
镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是：B
cm
A．凸透镜的焦距是30cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．保持凸透镜、光屏位置不变,将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像

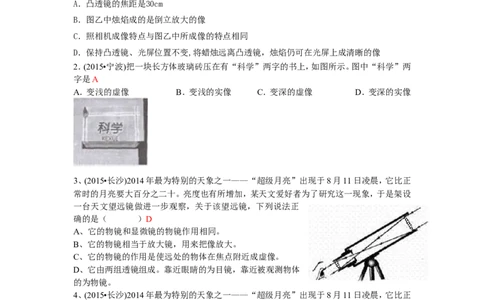

2．(2015•宁波)把一块长方体玻璃砖压在有“科学”两字的书上，如图所示。图中“科学”两
字是A
A．变浅的虚像 B．变浅的实像 C．变深的虚像 D．变深的实像
3、(2015•长沙)2014年最为特别的天象之一——“超级月亮”出现于8月11日凌晨，它比正
常时的月亮要大百分之二十。亮度也有所增加，某天文爱好者为了研究这一现象，于是架设
一台天文望远镜做进一步观察，关于该望远镜，下列说法正
确的是（ ）D
A、它的物镜和显微镜的物镜作用相同。
B、它的物镜相当于放大镜，用来把像放大。
C、它的物镜的作用是使远处的物体在焦点附近成虚像。
D、它由两组透镜组成。靠近眼睛的为目镜，靠近被观测物体
的为物镜。
4、(2015•长沙)2014年最为特别的天象之一——“超级月亮”出现于8月11日凌晨，它比正
常时的月亮要大百分之二十。亮度也有所增加，某天文爱好者为了研究这一现象，于是架设
一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是（ ）D
A、它的物镜和显微镜的物镜作用相同。
B、它的物镜相当于放大镜，用来把像放大。
C、它的物镜的作用是使远处的物体在焦点附近成虚像。
D、它由两组透镜组成。靠近眼睛的为目镜，靠近被观测物体的为物镜。
5．(2015•鄂州)如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像。现将
蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰
的像，则光屏上的像（ ）A
1A．一直变小 B．一直变大 C．先变大后变小 D．先变小后变大
0 c m 10 20 30 40 50 60 70 80 90 100

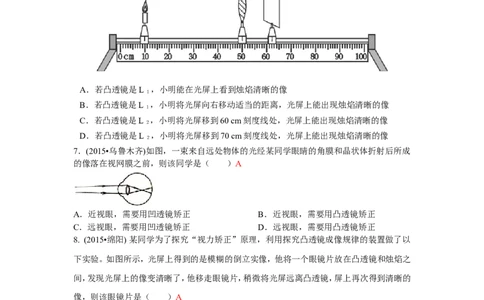

6．(2015•成都)在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分
别为15cm 和20cm的凸透镜L 和L 等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具
１ 2
座上，如图所示。下列说法正确的是B
A．若凸透镜是L ，小明能在光屏上看到烛焰清晰的像
１
B．若凸透镜是L ，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像
１
C．若凸透镜是L ，小明将光屏移到60 cm刻度线处，光屏上能出现烛焰清晰的像
２
D．若凸透镜是L ，小明将光屏移到70 cm刻度线处，光屏上能出现烛焰清晰的像
２
7．(2015•乌鲁木齐)如图，一束来自远处物体的光经某同学眼睛的角膜和晶状体折射后所成
的像落在视网膜之前，则该同学是（ ）A
A．近视眼，需要用凹透镜矫正 B．近视眼，需要用凸透镜矫正
C．远视眼，需要用凹透镜矫正 D．远视眼，需要用凸透镜矫正
8. (2015•绵阳) 某同学为了探究“视力矫正”原理，利用探究凸透镜成像规律的装置做了以
下实验。如图所示，光屏上得到的是模糊的倒立实像，他将一个眼镜片放在凸透镜和烛焰之
间，发现光屏上的像变清晰了，他移走眼镜片，稍微将光屏远离凸透镜，屏上再次得到清晰的
像，则该眼镜片是（ ）A
A. 远视眼镜片，对光线有会聚作用
B. 远视眼镜片，对光线有发散作用
C. 近视眼镜片，对光线有会聚作用
D. 近视眼镜片，对光线有发散作用
9．（2015•凉山州）小莉和外公视力都不正常，小莉看书总把书放得很近，而她外公看报纸时
却把报纸放得很远，小莉和外公应分别戴什么样的眼镜矫正视力（ ）D
A都是凸透镜 B．都是凹透镜
C凸透镜和凹透镜 D．凹透镜和凸透镜
210、(2015•烟台)在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图5所示，给凸
透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的
像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏（ ）B
图5
A．远离透镜 B．靠近透镜
C．靠近透镜和远离透镜都可以 D．保持在原来的位置

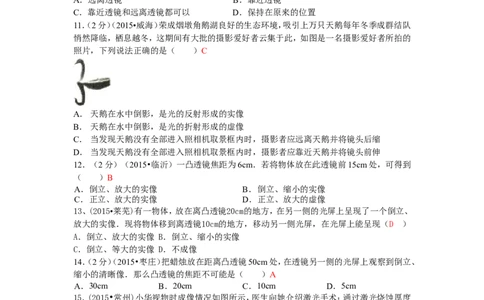

11．（2分）（2015•威海）荣成烟墩角鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队
悄然降临，栖息越冬，这期间有大批的摄影爱好者云集于此，如图是一名摄影爱好者所拍的
照片，下列说法正确的是（ ）C
A．天鹅在水中倒影，是光的反射形成的实像
B． 天鹅在水中倒影，是光的折射形成的虚像
C． 当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩
D．当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸
12．（2分）（2015•临沂）一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到
（ ）B
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的实像 D．正立、放大的虚像
13、(2015•莱芜)有一物体，放在离凸透镜20cm的地方，在另一侧的光屏上呈现了一个倒立、
放大的实像．现将物体移到离透镜10cm的地方，移动另一侧光屏，在光屏上能呈现（D ）
A．倒立、放大的实像 B．倒立、缩小的实像
C．倒立、等大的实像 D．不成像
14．（2分）（2015•枣庄）把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、
缩小的清晰像．那么凸透镜的焦距不可能是（ ）A
A．30cm B．20cm C．10cm D．5cm
15．(2015•常州)小华视物时成像情况如图所示，医生向她介绍激光手术：通过激光烧蚀厚度
均匀的透明眼角膜，使之改变形状，实现视力矫正．手术后的眼角膜形状应为下列图中的 （
）B
16．(2015•苏州)如图所示，烛焰在光屏上成清晰的像．下列哪个光学器材的成像原理与其相
同B
A．投影仪
B．照相机
第7题图
3C．放大镜
D．近视眼镜
17．(2015•衡阳)学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认
为他的这些结论中不妥当的是A
A．老花镜是一种凹透镜
B．老花镜可以用来做放大镜
C．老花镜能在阳光下点燃白纸
D．爷爷原来是个远视眼
18．(2015•河南)图8为小李用照相机拍摄的石拱桥照片，下列有关说法错误的是【 】C
A．桥在水中的倒影，是由于光的反射现象形成的
B．桥的倒影看起来比桥暗，是由于一部分光折射到了水中
C．相机的镜头相当于凸透镜，可用于矫正近视眼
D．若相机镜头焦距为厂，拍摄时镜头到桥的距离要大于2f

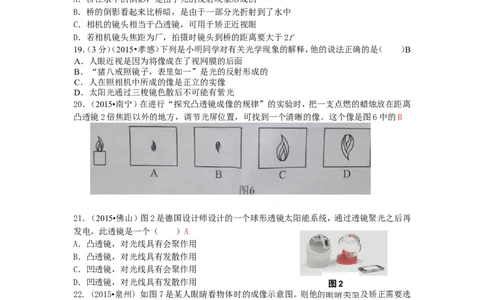

19．（3分）（2015•孝感）下列是小明同学对有关光学现象的解释，他的说法正确的是（ ）B
A．人眼近视是因为将像成在了视网膜的后面
B．“猪八戒照镜子，表里如一”是光的反射形成的
C．人在照相机中所成的像是正立的实像
D．太阳光通过三梭镜色散后不可能有紫光
20．（2015•南宁）在进行“探究凸透镜成像的规律”的实验时，把一支点燃的蜡烛放在距离
凸透镜2倍焦距以外的地方，调节光屏位置，可找到一个清晰的像。这个像是图6中的B
21．（2015•佛山）图2是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再
发电。此透镜是一个（ ）A
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用 图2
22. (2015•泉州) 如图7是某人眼睛看物体时的成像示意图。则他的眼睛类型及矫正需要选
用的透镜分别是B
A. 近视眼 凸透镜 B. 近视眼 凹透镜
C. 远视眼 凸透镜 D. 远视眼 凹透镜
23．（3分）（2015•怀化）外出旅游，照相机是我们必备的 工
图7
具，它能记录我们沿途所见的美丽风光，在照相机构造中有一个关键的成像光学元件，它相
当于一个（ ）D
A．反光镜 B． 凹面镜 C． 平面镜 D．凸透镜
24．（3分）（2015•广西）下列透镜中，属于凹透镜的是（ ）D
4A． B． C． D．
25．（3分）（2015•桂林）如图所示，某同学欲拍摄一棵高大树木的全景，但从取景框中只能看
到树的一部分，他要拍摄到这棵树的全景，可以采取的方法是（ ）C
A．把相机向上举高 B．向前再走几步
C． 向后退几步 D．向地面蹲下
26．（3分）（2015•贵港）某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为
f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，
关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（ ）C
A．烛焰位于a点时，屏上出现的实像最小
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大
D．烛焰位于d点时，成正立放大的虚像
27．（3分）（2015•雅安）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸
透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是
（ ）D
A．该凸透镜的焦距是16cm
B．当u=12cm时，在光屏上能得到一个缩小的像
C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
28．（2分）（2015•泰安）在“探究凸透镜成像的规律”时，当烛焰离透镜13cm时成放大的实
像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是（ ）D
A．4cm B．6cm C．7cm D．12cm
29. (2015·济南) 把一只点燃的蜡烛放在焦距为10cm的凸透镜前16cm处.在凸透镜的另一
侧调节光屏的位置可找到一个清晰的烛焰的像.这个像是下图中的（ ）B
530．（2015·菏泽中考）在做“探究凸透镜成像”的实验时，将焦距为10 cm的凸透镜和蜡烛
放在光具座上，位置如图所示。则在光屏上A
A．成倒立放大的实像
B．成倒立缩小的实像
C．光屏上不会得到像
2题图
D．像距大于10 cm小于20 cm
31. (2015•滨州)小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的
原理，移动蜡烛，先让烛焰在光屏上成了一个清晰的像．如图所示，然后他在蜡烛和凸透镜之
间放置了不同类型的眼镜片，关于本次实验现象正确的是（ ）C
A．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实 像
B．放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚 像
C．将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的 像
D．将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的 像
32．（2分）（2015•扬州）利用图示凸透镜成像情景制成的光学设备是（ ）B
A．投影仪 B．照相机 C．放大镜 D．潜望镜
33．（2分）（2015•南京）将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的
光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（ ）C
A．倒立、放大的实像 B．倒立、缩小的实像
C．倒立、等大的实像 D．正立、放大的虚像
34．（2分）（2015•荆州）透镜在我们的生活、学习中有着广泛应用．下列说法中符合实际的是
（ ）D
A．近视眼镜利用了凸透镜对光线的会聚作用
B．拍照时，被照者应站在距照相机镜头二倍焦距以内的位置
C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
D．物体经过显微镜的物镜后成倒立、放大的实像
35. (2015• 深圳)把一瓶矿泉水放在物理课本上，看到的情景如图所示.下列光学设备中，成像
性质与 它相同的是（ ）A
6A.放大镜 B.投影仪 C.照相机 D.近视眼镜
36．（2分）（2015•济宁）小夏用如图中的凸透镜探究成像规律，在如图的四个实验情景中，能
够在光屏上得到清晰像的是（ ）A
A． B．
二、填空题
1.（2015•佛山）如果艺术来自远处某点的光经角膜和晶状体折射后所成的像落在视网膜
（填“前”或“后”），这成像离就是近视眼。矫正的方法是戴一副由 （填“凸”或
“凹”）透 镜片做的眼镜。矫正前成像离视网膜越远，所配眼镜的“度数”越 。前；
凹；高（或大）
2．(2015•昆明)一个凸透镜的焦距是10cm，当把物体放在凸透镜前28cm的位置时，在凸透镜
后的光屏上出现一个倒立、________的实像。小明站在平面镜前2m，他在平面镜中成的像距
平面镜______m。缩小2
3.（3分）(2015•恩施)投影仪能将文字和图形等信息投影到屏上，其
镜头相当于一个 ，屏上出现的文字相对于投影仪内部发光
元件产生的“文字”，是一个 立放大的像。若需让屏上的文字
变大，应将镜头适当 （选填“靠近”或“远离”）发光元件。
凸透镜；倒；靠近
4. (2015•丹东)如图所示，小勇利用焦距为10cm的放大镜看自己的手指纹时，应将手指放在
距放大镜_______（填“大于”、“小于”或“等于”）10cm的位置。当他将手臂伸直，
用这个放大镜看窗外远处的物体时，他所看到的是倒立的、_______（填“放大”、“缩小”
或“等大”)的实像。
小于；缩小.
第15题图
5．(2015•无锡)如图所示的透镜是_______透镜，用这种透镜制作的眼镜可以用于矫正
_______眼．（选填“近视”或“远视”）凸；远视．
6. (2015•重庆B卷)同学们在日常生活中常用手机进行“自拍”时，手机的镜头相当于一个
7透镜，该透镜在日常生活中常用来矫正 （选择“近视眼”、“远视眼”）。
凸 远视眼
7．（2分）（2015•淮安）如图所示，铅笔斜插入装有水的圆柱形玻璃杯中，从侧面看，铅笔好像
在水面和折断了，这是光的 折射 现象，水中部分看起来比水面上的部分要粗一些，这是
因为盛水的圆柱形玻璃杯相当于 凸 （选填“凸”或“凹”）透镜．
8．（3分）（2015•黄冈）利用激光的平行度好，将激光束射入光盘，激光经过 反射 （填“反
射”或“折射”）后被光学装置接收，处理后就可以还原成声音和图象．激光还有一个特点
是亮度高，如果激光照射到人眼，由于眼球的晶状体相当于 凸透镜 （填“凸透镜”或
“凹透镜”），激光经过眼球 会聚 （填“会聚”或“发散”）在视网膜上，会严重灼伤视
网膜，造成永久性伤害．
9．（2分）（2015•怀化）如图所示，表示小欣同学用激光分别射向甲、乙两透镜后光的传播路
径，由图可知甲透镜应是 凹 透镜，乙透镜应是 凸 透镜．（两空选填“凹”或“凸”）
10．（2分）（2015•桂林）凸透镜对光有 会聚 作用（选填“会聚”或“发散”）．凸透镜的
焦点为F，当蜡烛如图所示放置时，在透镜另一侧可成一个 倒立 、放大的实像（选填“倒
立”或“正立”）
11（. 2015•广东汕尾）某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是
因为这个圆滑的凸起相当于一个 ，我们看到的实际上是一个 （选填“放大”或
“缩小”）的 （选填“实像”或“虚像”）。凸透镜 放大 虚像
12．(2015•遂宁)在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图所示
的位置时，恰能在光屏上得到一个清晰的 倒立 、 缩小 的实像。利用这一成像原理工作
的是照相机 （选填“投影仪”、“照相机”或“放大镜”）。
第12题图
13．（2分）（2015•重庆）每年6月6日是全国爱眼日，其主题是“关爱心灵窗户”．眼睛的晶
状体相当于凸透镜，有些同学由于过度使用电子产品导致近视，需配戴 凹 透镜来矫正．
814．(2015•厦门)近期流行的“自拍神器”给旅行者自拍带来方便。如图11所示，与直接拿手
机自拍相比，利用自拍杆可以 物距，减小人像的大小，从而 取景
范围，取得更好的拍摄效果。（均选填“增大”或“减小”）增大 增大
15．（3分）（2015•扬州）人的眼球的晶状体相当于 凸 透镜．近视眼看不清远处的物体，是
因为物体的像落在视网膜的 前 面，应该利用 凹 透镜矫正．
16．(2015•益阳)如图所示，在做“探究凸透镜成像的规律”的实验中，烛焰在图示位置时能
在光屏上成清晰的像，所成的像是倒立 （填“放大”、“等大”或“缩小”）
的实像。现将蜡烛沿主光轴向远离凸透镜的方向移动，要使烛焰仍能在光屏上成清晰的像，
则光屏应沿主光轴向 （填“远离”或“靠近”）凸透镜的方向移动。放大；靠近．
17、(2015•北京)如果长时间就看手机、玩电子游戏，容易造成眼睛近。矫正近视眼，应该佩戴
镜片是 透镜的眼镜。凹
18. (2015•河北)小明将一只点燃的蜡烛放在凸透镜（f=10cm）前18cm处，光屏上得到了烛焰
倒立、 的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜
片对光线有 作用，所以光屏上烛焰的像变模糊了（如图所示），若想在光屏上重新得到
清晰的像，他可将光屏 凸透镜。
放大 会聚 靠近
19．（3分）（2015•呼和浩特）小玉同学研究凸透镜成像规律，发现蜡烛、凸透镜和光屏如图所
示放置时，蜡烛通过凸透镜在光屏上形成一个清晰的像，这个像的特点是： 倒立放大 （选
填“正立”或“倒立”；“放大”或“缩小”）的实像， 投影仪 （选填“照相机”或“投
影仪”）就是利用凸透镜的这个特点制成的．现保持凸透镜的位置不变，将光屏与蜡烛的位
置对调，则光屏上 能 （选填“能”或“不能”）形成一个清晰的像．
20. ( 2015·潍坊)如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光屏的中心
大致在同一高度.当凸透镜的焦距f =10cm、物距u=15cm、像距v=30cm时,在光屏上得到
、 __________的实像，撤去光屏，简要说明观察该像方法 .
9倒立、放大；眼睛在光屏原来位置右侧某一区域向左看．
21．（3分）（2015•盐城）小明用爷爷的老花镜正对太阳，再把一张纸放在它的下面，移动眼镜，
在纸上会呈现一个最小最亮的光斑，则老花镜是 凸 （凸/凹）透镜，小明发现老花镜可以
使稍远处的窗户在光屏上成 倒立 （正立/倒立）、缩小的像，生活中 照相机 就是利用
这一原理工作的．
22．（2分）（2015•枣庄）人的眼睛好像是一架照相机，它的晶状体和角膜共同作用相当于一个
凸透镜，它能把来自物体的光 会聚 （选填“会聚”或“发散”）在视网膜上，形成物体的
实 （选填“实”或“虚”）像．
23．（2分）（2015•临沂）如图所示，某同学让太阳光通过透明的镜片照射到白墙上，从图中现
象可看出，此镜片对光有 会聚 作用．用这个镜片做成的眼镜可以用来矫正 远 视眼．
24．（2分）(2015•哈尔滨)小聪用凸透镜观察到如图所示的现象，此时课本到凸透镜的距离在
此凸透镜的 ，成的是正立、放大的 像．一倍焦距以内 虚
25．（2分）（2015•青海）在凸透镜前2倍焦距以外放一物体，则在凸透镜另一侧成倒立、缩小
的实像．如果把物体和像的位置对调，则成 倒立 、 放大 的实像．
26．（2分）（2015•巴中）课堂上，教室里各个位置的同学都能看到黑板上的字，这因为光在黑
板上发生 漫 （选填“漫”或“镜面”）反射的缘故；部分近视同学为看到黑板上的字，他
们戴的是近视眼镜，该近视眼镜是 凹 （选填“凸”或“凹”）透镜．
27．（2分）（2015•吉林）如图所示，透过水瓶可以看到放大了的文字．这是因为装水的水瓶相
当于 凸 透镜，形成了文字正立、放大的 虚 像．
28．（4分）（2015•盘锦）在水边拍摄的照片上，建筑物在水中的“倒影”看起来比建筑物本身
“暗”一些，主要是因为建筑物反射的光射到水面时，有一部分发生了 折射 进入水中；
10拍摄该照片的照相机镜头相当于 凸 透镜，这种透镜对光线具有 会聚 作用，可用来矫
正 远 （填“近”或“远”）视眼．
三、作图题
1．(2015•岳阳)根据已给出的入射光和出射光，在方框内画出合适的透镜。
凸透镜
2 (2015•无锡)请根据图1所示的入射光线画出相应的折射光线
F F
3.(2015•重庆B卷)图乙是一束平行于主光轴的光线经透镜折射后的光路，请在虚线框内画出
一个合适的透镜。
4．（2分）（2015•青海）完成如图所示的光路图．
5．（3分）（2015•盘锦）如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定
发光点S的像点S′．
6．（2分）（2015•乌鲁木齐）如图是光线通过凹透镜后的折射光线，作出入射光线．
117（. 2015•广元）图3所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画
出经过凹透镜折射后的光线．
8．（4分）（2015•淮安）（1）画出图甲中出射光线对应的入射光线．
9.（4分）⑴(2015•陕西)请在图-1中画出入射光线经凹透镜后的折射光线。
10. (2015•丹东)如图所示，请将下列光路图补充完整。
· · · ·
F F F F
第21题图
11、(2015•张家界)完成下列光路图。
1212.(2015•泉州)请根据图14中的折射光线画出它所对应的入射光线。
13．（2分）（2015•南充）如图，有两束光线射向凸透镜，请完成光路（F为焦点，O为光心）．
14.（2015•重庆）如图1所示入射光线平行于主光轴，请画出通过凸透镜后的折射光线．
15.（2015•广西）做出图2中入射光线经过凸透镜后的折射光线．
1316．(2015•鄂州)如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点。请画出
图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线。
17．（2分）（2015•德阳）如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折
射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．
18．（6分）（2015•内江）（1）如图甲所示，是一束菊花的花顶S反射出的三条特殊光线SA、SB
和SC．其中，SA平行于主光轴，SB经过光心，SC经过左焦点，请画出这三条光线通过凸透
镜折射后出射光线．
（2）如图乙所示，质量为m的A物体处于匀速向左运动的状态，请画出A物体在水平方向上
的受力示意图．
19. (2015•广州（1）)在图中14标出物距
（2）画出图14中所示的两条光线经过凸透镜之后的光线
1420.如图，L表示凹透镜， MN为主光轴，O点为光心，F为焦点。图甲和图乙表示经过凹透镜的
两条特殊光路，请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像
A’B’的光路图。
四、实验探究题
1．（3分）（2015•河池）如图是“探究凸透镜成像的规律”的实验装置示意图．小丽用焦距为
5cm的凸透镜进行实验，当她把蜡烛放在位置A时，光屏应向M点的 右 测移动（选填
“左”或“右”），才能接收到一个清晰的像．调好后，在光屏上得到烛焰的像是倒立、 缩
小 的实像（选填“放大”、“等大”或“缩小”），此成像特点常应用在 照相机 上（选
填“放大镜”、“照相机”或“投影仪”）．
2．（6分）（2015•庆阳）如图所示是探究“凸透镜成像规律”的实验装置：
（1）让凸透镜正对着太阳，得到图甲所示的光路图，可知凸透镜对光线有 会聚 作用，其焦
距为 1 1 cm．
（2）将蜡烛、透镜和光屏按图乙所示位置放置，把光屏向 右 （填“左”或“右”）移动，
可以在光屏上得到清晰的，倒立的 缩小 （填“放大”或“缩小”）的实像，生活中 照
相机 就是根据此原理制成的．
（3）小王实验时，发现蜡烛的像成在了光屏的上策，为了使烛焰的像能呈现在光屏中央，那么
接下来他的操作是 将光屏向上调节 ．
3．（10分）（2015•郴州）小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．
15（1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最
小、最亮的光斑．由此可得出该凸透镜的焦距为 10. 0 cm；
（2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏
三者中心调到同一高度．当蜡烛距凸透镜的距离为35cm时，移动光屏，可在光屏上得到一个
清晰倒立、 缩小 （选填“放大”或“缩小”）的实像．若对换蜡烛和光屏的位置，光屏上
仍能得到一个清晰的像，据此原理，人们制成的光学仪器是 幻灯机（或投影仪） ；
（3）如乙图所示，把凸透镜换成焦距为30cm的，保持蜡烛和凸透镜的位置不变，移动光屏，
在光屏上 能 （选填“能”或“不能”）得到一个清晰的像，原因是 物距大于 1 倍焦距，
可以成实像 ．
4、(2015•北京)小安在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在
光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏到65cm刻
度线处，蜡烛在光屏上成清晰的像。如图15所示。
请结合此实验完成下列问题：
（1）图15所示的实验现象能够说明 的成像特点。（选填选项前的字母）
A、照相机 B、幻灯机 C、放大镜
（2）保持透镜在50cm刻度线不动，如果想在光屏上得到更大的清晰的像，应进行的操作是
。（选填选项的字母）
A、将蜡烛左移，光屏左移 B、将蜡烛左移，光屏右移
C、将蜡烛右移，光屏左移 D、将蜡烛右移，光屏右移
（3）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，将光屏
放在光具座上透镜的左侧，通过移动光屏，在光屏上可呈现烛焰清晰的
的像。（选填选项前的字母）
A、倒立放大 B、倒立缩小 C、正立放大
（1）A （2）D （3）B
5．（6分）（2015•钦州）小红在“探究凸透镜成像的规律”实验中．
（1）如图1所示，让平行光经过凸透镜后，在光屏上出现一个最小最亮的光斑，由此可知，凸
透镜的焦距是 10. 0 cm．
16（2）如图2所示，用该凸透镜做成像实验，把蜡烛放在距凸透镜18cm的位置，移动光屏，在光
屏上形成清晰的像．若撤去光屏，人眼在图示位置 能 （选填“能”或“不能”）观察到蜡
烛的像．
（3）把蜡烛放在距凸透镜25cm的位置，移动光屏，在光屏上形成清晰的像“A”；接着把蜡烛
放在距凸透镜28cm的位置，再移动光屏，在光屏上形成清晰的像“B”．由实验可知像“A”
大于 （选填“大于”或“小于”）像“B”．
6．（4分）（2015•常德）小明同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸
透镜：
（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光
斑，如图所示，则该凸透镜的焦距为 1 0 cm．
（2）正确安装调节好实验装置后，小明同学进一步实验，当把烛焰放在凸透镜25cm处时，在
凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立 缩小 （选填“放大”或“缩
小”）的清晰的实像．
（3）应用（2）中描述的凸透镜成像原理，可以制成 照相机 （选填“放大镜”、“投影仪”
或“照相机”）．
（4）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜下半部分，则光屏
上 所成的像 完整 （选填“完整”或“不完整”）．
7．（1）(2015•连云港)如图所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸
透镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度。
下表是小华同学实验时记录的几组数据：
实验次数 物距u/cm 像距v/cm
1 30 15
2 20 20
3 15 30
4 5 /
（1）第4次实验时所成像的特点是 。
（2）当光屏上得到一个倒立缩小的实像时，保持透镜的位置不变，要使屏上的像变大些，应将
蜡烛 透镜，将光屏 透镜。（选填“靠近”或“远离”）
（3）第1次实验时，小华将一近视眼镜紧贴在凸透镜的前面，要在光屏上再次得到清晰
的像，应将光屏向 （选填“靠近”或“远离”）透镜方向移动。
【答案】（1）正立放大的虚像 （2）靠近 远离 （3）远离
178．（6分）（2015•聊城）某同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装
置如图所示．
（1）要使烛焰的像能成在光屏的中央，应将蜡烛向 上 （填“上”或“下”）调节．
（2）实验过程中，当烛焰距凸透镜20cm时，移动光屏至某一位置，能在光屏上得到一个等大
清晰的像，则该凸透镜的焦距是 1 0 cm．
（3）当烛焰距凸透镜35cm时，移动光屏，可在光屏上得到一个清晰、倒立、 缩小 的实像，
日常生活中利用这一原理制成的光学仪器是 照相机 （填“照相机”、“投影仪”或“放
大镜”）．要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时
将光屏 远离 （填“靠近”或“远离”）透镜，直至得到清晰的像．
（4）实验中怎样操作，才能在光屏上得到最清晰的像？ 调节光屏到某一位置，将光屏靠近
或远离凸透镜时，像都会变模糊，此时光屏上的像最清晰 ．
9．(2015•德州)在“探究凸透镜成像规律”的实验中
(1)实验装置正确安装并调节后，小芳同学某次实验情景如图所示，此时她在光屏上看到了烛
焰清晰的像。生活中的____________就是利用这一原理制成的。
(2)实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像( )
A．只出现烛焰像的上半部分 B．只出现烛焰像的下半部分
C．出现烛焰完整的像，但像更小了 D．像仍然是完整的，且大小不变，只是变暗了
(3)如果保持蜡烛和凸透镜的位置不变，把光屏向右移动一小段距离后，要想在光屏上再次得
到清晰的像，可在蜡烛与凸透镜之间放一个_________（选填“近视眼镜”或“远视眼镜”）。
(4)实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在
光屏中央，在不更换实验器材的惰况下，请写出一种可行的方法：_______________
【答案】（1）照相机（摄像机等合理即可） （2）D （ 3）近视眼镜 （4）将蜡烛向上调节、将凹
透镜向下调节或光屏向上调节（答出一种即可）
10．（9分）(2015•东营)在“探究凸透镜成像的规律”实验中，某同学的实验如图甲所示：
图甲
18(1)要使蜡烛的像成在光屏的中央，应将光屏向________（选填“上”或“下”）调整。
(2)若此凸透镜的焦距为10 cm，蜡烛放在距离凸透镜15 cm处，调节另一侧光屏的位置可得
到烛焰清晰、倒立、___________（选填“放大”、“缩小”或“等大”）的___________（选填
“实”或“虚”）像；
(3)某小组实验时对图甲中的装置进行了改进，将蜡烛换成LED灯、光屏换成带有方格的光
屏，如图乙所示。
乙图
①蜡烛换成LED灯的优点是____________________________________________。
②光屏换成带有方格光屏的优点是_______________________________________。
【答案】(1)下 (2)放大、实 (3)①实验现象更明显、便于观察、成像稳定、形状直观、亮度高、
减少污染等 ②便于比较像的大小
11. (2015•杭州)（6分）在利用光具座技术进行凸透镜成像实验中，
（1）如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小
最亮的光斑。由图可知凸透镜对光线具有（ ）的作用，该凸透镜的焦距是（ ）cm.
(2)在凸透镜成像实验测量物距和像距的过程中，（ ）（选填物距或像距）的测量误差较大，
原因是（ ）。
答案： （1）（会聚）作用 ，（11.00）cm(注意估读)
（2）（像距）误差较大 ，原因是（在通过向前和向后移动光屏观察像像的位置中可能出现误
差）
12．（5分）(2015•龙岩)在探究“近视眼的矫正”课外实验中：
（1）调整烛焰（模拟远处所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连，其凸起程度
可通过注射器注入或吸收水量来调节）、光屏（模拟人眼视网膜）在光具座上的位置，如图所
示，此时在光屏上得到了烛焰清晰的像，该像是倒立、 ________的 像。
（2） 向水凸透镜内 （填“注入”或“吸取”）适量的水来模拟近视眼，发现光
屏上原来清晰的像变模糊了。① 若将光屏向靠近透镜的方向移动适当距离，再次得到清晰
的像。说明近视眼将远处的物体成像在视网膜 （填“前”或“后”）。② 若光屏不移
19动，在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像。说明近视眼
镜是 透镜。
（1）缩小；实；
（2）注入；①前；②凹
13．(2015•梅州)小张同学探究“凸透镜成像规律”的实验装置如图10所示，其中焦距为
15cm的凸透镜固定在光具座上50cm刻度线处，光屏和蜡烛分别位于凸透镜两侧。
图10
（1）小张将蜡烛移至光具座上10cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则
该像是 的实像（选填“放大”、“等大”或“缩小”） ；
（2）小张将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则
该像是 的实像（选填“倒立”或“正立”）；
（3）小张再将蜡烛移至光具座上40cm刻度线处，他从透镜的右侧通过透镜可以看到烛焰
的像（选填“倒立”或“正立”） ；
（4）以上（1）、（2）步骤中，小张将蜡烛从光具座上10cm向30cm移动时，若要让烛焰在光屏
上能再次成清晰的像，光屏应 （选填“远离”或“靠近”）透镜，此时所成像的大小将
（选填“变大”、“变小”或“不变”）。（1）缩小；（2）倒立；（3）正立；（4）远离；变大
14．（6分）（2015•咸宁）在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、
最亮的光斑，由此可知，凸透镜对光线具有 会聚 作用，该凸透镜的焦距是 1 5 cm．
20（2）调整后，把蜡烛固定在15cm刻度线位置时（如图乙），光屏应在 Ⅱ （选填“Ⅰ”、
“Ⅱ”或“Ⅲ”）区域内左右移动，会在光屏上得到一个清晰的倒立 缩小 的实像（填写
像的性质）： 照相机 （选填“投影仪”“放大镜”或“照相机”）就是利用这一成像规律
工作的，如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向 靠
近 （选填“靠近”或“远离”）透镜的方向移动．
15．（6分）(2015•镇江)某同学利用图示装置来研究凸透镜成像
（1)实验的，应调整烛焰、凸透镜和光屏三者的中心在 ；
（2)如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是 （选
填“正立”或“倒立”）的像，蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的 方：
筇24题图I 第24题图2
（3)在保持（2)中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出）．光屏
上再次成清晰的像，成的是 （选填“放大”、“缩小”或“等大”）的像：
（4)在上述探究括动中，若已知蜡烛与光屏间的距离为L，与凸透镜第一次所在位置A间的
0
距离为/L，如图2所示．则该透镜焦距f L（选填“>”、“<”或“=”）．透镜先后两次所在
位置A、B之间的距离s= （用/L、L表示）。
0
（1）同一直线 （2）倒立 上 （3）缩小 （4）< L—2L
0
16．(9分) (2015•常州)2014年7月，常州学生李潇在水塘中看到形状特殊的“虾”．
(1)如图甲所示，他看到的“虾”是因为光的________而形成的______像，真正的虾在水中
______ (C／D／E／F)处．他用激光笔从A点向_______(B/C/D/E/F)处射出光束，即可把虾
照亮．
(2)拍照得到虾的胶片后，他用如图乙所示的幻灯机展示给同学们看．
①胶片上虾的头部朝_______(上／下)．
②测得胶片到凸透镜的距离为8cm，则该凸透镜的焦距可能是(_________)
A．2cm B．7cm C．9cm D．10crn
③要使像变得更大，应将幕布向_______(左/右)移，并将凸透镜向________(左/右)移．
(3)生物老师证实，这是古老物种仙女虾．其卵可以在寒冷或高温的沙土里休眠多年，直到遇
水才孵化．仙女虾的卵壳具有___________(写出一点即可)的特性．
17．（5分）（2015•南通）在研究凸透镜及其成像规律的实验中：
21（1）小明将蜡烛、凸透镜和光屏按图示位置放置时，光屏上恰能呈现烛焰倒立、 缩小 的清
晰实像，此时光在光屏上发生 漫 反射；当给凸透镜戴上近视眼镜后，为使光屏上再次呈
清晰像，应将光屏向 右 （选填“左”或“右”）移动．
（2）小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一光斑时，测得光斑到透
镜的距离为l，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则l 小
于 f（选填“大于”、“等于”或“小于”）；小华取一发光的小电灯放在凸透镜主光轴上
离光心距离为l处，在透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小将 逐
渐变大 ．
18．（5分）（2015•贵州）用焦距为10cm的凸透镜探究“凸透镜成像规律”．
（1）某同学将蜡烛、凸透镜、光屏上随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移
动光屏，在光屏上始终得不到烛焰的像，原因可能是 烛焰中心、凸透镜光心、光屏中心不在
同一高度 ．
（2）重新调整后，将蜡烛、凸透镜固定在光具座上，如图所示，移动光屏后得到烛焰清晰、完
整的像，该像是倒立 缩小 （选填“放大”或“缩小”）的实像．
（3）接下来保持蜡烛和光屏的位置不动，将凸透镜像蜡烛方向移动，光屏上再次出现了一个
倒立 放大 （选填“放大”或“缩小”）的清晰实像，与这种成像原理一致的光学仪器是
投影仪 （选填“照相机”、“投影仪”或“放大镜”）．
19．(2015•宜宾)小雷对凸透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进行了
探究实验：
（1）他第一次测量焦距的实验如图甲所示，则测得的焦距为10.0cm．
（2）由1、2次的实验可得出的结论是： 材料和横截面积相同的凸透镜，凸 起 程度越大其焦距
越小．
（3）小雷回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如
图乙），受此启发，于是他分别用红光和蓝光来进行图甲的实验，结论是：对同一凸透镜，蓝光
入射时焦距小些．
（4）探究完成后，小雷和其他同学用焦距为8.0cm的凸透镜和蜡烛进行成像实验．从各组汇
报数据中发现，当物距均为16.0cm时，有两个小组所测像距分别为19.0cm、13.0cm，与理论
像距16.0cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这
种情况的原因：光屏上还没有出现清晰的像时就测出了像距．
次数 1 2 3
材料 玻璃 玻璃 水晶
凸起程度 较小 较大 较大
焦距/cm 8.0 4.0
2220．（5分）（2015•眉山）如图所示，李宁同学在张老师指导下做“探究凸透镜成像规律”的实
验．
（1）当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大
小相等，则该凸透镜焦距为 10. 0 cm．
（2）李宁同学把蜡烛移动到A处，屏上的像变得模糊，要使像变清晰，光屏应向 左 （选填
“左”或“右”）适当移动，此时光屏上的像应该是倒立、 缩小 的实像．
（3）在上述（2）操作的基础上，张老师取下自己戴的眼睛放于蜡烛和凸透镜之间、光屏上的像
又变得模糊，李宁同学发现当光屏向左移动适当距离后像又清晰．由此可知，张老师所戴的
眼镜是 凸 透镜，张老师的眼镜属于 远视眼 （选填“近视镜”、“远视眼”、或“正常
眼”）．
21.（4分）(2015•福州)小华在探究凸透镜成像的规律中：
(1)他将凸透镜正对着太阳，使之在光屏上形成最小、最亮的光斑，
如图15所示，则该透镜的焦距为____ cm。
(2)为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调节
到同一____。将蜡烛放在焦点以外时，都可以在光屏上成 像
（选填“实”或“虚”）。
(3)利用该透镜可制作____眼镜（选填“远视”或“近视”）
（1）11.5 （2）高度 实 （3）远视
22、(2015•长春)视力正常的小明把凸透镜贴近眼睛，观察远处的房至，眼前“模糊”，此时来
自远处房至的光会聚在视网膜的 （选填“前”或“后”）方。如图所示，他又伸直手
臂通过凸透镜观察到房屋清晰的 （选填“实”或“虚”）像，像的位置在凸透镜
的 （选填“左”或“右”）侧。
第23题图 第24题图
第25题图
前，实，右；
五、光学综合题
1．(2015•北京)下列说法中正确的是（ ） C
A．凸透镜只对平行光有会聚作用
B．反射光线与入射光线不在同一平面内
C．一束太阳光可以通过三棱镜分解为不同的色光
D．人离平面镜越远，人在平面镜中所成的像就越小
232．（4分）（2015•威海）如图所示的甲、乙两图分别是“探究平面镜成像特点”和“探究凸透
镜成像规律”的实验装置．
（1）在“探究平面镜成像特点”的实验中，将点燃的蜡烛A整立在玻璃板前面，再拿一支跟
它完全相同的未点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，这
样操作的目的是为了 确定像的位置 ，同时也证明了像与物体的大小相等．
（2）在“探究凸透镜成像规律”的实验中，调整蜡烛、透镜和光屏到图乙所示位置时，光屏上
出现清晰的烛焰的像，此时甲、乙两图中平面镜与凸透镜所成像的不同点是 平面镜成正立 、
等大的虚像，凸透镜成倒立、缩小的实像 ，此时保持凸透镜位置不动，将蜡烛逐渐向凸透镜
的焦点靠近，要想在光屏上观察到清晰的烛焰的像，则光屏应从图乙的位置向 远离 （选
填“靠近”或“远离”）凸透镜的方向移动，所成像的大小将 变大 （选填“变大”、“变
小”或“不变”）．
3、在“验证凸透镜成像规律”实验中，某小组同学利用焦距为10 厘米的凸透镜、高为3
厘米的发光体，光屏和光具座进行实验，将测得的物距u 、像距v 以及所成像的高L 分别
像
记录在下表中。在验证得到凸透镜成像的初步规律后，为了进一步研究，他们进行适量的运
算，将结果分别记录在下表的后两列中。
①根据实验需要1-6的数据，分析比较像距v 随物距u 的变化情况及相关条件，可得出的初
步结论是：凸透镜成像时，
②根据实验序号1-6 的数据，分析比较像高L 与v/u 的变化情况及相关条件，可得出的初
像
步结论是：凸透镜成像时，
③该小组同学继续利用表中的数据及相关条件，分析、归纳得出结论
(a)根据实验序号 1-3 的数据，分析比较物距变化量 u与相距变化量 v的大小关系及成像
情况，可得出的初步结论是：
(b)根据实验序号1-6 的数据，分析比较物距u 变化时， L 、u + v 的变化情况，可得出得
像
初步结论是：
①像距随物距的减小而增大；
②物高与像高的比值等于物距与像距的比值；
③（a）当物距大于二倍焦距时，物距变化量△ u 大于像距变化量△ v；
24（b）当物体成实像时，物距越小，像越大，像距与物距的和（u+v）先变小后变大．
4．（4分）（2015•广元）在探究“凸透镜成像规律”和“平面镜成像特点”的实验中：
（1）图甲所示是探究“凸透镜成像规律”的实验装置，此时光屏上得到了烛焰清晰的 缩小
（选填“放大”、“缩小”或“等大”）的实像．
（2）如图乙所示．为了探究“平面镜成像特点”，将凸透镜换成了薄玻璃板．此时调节光屏
（未画出）的位置，光屏上 不能 （选填“能”或“不能”）承接到烛焰的像．
5.( (2015•陕西))如图是某摄影师抓拍的一滴水珠下落到水面瞬间的照片。水珠
后方的人通过水珠成________、缩小的实像，此时水珠相当于________镜；水珠
在水中所成的像是________像（选填“虚”或“实”），此时水面相当于
________镜。倒立；凸透；虚；平面
6．（4分）（2015•随州）物理兴趣小组想知道某只透镜的焦距f为多少，做实验甲，
镜面垂直于阳光，在透镜下面放上白纸（纸、镜平行），测出透镜与白纸间距S/cm与对应的白
纸被烤焦的时间t/min，绘出图纸乙，则可判断该透镜的焦距f为 12cm ；
将透镜及蜡烛、光屏置于光具座上，（如图丙）做成像实验，记录每次成实像的物距u，像距v．
物像间距L（u+v），绘出图线丁（以f为长度单位），由图可知，要想成实像，蜡烛与光屏的间
距应满足L≥ 4 f （用f表示）．
经“百度”发现，物理学中，有一个凸透镜成像的“新概念”：放大率n= = ，结合丙、
丁两图，可知当物距u=1.5f时，n= 2 ．
7、（6分）(2015•赤峰)小强同学做“凸透镜成像规律”的分组实验时，若凸透镜的焦距是
10cm，固定在光具座上位置不动，移动烛焰与光屏的位置，烛焰恰好在光屏上成清晰的像，
实验操作规范，如图9所示：
（1）此时成像的原理与 （选填“放大镜”
“投影仪”或“照相机”）相同。
（2）该同学用白纸遮住凸透镜的上半部后，光屏上烛焰
的像 （选填“仍然完整”“缺了上半部”
或“缺了下半部”）。
（3）要获得放大的虚像，应将烛焰移到距凸透镜 cm以内。
（ 1）照相机；（ 2）仍然完整；（ 3） 10．
8．（4分）(2015•通辽)在“探究凸透镜成像规律”的实验中：
25（1）我们要让烛焰、凸透镜、光屏的中心在同一高度，这样做的目的是 。
（2）凸透镜的焦距是10 cm，当烛焰在如图所示位置时，移动光屏可以在光屏上得到
一个倒立、 的实像。在照相机和投影仪中，成像情况与此类似的是
。
（3）若想使光屏上烛焰的像变得再小一些，在不改变凸透镜位置的情况下，应将蜡烛向
（选填“靠近透镜”或“远离透镜”）的方向移动，同时适当调整光屏的位置。
（1）使像成在光屏的中心；（2）缩小；照相机；（3）远离透镜．
9．（3分）（2015•攀枝花）如图是小李在“探究凸透镜成像规律”的情景，此时光屏上已经呈
现烛焰清晰的像．
（1）这个成像原理与 照相机 （选填“放大镜”“投影仪”“照相机”）相同．
（2）若将凸透镜换成和它材质相同、口径相同但中间更厚的另一凸透镜，透镜、光屏和蜡烛的
位置不变，光屏上的像将变模糊．这时需要将光屏向 左 （选填“左”“右”）移动，光屏
上才能重新呈现烛焰清晰的像．
（3）取下光屏，眼睛在光具座的右端向左观察，能看到 A （填正确选项的标号）
A、烛焰缩小的像； B、烛焰放大的像； C、一个光斑．
26
