全国中考物理试题精选—《透镜及其应用》
一、选择题
1.(2014•连云港)微距摄影是指照相机通过镜头拍摄与物体等大或稍小的图象．如图所示，一次微距摄影中，
拍摄图象与物体等大，光学镜头等效为一个凸透镜，则物体一定位于（ ）

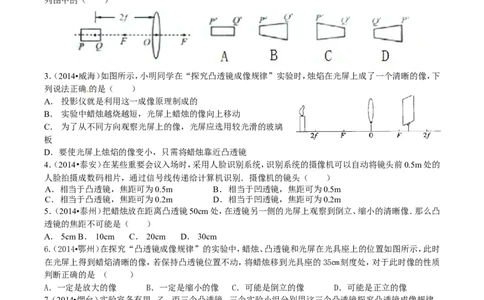

2．（2分）（2014•包头）如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下
列图中的（ ）
3．（2014•威海）如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下
列说法正确的是（ ）
w-2-1-cnjy-com
A．投影仪就是利用这一成像原理制成的
B． 实验中蜡烛越烧越短，光屏上蜡烛的像向上移动
C． 为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃
板
D．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
4．（2014•泰安）在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前0.5m处的
人脸拍摄成数码相片，通过信号线传递给计算机识别．摄像机的镜头（ ）
A．相当于凸透镜，焦距可为0.5m B．相当于凹透镜，焦距可为0.5m
C．相当于凸透镜，焦距可为0.2m D．相当于凹透镜，焦距可为0.2m
5．（2014•泰州）把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸
透镜的焦距不可能是（ ）
A．5cmB． 10cm C． 20cm D．30cm教育网版
6.（2014•鄂州）在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时
在光屏上得到蜡焰清晰的像，若保持凸透镜位置不动，将蜡烛移到光具座的35㎝刻度处，对于此时像的性质
判断正确的是 （ ）
A．一定是放大的像 B．一定是缩小的像 C．可能是倒立的像 D．可能是正立的像
7（. 2014•烟台）实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，
实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，
则这三个透镜的焦距f 、f 、f 的大小关系为（ ）
甲 乙 丙
A．f ＞f ＞f B．f ＞f ＞f C．f ＞f ＞f D．f ＞f ＞f
甲 乙 丙 乙 丙 甲 乙 甲 丙 丙 乙 甲
8（. 2014•资阳）某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20cm的地方，当它向透镜移
动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜（ ）
A．是凸透镜，焦距为20cm B．是凸透镜，焦距可能为15cm
C．是凹透镜，焦距为20cm D．是凹透镜，焦距可能为15cm
9.（2014•泉州）如图所示为女航天员王亚平太空授课的情景，图中水球相当于凸透
镜，假设水球的焦距为f，则此时王亚平到水球的距离u应该是（ ）
1A. u＜f B. f＜u＜2f C. u = 2f D. u＞2f
10．（2014•陕西）3D电影具有三维立立体视觉效果，拍摄时，将两个摄像头按照人两眼间的距离放置，同时拍
摄，制成胶片；放映时，两个放映机在银幕上呈现两个略有差异的画面，观看者带上特殊眼镜后，就和直接用
双眼看到物体的效果一样。关于3D电影，下列说法不正确的是 （ ）
y-com
A．光在银幕上发生的是漫反射 B．画面在人眼视网膜上所成的像是倒立、缩小的实像
C．拍摄时，两镜头中心间的距离约为7cm D．放映时，胶片到放映机镜头的距离大于2倍的镜头焦距
二、填空题
11．（2014•内江）2013年12月6日17时47分，“嫦娥三号”卫星成功靠近月球制动，顺利进入环月轨道．
“嫦娥三号”着陆器拍下“玉兔号”巡视器的照片是 （选填“倒立”或“正立”）、缩小的 像
（选填“实”或“虚”）．

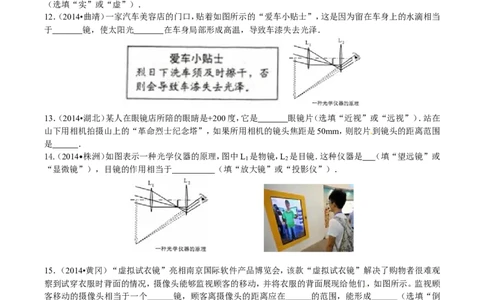

12．（2014•曲靖）一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当
于 镜，使太阳光 在车身局部形成高温，导致车漆失去光泽．
13．（2014•湖北）某人在眼镜店所陪的眼睛是+200度，它是 眼镜片（选填“近视”或“远视”）．站在
山下用相机拍摄山上的“革命烈士纪念塔”，如果所用相机的镜头焦距是50mm，则胶片到镜头的距离范围
是 ．
14.（2014•株洲）如图表示一种光学仪器的原理，图中L 是物镜，L 是目镜．这种仪器是 （填“望远镜”或
1 2
“显微镜”），目镜的作用相当于 （填“放大镜”或“投影仪”）．
15．（2014•黄冈）“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观
察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示。监视顾
客移动的摄像头相当于一个＿＿＿镜，顾客离摄像头的距离应在＿＿＿的范围，能形成＿＿＿（选填“倒
立”或“正立”）的实像。
三、作图、实验与探究题：
16.（2014•云南）请在下左图中的虚线框内画出能矫正该眼睛视力的透镜．
17．（2014•兰州）根据凸透镜的成像规律，请在上右图中作出物体通过凸透镜所成的像。
218（. 2014•孝感）如下左图所示，S是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意
光线，请画出光线SA经凸透镜折射后的光路图．
2·1·c
19.（2014•达州）请完成上右图中的光路；

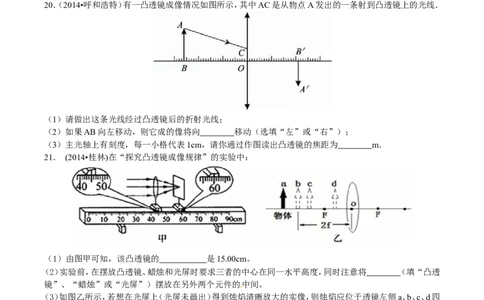

20．（2014•呼和浩特）有一凸透镜成像情况如图所示，其中AC是从物点A发出的一条射到凸透镜上的光线．
（1）请做出这条光线经过凸透镜后的折射光线；
（2）如果AB向左移动，则它成的像将向 移动（选填“左”或“右”）；
（3）主光轴上有刻度，每一小格代表1cm，请你通过作图读出凸透镜的焦距为 m．
21． (2014•桂林)在“探究凸透镜成像规律”的实验中：
（1）由图甲可知，该凸透镜的 是15.00cm。
（2）实验前，在摆放凸透镜、蜡烛和光屏时要求三者的中心在同一水平高度，同时注意将 （填“凸透
镜”、“蜡烛”或“光屏”）摆放在另外两个元件的中间。
（3）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四
个位置中的__________位置。
（4）通过实验小明明白了照相机的成像原理，一次他在给兄弟班级照毕业像时，发现两旁还有同学没有进入
观景框内，他应将照相机 (填“靠近”或“远离”)被拍照的同学，这样才能在观景框内看到全班
同学清晰的画面。
（5）小明进一步学习知道了眼球的成像原理。一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在
视网膜 （填“前”或“后”），这就是近视眼，矫正方法是戴一副由 （填“凸”或“凹”）透
镜片做的眼镜。
22．（2014•安顺）小芳同学做探究凸透镜成像的规律实验，她首先按图所示完成仪器装配，图中H点是2倍焦
距处．
3（1）经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向
（选填“上”或“下”）调；
（2）调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向
移动（填“左”或“右”），这次成的是 、 的实像；
（3）再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的
像，要想看到这个像，小芳观察的方法应是： ．

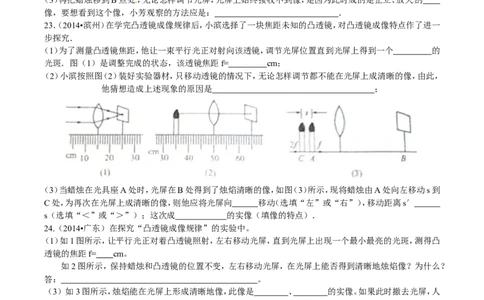

23．（2014•滨州）在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一
步探究．
2-1-c-n-j-y
（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个 的
光斑．图（1）是调整完成的状态，该透镜焦距f= cm；
（2）小滨按照图（2）装好实验器材，只移动透镜的情况下，无论怎样调节都不能在光屏上成清晰的像，由此，
他猜想造成上述现象的原因是 ；
（3）当蜡烛在光具座A处时，光屏在B处得到了烛焰清晰的像，如图（3）所示，现将蜡烛由A处向左移动s到
C处，为再次在光屏上成清晰的像，则他应将光屏向 移动（选填“左”或“右”），移动距离s′
s（选填“＜”或“＞”）；这次成 的实像（填像的特点）．
24.（2014•广东）在探究“凸透镜成像规律”的实验中。
（1）如1图所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸
透镜的焦距f= cm。
如2图所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰地烛焰像？为什么？
答： 。
（3）如3图所示，烛焰能在光屏上形成清晰地像，此像是 、 的实像。如果此时撤去光屏，人
眼在如图所示的位置 （选填“能”或“不能”）直接看到烛焰的实像。
（4）在3图中，保持凸透镜的位置不变，如果蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应
该向 （选填“左”或“右”）移动。
425．（益阳市2014）在做“探究凸透镜的成像规律”的实验中，用到了如下图所示的A、B两个凸透镜。
A B
（1）透镜A的焦距 （填“大于”“等于”或“小于”）透镜B的焦距；
（2）实验记录时，除了记录焦距、物距和像的性质外，还应记录 ；
（3）当物体向凸透镜靠拢时，光屏上所成的像 （填“变大”“变小”或“不变”）；
（4）实验中怎样判断光屏上的像是否最清晰？答： 。
26．（2014•无锡）某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的
2
液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示．
（1）在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡
皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，
经透镜折射后折射光线将 （选填“偏离”或“偏向”）主光轴．如果此时再用注射器向橡皮膜注水，改
变液体透镜的凸起程度，则折射光线偏折的程度 （选填“会改变”或“不改变”），在玻璃容器中充
入蚊香烟雾的目的是 ．
（2）在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晰
的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所称的像是 ．
A．放大、倒立的实像 B．放大、正立的虚像 C．缩小、倒立的实像 D．缩小、正立的实像
（3）为了探究“影响液体透镜折光能力强弱的因素”，物理兴趣小组人员做了如下实验：在图甲所示的装置
中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射
后的偏折程度，此时，他们是在探究液体透镜折光能力与 液体种类 是否有关，在此探究过程中保持液体
透镜的凸起程度，即形状不变的具体原因是 ．
（4）利用液体透镜还可以探究哪些问题？（写出一个即可） ．
27．（2014•安徽）凸透镜的成像规律可以通过画光路图去理解．在光路图中凸透镜用图a表示，O点为光心，
F为焦点．图b中A′B′是物体AB经透镜所成的像．
（1）请画出图b中两条入射光线的出射光线，完成成像光路图；
（2）在图b中，物距用u表示，即u=BO；像距用v表示，即v=OB′；焦距用f表示，即f=OF．请运用几何知识
证明：
