一、探究光的反射定律
1．在“探究光的反射规律”的实验中
(1)如图甲，当 E、F 在同一平面上时，让入射光线 AO
沿纸板E射向镜面，在F上可看到反射光线OB，测出入
射角和反射角的大小；改变入射光线的方向，再观测几
组入射角和反射角，这样做的目的是为了比较______。
若将AO向ON 靠近，则OB____(选填“靠近”或“远离”)ON．

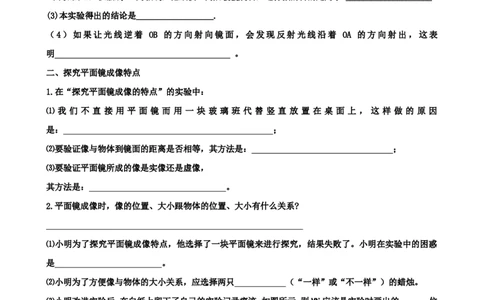

(2)如图乙，以法线ON为轴线，把纸板F向后缓慢旋转，这样做的目的是为了:____________________.
(3)本实验得出的结论是__________________.
（4）如果让光线逆着 OB 的方向射向镜面，会发现反射光线沿着 OA 的方向射出，这表
明 。
二、探究平面镜成像特点
1.在“探究平面镜成像的特点”的实验中：
⑴ 我 们 不 直 接 用 平 面 镜 而 用 一 块 玻 璃 班 代 替 竖 直 放 置 在 桌 面 上 ， 这 样 做 的 原 因
是： ；
⑵要验证像与物体到镜面的距离是否相等，其方法是： ；
⑶要验证平面镜所成的像是实像还是虚像，
其方法是： 。
2.平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系?
⑴小明为了探究平面镜成像特点，他选择了一块平面镜来进行探究，结果失败了。小明在实验中的困惑
是 。
⑵小明为了方便像与物体的大小关系，应选择两只 （“一样”或“不一样”）的蜡烛。
⑶小明改进实验后，在白纸上留下了自己的实验记录痕迹，如图所示，则MN应该是实验时画出的 位
置，A、B是两次实验中 所在的位置。
⑷小明在交流过程中提到“第三次实验时自己无论怎样移动蜡烛，始终未
能找到像的位置”请评估他失败的原因可能是： 。
3.小明在“探究平面镜成像的特点”的实验中：
⑴ 在 探 究 活 动 中 ， 对 玻 璃 板 放 置 的 要 求
是 ；
1(2)观察像时，发现两个像，这是___ ___造成的；
⑶如果在图中像的位置放一长白纸板做屏幕，则白纸板上将 （“有”或“没有”）蜡烛的
像。
⑷实验中拿一只大小完全相同的蜡烛在玻璃板后面移动，直到看上去它跟像完全重
合，这里应用了 法，这一实验说明（ ）
(5)如果将蜡烛向靠近镜面的方向移动，那么像的大小将______(填“变大”、“变小”
或“不变”)。
（6）小明探究时做了三次实验，这样做的目的是： 。

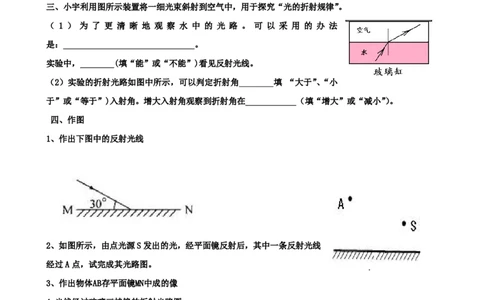

三、小宇利用图所示装置将一细光束斜射到空气中，用于探究“光的折射规律”。
（ 1 ） 为 了 更 清 晰 地 观 察 水 中 的 光 路 。 可 以 采 用 的 办 法
是： 。
实验中， (填“能”或“不能”)看见反射光线。
（2）实验的折射光路如图中所示，可以判定折射角 填 “大于”、“小
于”或“等于”)入射角。增大入射角观察到折射角在 （填“增大”或“减小”）。
四、作图
1、作出下图中的反射光线
2、如图所示，由点光源S发出的光，经平面镜反射后，其中一条反射光线
经过A点，试完成其光路图。
3、作出物体AB存平面镜MN中成的像
4．光线经过玻璃三棱镜的折射光路图。
5、用光的反射定律作出发光点S 在平面镜中的像．．
