光现象作图和实验探究
一、光现象作图：
1、如图1所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，
请在图中作出平面镜并完成光路图。
图1

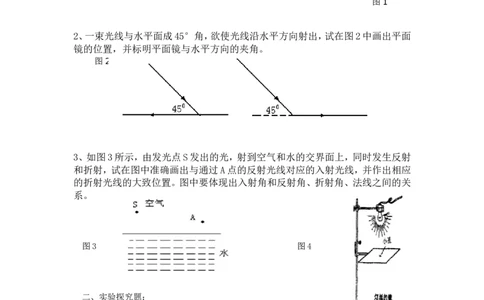

2、一束光线与水平面成45°角，欲使光线沿水平方向射出，试在图2中画出平面
镜的位置，并标明平面镜与水平方向的夹角。
图2
3、如图3所示，由发光点S发出的光，射到空气和水的交界面上，同时发生反射
和折射，试在图中准确画出与通过A点的反射光线对应的入射光线，并作出相应
的折射光线的大致位置。图中要体现出入射角和反射角、折射角、法线之间的关
系。
图3 图4
二、实验探究题：
4、如图4在桌面上放一张白纸作光屏，把一张中心有
小孔的硬纸片放在白炽灯和光屏之间，并固定在支架上。
（1）闭合电灯开关，即可在光屏上看到灯丝的 像（填“虚”或
“实”），且像的开口处与灯丝的开口处方向 （填“相同”或“相
反”），说明像是 （填“倒立”或“正立”）的。若向上或向下移
动小孔的位置，则在光屏上所成像的大小将 （填“不变”或
“改变”）。
1（2）若将小孔分别改为小方形，矩形，三角形，则其成像形状
（ 填 “ 不 变 ” 或 “ 改 变 ” ） ， 说 明
。
5、小明通过实验研究光从水中射入空气中的现象，图5是他根据实验现象画的光
路图，改变入射角的大小，他发现空气中的折射光线与法线的夹角随入射角的增
大而增大。你猜想，当入射角增大到一定程度时，会出现的现象是
，
你猜想的依据是
。
图5

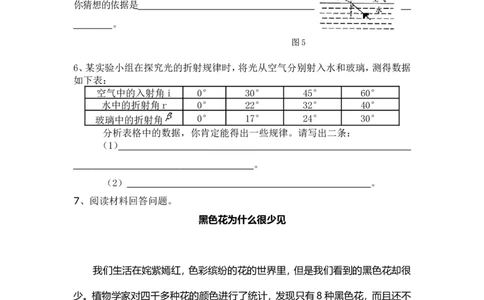

6、某实验小组在探究光的折射规律时，将光从空气分别射入水和玻璃，测得数据
如下表：
空气中的入射角i 0° 30° 45° 60°
水中的折射角r 0° 22° 32° 40°
玻璃中的折射角 0° 17° 24° 30°
分析表格中的数据，你肯定能得出一些规律。请写出二条：
（1）
。
（2） 。
7、阅读材料回答问题。
黑色花为什么很少见
我们生活在姹紫嫣红，色彩缤纷的花的世界里，但是我们看到的黑色花却很
少。植物学家对四千多种花的颜色进行了统计，发现只有8种黑色花，而且还不
是纯正的黑色，只是偏紫色而已。为什么会出现这种现象呢了原来花的颜色与太
阳光及花瓣反射、吸收光有关．太阳光是由七种色光（红、橙、黄、绿、蓝、靛、紫）
组成。光的颜色不同，其热效应不同．有色不透明物体反射与它颜色相同的光，吸
收与它颜色不相同的光，黑色物体吸收各种颜色的光。花瓣比较柔嫩，为了生存，
2避免受高温伤害，它们吸收热效应较弱的光，而反射热效应较强的光．这就是我
们看到红、橙、黄色花多，而蓝、紫色花较少的缘故。若吸收七种色光，受高温伤害
就更大，花也更难生存，所以黑色花很少。
请回答下列问题：
（1）红花反射什么颜色的光，吸收什么颜色的光。
答： 。
（2）材料中提到“光颜色不同，热效应不同”，请你比较红色光与蓝色光的
热效应强弱。
答： 。
（3）材料中没有提到白花，请你推断白花反射、吸收色光的情况。
答： 。
