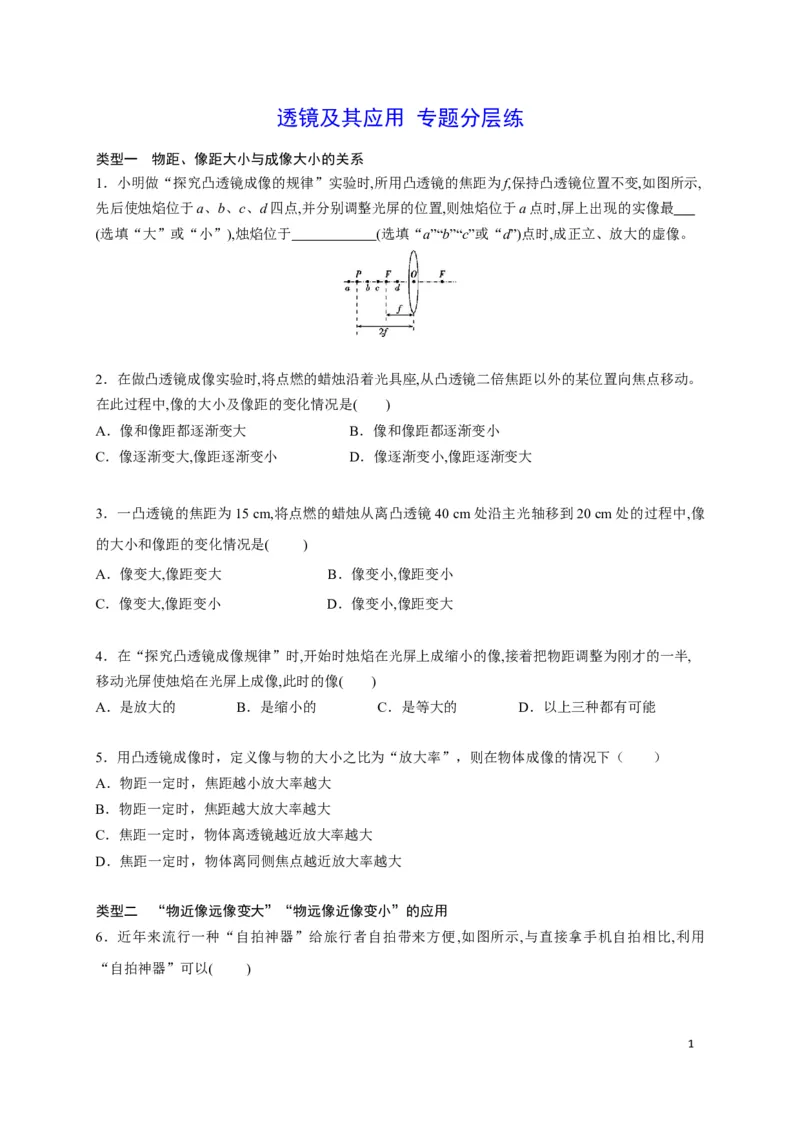

透镜及其应用 专题分层练
类型一 物距、像距大小与成像大小的关系
1．小明做“探究凸透镜成像的规律”实验时,所用凸透镜的焦距为f,保持凸透镜位置不变,如图所示,
先后使烛焰位于a、b、c、d四点,并分别调整光屏的位置,则烛焰位于a点时,屏上出现的实像最
(选填“大”或“小”),烛焰位于 (选填“a”“b”“c”或“d”)点时,成正立、放大的虚像。
2．在做凸透镜成像实验时,将点燃的蜡烛沿着光具座,从凸透镜二倍焦距以外的某位置向焦点移动。
在此过程中,像的大小及像距的变化情况是( )
A．像和像距都逐渐变大 B．像和像距都逐渐变小
C．像逐渐变大,像距逐渐变小 D．像逐渐变小,像距逐渐变大
3．一凸透镜的焦距为15 cm,将点燃的蜡烛从离凸透镜40 cm处沿主光轴移到20 cm处的过程中,像
的大小和像距的变化情况是(B A)
A．像变大,像距变大 B．像变小,像距变小
C．像变大,像距变小 D．像变小,像距变大
4．在“探究凸透镜成像规律”时,开始时烛焰在光屏上成缩小的像,接着把物距调整为刚才的一半,
移动光屏使烛焰在光屏上成像,此时的像( )
A．是放大的 B．是缩小的 C．是等大的 D．以上三种都有可能
5．用凸透镜成像时，定义像与物的大小之比为“放大率”，则在物体成像的情况下（ ）
A．物距一定时，焦距越小放大率越大
B．物距一定时，焦距越大放大率越大
C．焦距一定时，物体离透镜越近放大率越大
D．焦距一定时，物体离同侧焦点越近放大率越大
类型二 “物近像远像变大”“物远像近像变小”的应用

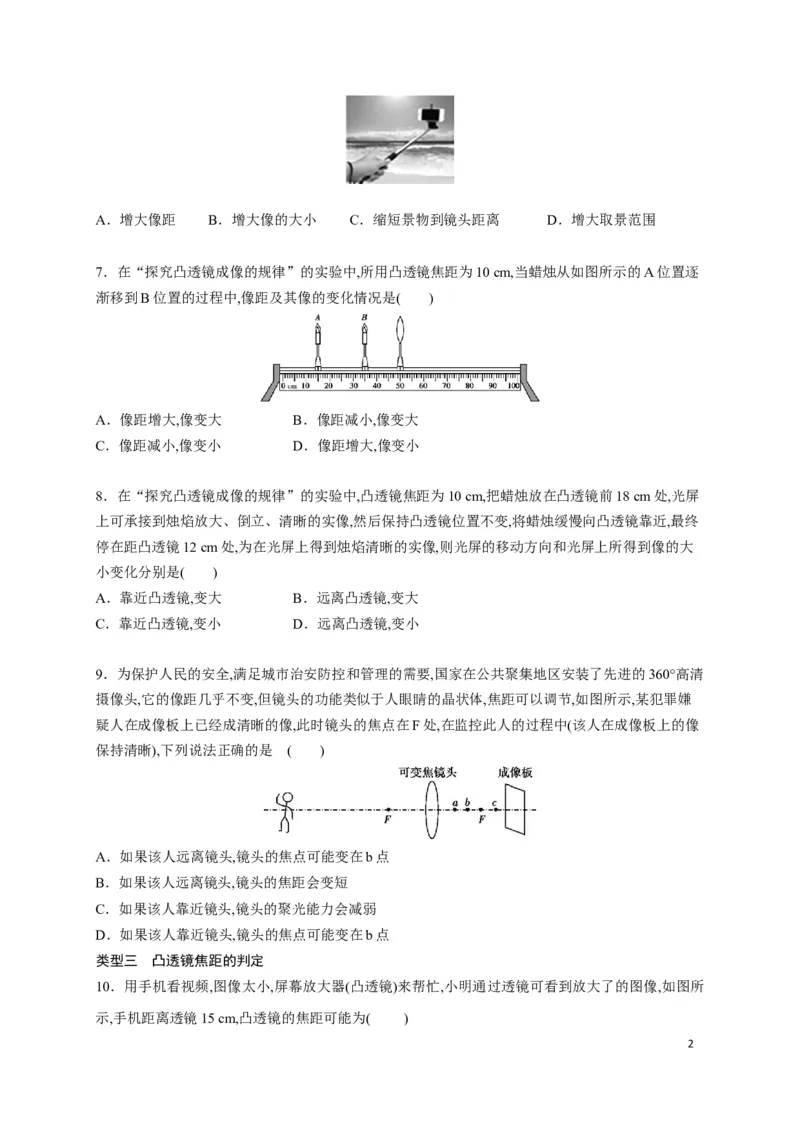

6．近年来流行一种“自拍神器”给旅行者自拍带来方便,如图所示,与直接拿手机自拍相比,利用
“自拍神器”可以(B D)
1A．增大像距 B．增大像的大小 C．缩短景物到镜头距离 D．增大取景范围
7．在“探究凸透镜成像的规律”的实验中,所用凸透镜焦距为10 cm,当蜡烛从如图所示的A位置逐
渐移到B位置的过程中,像距及其像的变化情况是( )
A．像距增大,像变大 B．像距减小,像变大
C．像距减小,像变小 D．像距增大,像变小
8．在“探究凸透镜成像的规律”的实验中,凸透镜焦距为10 cm,把蜡烛放在凸透镜前18 cm处,光屏
上可承接到烛焰放大、倒立、清晰的实像,然后保持凸透镜位置不变,将蜡烛缓慢向凸透镜靠近,最终
停在距凸透镜12 cm处,为在光屏上得到烛焰清晰的实像,则光屏的移动方向和光屏上所得到像的大
小变化分别是( )
A．靠近凸透镜,变大 B．远离凸透镜,变大
C．靠近凸透镜,变小 D．远离凸透镜,变小
9．为保护人民的安全,满足城市治安防控和管理的需要,国家在公共聚集地区安装了先进的360°高清
摄像头,它的像距几乎不变,但镜头的功能类似于人眼睛的晶状体,焦距可以调节,如图所示,某犯罪嫌
疑人在成像板上已经成清晰的像,此时镜头的焦点在F处,在监控此人的过程中(该人在成像板上的像
保持清晰),下列说法正确的是 ( )
A．如果该人远离镜头,镜头的焦点可能变在b点
B．如果该人远离镜头,镜头的焦距会变短
C．如果该人靠近镜头,镜头的聚光能力会减弱
D．如果该人靠近镜头,镜头的焦点可能变在b点
类型三 凸透镜焦距的判定

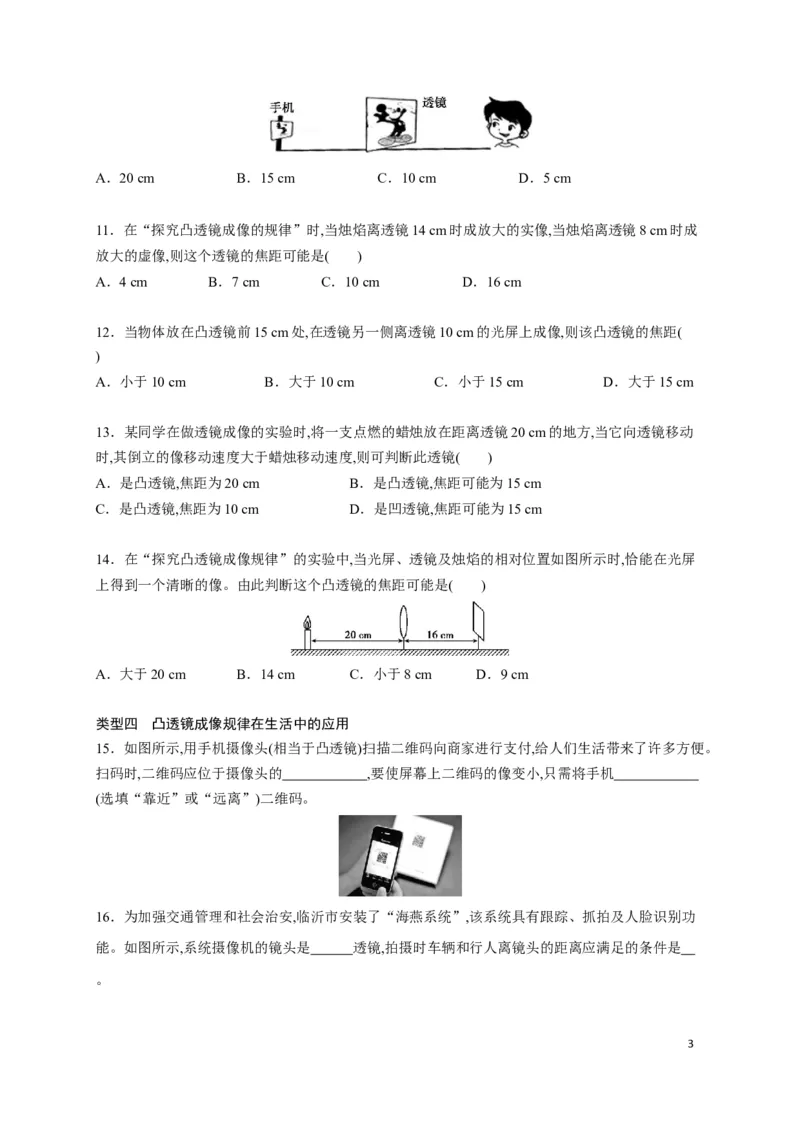

10．用手机看视频,图像太小,屏幕放大器(凸透镜)来帮忙,小明通过透镜可看到放大了的图像,如图所
示,手机距离透镜15 cm,凸透镜的焦距可能为(B A)
2A．20 cm B．15 cm C．10 cm D．5 cm
11．在“探究凸透镜成像的规律”时,当烛焰离透镜14 cm时成放大的实像,当烛焰离透镜8 cm时成
放大的虚像,则这个透镜的焦距可能是( )
A．4 cm B．7 cm C．10 cm D．16 cm

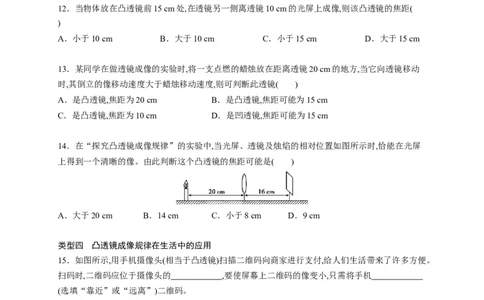

12．当物体放在凸透镜前15 cm处,在透镜另一侧离透镜10 cm的光屏上成像,则该凸透镜的焦距(
)
A．小于10 cm B．大于10 cm C．小于15 cm D．大于15 cm
13．某同学在做透镜成像的实验时,将一支点燃的蜡烛放在距离透镜20 cm的地方,当它向透镜移动
时,其倒立的像移动速度大于蜡烛移动速度,则可判断此透镜( )
A．是凸透镜,焦距为20 cm B．是凸透镜,焦距可能为15 cm
C．是凸透镜,焦距为10 cm D．是凹透镜,焦距可能为15 cm
14．在“探究凸透镜成像规律”的实验中,当光屏、透镜及烛焰的相对位置如图所示时,恰能在光屏
上得到一个清晰的像。由此判断这个凸透镜的焦距可能是( )
A．大于20 cm B．14 cm C．小于8 cm D．9 cm
类型四 凸透镜成像规律在生活中的应用
15．如图所示,用手机摄像头(相当于凸透镜)扫描二维码向商家进行支付,给人们生活带来了许多方便。
扫码时,二维码应位于摄像头的 ,要使屏幕上二维码的像变小,只需将手机
(选填“靠近”或“远离”)二维码。
16．为加强交通管理和社会治安,临沂市安装了“海燕系统”,该系统具有跟踪、抓拍及人脸识别功
能。如图所示,系统摄像机的镜头是 透镜,拍摄时车辆和行人离镜头的距离应满足的条件是
。

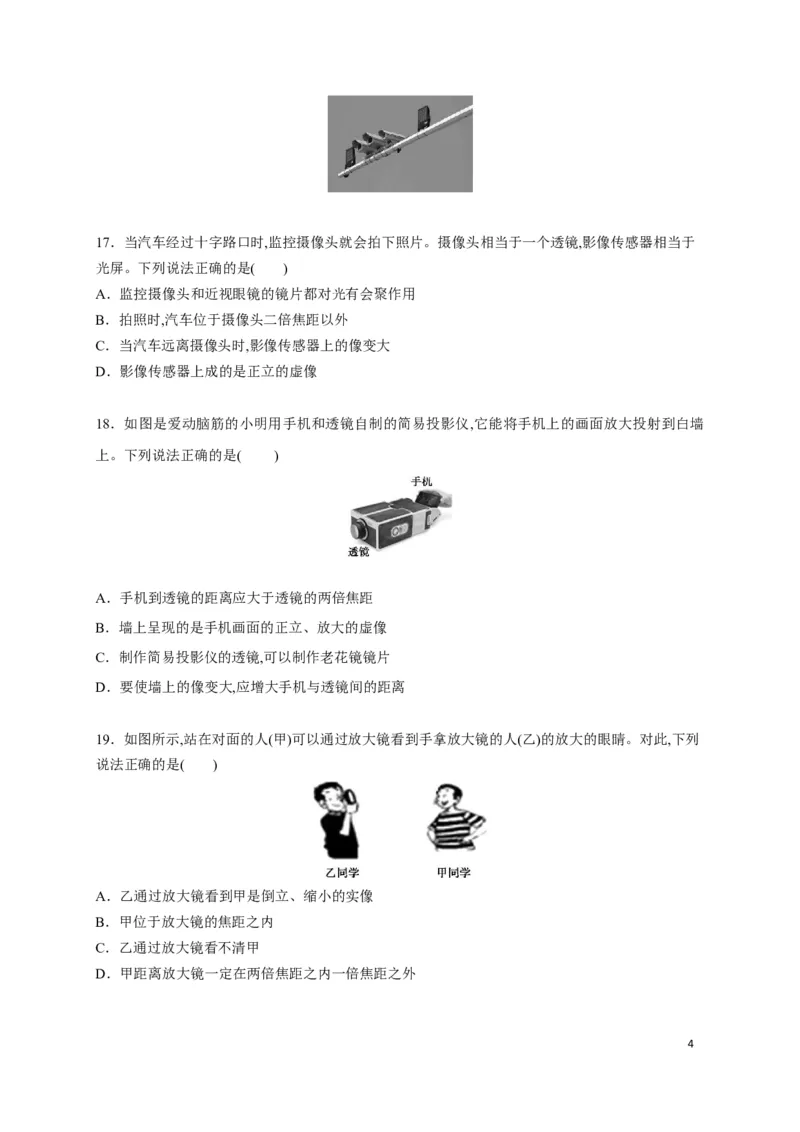

317．当汽车经过十字路口时,监控摄像头就会拍下照片。摄像头相当于一个透镜,影像传感器相当于
光屏。下列说法正确的是( )
A．监控摄像头和近视眼镜的镜片都对光有会聚作用
B．拍照时,汽车位于摄像头二倍焦距以外
C．当汽车远离摄像头时,影像传感器上的像变大
D．影像传感器上成的是正立的虚像

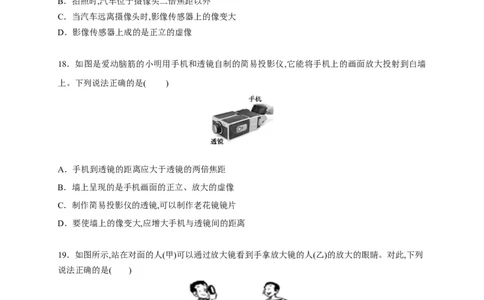

18．如图是爱动脑筋的小明用手机和透镜自制的简易投影仪,它能将手机上的画面放大投射到白墙
上。下列说法正确的是(CB )
A．手机到透镜的距离应大于透镜的两倍焦距
B．墙上呈现的是手机画面的正立、放大的虚像
C．制作简易投影仪的透镜,可以制作老花镜镜片
D．要使墙上的像变大,应增大手机与透镜间的距离
19．如图所示,站在对面的人(甲)可以通过放大镜看到手拿放大镜的人(乙)的放大的眼睛。对此,下列
说法正确的是( )
A．乙通过放大镜看到甲是倒立、缩小的实像
B．甲位于放大镜的焦距之内
C．乙通过放大镜看不清甲
D．甲距离放大镜一定在两倍焦距之内一倍焦距之外

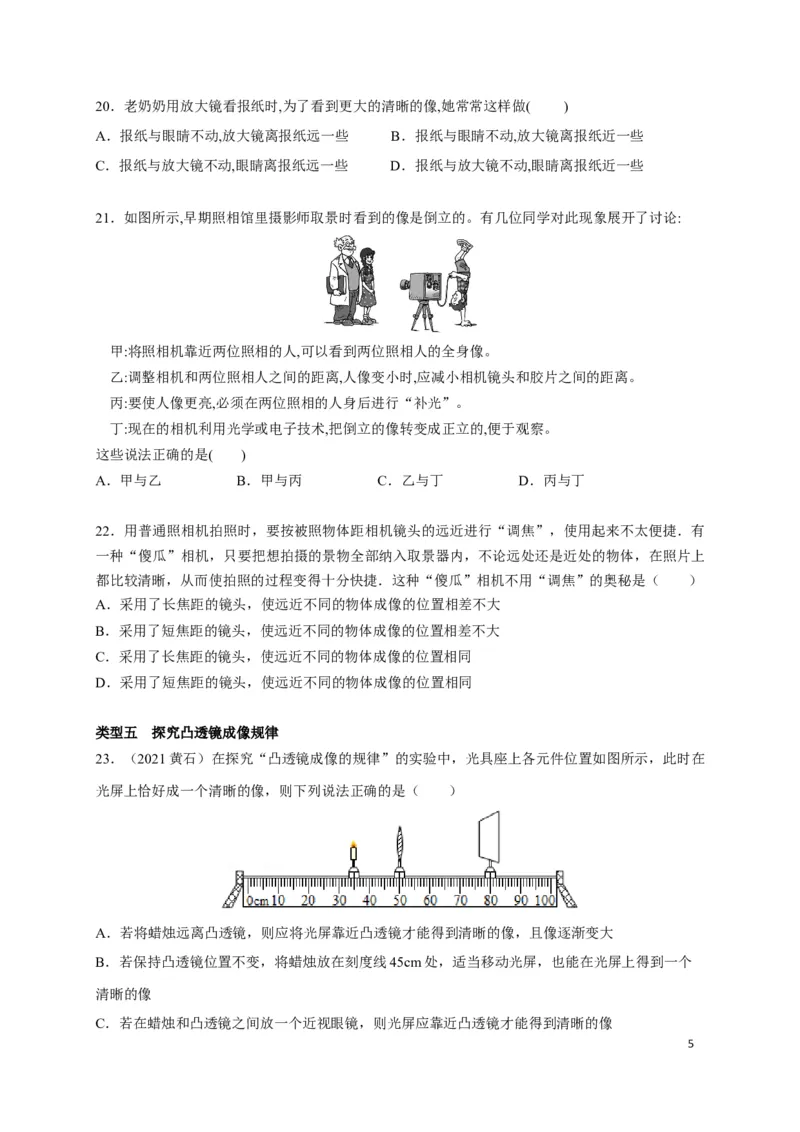

420．老奶奶用放大镜看报纸时,为了看到更大的清晰的像,她常常这样做(B A)
A．报纸与眼睛不动,放大镜离报纸远一些 B．报纸与眼睛不动,放大镜离报纸近一些
C．报纸与放大镜不动,眼睛离报纸远一些 D．报纸与放大镜不动,眼睛离报纸近一些
21．如图所示,早期照相馆里摄影师取景时看到的像是倒立的。有几位同学对此现象展开了讨论:
甲:将照相机靠近两位照相的人,可以看到两位照相人的全身像。
乙:调整相机和两位照相人之间的距离,人像变小时,应减小相机镜头和胶片之间的距离。
丙:要使人像更亮,必须在两位照相的人身后进行“补光”。
丁:现在的相机利用光学或电子技术,把倒立的像转变成正立的,便于观察。
这些说法正确的是( )
A．甲与乙 B．甲与丙 C．乙与丁 D．丙与丁
22．用普通照相机拍照时，要按被照物体距相机镜头的远近进行“调焦”，使用起来不太便捷．有
一种“傻瓜”相机，只要把想拍摄的景物全部纳入取景器内，不论远处还是近处的物体，在照片上
都比较清晰，从而使拍照的过程变得十分快捷．这种“傻瓜”相机不用“调焦”的奥秘是（ ）
A．采用了长焦距的镜头，使远近不同的物体成像的位置相差不大
B．采用了短焦距的镜头，使远近不同的物体成像的位置相差不大
C．采用了长焦距的镜头，使远近不同的物体成像的位置相同
D．采用了短焦距的镜头，使远近不同的物体成像的位置相同
类型五 探究凸透镜成像规律
23．（2021黄石）在探究“凸透镜成像的规律”的实验中，光具座上各元件位置如图所示，此时在
光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
A．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大
B．若保持凸透镜位置不变，将蜡烛放在刻度线45cm处，适当移动光屏，也能在光屏上得到一个
清晰的像
C．若在蜡烛和凸透镜之间放一个近视眼镜，则光屏应靠近凸透镜才能得到清晰的像
5D．图中此时成像原理与显微镜物镜的成像原理相同

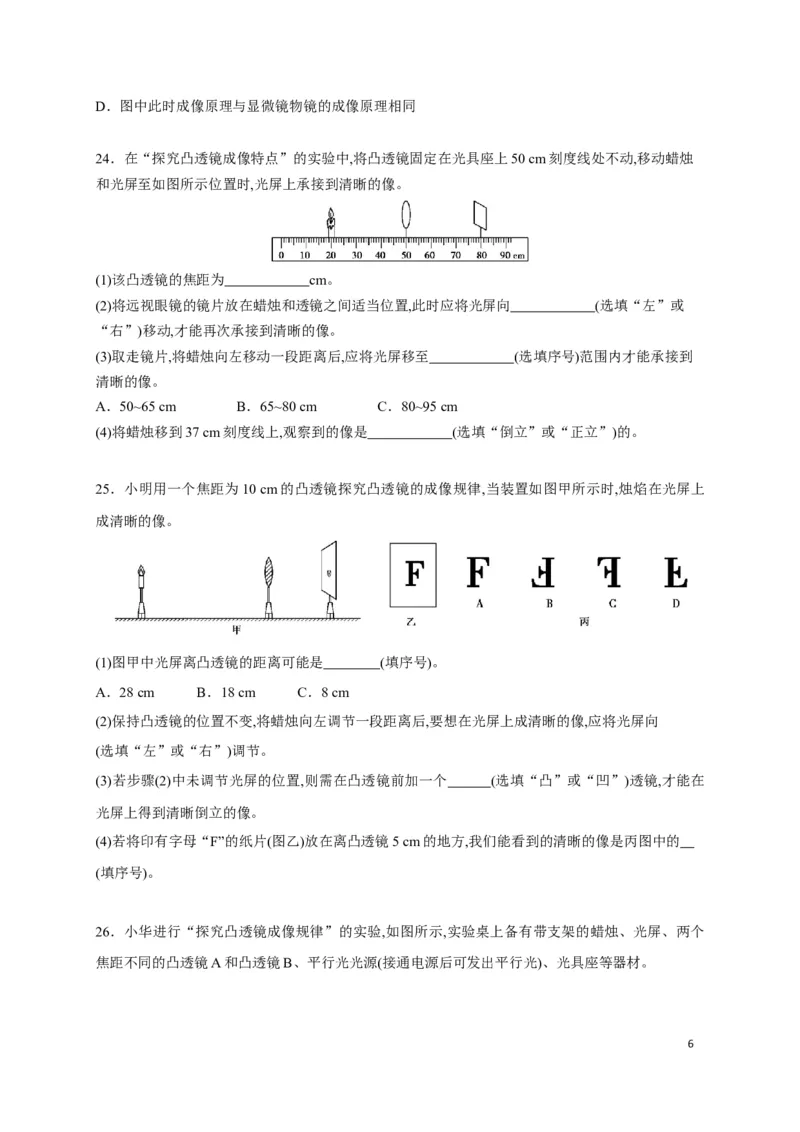

24．在“探究凸透镜成像特点”的实验中,将凸透镜固定在光具座上50 cm刻度线处不动,移动蜡烛
和光屏至如图所示位置时,光屏上承接到清晰的像。
(1)该凸透镜的焦距为 cm。
(2)将远视眼镜的镜片放在蜡烛和透镜之间适当位置,此时应将光屏向 (选填“左”或
“右”)移动,才能再次承接到清晰的像。
(3)取走镜片,将蜡烛向左移动一段距离后,应将光屏移至 (选填序号)范围内才能承接到
清晰的像。
A．50~65 cm B．65~80 cm C．80~95 cm
(4)将蜡烛移到37 cm刻度线上,观察到的像是 (选填“倒立”或“正立”)的。
25．小明用一个焦距为10 cm的凸透镜探究凸透镜的成像规律,当装置如图甲所示时,烛焰在光屏上
成清晰的像。
(1)图甲中光屏离凸透镜的距离可能是 (填序号)。
A．28 cm B．18 cm C．8 cm
(2)保持凸透镜的位置不变,将蜡烛向左调节一段距离后,要想在光屏上成清晰的像,应将光屏向
(选填“左”或“右”)调节。
(3)若步骤(2)中未调节光屏的位置,则需在凸透镜前加一个 (选填“凸”或“凹”)透镜,才能在
光屏上得到清晰倒立的像。
(4)若将印有字母“F”的纸片(图乙)放在离凸透镜5 cm的地方,我们能看到的清晰的像是丙图中的
(填序号)。
26．小华进行“探究凸透镜成像规律”的实验,如图所示,实验桌上备有带支架的蜡烛、光屏、两个
焦距不同的凸透镜A和凸透镜B、平行光光源(接通电源后可发出平行光)、光具座等器材。

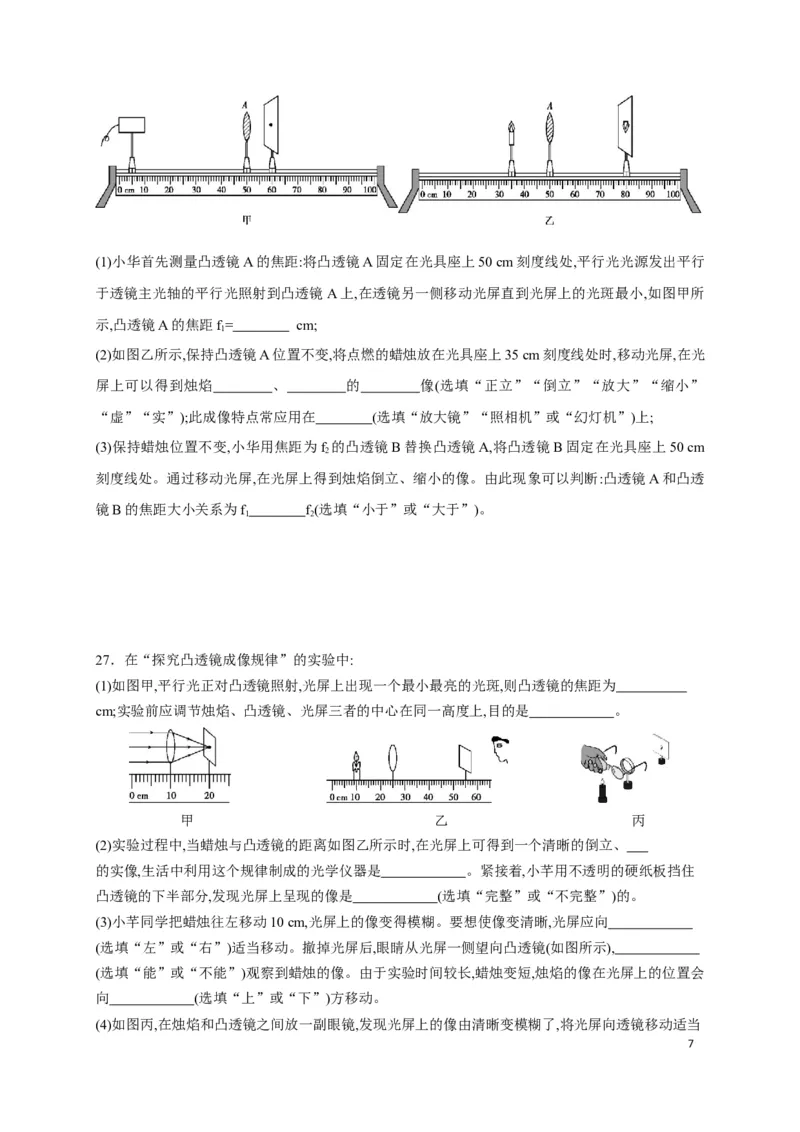

6(1)小华首先测量凸透镜A的焦距:将凸透镜A固定在光具座上50 cm刻度线处,平行光光源发出平行
于透镜主光轴的平行光照射到凸透镜A上,在透镜另一侧移动光屏直到光屏上的光斑最小,如图甲所
示,凸透镜A的焦距f= cm;
1
(2)如图乙所示,保持凸透镜A位置不变,将点燃的蜡烛放在光具座上35 cm刻度线处时,移动光屏,在光
屏上可以得到烛焰 、 的 像(选填“正立”“倒立”“放大”“缩小”
“虚”“实”);此成像特点常应用在 (选填“放大镜”“照相机”或“幻灯机”)上;
(3)保持蜡烛位置不变,小华用焦距为f 的凸透镜B替换凸透镜A,将凸透镜B固定在光具座上50 cm
2
刻度线处。通过移动光屏,在光屏上得到烛焰倒立、缩小的像。由此现象可以判断:凸透镜A和凸透
镜B的焦距大小关系为f f(选填“小于”或“大于”)。
1 2
27．在“探究凸透镜成像规律”的实验中:
(1)如图甲,平行光正对凸透镜照射,光屏上出现一个最小最亮的光斑,则凸透镜的焦距为
cm;实验前应调节烛焰、凸透镜、光屏三者的中心在同一高度上,目的是 。
甲 乙 丙
(2)实验过程中,当蜡烛与凸透镜的距离如图乙所示时,在光屏上可得到一个清晰的倒立、
的实像,生活中利用这个规律制成的光学仪器是 。紧接着,小芊用不透明的硬纸板挡住
凸透镜的下半部分,发现光屏上呈现的像是 (选填“完整”或“不完整”)的。
(3)小芊同学把蜡烛往左移动10 cm,光屏上的像变得模糊。要想使像变清晰,光屏应向
(选填“左”或“右”)适当移动。撤掉光屏后,眼睛从光屏一侧望向凸透镜(如图所示),
(选填“能”或“不能”)观察到蜡烛的像。由于实验时间较长,蜡烛变短,烛焰的像在光屏上的位置会
向 (选填“上”或“下”)方移动。
(4)如图丙,在烛焰和凸透镜之间放一副眼镜,发现光屏上的像由清晰变模糊了,将光屏向透镜移动适当
7距离后光屏上再次呈现清晰的像,则该眼镜是 (选填“近视”或“远视”)眼镜。

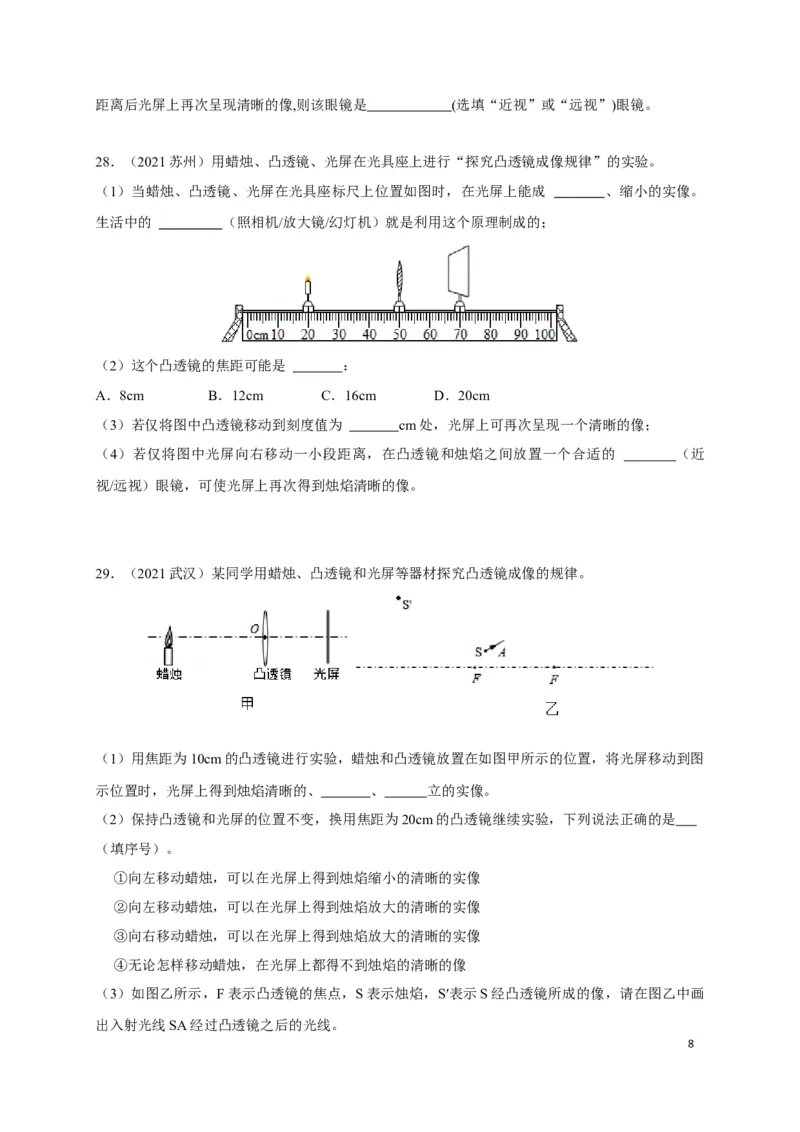

28．（2021苏州）用蜡烛、凸透镜、光屏在光具座上进行“探究凸透镜成像规律”的实验。
（1）当蜡烛、凸透镜、光屏在光具座标尺上位置如图时，在光屏上能成 、缩小的实像。
生活中的 （照相机/放大镜/幻灯机）就是利用这个原理制成的；
（2）这个凸透镜的焦距可能是 ：
A．8cm B．12cm C．16cm D．20cm
（3）若仅将图中凸透镜移动到刻度值为 cm处，光屏上可再次呈现一个清晰的像；
（4）若仅将图中光屏向右移动一小段距离，在凸透镜和烛焰之间放置一个合适的 （近
视/远视）眼镜，可使光屏上再次得到烛焰清晰的像。
29．（2021武汉）某同学用蜡烛、凸透镜和光屏等器材探究凸透镜成像的规律。
（1）用焦距为10cm的凸透镜进行实验，蜡烛和凸透镜放置在如图甲所示的位置，将光屏移动到图
示位置时，光屏上得到烛焰清晰的、 、 立的实像。
（2）保持凸透镜和光屏的位置不变，换用焦距为20cm的凸透镜继续实验，下列说法正确的是
（填序号）。
①向左移动蜡烛，可以在光屏上得到烛焰缩小的清晰的实像
②向左移动蜡烛，可以在光屏上得到烛焰放大的清晰的实像
③向右移动蜡烛，可以在光屏上得到烛焰放大的清晰的实像
④无论怎样移动蜡烛，在光屏上都得不到烛焰的清晰的像
（3）如图乙所示，F表示凸透镜的焦点，S表示烛焰，S′表示S经凸透镜所成的像，请在图乙中画
出入射光线SA经过凸透镜之后的光线。
