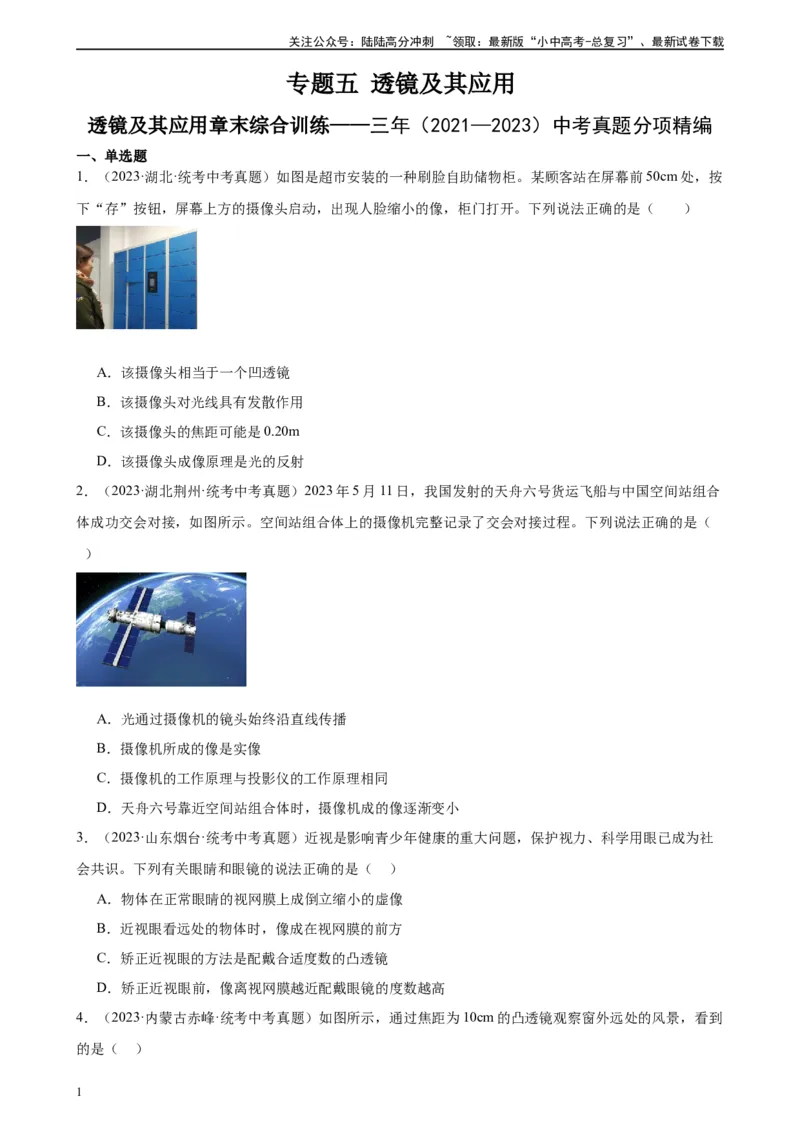

专题五 透镜及其应用
透镜及其应用章末综合训练——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·湖北·统考中考真题）如图是超市安装的一种刷脸自助储物柜。某顾客站在屏幕前50cm处，按
下“存”按钮，屏幕上方的摄像头启动，出现人脸缩小的像，柜门打开。下列说法正确的是（ ）
A．该摄像头相当于一个凹透镜
B．该摄像头对光线具有发散作用
C．该摄像头的焦距可能是0.20m
D．该摄像头成像原理是光的反射
2．（2023·湖北荆州·统考中考真题）2023年5月11日，我国发射的天舟六号货运飞船与中国空间站组合
体成功交会对接，如图所示。空间站组合体上的摄像机完整记录了交会对接过程。下列说法正确的是（
）
A．光通过摄像机的镜头始终沿直线传播
B．摄像机所成的像是实像
C．摄像机的工作原理与投影仪的工作原理相同
D．天舟六号靠近空间站组合体时，摄像机成的像逐渐变小
3．（2023·山东烟台·统考中考真题）近视是影响青少年健康的重大问题，保护视力、科学用眼已成为社
会共识。下列有关眼睛和眼镜的说法正确的是（ ）
A．物体在正常眼睛的视网膜上成倒立缩小的虚像
B．近视眼看远处的物体时，像成在视网膜的前方
C．矫正近视眼的方法是配戴合适度数的凸透镜
D．矫正近视眼前，像离视网膜越近配戴眼镜的度数越高

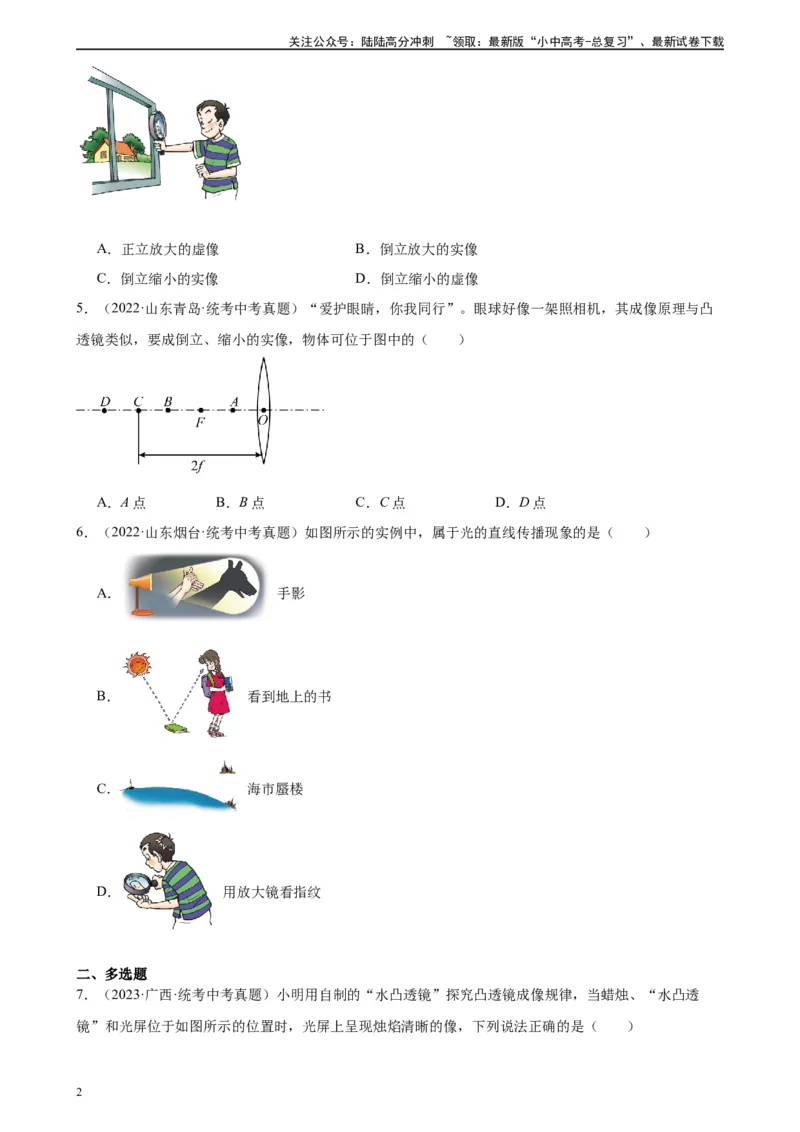

4．（2023·内蒙古赤峰·统考中考真题）如图所示，通过焦距为10cm的凸透镜观察窗外远处的风景，看到
的是（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．正立放大的虚像 B．倒立放大的实像
C．倒立缩小的实像 D．倒立缩小的虚像
5．（2022·山东青岛·统考中考真题）“爱护眼睛，你我同行”。眼球好像一架照相机，其成像原理与凸
透镜类似，要成倒立、缩小的实像，物体可位于图中的（ ）
A．A点 B．B点 C．C点 D．D点
6．（2022·山东烟台·统考中考真题）如图所示的实例中，属于光的直线传播现象的是（ ）
A． 手影
B． 看到地上的书
C． 海市蜃楼
D． 用放大镜看指纹
二、多选题

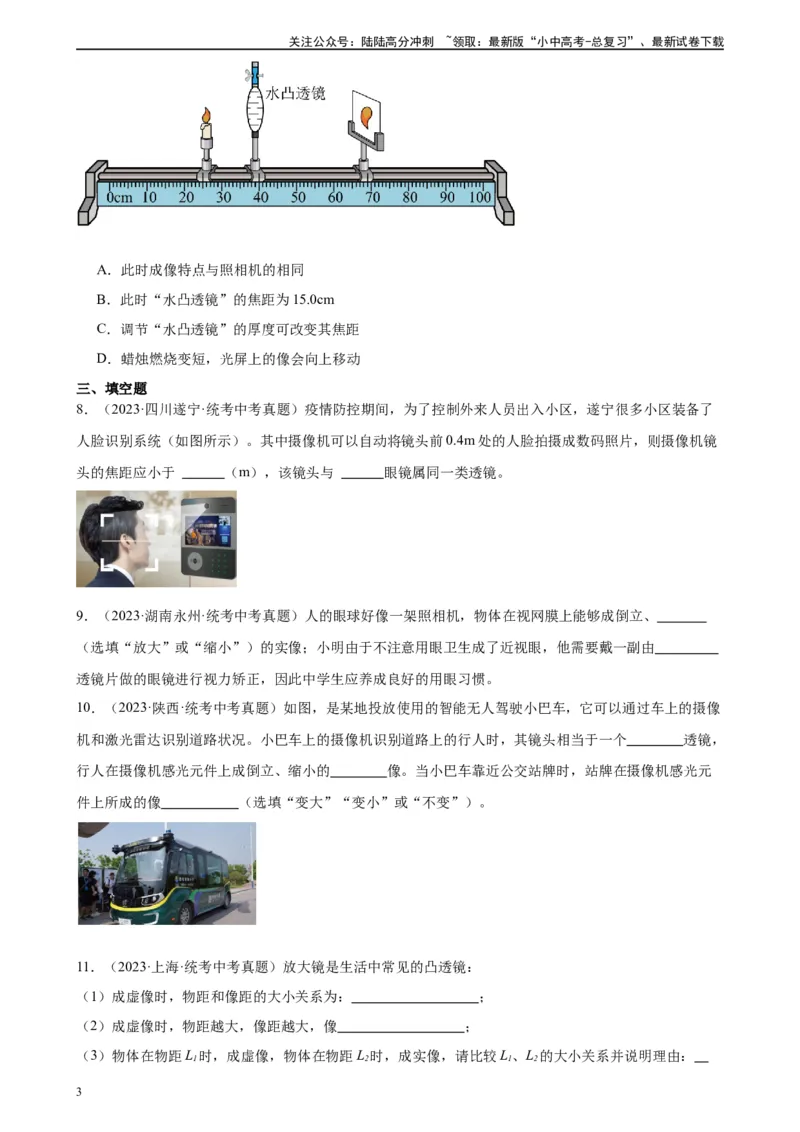

7．（2023·广西·统考中考真题）小明用自制的“水凸透镜”探究凸透镜成像规律，当蜡烛、“水凸透
镜”和光屏位于如图所示的位置时，光屏上呈现烛焰清晰的像，下列说法正确的是（ ）
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．此时成像特点与照相机的相同
B．此时“水凸透镜”的焦距为15.0cm
C．调节“水凸透镜”的厚度可改变其焦距
D．蜡烛燃烧变短，光屏上的像会向上移动
三、填空题
8．（2023·四川遂宁·统考中考真题）疫情防控期间，为了控制外来人员出入小区，遂宁很多小区装备了
人脸识别系统（如图所示）。其中摄像机可以自动将镜头前0.4m处的人脸拍摄成数码照片，则摄像机镜
头的焦距应小于 （m），该镜头与 眼镜属同一类透镜。
9．（2023·湖南永州·统考中考真题）人的眼球好像一架照相机，物体在视网膜上能够成倒立、
（选填“放大”或“缩小”）的实像；小明由于不注意用眼卫生成了近视眼，他需要戴一副由
透镜片做的眼镜进行视力矫正，因此中学生应养成良好的用眼习惯。
10．（2023·陕西·统考中考真题）如图，是某地投放使用的智能无人驾驶小巴车，它可以通过车上的摄像
机和激光雷达识别道路状况。小巴车上的摄像机识别道路上的行人时，其镜头相当于一个 透镜，
行人在摄像机感光元件上成倒立、缩小的 像。当小巴车靠近公交站牌时，站牌在摄像机感光元
件上所成的像 （选填“变大”“变小”或“不变”）。
11．（2023·上海·统考中考真题）放大镜是生活中常见的凸透镜：
（1）成虚像时，物距和像距的大小关系为： ；
（2）成虚像时，物距越大，像距越大，像 ；
（3）物体在物距L 时，成虚像，物体在物距L 时，成实像，请比较L、L 的大小关系并说明理由：
1 2 1 2
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
。

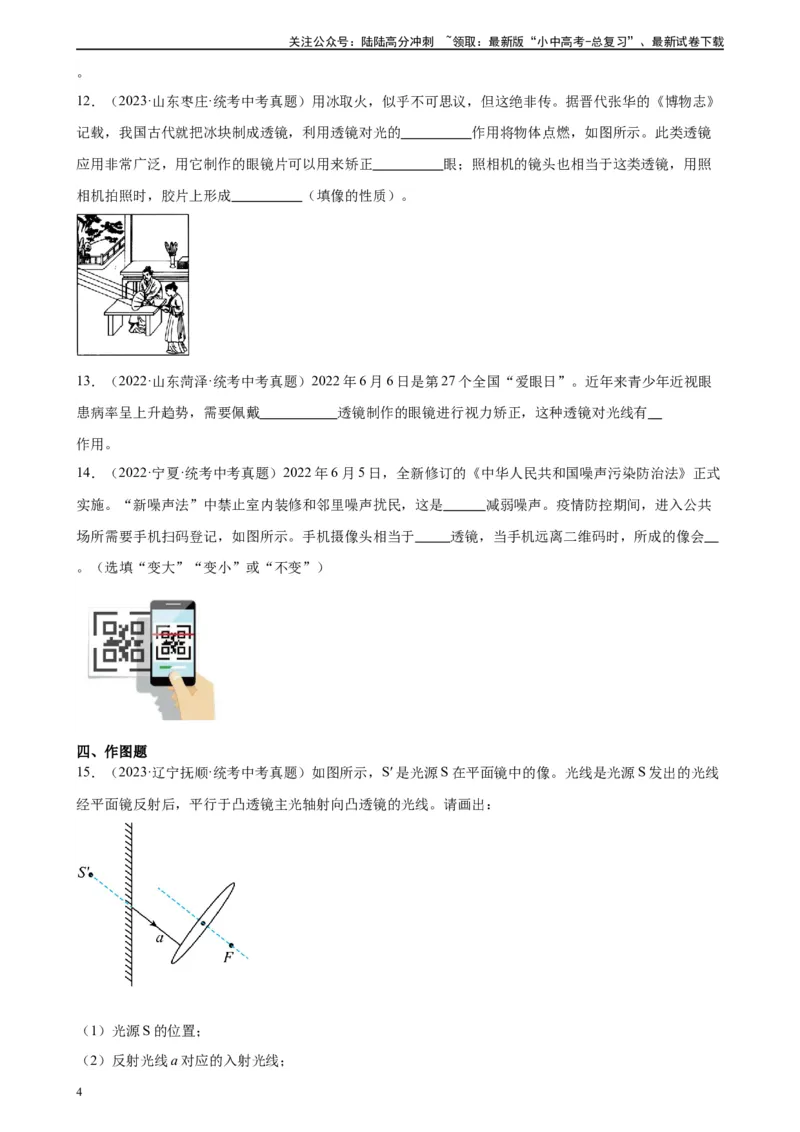

12．（2023·山东枣庄·统考中考真题）用冰取火，似乎不可思议，但这绝非传。据晋代张华的《博物志》
记载，我国古代就把冰块制成透镜，利用透镜对光的 作用将物体点燃，如图所示。此类透镜
应用非常广泛，用它制作的眼镜片可以用来矫正 眼；照相机的镜头也相当于这类透镜，用照
相机拍照时，胶片上形成 （填像的性质）。
13．（2022·山东菏泽·统考中考真题）2022年6月6日是第27个全国“爱眼日”。近年来青少年近视眼
患病率呈上升趋势，需要佩戴 透镜制作的眼镜进行视力矫正，这种透镜对光线有
作用。
14．（2022·宁夏·统考中考真题）2022年6月5日，全新修订的《中华人民共和国噪声污染防治法》正式
实施。“新噪声法”中禁止室内装修和邻里噪声扰民，这是 减弱噪声。疫情防控期间，进入公共
场所需要手机扫码登记，如图所示。手机摄像头相当于 透镜，当手机远离二维码时，所成的像会
。（选填“变大”“变小”或“不变”）
四、作图题
15．（2023·辽宁抚顺·统考中考真题）如图所示，Sʹ是光源S在平面镜中的像。光线是光源S发出的光线
经平面镜反射后，平行于凸透镜主光轴射向凸透镜的光线。请画出：
（1）光源S的位置；
（2）反射光线a对应的入射光线；
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

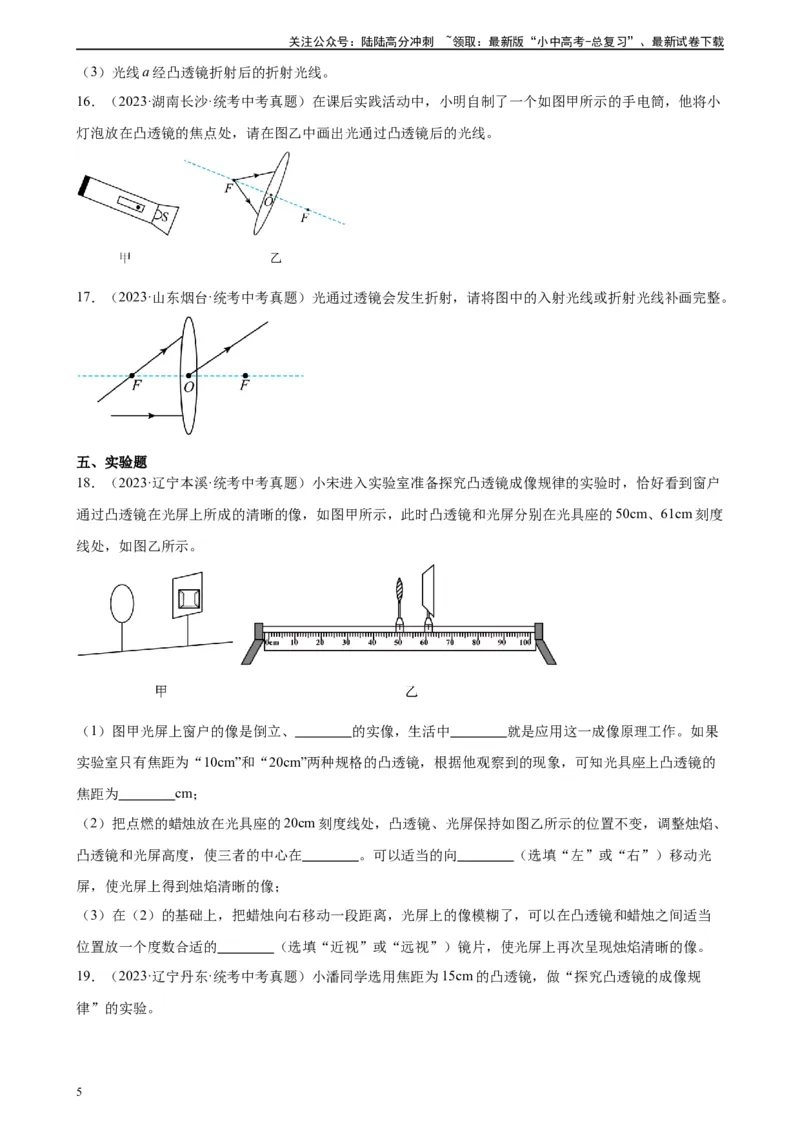

（3）光线a经凸透镜折射后的折射光线。
16．（2023·湖南长沙·统考中考真题）在课后实践活动中，小明自制了一个如图甲所示的手电筒，他将小
灯泡放在凸透镜的焦点处，请在图乙中画出光通过凸透镜后的光线。
17．（2023·山东烟台·统考中考真题）光通过透镜会发生折射，请将图中的入射光线或折射光线补画完整。
五、实验题
18．（2023·辽宁本溪·统考中考真题）小宋进入实验室准备探究凸透镜成像规律的实验时，恰好看到窗户
通过凸透镜在光屏上所成的清晰的像，如图甲所示，此时凸透镜和光屏分别在光具座的50cm、61cm刻度
线处，如图乙所示。
（1）图甲光屏上窗户的像是倒立、 的实像，生活中 就是应用这一成像原理工作。如果
实验室只有焦距为“10cm”和“20cm”两种规格的凸透镜，根据他观察到的现象，可知光具座上凸透镜的
焦距为 cm；
（2）把点燃的蜡烛放在光具座的20cm刻度线处，凸透镜、光屏保持如图乙所示的位置不变，调整烛焰、
凸透镜和光屏高度，使三者的中心在 。可以适当的向 （选填“左”或“右”）移动光
屏，使光屏上得到烛焰清晰的像；
（3）在（2）的基础上，把蜡烛向右移动一段距离，光屏上的像模糊了，可以在凸透镜和蜡烛之间适当
位置放一个度数合适的 （选填“近视”或“远视”）镜片，使光屏上再次呈现烛焰清晰的像。
19．（2023·辽宁丹东·统考中考真题）小潘同学选用焦距为15cm的凸透镜，做“探究凸透镜的成像规
律”的实验。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

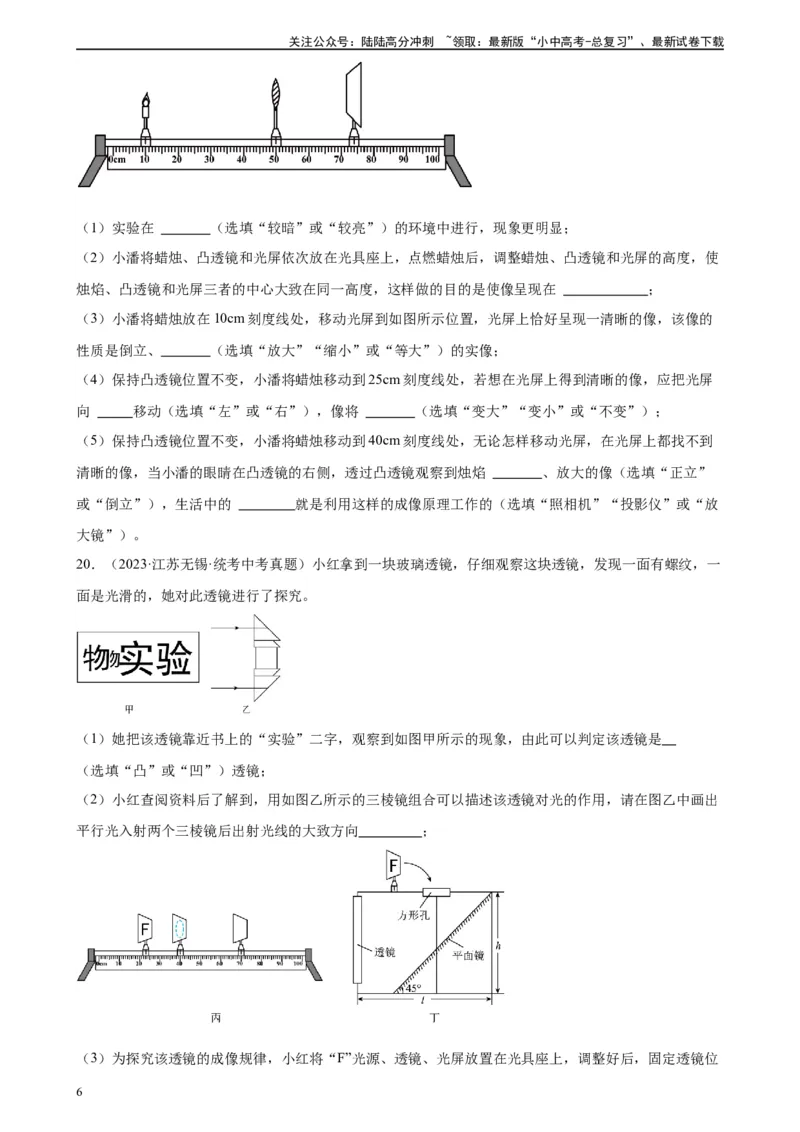

（1）实验在 （选填“较暗”或“较亮”）的环境中进行，现象更明显；
（2）小潘将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整蜡烛、凸透镜和光屏的高度，使
烛焰、凸透镜和光屏三者的中心大致在同一高度，这样做的目的是使像呈现在 ；
（3）小潘将蜡烛放在10cm刻度线处，移动光屏到如图所示位置，光屏上恰好呈现一清晰的像，该像的
性质是倒立、 （选填“放大”“缩小”或“等大”）的实像；
（4）保持凸透镜位置不变，小潘将蜡烛移动到25cm刻度线处，若想在光屏上得到清晰的像，应把光屏
向 移动（选填“左”或“右”），像将 （选填“变大”“变小”或“不变”）；
（5）保持凸透镜位置不变，小潘将蜡烛移动到40cm刻度线处，无论怎样移动光屏，在光屏上都找不到
清晰的像，当小潘的眼睛在凸透镜的右侧，透过凸透镜观察到烛焰 、放大的像（选填“正立”
或“倒立”），生活中的 就是利用这样的成像原理工作的（选填“照相机”“投影仪”或“放
大镜”）。
20．（2023·江苏无锡·统考中考真题）小红拿到一块玻璃透镜，仔细观察这块透镜，发现一面有螺纹，一
面是光滑的，她对此透镜进行了探究。
（1）她把该透镜靠近书上的“实验”二字，观察到如图甲所示的现象，由此可以判定该透镜是
（选填“凸”或“凹”）透镜；
（2）小红查阅资料后了解到，用如图乙所示的三棱镜组合可以描述该透镜对光的作用，请在图乙中画出
平行光入射两个三棱镜后出射光线的大致方向 ；
（3）为探究该透镜的成像规律，小红将“F”光源、透镜、光屏放置在光具座上，调整好后，固定透镜位
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
置，使“F”光源从距离透镜较远处逐次靠近透镜，每次都调节光屏到透镜的距离，使“F”光源在光屏上
成清晰的像，将结果记录在下表中，则该透镜的焦距为 。当“F”光源位于如图丙所
示位置时，光屏应适当向 （选填“左”或“右”）移动，才能在光屏上得到清晰的像。
像距
实验序号 物距 像的性质
1 30 15 倒立、缩小的像
2 20 20 倒立、等大的像
3 15 30 倒立、放大的像
（4）在了解了该透镜的成像规律后，小红用长方形不透明纸盒、平面镜、该透镜设计制作了一个投影仪，
其剖面图如图丁所示，平面镜与底面夹角为 ，平面镜的中心位于透镜的主光轴上，盒上方开一方形孔，
将“F”光源按照图示方式朝下平放在方形孔上、中心与平面镜中心在一条竖直线上，若盒子高度h为
，为保证在正对透镜前方的屏幕上能看到一个放大的投影，则盒子长度l的范围为
，屏幕上所成的图像形状是 。（选填“ ”、“ ”或“ ”）
