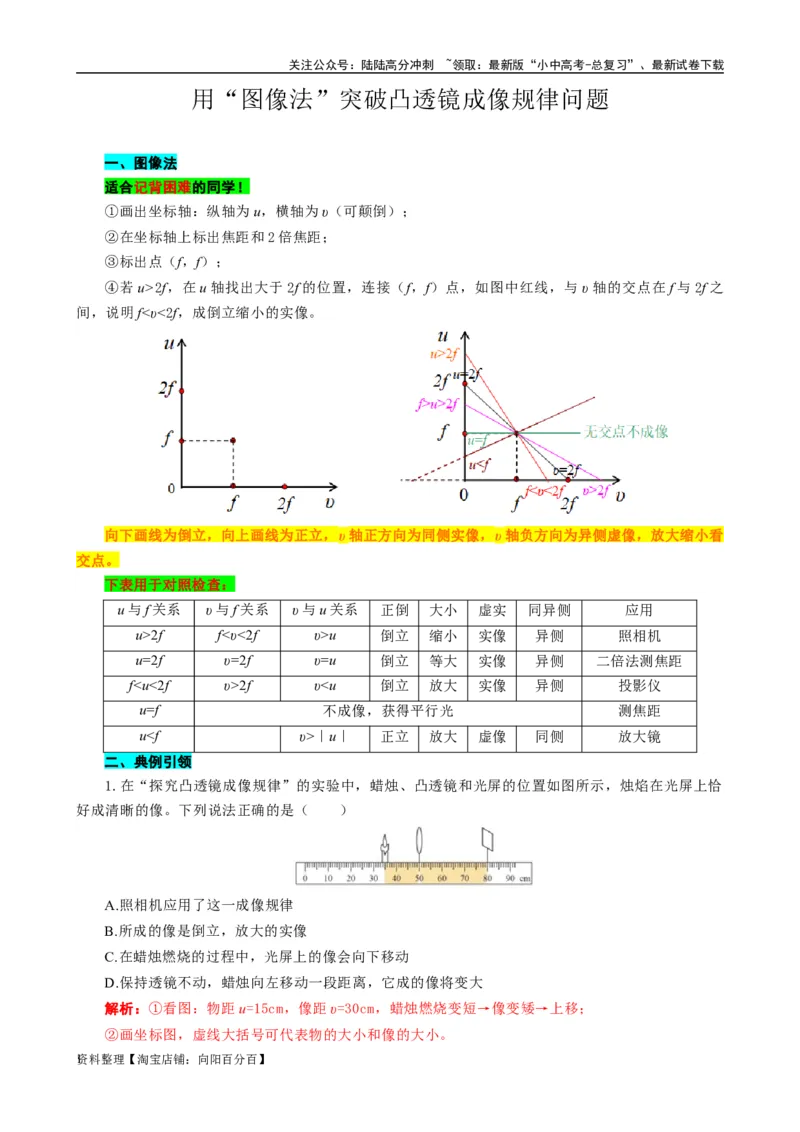

用“图像法”突破凸透镜成像规律问题
一、图像法
适合记背困难的同学！
①画出坐标轴：纵轴为u，横轴为υ（可颠倒）；
②在坐标轴上标出焦距和2倍焦距；
③标出点（f，f）；
④若u>2f，在u轴找出大于2f的位置，连接（f，f）点，如图中红线，与 υ轴的交点在f与2f之
间，说明f<υ<2f，成倒立缩小的实像。
向下画线为倒立，向上画线为正立，υ轴正方向为同侧实像，υ轴负方向为异侧虚像，放大缩小看
交点。
下表用于对照检查：
u与f关系 υ与f关系 υ与u关系 正倒 大小 虚实 同异侧 应用
u>2f f<υ<2f υ>u 倒立 缩小 实像 异侧 照相机
u=2f υ=2f υ=u 倒立 等大 实像 异侧 二倍法测焦距
f2f υ｜u｜ 正立 放大 虚像 同侧 放大镜
二、典例引领

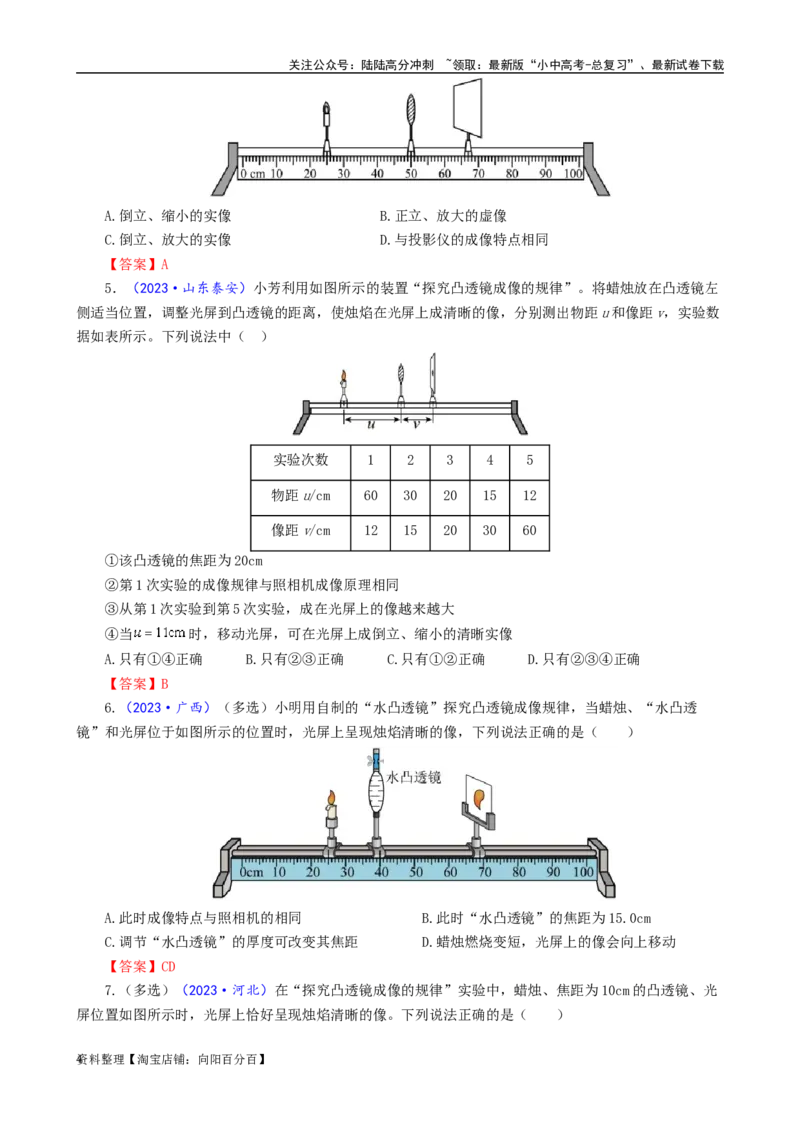

1.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰
好成清晰的像。下列说法正确的是（ ）
A.照相机应用了这一成像规律
B.所成的像是倒立，放大的实像
C.在蜡烛燃烧的过程中，光屏上的像会向下移动
D.保持透镜不动，蜡烛向左移动一段距离，它成的像将变大
解析：①看图：物距u=15cm，像距υ=30cm，蜡烛燃烧变短→像变矮→上移；
②画坐标图，虚线大括号可代表物的大小和像的大小。
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

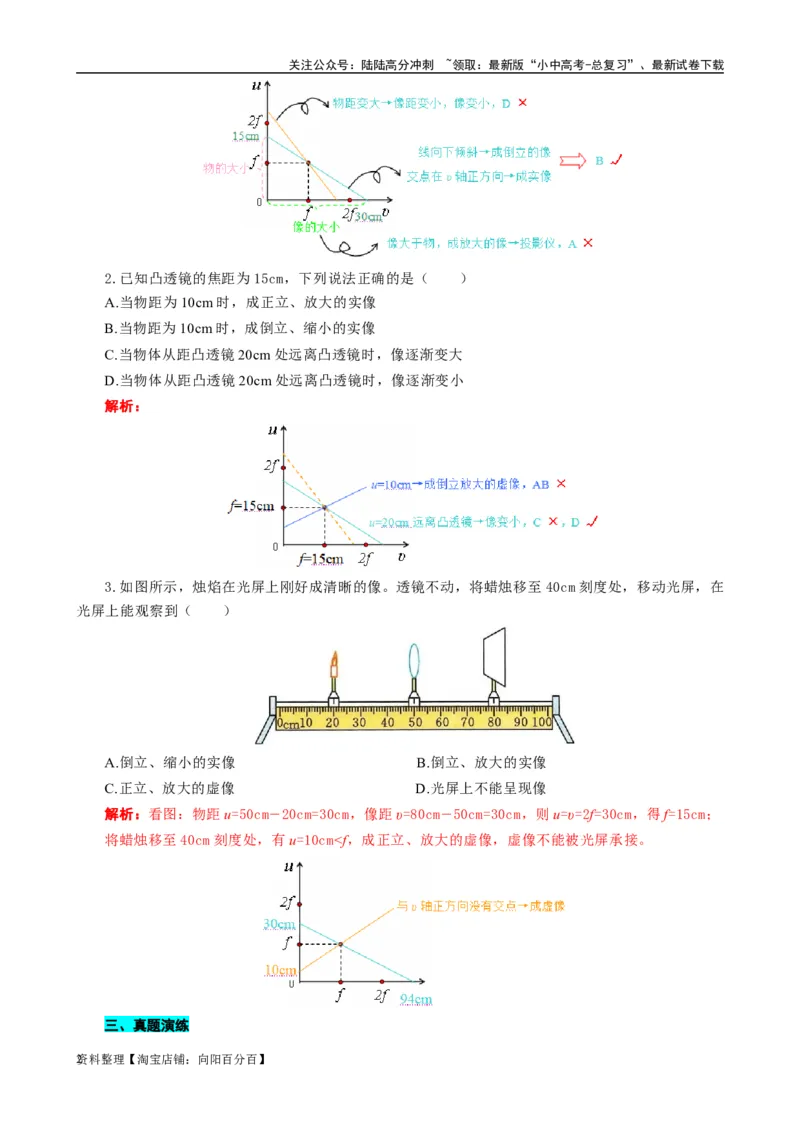

2.已知凸透镜的焦距为15cm，下列说法正确的是（ ）
A.当物距为10cm时，成正立、放大的实像
B.当物距为10cm时，成倒立、缩小的实像
C.当物体从距凸透镜20cm处远离凸透镜时，像逐渐变大
D.当物体从距凸透镜20cm处远离凸透镜时，像逐渐变小
解析：

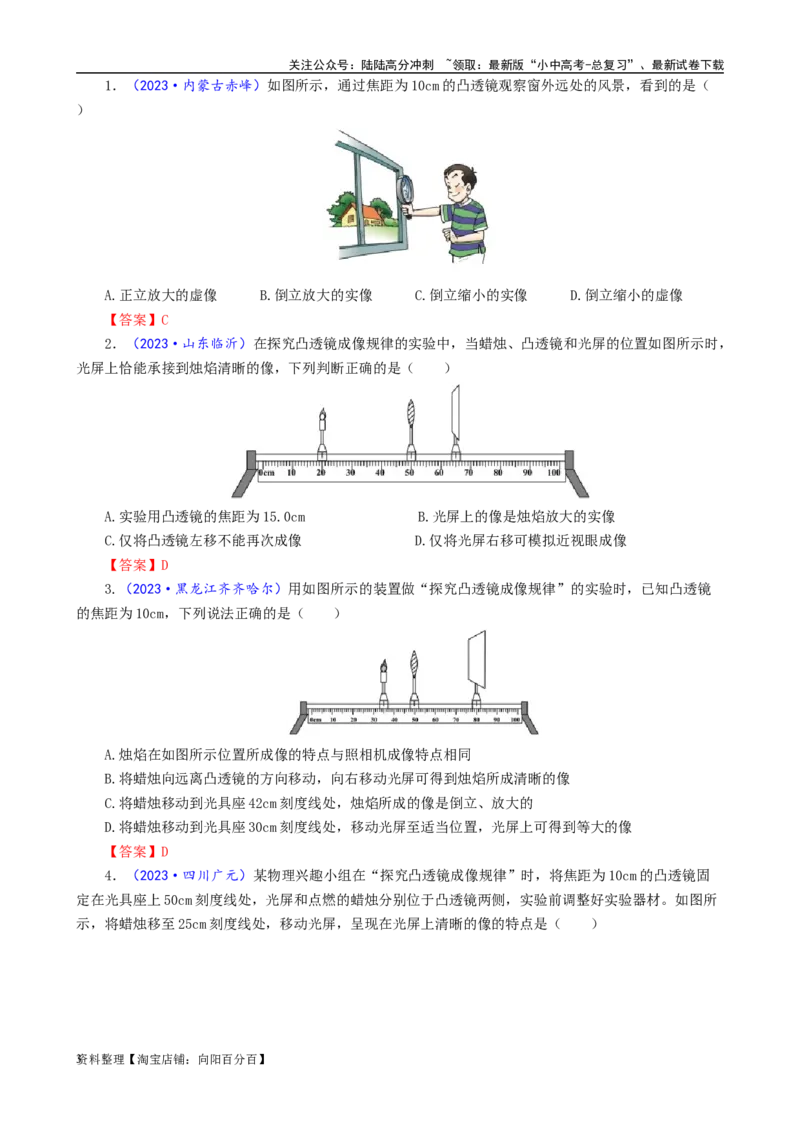

3.如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至 40cm刻度处，移动光屏，在
光屏上能观察到（ ）
A.倒立、缩小的实像 B.倒立、放大的实像
C.正立、放大的虚像 D.光屏上不能呈现像
解析：看图：物距u=50cm－20cm=30cm，像距υ=80cm－50cm=30cm，则u=υ=2f=30cm，得f=15cm；
将蜡烛移至40cm刻度处，有u=10cm
