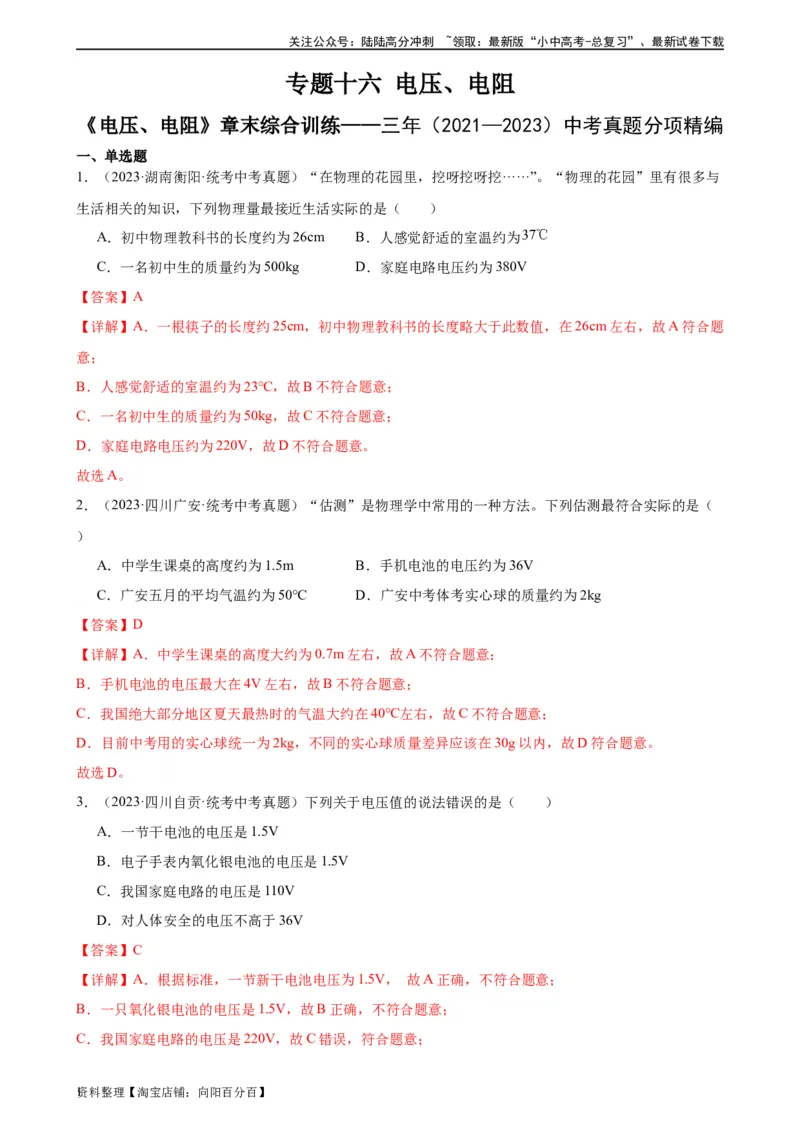

专题十六 电压、电阻
《电压、电阻》章末综合训练——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·湖南衡阳·统考中考真题）“在物理的花园里，挖呀挖呀挖······”。“物理的花园”里有很多与
生活相关的知识，下列物理量最接近生活实际的是（ ）
A．初中物理教科书的长度约为26cm B．人感觉舒适的室温约为
C．一名初中生的质量约为500kg D．家庭电路电压约为380V
【答案】A
【详解】A．一根筷子的长度约25cm，初中物理教科书的长度略大于此数值，在26cm左右，故A符合题
意；
B．人感觉舒适的室温约为23℃，故B不符合题意；
C．一名初中生的质量约为50kg，故C不符合题意；
D．家庭电路电压约为220V，故D不符合题意。
故选A。
2．（2023·四川广安·统考中考真题）“估测”是物理学中常用的一种方法。下列估测最符合实际的是（
）
A．中学生课桌的高度约为1.5m B．手机电池的电压约为36V
C．广安五月的平均气温约为50℃ D．广安中考体考实心球的质量约为2kg
【答案】D
【详解】A．中学生课桌的高度大约为0.7m左右，故A不符合题意；
B．手机电池的电压最大在4V左右，故B不符合题意；
C．我国绝大部分地区夏天最热时的气温大约在40℃左右，故C不符合题意；
D．目前中考用的实心球统一为2kg，不同的实心球质量差异应该在30g以内，故D符合题意。
故选D。
3．（2023·四川自贡·统考中考真题）下列关于电压值的说法错误的是（ ）
A．一节干电池的电压是1.5V
B．电子手表内氧化银电池的电压是1.5V
C．我国家庭电路的电压是110V
D．对人体安全的电压不高于36V
【答案】C
【详解】A．根据标准，一节新干电池电压为1.5V， 故A正确，不符合题意；
B．一只氧化银电池的电压是1.5V，故B正确，不符合题意；
C．我国家庭电路的电压是220V，故C错误，符合题意；
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．为保护人用电安全，对人体安全的电压不高于36V，故D正确，不符合题意。
故选C。

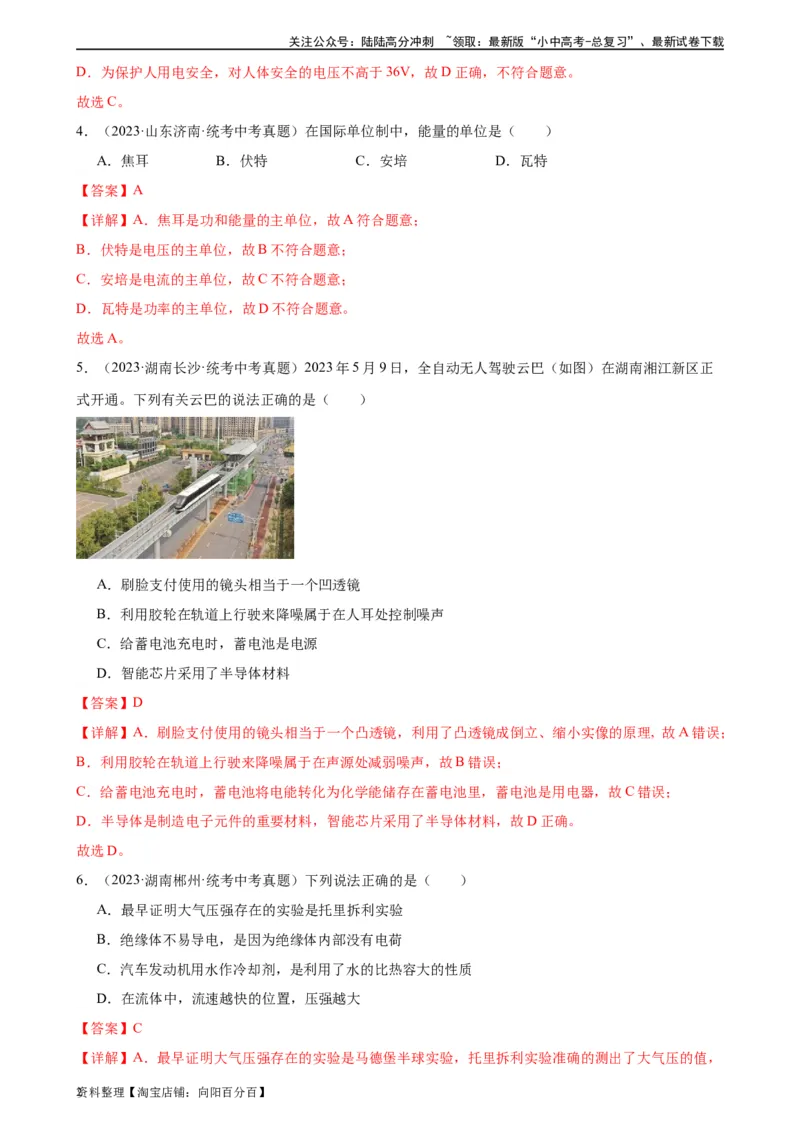

4．（2023·山东济南·统考中考真题）在国际单位制中，能量的单位是（ ）
A．焦耳 B．伏特 C．安培 D．瓦特
【答案】A
【详解】A．焦耳是功和能量的主单位，故A符合题意；
B．伏特是电压的主单位，故B不符合题意；
C．安培是电流的主单位，故C不符合题意；
D．瓦特是功率的主单位，故D不符合题意。
故选A。
5．（2023·湖南长沙·统考中考真题）2023年5月9日，全自动无人驾驶云巴（如图）在湖南湘江新区正
式开通。下列有关云巴的说法正确的是（ ）
A．刷脸支付使用的镜头相当于一个凹透镜
B．利用胶轮在轨道上行驶来降噪属于在人耳处控制噪声
C．给蓄电池充电时，蓄电池是电源
D．智能芯片采用了半导体材料
【答案】D
【详解】A．刷脸支付使用的镜头相当于一个凸透镜，利用了凸透镜成倒立、缩小实像的原理, 故A错误；
B．利用胶轮在轨道上行驶来降噪属于在声源处减弱噪声，故B错误；
C．给蓄电池充电时，蓄电池将电能转化为化学能储存在蓄电池里，蓄电池是用电器，故C错误；
D．半导体是制造电子元件的重要材料，智能芯片采用了半导体材料，故D正确。
故选D。
6．（2023·湖南郴州·统考中考真题）下列说法正确的是（ ）
A．最早证明大气压强存在的实验是托里拆利实验
B．绝缘体不易导电，是因为绝缘体内部没有电荷
C．汽车发动机用水作冷却剂，是利用了水的比热容大的性质
D．在流体中，流速越快的位置，压强越大
【答案】C

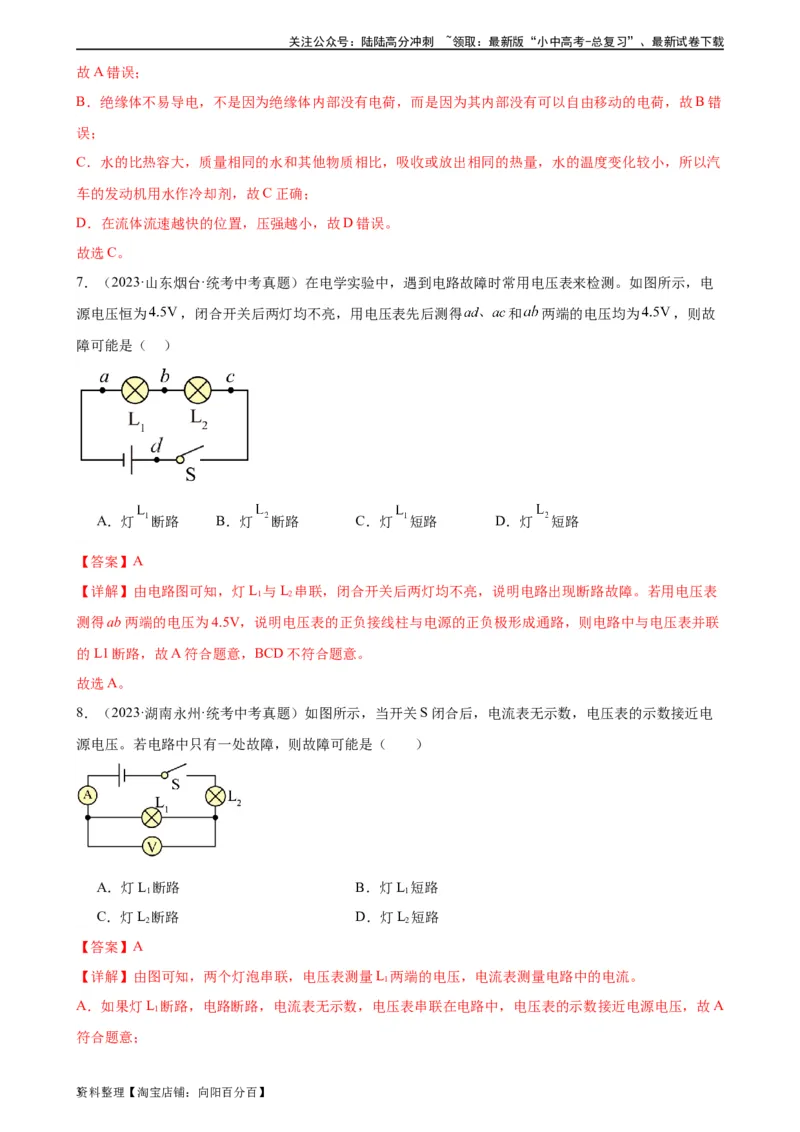

【详解】A．最早证明大气压强存在的实验是马德堡半球实验，托里拆利实验准确的测出了大气压的值，
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故A错误；
B．绝缘体不易导电，不是因为绝缘体内部没有电荷，而是因为其内部没有可以自由移动的电荷，故B错
误；
C．水的比热容大，质量相同的水和其他物质相比，吸收或放出相同的热量，水的温度变化较小，所以汽
车的发动机用水作冷却剂，故C正确；
D．在流体流速越快的位置，压强越小，故D错误。
故选C。
7．（2023·山东烟台·统考中考真题）在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电
源电压恒为 ，闭合开关后两灯均不亮，用电压表先后测得 和 两端的电压均为 ，则故
障可能是（ ）
A．灯 断路 B．灯 断路 C．灯 短路 D．灯 短路
【答案】A
【详解】由电路图可知，灯L 与L 串联，闭合开关后两灯均不亮，说明电路出现断路故障。若用电压表
1 2
测得ab两端的电压为4.5V，说明电压表的正负接线柱与电源的正负极形成通路，则电路中与电压表并联
的L1断路，故A符合题意，BCD不符合题意。
故选A。
8．（2023·湖南永州·统考中考真题）如图所示，当开关S闭合后，电流表无示数，电压表的示数接近电
源电压。若电路中只有一处故障，则故障可能是（ ）
A．灯L 断路 B．灯L 短路
1 1
C．灯L 断路 D．灯L 短路
2 2
【答案】A
【详解】由图可知，两个灯泡串联，电压表测量L 两端的电压，电流表测量电路中的电流。
1
A．如果灯L 断路，电路断路，电流表无示数，电压表串联在电路中，电压表的示数接近电源电压，故A
1
符合题意；
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B．如果灯L 短路，电压表被短路，电压表没有示数，电路是通路，电流表有示数，故B不符合题意；
1
C．如果灯L 断路，电路断路，电流表和电压表都没有示数，故C不符合题意；
2
D．如果灯L 短路，只有L 的简单电路，电流表和电压表都有示数，故D不符合题意。
2 1
故选A。
9．（2023·山东泰安·统考中考真题）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的
指针发生偏转。已知灯泡L、L 中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
1 2
A．可能是灯泡L 短路 B．可能是灯泡L 短路
1 2
C．可能是灯泡L 断路 D．一定是灯泡L 断路
1 2
【答案】B
【详解】A．若是灯泡L 短路，由电路图可知，此时电路中只有灯泡L 接入电路，电流表测电路中电流，
1 2
电压表V 与V 均测量电源电压，则三电表均有示数，故A错误；
1 2
B．若是灯泡L 短路，只有灯泡L 接入电路，此时电压表V 示数为零，电压表V 测电源电压，电流表测
2 1 2 1
电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L 断路，此时电路处于断路状态，电流表示数为零，电压表V 测电源电压，电压表V 未接
1 1 2
入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L 断路，此时电路处于断路状态，电流表无示数，电压表V 与V 均测量电源电压，此时两
2 1 2
电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
故选B。
10．（2023·湖南怀化·统考中考真题）下列图中能够直接测出灯L 电流的电路是（ ）
1
A． B．
C． D．
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】C
【详解】A．由图可知，电流表与L 串联，但电流表的正负接线柱接反了，不能测出L 的电流，故A不
1 1
符合题意；
B．由图可知，灯泡L、L 并联，电流表测量的是干路电流，故B不符合题意；
1 2
C．由图可知，电流表与L 串联，且正负接线柱连接正确，能够直接测出灯L 电流，故C符合题意；
1 1
D．由图可知，电压表与L 串联，不能测出L 的电流，故D不符合题意。
1 1
故选C。
二、填空题
11．（2023·四川阿坝·统考中考真题）如图所示，电源电压是3V且保持不变，S闭合后电压表示数为
1V，则灯L 两端的电压为 V； 若断开开关，电压表示数将 （选填 “变大”
2
“变小”或“不变”）。
【答案】 1 变大
【详解】[1]由电路图知，当S闭合后，两灯串联，电压表测的是灯 两端的电压，故灯 两端的电压为
1V。
[2]断开开关后，电压表测电源电压，此时示数为3V，故电压表示数将变大。
12．（2022·湖北襄阳·统考中考真题）如图所示，多芯线是高压输电常用的导线，它是由多根细导线并联
组成。材料、长度相同的多芯线的电阻 （选填“大于”“小于”或“等于”）其中每一根细导线
的电阻。
【答案】小于
【详解】由题可知多芯线是由多根细导线并联而成，而并联相当于增大了导体的横截面积，使总电阻减
小，故多芯线的电阻远小于每根细导线的电阻。

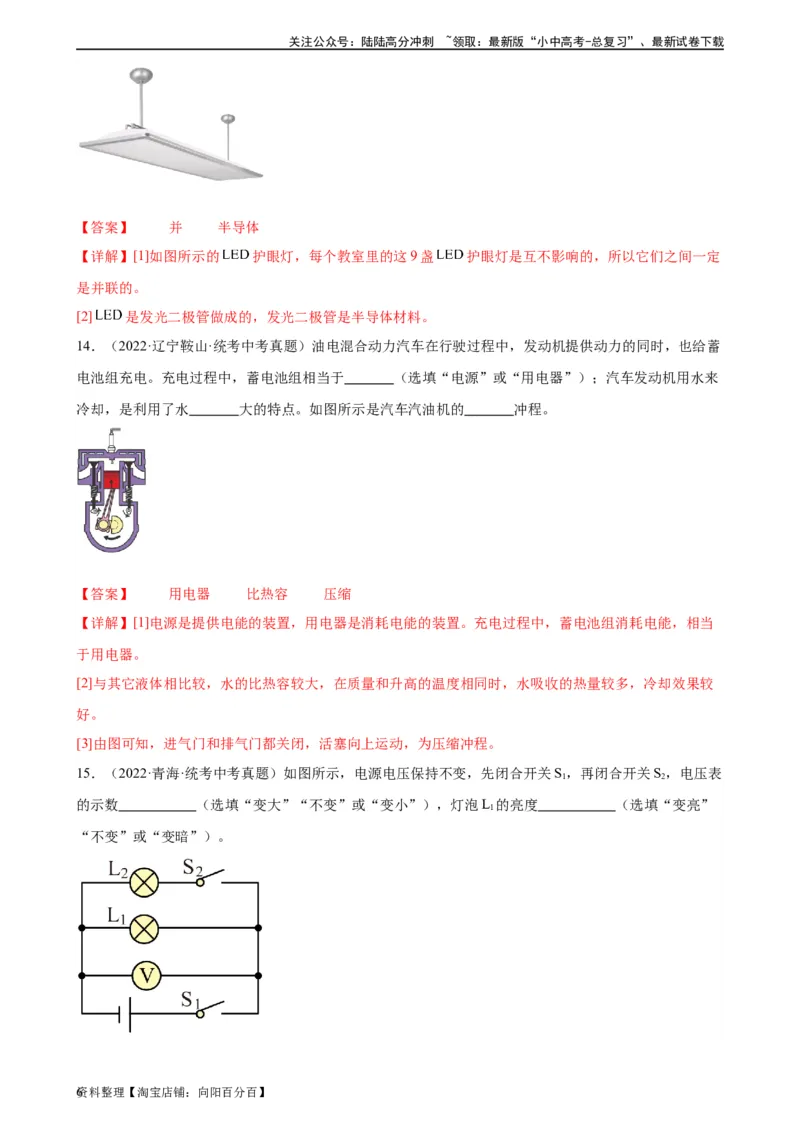

13．（2022·辽宁沈阳·统考中考真题）为了保护孩子的视力，教室里日光灯更换成如图所示的 护眼
灯，每个教室里的9盏 护眼灯的连接方式是 联的。 灯发光效率高，其发光部分主要由
材料制成。
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 并 半导体
【详解】[1]如图所示的 护眼灯，每个教室里的这9盏 护眼灯是互不影响的，所以它们之间一定
是并联的。
[2] 是发光二极管做成的，发光二极管是半导体材料。
14．（2022·辽宁鞍山·统考中考真题）油电混合动力汽车在行驶过程中，发动机提供动力的同时，也给蓄
电池组充电。充电过程中，蓄电池组相当于 （选填“电源”或“用电器”）；汽车发动机用水来
冷却，是利用了水 大的特点。如图所示是汽车汽油机的 冲程。
【答案】 用电器 比热容 压缩
【详解】[1]电源是提供电能的装置，用电器是消耗电能的装置。充电过程中，蓄电池组消耗电能，相当
于用电器。
[2]与其它液体相比较，水的比热容较大，在质量和升高的温度相同时，水吸收的热量较多，冷却效果较
好。
[3]由图可知，进气门和排气门都关闭，活塞向上运动，为压缩冲程。
15．（2022·青海·统考中考真题）如图所示，电源电压保持不变，先闭合开关S，再闭合开关S，电压表
1 2
的示数 （选填“变大”“不变”或“变小”），灯泡L 的亮度 （选填“变亮”
1
“不变”或“变暗”）。
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

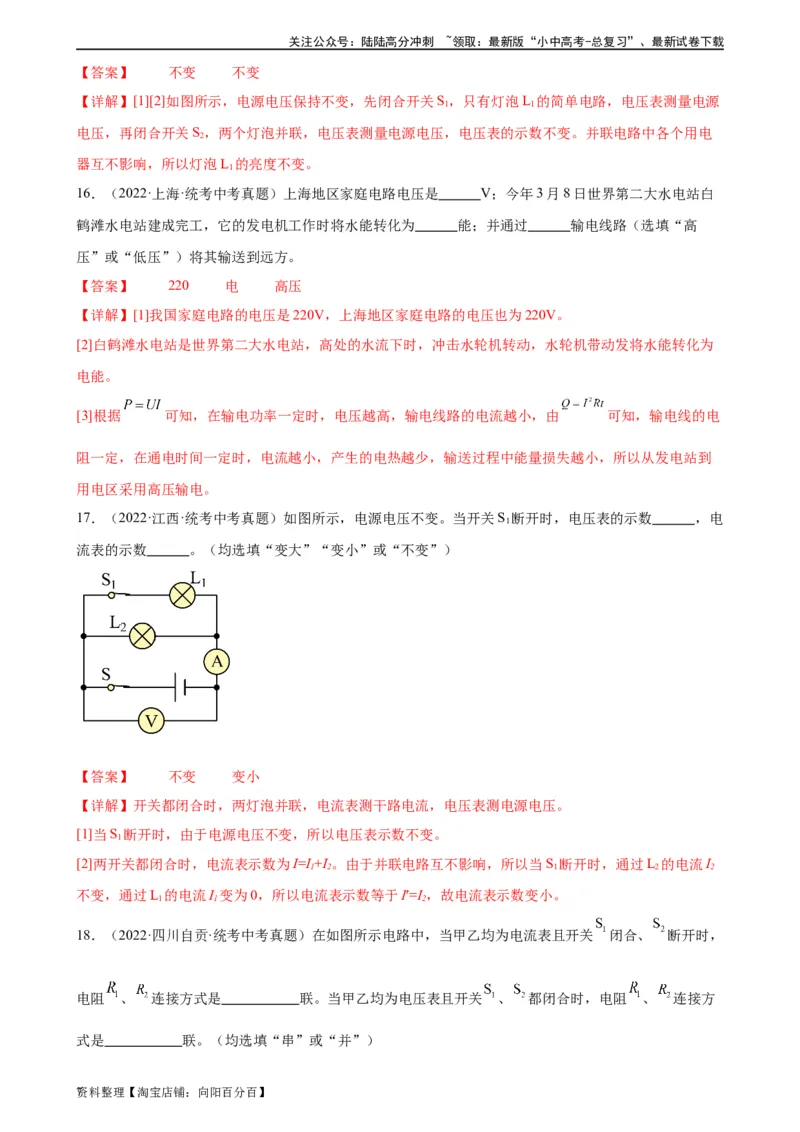

【答案】 不变 不变
【详解】[1][2]如图所示，电源电压保持不变，先闭合开关S，只有灯泡L 的简单电路，电压表测量电源
1 1
电压，再闭合开关S，两个灯泡并联，电压表测量电源电压，电压表的示数不变。并联电路中各个用电
2
器互不影响，所以灯泡L 的亮度不变。
1
16．（2022·上海·统考中考真题）上海地区家庭电路电压是 V；今年3月8日世界第二大水电站白
鹤滩水电站建成完工，它的发电机工作时将水能转化为 能；并通过 输电线路（选填“高
压”或“低压”）将其输送到远方。
【答案】 220 电 高压
【详解】[1]我国家庭电路的电压是220V，上海地区家庭电路的电压也为220V。
[2]白鹤滩水电站是世界第二大水电站，高处的水流下时，冲击水轮机转动，水轮机带动发将水能转化为
电能。
[3]根据 可知，在输电功率一定时，电压越高，输电线路的电流越小，由 可知，输电线的电
阻一定，在通电时间一定时，电流越小，产生的电热越少，输送过程中能量损失越小，所以从发电站到
用电区采用高压输电。
17．（2022·江西·统考中考真题）如图所示，电源电压不变。当开关S 断开时，电压表的示数 ，电
1
流表的示数 。（均选填“变大”“变小”或“不变”）
【答案】 不变 变小
【详解】开关都闭合时，两灯泡并联，电流表测干路电流，电压表测电源电压。
[1]当S 断开时，由于电源电压不变，所以电压表示数不变。
1
[2]两开关都闭合时，电流表示数为I=I+I。由于并联电路互不影响，所以当S 断开时，通过L 的电流I
1 2 1 2 2
不变，通过L 的电流I 变为0，所以电流表示数等于I′=I，故电流表示数变小。
1 1 2
18．（2022·四川自贡·统考中考真题）在如图所示电路中，当甲乙均为电流表且开关 闭合、 断开时，
电阻 、 连接方式是 联。当甲乙均为电压表且开关 、 都闭合时，电阻 、 连接方
式是 联。（均选填“串”或“并”）
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

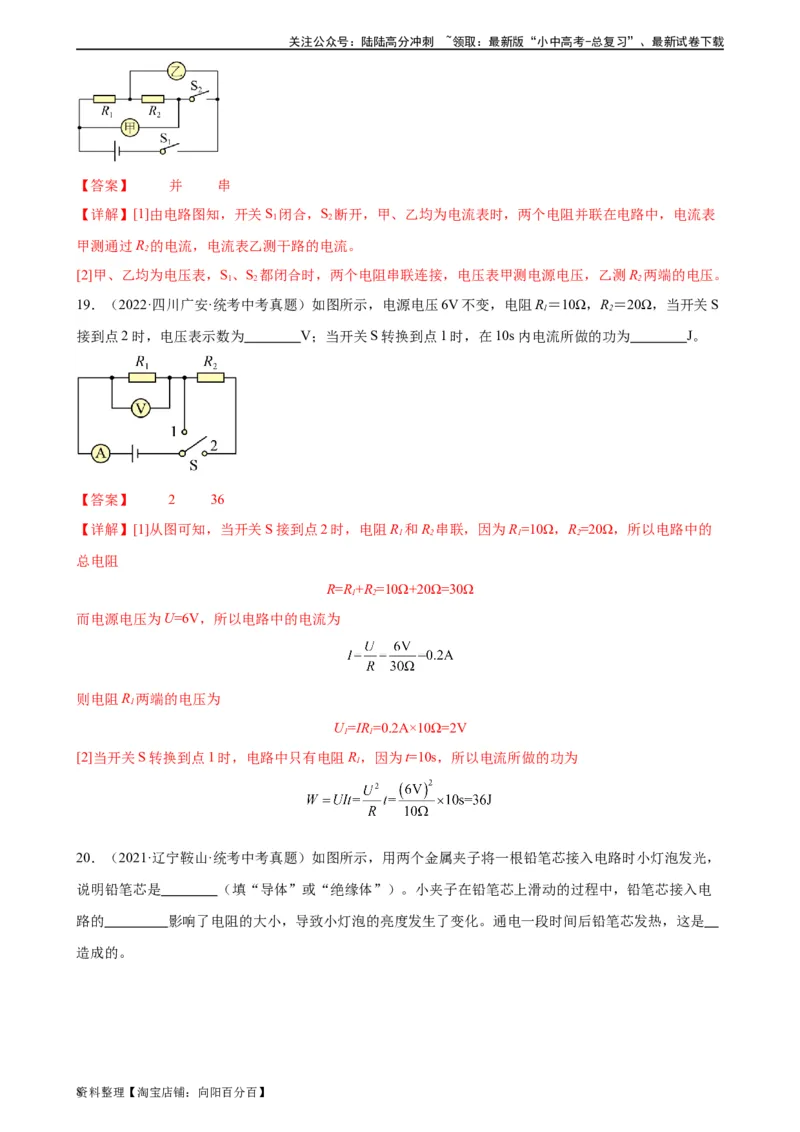

【答案】 并 串
【详解】[1]由电路图知，开关S 闭合，S 断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表
1 2
甲测通过R 的电流，电流表乙测干路的电流。
2
[2]甲、乙均为电压表，S、S 都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R 两端的电压。
1 2 2
19．（2022·四川广安·统考中考真题）如图所示，电源电压6V不变，电阻R＝10Ω，R＝20Ω，当开关S
1 2
接到点2时，电压表示数为 V；当开关S转换到点1时，在10s内电流所做的功为 J。
【答案】 2 36
【详解】[1]从图可知，当开关S接到点2时，电阻R 和R 串联，因为R=10Ω，R=20Ω，所以电路中的
1 2 1 2
总电阻
R=R+R=10Ω+20Ω=30Ω
1 2
而电源电压为U=6V，所以电路中的电流为
则电阻R 两端的电压为
1
U=IR =0.2A×10Ω=2V
1 1
[2]当开关S转换到点1时，电路中只有电阻R，因为t=10s，所以电流所做的功为
1
20．（2021·辽宁鞍山·统考中考真题）如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，
说明铅笔芯是 （填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电
路的 影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是
造成的。
资8 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 导体 长度 热效应
【详解】[1]容易导电的物体叫导体，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯
容易导电，是导体。
[2]小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的长度发生了变化，导致小灯泡的亮度发生了变化，
说明铅笔芯接入电路中电阻大小变化，即接入电路的长度影响了电阻的大小。
[3]通电一段时间，铅笔芯发热，这是电流的热效应造成的。
