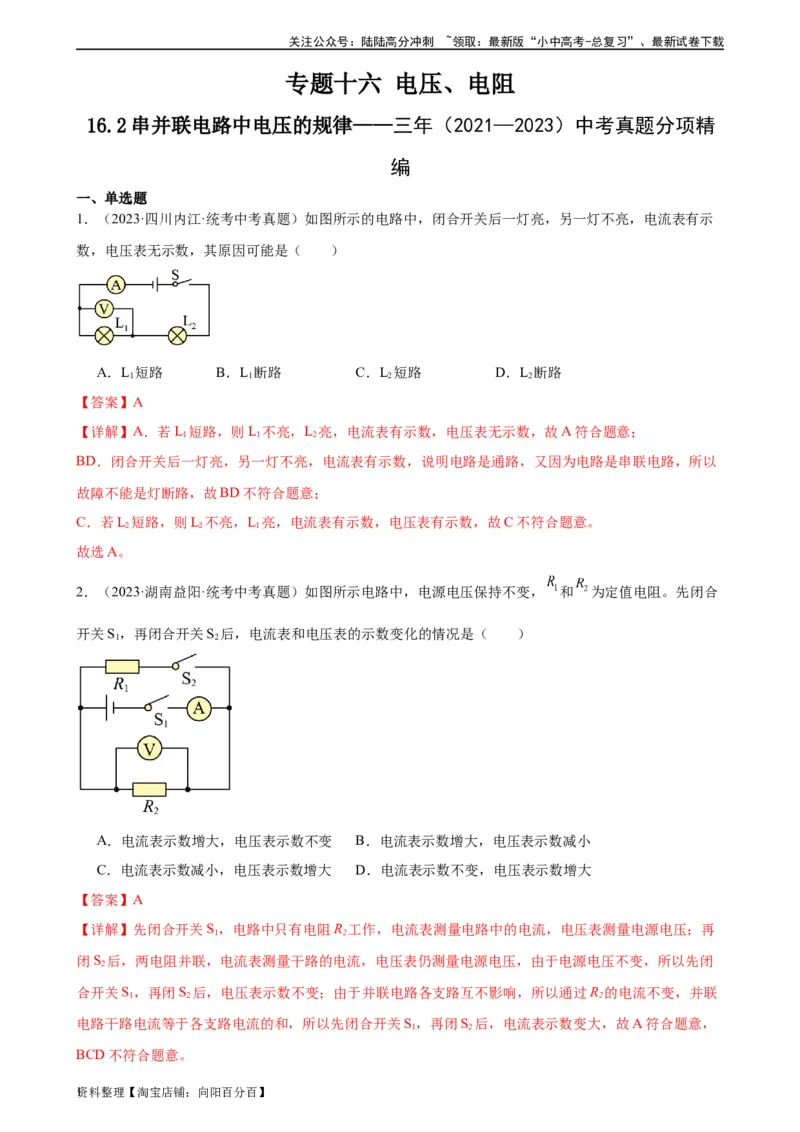

专题十六 电压、电阻
16.2串并联电路中电压的规律——三年（2021—2023）中考真题分项精
编
一、单选题
1．（2023·四川内江·统考中考真题）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示
数，电压表无示数，其原因可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
【答案】A
【详解】A．若L 短路，则L 不亮，L 亮，电流表有示数，电压表无示数，故A符合题意；
1 1 2
BD．闭合开关后一灯亮，另一灯不亮，电流表有示数，说明电路是通路，又因为电路是串联电路，所以
故障不能是灯断路，故BD不符合题意；
C．若L 短路，则L 不亮，L 亮，电流表有示数，电压表有示数，故C不符合题意。
2 2 1
故选A。
2．（2023·湖南益阳·统考中考真题）如图所示电路中，电源电压保持不变， 和 为定值电阻。先闭合
开关S，再闭合开关S 后，电流表和电压表的示数变化的情况是（ ）
1 2
A．电流表示数增大，电压表示数不变 B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数增大 D．电流表示数不变，电压表示数增大
【答案】A
【详解】先闭合开关S，电路中只有电阻R 工作，电流表测量电路中的电流，电压表测量电源电压；再
1 2
闭S 后，两电阻并联，电流表测量干路的电流，电压表仍测量电源电压，由于电源电压不变，所以先闭
2
合开关S，再闭S 后，电压表示数不变；由于并联电路各支路互不影响，所以通过R 的电流不变，并联
1 2 2
电路干路电流等于各支路电流的和，所以先闭合开关S，再闭S 后，电流表示数变大，故A符合题意，
1 2
BCD不符合题意。
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故选A。

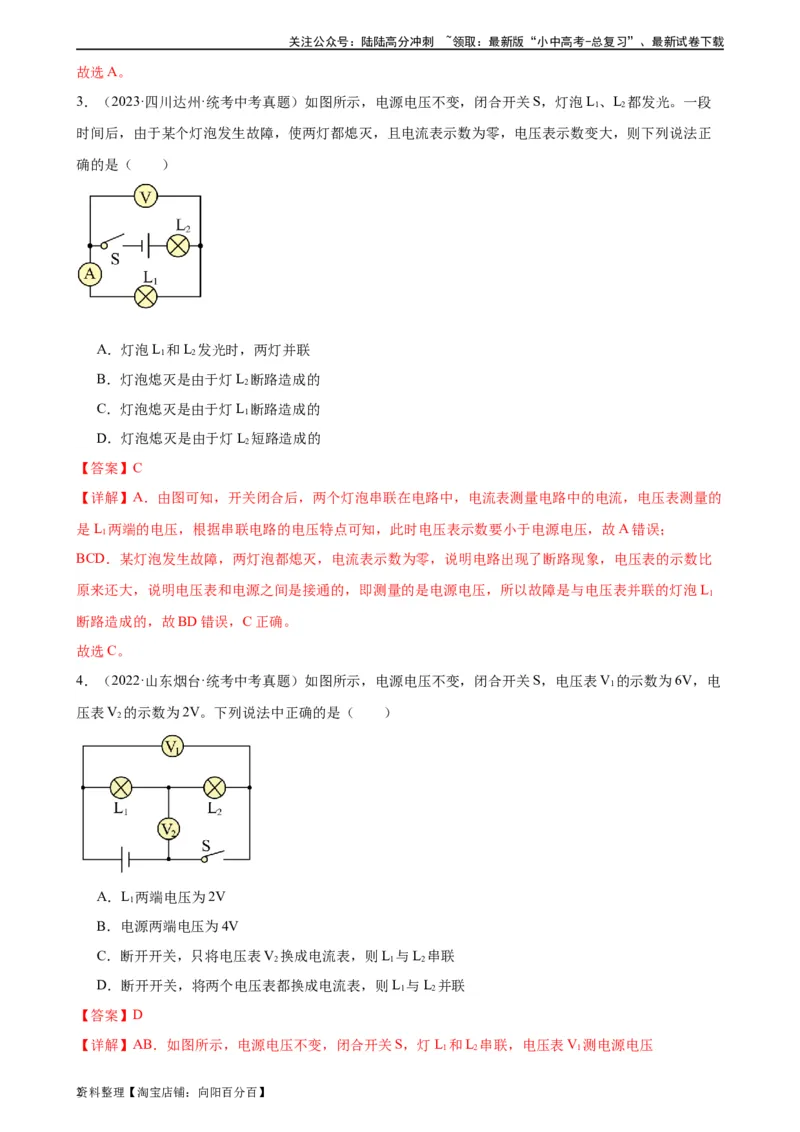

3．（2023·四川达州·统考中考真题）如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光。一段
1 2
时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正
确的是（ ）
A．灯泡L 和L 发光时，两灯并联
1 2
B．灯泡熄灭是由于灯L 断路造成的
2
C．灯泡熄灭是由于灯L 断路造成的
1
D．灯泡熄灭是由于灯L 短路造成的
2
【答案】C
【详解】A．由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的
是L 两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压，故A错误；
1
BCD．某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示数比
原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L
1
断路造成的，故BD错误，C正确。
故选C。
4．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，闭合开关S，电压表V 的示数为6V，电
1
压表V 的示数为2V。下列说法中正确的是（ ）
2
A．L 两端电压为2V
1
B．电源两端电压为4V
C．断开开关，只将电压表V 换成电流表，则L 与L 串联
2 1 2
D．断开开关，将两个电压表都换成电流表，则L 与L 并联
1 2
【答案】D
【详解】AB．如图所示，电源电压不变，闭合开关S，灯L 和L 串联，电压表V 测电源电压
1 2 1
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

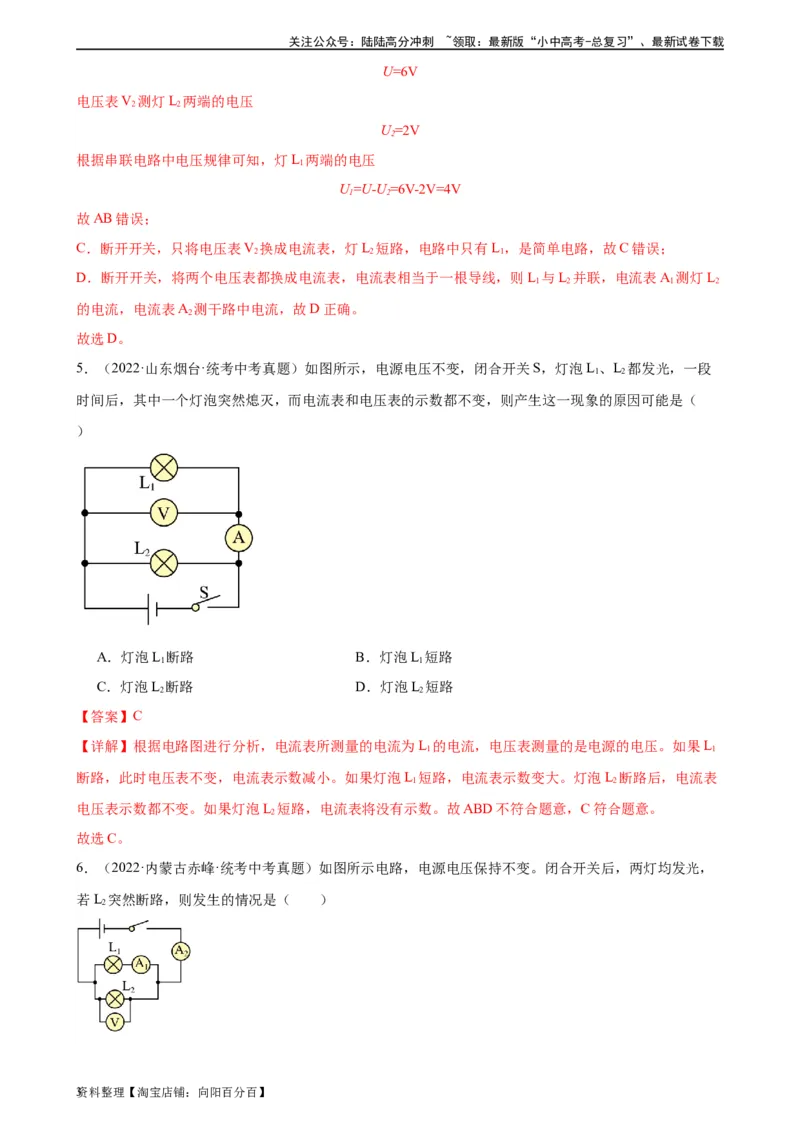

U=6V
电压表V 测灯L 两端的电压
2 2
U=2V
2
根据串联电路中电压规律可知，灯L 两端的电压
1
U=U-U=6V-2V=4V
1 2
故AB错误；
C．断开开关，只将电压表V 换成电流表，灯L 短路，电路中只有L，是简单电路，故C错误；
2 2 1
D．断开开关，将两个电压表都换成电流表，电流表相当于一根导线，则L 与L 并联，电流表A 测灯L
1 2 1 2
的电流，电流表A 测干路中电流，故D正确。
2
故选D。
5．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光，一段
1 2
时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（
）
A．灯泡L 断路 B．灯泡L 短路
1 1
C．灯泡L 断路 D．灯泡L 短路
2 2
【答案】C
【详解】根据电路图进行分析，电流表所测量的电流为L 的电流，电压表测量的是电源的电压。如果L
1 1
断路，此时电压表不变，电流表示数减小。如果灯泡L 短路，电流表示数变大。灯泡L 断路后，电流表
1 2
电压表示数都不变。如果灯泡L 短路，电流表将没有示数。故ABD不符合题意，C符合题意。
2
故选C。

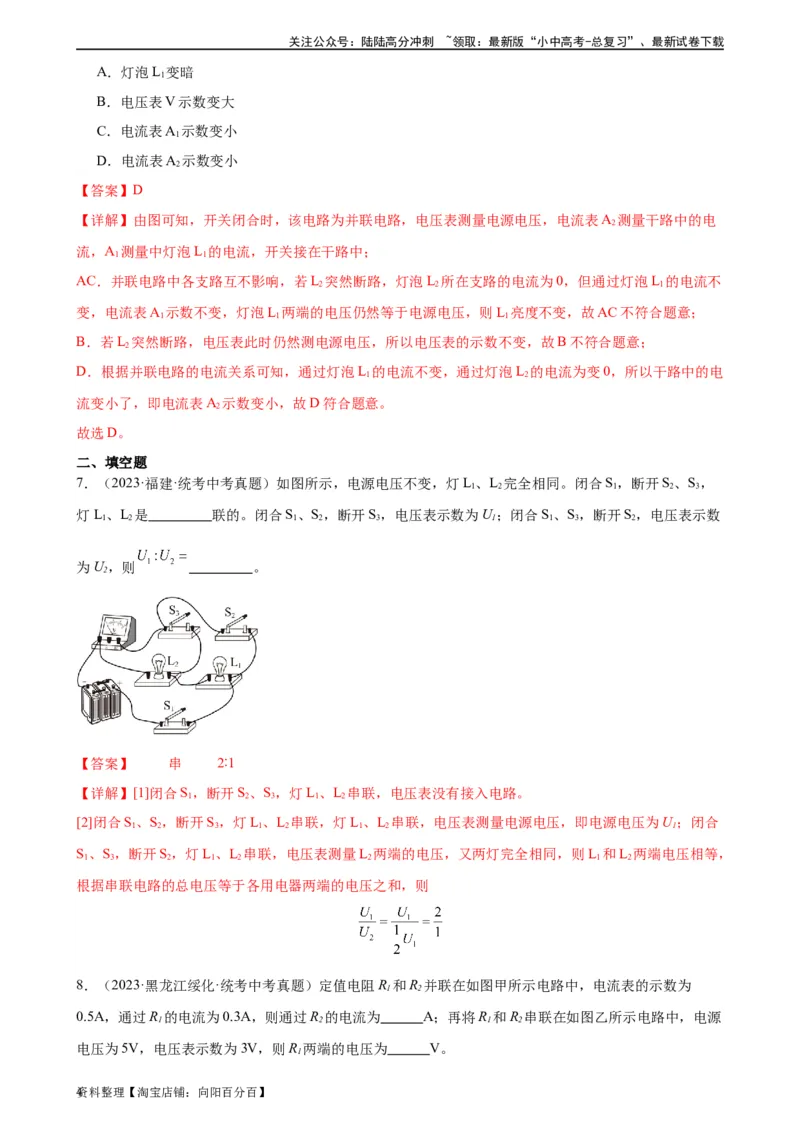

6．（2022·内蒙古赤峰·统考中考真题）如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，
若L 突然断路，则发生的情况是（ ）
2
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．灯泡L 变暗
1
B．电压表V示数变大
C．电流表A 示数变小
1
D．电流表A 示数变小
2
【答案】D
【详解】由图可知，开关闭合时，该电路为并联电路，电压表测量电源电压，电流表A 测量干路中的电
2
流，A 测量中灯泡L 的电流，开关接在干路中；
1 1
AC．并联电路中各支路互不影响，若L 突然断路，灯泡L 所在支路的电流为0，但通过灯泡L 的电流不
2 2 1
变，电流表A 示数不变，灯泡L 两端的电压仍然等于电源电压，则L 亮度不变，故AC不符合题意；
1 1 1
B．若L 突然断路，电压表此时仍然测电源电压，所以电压表的示数不变，故B不符合题意；
2
D．根据并联电路的电流关系可知，通过灯泡L 的电流不变，通过灯泡L 的电流为变0，所以干路中的电
1 2
流变小了，即电流表A 示数变小，故D符合题意。
2
故选D。
二、填空题
7．（2023·福建·统考中考真题）如图所示，电源电压不变，灯L、L 完全相同。闭合S，断开S、S，
1 2 1 2 3
灯L、L 是 联的。闭合S、S，断开S，电压表示数为U；闭合S、S，断开S，电压表示数
1 2 1 2 3 1 1 3 2
为U，则 。
2
【答案】 串 2∶1
【详解】[1]闭合S，断开S、S，灯L、L 串联，电压表没有接入电路。
1 2 3 1 2
[2]闭合S、S，断开S，灯L、L 串联，灯L、L 串联，电压表测量电源电压，即电源电压为U；闭合
1 2 3 1 2 1 2 1
S、S，断开S，灯L、L 串联，电压表测量L 两端的电压，又两灯完全相同，则L 和L 两端电压相等，
1 3 2 1 2 2 1 2
根据串联电路的总电压等于各用电器两端的电压之和，则
8．（2023·黑龙江绥化·统考中考真题）定值电阻R 和R 并联在如图甲所示电路中，电流表的示数为
1 2
0.5A，通过R 的电流为0.3A，则通过R 的电流为 A；再将R 和R 串联在如图乙所示电路中，电源
1 2 1 2
电压为5V，电压表示数为3V，则R 两端的电压为 V。
1
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

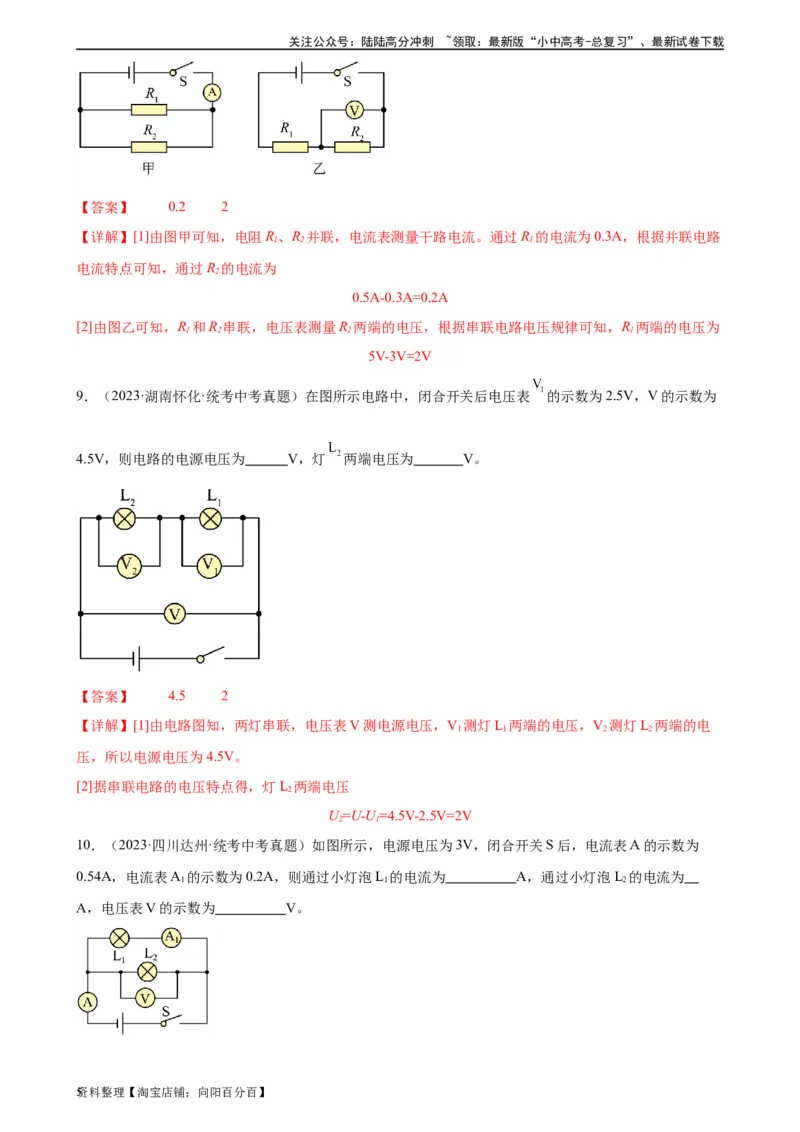

【答案】 0.2 2
【详解】[1]由图甲可知，电阻R、R 并联，电流表测量干路电流。通过R 的电流为0.3A，根据并联电路
1 2 1
电流特点可知，通过R 的电流为
2
0.5A-0.3A=0.2A
[2]由图乙可知，R 和R 串联，电压表测量R 两端的电压，根据串联电路电压规律可知，R 两端的电压为
1 2 2 1
5V-3V=2V
9．（2023·湖南怀化·统考中考真题）在图所示电路中，闭合开关后电压表 的示数为2.5V，V的示数为
4.5V，则电路的电源电压为 V，灯 两端电压为 V。
【答案】 4.5 2
【详解】[1]由电路图知，两灯串联，电压表V测电源电压，V 测灯L 两端的电压，V 测灯L 两端的电
1 1 2 2
压，所以电源电压为4.5V。
[2]据串联电路的电压特点得，灯L 两端电压
2
U=U-U=4.5V-2.5V=2V
2 1
10．（2023·四川达州·统考中考真题）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为
0.54A，电流表A 的示数为0.2A，则通过小灯泡L 的电流为 A，通过小灯泡L 的电流为
1 1 2
A，电压表V的示数为 V。
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 0.2 0.34 3
【详解】[1][2]由图知，两灯泡并联，电流表A测干路电流，A 的测量支路L 的电流，则通过小灯泡L
1 1 1
的电流I=0.2A。因并联电路干路电流等于各支路电流之和，则小灯泡L 的电流为
1 2
[3]电压表V测L 两端电压，因为并联电路，各支路两端电压都相等，并等于电源电压，即
2
电压表V的示数为为3V。
11．（2021·湖北襄阳·统考中考真题）如图所示电路，灯泡L、L 的连接方式是 （ 选填
1 2
“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故
障而熄灭，电流表有示数，电压表示数为零，则故障原因是 。
【答案】 串联 L 短路
2
【详解】[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。
[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联在电
压表之内的电路发生了短路，可能是L 短路。
2
12．（2021·广西贺州·统考中考真题）如图甲所示的电路中， 两端的电压为 ， 两端的电压
如图乙所示，则 两端的电压 V，电源电压 V。
【答案】 2.3 6.0
【详解】[1]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.3V，即L 两端的电压为2.3V。
2
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
[2]由图甲电路可知，L 与L 串联，由串联电路的电压规律可得电源电压
1 2
U=U+U=3,7V+2.3V=6.0V
1 2
即电源电压为6.0V。
三、实验题
13．（2023·吉林长春·统考中考真题）在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：
（1）连接电路时开关应处于 状态；
（2）要用电压表测量小灯泡L 两端的电压，请用笔画线代替导线将实物电路连接完整；
1
（3）闭合开关，观察到小灯泡L 发光、L 不发光，故障可能是 ；
1 2
（4）排除故障后，用电压表分别测量小灯泡L、L 及电源两端的电压，电压表示数均如图乙所示，为
1 2
V。更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论：并联电路中各支路
用电器两端的电压与电源两端的电压 。
【答案】 断开 灯泡L 断路 3 相等
2
【详解】（1）[1]连接电路时，为保护电路，开关应处于断开状态。
（2）[2]要用电压表测量小灯泡L 两端的电压，电压表和灯泡L 并联，如图所示：
1 1
（3）[3]并联电路中各个支路互不影响，闭合开关，观察到小灯泡L 发光、L 不发光，可能灯泡L 断路。
1 2 2
（4）[4]由图乙可知，电压表的量程是0~3V，分度值是0.1V，电压表的示数为3V。
[5]更换不同规格的小灯泡多次测量，电压表的示数是3V，说明并联电路中各支路用电器两端的电压相等，
都等于电源电压。

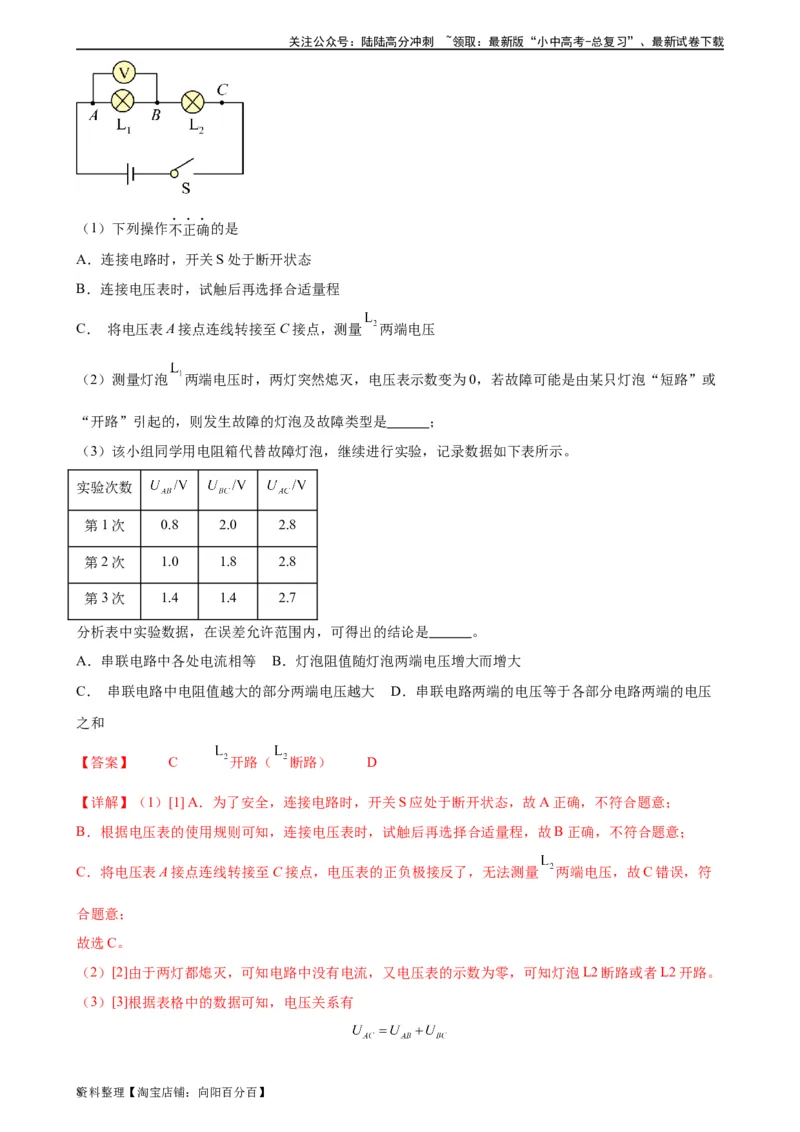

14．（2023·四川成都·统考中考真题）某小组同学利用如图所示电路探究串联电路中的电压关系。
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）下列操作不正确的是
A．连接电路时，开关S处于断开状态
B．连接电压表时，试触后再选择合适量程
C． 将电压表A接点连线转接至C接点，测量 两端电压
（2）测量灯泡 两端电压时，两灯突然熄灭，电压表示数变为0，若故障可能是由某只灯泡“短路”或
“开路”引起的，则发生故障的灯泡及故障类型是 ；
（3）该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如下表所示。
实验次数
第1次 0.8 2.0 2.8
第2次 1.0 1.8 2.8
第3次 1.4 1.4 2.7
分析表中实验数据，在误差允许范围内，可得出的结论是 。
A．串联电路中各处电流相等 B．灯泡阻值随灯泡两端电压增大而增大
C． 串联电路中电阻值越大的部分两端电压越大 D．串联电路两端的电压等于各部分电路两端的电压
之和
【答案】 C 开路（ 断路） D
【详解】（1）[1] A．为了安全，连接电路时，开关S应处于断开状态，故A正确，不符合题意；
B．根据电压表的使用规则可知，连接电压表时，试触后再选择合适量程，故B正确，不符合题意；
C．将电压表A接点连线转接至C接点，电压表的正负极接反了，无法测量 两端电压，故C错误，符
合题意；
故选C。
（2）[2]由于两灯都熄灭，可知电路中没有电流，又电压表的示数为零，可知灯泡L2断路或者L2开路。
（3）[3]根据表格中的数据可知，电压关系有
资8 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

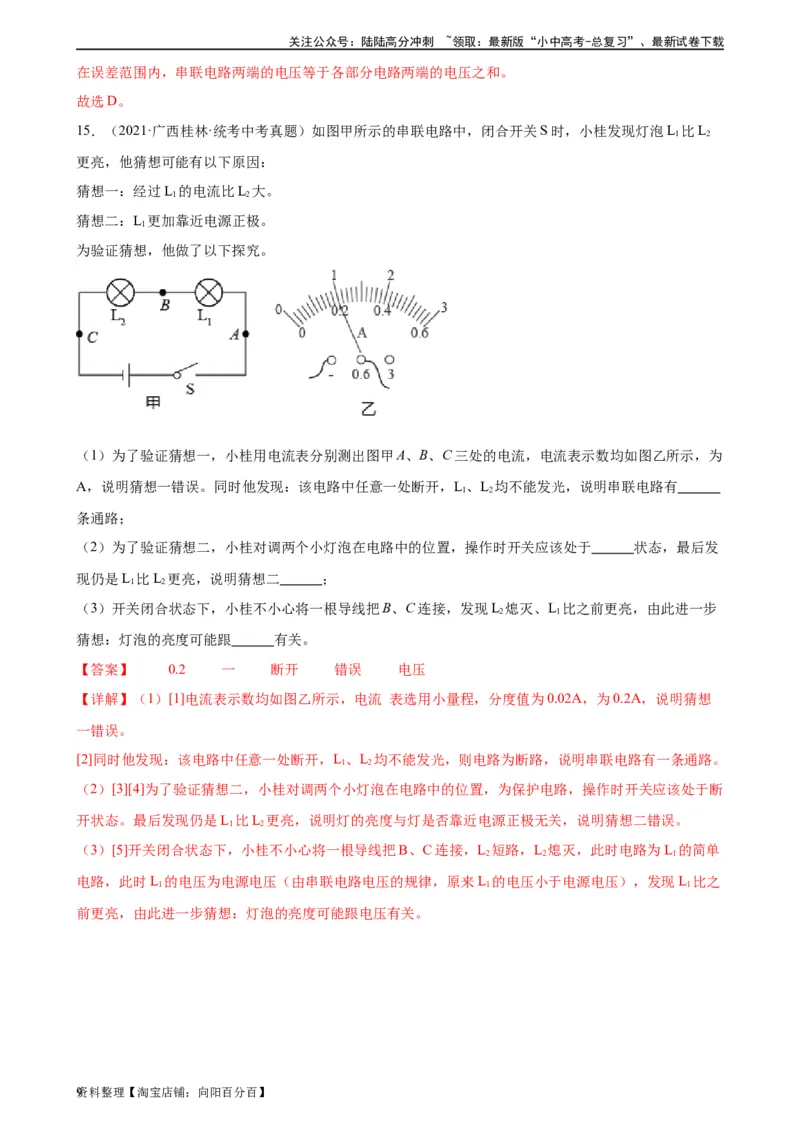

在误差范围内，串联电路两端的电压等于各部分电路两端的电压之和。
故选D。
15．（2021·广西桂林·统考中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L 比L
1 2
更亮，他猜想可能有以下原因：
猜想一：经过L 的电流比L 大。
1 2
猜想二：L 更加靠近电源正极。
1
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为
A，说明猜想一错误。同时他发现：该电路中任意一处断开，L、L 均不能发光，说明串联电路有
1 2
条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于 状态，最后发
现仍是L 比L 更亮，说明猜想二 ；
1 2
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L 熄灭、L 比之前更亮，由此进一步
2 1
猜想：灯泡的亮度可能跟 有关。
【答案】 0.2 一 断开 错误 电压
【详解】（1）[1]电流表示数均如图乙所示，电流 表选用小量程，分度值为0.02A，为0.2A，说明猜想
一错误。
[2]同时他发现：该电路中任意一处断开，L、L 均不能发光，则电路为断路，说明串联电路有一条通路。
1 2
（2）[3][4]为了验证猜想二，小桂对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断
开状态。最后发现仍是L 比L 更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想二错误。
1 2
（3）[5]开关闭合状态下，小桂不小心将一根导线把B、C连接，L 短路，L 熄灭，此时电路为L 的简单
2 2 1
电路，此时L 的电压为电源电压（由串联电路电压的规律，原来L 的电压小于电源电压），发现L 比之
1 1 1
前更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。
