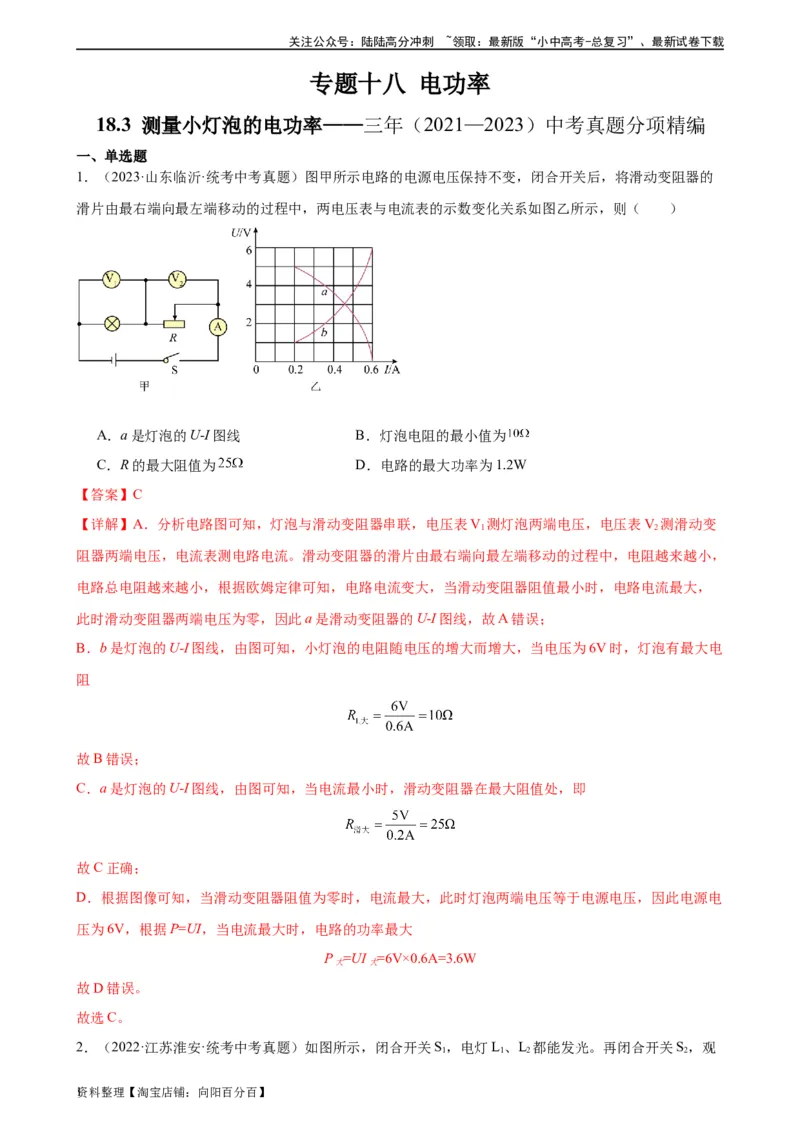

专题十八 电功率
18.3 测量小灯泡的电功率——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·山东临沂·统考中考真题）图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的
滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（ ）
A．a是灯泡的U-I图线 B．灯泡电阻的最小值为
C．R的最大阻值为 D．电路的最大功率为1.2W
【答案】C
【详解】A．分析电路图可知，灯泡与滑动变阻器串联，电压表V 测灯泡两端电压，电压表V 测滑动变
1 2
阻器两端电压，电流表测电路电流。滑动变阻器的滑片由最右端向最左端移动的过程中，电阻越来越小，
电路总电阻越来越小，根据欧姆定律可知，电路电流变大，当滑动变阻器阻值最小时，电路电流最大，
此时滑动变阻器两端电压为零，因此a是滑动变阻器的U-I图线，故A错误；
B．b是灯泡的U-I图线，由图可知，小灯泡的电阻随电压的增大而增大，当电压为6V时，灯泡有最大电
阻
故B错误；
C．a是灯泡的U-I图线，由图可知，当电流最小时，滑动变阻器在最大阻值处，即
故C正确；
D．根据图像可知，当滑动变阻器阻值为零时，电流最大，此时灯泡两端电压等于电源电压，因此电源电
压为6V，根据P=UI，当电流最大时，电路的功率最大
P =UI =6V×0.6A=3.6W
大 大
故D错误。
故选C。
2．（2022·江苏淮安·统考中考真题）如图所示，闭合开关S，电灯L、L 都能发光。再闭合开关S，观
1 1 2 2
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

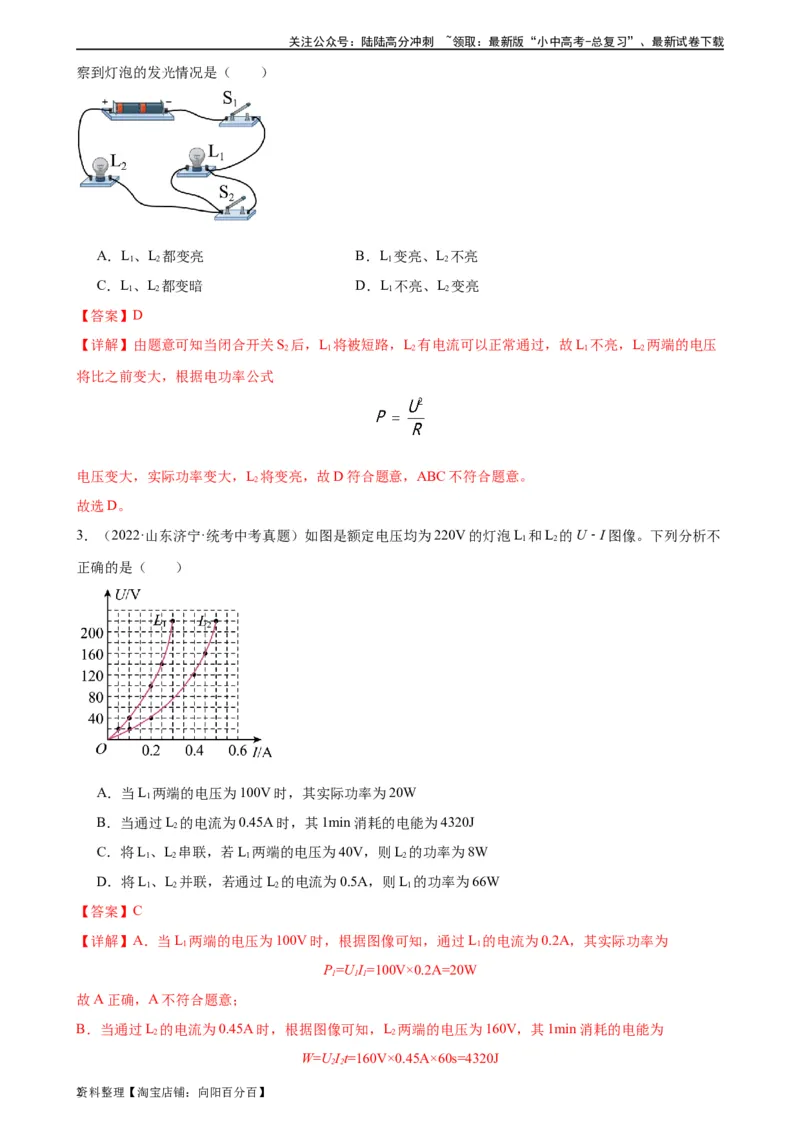

察到灯泡的发光情况是（ ）
A．L、L 都变亮 B．L 变亮、L 不亮
1 2 1 2
C．L、L 都变暗 D．L 不亮、L 变亮
1 2 1 2
【答案】D
【详解】由题意可知当闭合开关S 后，L 将被短路，L 有电流可以正常通过，故L 不亮，L 两端的电压
2 1 2 1 2
将比之前变大，根据电功率公式
电压变大，实际功率变大，L 将变亮，故D符合题意，ABC不符合题意。
2
故选D。
3．（2022·山东济宁·统考中考真题）如图是额定电压均为220V的灯泡L 和L 的U﹣I图像。下列分析不
1 2
正确的是（ ）
A．当L 两端的电压为100V时，其实际功率为20W
1
B．当通过L 的电流为0.45A时，其1min消耗的电能为4320J
2
C．将L、L 串联，若L 两端的电压为40V，则L 的功率为8W
1 2 1 2
D．将L、L 并联，若通过L 的电流为0.5A，则L 的功率为66W
1 2 2 1
【答案】C
【详解】A．当L 两端的电压为100V时，根据图像可知，通过L 的电流为0.2A，其实际功率为
1 1
P=UI=100V×0.2A=20W
1 1 1
故A正确，A不符合题意；
B．当通过L 的电流为0.45A时，根据图像可知，L 两端的电压为160V，其1min消耗的电能为
2 2
W=UIt=160V×0.45A×60s=4320J
2 2
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

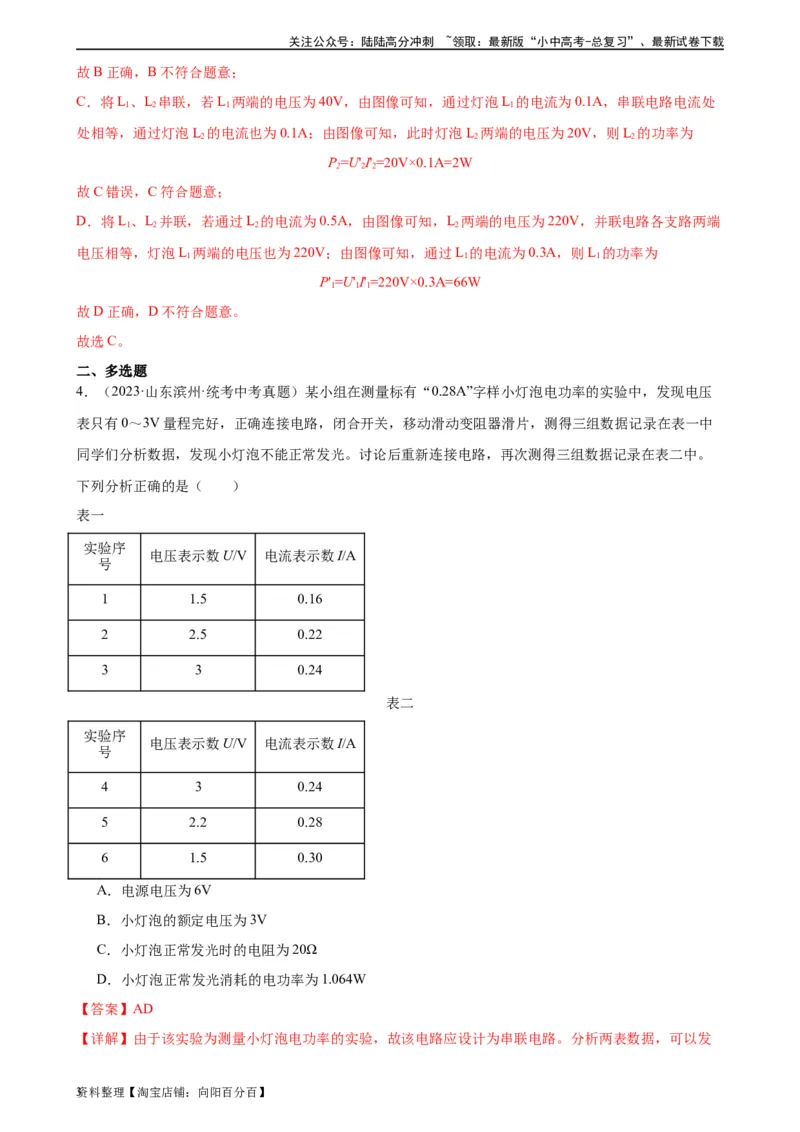

故B正确，B不符合题意；
C．将L、L 串联，若L 两端的电压为40V，由图像可知，通过灯泡L 的电流为0.1A，串联电路电流处
1 2 1 1
处相等，通过灯泡L 的电流也为0.1A；由图像可知，此时灯泡L 两端的电压为20V，则L 的功率为
2 2 2
P=U'I'=20V×0.1A=2W
2 2 2
故C错误，C符合题意；
D．将L、L 并联，若通过L 的电流为0.5A，由图像可知，L 两端的电压为220V，并联电路各支路两端
1 2 2 2
电压相等，灯泡L 两端的电压也为220V；由图像可知，通过L 的电流为0.3A，则L 的功率为
1 1 1
P'=U'I'=220V×0.3A=66W
1 1 1
故D正确，D不符合题意。
故选C。
二、多选题
4．（2023·山东滨州·统考中考真题）某小组在测量标有“0.28A”字样小灯泡电功率的实验中，发现电压
表只有0～3V量程完好，正确连接电路，闭合开关，移动滑动变阻器滑片，测得三组数据记录在表一中
同学们分析数据，发现小灯泡不能正常发光。讨论后重新连接电路，再次测得三组数据记录在表二中。
下列分析正确的是（ ）
表一
实验序
电压表示数U/V 电流表示数I/A
号
1 1.5 0.16
2 2.5 0.22
3 3 0.24
表二
实验序
电压表示数U/V 电流表示数I/A
号
4 3 0.24
5 2.2 0.28
6 1.5 0.30
A．电源电压为6V
B．小灯泡的额定电压为3V
C．小灯泡正常发光时的电阻为20Ω
D．小灯泡正常发光消耗的电功率为1.064W
【答案】AD
【详解】由于该实验为测量小灯泡电功率的实验，故该电路应设计为串联电路。分析两表数据，可以发
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

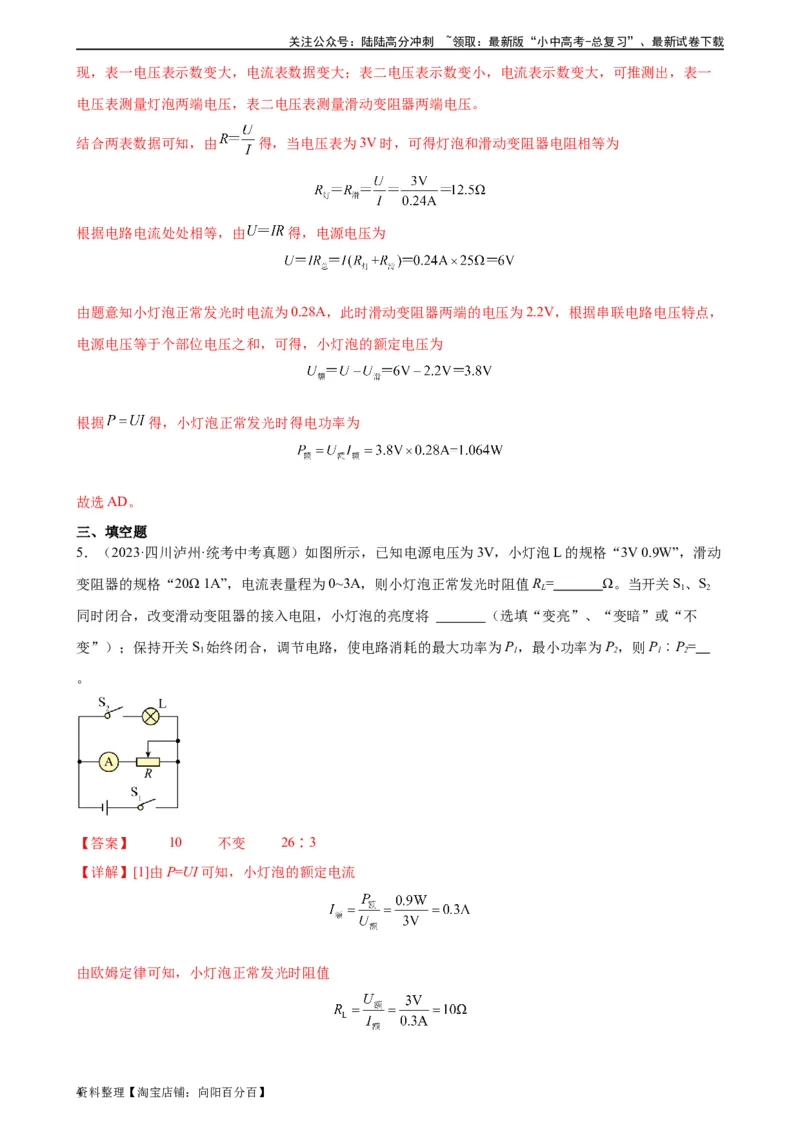

现，表一电压表示数变大，电流表数据变大；表二电压表示数变小，电流表示数变大，可推测出，表一
电压表测量灯泡两端电压，表二电压表测量滑动变阻器两端电压。
结合两表数据可知，由 得，当电压表为3V时，可得灯泡和滑动变阻器电阻相等为
根据电路电流处处相等，由 得，电源电压为
由题意知小灯泡正常发光时电流为0.28A，此时滑动变阻器两端的电压为2.2V，根据串联电路电压特点，
电源电压等于个部位电压之和，可得，小灯泡的额定电压为
根据 得，小灯泡正常发光时得电功率为
故选AD。
三、填空题
5．（2023·四川泸州·统考中考真题）如图所示，已知电源电压为3V，小灯泡L的规格“3V 0.9W”，滑动
变阻器的规格“20Ω 1A”，电流表量程为0~3A，则小灯泡正常发光时阻值R = Ω。当开关S、S
L 1 2
同时闭合，改变滑动变阻器的接入电阻，小灯泡的亮度将 （选填“变亮”、“变暗”或“不
变”）；保持开关S 始终闭合，调节电路，使电路消耗的最大功率为P，最小功率为P，则P︰P=
1 1 2 1 2
。
【答案】 10 不变 26∶3
【详解】[1]由P=UI可知，小灯泡的额定电流
由欧姆定律可知，小灯泡正常发光时阻值
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

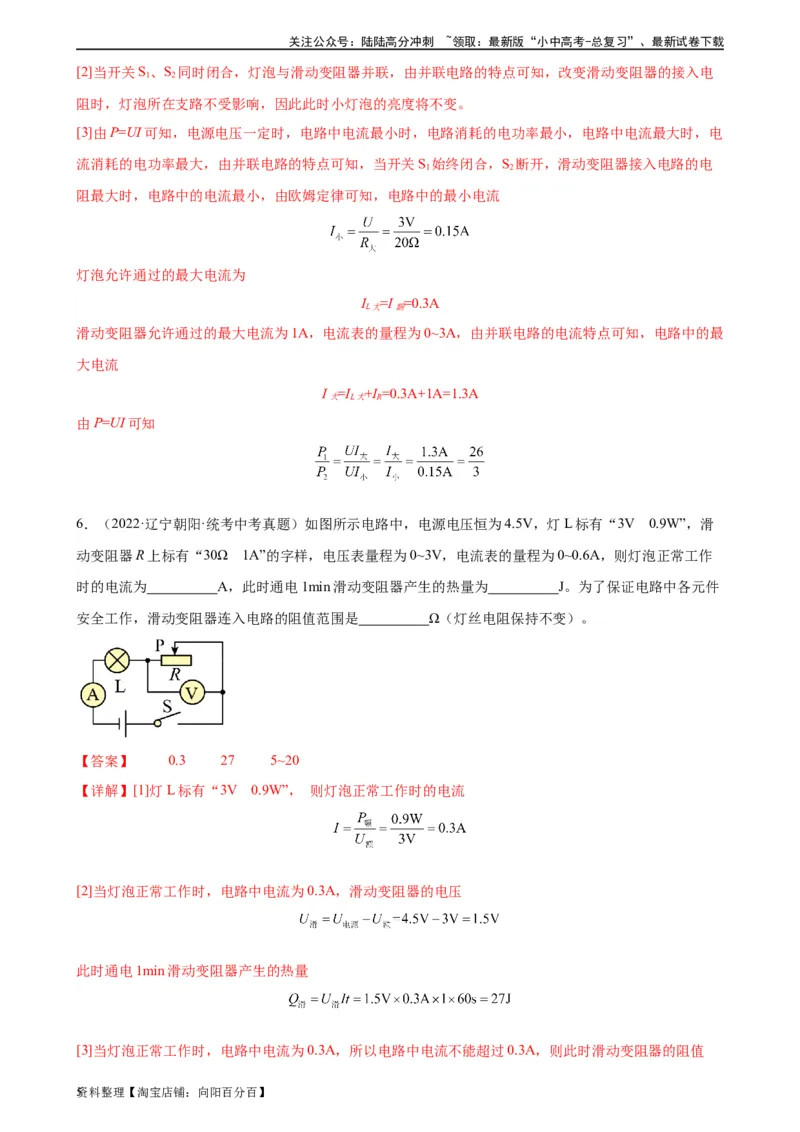

[2]当开关S、S 同时闭合，灯泡与滑动变阻器并联，由并联电路的特点可知，改变滑动变阻器的接入电
1 2
阻时，灯泡所在支路不受影响，因此此时小灯泡的亮度将不变。
[3]由P=UI可知，电源电压一定时，电路中电流最小时，电路消耗的电功率最小，电路中电流最大时，电
流消耗的电功率最大，由并联电路的特点可知，当开关S 始终闭合，S 断开，滑动变阻器接入电路的电
1 2
阻最大时，电路中的电流最小，由欧姆定律可知，电路中的最小电流
灯泡允许通过的最大电流为
I =I =0.3A
L大 额
滑动变阻器允许通过的最大电流为1A，电流表的量程为0~3A，由并联电路的电流特点可知，电路中的最
大电流
I =I +I =0.3A+1A=1.3A
大 L大 R
由P=UI可知
6．（2022·辽宁朝阳·统考中考真题）如图所示电路中，电源电压恒为4.5V，灯L标有“3V 0.9W”，滑
动变阻器R上标有“30Ω 1A”的字样，电压表量程为0~3V，电流表的量程为0~0.6A，则灯泡正常工作
时的电流为 A，此时通电1min滑动变阻器产生的热量为 J。为了保证电路中各元件
安全工作，滑动变阻器连入电路的阻值范围是 Ω（灯丝电阻保持不变）。
【答案】 0.3 27 5~20
【详解】[1]灯L标有“3V 0.9W”， 则灯泡正常工作时的电流
[2]当灯泡正常工作时，电路中电流为0.3A，滑动变阻器的电压
此时通电1min滑动变阻器产生的热量
[3]当灯泡正常工作时，电路中电流为0.3A，所以电路中电流不能超过0.3A，则此时滑动变阻器的阻值
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电压表测量滑动变阻器的电压，电压表量程为0~3V，则U =3V，此时灯泡的电压为1.5V，灯L标有
滑最大
“3V 0.9W”， 则灯泡阻值
此时电路中电流
则此时滑动变阻器的阻值
所以滑动变阻器的阻值范围为5~20Ω。
7．（2022·广西贵港·统考中考真题）如图所示的电路，电源电压保持不变，闭合开关S、S，断开开关
1
S，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是4～12V，电流表示数变
2
化范围是0.4～1.2A，则电源电压是 V；闭合开关S、S，断开开关S，当滑动变阻器的滑片
2 1
从a端移动到中点时，小灯泡L恰好正常发光，此过程中电路最大功率和最小功率之比为4:3，则小灯泡
L的额定功率是 W。（不计温度对灯丝电阻的影响）
【答案】 12 3.2
【详解】[1]闭合开关S、S，断开开关S，滑动变阻器的滑片P在b端时，电路中只接入R，电压表测电
1 2 1
源电压，此时电压表的示数为12V，即电源电压为12V。此时电流表的示数为1.2A，则R 的阻值为
1
[2]闭合开关S、S，断开开关S，滑动变阻器的滑片P在a端时，R 和R 串联，电压表测R 两端的电压，
1 2 1 2 1
此时电压表的示数为4V，电流表的示数为0.4A，则R 两端的电压为
2
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

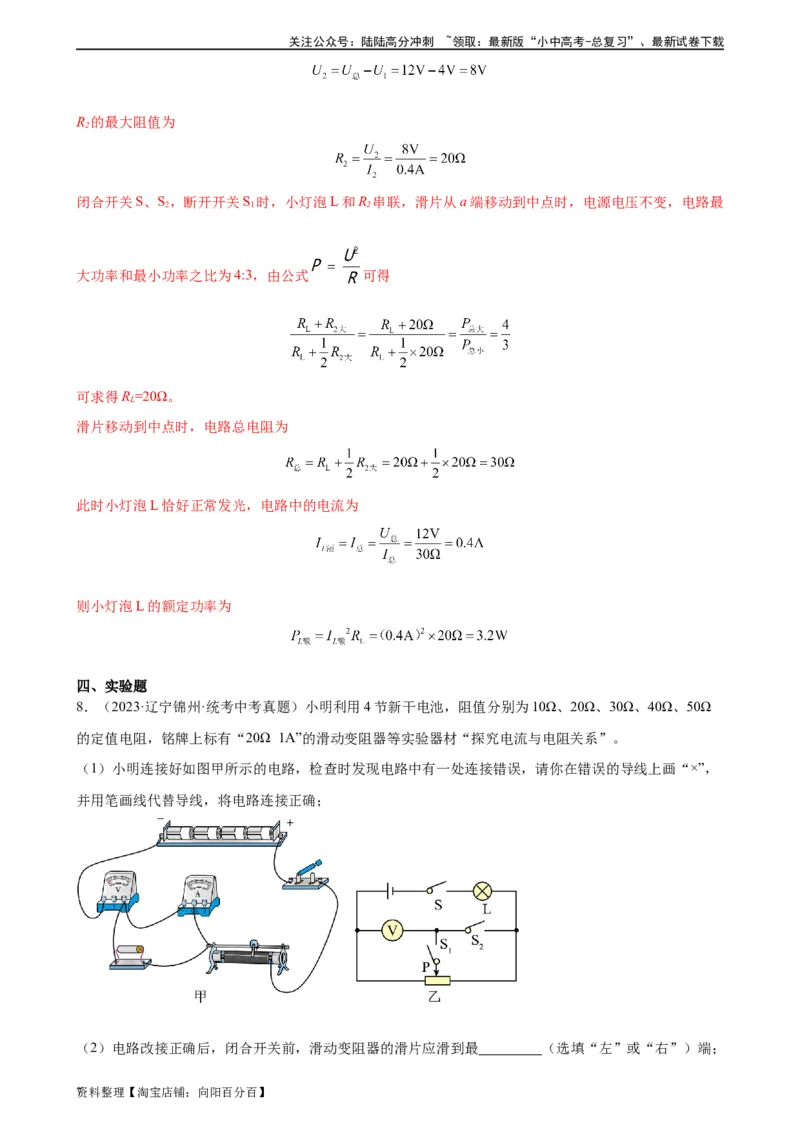

R 的最大阻值为
2
闭合开关S、S，断开开关S 时，小灯泡L和R 串联，滑片从a端移动到中点时，电源电压不变，电路最
2 1 2
大功率和最小功率之比为4:3，由公式 可得
可求得R =20Ω。
L
滑片移动到中点时，电路总电阻为
此时小灯泡L恰好正常发光，电路中的电流为
则小灯泡L的额定功率为
四、实验题
8．（2023·辽宁锦州·统考中考真题）小明利用4节新干电池，阻值分别为10Ω、20Ω、30Ω、40Ω、50Ω
的定值电阻，铭牌上标有“20Ω 1A”的滑动变阻器等实验器材“探究电流与电阻关系”。
（1）小明连接好如图甲所示的电路，检查时发现电路中有一处连接错误，请你在错误的导线上画“×”，
并用笔画线代替导线，将电路连接正确；
（2）电路改接正确后，闭合开关前，滑动变阻器的滑片应滑到最 （选填“左”或“右”）端；
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）小明将10Ω的定值电阻接入电路中，闭合开关，调节滑动变阻器的滑片，使定值电阻两端电压为
4V，读出并记录电流表示数；保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻
后，直接闭合开关，电压表的示数将 （选填“大于”、“小于”或“等于”）4V，此时应将滑
动变阻器的滑片在原来基础上向 （选填“左”或“右”）端移动，直到电压表的示数再次达到
4V，记录电流表的示数；
（4）当小明将50Ω定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值电阻两端电压
为4V，则原因可能是 （写出一条即可）；
（5）完成实验探究后，小明得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成
；
（6）完成上述实验后，小明又利用原实验器材，设计了如图乙所示的电路，测出了额定电压为2.5V的小
灯泡的额定功率。请帮他将实验步骤补充完整：
①闭合开关S、S 和S，调节滑动变阻器的滑片，使电压表示数为 V时，小灯泡正常发光；
1 2
②闭合开关S、S，断开S，保持滑片位置不变，读出电压表示数为2.5V；
1 2
③闭合开关S、S，断开S，读出电压表的示数为4V；
2 1
④小灯泡的额定功率 W。
【答案】 左 大于 左 所选
滑动变阻器的最大阻值太小或电源电压过大（其他答案合理即可） 反比 3.5 0.7

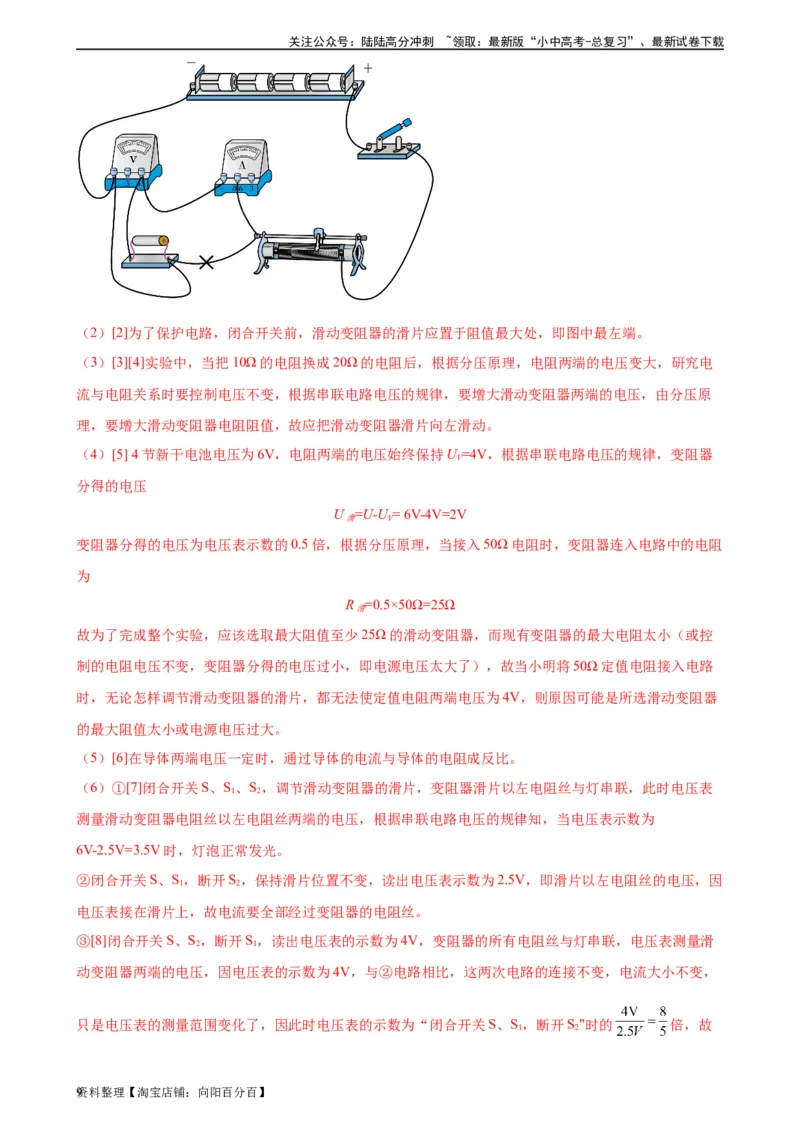

【详解】（1）[1]小明连接好如图甲所示的电路，该电路有一处故障是：电阻与电流表并联了，将电流表
应与电阻串联，电压表与电阻并联，下图所示：
资8 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）[2]为了保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大处，即图中最左端。
（3）[3][4]实验中，当把10Ω的电阻换成20Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电
流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原
理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向左滑动。
（4）[5] 4节新干电池电压为6V，电阻两端的电压始终保持U =4V，根据串联电路电压的规律，变阻器
V
分得的电压
U =U-U = 6V-4V=2V
滑 V
变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入50Ω电阻时，变阻器连入电路中的电阻
为
R =0.5×50Ω=25Ω
滑
故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，而现有变阻器的最大电阻太小（或控
制的电阻电压不变，变阻器分得的电压过小，即电源电压太大了），故当小明将50Ω定值电阻接入电路
时，无论怎样调节滑动变阻器的滑片，都无法使定值电阻两端电压为4V，则原因可能是所选滑动变阻器
的最大阻值太小或电源电压过大。
（5）[6]在导体两端电压一定时，通过导体的电流与导体的电阻成反比。
（6）①[7]闭合开关S、S、S，调节滑动变阻器的滑片，变阻器滑片以左电阻丝与灯串联，此时电压表
1 2
测量滑动变阻器电阻丝以左电阻丝两端的电压，根据串联电路电压的规律知，当电压表示数为
6V-2.5V=3.5V时，灯泡正常发光。
②闭合开关S、S，断开S，保持滑片位置不变，读出电压表示数为2.5V，即滑片以左电阻丝的电压，因
1 2
电压表接在滑片上，故电流要全部经过变阻器的电阻丝。
③[8]闭合开关S、S，断开S，读出电压表的示数为4V，变阻器的所有电阻丝与灯串联，电压表测量滑
2 1
动变阻器两端的电压，因电压表的示数为4V，与②电路相比，这两次电路的连接不变，电流大小不变，
只是电压表的测量范围变化了，因此时电压表的示数为“闭合开关S、S，断开S"时的 倍，故
1 2
资9 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
变阻器的最大电阻为②中与电压表并联的电阻的 倍，即闭合开关S、S、S，滑动变阻器左电阻丝接入
1 2
阻值为 ，即在①中，滑动变阻器的电阻为12.5Ω，由欧姆定律，在①中，通过滑动变阻器
的电流为
即灯的额定电流，小灯泡的额定功率
P =UI=2.5V×0.28A=0.7W
额
9．（2023·黑龙江哈尔滨·统考中考真题）小明用如图甲所示器材做“测量小灯泡电功率”的实验，电源
电压约为4.5V且恒定不变，小灯泡上标有“3.8V”的字样，电压表只有0~3V量程可用。
（1）连接电路时开关需要 。
（2）图甲的电路还差最后一根导线，请你用笔画线代替导线，将实物电路连接完整，连好就通电实验
。
（3）接下来小明为准确测出小灯泡的额定功率，实验步骤如下：
①调节滑动变阻器滑片，使电压表的示数为3V，然后断开开关，将电压表并联在滑动变阻器两端。
②保持滑片位置不动，再次闭合开关后，观察电压表并继续移动滑片，直至电压表示数 ，读出此
时电流表示数如图乙所示，此时电流为 A。
③小灯泡额定功率为 W。
【答案】 断开 减小0.8V 0.3 1.14
【详解】（1）[1]为保证器材安全，连接电路时开关需要断开。
（2）[2]连好就通电实验，则连入时应使滑动变阻器位于最大处，应连接右下接线柱，如图所示：
资10料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

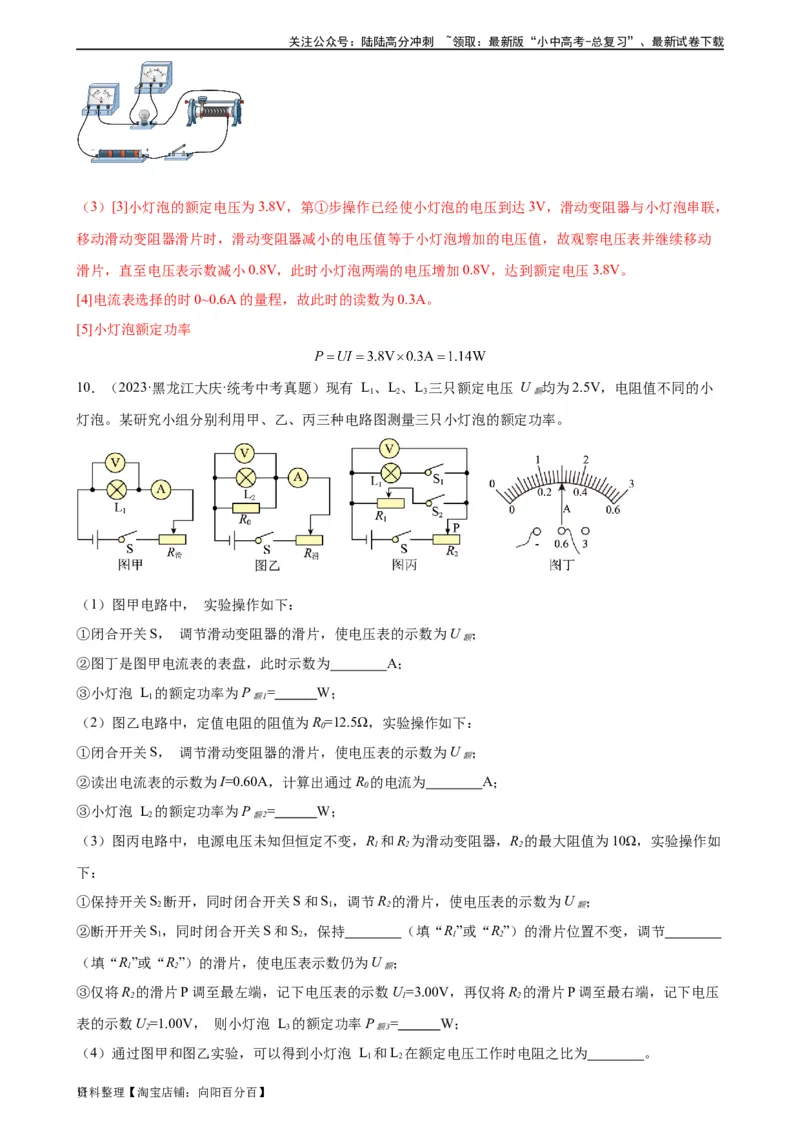

（3）[3]小灯泡的额定电压为3.8V，第①步操作已经使小灯泡的电压到达3V，滑动变阻器与小灯泡串联，
移动滑动变阻器滑片时，滑动变阻器减小的电压值等于小灯泡增加的电压值，故观察电压表并继续移动
滑片，直至电压表示数减小0.8V，此时小灯泡两端的电压增加0.8V，达到额定电压3.8V。
[4]电流表选择的时0~0.6A的量程，故此时的读数为0.3A。
[5]小灯泡额定功率
10．（2023·黑龙江大庆·统考中考真题）现有 L、L、L 三只额定电压 U 均为2.5V，电阻值不同的小
1 2 3 额
灯泡。某研究小组分别利用甲、乙、丙三种电路图测量三只小灯泡的额定功率。
（1）图甲电路中， 实验操作如下：
①闭合开关S， 调节滑动变阻器的滑片，使电压表的示数为U ；
额
②图丁是图甲电流表的表盘，此时示数为 A；
③小灯泡 L 的额定功率为P = W；
1 额1
（2）图乙电路中，定值电阻的阻值为R=12.5Ω，实验操作如下：
0
①闭合开关S， 调节滑动变阻器的滑片，使电压表的示数为U ；
额
②读出电流表的示数为I=0.60A，计算出通过R 的电流为 A；
0
③小灯泡 L 的额定功率为P = W；
2 额2
（3）图丙电路中，电源电压未知但恒定不变，R 和R 为滑动变阻器，R 的最大阻值为10Ω，实验操作如
1 2 2
下：
①保持开关S 断开，同时闭合开关S和S，调节R 的滑片，使电压表的示数为U ；
2 1 2 额
②断开开关S，同时闭合开关S和S，保持 （填“R”或“R”）的滑片位置不变，调节
1 2 1 2
（填“R”或“R”）的滑片，使电压表示数仍为U ；
1 2 额
③仅将R 的滑片P调至最左端，记下电压表的示数U=3.00V，再仅将R 的滑片P调至最右端，记下电压
2 1 2
表的示数U=1.00V， 则小灯泡 L 的额定功率P = W；
2 3 额3
（4）通过图甲和图乙实验，可以得到小灯泡 L 和L 在额定电压工作时电阻之比为 。
1 2
资11料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

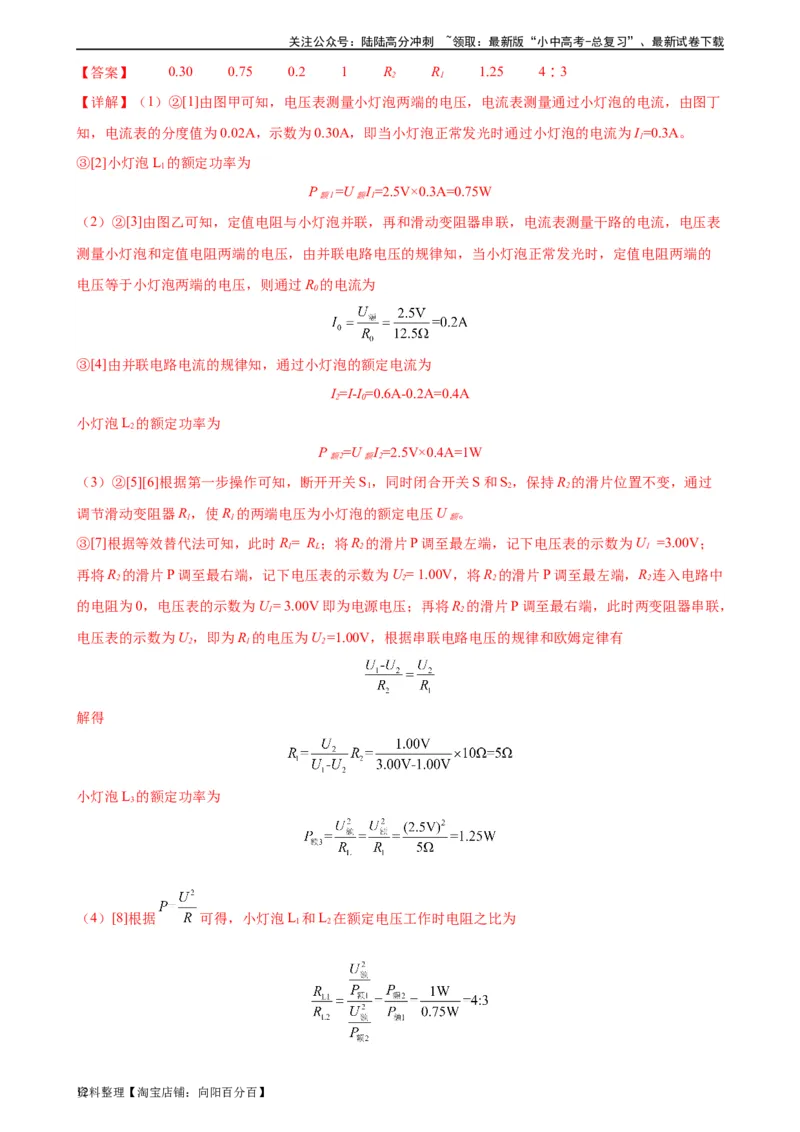

【答案】 0.30 0.75 0.2 1 R R 1.25 4∶3
2 1
【详解】（1）②[1]由图甲可知，电压表测量小灯泡两端的电压，电流表测量通过小灯泡的电流，由图丁
知，电流表的分度值为0.02A，示数为0.30A，即当小灯泡正常发光时通过小灯泡的电流为I=0.3A。
1
③[2]小灯泡L 的额定功率为
1
P =U I=2.5V×0.3A=0.75W
额1 额1
（2）②[3]由图乙可知，定值电阻与小灯泡并联，再和滑动变阻器串联，电流表测量干路的电流，电压表
测量小灯泡和定值电阻两端的电压，由并联电路电压的规律知，当小灯泡正常发光时，定值电阻两端的
电压等于小灯泡两端的电压，则通过R 的电流为
0
③[4]由并联电路电流的规律知，通过小灯泡的额定电流为
I=I-I=0.6A-0.2A=0.4A
2 0
小灯泡L 的额定功率为
2
P =U I=2.5V×0.4A=1W
额2 额2
（3）②[5][6]根据第一步操作可知，断开开关S，同时闭合开关S和S，保持R 的滑片位置不变，通过
1 2 2
调节滑动变阻器R，使R 的两端电压为小灯泡的额定电压U 。
1 1 额
③[7]根据等效替代法可知，此时R= R ；将R 的滑片P调至最左端，记下电压表的示数为U =3.00V；
1 L 2 1
再将R 的滑片P调至最右端，记下电压表的示数为U= 1.00V，将R 的滑片P调至最左端，R 连入电路中
2 2 2 2
的电阻为0，电压表的示数为U= 3.00V即为电源电压；再将R 的滑片P调至最右端，此时两变阻器串联，
1 2
电压表的示数为U，即为R 的电压为U =1.00V，根据串联电路电压的规律和欧姆定律有
2 1 2
解得
小灯泡L 的额定功率为
3
（4）[8]根据 可得，小灯泡L 和L 在额定电压工作时电阻之比为
1 2
资12料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
11．（2023·湖北荆州·统考中考真题）课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功
率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V，小灯泡额定电压为2.5V（正常发光
时电阻约为12Ω）。
（1）为能顺利完成该实验，下列不同规格的滑动变阻器应选用 （选填字母）；
A．“10Ω 0.5A”的滑动变阻器
B．“20Ω 2A”的滑动变阻器
C．“5Ω 1A”的滑动变阻器
（2）电路连接完成后，闭合开关，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出
现该故障的原因是 ；
（3）故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额
定功率，应将滑动变阻器的滑片向 端移动（选填“左”或“右”）；
（4）通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为 W；
（5）实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6V的小灯泡的额定功率。已知电
源电压为18V，定值电阻R的阻值为20Ω。实验步骤如下：
①开关S、S 闭合，S 断开，调节滑动变阻器R'的滑片，使小灯泡正常发光；
1 2
②保持滑片位置不动，开关S、S 闭合，S 断开，此时电压表的示数为8V；
2 1
③再将滑动变阻器的滑片移至最右端，此时电压表的示数为14V；
④小灯泡的额定功率P = W。
额
【答案】 B 小灯泡断路 左 0.5 1.8

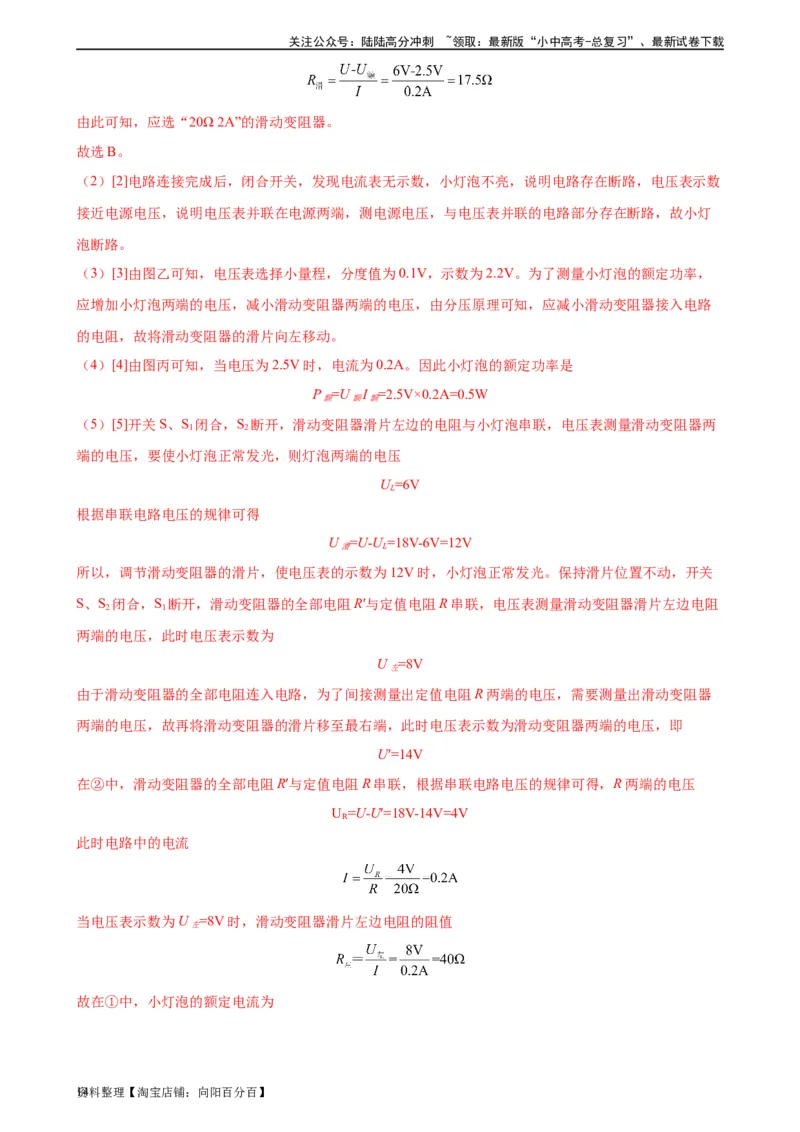

【详解】（1）[1]小灯泡额定电压为2.5V（正常发光时电阻约为12Ω）。额定电流约为
此时滑动变阻器接入电路中的阻值约为
资13料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
由此可知，应选“20Ω 2A”的滑动变阻器。
故选B。
（2）[2]电路连接完成后，闭合开关，发现电流表无示数，小灯泡不亮，说明电路存在断路，电压表示数
接近电源电压，说明电压表并联在电源两端，测电源电压，与电压表并联的电路部分存在断路，故小灯
泡断路。
（3）[3]由图乙可知，电压表选择小量程，分度值为0.1V，示数为2.2V。为了测量小灯泡的额定功率，
应增加小灯泡两端的电压，减小滑动变阻器两端的电压，由分压原理可知，应减小滑动变阻器接入电路
的电阻，故将滑动变阻器的滑片向左移动。
（4）[4]由图丙可知，当电压为2.5V时，电流为0.2A。因此小灯泡的额定功率是
P =U I =2.5V×0.2A=0.5W
额 额 额
（5）[5]开关S、S 闭合，S 断开，滑动变阻器滑片左边的电阻与小灯泡串联，电压表测量滑动变阻器两
1 2
端的电压，要使小灯泡正常发光，则灯泡两端的电压
U =6V
L
根据串联电路电压的规律可得
U =U-U =18V-6V=12V
滑 L
所以，调节滑动变阻器的滑片，使电压表的示数为12V时，小灯泡正常发光。保持滑片位置不动，开关
S、S 闭合，S 断开，滑动变阻器的全部电阻R′与定值电阻R串联，电压表测量滑动变阻器滑片左边电阻
2 1
两端的电压，此时电压表示数为
U =8V
左
由于滑动变阻器的全部电阻连入电路，为了间接测量出定值电阻R两端的电压，需要测量出滑动变阻器
两端的电压，故再将滑动变阻器的滑片移至最右端，此时电压表示数为滑动变阻器两端的电压，即
U′=14V
在②中，滑动变阻器的全部电阻R′与定值电阻R串联，根据串联电路电压的规律可得，R两端的电压
U =U-U′=18V-14V=4V
R
此时电路中的电流
当电压表示数为U =8V时，滑动变阻器滑片左边电阻的阻值
左
故在①中，小灯泡的额定电流为
资14料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
则小灯泡的额定功率
P =U I =6V×0.3A=1.8W
额 L L

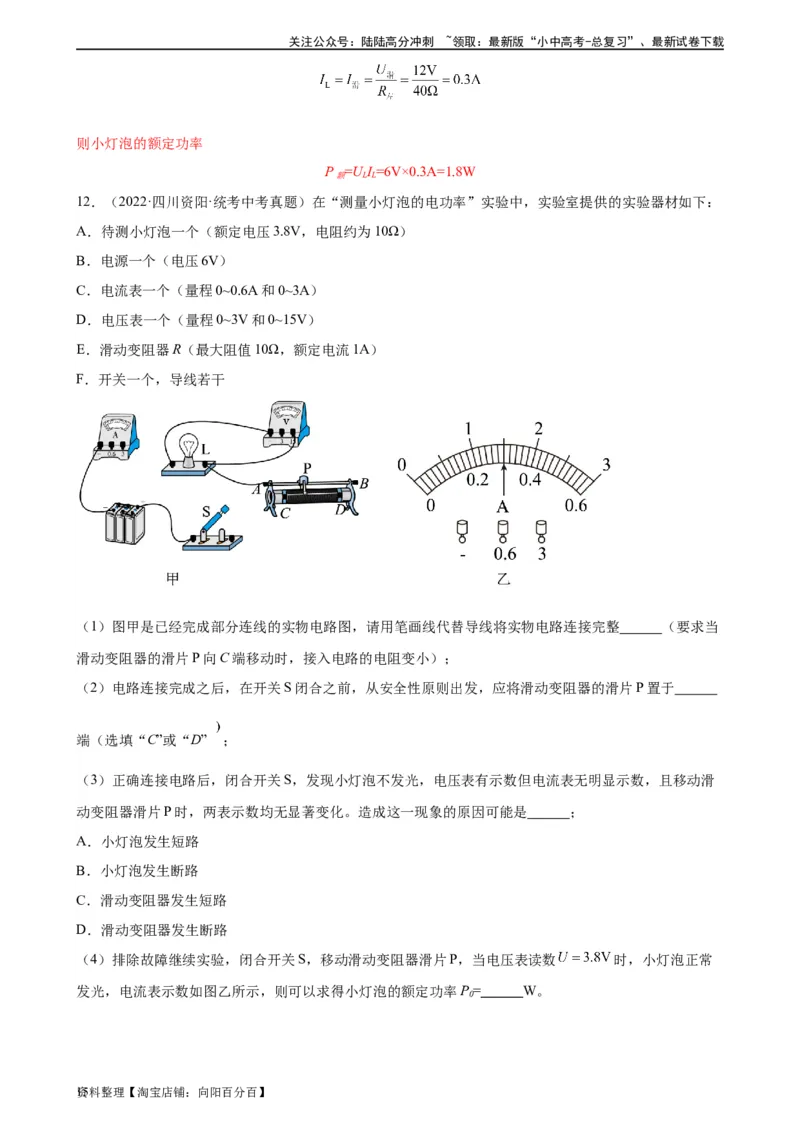

12．（2022·四川资阳·统考中考真题）在“测量小灯泡的电功率”实验中，实验室提供的实验器材如下：
A．待测小灯泡一个（额定电压3.8V，电阻约为10Ω）
B．电源一个（电压6V）
C．电流表一个（量程0~0.6A和0~3A）
D．电压表一个（量程0~3V和0~15V）
E．滑动变阻器R（最大阻值10Ω，额定电流1A）
F．开关一个，导线若干

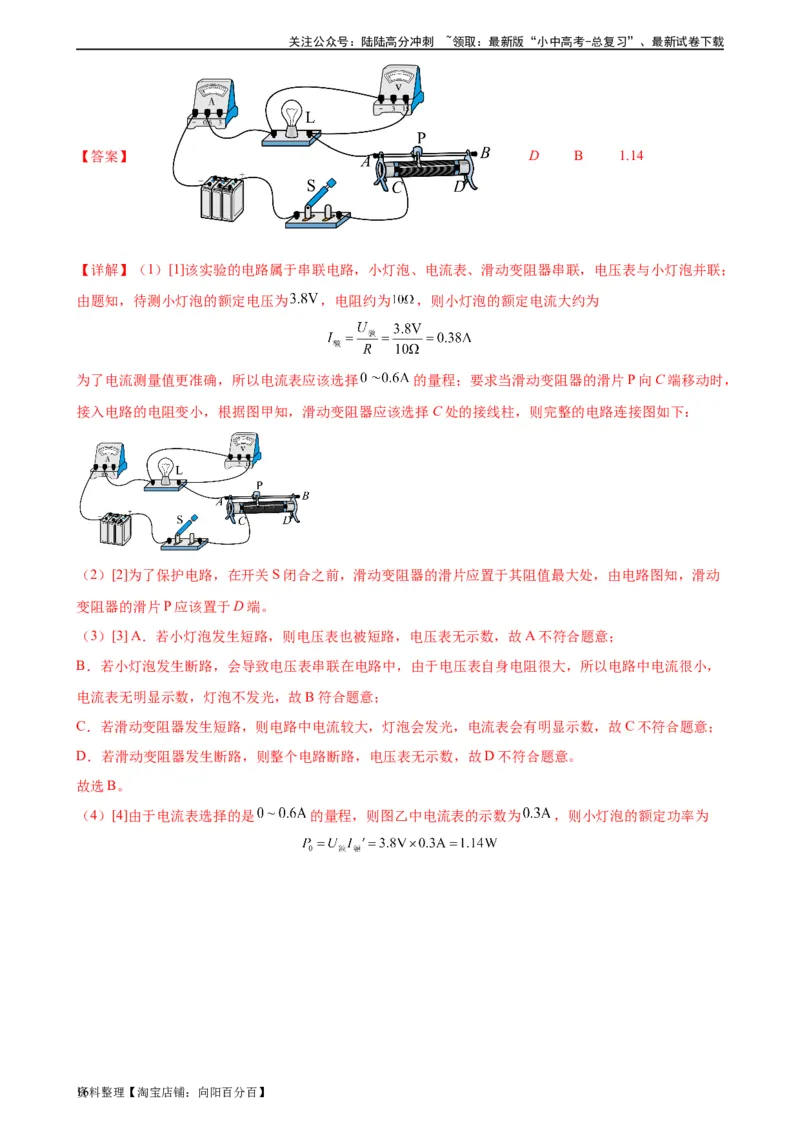

（1）图甲是已经完成部分连线的实物电路图，请用笔画线代替导线将实物电路连接完整 （要求当
滑动变阻器的滑片P向C端移动时，接入电路的电阻变小）；
（2）电路连接完成之后，在开关S闭合之前，从安全性原则出发，应将滑动变阻器的滑片P置于
端（选填“C”或“D” ；
（3）正确连接电路后，闭合开关S，发现小灯泡不发光，电压表有示数但电流表无明显示数，且移动滑
动变阻器滑片P时，两表示数均无显著变化。造成这一现象的原因可能是 ；
A．小灯泡发生短路
B．小灯泡发生断路
C．滑动变阻器发生短路
D．滑动变阻器发生断路
（4）排除故障继续实验，闭合开关S，移动滑动变阻器滑片P，当电压表读数 时，小灯泡正常
发光，电流表示数如图乙所示，则可以求得小灯泡的额定功率P= W。
0
资15料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 D B 1.14
【详解】（1）[1]该实验的电路属于串联电路，小灯泡、电流表、滑动变阻器串联，电压表与小灯泡并联；
由题知，待测小灯泡的额定电压为 ，电阻约为 ，则小灯泡的额定电流大约为
为了电流测量值更准确，所以电流表应该选择 的量程；要求当滑动变阻器的滑片P向C端移动时，
接入电路的电阻变小，根据图甲知，滑动变阻器应该选择C处的接线柱，则完整的电路连接图如下：
（2）[2]为了保护电路，在开关S闭合之前，滑动变阻器的滑片应置于其阻值最大处，由电路图知，滑动
变阻器的滑片P应该置于D端。
（3）[3] A．若小灯泡发生短路，则电压表也被短路，电压表无示数，故A不符合题意；
B．若小灯泡发生断路，会导致电压表串联在电路中，由于电压表自身电阻很大，所以电路中电流很小，
电流表无明显示数，灯泡不发光，故B符合题意；
C．若滑动变阻器发生短路，则电路中电流较大，灯泡会发光，电流表会有明显示数，故C不符合题意；
D．若滑动变阻器发生断路，则整个电路断路，电压表无示数，故D不符合题意。
故选B。
（4）[4]由于电流表选择的是 的量程，则图乙中电流表的示数为 ，则小灯泡的额定功率为
资16料整理【淘宝店铺：向阳百分百】
