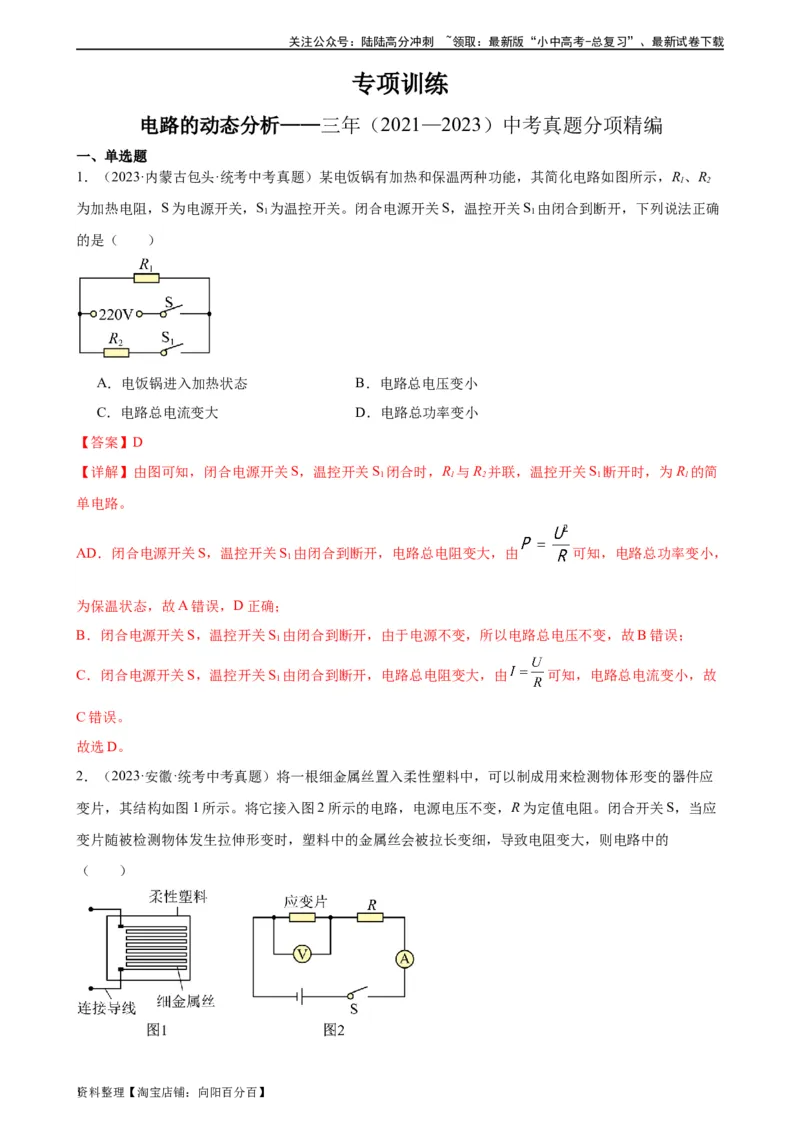

专项训练
电路的动态分析——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·内蒙古包头·统考中考真题）某电饭锅有加热和保温两种功能，其简化电路如图所示，R、R
1 2
为加热电阻，S为电源开关，S 为温控开关。闭合电源开关S，温控开关S 由闭合到断开，下列说法正确
1 1
的是（ ）
A．电饭锅进入加热状态 B．电路总电压变小
C．电路总电流变大 D．电路总功率变小
【答案】D
【详解】由图可知，闭合电源开关S，温控开关S 闭合时，R 与R 并联，温控开关S 断开时，为R 的简
1 1 2 1 1
单电路。
AD．闭合电源开关S，温控开关S 由闭合到断开，电路总电阻变大，由 可知，电路总功率变小，
1
为保温状态，故A错误，D正确；
B．闭合电源开关S，温控开关S 由闭合到断开，由于电源不变，所以电路总电压不变，故B错误；
1
C．闭合电源开关S，温控开关S 由闭合到断开，电路总电阻变大，由 可知，电路总电流变小，故
1
C错误。
故选D。
2．（2023·安徽·统考中考真题）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应
变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应
变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的
（ ）
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

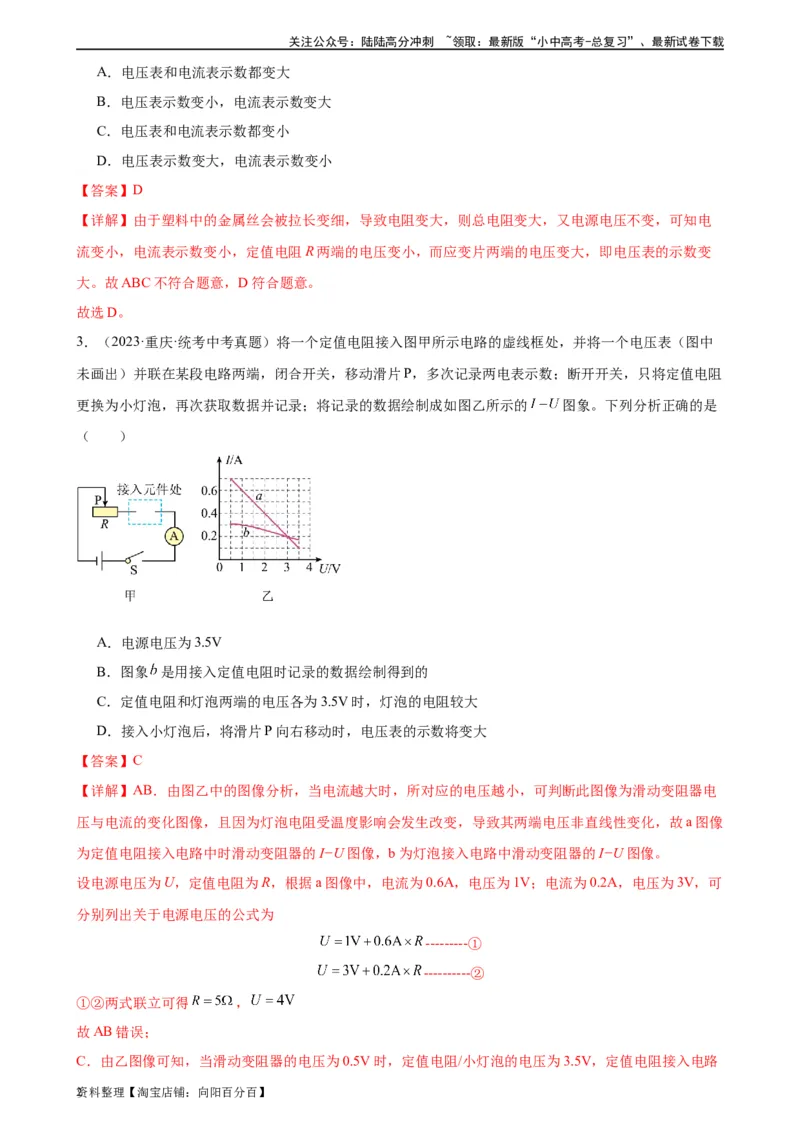

A．电压表和电流表示数都变大
B．电压表示数变小，电流表示数变大
C．电压表和电流表示数都变小
D．电压表示数变大，电流表示数变小
【答案】D
【详解】由于塑料中的金属丝会被拉长变细，导致电阻变大，则总电阻变大，又电源电压不变，可知电
流变小，电流表示数变小，定值电阻R两端的电压变小，而应变片两端的电压变大，即电压表的示数变
大。故ABC不符合题意，D符合题意。
故选D。
3．（2023·重庆·统考中考真题）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中
未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻
更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的 图象。下列分析正确的是
（ ）
A．电源电压为3.5V
B．图象 是用接入定值电阻时记录的数据绘制得到的
C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大
【答案】C
【详解】AB．由图乙中的图像分析，当电流越大时，所对应的电压越小，可判断此图像为滑动变阻器电
压与电流的变化图像，且因为灯泡电阻受温度影响会发生改变，导致其两端电压非直线性变化，故a图像
为定值电阻接入电路中时滑动变阻器的I−U图像，b为灯泡接入电路中滑动变阻器的I−U图像。
设电源电压为U，定值电阻为R，根据a图像中，电流为0.6A，电压为1V；电流为0.2A，电压为3V，可
分别列出关于电源电压的公式为
---------①
----------②
①②两式联立可得 ，
故AB错误；
C．由乙图像可知，当滑动变阻器的电压为0.5V时，定值电阻/小灯泡的电压为3.5V，定值电阻接入电路
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

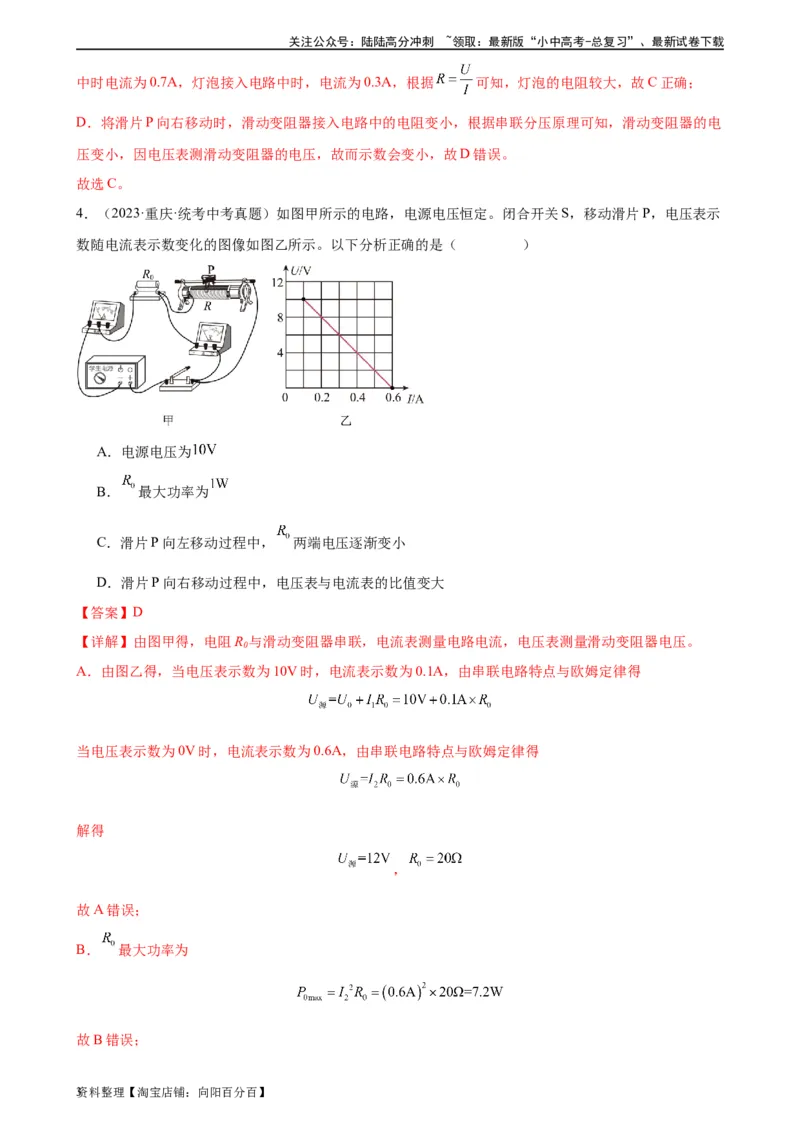

中时电流为0.7A，灯泡接入电路中时，电流为0.3A，根据 可知，灯泡的电阻较大，故C正确；
D．将滑片P向右移动时，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑动变阻器的电
压变小，因电压表测滑动变阻器的电压，故而示数会变小，故D错误。
故选C。
4．（2023·重庆·统考中考真题）如图甲所示的电路，电源电压恒定。闭合开关S，移动滑片P，电压表示
数随电流表示数变化的图像如图乙所示。以下分析正确的是（ ）
A．电源电压为
B． 最大功率为
C．滑片P向左移动过程中， 两端电压逐渐变小
D．滑片P向右移动过程中，电压表与电流表的比值变大
【答案】D
【详解】由图甲得，电阻R 与滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器电压。
0
A．由图乙得，当电压表示数为10V时，电流表示数为0.1A，由串联电路特点与欧姆定律得
当电压表示数为0V时，电流表示数为0.6A，由串联电路特点与欧姆定律得
解得
，
故A错误；
B． 最大功率为
故B错误；
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．滑片P向左移动过程中，滑动变阻器接入电路中电阻变小，变阻器分到电压变小， 两端电压逐渐
变大，故C错误；
D．滑片P向右移动过程中，滑动变阻器接入电路中电阻变大，电压表与电流表的比值为变阻器接入电路
中的阻值，变大，故D正确。
故选D。

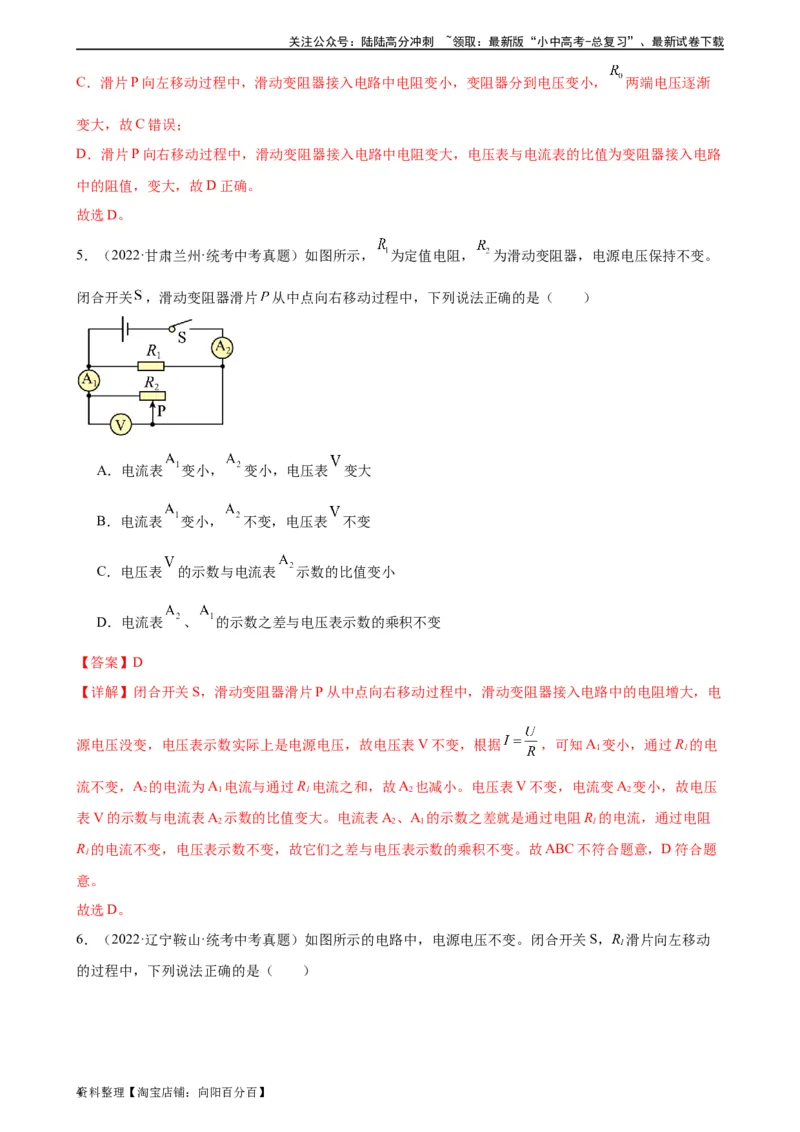

5．（2022·甘肃兰州·统考中考真题）如图所示， 为定值电阻， 为滑动变阻器，电源电压保持不变。
闭合开关 ，滑动变阻器滑片 从中点向右移动过程中，下列说法正确的是（ ）
A．电流表 变小， 变小，电压表 变大
B．电流表 变小， 不变，电压表 不变
C．电压表 的示数与电流表 示数的比值变小
D．电流表 、 的示数之差与电压表示数的乘积不变
【答案】D
【详解】闭合开关S，滑动变阻器滑片P从中点向右移动过程中，滑动变阻器接入电路中的电阻增大，电
源电压没变，电压表示数实际上是电源电压，故电压表V不变，根据 ，可知A 变小，通过R 的电
1 1
流不变，A 的电流为A 电流与通过R 电流之和，故A 也减小。电压表V不变，电流变A 变小，故电压
2 1 1 2 2
表V的示数与电流表A 示数的比值变大。电流表A、A 的示数之差就是通过电阻R 的电流，通过电阻
2 2 1 1
R 的电流不变，电压表示数不变，故它们之差与电压表示数的乘积不变。故ABC不符合题意，D符合题
1
意。
故选D。
6．（2022·辽宁鞍山·统考中考真题）如图所示的电路中，电源电压不变。闭合开关S，R 滑片向左移动
1
的过程中，下列说法正确的是（ ）
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

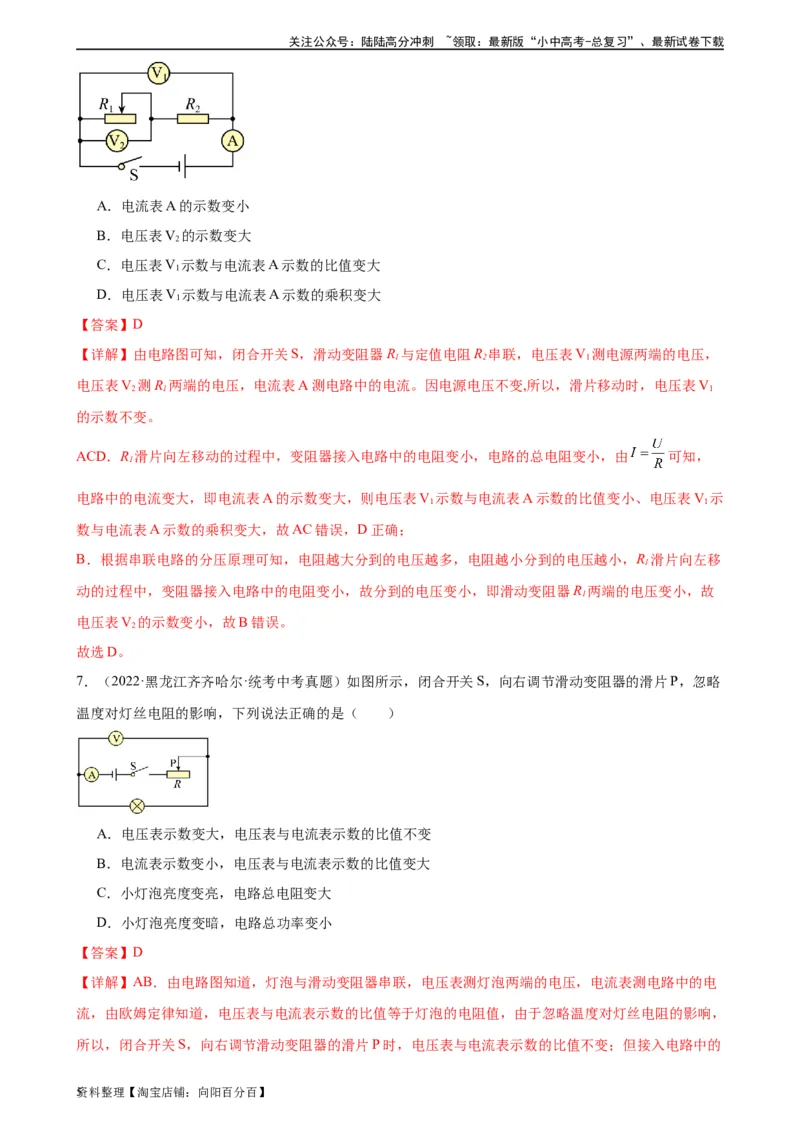

A．电流表A的示数变小
B．电压表V 的示数变大
2
C．电压表V 示数与电流表A示数的比值变大
1
D．电压表V 示数与电流表A示数的乘积变大
1
【答案】D
【详解】由电路图可知，闭合开关S，滑动变阻器R 与定值电阻R 串联，电压表V 测电源两端的电压，
1 2 1
电压表V 测R 两端的电压，电流表A测电路中的电流。因电源电压不变,所以，滑片移动时，电压表V
2 1 1
的示数不变。
ACD．R 滑片向左移动的过程中，变阻器接入电路中的电阻变小，电路的总电阻变小，由 可知，
1
电路中的电流变大，即电流表A的示数变大，则电压表V 示数与电流表A示数的比值变小、电压表V 示
1 1
数与电流表A示数的乘积变大，故AC错误，D正确；
B．根据串联电路的分压原理可知，电阻越大分到的电压越多，电阻越小分到的电压越小，R 滑片向左移
1
动的过程中，变阻器接入电路中的电阻变小，故分到的电压变小，即滑动变阻器R 两端的电压变小，故
1
电压表V 的示数变小，故B错误。
2
故选D。
7．（2022·黑龙江齐齐哈尔·统考中考真题）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略
温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电压表示数变大，电压表与电流表示数的比值不变
B．电流表示数变小，电压表与电流表示数的比值变大
C．小灯泡亮度变亮，电路总电阻变大
D．小灯泡亮度变暗，电路总功率变小
【答案】D
【详解】AB．由电路图知道，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电
流，由欧姆定律知道，电压表与电流表示数的比值等于灯泡的电阻值，由于忽略温度对灯丝电阻的影响，
所以，闭合开关S，向右调节滑动变阻器的滑片P时，电压表与电流表示数的比值不变；但接入电路中的
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

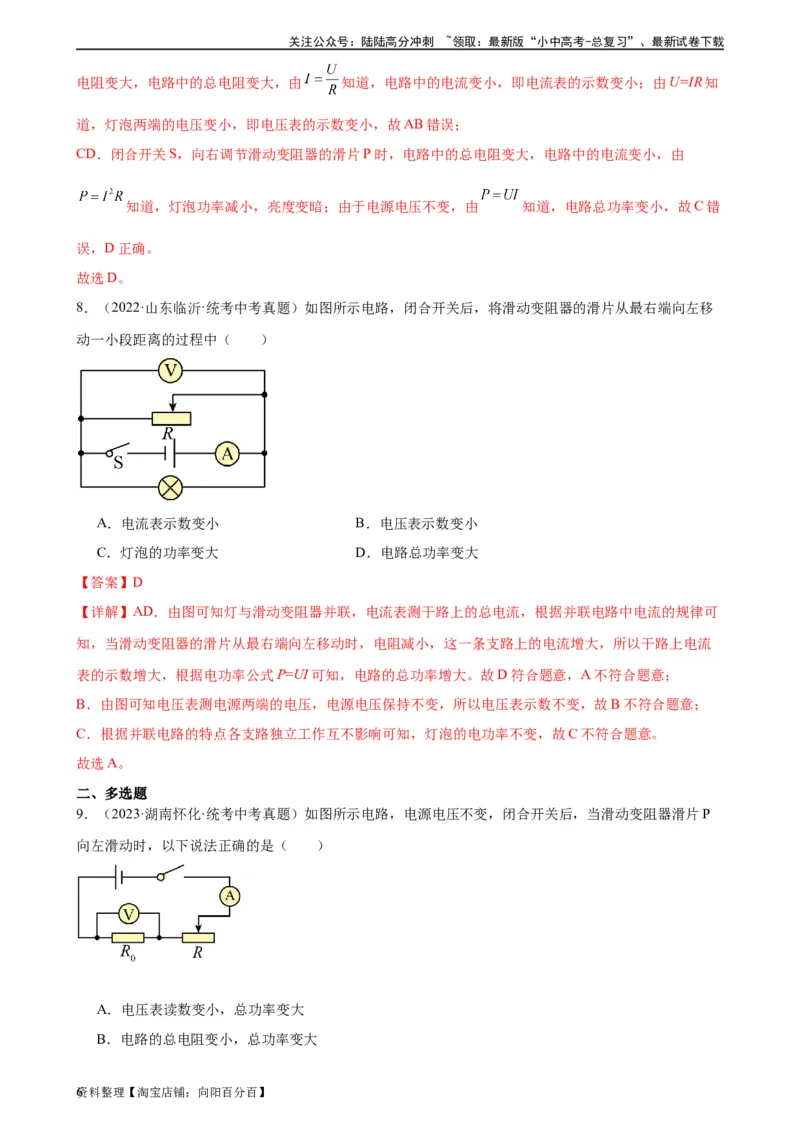

电阻变大，电路中的总电阻变大，由 知道，电路中的电流变小，即电流表的示数变小；由U=IR知
道，灯泡两端的电压变小，即电压表的示数变小，故AB错误；
CD．闭合开关S，向右调节滑动变阻器的滑片P时，电路中的总电阻变大，电路中的电流变小，由
知道，灯泡功率减小，亮度变暗；由于电源电压不变，由 知道，电路总功率变小，故C错
误，D正确。
故选D。
8．（2022·山东临沂·统考中考真题）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移
动一小段距离的过程中（ ）
A．电流表示数变小 B．电压表示数变小
C．灯泡的功率变大 D．电路总功率变大
【答案】D
【详解】AD．由图可知灯与滑动变阻器并联，电流表测干路上的总电流，根据并联电路中电流的规律可
知，当滑动变阻器的滑片从最右端向左移动时，电阻减小，这一条支路上的电流增大，所以干路上电流
表的示数增大，根据电功率公式P=UI可知，电路的总功率增大。故D符合题意，A不符合题意；
B．由图可知电压表测电源两端的电压，电源电压保持不变，所以电压表示数不变，故B不符合题意；
C．根据并联电路的特点各支路独立工作互不影响可知，灯泡的电功率不变，故C不符合题意。
故选A。
二、多选题
9．（2023·湖南怀化·统考中考真题）如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P
向左滑动时，以下说法正确的是（ ）
A．电压表读数变小，总功率变大
B．电路的总电阻变小，总功率变大
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

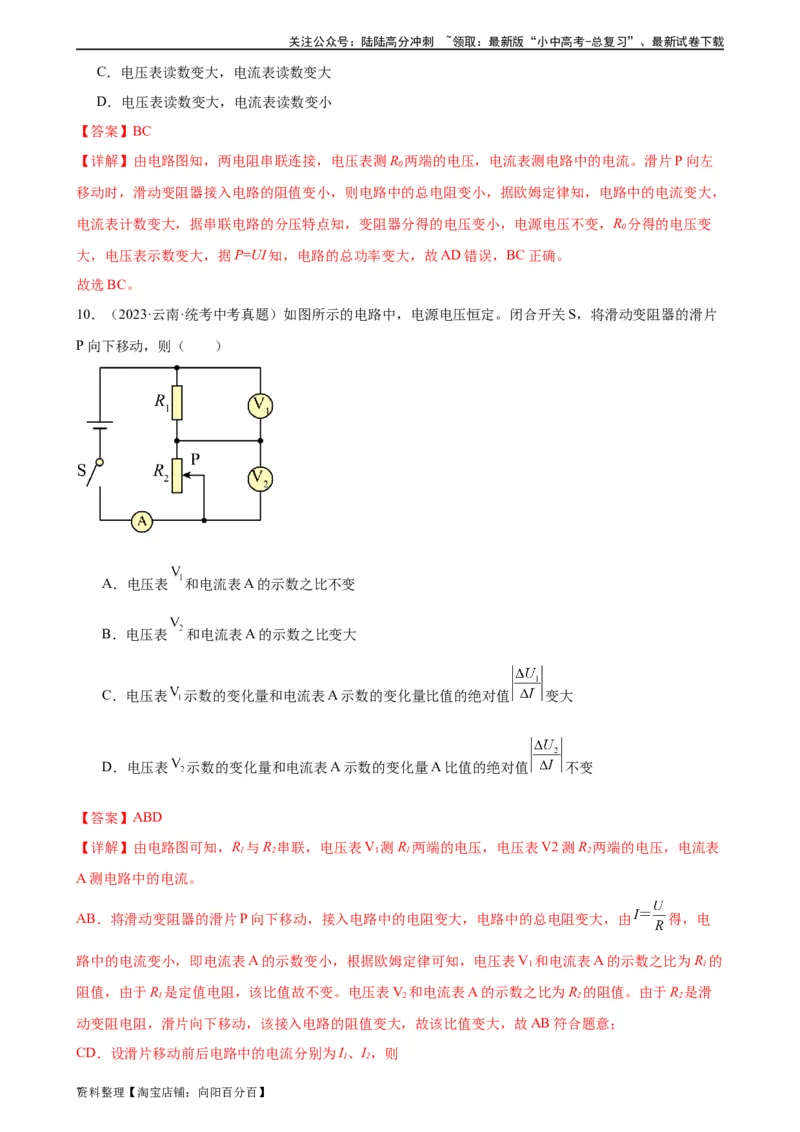

C．电压表读数变大，电流表读数变大
D．电压表读数变大，电流表读数变小
【答案】BC
【详解】由电路图知，两电阻串联连接，电压表测R 两端的电压，电流表测电路中的电流。滑片P向左
0
移动时，滑动变阻器接入电路的阻值变小，则电路中的总电阻变小，据欧姆定律知，电路中的电流变大，
电流表计数变大，据串联电路的分压特点知，变阻器分得的电压变小，电源电压不变，R 分得的电压变
0
大，电压表示数变大，据P=UI知，电路的总功率变大，故AD错误，BC正确。
故选BC。
10．（2023·云南·统考中考真题）如图所示的电路中，电源电压恒定。闭合开关S，将滑动变阻器的滑片
P向下移动，则（ ）
A．电压表 和电流表A的示数之比不变
B．电压表 和电流表A的示数之比变大
C．电压表 示数的变化量和电流表A示数的变化量比值的绝对值 变大
D．电压表 示数的变化量和电流表A示数的变化量A比值的绝对值 不变
【答案】ABD
【详解】由电路图可知，R 与R 串联，电压表V 测R 两端的电压，电压表V2测R 两端的电压，电流表
1 2 1 1 2
A测电路中的电流。
AB．将滑动变阻器的滑片P向下移动，接入电路中的电阻变大，电路中的总电阻变大，由 得，电
路中的电流变小，即电流表A的示数变小，根据欧姆定律可知，电压表V 和电流表A的示数之比为R 的
1 1
阻值，由于R 是定值电阻，该比值故不变。电压表V 和电流表A的示数之比为R 的阻值。由于R 是滑
1 2 2 2
动变阻电阻，滑片向下移动，该接入电路的阻值变大，故该比值变大，故AB符合题意；
CD．设滑片移动前后电路中的电流分别为I、I，则
1 2
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
滑片移动前后电压表V 示数的变化量
2
即
将滑动变阻器的滑片P向下移动，R 分得电压增大，R 分得电压减小，由于电源电压不变，根据串联电
2 1
路分压特点可知
故
由于R 是定值电阻，该比值故不变，故C不符合题意，D符合题意。
1
故选ABD。
三、填空题
11．（2023·四川甘孜·统考中考真题）如图所示，在探究电流与电压关系的实验中，电源电压恒定，闭合
开关S后，滑动变阻器 的滑片向左移动的过程中，电压表示数 ，电流表示数 。
（两空均选填“变大”或“变小”）
【答案】 变大 变大
【详解】[1][2]分析电路为串联电路，当滑片P向左移动时，滑动变阻器接入电路中的电阻变小，电路总
电阻变小，根据 可知，电路中电流变大；电压表测定值电阻电压，据 可知，定值电阻阻值不
变，电流变大，则电压变大，即电压表的示数变大。
12．（2023·山东菏泽·统考中考真题）在如图所示的电路中，电源的电压保持不变。先闭合开关S 后，再
1
闭合开关S，电流表的示数 ，灯泡L 的电功率 。（选填“变大”、“变小”或“不
2 1
变”）
资8 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 变大 不变
【详解】[1]如图所示的电路中，先闭合开关S 时，电路为灯泡L 的简单电路，电压表测量灯泡L 两端电
1 1 1
压，电流表测通过灯泡L 的电流；闭合开关S 后，再闭合开关S，灯泡L 和L 并联，此时电源的电压保
1 1 2 1 2
持不变，电流表测干路电流，即通过灯泡L 和L 的电流之和，根据并联电路电流特点知，电流表的示数
1 2
变大。
[2]闭合开关S 后，再闭合开关S，此时电源的电压保持不变，灯泡L 和L 并联，根据并联电路特点知，
1 2 1 2
通过灯泡L 的电流和L 的两端电压都不变。根据 知，灯泡L 的电功率不变。
1 1 1

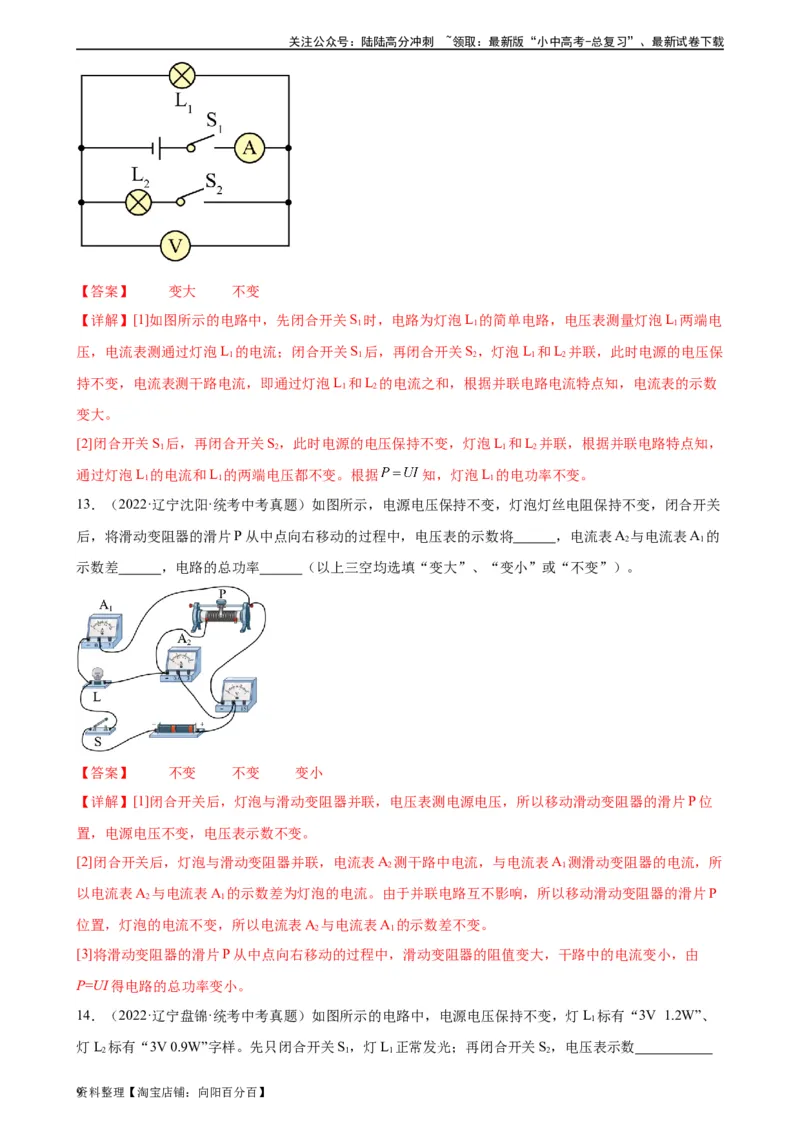

13．（2022·辽宁沈阳·统考中考真题）如图所示，电源电压保持不变，灯泡灯丝电阻保持不变，闭合开关
后，将滑动变阻器的滑片P从中点向右移动的过程中，电压表的示数将 ，电流表A 与电流表A 的
2 1
示数差 ，电路的总功率 （以上三空均选填“变大”、“变小”或“不变”）。
【答案】 不变 不变 变小
【详解】[1]闭合开关后，灯泡与滑动变阻器并联，电压表测电源电压，所以移动滑动变阻器的滑片P位
置，电源电压不变，电压表示数不变。
[2]闭合开关后，灯泡与滑动变阻器并联，电流表A 测干路中电流，与电流表A 测滑动变阻器的电流，所
2 1
以电流表A 与电流表A 的示数差为灯泡的电流。由于并联电路互不影响，所以移动滑动变阻器的滑片P
2 1
位置，灯泡的电流不变，所以电流表A 与电流表A 的示数差不变。
2 1
[3]将滑动变阻器的滑片P从中点向右移动的过程中，滑动变阻器的阻值变大，干路中的电流变小，由
P=UI得电路的总功率变小。
14．（2022·辽宁盘锦·统考中考真题）如图所示的电路中，电源电压保持不变，灯L 标有“3V 1.2W”、
1
灯L 标有“3V 0.9W”字样。先只闭合开关S，灯L 正常发光；再闭合开关S，电压表示数
2 1 1 2
资9 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

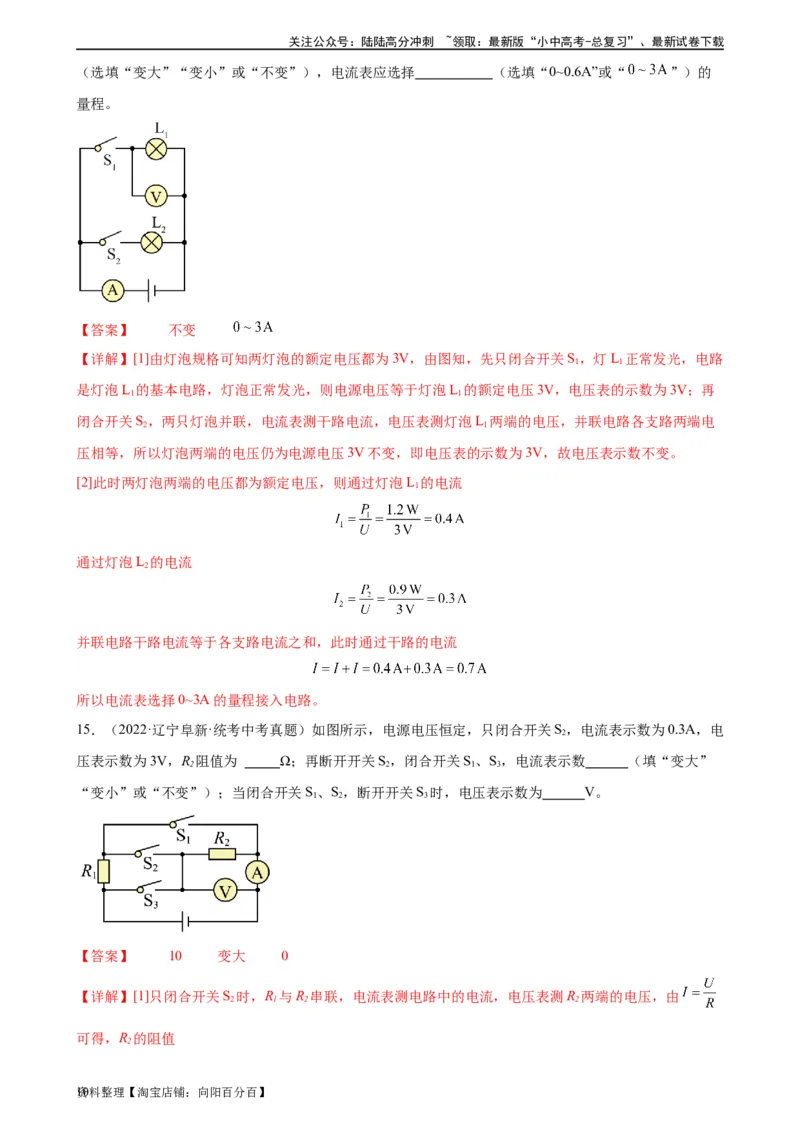

（选填“变大”“变小”或“不变”），电流表应选择 （选填“0~0.6A”或“ ”）的
量程。
【答案】 不变
【详解】[1]由灯泡规格可知两灯泡的额定电压都为3V，由图知，先只闭合开关S，灯L 正常发光，电路
1 1
是灯泡L 的基本电路，灯泡正常发光，则电源电压等于灯泡L 的额定电压3V，电压表的示数为3V；再
1 1
闭合开关S，两只灯泡并联，电流表测干路电流，电压表测灯泡L 两端的电压，并联电路各支路两端电
2 1
压相等，所以灯泡两端的电压仍为电源电压3V不变，即电压表的示数为3V，故电压表示数不变。
[2]此时两灯泡两端的电压都为额定电压，则通过灯泡L 的电流
1
通过灯泡L 的电流
2
并联电路干路电流等于各支路电流之和，此时通过干路的电流
所以电流表选择0~3A的量程接入电路。
15．（2022·辽宁阜新·统考中考真题）如图所示，电源电压恒定，只闭合开关S，电流表示数为0.3A，电
2
压表示数为3V，R 阻值为 Ω；再断开开关S，闭合开关S、S，电流表示数 （填“变大”
2 2 1 3
“变小”或“不变”）；当闭合开关S、S，断开开关S 时，电压表示数为 V。
1 2 3
【答案】 10 变大 0
【详解】[1]只闭合开关S 时，R 与R 串联，电流表测电路中的电流，电压表测R 两端的电压，由
2 1 2 2
可得，R 的阻值
2
资10料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

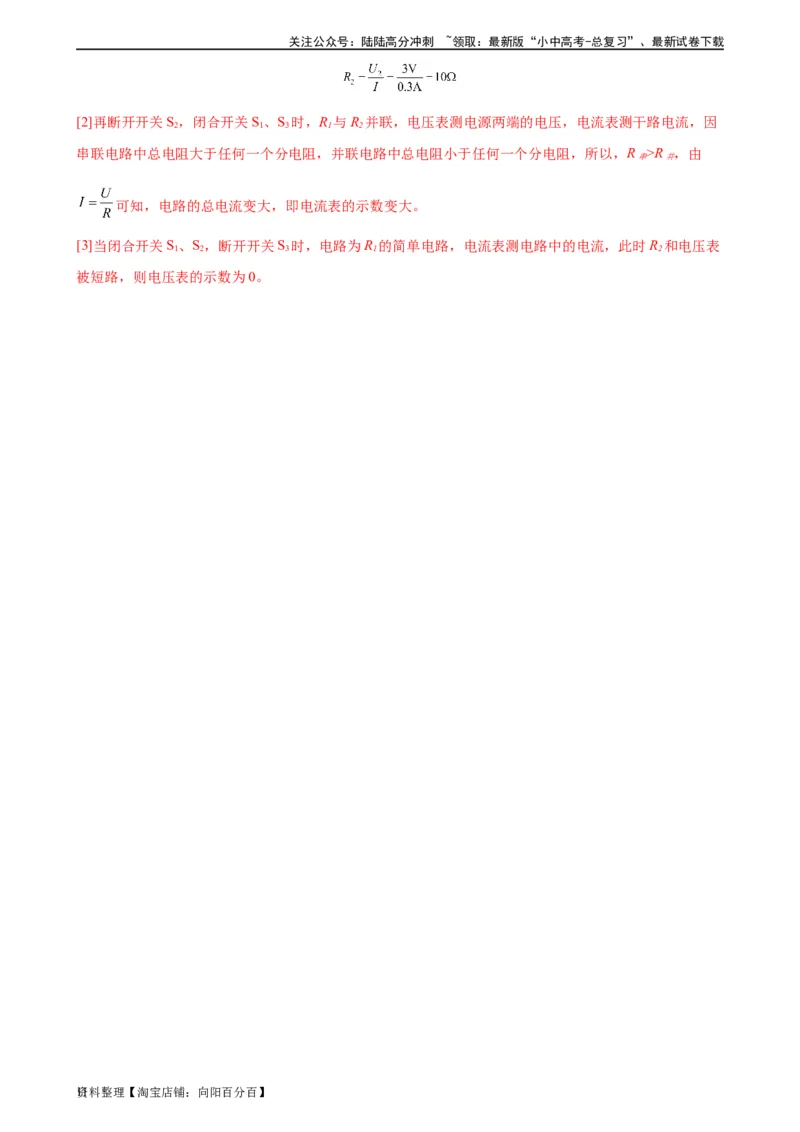

[2]再断开开关S，闭合开关S、S 时，R 与R 并联，电压表测电源两端的电压，电流表测干路电流，因
2 1 3 1 2
串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，所以，R ˃R ，由
串 并
可知，电路的总电流变大，即电流表的示数变大。
[3]当闭合开关S、S，断开开关S 时，电路为R 的简单电路，电流表测电路中的电流，此时R 和电压表
1 2 3 1 2
被短路，则电压表的示数为0。
