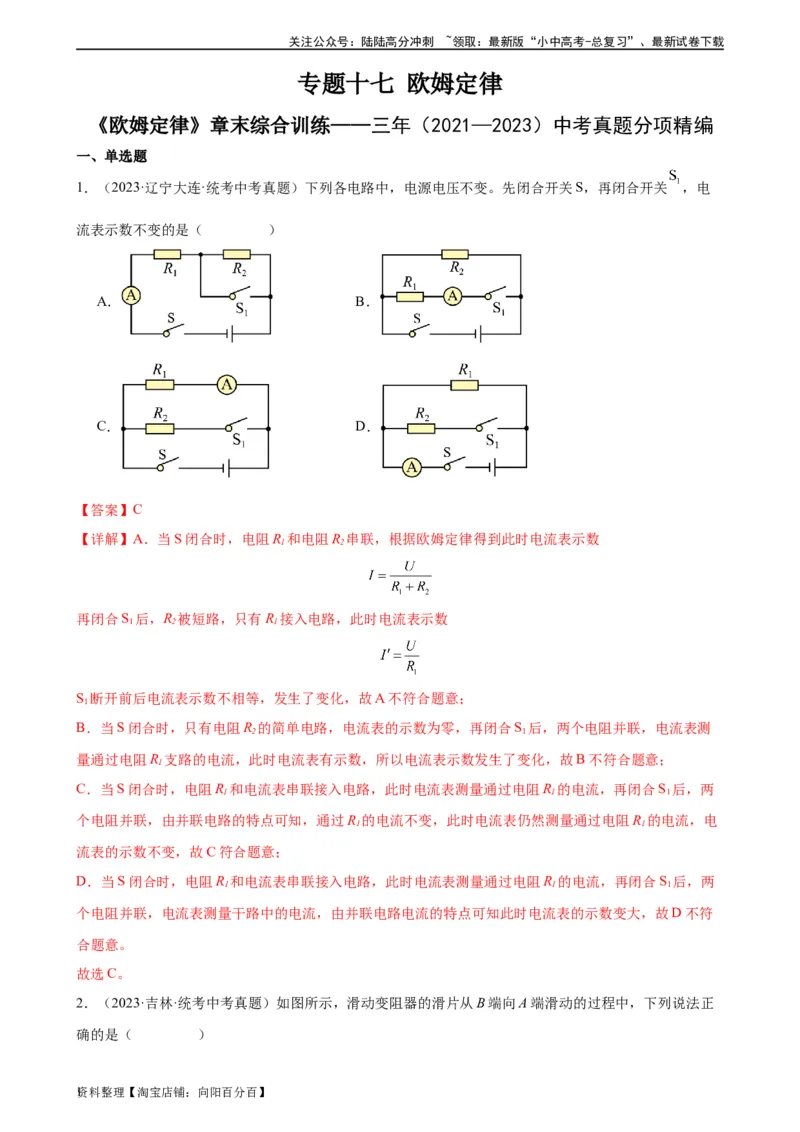

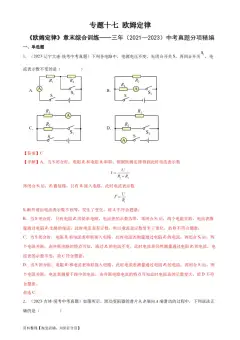

专题十七 欧姆定律
《欧姆定律》章末综合训练——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·辽宁大连·统考中考真题）下列各电路中，电源电压不变。先闭合开关S，再闭合开关 ，电
流表示数不变的是（ ）
A． B．
C． D．
【答案】C
【详解】A．当S闭合时，电阻R 和电阻R 串联，根据欧姆定律得到此时电流表示数
1 2
再闭合S 后，R 被短路，只有R 接入电路，此时电流表示数
1 2 1
S 断开前后电流表示数不相等，发生了变化，故A不符合题意；
1
B．当S闭合时，只有电阻R 的简单电路，电流表的示数为零，再闭合S 后，两个电阻并联，电流表测
2 1
量通过电阻R 支路的电流，此时电流表有示数，所以电流表示数发生了变化，故B不符合题意；
1
C．当S闭合时，电阻R 和电流表串联接入电路，此时电流表测量通过电阻R 的电流，再闭合S 后，两
1 1 1
个电阻并联，由并联电路的特点可知，通过R 的电流不变，此时电流表仍然测量通过电阻R 的电流，电
1 1
流表的示数不变，故C符合题意；
D．当S闭合时，电阻R 和电流表串联接入电路，此时电流表测量通过电阻R 的电流，再闭合S 后，两
1 1 1
个电阻并联，电流表测量干路中的电流，由并联电路电流的特点可知此时电流表的示数变大，故D不符
合题意。
故选C。
2．（2023·吉林·统考中考真题）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正
确的是（ ）
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

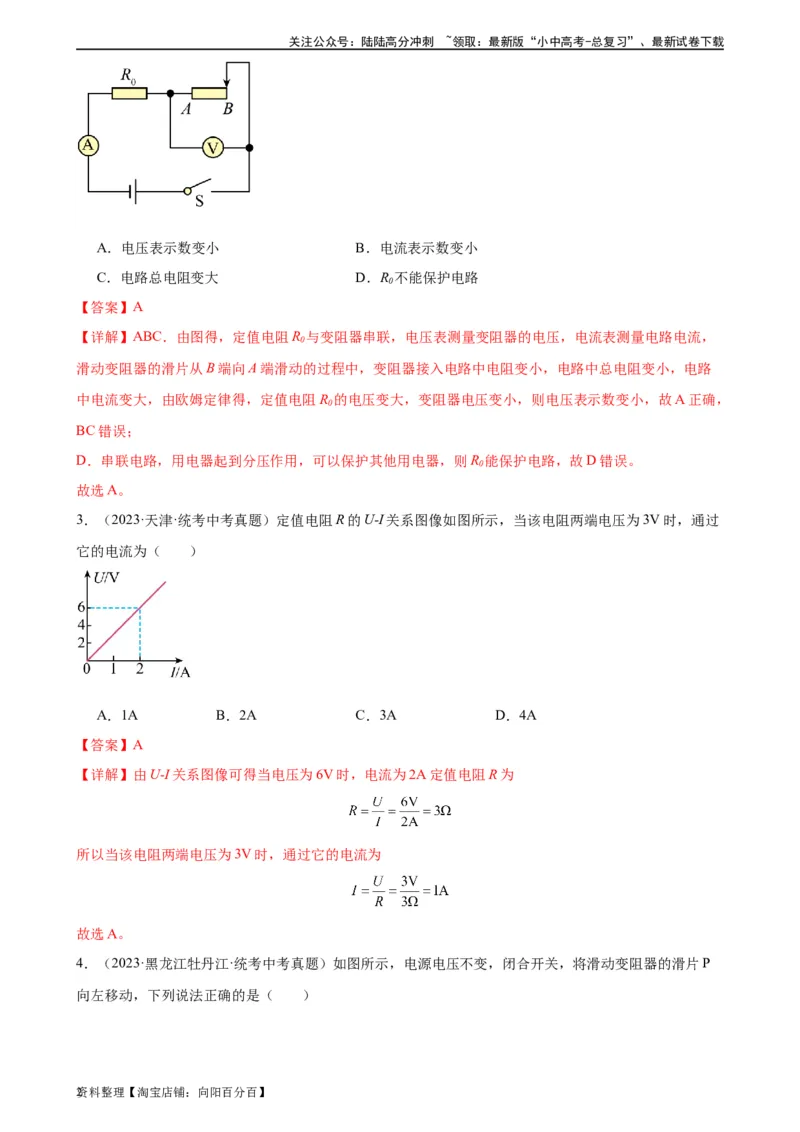

A．电压表示数变小 B．电流表示数变小
C．电路总电阻变大 D．R 不能保护电路
0
【答案】A
【详解】ABC．由图得，定值电阻R 与变阻器串联，电压表测量变阻器的电压，电流表测量电路电流，
0
滑动变阻器的滑片从B端向A端滑动的过程中，变阻器接入电路中电阻变小，电路中总电阻变小，电路
中电流变大，由欧姆定律得，定值电阻R 的电压变大，变阻器电压变小，则电压表示数变小，故A正确，
0
BC错误；
D．串联电路，用电器起到分压作用，可以保护其他用电器，则R 能保护电路，故D错误。
0
故选A。
3．（2023·天津·统考中考真题）定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过
它的电流为（ ）
A．1A B．2A C．3A D．4A
【答案】A
【详解】由U-I关系图像可得当电压为6V时，电流为2A定值电阻R为
所以当该电阻两端电压为3V时，通过它的电流为
故选A。
4．（2023·黑龙江牡丹江·统考中考真题）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P
向左移动，下列说法正确的是（ ）
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

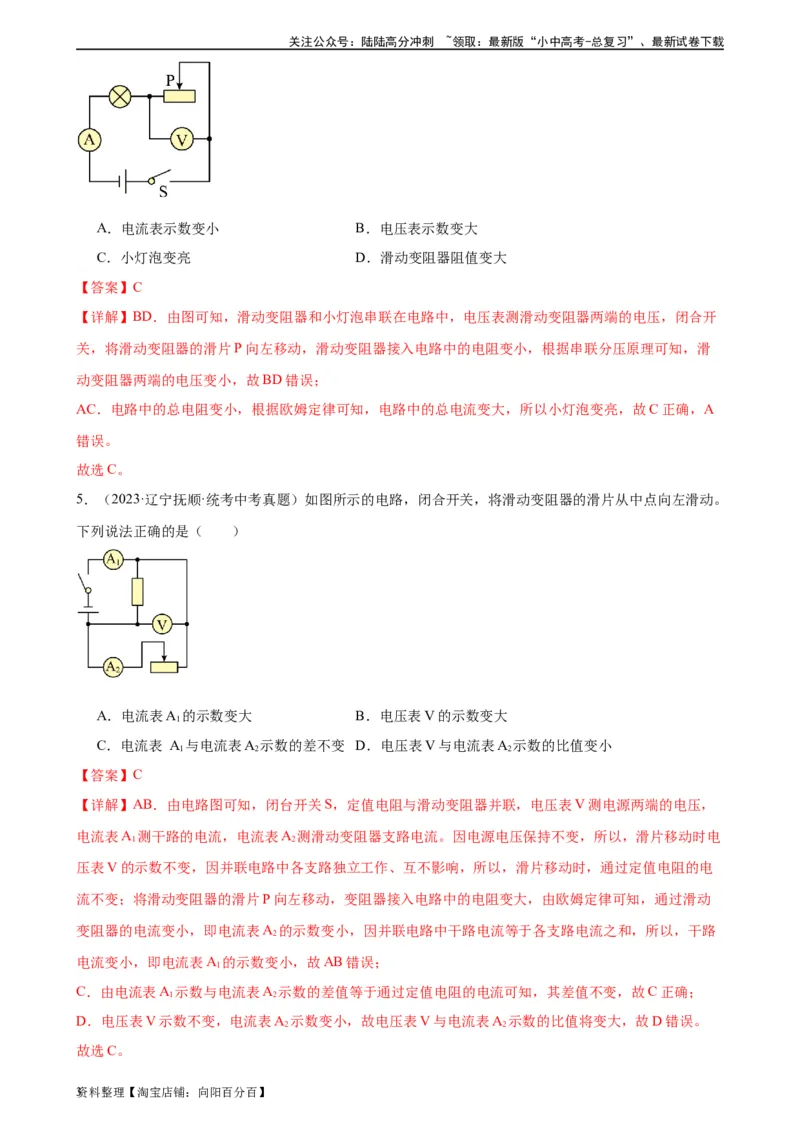

A．电流表示数变小 B．电压表示数变大
C．小灯泡变亮 D．滑动变阻器阻值变大
【答案】C
【详解】BD．由图可知，滑动变阻器和小灯泡串联在电路中，电压表测滑动变阻器两端的电压，闭合开
关，将滑动变阻器的滑片P向左移动，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑
动变阻器两端的电压变小，故BD错误；
AC．电路中的总电阻变小，根据欧姆定律可知，电路中的总电流变大，所以小灯泡变亮，故C正确，A
错误。
故选C。
5．（2023·辽宁抚顺·统考中考真题）如图所示的电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。
下列说法正确的是（ ）
A．电流表A 的示数变大 B．电压表V的示数变大
1
C．电流表 A 与电流表A 示数的差不变 D．电压表V与电流表A 示数的比值变小
1 2 2
【答案】C
【详解】AB．由电路图可知，闭台开关S，定值电阻与滑动变阻器并联，电压表V测电源两端的电压，
电流表A 测干路的电流，电流表A 测滑动变阻器支路电流。因电源电压保持不变，所以，滑片移动时电
1 2
压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过定值电阻的电
流不变；将滑动变阻器的滑片P向左移动，变阻器接入电路中的电阻变大，由欧姆定律可知，通过滑动
变阻器的电流变小，即电流表A 的示数变小，因并联电路中干路电流等于各支路电流之和，所以，干路
2
电流变小，即电流表A 的示数变小，故AB错误；
1
C．由电流表A 示数与电流表A 示数的差值等于通过定值电阻的电流可知，其差值不变，故C正确；
1 2
D．电压表V示数不变，电流表A 示数变小，故电压表V与电流表A 示数的比值将变大，故D错误。
2 2
故选C。
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

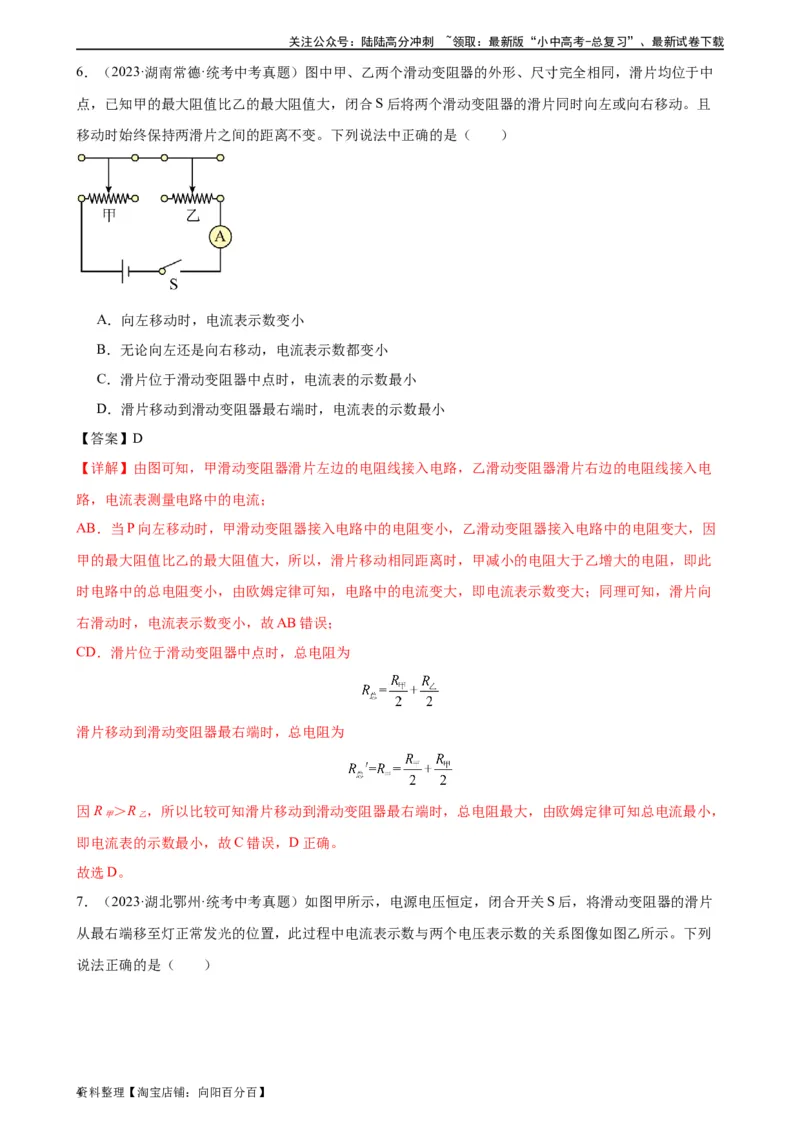

6．（2023·湖南常德·统考中考真题）图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中
点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且
移动时始终保持两滑片之间的距离不变。下列说法中正确的是（ ）
A．向左移动时，电流表示数变小
B．无论向左还是向右移动，电流表示数都变小
C．滑片位于滑动变阻器中点时，电流表的示数最小
D．滑片移动到滑动变阻器最右端时，电流表的示数最小
【答案】D
【详解】由图可知，甲滑动变阻器滑片左边的电阻线接入电路，乙滑动变阻器滑片右边的电阻线接入电
路，电流表测量电路中的电流；
AB．当P向左移动时，甲滑动变阻器接入电路中的电阻变小，乙滑动变阻器接入电路中的电阻变大，因
甲的最大阻值比乙的最大阻值大，所以，滑片移动相同距离时，甲减小的电阻大于乙增大的电阻，即此
时电路中的总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大；同理可知，滑片向
右滑动时，电流表示数变小，故AB错误；
CD．滑片位于滑动变阻器中点时，总电阻为
滑片移动到滑动变阻器最右端时，总电阻为
因R ＞R ，所以比较可知滑片移动到滑动变阻器最右端时，总电阻最大，由欧姆定律可知总电流最小，
甲 乙
即电流表的示数最小，故C错误，D正确。
故选D。
7．（2023·湖北鄂州·统考中考真题）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片
从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列
说法正确的是（ ）
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．曲线a是电流表示数与电压表V 示数的关系图像
2
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是15 Ω
【答案】B
【详解】A．如图，小灯泡和滑动变阻器串联，电压表V 测小灯泡两端电压，电压表V 测滑动变阻器两
1 2
端电压，电流表测电路中电流；闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置的
过程中，滑动变阻器电阻变小，电路中电流变大，滑动变阻器两端电压变小，小灯泡两端电压变大，所
以由图可知曲线b是电流表示数与电压表V 示数的关系图像，故A错误；
2
B．由图可知，滑片在最右端时，小灯泡两端电压为2V，滑动变阻器两端电压为9V，因串联电路两端电
压等于各部分电压之和，所以电源电压为
故B正确；
C．根据题意可知，当灯泡正常发光时，电流表示数最大，由图乙可知，此时电路电流为0.6A，所以，小
灯泡的额定电流为0.6A，故C错误；
D．由图可知，滑动变阻器的最大阻值是
故D错误。
故选B。
8．（2023·山东济宁·统考中考真题）小明家的屋顶上有一个水池，图是他设计的一种自动测量水池内水
位高低的装置，R'是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改
装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是（ ）
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

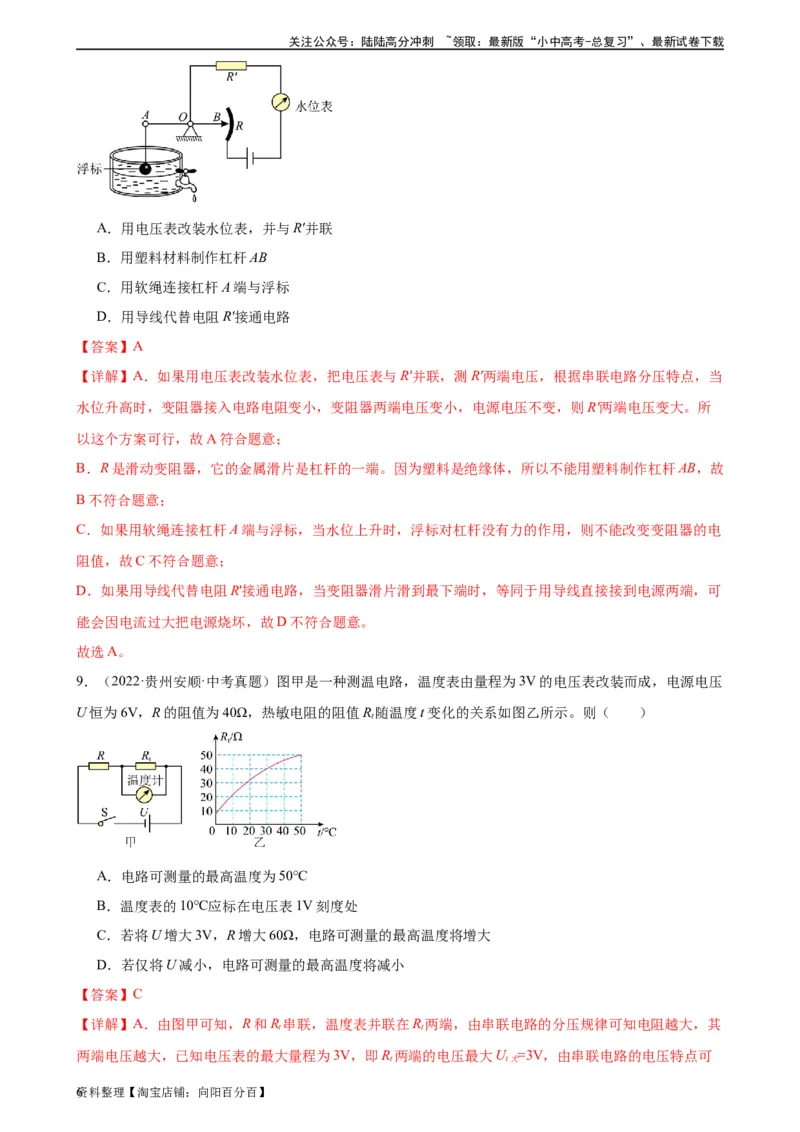

A．用电压表改装水位表，并与R'并联
B．用塑料材料制作杠杆AB
C．用软绳连接杠杆A端与浮标
D．用导线代替电阻R'接通电路
【答案】A
【详解】A．如果用电压表改装水位表，把电压表与R'并联，测R'两端电压，根据串联电路分压特点，当
水位升高时，变阻器接入电路电阻变小，变阻器两端电压变小，电源电压不变，则R'两端电压变大。所
以这个方案可行，故A符合题意；
B．R是滑动变阻器，它的金属滑片是杠杆的一端。因为塑料是绝缘体，所以不能用塑料制作杠杆AB，故
B不符合题意；
C．如果用软绳连接杠杆A端与浮标，当水位上升时，浮标对杠杆没有力的作用，则不能改变变阻器的电
阻值，故C不符合题意；
D．如果用导线代替电阻R'接通电路，当变阻器滑片滑到最下端时，等同于用导线直接接到电源两端，可
能会因电流过大把电源烧坏，故D不符合题意。
故选A。
9．（2022·贵州安顺·中考真题）图甲是一种测温电路，温度表由量程为3V的电压表改装而成，电源电压
U恒为6V，R的阻值为40Ω，热敏电阻的阻值R随温度t变化的关系如图乙所示。则（ ）
t
A．电路可测量的最高温度为50℃
B．温度表的10℃应标在电压表1V刻度处
C．若将U增大3V，R增大60Ω，电路可测量的最高温度将增大
D．若仅将U减小，电路可测量的最高温度将减小
【答案】C
【详解】A．由图甲可知，R和R串联，温度表并联在R两端，由串联电路的分压规律可知电阻越大，其
t t
两端电压越大，已知电压表的最大量程为3V，即R两端的电压最大U =3V，由串联电路的电压特点可
t t大
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

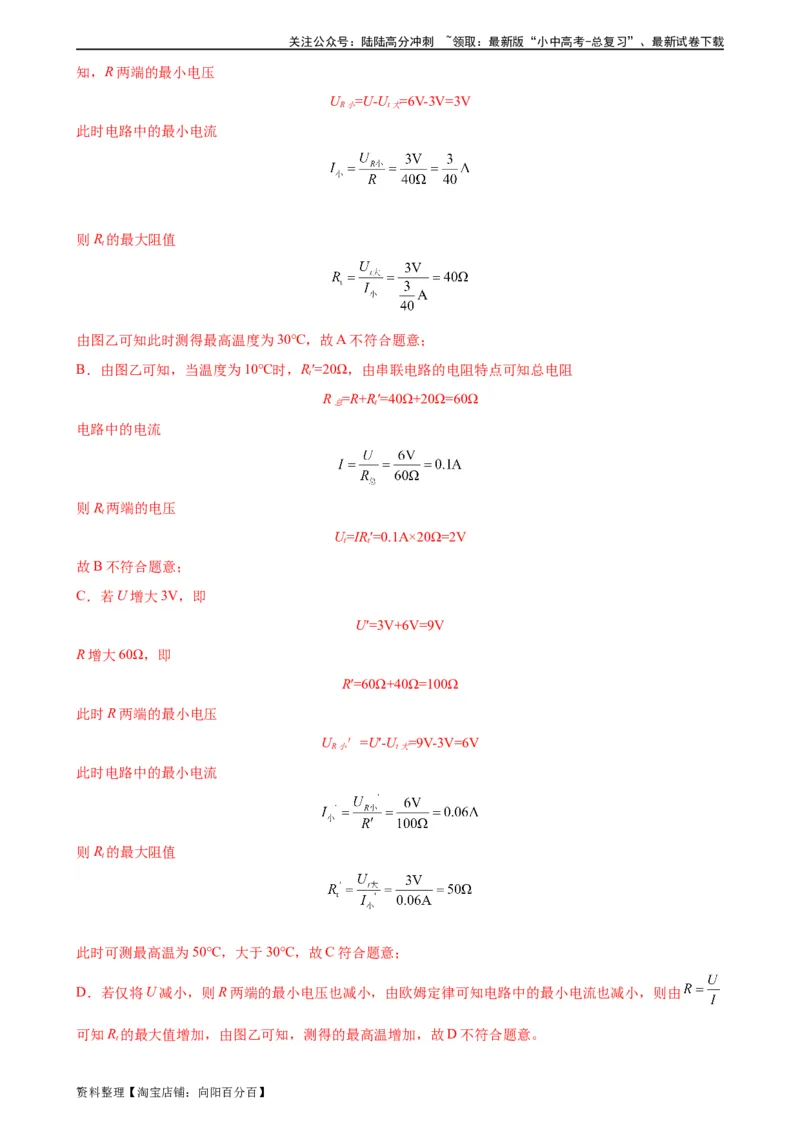

知，R两端的最小电压
U =U-U =6V-3V=3V
R小 t大
此时电路中的最小电流
则R的最大阻值
t
由图乙可知此时测得最高温度为30℃，故A不符合题意；
B．由图乙可知，当温度为10℃时，R′=20Ω，由串联电路的电阻特点可知总电阻
t
R =R+R′=40Ω+20Ω=60Ω
总 t
电路中的电流
则R两端的电压
t
U=IR′=0.1A×20Ω=2V
t t
故B不符合题意；
C．若U增大3V，即
U′=3V+6V=9V
R增大60Ω，即
R′=60Ω+40Ω=100Ω
此时R两端的最小电压
U ′=U′-U =9V-3V=6V
R小 t大
此时电路中的最小电流
则R的最大阻值
t
此时可测最高温为50℃，大于30℃，故C符合题意；
D．若仅将U减小，则R两端的最小电压也减小，由欧姆定律可知电路中的最小电流也减小，则由
可知R的最大值增加，由图乙可知，测得的最高温增加，故D不符合题意。
t
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故选C。
二、多选题
10．（2023·北京·统考中考真题）如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源
两端电压保持不变，电阻R、R 中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，
1 2
其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，
油箱中的油量为警戒油量。下列说法正确的是（ ）
A．R 为压敏电阻
1
B．随着油箱的油量减少，通过定值电阻的电流变大
C．若换用阻值更大的定值电阻，警戒油量将变小
D．若换用电压更大的电源，警戒油量将变大
【答案】ACD
【详解】A．依题意得，当邮箱中的油量不足时，电压表示数会大于某一值U时，就会触发报警。由图得，
两电阻串联，电压表测量电阻R 的电压。依题意得，压敏电阻的阻值随油箱中油量的减少而增大，由串
1
联电路电压特点得，随着油量减小，压敏电阻的电压增大，定值电阻电压减小，因此与电压表并联的电
阻时压敏电阻，故A正确；
B．随着油箱的油量减少，电路中的总电阻变大，电路中电流减小，则通过定值电阻的电流变小，故B错
误；
C．若换用阻值更大的定值电阻，触发警报时，电路中电流更小，压敏电阻的阻值更大，警戒油量将变小，
故C正确；
D．若换用电压更大的电源，触发警报时，定值电阻两端的电压增大，电路中电流增大，压敏电阻的阻值
减小，警戒油量将变大，故D正确。
故选ACD。
11．（2023·湖南长沙·统考中考真题）小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”
内部的电路，老师准备了恒压电源、开关、导线若干、定值电阻 、热敏电阻 、电流表和电压表，小
明在其中选择部分器材设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热敏电阻 的阻值随
温度变化关系如图乙所示，图中电表的示数可以反映温度的高低。开关闭合后，关于这个电路的说法正
确的是（ ）
资8 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

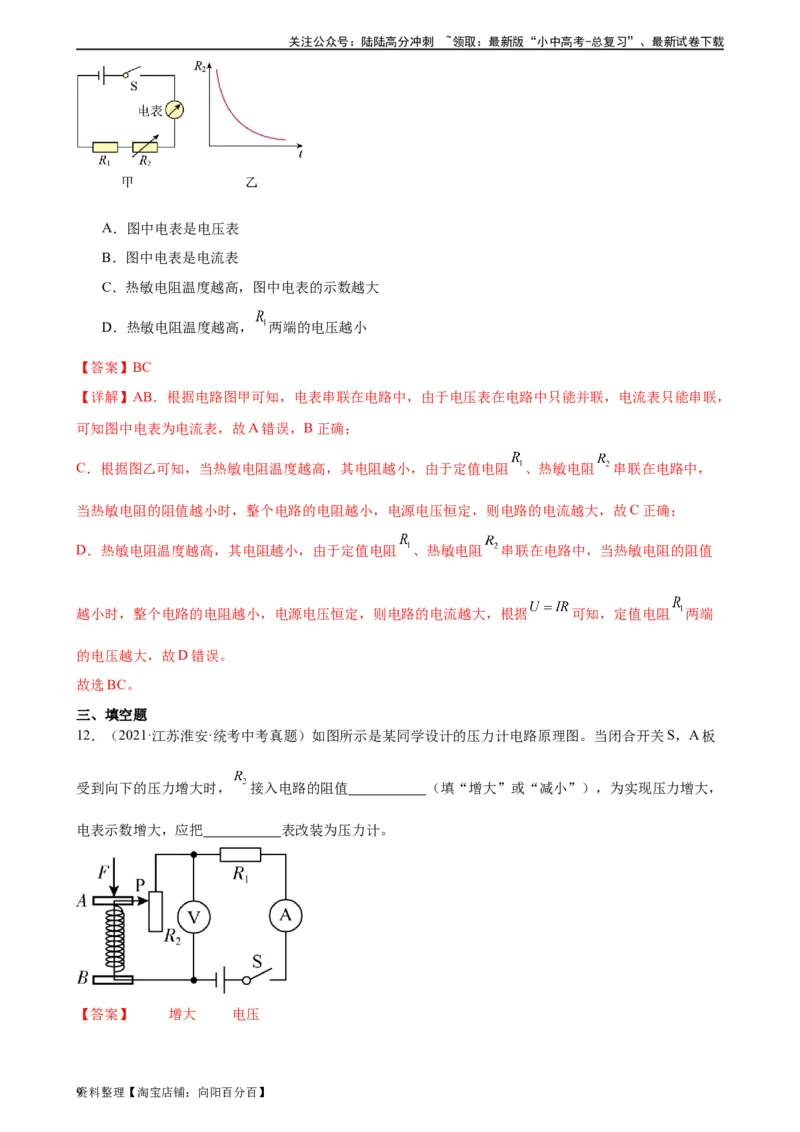

A．图中电表是电压表
B．图中电表是电流表
C．热敏电阻温度越高，图中电表的示数越大
D．热敏电阻温度越高， 两端的电压越小
【答案】BC
【详解】AB．根据电路图甲可知，电表串联在电路中，由于电压表在电路中只能并联，电流表只能串联，
可知图中电表为电流表，故A错误，B正确；
C．根据图乙可知，当热敏电阻温度越高，其电阻越小，由于定值电阻 、热敏电阻 串联在电路中，
当热敏电阻的阻值越小时，整个电路的电阻越小，电源电压恒定，则电路的电流越大，故C正确；
D．热敏电阻温度越高，其电阻越小，由于定值电阻 、热敏电阻 串联在电路中，当热敏电阻的阻值
越小时，整个电路的电阻越小，电源电压恒定，则电路的电流越大，根据 可知，定值电阻 两端
的电压越大，故D错误。
故选BC。
三、填空题
12．（2021·江苏淮安·统考中考真题）如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板
受到向下的压力增大时， 接入电路的阻值 （填“增大”或“减小”），为实现压力增大，
电表示数增大，应把 表改装为压力计。
【答案】 增大 电压
资9 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

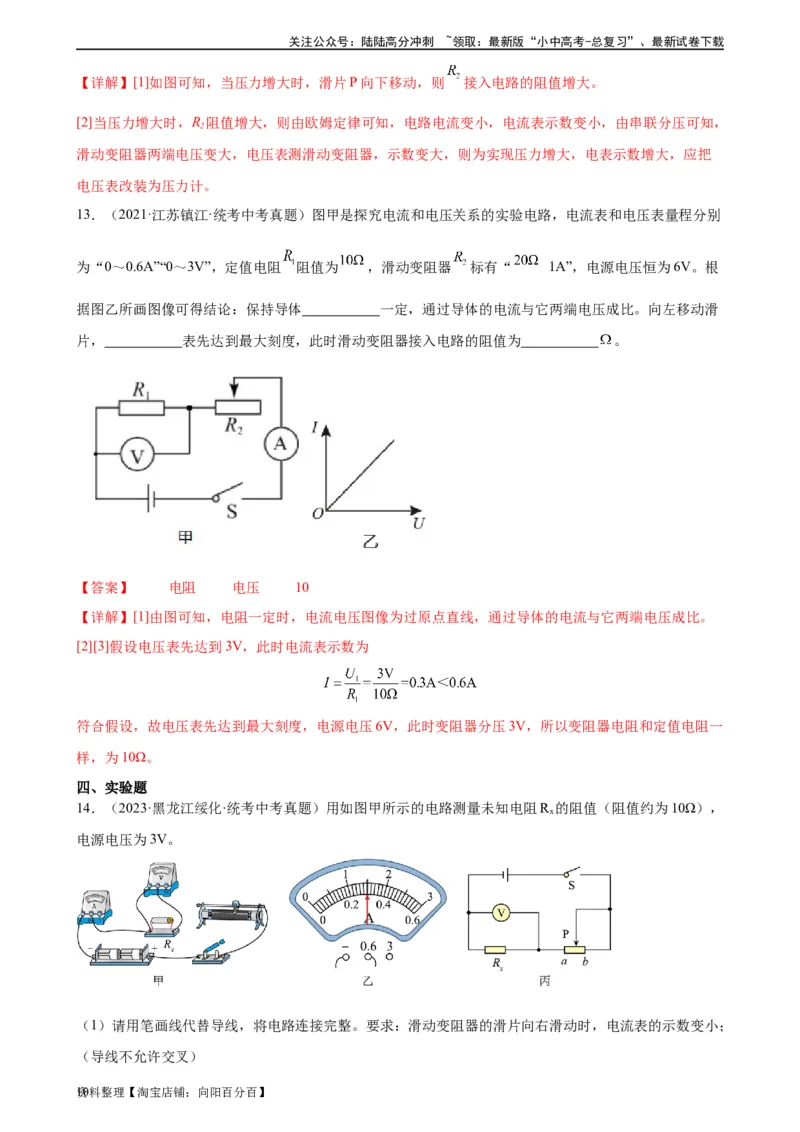

【详解】[1]如图可知，当压力增大时，滑片P向下移动，则 接入电路的阻值增大。
[2]当压力增大时，R 阻值增大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可知，
2
滑动变阻器两端电压变大，电压表测滑动变阻器，示数变大，则为实现压力增大，电表示数增大，应把
电压表改装为压力计。
13．（2021·江苏镇江·统考中考真题）图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别
为“0～0.6A”“0～3V”，定值电阻 阻值为 ，滑动变阻器 标有“ 1A”，电源电压恒为6V。根
据图乙所画图像可得结论：保持导体 一定，通过导体的电流与它两端电压成比。向左移动滑
片， 表先达到最大刻度，此时滑动变阻器接入电路的阻值为 。
【答案】 电阻 电压 10
【详解】[1]由图可知，电阻一定时，电流电压图像为过原点直线，通过导体的电流与它两端电压成比。
[2][3]假设电压表先达到3V，此时电流表示数为
符合假设，故电压表先达到最大刻度，电源电压6V，此时变阻器分压3V，所以变阻器电阻和定值电阻一
样，为10Ω。
四、实验题
14．（2023·黑龙江绥化·统考中考真题）用如图甲所示的电路测量未知电阻R 的阻值（阻值约为10Ω），
x
电源电压为3V。
（1）请用笔画线代替导线，将电路连接完整。要求：滑动变阻器的滑片向右滑动时，电流表的示数变小；
（导线不允许交叉）
资10料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

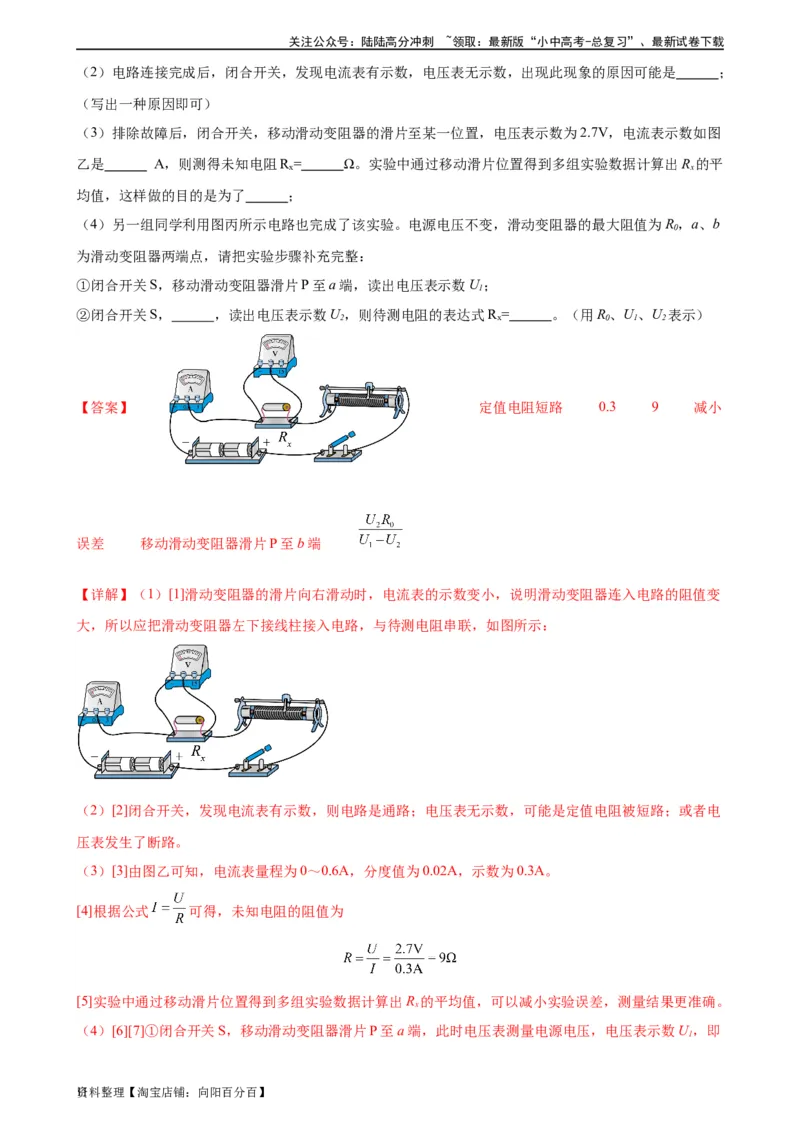

（2）电路连接完成后，闭合开关，发现电流表有示数，电压表无示数，出现此现象的原因可能是 ；
（写出一种原因即可）
（3）排除故障后，闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为2.7V，电流表示数如图
乙是 A，则测得未知电阻R = Ω。实验中通过移动滑片位置得到多组实验数据计算出R 的平
x x
均值，这样做的目的是为了 ；
（4）另一组同学利用图丙所示电路也完成了该实验。电源电压不变，滑动变阻器的最大阻值为R，a、b
0
为滑动变阻器两端点，请把实验步骤补充完整：
①闭合开关S，移动滑动变阻器滑片P至a端，读出电压表示数U；
1
②闭合开关S， ，读出电压表示数U，则待测电阻的表达式R = 。（用R、U、U 表示）
2 x 0 1 2
【答案】 定值电阻短路 0.3 9 减小
误差 移动滑动变阻器滑片P至b端
【详解】（1）[1]滑动变阻器的滑片向右滑动时，电流表的示数变小，说明滑动变阻器连入电路的阻值变
大，所以应把滑动变阻器左下接线柱接入电路，与待测电阻串联，如图所示：
（2）[2]闭合开关，发现电流表有示数，则电路是通路；电压表无示数，可能是定值电阻被短路；或者电
压表发生了断路。
（3）[3]由图乙可知，电流表量程为0～0.6A，分度值为0.02A，示数为0.3A。
[4]根据公式 可得，未知电阻的阻值为
[5]实验中通过移动滑片位置得到多组实验数据计算出R 的平均值，可以减小实验误差，测量结果更准确。
x
（4）[6][7]①闭合开关S，移动滑动变阻器滑片P至a端，此时电压表测量电源电压，电压表示数U，即
1
资11料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

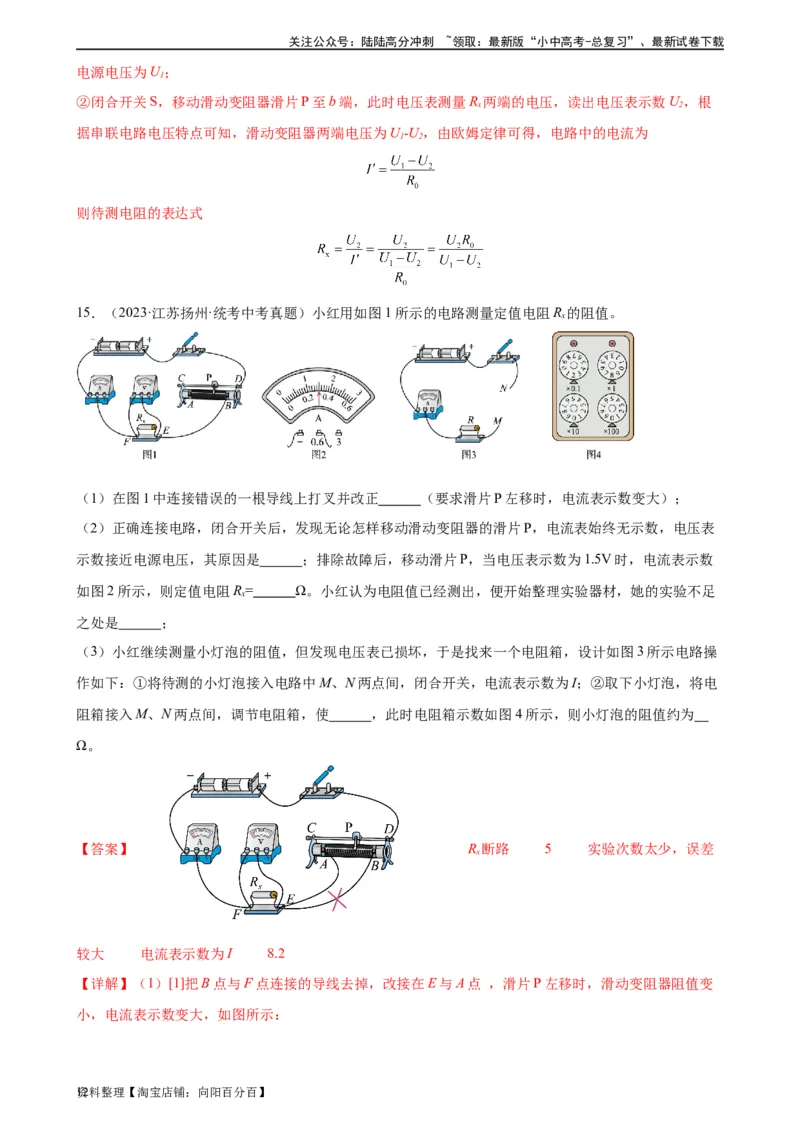

电源电压为U；
1
②闭合开关S，移动滑动变阻器滑片P至b端，此时电压表测量R 两端的电压，读出电压表示数U，根
x 2
据串联电路电压特点可知，滑动变阻器两端电压为U-U，由欧姆定律可得，电路中的电流为
1 2
则待测电阻的表达式
15．（2023·江苏扬州·统考中考真题）小红用如图1所示的电路测量定值电阻R 的阻值。
x
（1）在图1中连接错误的一根导线上打叉并改正 （要求滑片P左移时，电流表示数变大）；
（2）正确连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片P，电流表始终无示数，电压表
示数接近电源电压，其原因是 ；排除故障后，移动滑片P，当电压表示数为1.5V时，电流表示数
如图2所示，则定值电阻R= Ω。小红认为电阻值已经测出，便开始整理实验器材，她的实验不足
x
之处是 ；
（3）小红继续测量小灯泡的阻值，但发现电压表已损坏，于是找来一个电阻箱，设计如图3所示电路操
作如下：①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I；②取下小灯泡，将电
阻箱接入M、N两点间，调节电阻箱，使 ，此时电阻箱示数如图4所示，则小灯泡的阻值约为
Ω。
【答案】 R 断路 5 实验次数太少，误差
x
较大 电流表示数为I 8.2
【详解】（1）[1]把B点与F点连接的导线去掉，改接在E与A点 ，滑片P左移时，滑动变阻器阻值变
小，电流表示数变大，如图所示：
资12料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）[2]电流表始终无示数，可能是电路断路；电压表示数接近电源电压，说明电压表到电源两极没有断
路，则原因是R 断路；
x
[3]如图2，电流表量程为0～0.6A，分度值为0.02A，读数为0.3A，则定值电阻为
[4]小红的实验次数太少，测出的电阻值误差较大，为减小误差，应多次测量求平均值。
（3）[5][6]①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I；②取下小灯泡，将
电阻箱接入M、N两点间，调节电阻箱，使电流表示数为I，则小灯泡电阻等于此时电阻箱接入电路的电
阻，由图4可知，电阻箱读数为8.2Ω，则小灯泡的阻值约为8.2Ω。
16．（2022·内蒙古兴安盟·统考中考真题）某物理学习小组在“探究通电导体中电流与电阻的关系”的实
验中，连接了如图甲所示电路（电源电压保持4.5V不变）。
（1）用笔画线代替导线将图甲实物电路连接完整。（要求：滑动变阻器滑片P向左移动，电路中电流变
小，导线不得交叉）( )
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻
R （选填“短路”或“断路”）。
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为
V；当R的阻值由5Ω更换为10Ω时，闭合开关后，为使R两端的电压 ，滑动变阻器的滑片
应向 （选填“左”或“右"）端滑动；若实验中R的阻值分别为5Ω、10Ω、15Ω，则滑动变阻
器的阻值至少是 Ω。
资13料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

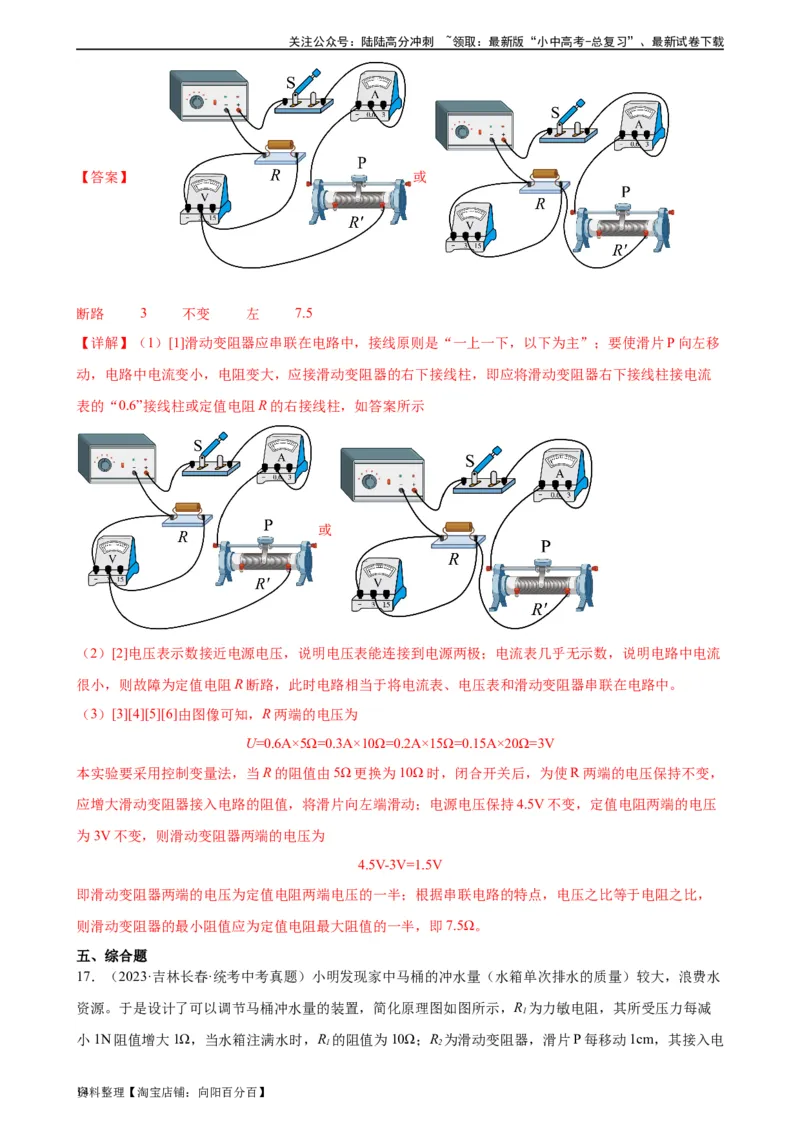

【答案】 或
断路 3 不变 左 7.5
【详解】（1）[1]滑动变阻器应串联在电路中，接线原则是“一上一下，以下为主”；要使滑片P向左移
动，电路中电流变小，电阻变大，应接滑动变阻器的右下接线柱，即应将滑动变阻器右下接线柱接电流
表的“0.6”接线柱或定值电阻R的右接线柱，如答案所示
或
（2）[2]电压表示数接近电源电压，说明电压表能连接到电源两极；电流表几乎无示数，说明电路中电流
很小，则故障为定值电阻R断路，此时电路相当于将电流表、电压表和滑动变阻器串联在电路中。
（3）[3][4][5][6]由图像可知，R两端的电压为
U=0.6A×5Ω=0.3A×10Ω=0.2A×15Ω=0.15A×20Ω=3V
本实验要采用控制变量法，当R的阻值由5Ω更换为10Ω时，闭合开关后，为使R两端的电压保持不变，
应增大滑动变阻器接入电路的阻值，将滑片向左端滑动；电源电压保持4.5V不变，定值电阻两端的电压
为3V不变，则滑动变阻器两端的电压为
4.5V-3V=1.5V
即滑动变阻器两端的电压为定值电阻两端电压的一半；根据串联电路的特点，电压之比等于电阻之比，
则滑动变阻器的最小阻值应为定值电阻最大阻值的一半，即7.5Ω。
五、综合题
17．（2023·吉林长春·统考中考真题）小明发现家中马桶的冲水量（水箱单次排水的质量）较大，浪费水
资源。于是设计了可以调节马桶冲水量的装置，简化原理图如图所示，R 为力敏电阻，其所受压力每减
1
小1N阻值增大1Ω，当水箱注满水时，R 的阻值为10Ω；R 为滑动变阻器，滑片P每移动1cm，其接入电
1 2
资14料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

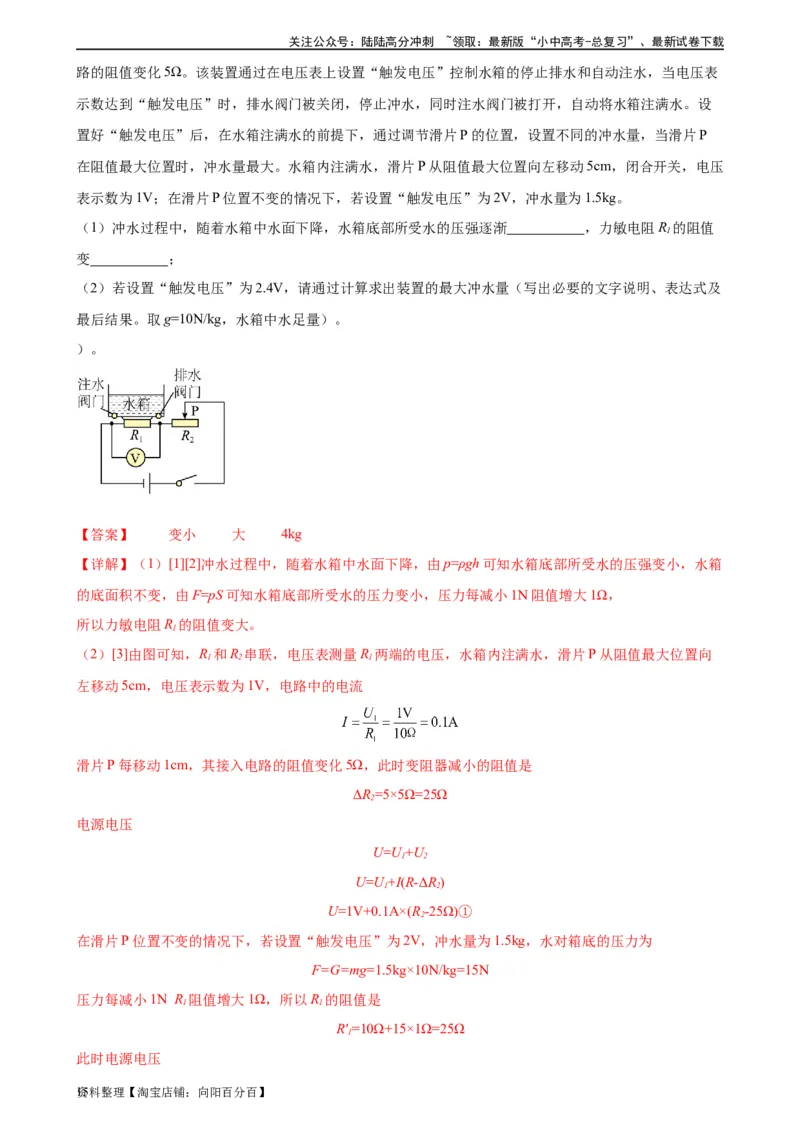

路的阻值变化5Ω。该装置通过在电压表上设置“触发电压”控制水箱的停止排水和自动注水，当电压表
示数达到“触发电压”时，排水阀门被关闭，停止冲水，同时注水阀门被打开，自动将水箱注满水。设
置好“触发电压”后，在水箱注满水的前提下，通过调节滑片P的位置，设置不同的冲水量，当滑片P
在阻值最大位置时，冲水量最大。水箱内注满水，滑片P从阻值最大位置向左移动5cm，闭合开关，电压
表示数为1V；在滑片P位置不变的情况下，若设置“触发电压”为2V，冲水量为1.5kg。
（1）冲水过程中，随着水箱中水面下降，水箱底部所受水的压强逐渐 ，力敏电阻R 的阻值
1
变 ；
（2）若设置“触发电压”为2.4V，请通过计算求出装置的最大冲水量（写出必要的文字说明、表达式及
最后结果。取g=10N/kg，水箱中水足量）。
）。
【答案】 变小 大 4kg
【详解】（1）[1][2]冲水过程中，随着水箱中水面下降，由p=ρgh可知水箱底部所受水的压强变小，水箱
的底面积不变，由F=pS可知水箱底部所受水的压力变小，压力每减小1N阻值增大1Ω，
所以力敏电阻R 的阻值变大。
1
（2）[3]由图可知，R 和R 串联，电压表测量R 两端的电压，水箱内注满水，滑片P从阻值最大位置向
1 2 1
左移动5cm，电压表示数为1V，电路中的电流
滑片P每移动1cm，其接入电路的阻值变化5Ω，此时变阻器减小的阻值是
ΔR=5×5Ω=25Ω
2
电源电压
U=U+U
1 2
U=U+I(R-ΔR)
1 2
U=1V+0.1A×(R-25Ω)①
2
在滑片P位置不变的情况下，若设置“触发电压”为2V，冲水量为1.5kg，水对箱底的压力为
F=G=mg=1.5kg×10N/kg=15N
压力每减小1N R 阻值增大1Ω，所以R 的阻值是
1 1
R′ =10Ω+15×1Ω=25Ω
1
此时电源电压
资15料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

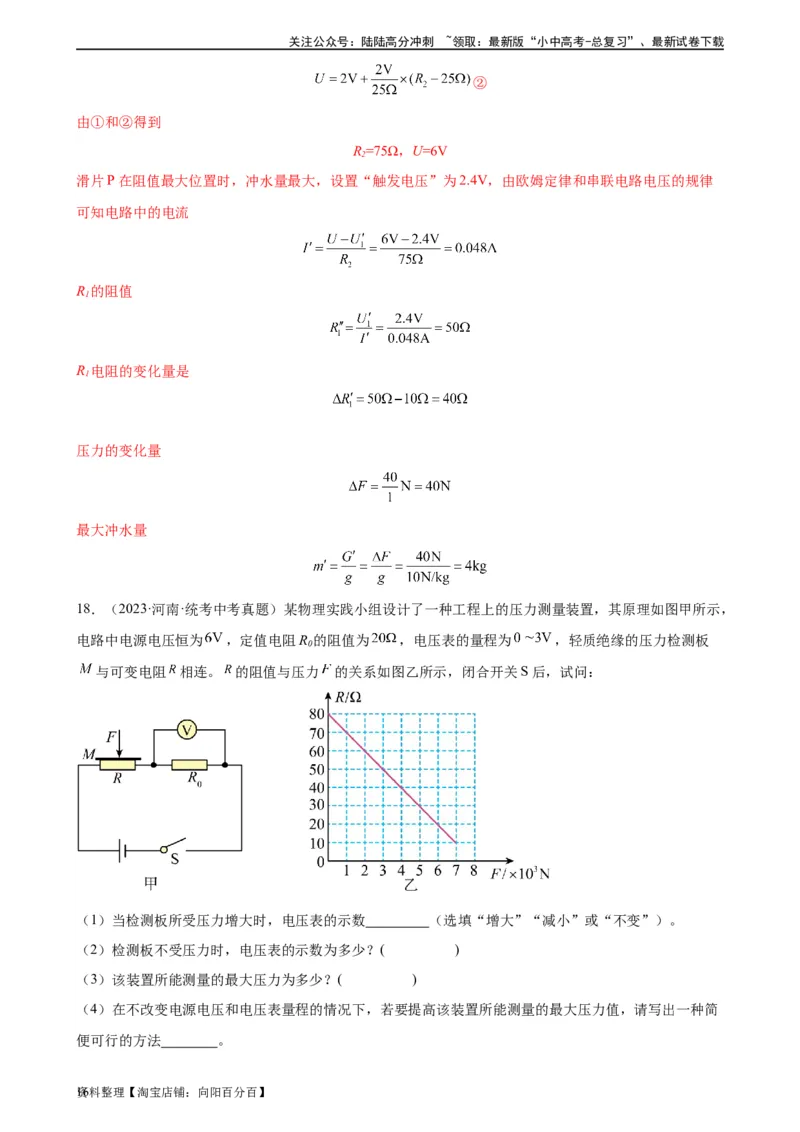

②
由①和②得到
R=75Ω，U=6V
2
滑片P在阻值最大位置时，冲水量最大，设置“触发电压”为2.4V，由欧姆定律和串联电路电压的规律
可知电路中的电流
R 的阻值
1
R 电阻的变化量是
1
压力的变化量
最大冲水量
18．（2023·河南·统考中考真题）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，
电路中电源电压恒为 ，定值电阻R 的阻值为 ，电压表的量程为 ，轻质绝缘的压力检测板
0
与可变电阻 相连。 的阻值与压力 的关系如图乙所示，闭合开关S后，试问：
（1）当检测板所受压力增大时，电压表的示数 （选填“增大”“减小”或“不变”）。
（2）检测板不受压力时，电压表的示数为多少？( )
（3）该装置所能测量的最大压力为多少？( )
（4）在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简
便可行的方法 。
资16料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

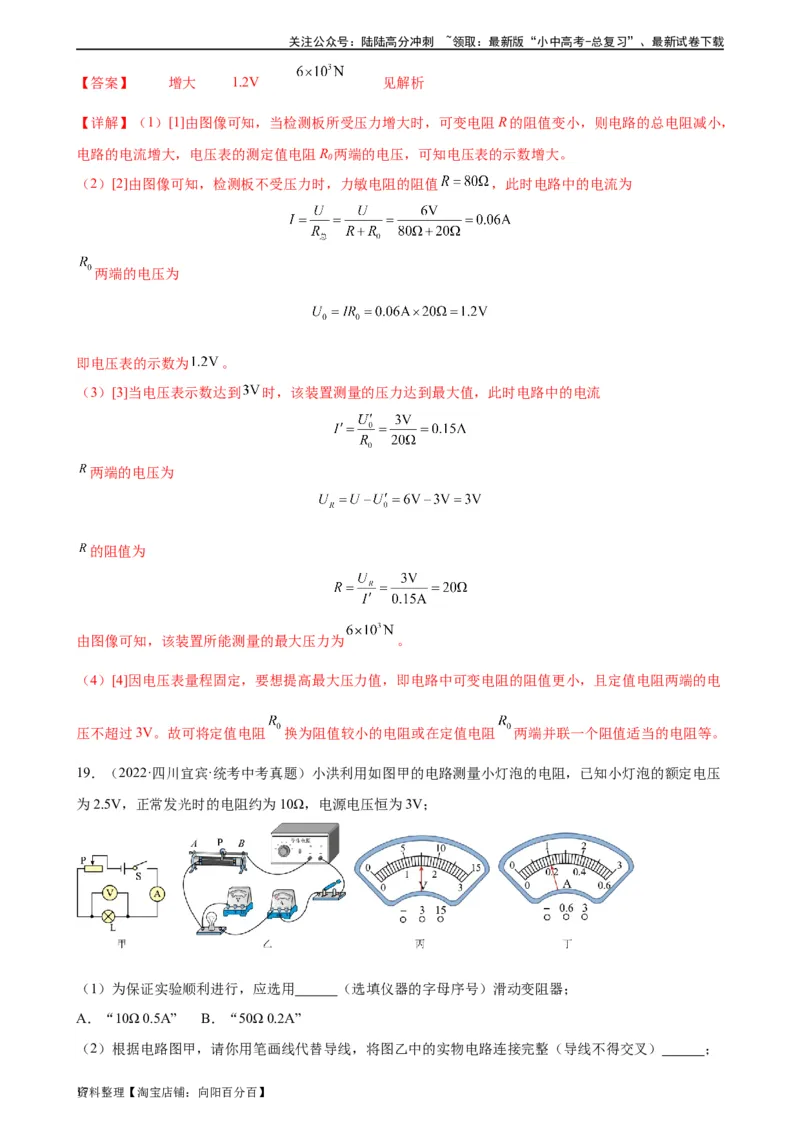

【答案】 增大 1.2V 见解析
【详解】（1）[1]由图像可知，当检测板所受压力增大时，可变电阻R的阻值变小，则电路的总电阻减小，
电路的电流增大，电压表的测定值电阻R 两端的电压，可知电压表的示数增大。
0
（2）[2]由图像可知，检测板不受压力时，力敏电阻的阻值 ，此时电路中的电流为
两端的电压为
即电压表的示数为 。
（3）[3]当电压表示数达到 时，该装置测量的压力达到最大值，此时电路中的电流
两端的电压为
的阻值为
由图像可知，该装置所能测量的最大压力为 。
（4）[4]因电压表量程固定，要想提高最大压力值，即电路中可变电阻的阻值更小，且定值电阻两端的电
压不超过3V。故可将定值电阻 换为阻值较小的电阻或在定值电阻 两端并联一个阻值适当的电阻等。
19．（2022·四川宜宾·统考中考真题）小洪利用如图甲的电路测量小灯泡的电阻，已知小灯泡的额定电压
为2.5V，正常发光时的电阻约为10Ω，电源电压恒为3V；
（1）为保证实验顺利进行，应选用 （选填仪器的字母序号）滑动变阻器；
A．“10Ω 0.5A” B．“50Ω 0.2A”
（2）根据电路图甲，请你用笔画线代替导线，将图乙中的实物电路连接完整（导线不得交叉） ；
资17料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）检查电路连接无误后，闭合开关S，将滑动变阻器滑片P移至某处时，电压表示数如图丙为
V，电流表示数如图丁为 A，此时小灯泡的电阻为 Ω；若要继续测量小灯泡正常发光时的电
阻，应将滑动变阻器滑片P向 端（选填“A”或“B”）移动，直到电压表的示数为2.5V；
（4）在连接电路的过程中，小洪误把电压表和电流表的位置互换，闭合开关S，他将看到的现象是：
。
【答案】 A 1.5 0.2 7.5 A 电流表无示数，
电压表示数为3V，灯泡不发光
【详解】（1）[1]灯泡正常发光时通过灯泡的电流约为
故A符合题意， B不符合题意。
故选A。
（2）[2]灯泡的额定电压为2.5V，所以电压表选择0~3V量程与灯泡并联接入电路，如下图所示
（3）[3][4][5]由（1）、（2）知图丙、丁所用两电表均为小量程，即电压表接入电路的是0~3V量程，分
度值为0.1V，示数为1.5V；电流表接入电路的是0~0.6A量程，分度值为0.02A，示数为0.2A；根据欧姆
定律可得灯泡此时的电阻
[6]此时灯泡两端的电压小于灯泡的额定电压，根据串联电路电压规律可知需要减小滑动变阻器两端的电
压，根据串联分压原理可知需减小滑动变阻器接入电路的阻值，所以滑动变阻器的滑片需向A端移动。
（4）[7]在连接电路的过程中，小洪误把电压表和电流表的位置互换，闭合开关S，电压表串联接入电路，
电压表内阻很大，电路相当于断路，所以电流表无示数，电压表测电源电压，电压表示数为3V，灯泡不
发光。
六、计算题
20．（2023·吉林·统考中考真题）在如图所示的电路中，R 的阻值是30Ω，闭合开关S，电流表A 的示数
1 1
资18料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
是0.2A，电流表A的示数是0.5A。
求:（1）电源电压；
（2）电阻R 的阻值。
2
【答案】（1）6V；（2）20Ω
【详解】解：由电路图知道，R 与R 并联，电流表A测干路电流，电流表A 测R 支路的电流。
1 2 1 1
（1）因并联电路中各支路两端的电压相等，所以，由 知道，电源的电压
U=I R=0.2A×30Ω=6V
1 1
（2）因并联电路中干路电流等于各支路电流之和，所以，通过R 的电流
2
I=I-I =0.5A-0.2A=0.3A
2 1
则电阻R 的阻值
2
答：（1）电源电压为6V；
（2）电阻R 的阻值为20Ω。
2
资19料整理【淘宝店铺：向阳百分百】
