专项训练

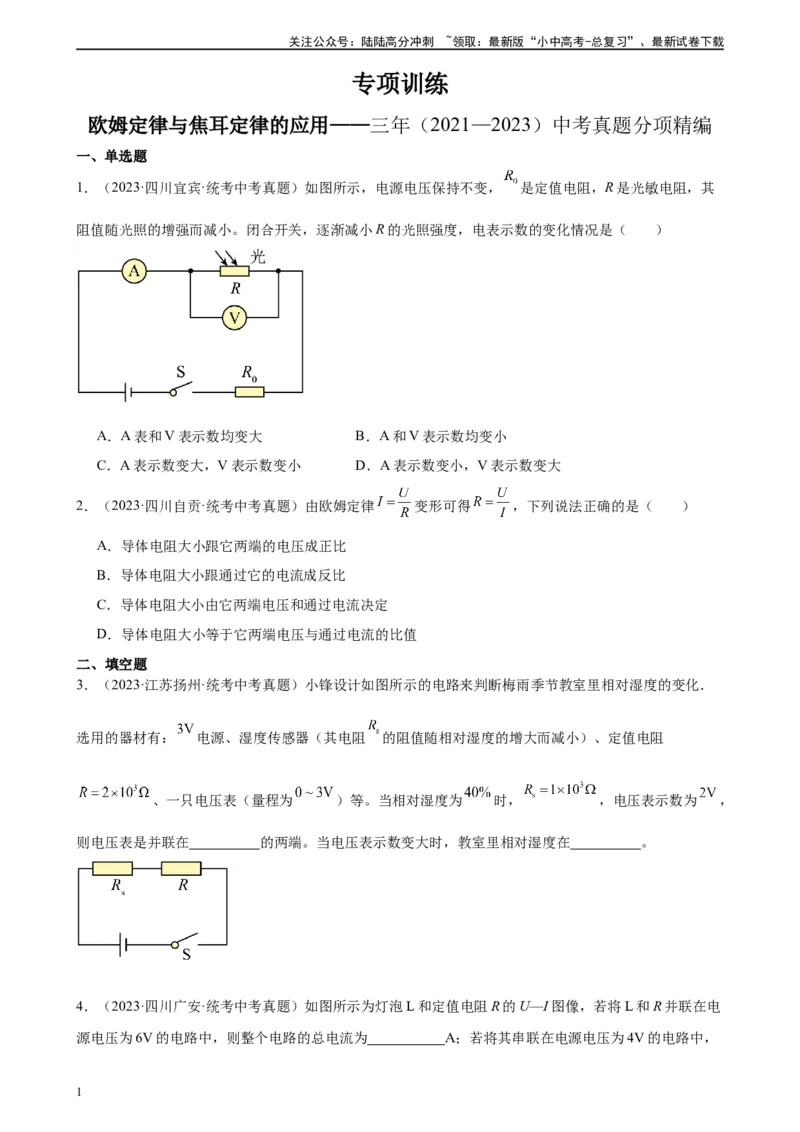

欧姆定律与焦耳定律的应用——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·四川宜宾·统考中考真题）如图所示，电源电压保持不变， 是定值电阻，R是光敏电阻，其
阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况是（ ）
A．A表和V表示数均变大 B．A和V表示数均变小
C．A表示数变大，V表示数变小 D．A表示数变小，V表示数变大
2．（2023·四川自贡·统考中考真题）由欧姆定律 变形可得 ，下列说法正确的是（ ）
A．导体电阻大小跟它两端的电压成正比
B．导体电阻大小跟通过它的电流成反比
C．导体电阻大小由它两端电压和通过电流决定
D．导体电阻大小等于它两端电压与通过电流的比值
二、填空题
3．（2023·江苏扬州·统考中考真题）小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变化．
选用的器材有： 电源、湿度传感器（其电阻 的阻值随相对湿度的增大而减小）、定值电阻
、一只电压表（量程为 ）等。当相对湿度为 时， ，电压表示数为 ，
则电压表是并联在 的两端。当电压表示数变大时，教室里相对湿度在 。

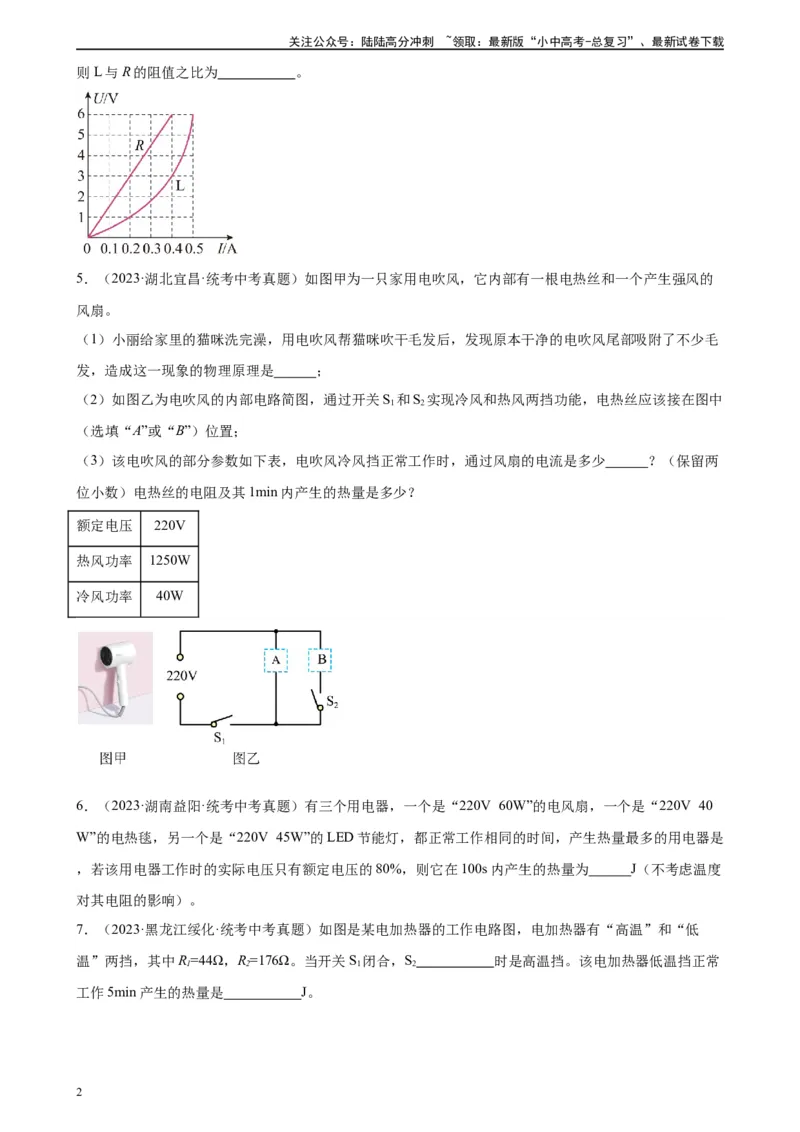

4．（2023·四川广安·统考中考真题）如图所示为灯泡L和定值电阻R的U—I图像，若将L和R并联在电
源电压为6V的电路中，则整个电路的总电流为 A；若将其串联在电源电压为4V的电路中，
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
则L与R的阻值之比为 。
5．（2023·湖北宜昌·统考中考真题）如图甲为一只家用电吹风，它内部有一根电热丝和一个产生强风的
风扇。
（1）小丽给家里的猫咪洗完澡，用电吹风帮猫咪吹干毛发后，发现原本干净的电吹风尾部吸附了不少毛
发，造成这一现象的物理原理是 ；
（2）如图乙为电吹风的内部电路简图，通过开关S 和S 实现冷风和热风两挡功能，电热丝应该接在图中
1 2
（选填“A”或“B”）位置；
（3）该电吹风的部分参数如下表，电吹风冷风挡正常工作时，通过风扇的电流是多少 ？（保留两
位小数）电热丝的电阻及其1min内产生的热量是多少？
额定电压 220V
热风功率 1250W
冷风功率 40W
6．（2023·湖南益阳·统考中考真题）有三个用电器，一个是“220V 60W”的电风扇，一个是“220V 40
W”的电热毯，另一个是“220V 45W”的LED节能灯，都正常工作相同的时间，产生热量最多的用电器是
，若该用电器工作时的实际电压只有额定电压的80%，则它在100s内产生的热量为 J（不考虑温度
对其电阻的影响）。
7．（2023·黑龙江绥化·统考中考真题）如图是某电加热器的工作电路图，电加热器有“高温”和“低
温”两挡，其中R=44Ω，R=176Ω。当开关S 闭合，S 时是高温挡。该电加热器低温挡正常
1 2 1 2
工作5min产生的热量是 J。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
三、实验题
8．（2023·山东临沂·统考中考真题）用图甲所示电路测量额定电压为2.5V的小灯泡的电阻，电源电压为
3V。
（1）图甲中有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，补画一条线将电路
连接正确；
（2）改正错误并检查无误后闭合开关，小灯泡不亮，电压表和电流表均有示数，可能是小灯泡
（选填序号）；
A．短路 B．开路 C．实际功率太小
（3）实验记录的数据如下表所示，其中第4次实验时电压表的示数如图乙所示，为 V，接下
来测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 （选填“左”或“右”）端移动；
实验次
1 2 3 4 5
数
电压U/V 0.6 1.0 1.5 2.5
电流I/A 0.16 0.2 0.24 0.26 0.3
电阻R/Ω
（4）由实验数据可知，小灯泡正常发光时的电阻为 Ω（保留1位小数）；
（5）为顺利完成该实验，滑动变阻器的最大阻值应不小于 Ω；
（6）仅利用本实验提供的器材， （选填“能”或“不能”）探究电流与电压的关系。
四、计算题

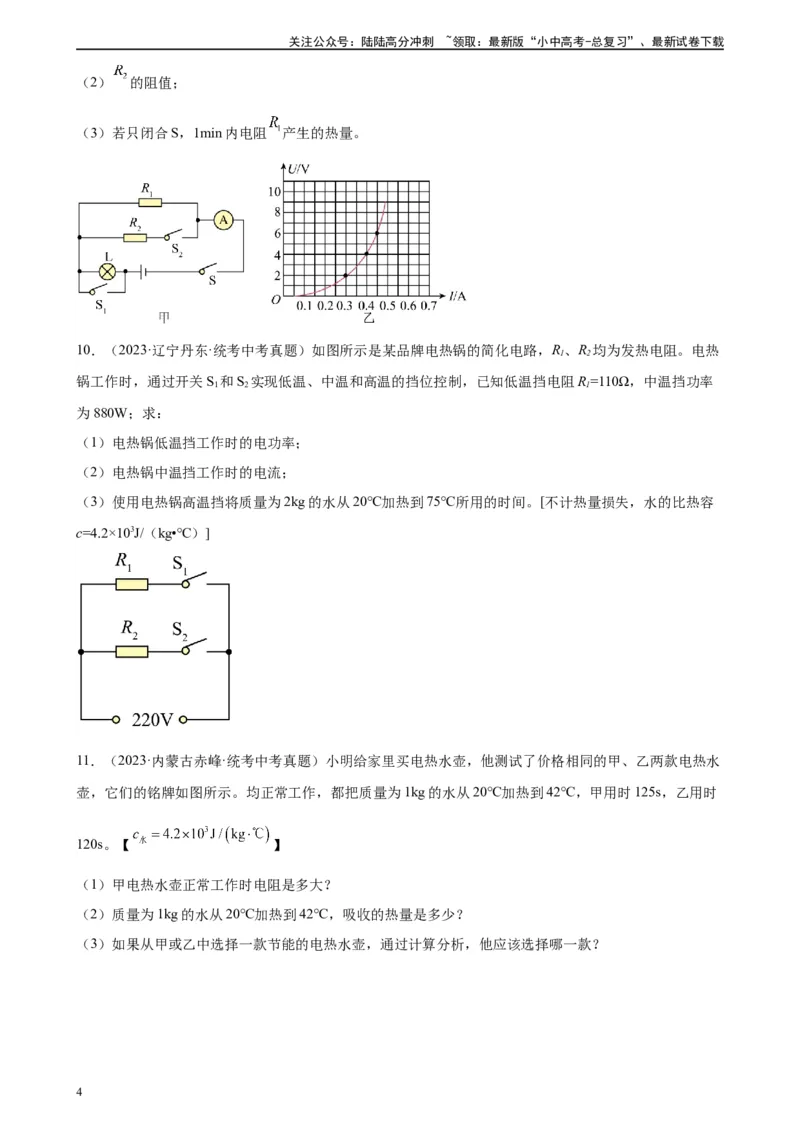

9．（2023·江苏苏州·统考中考真题）如图甲，R 阻值为20Ω，图乙为小灯泡L的U～I图像。闭合开关
1
S、 ，断开 ，电流表示数为0.4A，再闭合开关 ，电流表示数变为0.6A。求：
（1）电源电压；
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2） 的阻值；
（3）若只闭合S，1min内电阻 产生的热量。
10．（2023·辽宁丹东·统考中考真题）如图所示是某品牌电热锅的简化电路，R、R 均为发热电阻。电热
1 2
锅工作时，通过开关S 和S 实现低温、中温和高温的挡位控制，已知低温挡电阻R=110Ω，中温挡功率
1 2 1
为880W；求：
（1）电热锅低温挡工作时的电功率；
（2）电热锅中温挡工作时的电流；
（3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，水的比热容
c=4.2×103J/（kg•℃）]
11．（2023·内蒙古赤峰·统考中考真题）小明给家里买电热水壶，他测试了价格相同的甲、乙两款电热水
壶，它们的铭牌如图所示。均正常工作，都把质量为1kg的水从20℃加热到42℃，甲用时125s，乙用时
120s。【 】
（1）甲电热水壶正常工作时电阻是多大？
（2）质量为1kg的水从20℃加热到42℃，吸收的热量是多少？
（3）如果从甲或乙中选择一款节能的电热水壶，通过计算分析，他应该选择哪一款？
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
12．（2023·新疆·统考中考真题）如图所示，电路中电源电压为3V，闭合开关S后，电流表A的示数为
，电流表 的示数为 。求：
（1）通过电阻 的电流；
（2）电阻 的阻值；
（3）整个电路在1min内产生的热量。
5
