专题二十 电与磁
20.2 电生磁——三年（2021—2023）中考真题分项精编
一、单选题

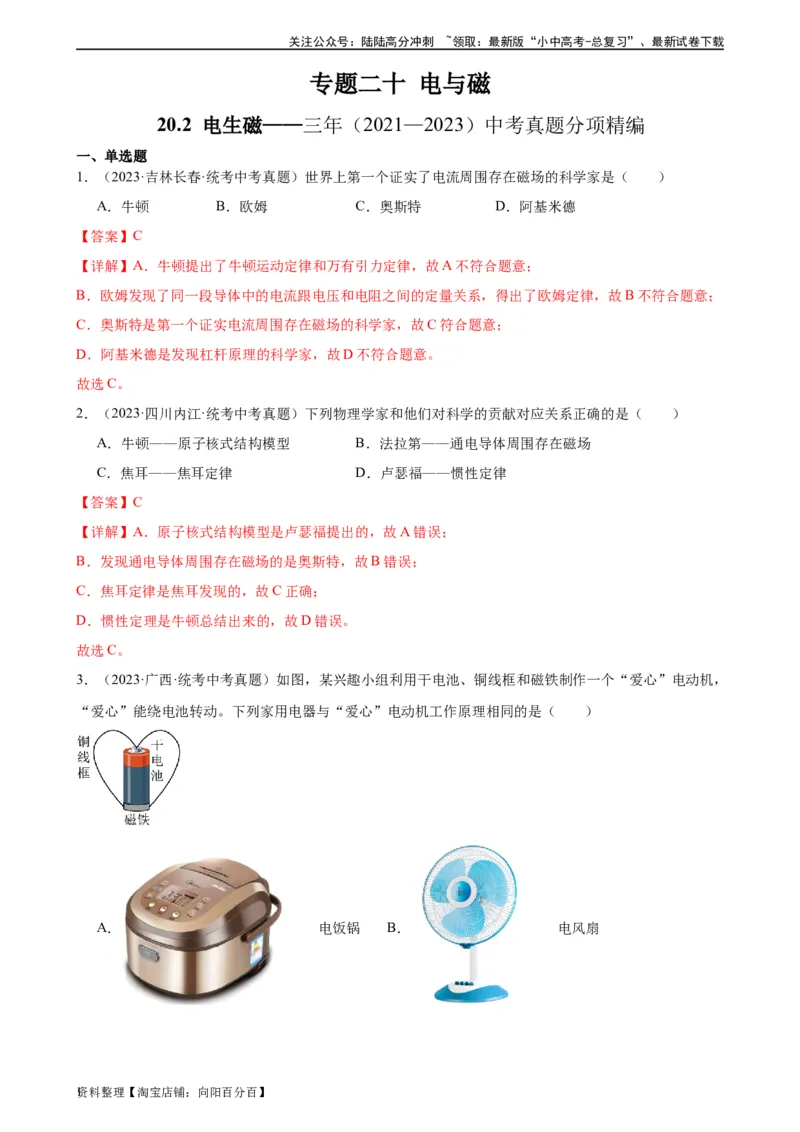

1．（2023·吉林长春·统考中考真题）世界上第一个证实了电流周围存在磁场的科学家是（ ）
A．牛顿 B．欧姆 C．奥斯特 D．阿基米德
【答案】C
【详解】A．牛顿提出了牛顿运动定律和万有引力定律，故A不符合题意；
B．欧姆发现了同一段导体中的电流跟电压和电阻之间的定量关系，得出了欧姆定律，故B不符合题意；
C．奥斯特是第一个证实电流周围存在磁场的科学家，故C符合题意；
D．阿基米德是发现杠杆原理的科学家，故D不符合题意。
故选C。
2．（2023·四川内江·统考中考真题）下列物理学家和他们对科学的贡献对应关系正确的是（ ）
A．牛顿——原子核式结构模型 B．法拉第——通电导体周围存在磁场
C．焦耳——焦耳定律 D．卢瑟福——惯性定律
【答案】C
【详解】A．原子核式结构模型是卢瑟福提出的，故A错误；
B．发现通电导体周围存在磁场的是奥斯特，故B错误；
C．焦耳定律是焦耳发现的，故C正确；
D．惯性定理是牛顿总结出来的，故D错误。
故选C。
3．（2023·广西·统考中考真题）如图，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，
“爱心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（ ）
A． 电饭锅 B． 电风扇
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． 手电筒 D． 电视机
【答案】B
【详解】A．“爱心”电动机的原理是通电导体在磁场中受到力的作用，将电能转化为机械能。电饭锅是
利用电流的热效应工作的，将电能转化为内能，故A不符合题意；
B．电风扇是在电动机的作用下将电能转化为机械能，故B符合题意；
C．手电筒是将电能转化为光能，故C不符合题意；
D．电视机是将电能转化为内能和光能，故D不符合题意；
故选B。

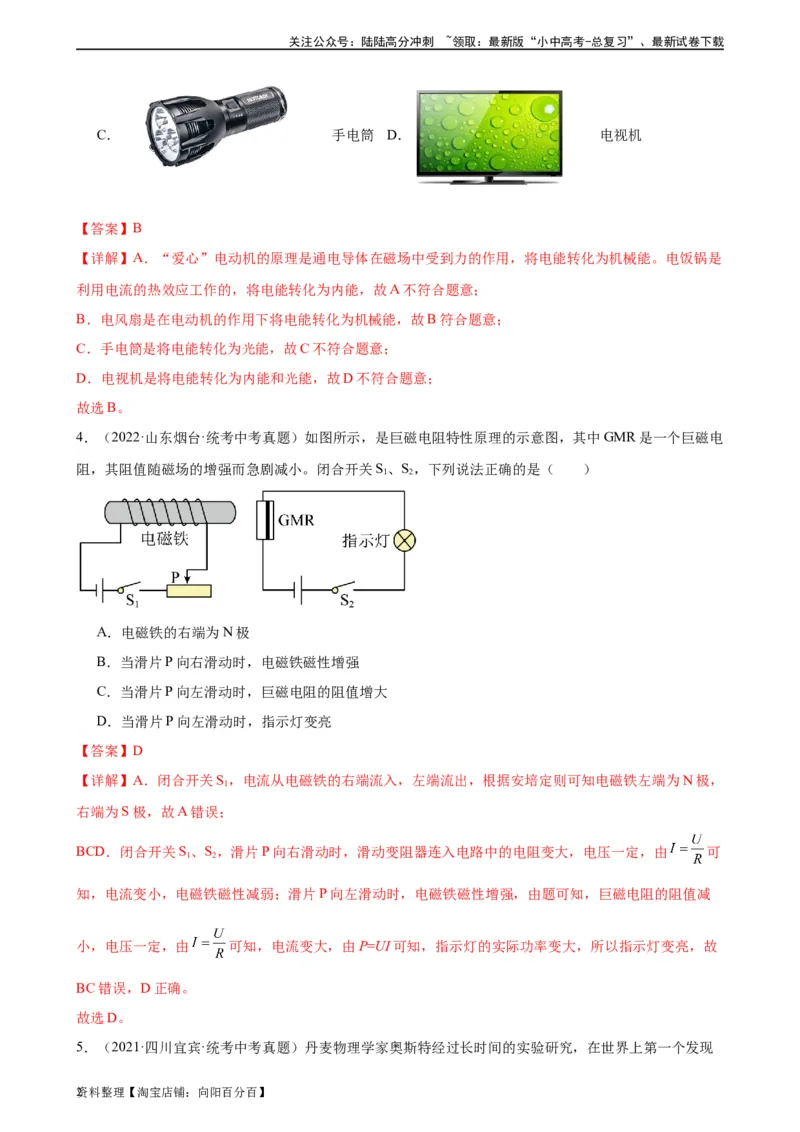

4．（2022·山东烟台·统考中考真题）如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电
阻，其阻值随磁场的增强而急剧减小。闭合开关S、S，下列说法正确的是（ ）
1 2
A．电磁铁的右端为N极
B．当滑片P向右滑动时，电磁铁磁性增强
C．当滑片P向左滑动时，巨磁电阻的阻值增大
D．当滑片P向左滑动时，指示灯变亮
【答案】D
【详解】A．闭合开关S，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁左端为N极，
1
右端为S极，故A错误；
BCD．闭合开关S、S，滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，电压一定，由 可
1 2
知，电流变小，电磁铁磁性减弱；滑片P向左滑动时，电磁铁磁性增强，由题可知，巨磁电阻的阻值减
小，电压一定，由 可知，电流变大，由P=UI可知，指示灯的实际功率变大，所以指示灯变亮，故
BC错误，D正确。
故选D。
5．（2021·四川宜宾·统考中考真题）丹麦物理学家奥斯特经过长时间的实验研究，在世界上第一个发现
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
了（ ）
A．电磁感应现象 B．电流的热效应
C．电流的磁效应 D．电流大小与电压的关系
【答案】C
【详解】1820年，丹麦物理学家奥斯特做实验时偶然发现，当导线中通过电流时，它旁边的磁针发生了
偏转，由此说明了电流周围存在磁场，在世界上第一个发现了电与磁之间的联系，即在世界上第一个发
现了电流的磁效应，故C符合题意，ABD不符合题意。
故选C。
二、多选题

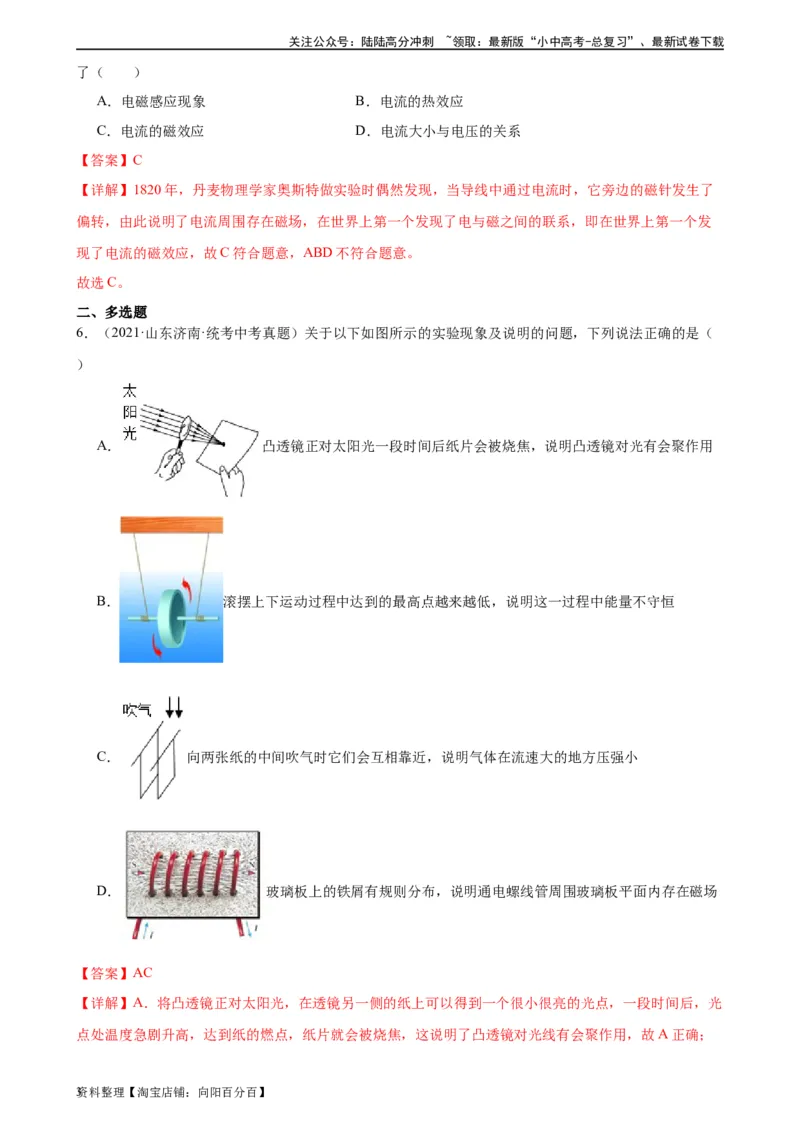

6．（2021·山东济南·统考中考真题）关于以下如图所示的实验现象及说明的问题，下列说法正确的是（
）
A． 凸透镜正对太阳光一段时间后纸片会被烧焦，说明凸透镜对光有会聚作用
B． 滚摆上下运动过程中达到的最高点越来越低，说明这一过程中能量不守恒
C． 向两张纸的中间吹气时它们会互相靠近，说明气体在流速大的地方压强小
D． 玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内存在磁场
【答案】AC
【详解】A．将凸透镜正对太阳光，在透镜另一侧的纸上可以得到一个很小很亮的光点，一段时间后，光
点处温度急剧升高，达到纸的燃点，纸片就会被烧焦，这说明了凸透镜对光线有会聚作用，故A正确；
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B．滚摆上下运动的过程中，需要克服阻力做功，有一部分机械能转化成了内能，但在能的转化和转移过
程中，能的总量保持不变。故B错误；
C．当向中间吹气时，中间的空气流动速度增大，压强减小。纸外侧的压强不变，纸受到向内的压强大于
向外的压强，受到向内的压力大于向外的压力，纸在压力差的作用下向中间靠拢，说明气体流速越大的
地方压强越小，故C正确；
D．玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内磁场的分布与条形磁铁的磁场相似，
故D错误。
故选AC。
三、填空题

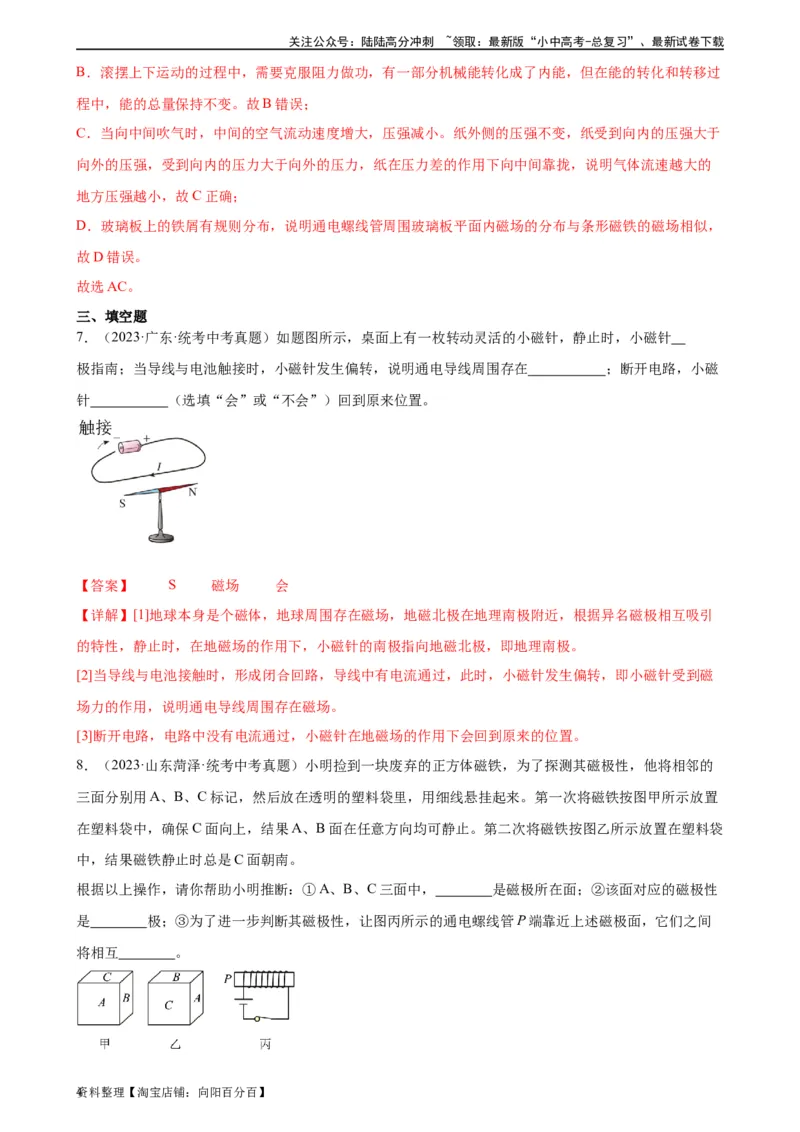

7．（2023·广东·统考中考真题）如题图所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针
极指南；当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在 ；断开电路，小磁
针 （选填“会”或“不会”）回到原来位置。
【答案】 S 磁场 会
【详解】[1]地球本身是个磁体，地球周围存在磁场，地磁北极在地理南极附近，根据异名磁极相互吸引
的特性，静止时，在地磁场的作用下，小磁针的南极指向地磁北极，即地理南极。
[2]当导线与电池接触时，形成闭合回路，导线中有电流通过，此时，小磁针发生偏转，即小磁针受到磁
场力的作用，说明通电导线周围存在磁场。
[3]断开电路，电路中没有电流通过，小磁针在地磁场的作用下会回到原来的位置。
8．（2023·山东菏泽·统考中考真题）小明捡到一块废弃的正方体磁铁，为了探测其磁极性，他将相邻的
三面分别用A、B、C标记，然后放在透明的塑料袋里，用细线悬挂起来。第一次将磁铁按图甲所示放置
在塑料袋中，确保C面向上，结果A、B面在任意方向均可静止。第二次将磁铁按图乙所示放置在塑料袋
中，结果磁铁静止时总是C面朝南。
根据以上操作，请你帮助小明推断：①A、B、C三面中， 是磁极所在面；②该面对应的磁极性
是 极；③为了进一步判断其磁极性，让图丙所示的通电螺线管P端靠近上述磁极面，它们之间
将相互 。
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 C 南 吸引
【详解】①[1]第一次将磁铁按图甲所示放置在塑料袋中，确保C面向上，结果A、B面在任意方向均可
静止。第二次将磁铁按图乙所示放置在塑料袋中，结果磁铁静止时总是C面朝南，说明C面是磁极所在
的面。
②[2]第二次将磁铁按图乙所示放置在塑料袋中，结果磁铁静止时总是C面朝南，指南的叫南极，也叫S
极，所以C面是南极。
③[3]由图丙可知，电流从左端流入，由安培定则可知通电螺线管的P端是N极，让图丙所示的通电螺线
管P端靠近C面，异名磁极相互吸引。

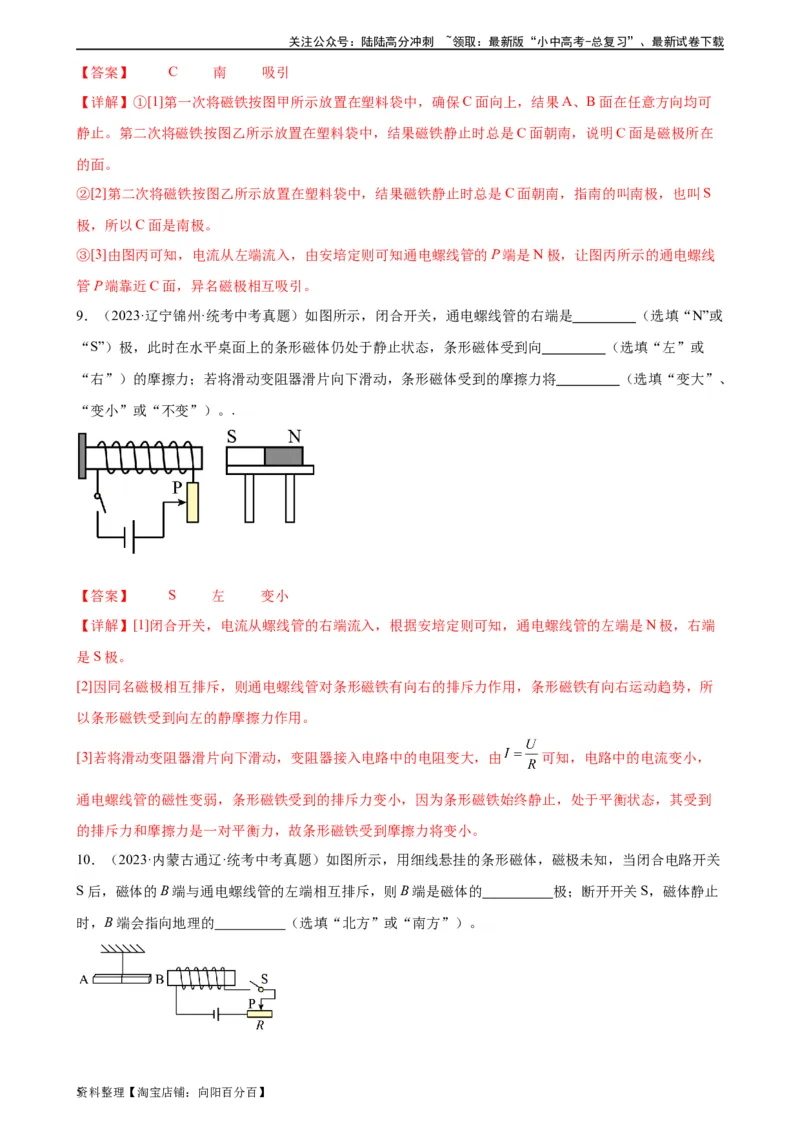

9．（2023·辽宁锦州·统考中考真题）如图所示，闭合开关，通电螺线管的右端是 （选填“N”或
“S”）极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向 （选填“左”或
“右”）的摩擦力；若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将 （选填“变大”、
“变小”或“不变”）。.
【答案】 S 左 变小
【详解】[1]闭合开关，电流从螺线管的右端流入，根据安培定则可知，通电螺线管的左端是N极，右端
是S极。
[2]因同名磁极相互排斥，则通电螺线管对条形磁铁有向右的排斥力作用，条形磁铁有向右运动趋势，所
以条形磁铁受到向左的静摩擦力作用。
[3]若将滑动变阻器滑片向下滑动，变阻器接入电路中的电阻变大，由 可知，电路中的电流变小，
通电螺线管的磁性变弱，条形磁铁受到的排斥力变小，因为条形磁铁始终静止，处于平衡状态，其受到
的排斥力和摩擦力是一对平衡力，故条形磁铁受到摩擦力将变小。
10．（2023·内蒙古通辽·统考中考真题）如图所示，用细线悬挂的条形磁体，磁极未知，当闭合电路开关
S后，磁体的B端与通电螺线管的左端相互排斥，则B端是磁体的 极；断开开关S，磁体静止
时，B端会指向地理的 （选填“北方”或“南方”）。
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 N 北方
【详解】[1]当闭合电路开关S后，电流从螺线管右端流入，左端流出，根据安培定则可知，螺线管左端
为N极；由于磁体的B端与通电螺线管左端相互排斥，根据同名磁极相互排斥可知，B端是磁体的N极。
[2]由于地磁的N极在地理的南极附近，地磁的S极在地理的北极附近，且磁体受地磁场的影响，所以磁
体静止时，B端（N极）会指向地理的北方。

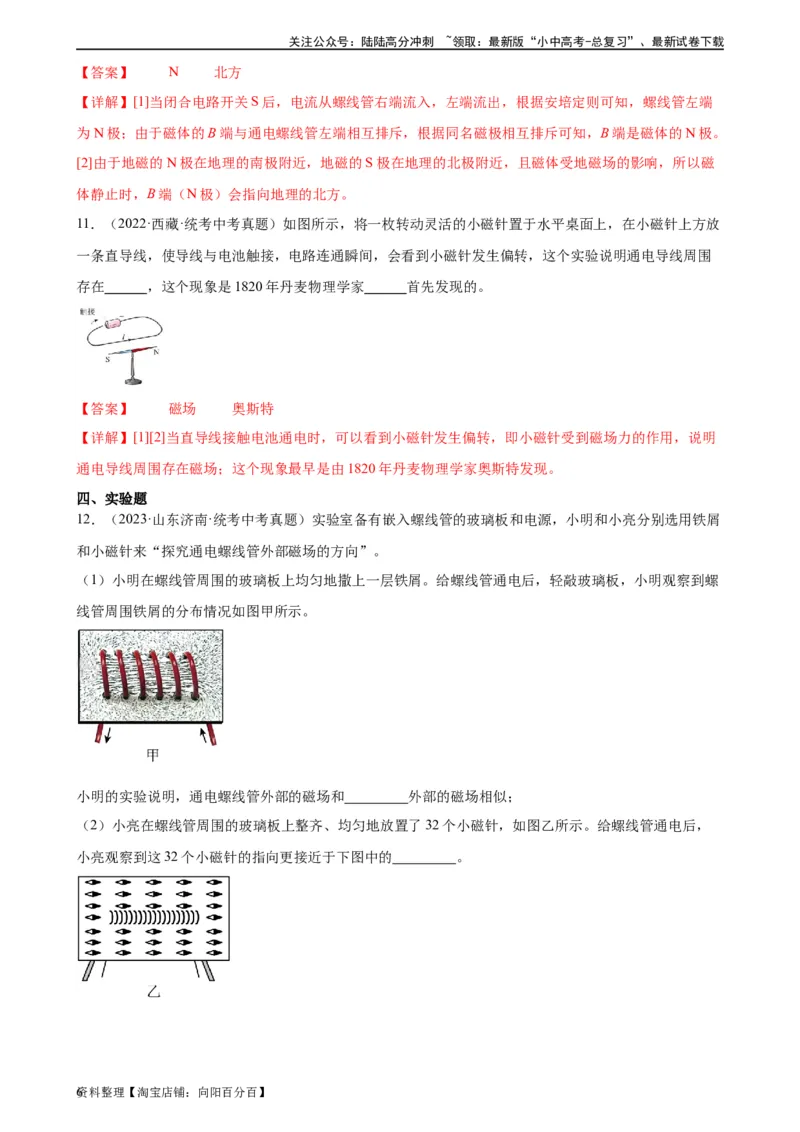

11．（2022·西藏·统考中考真题）如图所示，将一枚转动灵活的小磁针置于水平桌面上，在小磁针上方放
一条直导线，使导线与电池触接，电路连通瞬间，会看到小磁针发生偏转，这个实验说明通电导线周围
存在 ，这个现象是1820年丹麦物理学家 首先发现的。
【答案】 磁场 奥斯特
【详解】[1][2]当直导线接触电池通电时，可以看到小磁针发生偏转，即小磁针受到磁场力的作用，说明
通电导线周围存在磁场；这个现象最早是由1820年丹麦物理学家奥斯特发现。
四、实验题
12．（2023·山东济南·统考中考真题）实验室备有嵌入螺线管的玻璃板和电源，小明和小亮分别选用铁屑
和小磁针来“探究通电螺线管外部磁场的方向”。
（1）小明在螺线管周围的玻璃板上均匀地撒上一层铁屑。给螺线管通电后，轻敲玻璃板，小明观察到螺
线管周围铁屑的分布情况如图甲所示。
小明的实验说明，通电螺线管外部的磁场和 外部的磁场相似；
（2）小亮在螺线管周围的玻璃板上整齐、均匀地放置了32个小磁针，如图乙所示。给螺线管通电后，
小亮观察到这32个小磁针的指向更接近于下图中的 。
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．
（3）小明的实验方案具有明显的不足，其不足之处是 ；
（4）为了弥补小明实验方案的不足，请提出一条改进建议： 。
【答案】 条形磁体 B 无法判断出（通电螺线管外部）磁场的方向 增加小磁针
【详解】（1）[1]通电后小磁针的指向如图甲所示，通电螺线管的两端磁性最强，中间磁性最弱，说明通
电螺线管外部的磁场与条形磁体的磁场相似。
（2）[2]在图中，根据周围小磁针N极指向与该点磁感线方向一致，在通电螺线管外部，磁感线是从北极
发出，最后回到南极，只有B图所示小磁针N极指向一致，左侧小磁针N极都指向外侧，右侧小磁针N
极都指向内侧，其它三个图示小磁针N极指向均有不同方向之处，故选B。
（3）[3]此方案中无法从图示判断出通过螺线管电流的方向，铁屑静止时也不能够通过铁屑的分布判断通
电螺线管外部磁场的方向，故无法判断出通电螺线管外部磁场的方向。
（4）[4]根据周围小磁针N极指向与该点磁感线方向一致，在通电螺线管外部，磁感线是从北极发出，最
后回到南极，小磁针与铁屑相比，能更好地显示出各点的磁场方向，增加小磁针，把小磁针放到螺线管
四周不同位置，螺线管通电后，小磁针N极所指的方向就是该点的磁场方向。
13．（2022·江苏淮安·统考中考真题）如图所示，探究通电螺线管外部磁场的方向。
（1）玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后， 玻璃板，铁屑分布情况表明，螺线管的
外部磁场与 磁体周围的磁场相似；
（2）接通电路，小磁针静止时 极的指向是该点的磁场方向；
（3）调换电源的正负极，闭合开关，小磁针反方向偏转，说明通电螺线管外部的磁场方向与 有关。
【答案】 轻轻敲击 条形 N 电流方向
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【详解】（1）[1][2]实验中轻敲玻璃板的目的是减小铁屑与玻璃板的摩擦，使铁屑受到磁场的作用力而有
规律地排列；实验探究的结果是：通电螺线管外部磁场与条形磁体相似。
（2）[3]物理学中规定：将小磁针放在通电螺线管外部，小磁针静止时N极的指向就是该点处磁场的方向。
（3）[4]调换电源的正负极后闭合开关，发现小磁针反方向偏转，即磁场方向发生了偏转，故有此可得通
电螺线管外部的磁场方向与通电导线的电流方向有关。
五、作图题

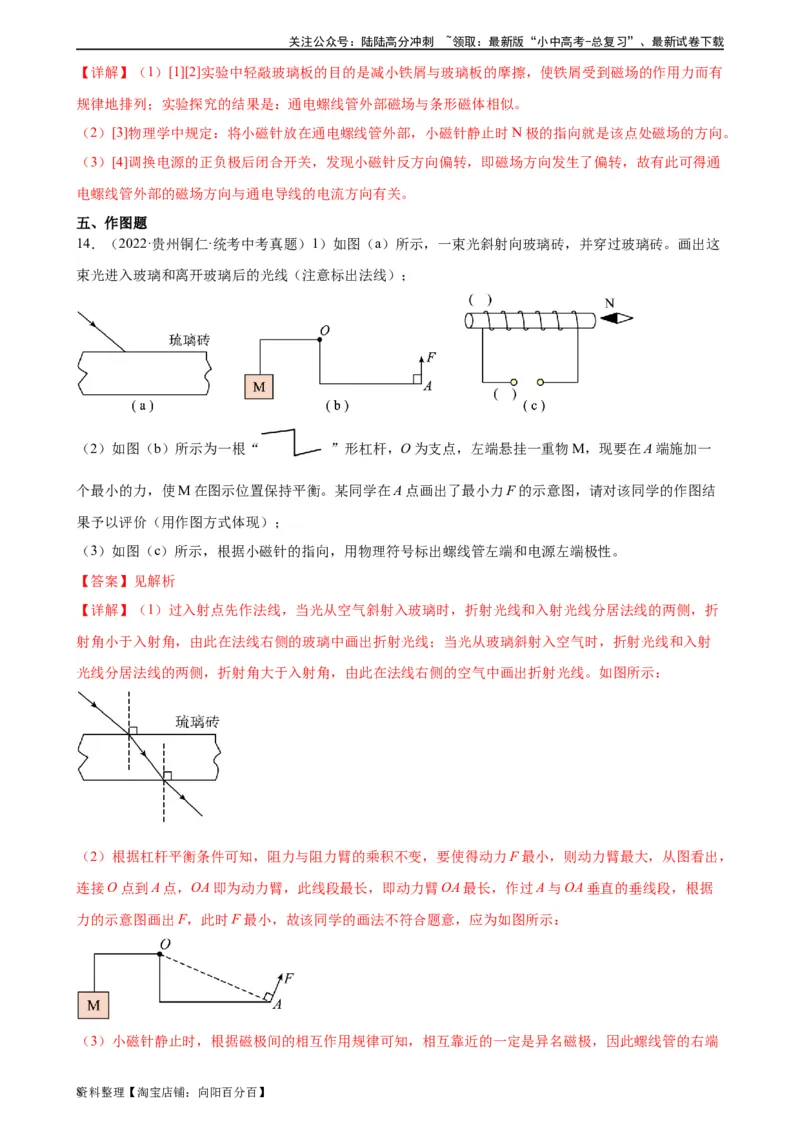

14．（2022·贵州铜仁·统考中考真题）1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。画出这
束光进入玻璃和离开玻璃后的光线（注意标出法线）；
（2）如图（b）所示为一根“ ”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一
个最小的力，使M在图示位置保持平衡。某同学在A点画出了最小力F的示意图，请对该同学的作图结
果予以评价（用作图方式体现）；
（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。
【答案】见解析
【详解】（1）过入射点先作法线，当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折
射角小于入射角，由此在法线右侧的玻璃中画出折射光线；当光从玻璃斜射入空气时，折射光线和入射
光线分居法线的两侧，折射角大于入射角，由此在法线右侧的空气中画出折射光线。如图所示：
（2）根据杠杆平衡条件可知，阻力与阻力臂的乘积不变，要使得动力F最小，则动力臂最大，从图看出，
连接O点到A点，OA即为动力臂，此线段最长，即动力臂OA最长，作过A与OA垂直的垂线段，根据
力的示意图画出F，此时F最小，故该同学的画法不符合题意，应为如图所示：
（3）小磁针静止时，根据磁极间的相互作用规律可知，相互靠近的一定是异名磁极，因此螺线管的右端
资8 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
是S极，左端是N极；根据右手定则，右手握住螺线管，使拇指指向N极。则四指环绕的方向就是电流
的方向，可以判断出，电流的整体走向是从螺线管的右端流进，因此电源右端是正极，左端是负极；如
图所示：
