专题8.2 串联电路和并联电路、闭合电路欧姆定律【练】
目录
一．练经典题型.............................................................................................................................................................1
二、练创新情景.............................................................................................................................................................3
三．练规范解答.............................................................................................................................................................6
一．练经典题型

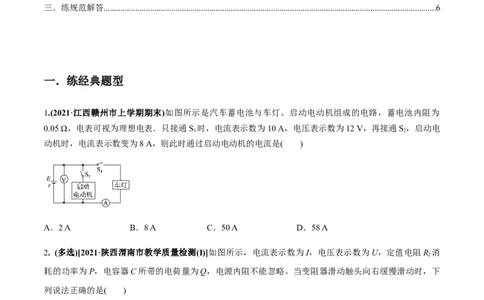

1.(2021·江西赣州市上学期期末)如图所示是汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为
0.05 Ω，电表可视为理想电表．只接通S 时，电流表示数为10 A，电压表示数为12 V，再接通S，启动电
1 2
动机时，电流表示数变为8 A，则此时通过启动电动机的电流是( )
A．2 A B．8 A C．50 A D．58 A
2. (多选)[2021·陕西渭南市教学质量检测(Ⅰ)]如图所示，电流表示数为I，电压表示数为U，定值电阻R 消
2
耗的功率为P，电容器C所带的电荷量为Q，电源内阻不能忽略。当变阻器滑动触头向右缓慢滑动时，下
列说法正确的是( )
A.U增大、I减小 B.U减小、I增大
C.P增大、Q减小 D.P、Q均减小3．(2021·绵阳月考)(多选)如图所示，R 为定值电阻，R 为可变电阻，E为电源电动势，r为电源内电阻，
1 2
以下说法中正确的是( )
A．当R＝R＋r时，R 获得最大功率
2 1 2
B．当R＝R＋r时，R 获得最大功率
1 2 1
C．当R＝0时，R 获得最大功率
2 1
D．当R＝0时，电源的输出功率最大
2

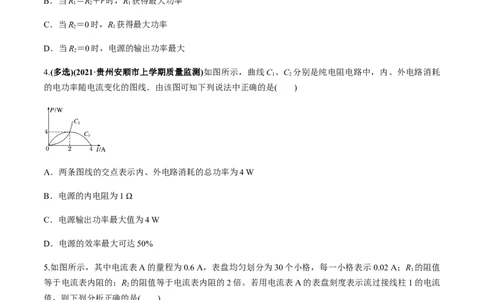

4.(多选)(2021·贵州安顺市上学期质量监测)如图所示，曲线C 、C 分别是纯电阻电路中，内、外电路消耗
1 2
的电功率随电流变化的图线．由该图可知下列说法中正确的是( )
A．两条图线的交点表示内、外电路消耗的总功率为4 W
B．电源的内电阻为1 Ω
C．电源输出功率最大值为4 W
D．电源的效率最大可达50%
5.如图所示，其中电流表A的量程为0.6 A，表盘均匀划分为30个小格，每一小格表示0.02 A；R 的阻值
1
等于电流表内阻的；R 的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流
2
值，则下列分析正确的是( )
A．将接线柱1、2接入电路时，每一小格表示0.04 A
B．将接线柱1、2接入电路时，每一小格表示0.02 AC．将接线柱1、3接入电路时，每一小格表示0.06 A
D．将接线柱1、3接入电路时，每一小格表示0.01 A
6．(多选)(2021·江苏扬州市调研)如图所示的电路，R 为定值电阻，R 为热敏电阻(温度升高，电阻减小)，
1 2
电源的电动势为E，内阻为r。闭合开关，当环境温度升高时，下列说法正确的有( )
A.电压表示数增大
B.电流表示数减小
C.有电流向下流过A点
D.电压表和电流表示数变化量之比保持不变

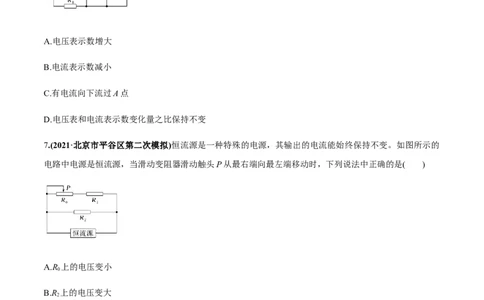

7.(2021·北京市平谷区第二次模拟)恒流源是一种特殊的电源，其输出的电流能始终保持不变。如图所示的
电路中电源是恒流源，当滑动变阻器滑动触头P从最右端向最左端移动时，下列说法中正确的是( )
A.R 上的电压变小
0
B.R 上的电压变大
2
C.恒流源输出功率保持不变
D.R 的电功率增大
1
8.(2021·北京市东城区上学期期末)如图所示，当开关S闭合后，小型直流电动机M和指示灯L都恰能正常
工作。已知电源电动势为E，内阻为r，指示灯L的电阻为R ，额定电流为I，电动机M的线圈电阻为R，
0
则( )A.电动机的额定电压为IR
B.电动机的输出功率为IE－I2R
C.电源的输出功率为IE－I2r
D.整个电路的热功率为I2(R ＋R)
0

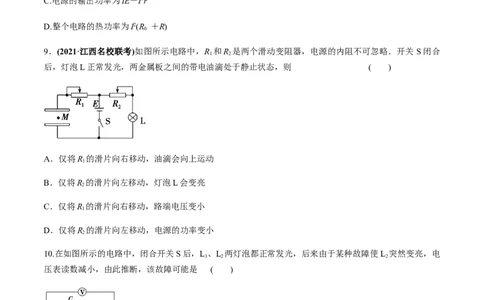

9．(2021·江西名校联考)如图所示电路中，R 和R 是两个滑动变阻器，电源的内阻不可忽略．开关 S闭合
1 2
后，灯泡L正常发光，两金属板之间的带电油滴处于静止状态，则 ( )
A．仅将R 的滑片向右移动，油滴会向上运动
1
B．仅将R 的滑片向左移动，灯泡L会变亮
2
C．仅将R 的滑片向右移动，路端电压变小
1
D．仅将R 的滑片向左移动，电源的功率变小
2
10.在如图所示的电路中，闭合开关S后，L、L 两灯泡都正常发光，后来由于某种故障使L 突然变亮，电
1 2 2
压表读数减小，由此推断，该故障可能是 ( )
A．L 灯丝烧断
1
B．电阻R 断路
2
C．电阻R 短路
2D．电容器被击穿短路
二、练创新情景
1.(2021·枣庄模拟)如图甲所示，一个简单的闭合电路由内、外两部分电路构成。已知内电路的电源是一个
化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力(化学作用)把正电荷从电势低
处移到电势高处，在这两个地方，电势会沿电流方向“跃升”。这样整个闭合电路的电势高低变化情况如
图乙所示，图乙中各点位置的高低表示电路中相应各点电势的高低，D点的高度略低于C点。若减小外电
路电阻R，则下列说法正确的是( )
甲 乙
A．C、D两点之间的高度差将变大
B．A、D两点之间的高度差和C、B两点之间的高度差之和将变小
C．A、B两点之间的高度差不变
D．在电子从A点经D、C移动至B点的过程中，非静电力做功将变大
2．(多选)(2021·贵州六盘水高三质检)某同学在研究微型直流电动机的性能时，采用如图 4所示的实验电
路。闭合开关，并调节滑动变阻器R的阻值，使电动机不转动，此时电流表和电压表的示数分别为I 和
1
U。重新调节R的阻值，使电动机正常运转，此时电流表和电压表的示数分别为I 和U。则( )
1 2 2
A.这台电动机的线圈电阻为
B.这台电动机正常运转时线圈的发热功率为UI
1 1
C.这台电动机正常运转时的输出功率为UI－I
2 2D.这个电源的内阻为
3.(2021·南阳一中模拟)硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线 a是该电池在
某光照强度下路端电压U和电流I的关系图象(电池内阻不是常数)，图线b是某电阻R的UI图象．在该光
照强度下将它们组成闭合回路时，硅光电池的内阻为 ( )
A．5.5 Ω B．7.0 Ω
C．12.0 Ω D．12.5 Ω
4.(多选)(2021·广东珠海市质量监测)如图所示，直流电路中，R、R 是定值电阻，R 是光敏电阻，其阻值随
1 2 3
光照增强而减小。当开关S闭合，电容器两板间的M点的带电液滴恰好能保持静止。现用强光照射电阻R
3
时( )
A.电源的总功率减小 B.A板的电势降低
C.液滴向上运动 D.电容器所带电荷量增加
5.[2020·河南省九师联盟模拟(二)]如图所示的电路中，AB和CD为两个水平放置的平行板电容器，AB板间
有一点P，闭合开关S，待电路稳定后将开关断开。现将一有机玻璃板(图中未画出)插入CD板间，则下列
说法正确的是( )
A.CD平行板电容器的电容减小B.P点电势降低
C.A、B两板间的电场强度增大
D.电阻R中有向右的电流
6．(2021·四川雅安市上学期一诊)“世纪工程”—港珠澳大桥已于2018年10月24日9时正式通车，大桥主
桥部分由约为6.7 km海底隧道和22.9 km桥梁构成，海底隧道需要每天24小时照明，而桥梁只需晚上照
明。假设该大桥的照明电路可简化为如图所示电路，其中太阳能电池供电系统可等效为电动势为 E、内阻
为r的电源，电阻R、R 分别视为隧道灯和桥梁路灯，已知r小于R 和R，则下列说法正确的是( )
1 2 1 2
A.夜间，电流表示数为
B.夜间，开关S闭合，电路中电流表、电压表示数均变小
C.夜间，由于用电器的增多，则太阳能电池供电系统损失的电功率增大
D.若电流表示数为I，则太阳能电池供电系统输出电功率为EI
7.(2021·河南百校联盟质检)如图所示，电源电动势为E，内阻为r.闭合开关S，当滑动变阻器R的滑片缓慢
地从最左端向右移动一段距离的过程中，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，电流表
的示数为I，电容器的带电荷量为Q，则在这个过程中，下列图象正确的是( )8．(2021·石家庄模拟)在研究微型电动机的性能时，可采用如图所示的实验电路。当调节滑动变阻器 R，使
电动机停止转动时，电流表和电压表的示数分别为 1.0 A和1.0 V；重新调节R，使电动机恢复正常运转
时，电流表和电压表的示数分别为2.0 A和15.0 V。则当这台电动机正常运转时( )
A．电动机的内阻为7.5 Ω
B．电动机的内阻为2.0 Ω
C．电动机的输出功率为30.0 W
D．电动机的输出功率为26.0 W
9．(2021·吉林长春外国语学校质检)(多选)已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且
磁场越强电阻值越大。为探测有无磁场，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势 E
和内阻r不变，在没有磁场时调节变阻器R使电灯L正常发光。若探测装置从无磁场区进入强磁场区，则(
)
A．电灯L变亮 B．电灯L变暗
C．电流表的示数减小 D．电流表的示数增大
10.(2021·湖北恩施一中模拟)工业生产中需要物料配比的地方常用“吊斗式”电子秤，图甲所示的是“吊斗
式”电子秤的结构图，其中实现称质量的关键性元件是拉力传感器．拉力传感器的内部电路如图所示，
R、R、R 是定值电阻，R＝20 kΩ，R＝10 kΩ，R 是对拉力敏感的应变片电阻，其电阻值随拉力变化的
1 2 3 1 2 0
图象如图乙所示，已知料斗重1×103 N，没装料时U ＝0，g取10 m/s2.下列说法中正确的是( )
baA．R 阻值为40 kΩ
3
B．装料时，R 的阻值逐渐变大，U 的值逐渐变小
0 ba
C．拉力越大应变片电阻阻值也变大，U 传感器的示数也变大
ba
D．应变片作用是把物体形变这个力学量转换为电压这个电学量
三．练规范解答
1.(2021·北京市昌平区二模练习)一台直流电动机所加电压U＝110 V，通过的电流I＝5.0 A。若该电机在10
s内把一个质量M＝50 kg的物体匀速提升了h＝9.0 m，不计摩擦及空气阻力，取重力加速度g＝10 m/s2。
求：
(1)电动机的输入功率P；
(2)在提升重物的10 s内电动机线圈产生的热量Q；
(3)电动机线圈的电阻R。2.(2021·山东聊城市第二次等级考试模拟)太阳能汽车是一种环保型的“绿色汽车”，人们正致力研究着。
有一辆玩具汽车靠太阳能电池供电，该电池的太阳能集光板面积为 600 cm2，太阳能电池电动势为30 V，
内阻为3 Ω。现使玩具汽车在水平路面上匀速行驶，其太阳能集光板正对太阳，测得电流强度为2 A。已知
电动机的直流电阻为2 Ω，太阳光垂直照射到地面上单位面积的辐射功率为1.6×103 W/m2。
(1)求玩具汽车匀速行驶时，太阳能集光板把太阳能转化为电能的效率；
(2)这辆玩具汽车的总重为80 N，在水平路面上行驶的阻力是车重的0.2倍，这辆玩具车在水平路面上的最
大速度是多大？
3.(2021·湖南长沙市月考)如图甲所示的电路中，R、R 均为定值电阻，且R＝100 Ω，R 的阻值未知，R 是
1 2 1 2 3
一个滑动变阻器，在其滑片从最左端滑至最右端的过程中，测得电源的路端电压 U随电流I的变化图线如
图乙所示，其中图线上的A、B两点是滑片在变阻器两个不同的端点时分别得到的．求：
(1)电源电动势和内电阻；
(2)定值电阻R 的阻值；
2
(3)滑动变阻器R 的最大值；
3
(4)上述过程中R 上得到的最大功率以及电源的最大输出功率．
1
