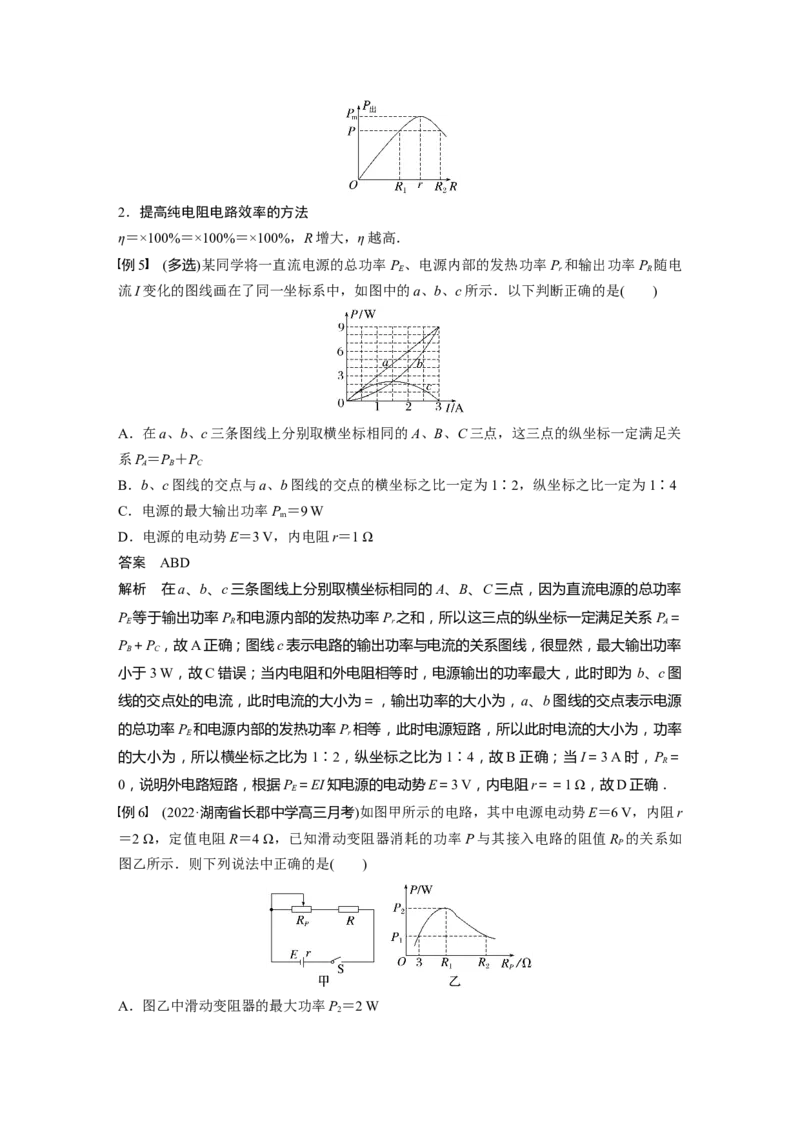

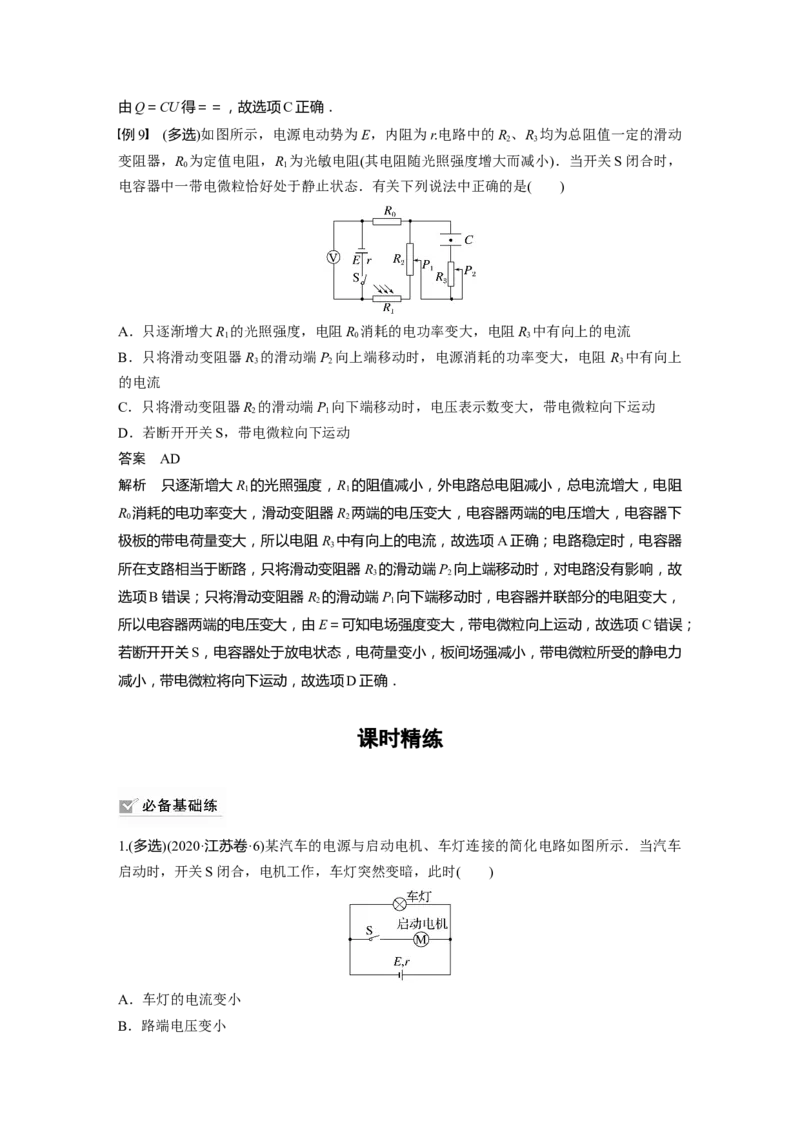

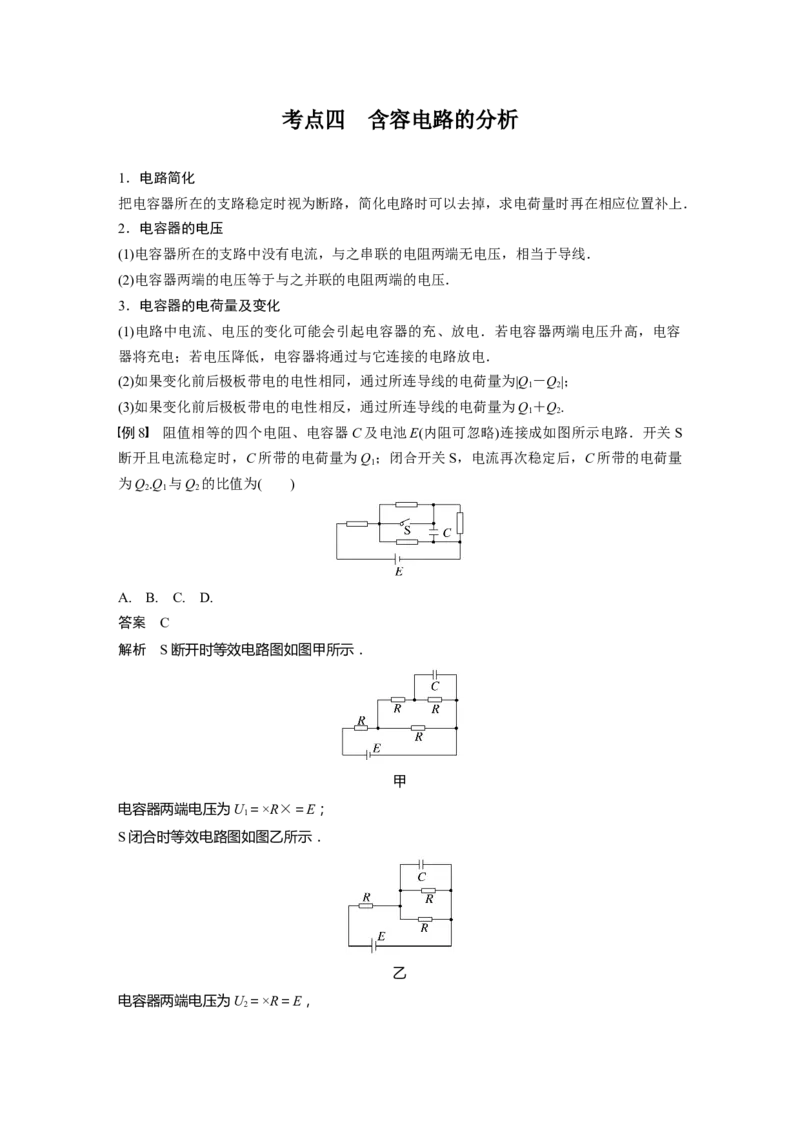

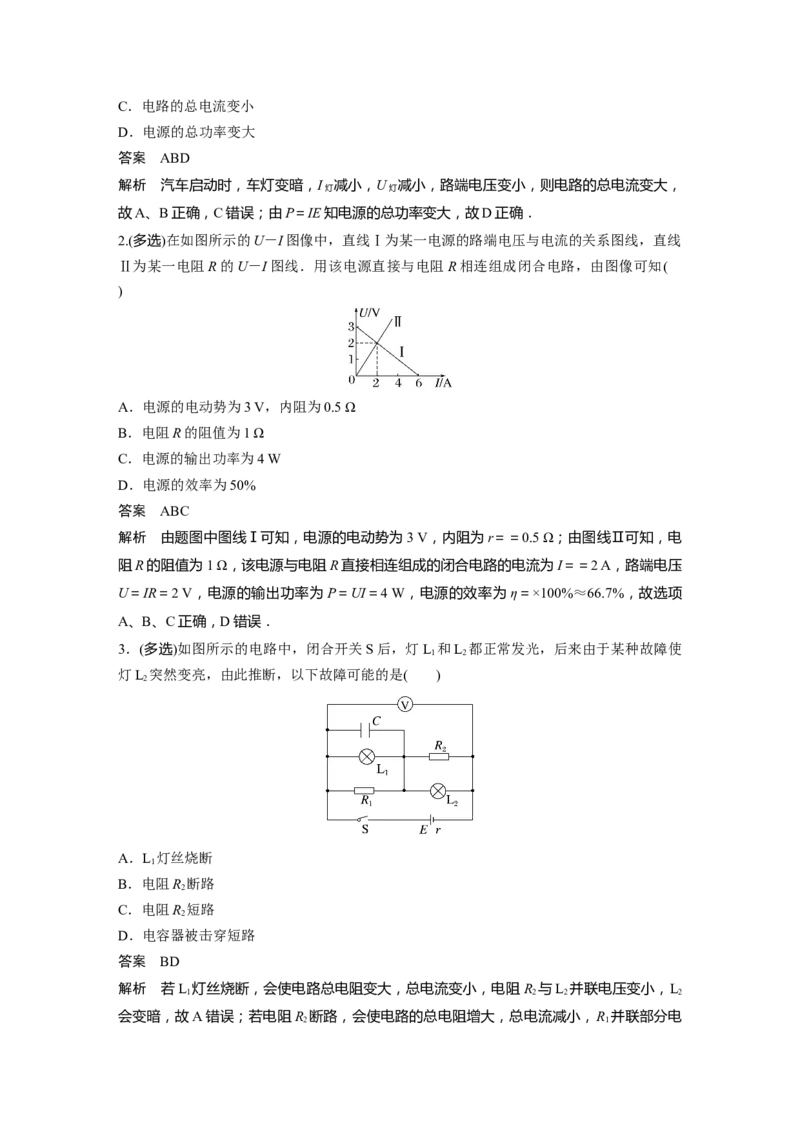

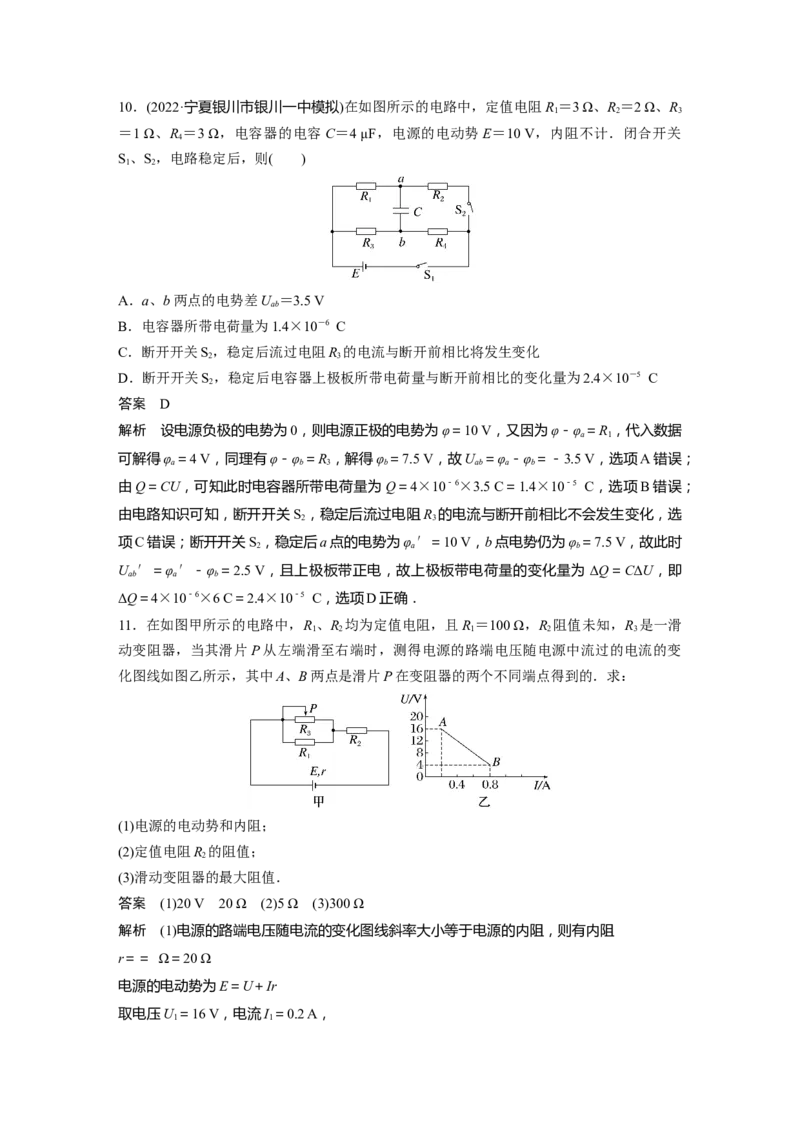

第 2 讲 闭合电路的欧姆定律 目标要求 1.了解电动势的物理意义,理解并掌握闭合电路的欧姆定律.2.会用闭合电路欧 姆定律分析电路的动态变化.3.会计算涉及电源的电路功率.4.掌握路端电压和电流的关系及电 源的U-I图像. 考点一 闭合电路欧姆定律及应用 1.电动势 (1)非静电力所做的功与所移动的电荷量的比叫电动势. (2)物理含义:电动势表示电源把其他形式的能转化成电势能本领的大小,在数值上等于电 源没有接入电路时两极间的电压. 2.闭合电路欧姆定律 (1)内容:闭合电路中的电流跟电源的电动势成正比,跟内、外电阻之和成反比; (2)公式:I=(只适用于纯电阻电路); (3)其他表达形式 E=U +U 或E=U +Ir(适用于任意电路). 外 内 外 1.电动势的大小反映了电源把电能转化为其他形式的能的本领强弱.( × ) 2.电动势就是电源的路端电压.( × ) 3.电源的重要参数是电动势和内阻.电动势由电源中非静电力的特性决定,与电源的体积 无关,与外电路无关.( √ ) 4.在电源电动势及内阻恒定的闭合电路中,外电阻越大,路端电压越大.( √ ) 1.路端电压与外电阻的关系 (1)纯电阻电路:U=IR=·R=,当R增大时,U增大; (2)特殊情况: ①当外电路断路时,I=0,U=E; ②当外电路短路时,I =,U=0. 短 2.动态分析常用方法 (1)程序法:遵循“局部—整体—局部”的思路.①分析步骤(如图): ②分析时:串联电路注意分析电压关系,并联电路注意分析电流关系 (2)结论法:“串反并同”,应用条件为电源内阻不为零. ①所谓“串反”,即某一电阻的阻值增大时,与它串联或间接串联的电阻中的电流、两端电 压、电功率都将减小,反之则增大. ②所谓“并同”,即某一电阻的阻值增大时,与它并联或间接并联的电阻中的电流、两端电 压、电功率都将增大,反之则减小. 考向1 闭合电路的有关计算 例1 (2019·江苏卷·3)如图所示的电路中,电阻R=2 Ω.断开S后,电压表的读数为3 V; 闭合S后,电压表的读数为2 V,则电源的内阻r为( ) A.1 Ω B.2 Ω C.3 Ω D.4 Ω 答案 A 解析 当断开S后,电压表的读数等于电源的电动势,即 E=3 V;当闭合S后,有U= IR,又由闭合电路欧姆定律可知,I=,联立解得r=1 Ω,A正确,B、C、D错误. 考向2 闭合电路的动态分析 例2 如图所示电路,电源内阻不可忽略.开关S闭合后,在滑动变阻器R 的滑片向下滑 0 动的过程中( ) A.电压表与电流表的示数都减小 B.电压表与电流表的示数都增大 C.电压表的示数增大,电流表的示数减小D.电压表的示数减小,电流表的示数增大 答案 A 解析 当滑片下移时,滑动变阻器接入电路的电阻减小,则外电路总电阻减小,电路中总电 流增大,电源的内电压增大,则由闭合电路欧姆定律可知,电路的路端电压减小,故电压表 示数减小;由欧姆定律可知,R 上的分压增大,而路端电压减小,故并联部分的电压减小, 1 则通过R 的电流减小,即电流表示数减小,A正确. 2 考向3 电路故障分析 例3 如图所示电路中,由于某处出现了故障,导致电路中的 A、B两灯变亮,C、D两灯 变暗,故障的原因可能是( ) A.R 短路 B.R 断路 1 2 C.R 短路 D.R 短路 2 3 答案 D 解析 A灯在干路上,A灯变亮,说明电路中总电流变大,由闭合电路欧姆定律可知电路的 外电阻减小,这就说明电路中只会出现短路而不会出现断路,选项B错误.因为短路部分 的电阻变小,分压作用减小,与其并联的用电器两端的电压减小,C、D两灯变暗,A、B 两灯变亮,这说明发生短路的电阻与C、D两灯是并联的,而与A、B两灯是串联的.观察 电路中电阻的连接形式,只有R 短路符合条件,故选项A、C错误,D正确. 3 例4 如图所示的电路中,电源的电动势为6 V,当开关S闭合后,灯泡L 和L 都不亮, 1 2 用电压表测得各部分的电压分别为U =6 V,U =0 V,U =6 V,由此可断定( ) ab ad cd A.L 和L 的灯丝都烧断了 1 2 B.L 的灯丝烧断了 1 C.L 的灯丝烧断了 2 D.滑动变阻器R断路 答案 C 解析 由U =6 V可知电源完好,灯泡都不亮,说明电路中出现断路故障,由U =6 V可 ab cd 知,灯泡L 与滑动变阻器R完好,断路故障出现在c、d之间,故灯泡L 断路,选项C正确. 1 2电路故障检测方法 1.电压表检测:如果电压表示数为零,则说明可能在并联路段之外有断路,或并联部分短 路; 2.电流表检测:当电路中接有电源时,可用电流表测量各部分电路上的电流,通过对电流 值的分析,可以确定故障的位置.在运用电流表检测时,一定要注意电流表的极性和量程; 3.欧姆表检测:当测量值很大时,表示该处断路;当测量值很小或为零时,表示该处短路. 在用欧姆表检测时,应断开电源. 考点二 闭合电路的功率及效率问题 1.电源的总功率 (1)任意电路:P =IE=IU +IU =P +P 总 外 内 出 内. (2)纯电阻电路:P = I 2 ( R + r ) =. 总 2.电源内部消耗的功率 P = I 2 r =IU =P -P 内 内 总 出. 3.电源的输出功率 (1)任意电路:P =IU=IE-I2r=P -P 出 总 内. (2)纯电阻电路:P = I 2 R =. 出 4.电源的效率 (1)任意电路:η=×100%=×100% (2)纯电阻电路:η=×100% 1.外电阻越大,电源的输出功率越大.( × ) 2.电源的输出功率越大,电源的效率越高.( × ) 3.电源内部发热功率越大,输出功率越小.( × ) 1.纯电阻电路中电源的最大输出功率(如图) P =UI=I2R=R== 出 当R=r时,电源的输出功率最大为P =. m2.提高纯电阻电路效率的方法 η=×100%=×100%=×100%,R增大,η越高. 例5 (多选)某同学将一直流电源的总功率P 、电源内部的发热功率P 和输出功率P 随电 E r R 流I变化的图线画在了同一坐标系中,如图中的a、b、c所示.以下判断正确的是( ) A.在a、b、c三条图线上分别取横坐标相同的A、B、C三点,这三点的纵坐标一定满足关 系P=P +P A B C B.b、c图线的交点与a、b图线的交点的横坐标之比一定为1∶2,纵坐标之比一定为1∶4 C.电源的最大输出功率P =9 W m D.电源的电动势E=3 V,内电阻r=1 Ω 答案 ABD 解析 在a、b、c三条图线上分别取横坐标相同的A、B、C三点,因为直流电源的总功率 P 等于输出功率P 和电源内部的发热功率P 之和,所以这三点的纵坐标一定满足关系P= E R r A P +P ,故A正确;图线c表示电路的输出功率与电流的关系图线,很显然,最大输出功率 B C 小于3 W,故C错误;当内电阻和外电阻相等时,电源输出的功率最大,此时即为 b、c图 线的交点处的电流,此时电流的大小为=,输出功率的大小为,a、b图线的交点表示电源 的总功率P 和电源内部的发热功率P 相等,此时电源短路,所以此时电流的大小为,功率 E r 的大小为,所以横坐标之比为1∶2,纵坐标之比为1∶4,故B正确;当I=3 A时,P = R 0,说明外电路短路,根据P =EI知电源的电动势E=3 V,内电阻r==1 Ω,故D正确. E 例6 (2022·湖南省长郡中学高三月考)如图甲所示的电路,其中电源电动势E=6 V,内阻r =2 Ω,定值电阻R=4 Ω,已知滑动变阻器消耗的功率P与其接入电路的阻值R 的关系如 P 图乙所示.则下列说法中正确的是( ) A.图乙中滑动变阻器的最大功率P=2 W 2B.图乙中R=6 Ω,R=12 Ω 1 2 C.滑动变阻器消耗功率P最大时,定值电阻R消耗的功率也最大 D.调整滑动变阻器R 的阻值,可以使电源的输出电流达到2 A P 答案 B 解析 由闭合电路欧姆定律的推论可知,当电路外电阻等于内阻r时,输出功率最大,最大 值为P =,把定值电阻看成电源内阻的一部分,由题图乙可知,当R =R=R+r=6 Ω时, m P 1 滑动变阻器消耗的功率最大,最大功率为P ==1.5 W,A错误;滑动变阻器的阻值为3 Ω 2 时与阻值为R 时消耗的功率相等,有()2×3 Ω=()2R ,解得R =12 Ω,B正确;当回路中电 2 2 2 流最大时,即R =0时定值电阻R消耗的功率最大,C错误;当滑动变阻器R 的阻值为0时, P P 电路中电流最大,最大值为I == A=1 A,则调整滑动变阻器R 的阻值,不可能使电源的 m P 输出电流达到2 A,D错误. 等效电源 把含有电源、电阻的部分电路等效为新的“电源”,其“电动势”“内阻”如下: (1)两点间断路时的电压等效为电动势E′. (2)两点短路时的电流为等效短路电流I ′,等效内电阻r′=. 短 常见电路等效电源如下: 考点三 电源的 U-I 图像 两类U-I图像的比较 电源的U-I图像 电阻的U-I图像 电源的路端电压与电路 电阻两端电压与流过电阻 图像表述的物理量的关系 电流的关系 的电流的关系①与纵轴交点表示电源 电动势E 过坐标轴原点,表示没有 图线与坐标轴交点 ②与横轴交点表示电源 电压时电流为零 短路电流 表示电阻大小(电阻为纯 图线的斜率 -r(r为内阻) 电阻时) 图线上每一点坐标的乘积UI 表示电源的输出功率 表示电阻消耗的功率 表示外电阻的大小,不 每一点对应的比值均表示 图线上每一点坐标比值 同点对应的外电阻大小 此电阻的阻值大小 不同 例7 (多选)如图所示,图甲中M为一电动机,开关S闭合后,当滑动变阻器R的滑片从 一端滑到另一端的过程中,两电压表V 和V 的读数随电流表A读数的变化情况如图乙所示, 1 2 已知电流表A读数在0.2 A以下时,电动机没有转动.不考虑电表内阻,以下判断正确的是 ( ) A.图线①为V 示数随电流表读数的变化图线 2 B.电路中电源电动势为3.4 V C.此电路中,电动机的最大输入功率是0.9 W D.滑动变阻器的最大阻值为30 Ω 答案 AC 解析 由题图甲知,电压表V 测量路端电压,电流增大时,内电压增大,路端电压减小, 2 所以图线①表示V 的示数与电流的关系,故A正确;图线①的斜率大小等于电源的内阻, 2 为r== Ω=2 Ω,当电流I =0.1 A时,U =3.4 V,则电源的电动势E=U +Ir=(3.4+ 1 1 1 1 0.1×2) V=3.6 V,故B错误;当I =0.3 A时,U =3 V,电动机输入功率最大P=UI =3×0.3 2 2 2 2 W=0.9 W,故C正确;若电流表A示数小于0.2 A,由题图乙知,电动机不转动,电动机的 电阻r = Ω=4 Ω,当I=0.1 A时,电路中电流最小,滑动变阻器的电阻为最大值,所以 R M 1 与R 并联电阻的最大值R =-r-r =(-2-4) Ω=30 Ω,则滑动变阻器的最大阻值大于30 0 并 M Ω,故D错误.考点四 含容电路的分析 1.电路简化 把电容器所在的支路稳定时视为断路,简化电路时可以去掉,求电荷量时再在相应位置补上. 2.电容器的电压 (1)电容器所在的支路中没有电流,与之串联的电阻两端无电压,相当于导线. (2)电容器两端的电压等于与之并联的电阻两端的电压. 3.电容器的电荷量及变化 (1)电路中电流、电压的变化可能会引起电容器的充、放电.若电容器两端电压升高,电容 器将充电;若电压降低,电容器将通过与它连接的电路放电. (2)如果变化前后极板带电的电性相同,通过所连导线的电荷量为|Q-Q|; 1 2 (3)如果变化前后极板带电的电性相反,通过所连导线的电荷量为Q+Q. 1 2 例8 阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时,C所带的电荷量为Q ;闭合开关S,电流再次稳定后,C所带的电荷量 1 为Q.Q 与Q 的比值为( ) 2 1 2 A. B. C. D. 答案 C 解析 S断开时等效电路图如图甲所示. 甲 电容器两端电压为U=×R×=E; 1 S闭合时等效电路图如图乙所示. 乙 电容器两端电压为U=×R=E, 2由Q=CU得==,故选项C正确. 例9 (多选)如图所示,电源电动势为E,内阻为r.电路中的R 、R 均为总阻值一定的滑动 2 3 变阻器,R 为定值电阻,R 为光敏电阻(其电阻随光照强度增大而减小).当开关S闭合时, 0 1 电容器中一带电微粒恰好处于静止状态.有关下列说法中正确的是( ) A.只逐渐增大R 的光照强度,电阻R 消耗的电功率变大,电阻R 中有向上的电流 1 0 3 B.只将滑动变阻器R 的滑动端P 向上端移动时,电源消耗的功率变大,电阻 R 中有向上 3 2 3 的电流 C.只将滑动变阻器R 的滑动端P 向下端移动时,电压表示数变大,带电微粒向下运动 2 1 D.若断开开关S,带电微粒向下运动 答案 AD 解析 只逐渐增大R 的光照强度,R 的阻值减小,外电路总电阻减小,总电流增大,电阻 1 1 R 消耗的电功率变大,滑动变阻器R 两端的电压变大,电容器两端的电压增大,电容器下 0 2 极板的带电荷量变大,所以电阻R 中有向上的电流,故选项A正确;电路稳定时,电容器 3 所在支路相当于断路,只将滑动变阻器R 的滑动端P 向上端移动时,对电路没有影响,故 3 2 选项B错误;只将滑动变阻器R 的滑动端P 向下端移动时,电容器并联部分的电阻变大, 2 1 所以电容器两端的电压变大,由E=可知电场强度变大,带电微粒向上运动,故选项C错误; 若断开开关S,电容器处于放电状态,电荷量变小,板间场强减小,带电微粒所受的静电力 减小,带电微粒将向下运动,故选项D正确. 课时精练 1.(多选)(2020·江苏卷·6)某汽车的电源与启动电机、车灯连接的简化电路如图所示.当汽车 启动时,开关S闭合,电机工作,车灯突然变暗,此时( ) A.车灯的电流变小 B.路端电压变小C.电路的总电流变小 D.电源的总功率变大 答案 ABD 解析 汽车启动时,车灯变暗,I 减小,U 减小,路端电压变小,则电路的总电流变大, 灯 灯 故A、B正确,C错误;由P=IE知电源的总功率变大,故D正确. 2.(多选)在如图所示的U-I图像中,直线Ⅰ为某一电源的路端电压与电流的关系图线,直线 Ⅱ为某一电阻R的U-I图线.用该电源直接与电阻R相连组成闭合电路,由图像可知( ) A.电源的电动势为3 V,内阻为0.5 Ω B.电阻R的阻值为1 Ω C.电源的输出功率为4 W D.电源的效率为50% 答案 ABC 解析 由题图中图线Ⅰ可知,电源的电动势为3 V,内阻为r==0.5 Ω;由图线Ⅱ可知,电 阻R的阻值为1 Ω,该电源与电阻R直接相连组成的闭合电路的电流为I==2 A,路端电压 U=IR=2 V,电源的输出功率为P=UI=4 W,电源的效率为η=×100%≈66.7%,故选项 A、B、C正确,D错误. 3.(多选)如图所示的电路中,闭合开关S后,灯L 和L 都正常发光,后来由于某种故障使 1 2 灯L 突然变亮,由此推断,以下故障可能的是( ) 2 A.L 灯丝烧断 1 B.电阻R 断路 2 C.电阻R 短路 2 D.电容器被击穿短路 答案 BD 解析 若L 灯丝烧断,会使电路总电阻变大,总电流变小,电阻 R 与L 并联电压变小,L 1 2 2 2 会变暗,故A错误;若电阻R 断路,会使电路的总电阻增大,总电流减小,R 并联部分电 2 1压与内电压之和减小,使L 两端的电压增大,L 会变亮,故B正确;若R 短路,L 会因被 2 2 2 2 短路而熄灭,故C错误;若电容器被击穿短路,由于电路的总电阻减小,总电流增大,电 阻R 与L 并联电压变大,L 会变亮,故D正确. 2 2 2 4.如图所示,图中的四个电表均为理想电表,当滑动变阻器的滑片 P向右端移动时,下面 说法中正确的是( ) A.电源的输出功率一定变小 B.电压表V 的读数变小,电流表A 的读数变小 1 1 C.电压表V 的读数变大,电流表A 的读数变小 2 2 D.电压表V 的读数变小,电流表A 的读数变小 2 2 答案 C 解析 当内、外电阻相等时电源的输出功率最大,由于电源的内外电阻关系未知,所以不能 确定电源的输出功率如何变化,故A错误;当滑动变阻器的滑片P向右端移动时,滑动变 阻器接入电路的电阻减小,外电路总电阻减小,由闭合电路的欧姆定律可得,干路电流 I增 大,路端电压U减小,则电流表A 读数增大,电压表V 读数U =E-I(R +r),I增大,其 1 1 1 1 他量不变,则U 减小,A 的读数为I =,则I 减小,即电流表A 的读数变小,因总电流增 1 2 2 2 2 大,则通过R 的电流增大,则U 变大,即电压表V 示数变大,故C正确,B、D错误. 2 2 2 5.将一电源与一电阻箱连接成闭合回路,测得电阻箱所消耗功率P与电阻箱读数R变化的曲 线如图所示,由此可知( ) A.电源最大输出功率可能大于45 W B.电源内阻一定等于5 Ω C.电源电动势为45 V D.电阻箱所消耗功率P最大时,电源效率大于50% 答案 B 解析 由题可知将一电源与一电阻箱连接成闭合回路,电阻箱所消耗功率 P等于电源输出 功率,由题图可知,电阻箱所消耗功率P最大为45 W,所以电源最大输出功率为45 W,选 项A错误;由电源输出功率最大的条件可知,电源输出功率最大时,外电路电阻等于电源内阻,所以电源内阻一定等于5 Ω,选项B正确;电阻箱所消耗功率P最大值为45 W时, 电阻箱读数为R=5 Ω,则电流I==3 A,电源电动势E=I(R+r)=30 V,选项C错误;电 阻箱所消耗功率P最大时,电源效率为50%,选项D错误. 6.(多选)如图甲所示,不计电表内阻,改变滑动变阻器的滑片位置,测得电压表V 和V 随 1 2 电流表A的示数变化规律分别如图乙中a、b所示,下列判断正确的是( ) A.图线a的延长线与纵轴交点的纵坐标值等于电源电动势 B.图线b斜率的绝对值等于电源的内阻 C.图线a、b交点的横、纵坐标之积等于此状态下电源的输出功率 D.图线a、b交点的横、纵坐标之积等于此状态下电阻R 消耗的功率 0 答案 ACD 解析 题图乙中图线b是电压表V 示数的变化情况,图线a是电压表V 示数的变化情况; 2 1 V 测的是路端电压,则a的延长线与纵轴交点的纵坐标值为电源的电动势,A正确;图线b 1 斜率的绝对值等于电阻R 的阻值,B错误;图线a、b交点的横、纵坐标之积既等于此状态 0 下电源的输出功率,也等于电阻R 消耗的功率,C、D正确. 0 7.(2022·江苏淮安市车桥中学高三开学考试)如图所示电路,电源内阻为 r,两相同灯泡 L 、L 电阻均为R,D为理想二极管(具有单向导电性),电表均为理想电表.闭合S后,一 1 2 带电油滴恰好在平行板电容器中央静止不动.现把滑动变阻器滑片向上滑动,电压表 V 、 1 V 示数变化量绝对值分别为ΔU 、ΔU ,电流表示数变化量为ΔI,则下列说法中错误的是 2 1 2 ( ) A.两灯泡逐渐变亮 B.油滴将向下运动 C.=R+r D.ΔU>ΔU 2 1 答案 B 解析 滑片向上滑动,滑动变阻器接入电路的阻值减小,总电阻减小,回路中电流变大,两灯泡变亮,选项A正确;总电流增大,故内电压增大,所以外电压减小,即V 的示数减小, 1 而L 的电压变大,所以L 与滑动变阻器部分的电压减小,所以V 的示数及电容器板间电压 1 2 2 变小,应放电,但二极管的单向导电性使电荷不能放出,Q不变,则由C==,E=得E =,可知E不变,油滴静止不动,选项B错误;把L 电阻R看作电源内阻一部分,ΔU 就 1 2 是R+r两端电压的增加量,则=R+r,选项C正确;由闭合电路欧姆定律可得=r,所以 ΔU>ΔU,选项D正确. 2 1 8.硅光电池是一种太阳能电池,具有低碳环保的优点.如图所示,图线 a是该电池在某光照 强度下路端电压U和电流I的关系图像(电池内阻不是常量),图线b是某电阻R的U-I图像. 在该光照强度下将它们组成闭合回路时,硅光电池的内阻为( ) A.5.5 Ω B.7.0 Ω C.12.0 Ω D.12.5 Ω 答案 A 解析 由闭合电路欧姆定律得U=E-Ir,当I=0时,E=U,由图线a与纵轴的交点读出电 源的电动势为E=3.6 V,组成闭合回路时,根据两图线交点处的状态可知,电阻的电压为U =2.5 V,电流为I=0.2 A,则硅光电池的内阻为r== Ω=5.5 Ω,故A正确. 9.(多选)在如图所示电路中,闭合开关S,当滑动变阻器的滑片P向下滑动时,各理想电表 的示数分别用I、U 、U 和U 表示,电表示数变化量的大小分别用ΔI、ΔU 、ΔU 和ΔU 表 1 2 3 1 2 3 示.下列说法正确的是( ) A.不变,不变 B.变大,变大 C.变大,不变 D.变大,不变 答案 ACD 解析 由题图电路图可知,U 、U 分别是R 、R 两端的电压,电流表测通过这个电路的总 1 2 1 2 电流,U 是路端电压,由欧姆定律可知R ==(因R 是定值电阻),故A正确;U =E-I(R 3 1 1 2 1 +r)(因E、R 、r均是定值),=R ,R 变大,变大,的大小为R +r,保持不变,故B错误, 1 2 2 1 C正确;=R+R,因R 变大,则变大,又由于U=E-Ir,可知的大小为r,保持不变,故 1 2 2 3 D正确.10.(2022·宁夏银川市银川一中模拟)在如图所示的电路中,定值电阻R=3 Ω、R=2 Ω、R 1 2 3 =1 Ω、R =3 Ω,电容器的电容C=4 μF,电源的电动势E=10 V,内阻不计.闭合开关 4 S、S,电路稳定后,则( ) 1 2 A.a、b两点的电势差U =3.5 V ab B.电容器所带电荷量为1.4×10-6 C C.断开开关S,稳定后流过电阻R 的电流与断开前相比将发生变化 2 3 D.断开开关S,稳定后电容器上极板所带电荷量与断开前相比的变化量为2.4×10-5 C 2 答案 D 解析 设电源负极的电势为0,则电源正极的电势为φ=10 V,又因为φ-φ=R,代入数据 a 1 可解得φ =4 V,同理有φ-φ =R ,解得φ =7.5 V,故U =φ -φ =-3.5 V,选项A错误; a b 3 b ab a b 由Q=CU,可知此时电容器所带电荷量为Q=4×10-6×3.5 C=1.4×10-5 C,选项B错误; 由电路知识可知,断开开关S ,稳定后流过电阻R 的电流与断开前相比不会发生变化,选 2 3 项C错误;断开开关S,稳定后a点的电势为φ′=10 V,b点电势仍为φ=7.5 V,故此时 2 a b U ′=φ′-φ =2.5 V,且上极板带正电,故上极板带电荷量的变化量为 ΔQ=CΔU,即 ab a b ΔQ=4×10-6×6 C=2.4×10-5 C,选项D正确. 11.在如图甲所示的电路中,R 、R 均为定值电阻,且R =100 Ω,R 阻值未知,R 是一滑 1 2 1 2 3 动变阻器,当其滑片P从左端滑至右端时,测得电源的路端电压随电源中流过的电流的变 化图线如图乙所示,其中A、B两点是滑片P在变阻器的两个不同端点得到的.求: (1)电源的电动势和内阻; (2)定值电阻R 的阻值; 2 (3)滑动变阻器的最大阻值. 答案 (1)20 V 20 Ω (2)5 Ω (3)300 Ω 解析 (1)电源的路端电压随电流的变化图线斜率大小等于电源的内阻,则有内阻 r== Ω=20 Ω 电源的电动势为E=U+Ir 取电压U=16 V,电流I=0.2 A, 1 1代入解得E=20 V (2)当滑片P滑到最右端时,R 被短路,外电路的电阻最小,电流最大.此时电压U=4 V, 1 2 电流I=0.8 A, 2 则定值电阻R==5 Ω 2 (3)当滑片P滑到最左端时,滑动变阻器阻值最大,外电阻最大,电流最小, 此时路端电压U=16 V,电流I=0.2 A, 1 1 外电路总电阻为R==80 Ω 又R=R+ 2 代入解得R=300 Ω. 3 12.如图所示,电源电动势E=2 V,内阻r=1 Ω,电阻R=2 Ω,滑动变阻器的阻值范围为0 0 ~10 Ω.求滑动变阻器的阻值为多大时,R上消耗的功率最大,最大值为多少? 答案 Ω W 解析 法一 由公式P =,根据闭合电路的欧姆定律,路端电压U=E·=,所以P =,代 R R 入数据整理得P =,当R= Ω时,R上消耗的功率最大,P = W. R Rmax 法二 采用等效电源法分析,把定值电阻等效到电源的内部,即把电源和定值电阻看作等效 电源,为E′=E,内阻为r′=的电源,当R=r′=时,电源对外电路R的输出功率最大 为P =.把数值代入各式得:E =E′=E= V;r =r′== Ω.所以P == W. Rmax 等 等 Rmax
