第 40 讲 电路的基本概念及规律
目录
01 模拟基础练
【题型一】串、并联电路的规律及应用
【题型二】闭合电路的欧姆定律及电路的动态分析
【题型三】闭合电路的功率和效率问题
【题型四】电源的U－I图像与电阻的U－I图像的比较
02 重难创新练
【题型一】串、并联电路的规律及应用

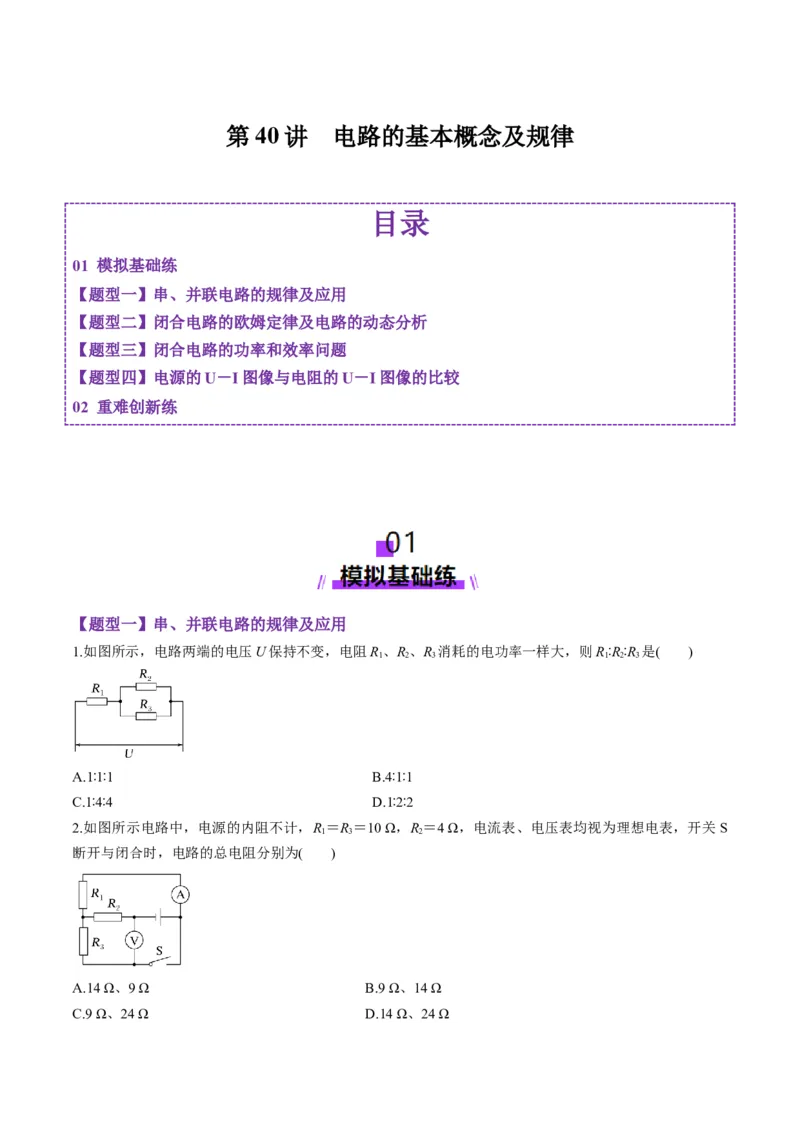

1.如图所示，电路两端的电压U保持不变，电阻R、R、R 消耗的电功率一样大，则R∶R∶R 是( )
1 2 3 1 2 3
A.1∶1∶1 B.4∶1∶1
C.1∶4∶4 D.1∶2∶2
2.如图所示电路中，电源的内阻不计，R ＝R ＝10 Ω，R ＝4 Ω，电流表、电压表均视为理想电表，开关S
1 3 2
断开与闭合时，电路的总电阻分别为( )
A.14 Ω、9 Ω B.9 Ω、14 Ω
C.9 Ω、24 Ω D.14 Ω、24 Ω【题型二】闭合电路的欧姆定律及电路的动态分析

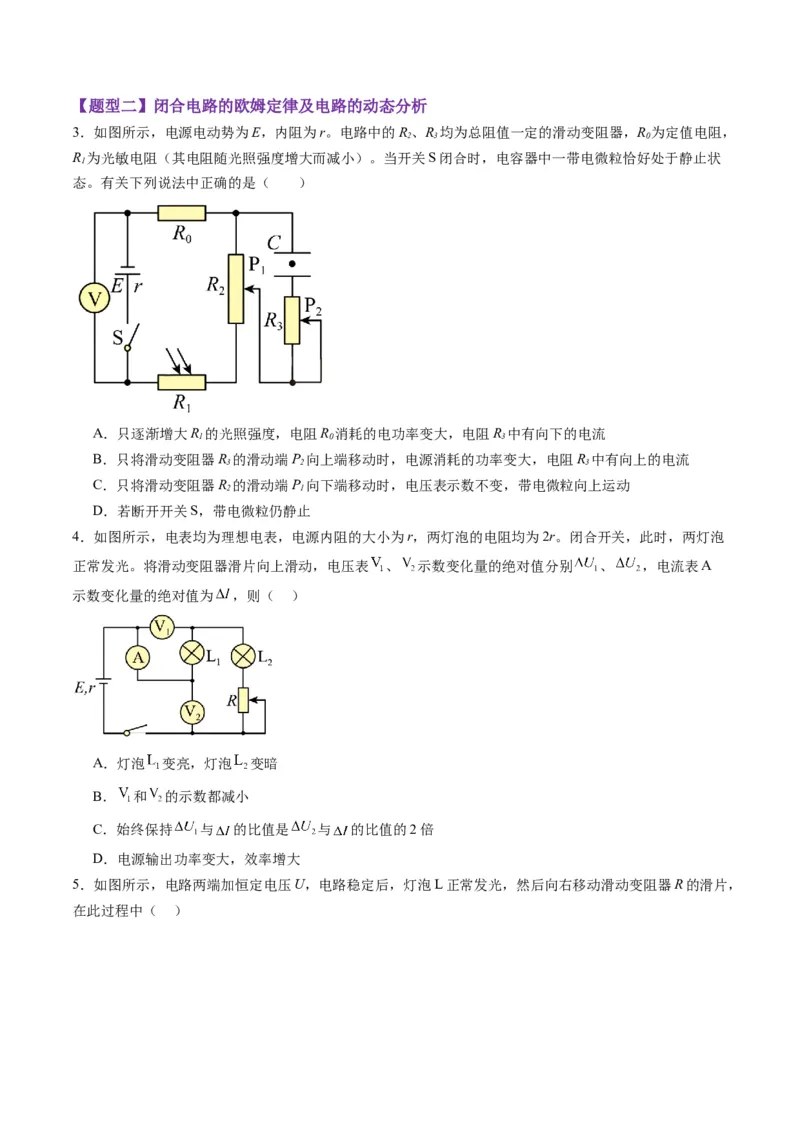

3．如图所示，电源电动势为E，内阻为r。电路中的R、R 均为总阻值一定的滑动变阻器，R 为定值电阻，
2 3 0
R 为光敏电阻（其电阻随光照强度增大而减小）。当开关S闭合时，电容器中一带电微粒恰好处于静止状
1
态。有关下列说法中正确的是（ ）
A．只逐渐增大R 的光照强度，电阻R 消耗的电功率变大，电阻R 中有向下的电流
1 0 3
B．只将滑动变阻器R 的滑动端P 向上端移动时，电源消耗的功率变大，电阻R 中有向上的电流
3 2 3
C．只将滑动变阻器R 的滑动端P 向下端移动时，电压表示数不变，带电微粒向上运动
2 1
D．若断开开关S，带电微粒仍静止
4．如图所示，电表均为理想电表，电源内阻的大小为r，两灯泡的电阻均为2r。闭合开关，此时，两灯泡
正常发光。将滑动变阻器滑片向上滑动，电压表 、 示数变化量的绝对值分别 、 ，电流表A
示数变化量的绝对值为 ，则（ ）
A．灯泡 变亮，灯泡 变暗
B． 和 的示数都减小
C．始终保持 与 的比值是 与 的比值的2倍
D．电源输出功率变大，效率增大

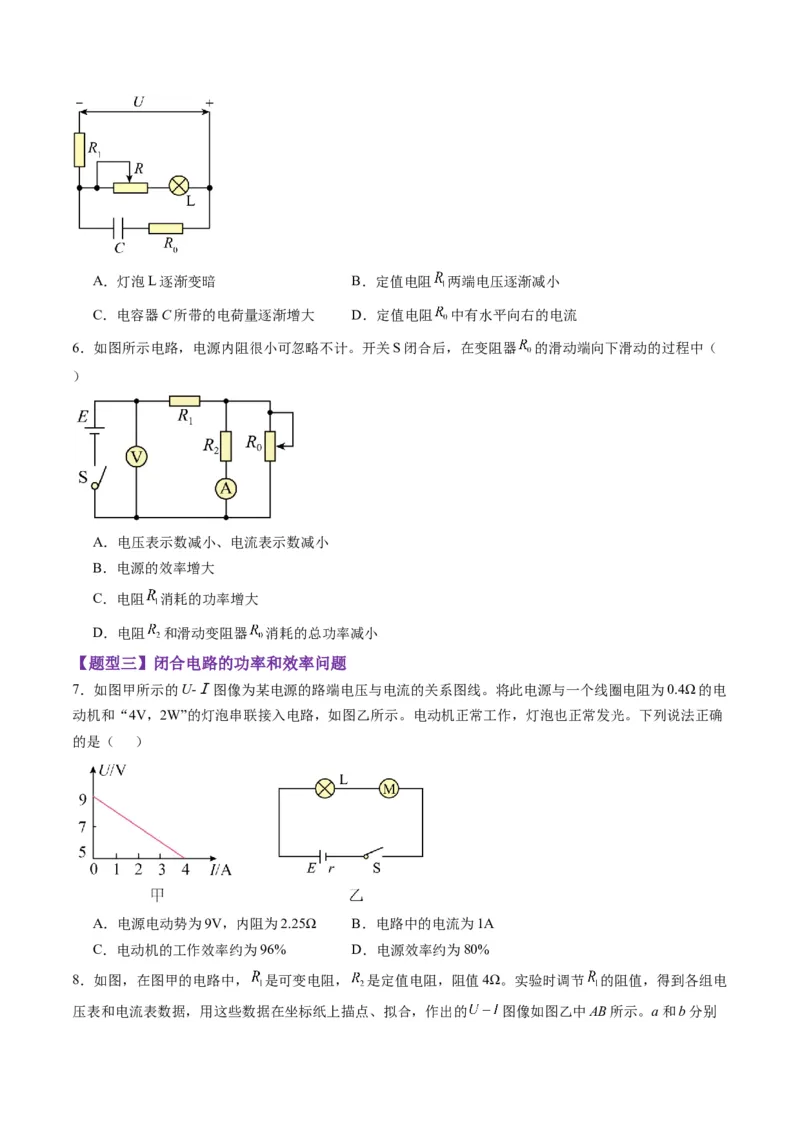

5．如图所示，电路两端加恒定电压U，电路稳定后，灯泡L正常发光，然后向右移动滑动变阻器R的滑片，
在此过程中（ ）A．灯泡L逐渐变暗 B．定值电阻 两端电压逐渐减小
C．电容器C所带的电荷量逐渐增大 D．定值电阻 中有水平向右的电流
6．如图所示电路，电源内阻很小可忽略不计。开关S闭合后，在变阻器 的滑动端向下滑动的过程中（
）
A．电压表示数减小、电流表示数减小
B．电源的效率增大
C．电阻 消耗的功率增大
D．电阻 和滑动变阻器 消耗的总功率减小
【题型三】闭合电路的功率和效率问题
7．如图甲所示的U-Ⅰ图像为某电源的路端电压与电流的关系图线。将此电源与一个线圈电阻为0.4Ω的电
动机和“4V，2W”的灯泡串联接入电路，如图乙所示。电动机正常工作，灯泡也正常发光。下列说法正确
的是（ ）
A．电源电动势为9V，内阻为2.25Ω B．电路中的电流为1A
C．电动机的工作效率约为96% D．电源效率约为80%

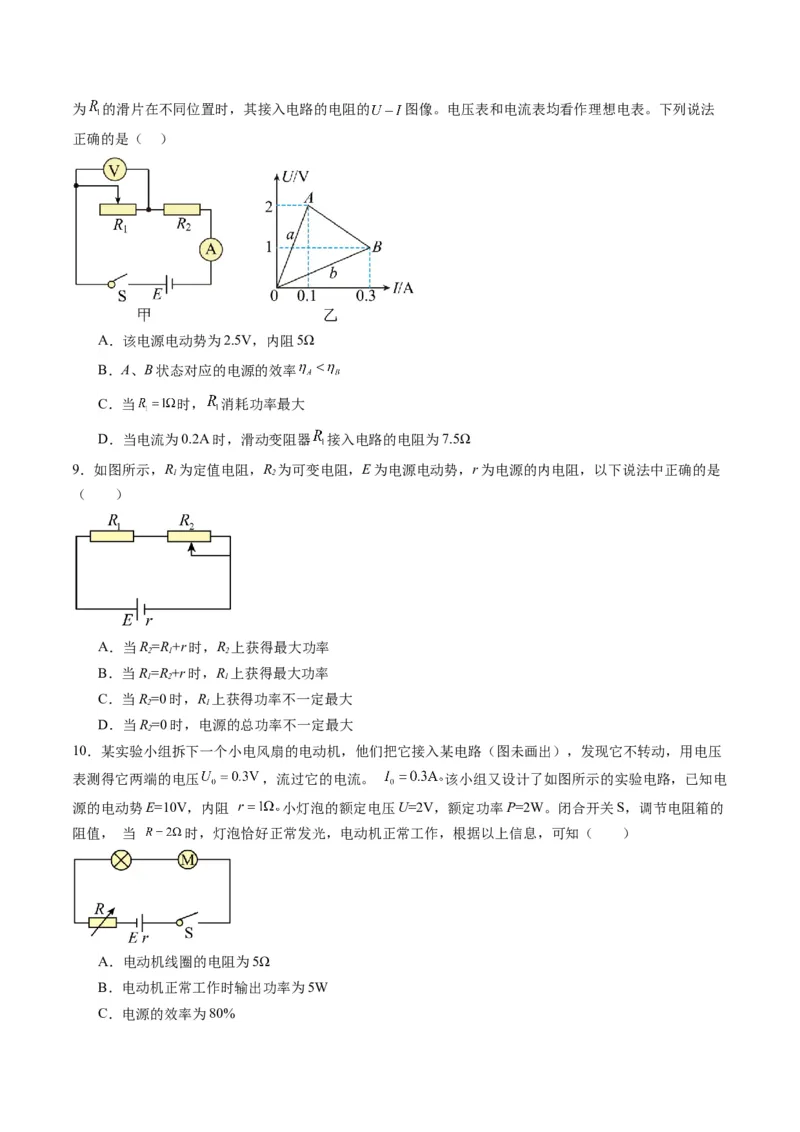

8．如图，在图甲的电路中， 是可变电阻， 是定值电阻，阻值4Ω。实验时调节 的阻值，得到各组电
压表和电流表数据，用这些数据在坐标纸上描点、拟合，作出的 图像如图乙中AB所示。a和b分别为 的滑片在不同位置时，其接入电路的电阻的 图像。电压表和电流表均看作理想电表。下列说法
正确的是（ ）
A．该电源电动势为2.5V，内阻5Ω
B．A、B状态对应的电源的效率
C．当 时， 消耗功率最大
D．当电流为0.2A时，滑动变阻器 接入电路的电阻为7.5Ω
9．如图所示，R 为定值电阻，R 为可变电阻，E为电源电动势，r为电源的内电阻，以下说法中正确的是
1 2
（ ）
A．当R=R+r时，R 上获得最大功率
2 1 2
B．当R=R+r时，R 上获得最大功率
1 2 1
C．当R=0时，R 上获得功率不一定最大
2 1
D．当R=0时，电源的总功率不一定最大
2
10．某实验小组拆下一个小电风扇的电动机，他们把它接入某电路（图未画出），发现它不转动，用电压
表测得它两端的电压 ，流过它的电流。 该小组又设计了如图所示的实验电路，已知电
源的电动势E=10V，内阻 小灯泡的额定电压U=2V，额定功率P=2W。闭合开关S，调节电阻箱的
阻值， 当 时，灯泡恰好正常发光，电动机正常工作，根据以上信息，可知（ ）
A．电动机线圈的电阻为5Ω
B．电动机正常工作时输出功率为5W
C．电源的效率为80%D．电动机被突然卡住（未烧坏）时的发热功率为

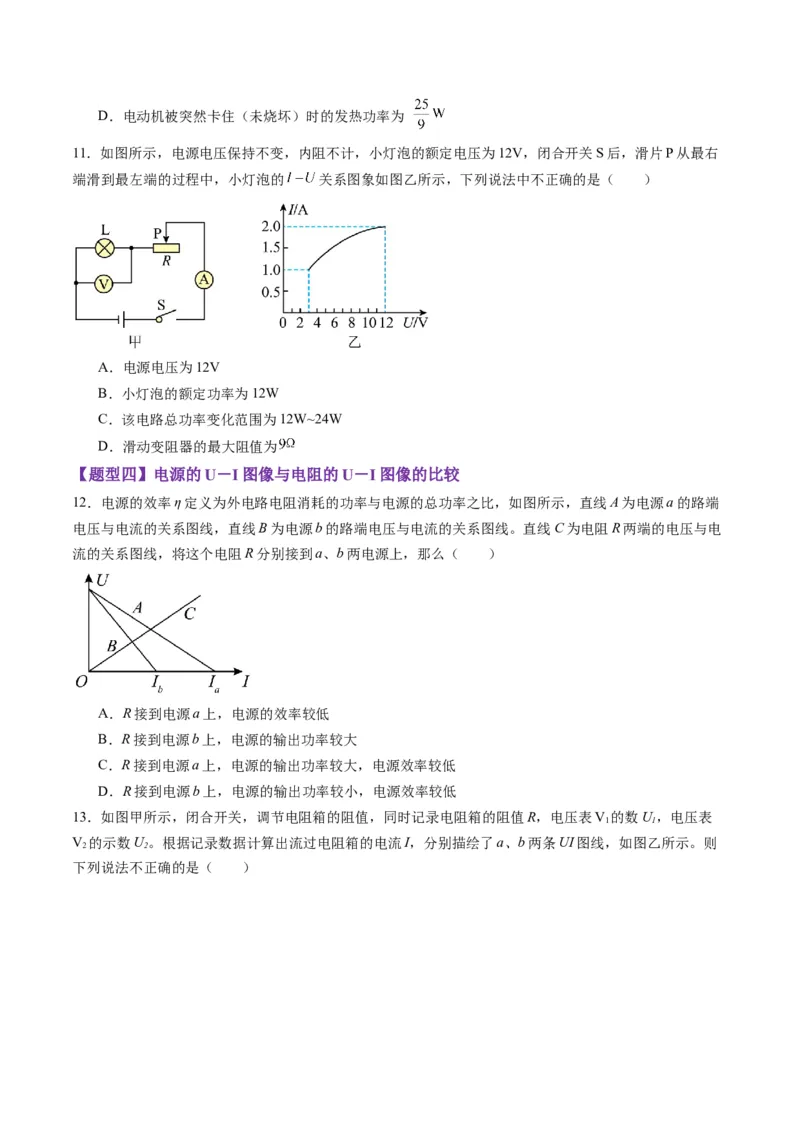

11．如图所示，电源电压保持不变，内阻不计，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右
端滑到最左端的过程中，小灯泡的 关系图象如图乙所示，下列说法中不正确的是（ ）
A．电源电压为12V
B．小灯泡的额定功率为12W
C．该电路总功率变化范围为12W~24W
D．滑动变阻器的最大阻值为
【题型四】电源的U－I图像与电阻的U－I图像的比较
12．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比，如图所示，直线A为电源a的路端
电压与电流的关系图线，直线B为电源b的路端电压与电流的关系图线。直线C为电阻R两端的电压与电
流的关系图线，将这个电阻R分别接到a、b两电源上，那么（ ）
A．R接到电源a上，电源的效率较低
B．R接到电源b上，电源的输出功率较大
C．R接到电源a上，电源的输出功率较大，电源效率较低
D．R接到电源b上，电源的输出功率较小，电源效率较低

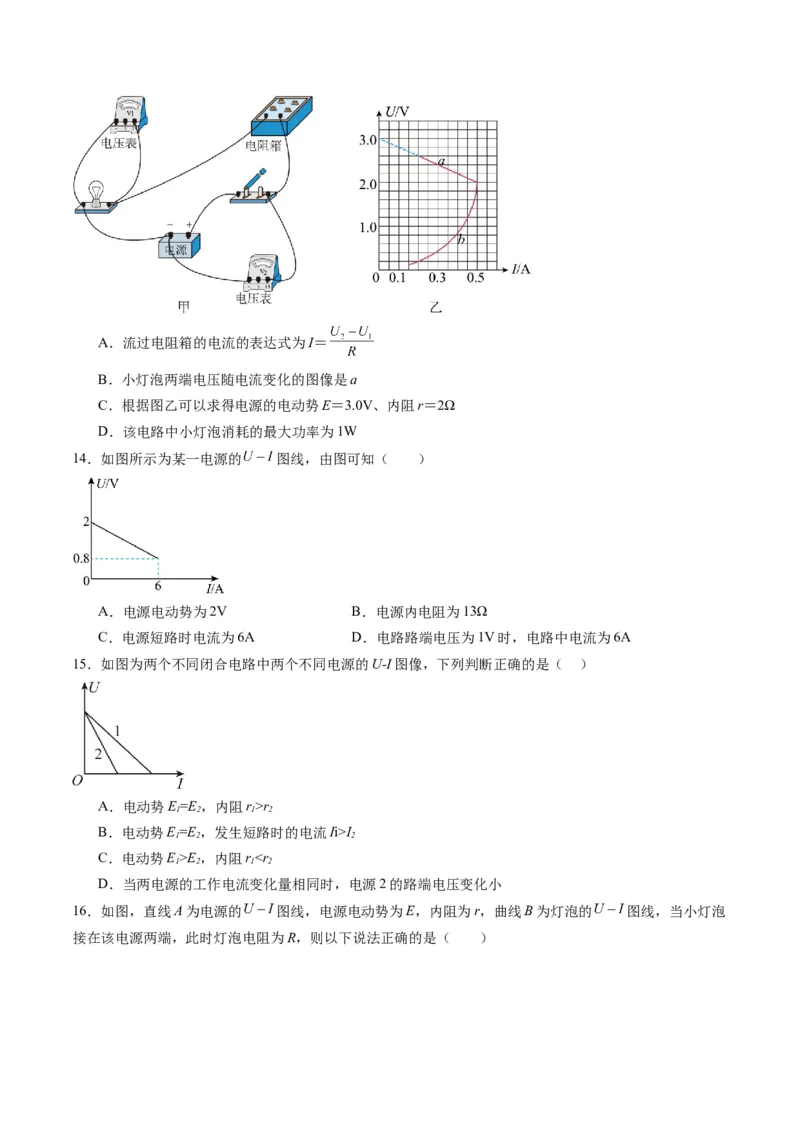

13．如图甲所示，闭合开关，调节电阻箱的阻值，同时记录电阻箱的阻值R，电压表V 的数U，电压表
1 1
V 的示数U。根据记录数据计算出流过电阻箱的电流I，分别描绘了a、b两条UI图线，如图乙所示。则
2 2
下列说法不正确的是（ ）A．流过电阻箱的电流的表达式为I＝
B．小灯泡两端电压随电流变化的图像是a
C．根据图乙可以求得电源的电动势E＝3.0V、内阻r＝2Ω
D．该电路中小灯泡消耗的最大功率为1W
14．如图所示为某一电源的 图线，由图可知（ ）
A．电源电动势为2V B．电源内电阻为13Ω
C．电源短路时电流为6A D．电路路端电压为1V时，电路中电流为6A
15．如图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是（ ）
A．电动势E=E，内阻r>r
1 2 1 2
B．电动势E=E，发生短路时的电流Ii>I
1 2 2
C．电动势E>E，内阻r
