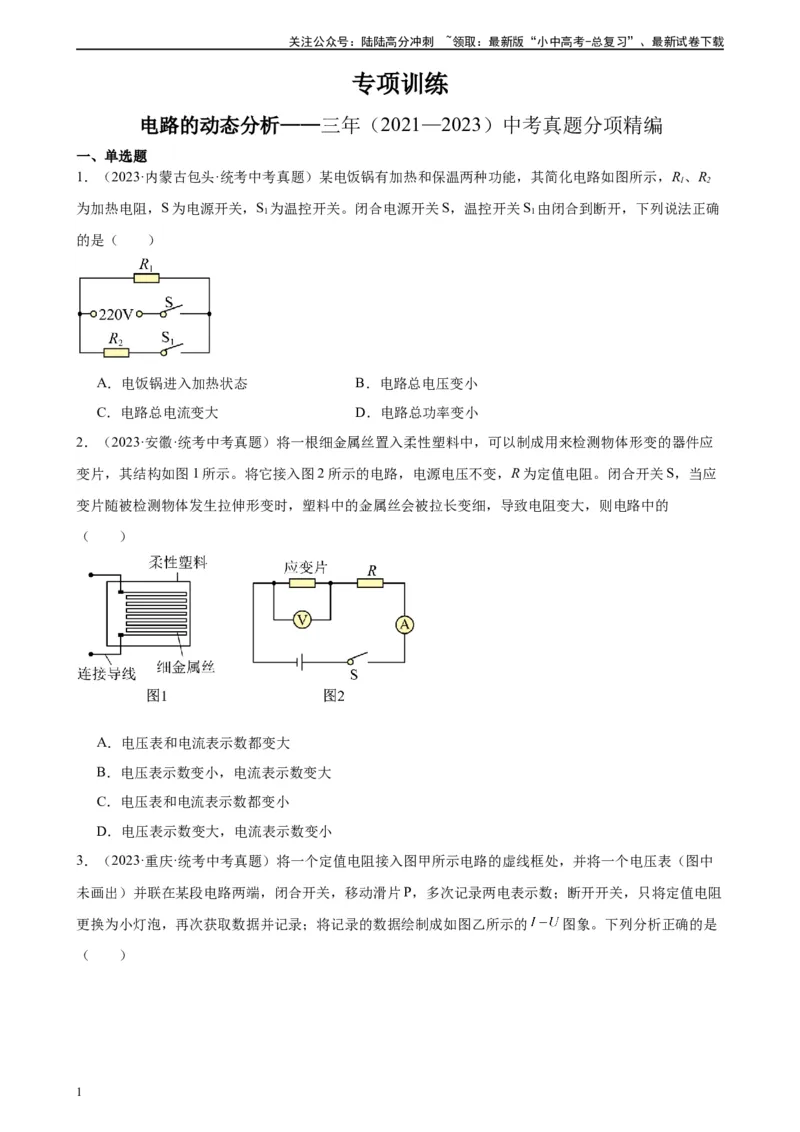

专项训练
电路的动态分析——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·内蒙古包头·统考中考真题）某电饭锅有加热和保温两种功能，其简化电路如图所示，R、R
1 2
为加热电阻，S为电源开关，S 为温控开关。闭合电源开关S，温控开关S 由闭合到断开，下列说法正确
1 1
的是（ ）
A．电饭锅进入加热状态 B．电路总电压变小
C．电路总电流变大 D．电路总功率变小
2．（2023·安徽·统考中考真题）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应
变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应
变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的
（ ）
A．电压表和电流表示数都变大
B．电压表示数变小，电流表示数变大
C．电压表和电流表示数都变小
D．电压表示数变大，电流表示数变小

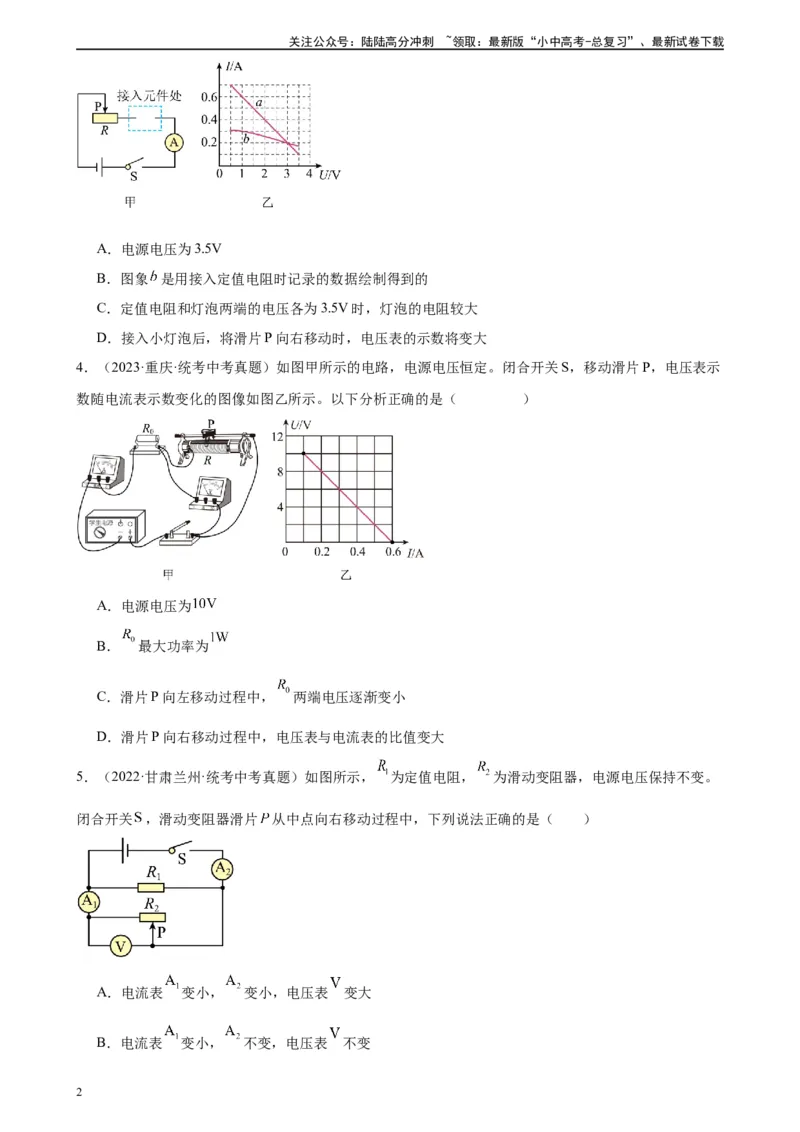

3．（2023·重庆·统考中考真题）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中
未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻
更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的 图象。下列分析正确的是
（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电源电压为3.5V
B．图象 是用接入定值电阻时记录的数据绘制得到的
C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大
4．（2023·重庆·统考中考真题）如图甲所示的电路，电源电压恒定。闭合开关S，移动滑片P，电压表示
数随电流表示数变化的图像如图乙所示。以下分析正确的是（ ）
A．电源电压为
B． 最大功率为
C．滑片P向左移动过程中， 两端电压逐渐变小
D．滑片P向右移动过程中，电压表与电流表的比值变大
5．（2022·甘肃兰州·统考中考真题）如图所示， 为定值电阻， 为滑动变阻器，电源电压保持不变。
闭合开关 ，滑动变阻器滑片 从中点向右移动过程中，下列说法正确的是（ ）
A．电流表 变小， 变小，电压表 变大
B．电流表 变小， 不变，电压表 不变
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

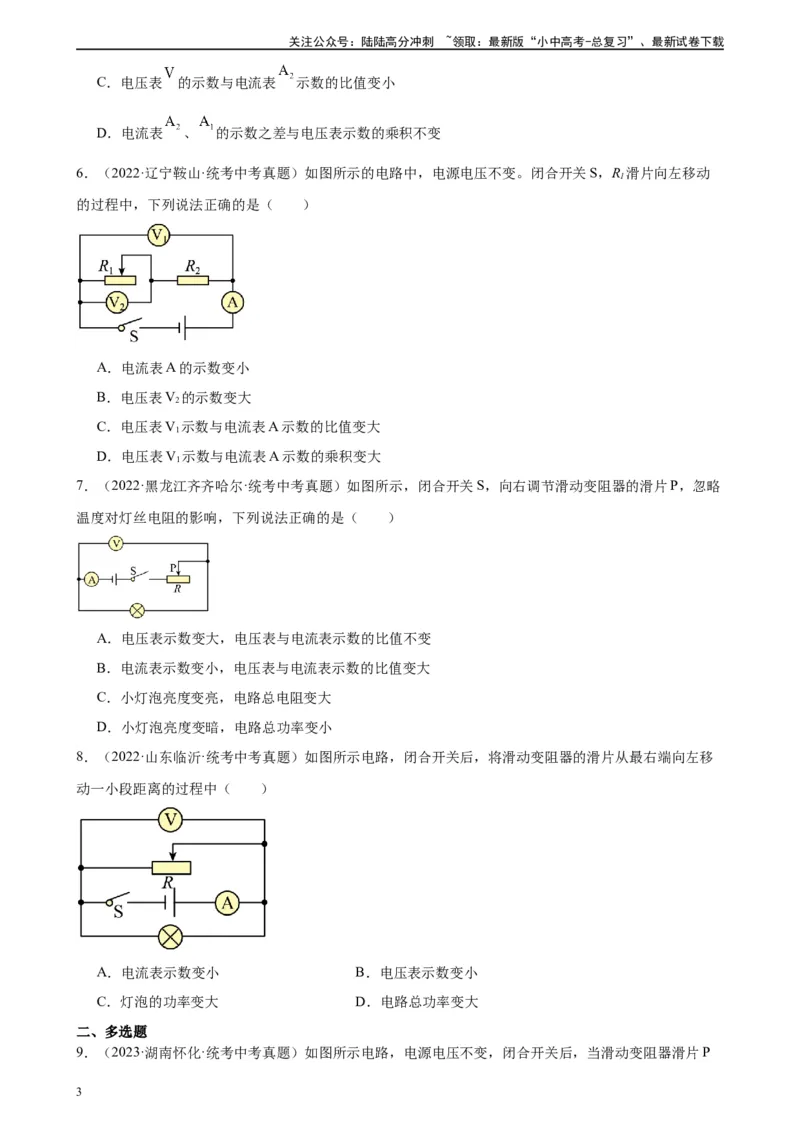

C．电压表 的示数与电流表 示数的比值变小
D．电流表 、 的示数之差与电压表示数的乘积不变
6．（2022·辽宁鞍山·统考中考真题）如图所示的电路中，电源电压不变。闭合开关S，R 滑片向左移动
1
的过程中，下列说法正确的是（ ）
A．电流表A的示数变小
B．电压表V 的示数变大
2
C．电压表V 示数与电流表A示数的比值变大
1
D．电压表V 示数与电流表A示数的乘积变大
1
7．（2022·黑龙江齐齐哈尔·统考中考真题）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略
温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电压表示数变大，电压表与电流表示数的比值不变
B．电流表示数变小，电压表与电流表示数的比值变大
C．小灯泡亮度变亮，电路总电阻变大
D．小灯泡亮度变暗，电路总功率变小
8．（2022·山东临沂·统考中考真题）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移
动一小段距离的过程中（ ）
A．电流表示数变小 B．电压表示数变小
C．灯泡的功率变大 D．电路总功率变大
二、多选题
9．（2023·湖南怀化·统考中考真题）如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

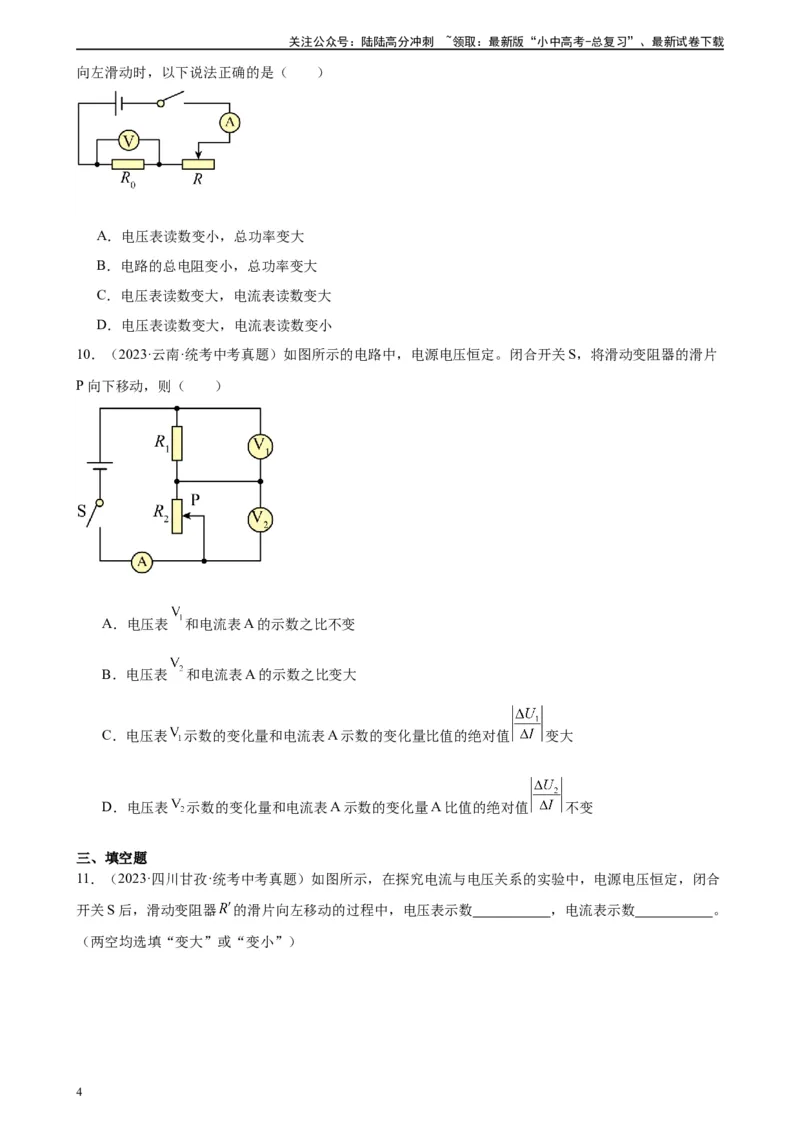

向左滑动时，以下说法正确的是（ ）
A．电压表读数变小，总功率变大
B．电路的总电阻变小，总功率变大
C．电压表读数变大，电流表读数变大
D．电压表读数变大，电流表读数变小
10．（2023·云南·统考中考真题）如图所示的电路中，电源电压恒定。闭合开关S，将滑动变阻器的滑片
P向下移动，则（ ）
A．电压表 和电流表A的示数之比不变
B．电压表 和电流表A的示数之比变大
C．电压表 示数的变化量和电流表A示数的变化量比值的绝对值 变大
D．电压表 示数的变化量和电流表A示数的变化量A比值的绝对值 不变
三、填空题
11．（2023·四川甘孜·统考中考真题）如图所示，在探究电流与电压关系的实验中，电源电压恒定，闭合
开关S后，滑动变阻器 的滑片向左移动的过程中，电压表示数 ，电流表示数 。
（两空均选填“变大”或“变小”）
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
12．（2023·山东菏泽·统考中考真题）在如图所示的电路中，电源的电压保持不变。先闭合开关S 后，再
1
闭合开关S，电流表的示数 ，灯泡L 的电功率 。（选填“变大”、“变小”或“不
2 1
变”）
13．（2022·辽宁沈阳·统考中考真题）如图所示，电源电压保持不变，灯泡灯丝电阻保持不变，闭合开关
后，将滑动变阻器的滑片P从中点向右移动的过程中，电压表的示数将 ，电流表A 与电流表A 的
2 1
示数差 ，电路的总功率 （以上三空均选填“变大”、“变小”或“不变”）。

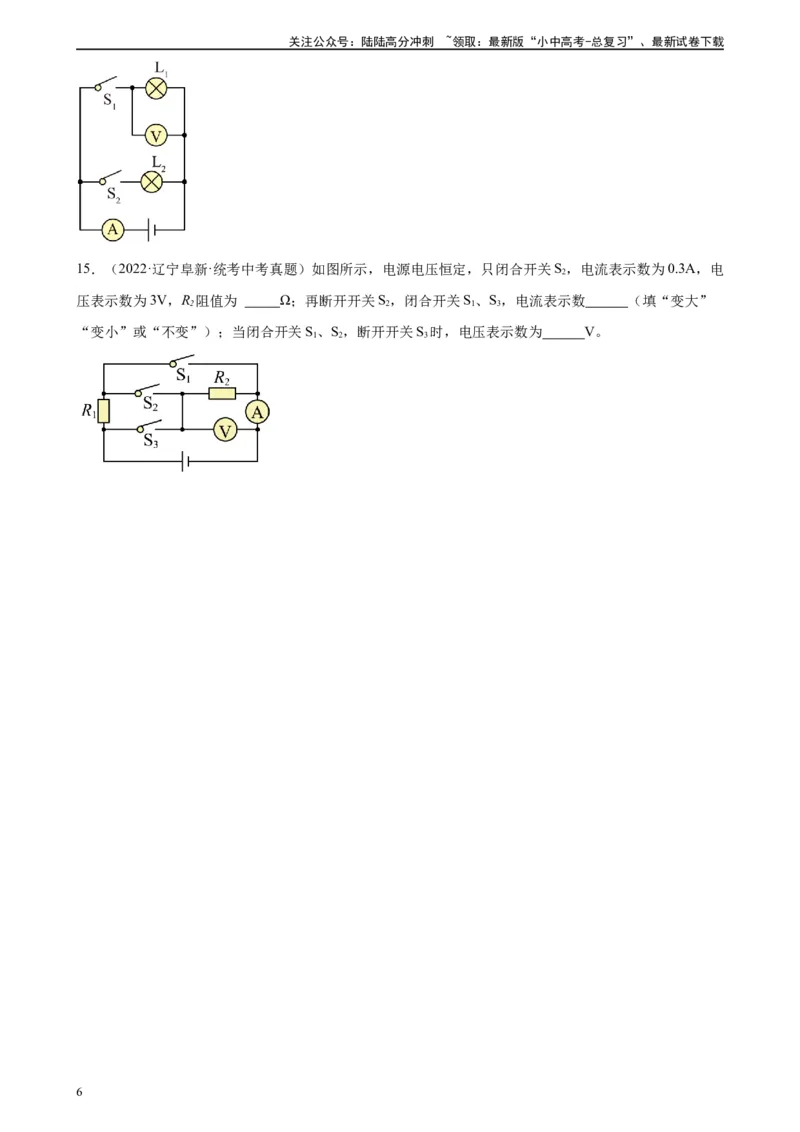

14．（2022·辽宁盘锦·统考中考真题）如图所示的电路中，电源电压保持不变，灯L 标有“3V 1.2W”、
1
灯L 标有“3V 0.9W”字样。先只闭合开关S，灯L 正常发光；再闭合开关S，电压表示数
2 1 1 2
（选填“变大”“变小”或“不变”），电流表应选择 （选填“0~0.6A”或“ ”）的
量程。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
15．（2022·辽宁阜新·统考中考真题）如图所示，电源电压恒定，只闭合开关S，电流表示数为0.3A，电
2
压表示数为3V，R 阻值为 Ω；再断开开关S，闭合开关S、S，电流表示数 （填“变大”
2 2 1 3
“变小”或“不变”）；当闭合开关S、S，断开开关S 时，电压表示数为 V。
1 2 3
