专题十七 欧姆定律
17.2 欧姆定律——三年（2021—2023）中考真题分项精编
一、单选题

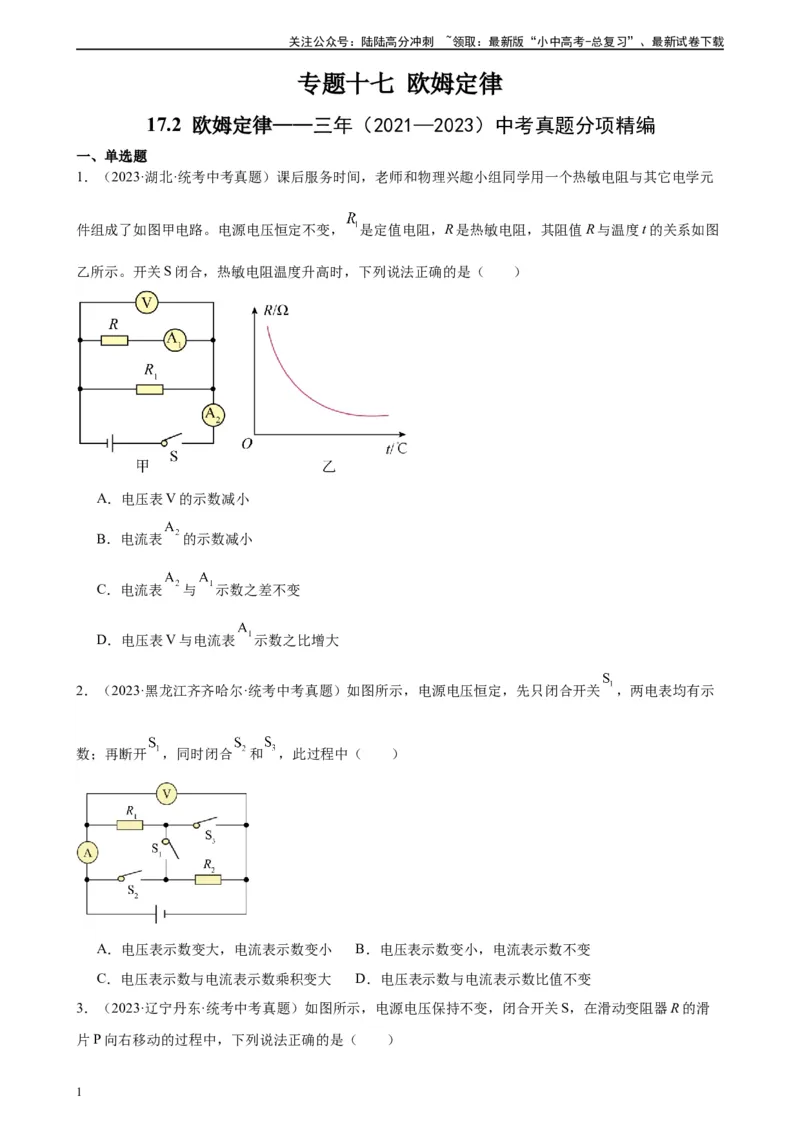

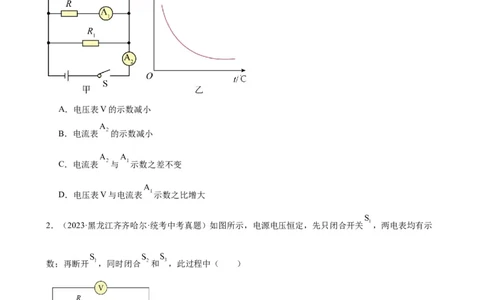

1．（2023·湖北·统考中考真题）课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元
件组成了如图甲电路。电源电压恒定不变， 是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图
乙所示。开关S闭合，热敏电阻温度升高时，下列说法正确的是（ ）
A．电压表V的示数减小
B．电流表 的示数减小
C．电流表 与 示数之差不变
D．电压表V与电流表 示数之比增大
2．（2023·黑龙江齐齐哈尔·统考中考真题）如图所示，电源电压恒定，先只闭合开关 ，两电表均有示
数；再断开 ，同时闭合 和 ，此过程中（ ）
A．电压表示数变大，电流表示数变小 B．电压表示数变小，电流表示数不变
C．电压表示数与电流表示数乘积变大 D．电压表示数与电流表示数比值不变
3．（2023·辽宁丹东·统考中考真题）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑
片P向右移动的过程中，下列说法正确的是（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电压表示数变小 B．电压表示数变大
C．电流表A 示数变小 D．电流表A 示数变小
1 2

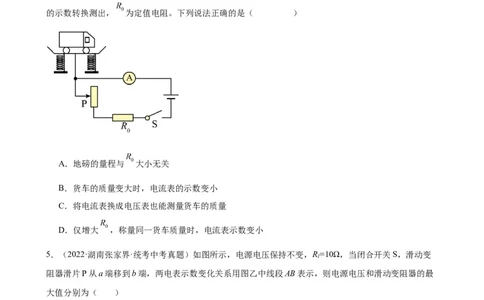

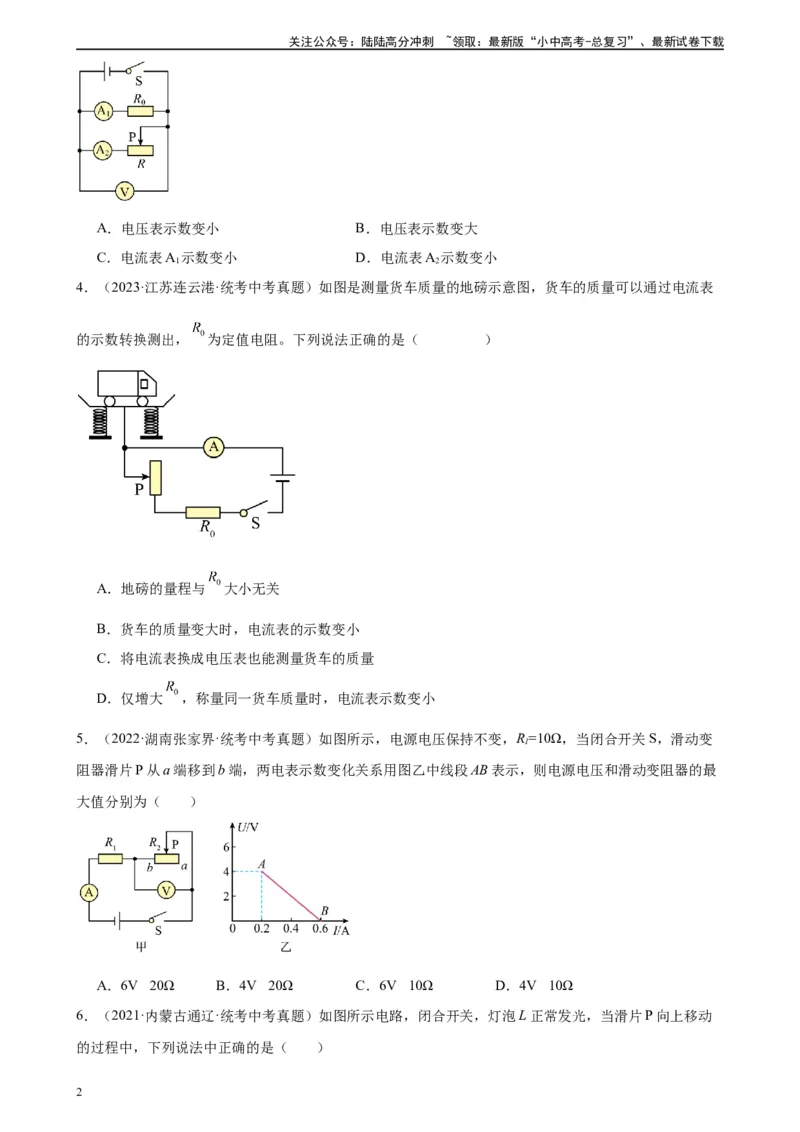

4．（2023·江苏连云港·统考中考真题）如图是测量货车质量的地磅示意图，货车的质量可以通过电流表
的示数转换测出， 为定值电阻。下列说法正确的是（ ）
A．地磅的量程与 大小无关
B．货车的质量变大时，电流表的示数变小
C．将电流表换成电压表也能测量货车的质量
D．仅增大 ，称量同一货车质量时，电流表示数变小
5．（2022·湖南张家界·统考中考真题）如图所示，电源电压保持不变，R=10Ω，当闭合开关S，滑动变
1
阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最
大值分别为（ ）
A．6V 20Ω B．4V 20Ω C．6V 10Ω D．4V 10Ω

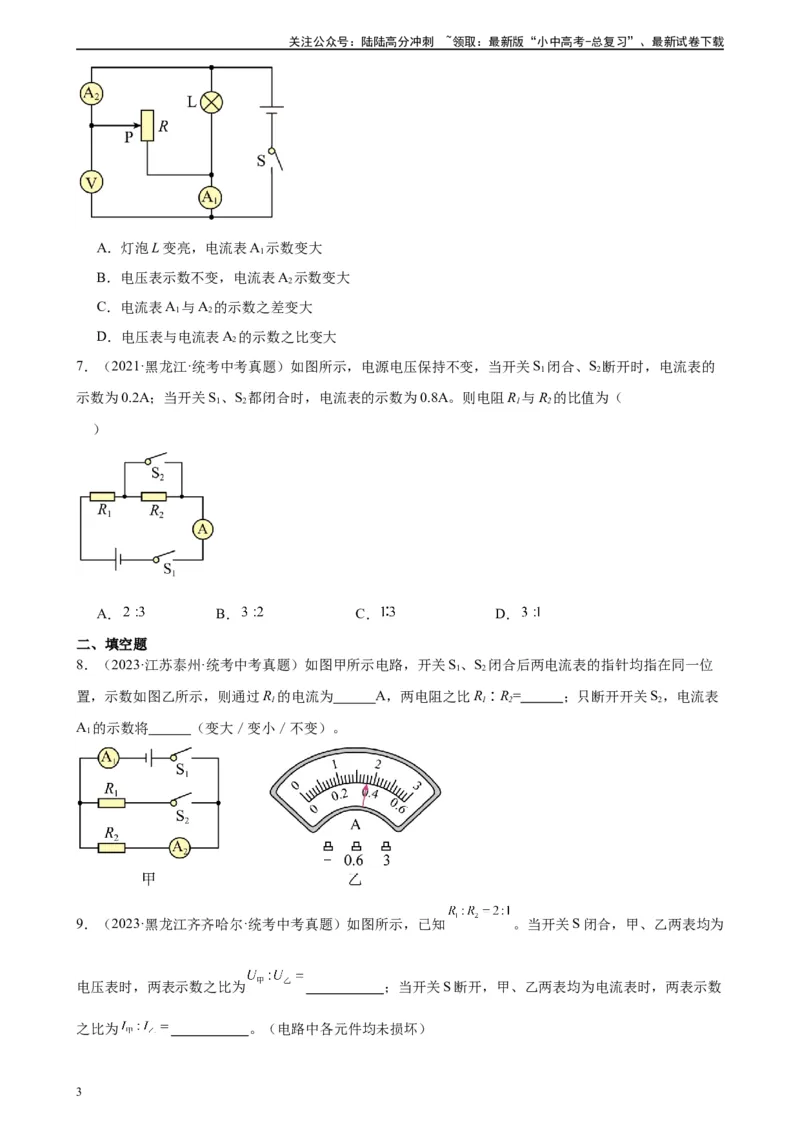

6．（2021·内蒙古通辽·统考中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动
的过程中，下列说法中正确的是（ ）
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．灯泡L变亮，电流表A 示数变大
1
B．电压表示数不变，电流表A 示数变大
2
C．电流表A 与A 的示数之差变大
1 2
D．电压表与电流表A 的示数之比变大
2

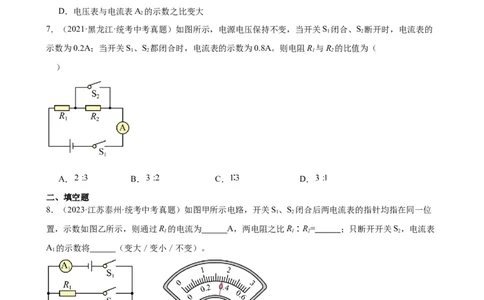

7．（2021·黑龙江·统考中考真题）如图所示，电源电压保持不变，当开关S 闭合、S 断开时，电流表的
1 2
示数为0.2A；当开关S、S 都闭合时，电流表的示数为0.8A。则电阻R 与R 的比值为（
1 2 1 2
）
A． B． C． D．
二、填空题
8．（2023·江苏泰州·统考中考真题）如图甲所示电路，开关S、S 闭合后两电流表的指针均指在同一位
1 2
置，示数如图乙所示，则通过R 的电流为 A，两电阻之比R∶R= ；只断开开关S，电流表
1 1 2 2
A 的示数将 （变大／变小／不变）。
1
9．（2023·黑龙江齐齐哈尔·统考中考真题）如图所示，已知 。当开关S闭合，甲、乙两表均为
电压表时，两表示数之比为 ；当开关S断开，甲、乙两表均为电流表时，两表示数
之比为 。（电路中各元件均未损坏）
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

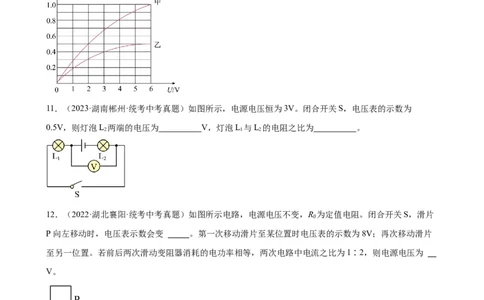

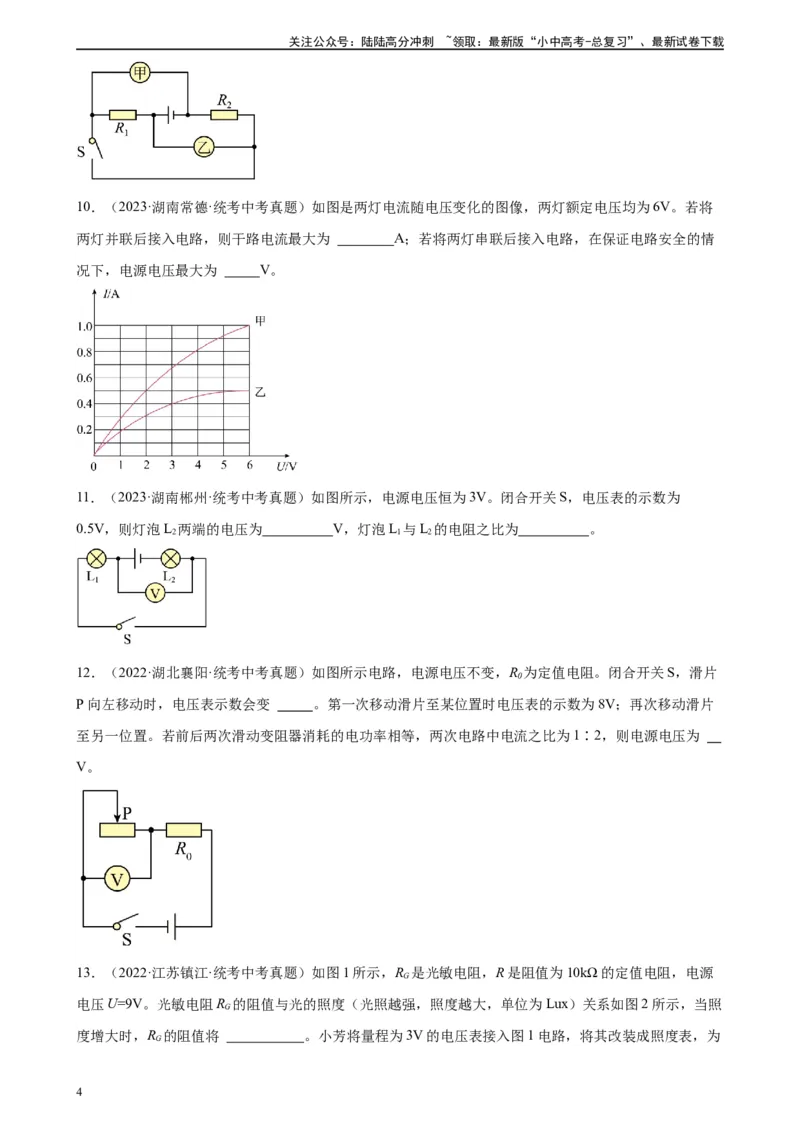

10．（2023·湖南常德·统考中考真题）如图是两灯电流随电压变化的图像，两灯额定电压均为6V。若将
两灯并联后接入电路，则干路电流最大为 A；若将两灯串联后接入电路，在保证电路安全的情
况下，电源电压最大为 V。
11．（2023·湖南郴州·统考中考真题）如图所示，电源电压恒为3V。闭合开关S，电压表的示数为
0.5V，则灯泡L 两端的电压为 V，灯泡L 与L 的电阻之比为 。
2 1 2
12．（2022·湖北襄阳·统考中考真题）如图所示电路，电源电压不变，R 为定值电阻。闭合开关S，滑片
0
P向左移动时，电压表示数会变 。第一次移动滑片至某位置时电压表的示数为8V；再次移动滑片
至另一位置。若前后两次滑动变阻器消耗的电功率相等，两次电路中电流之比为1∶2，则电源电压为
V。

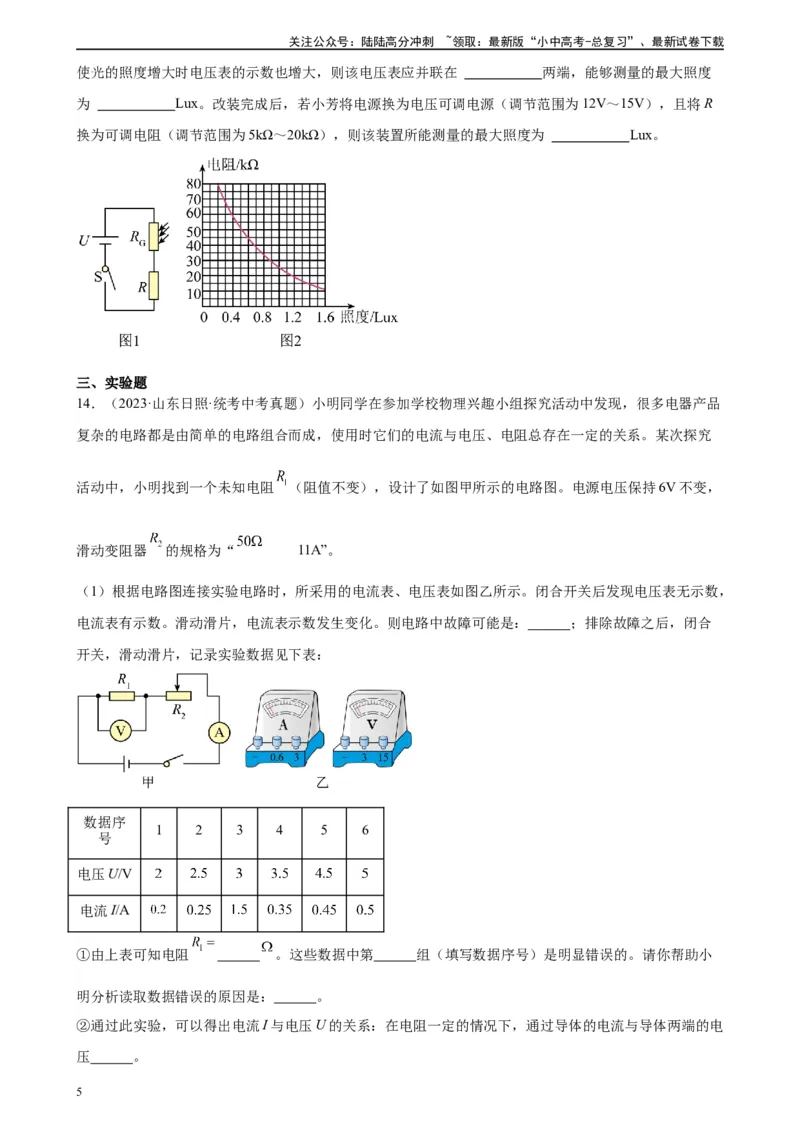

13．（2022·江苏镇江·统考中考真题）如图1所示，R 是光敏电阻，R是阻值为10kΩ的定值电阻，电源
G
电压U=9V。光敏电阻R 的阻值与光的照度（光照越强，照度越大，单位为Lux）关系如图2所示，当照
G
度增大时，R 的阻值将 。小芳将量程为3V的电压表接入图1电路，将其改装成照度表，为
G
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
使光的照度增大时电压表的示数也增大，则该电压表应并联在 两端，能够测量的最大照度
为 Lux。改装完成后，若小芳将电源换为电压可调电源（调节范围为12V～15V），且将R
换为可调电阻（调节范围为5kΩ～20kΩ），则该装置所能测量的最大照度为 Lux。
三、实验题
14．（2023·山东日照·统考中考真题）小明同学在参加学校物理兴趣小组探究活动中发现，很多电器产品
复杂的电路都是由简单的电路组合而成，使用时它们的电流与电压、电阻总存在一定的关系。某次探究
活动中，小明找到一个未知电阻 （阻值不变），设计了如图甲所示的电路图。电源电压保持6V不变，
滑动变阻器 的规格为“ 11A”。
（1）根据电路图连接实验电路时，所采用的电流表、电压表如图乙所示。闭合开关后发现电压表无示数，
电流表有示数。滑动滑片，电流表示数发生变化。则电路中故障可能是： ；排除故障之后，闭合
开关，滑动滑片，记录实验数据见下表：
数据序
1 2 3 4 5 6
号
电压U/V
电流I/A
①由上表可知电阻 。这些数据中第 组（填写数据序号）是明显错误的。请你帮助小
明分析读取数据错误的原因是： 。
②通过此实验，可以得出电流I与电压U的关系：在电阻一定的情况下，通过导体的电流与导体两端的电
压 。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

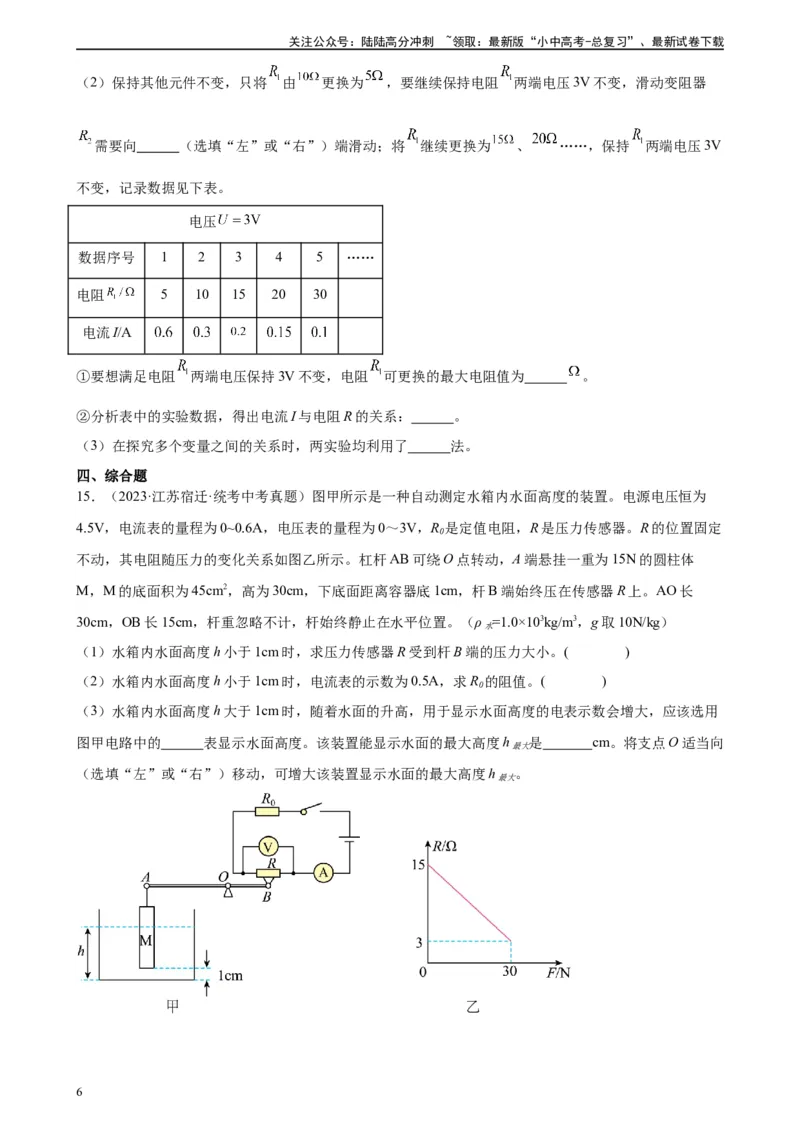

（2）保持其他元件不变，只将 由 更换为 ，要继续保持电阻 两端电压3V不变，滑动变阻器
需要向 （选填“左”或“右”）端滑动；将 继续更换为 、 ……，保持 两端电压3V
不变，记录数据见下表。
电压
数据序号 1 2 3 4 5 ……
电阻 5 10 15 20 30
电流I/A
①要想满足电阻 两端电压保持3V不变，电阻 可更换的最大电阻值为 。
②分析表中的实验数据，得出电流I与电阻R的关系： 。
（3）在探究多个变量之间的关系时，两实验均利用了 法。
四、综合题
15．（2023·江苏宿迁·统考中考真题）图甲所示是一种自动测定水箱内水面高度的装置。电源电压恒为
4.5V，电流表的量程为0~0.6A，电压表的量程为0～3V，R 是定值电阻，R是压力传感器。R的位置固定
0
不动，其电阻随压力的变化关系如图乙所示。杠杆AB可绕O点转动，A端悬挂一重为15N的圆柱体
M，M的底面积为45cm2，高为30cm，下底面距离容器底1cm，杆B端始终压在传感器R上。AO长
30cm，OB长15cm，杆重忽略不计，杆始终静止在水平位置。（ρ =1.0×103kg/m3，g取10N/kg）
水
（1）水箱内水面高度h小于1cm时，求压力传感器R受到杆B端的压力大小。( )
（2）水箱内水面高度h小于1cm时，电流表的示数为0.5A，求R 的阻值。( )
0
（3）水箱内水面高度h大于1cm时，随着水面的升高，用于显示水面高度的电表示数会增大，应该选用
图甲电路中的 表显示水面高度。该装置能显示水面的最大高度h 是 cm。将支点O适当向
最大
（选填“左”或“右”）移动，可增大该装置显示水面的最大高度h 。
最大
