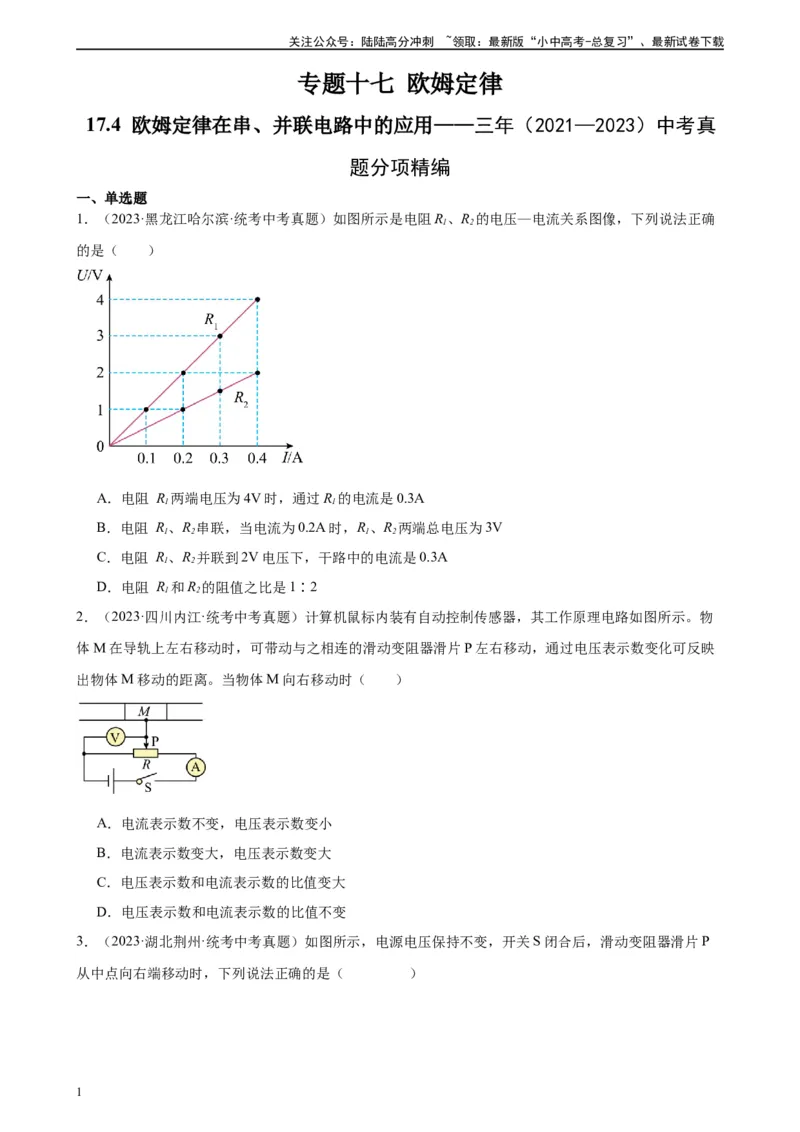

专题十七 欧姆定律
17.4 欧姆定律在串、并联电路中的应用——三年（2021—2023）中考真
题分项精编
一、单选题
1．（2023·黑龙江哈尔滨·统考中考真题）如图所示是电阻R、R 的电压—电流关系图像，下列说法正确
1 2
的是（ ）
A．电阻 R 两端电压为4V时，通过R 的电流是0.3A
1 1
B．电阻 R、R 串联，当电流为0.2A时，R、R 两端总电压为3V
1 2 1 2
C．电阻 R、R 并联到2V电压下，干路中的电流是0.3A
1 2
D．电阻 R 和R 的阻值之比是1∶2
1 2
2．（2023·四川内江·统考中考真题）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物
体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映
出物体M移动的距离。当物体M向右移动时（ ）
A．电流表示数不变，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电压表示数和电流表示数的比值变大
D．电压表示数和电流表示数的比值不变

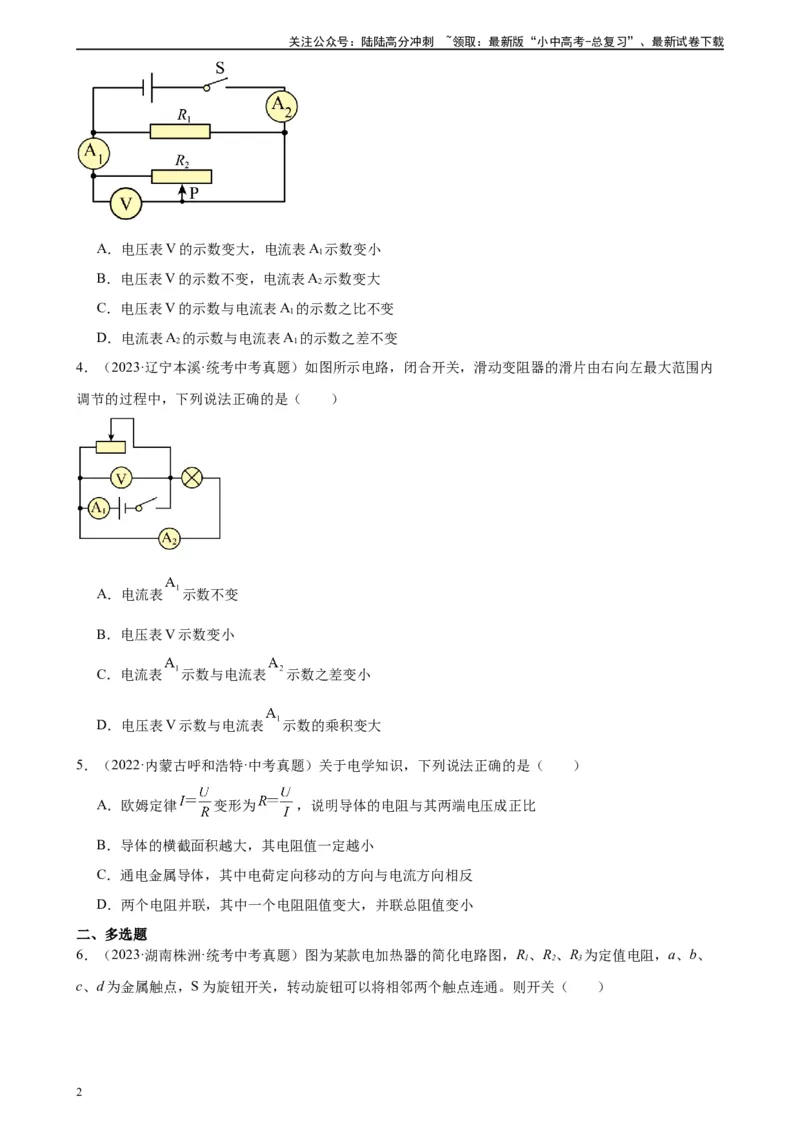

3．（2023·湖北荆州·统考中考真题）如图所示，电源电压保持不变，开关S闭合后，滑动变阻器滑片P
从中点向右端移动时，下列说法正确的是（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电压表V的示数变大，电流表A 示数变小
1
B．电压表V的示数不变，电流表A 示数变大
2
C．电压表V的示数与电流表A 的示数之比不变
1
D．电流表A 的示数与电流表A 的示数之差不变
2 1
4．（2023·辽宁本溪·统考中考真题）如图所示电路，闭合开关，滑动变阻器的滑片由右向左最大范围内
调节的过程中，下列说法正确的是（ ）
A．电流表 示数不变
B．电压表V示数变小
C．电流表 示数与电流表 示数之差变小
D．电压表V示数与电流表 示数的乘积变大
5．（2022·内蒙古呼和浩特·中考真题）关于电学知识，下列说法正确的是（ ）
A．欧姆定律 变形为 ，说明导体的电阻与其两端电压成正比
B．导体的横截面积越大，其电阻值一定越小
C．通电金属导体，其中电荷定向移动的方向与电流方向相反
D．两个电阻并联，其中一个电阻阻值变大，并联总阻值变小
二、多选题

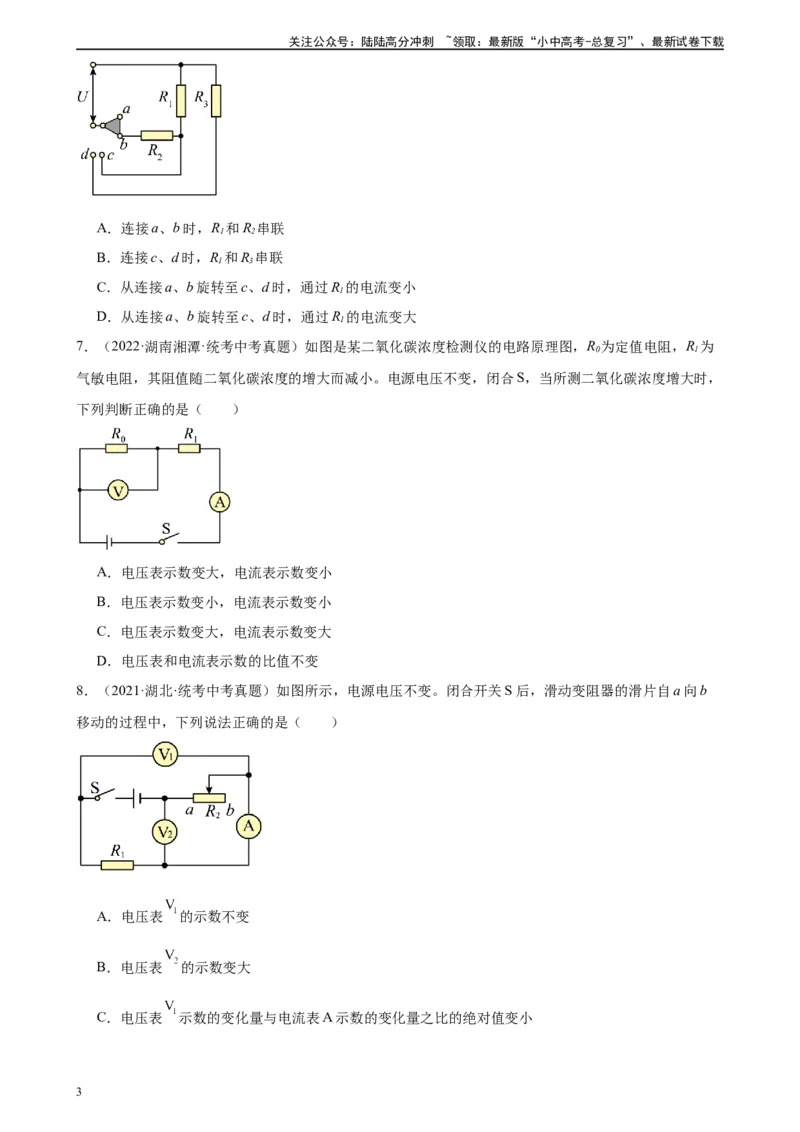

6．（2023·湖南株洲·统考中考真题）图为某款电加热器的简化电路图，R、R、R 为定值电阻，a、b、
1 2 3
c、d为金属触点，S为旋钮开关，转动旋钮可以将相邻两个触点连通。则开关（ ）
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．连接a、b时，R 和R 串联
1 2
B．连接c、d时，R 和R 串联
1 3
C．从连接a、b旋转至c、d时，通过R 的电流变小
1
D．从连接a、b旋转至c、d时，通过R 的电流变大
1
7．（2022·湖南湘潭·统考中考真题）如图是某二氧化碳浓度检测仪的电路原理图，R 为定值电阻，R 为
0 1
气敏电阻，其阻值随二氧化碳浓度的增大而减小。电源电压不变，闭合S，当所测二氧化碳浓度增大时，
下列判断正确的是（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变大
D．电压表和电流表示数的比值不变
8．（2021·湖北·统考中考真题）如图所示，电源电压不变。闭合开关S后，滑动变阻器的滑片自a向b
移动的过程中，下列说法正确的是（ ）
A．电压表 的示数不变
B．电压表 的示数变大
C．电压表 示数的变化量与电流表A示数的变化量之比的绝对值变小
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．电压表 示数的变化量与电流表A示数的变化量之比的绝对值不变

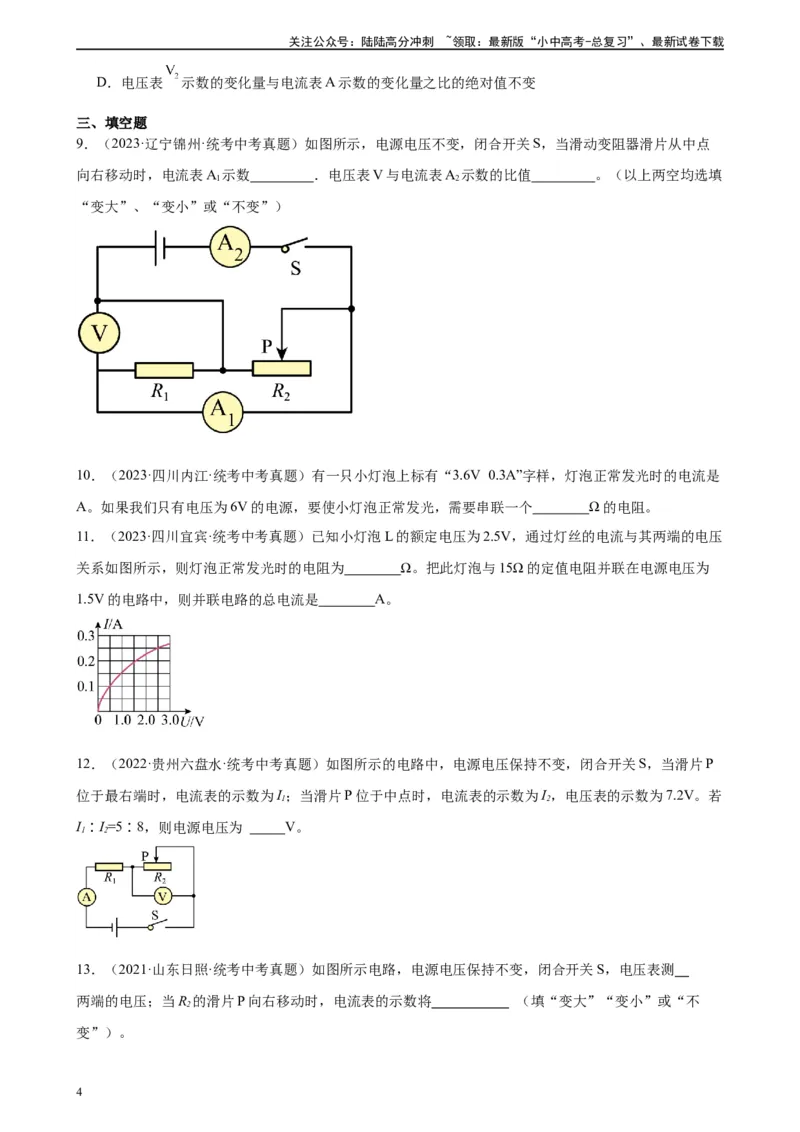

三、填空题
9．（2023·辽宁锦州·统考中考真题）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从中点
向右移动时，电流表A 示数 ．电压表V与电流表A 示数的比值 。（以上两空均选填
1 2
“变大”、“变小”或“不变”）
10．（2023·四川内江·统考中考真题）有一只小灯泡上标有“3.6V 0.3A”字样，灯泡正常发光时的电流是
A。如果我们只有电压为6V的电源，要使小灯泡正常发光，需要串联一个 Ω的电阻。
11．（2023·四川宜宾·统考中考真题）已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压
关系如图所示，则灯泡正常发光时的电阻为 Ω。把此灯泡与15Ω的定值电阻并联在电源电压为
1.5V的电路中，则并联电路的总电流是 A。
12．（2022·贵州六盘水·统考中考真题）如图所示的电路中，电源电压保持不变，闭合开关S，当滑片P
位于最右端时，电流表的示数为I；当滑片P位于中点时，电流表的示数为I，电压表的示数为7.2V。若
1 2
I∶I=5∶8，则电源电压为 V。
1 2
13．（2021·山东日照·统考中考真题）如图所示电路，电源电压保持不变，闭合开关S，电压表测
两端的电压；当R 的滑片P向右移动时，电流表的示数将 （填“变大”“变小”或“不
2
变”）。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

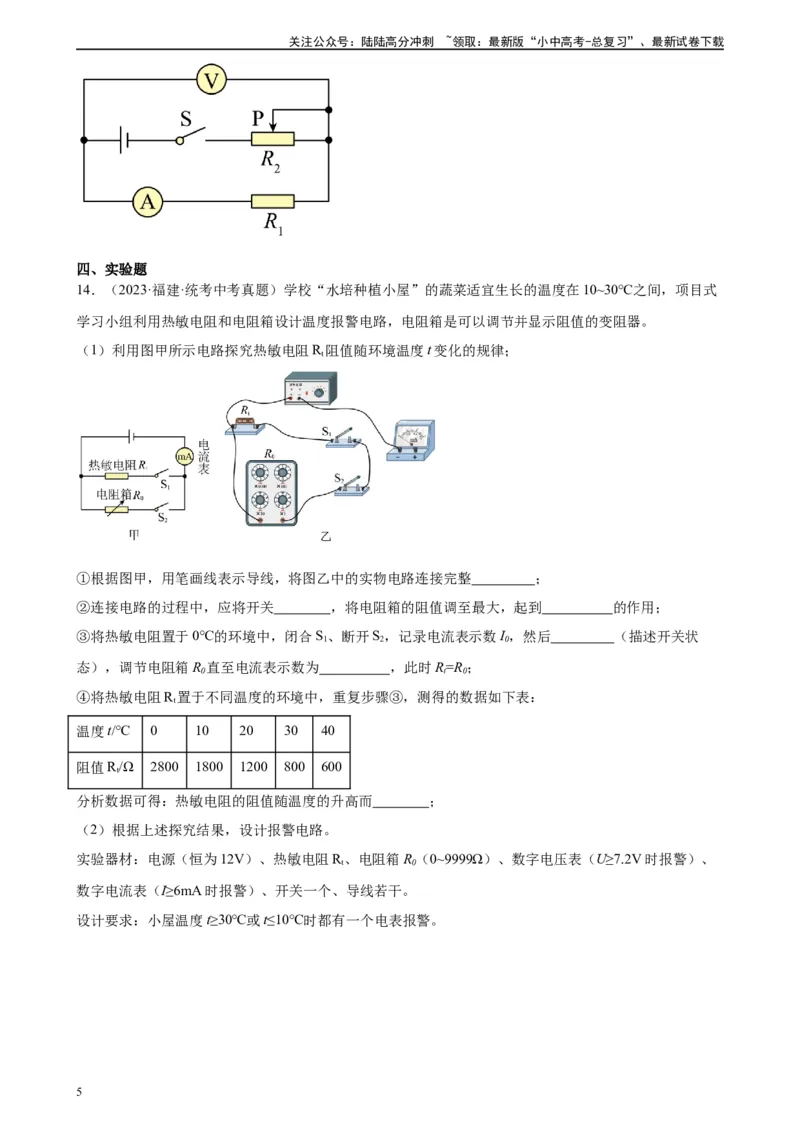

四、实验题
14．（2023·福建·统考中考真题）学校“水培种植小屋”的蔬菜适宜生长的温度在10~30℃之间，项目式
学习小组利用热敏电阻和电阻箱设计温度报警电路，电阻箱是可以调节并显示阻值的变阻器。
（1）利用图甲所示电路探究热敏电阻R阻值随环境温度t变化的规律；
t
①根据图甲，用笔画线表示导线，将图乙中的实物电路连接完整 ；
②连接电路的过程中，应将开关 ，将电阻箱的阻值调至最大，起到 的作用；
③将热敏电阻置于0℃的环境中，闭合S、断开S，记录电流表示数I，然后 （描述开关状
1 2 0
态），调节电阻箱R 直至电流表示数为 ，此时R=R；
0 t 0
④将热敏电阻R置于不同温度的环境中，重复步骤③，测得的数据如下表：
t
温度t/℃ 0 10 20 30 40
阻值R/Ω 2800 1800 1200 800 600
t
分析数据可得：热敏电阻的阻值随温度的升高而 ；
（2）根据上述探究结果，设计报警电路。
实验器材：电源（恒为12V）、热敏电阻R、电阻箱R（0~9999Ω）、数字电压表（U≥7.2V时报警）、
t 0
数字电流表（I≥6mA时报警）、开关一个、导线若干。
设计要求：小屋温度t≥30℃或t≤10℃时都有一个电表报警。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
①虚线框中的电路图是学习小组设计的报警电路，但它不能完全满足要求，请你根据设计要求将电路图
补画完整 ；
②设计的电路中，电阻箱R 应调为 Ω。当温度降低到10℃时电路报警，此时电流表的示数为
0
mA。
15．（2023·广西·统考中考真题）实验小组在实验时，不慎将灯泡 的玻璃外壳碰碎。他们惊奇地发现
几乎不发光，与其串联的灯泡 不仅没有熄灭，反而更亮。开关断开后的电路如图甲， 和 都标有
“2.5V 0.3A”字样。针对上述现象，探究下列问题：玻璃破碎后， 的灯丝电阻发生了什么变化？玻璃
外壳究竟起什么作用？
（1）玻璃外壳破碎前 的电压和电流分别为1.20V和0.20A；玻璃外壳破碎后，两端的电压变为
0.40V，通过的电流变为如图乙所示，则电流为 A。初步分析可知：玻璃破碎后， 电阻
（选填“变大”或“变小”）；
（2）为进一步探究玻璃外壳破碎后 电阻变化特点，对 、 的电流和电压进行测量，实验数据记录
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
如下表。分析发现， 的电阻 （选填“大于”或“小于”）玻璃外壳破碎后 的电阻；
灯泡 实验次序 1 2 3 4 5 6
L、L 电流Ⅰ/A 0.16 0.18 0.20 0.22 0.24 0.26
1 2
L 电压U/V 0.78 1.00 1.20 1.50 1.80 2.10
1 1
L 电压U/V 0.20 0.23 0.30 0.41 0.52 0.80
2 2
（3）实验中，对着 吹气，发现 两端电压突然变小、电流突然变大，说明吹气加快 灯丝表面空气
流速，加快其散热速度，从而使灯丝电阻变小。由此推断，灯丝的电阻大小与 有关，玻璃外壳可
能起到 的作用；
（4）细心的同学在实验过程中发现，灯丝呈螺旋状，于是提出新的问题：为什么将灯丝设计成螺旋状？
你认为这样设计的目的是① ② 。
