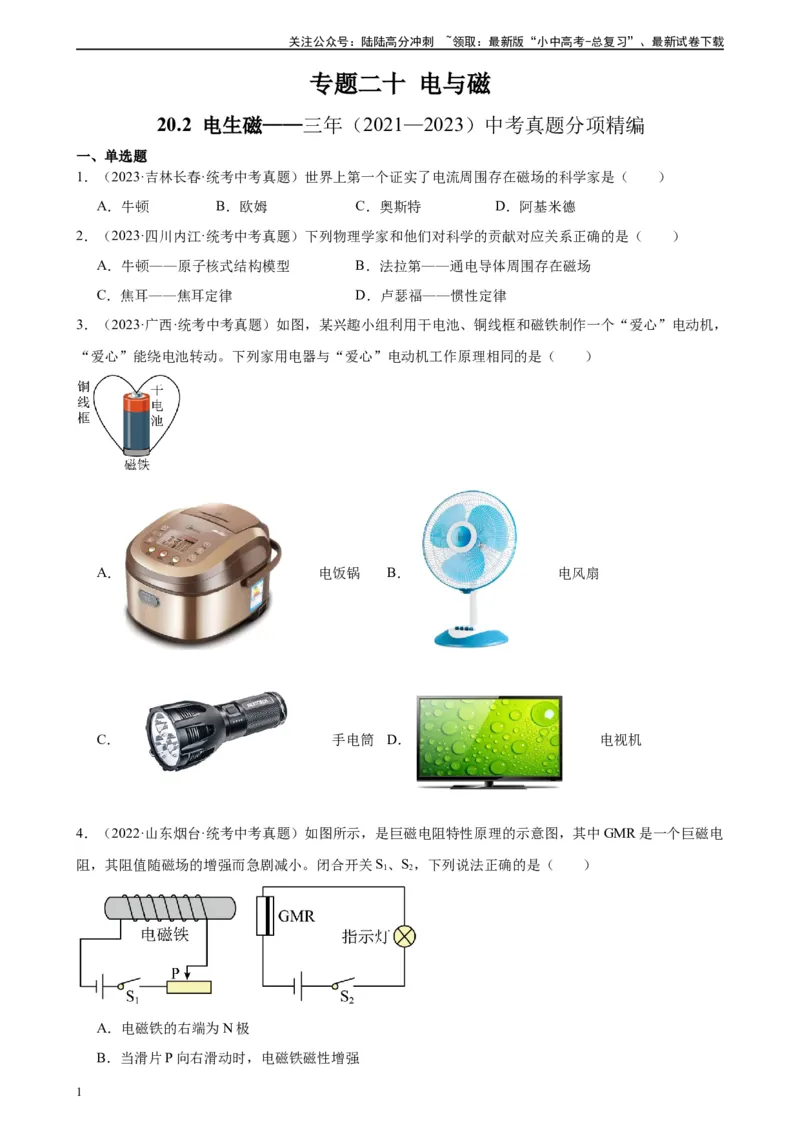

专题二十 电与磁
20.2 电生磁——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·吉林长春·统考中考真题）世界上第一个证实了电流周围存在磁场的科学家是（ ）
A．牛顿 B．欧姆 C．奥斯特 D．阿基米德
2．（2023·四川内江·统考中考真题）下列物理学家和他们对科学的贡献对应关系正确的是（ ）
A．牛顿——原子核式结构模型 B．法拉第——通电导体周围存在磁场
C．焦耳——焦耳定律 D．卢瑟福——惯性定律
3．（2023·广西·统考中考真题）如图，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，
“爱心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（ ）
A． 电饭锅 B． 电风扇
C． 手电筒 D． 电视机
4．（2022·山东烟台·统考中考真题）如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电
阻，其阻值随磁场的增强而急剧减小。闭合开关S、S，下列说法正确的是（ ）
1 2
A．电磁铁的右端为N极
B．当滑片P向右滑动时，电磁铁磁性增强
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

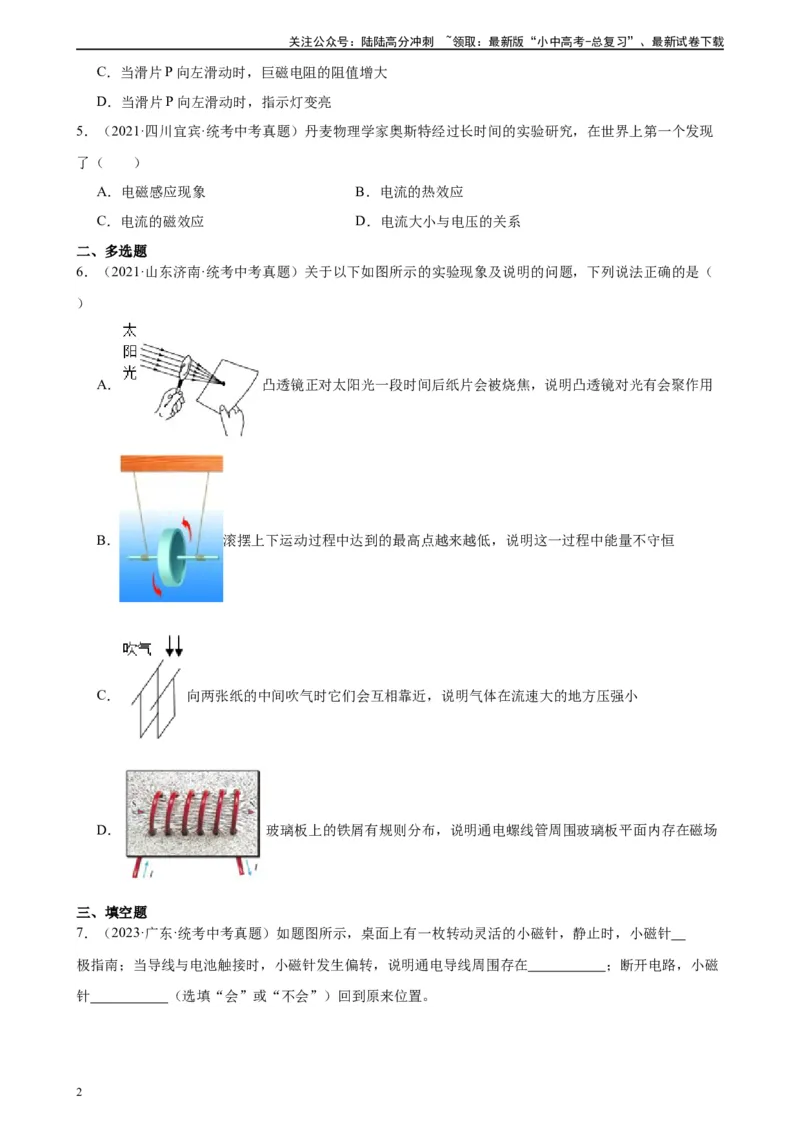

C．当滑片P向左滑动时，巨磁电阻的阻值增大
D．当滑片P向左滑动时，指示灯变亮
5．（2021·四川宜宾·统考中考真题）丹麦物理学家奥斯特经过长时间的实验研究，在世界上第一个发现
了（ ）
A．电磁感应现象 B．电流的热效应
C．电流的磁效应 D．电流大小与电压的关系
二、多选题
6．（2021·山东济南·统考中考真题）关于以下如图所示的实验现象及说明的问题，下列说法正确的是（
）
A． 凸透镜正对太阳光一段时间后纸片会被烧焦，说明凸透镜对光有会聚作用
B． 滚摆上下运动过程中达到的最高点越来越低，说明这一过程中能量不守恒
C． 向两张纸的中间吹气时它们会互相靠近，说明气体在流速大的地方压强小
D． 玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内存在磁场
三、填空题
7．（2023·广东·统考中考真题）如题图所示，桌面上有一枚转动灵活的小磁针，静止时，小磁针
极指南；当导线与电池触接时，小磁针发生偏转，说明通电导线周围存在 ；断开电路，小磁
针 （选填“会”或“不会”）回到原来位置。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
8．（2023·山东菏泽·统考中考真题）小明捡到一块废弃的正方体磁铁，为了探测其磁极性，他将相邻的
三面分别用A、B、C标记，然后放在透明的塑料袋里，用细线悬挂起来。第一次将磁铁按图甲所示放置
在塑料袋中，确保C面向上，结果A、B面在任意方向均可静止。第二次将磁铁按图乙所示放置在塑料袋
中，结果磁铁静止时总是C面朝南。
根据以上操作，请你帮助小明推断：①A、B、C三面中， 是磁极所在面；②该面对应的磁极性
是 极；③为了进一步判断其磁极性，让图丙所示的通电螺线管P端靠近上述磁极面，它们之间
将相互 。
9．（2023·辽宁锦州·统考中考真题）如图所示，闭合开关，通电螺线管的右端是 （选填“N”或
“S”）极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向 （选填“左”或
“右”）的摩擦力；若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将 （选填“变大”、
“变小”或“不变”）。.
10．（2023·内蒙古通辽·统考中考真题）如图所示，用细线悬挂的条形磁体，磁极未知，当闭合电路开关
S后，磁体的B端与通电螺线管的左端相互排斥，则B端是磁体的 极；断开开关S，磁体静止
时，B端会指向地理的 （选填“北方”或“南方”）。
11．（2022·西藏·统考中考真题）如图所示，将一枚转动灵活的小磁针置于水平桌面上，在小磁针上方放
一条直导线，使导线与电池触接，电路连通瞬间，会看到小磁针发生偏转，这个实验说明通电导线周围
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

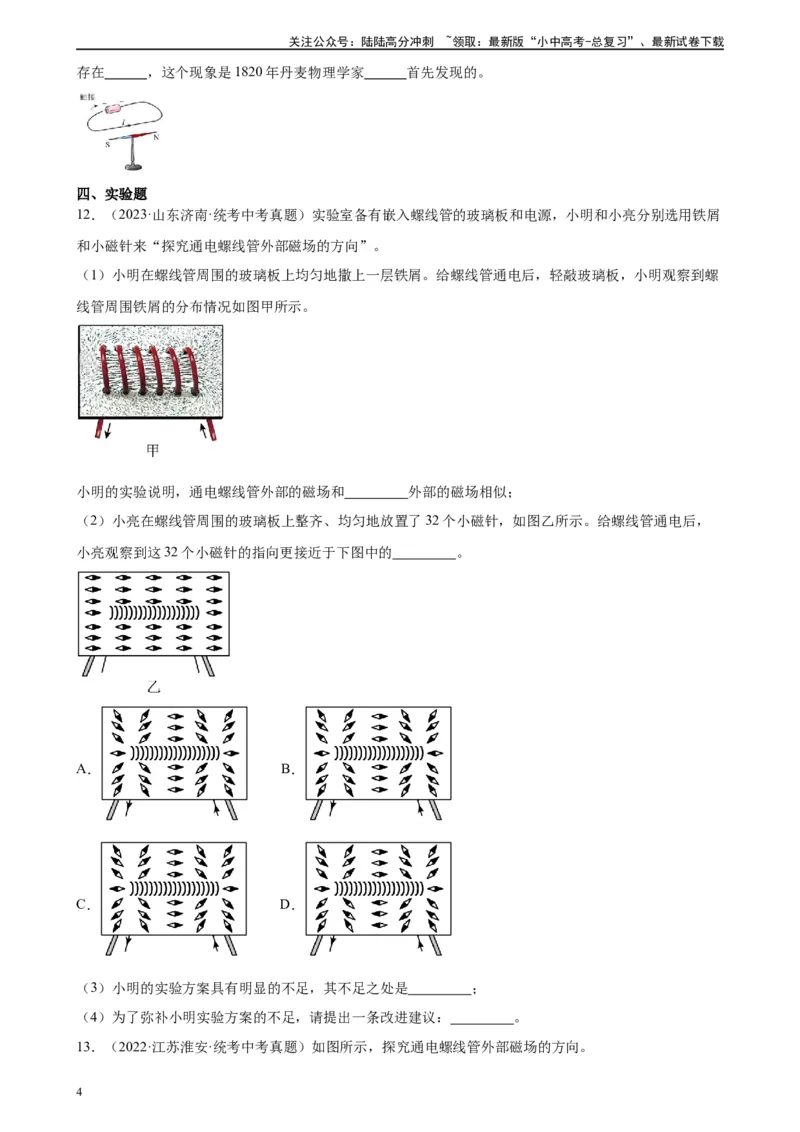

存在 ，这个现象是1820年丹麦物理学家 首先发现的。
四、实验题
12．（2023·山东济南·统考中考真题）实验室备有嵌入螺线管的玻璃板和电源，小明和小亮分别选用铁屑
和小磁针来“探究通电螺线管外部磁场的方向”。
（1）小明在螺线管周围的玻璃板上均匀地撒上一层铁屑。给螺线管通电后，轻敲玻璃板，小明观察到螺
线管周围铁屑的分布情况如图甲所示。
小明的实验说明，通电螺线管外部的磁场和 外部的磁场相似；
（2）小亮在螺线管周围的玻璃板上整齐、均匀地放置了32个小磁针，如图乙所示。给螺线管通电后，
小亮观察到这32个小磁针的指向更接近于下图中的 。
A． B．
C． D．
（3）小明的实验方案具有明显的不足，其不足之处是 ；
（4）为了弥补小明实验方案的不足，请提出一条改进建议： 。
13．（2022·江苏淮安·统考中考真题）如图所示，探究通电螺线管外部磁场的方向。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

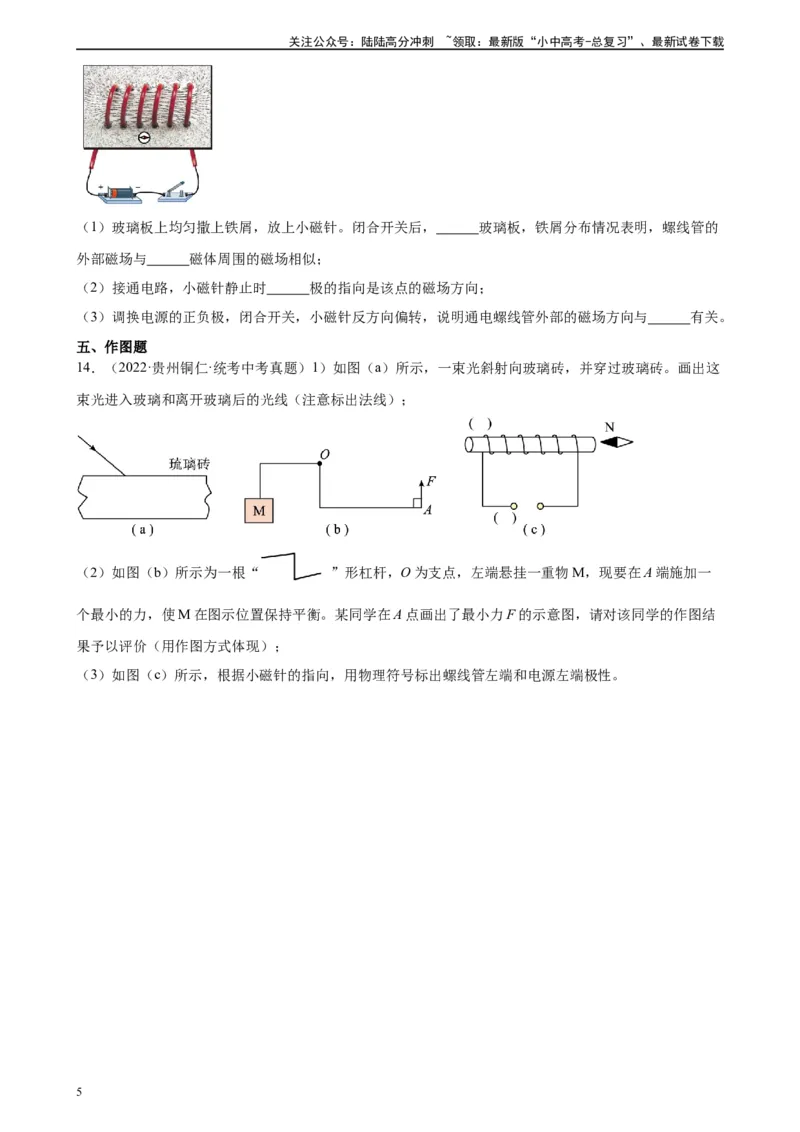

（1）玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后， 玻璃板，铁屑分布情况表明，螺线管的
外部磁场与 磁体周围的磁场相似；
（2）接通电路，小磁针静止时 极的指向是该点的磁场方向；
（3）调换电源的正负极，闭合开关，小磁针反方向偏转，说明通电螺线管外部的磁场方向与 有关。
五、作图题
14．（2022·贵州铜仁·统考中考真题）1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。画出这
束光进入玻璃和离开玻璃后的光线（注意标出法线）；
（2）如图（b）所示为一根“ ”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一
个最小的力，使M在图示位置保持平衡。某同学在A点画出了最小力F的示意图，请对该同学的作图结
果予以评价（用作图方式体现）；
（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。
