专题十六 电压、电阻
16.1电压——三年（2021—2023）中考真题分项精编
一、单选题

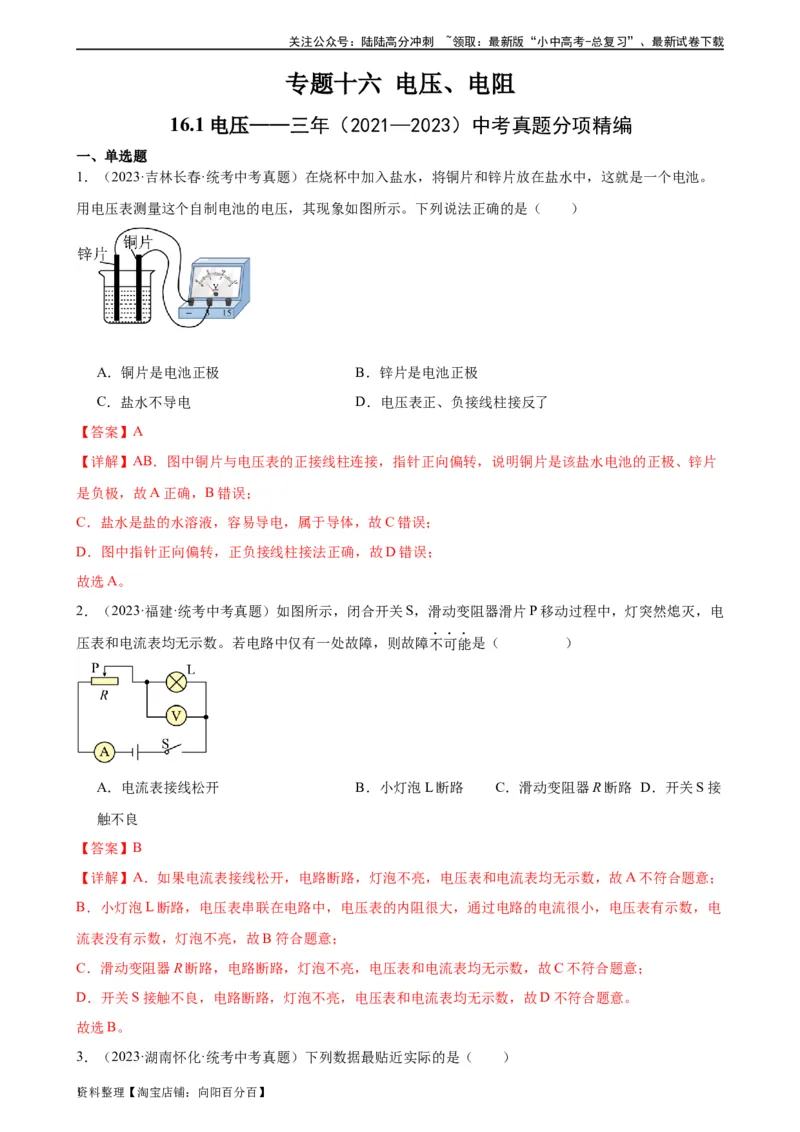

1．（2023·吉林长春·统考中考真题）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。
用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．铜片是电池正极 B．锌片是电池正极
C．盐水不导电 D．电压表正、负接线柱接反了
【答案】A
【详解】AB．图中铜片与电压表的正接线柱连接，指针正向偏转，说明铜片是该盐水电池的正极、锌片
是负极，故A正确，B错误；
C．盐水是盐的水溶液，容易导电，属于导体，故C错误；
D．图中指针正向偏转，正负接线柱接法正确，故D错误；
故选A。
2．（2023·福建·统考中考真题）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电
压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A．电流表接线松开 B．小灯泡L断路 C．滑动变阻器R断路 D．开关S接
触不良
【答案】B
【详解】A．如果电流表接线松开，电路断路，灯泡不亮，电压表和电流表均无示数，故A不符合题意；
B．小灯泡L断路，电压表串联在电路中，电压表的内阻很大，通过电路的电流很小，电压表有示数，电
流表没有示数，灯泡不亮，故B符合题意；
C．滑动变阻器R断路，电路断路，灯泡不亮，电压表和电流表均无示数，故C不符合题意；
D．开关S接触不良，电路断路，灯泡不亮，电压表和电流表均无示数，故D不符合题意。
故选B。

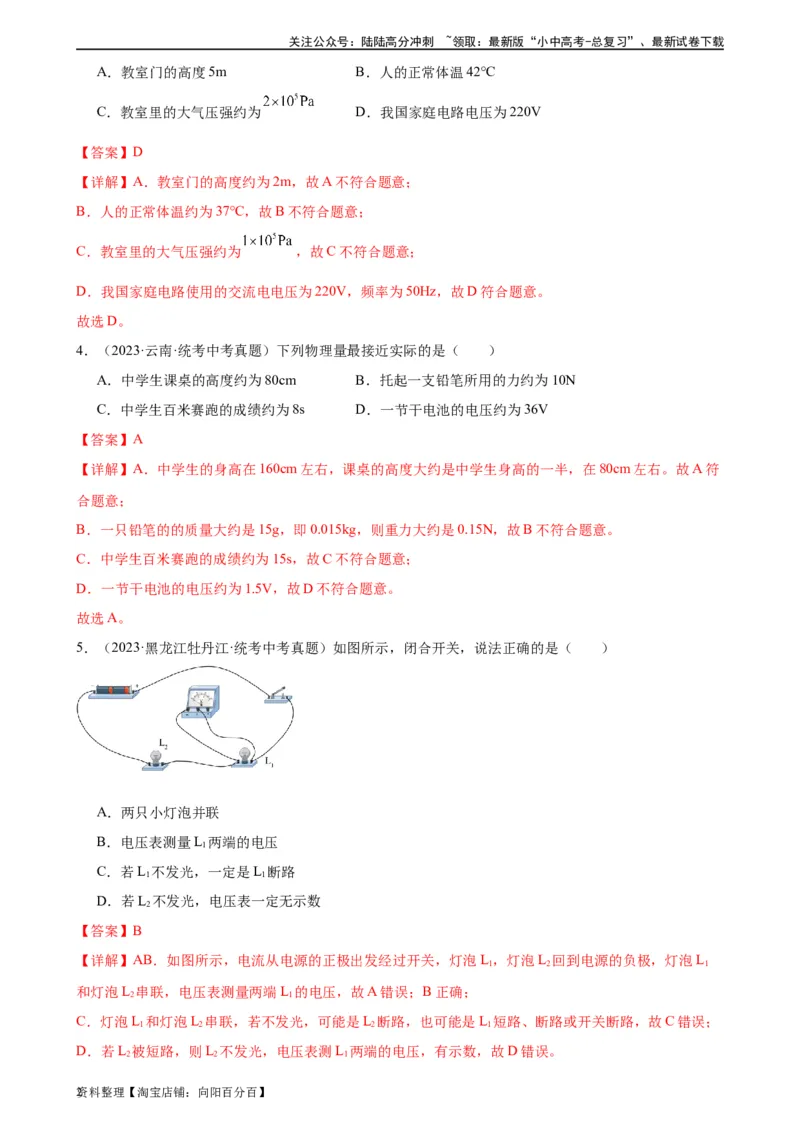

3．（2023·湖南怀化·统考中考真题）下列数据最贴近实际的是（ ）
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．教室门的高度5m B．人的正常体温42℃
C．教室里的大气压强约为 D．我国家庭电路电压为220V
【答案】D
【详解】A．教室门的高度约为2m，故A不符合题意；
B．人的正常体温约为37℃，故B不符合题意；
C．教室里的大气压强约为 ，故C不符合题意；
D．我国家庭电路使用的交流电电压为220V，频率为50Hz，故D符合题意。
故选D。
4．（2023·云南·统考中考真题）下列物理量最接近实际的是（ ）
A．中学生课桌的高度约为80cm B．托起一支铅笔所用的力约为10N
C．中学生百米赛跑的成绩约为8s D．一节干电池的电压约为36V
【答案】A
【详解】A．中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右。故A符
合题意；
B．一只铅笔的的质量大约是15g，即0.015kg，则重力大约是0.15N，故B不符合题意。
C．中学生百米赛跑的成绩约为15s，故C不符合题意；
D．一节干电池的电压约为1.5V，故D不符合题意。
故选A。
5．（2023·黑龙江牡丹江·统考中考真题）如图所示，闭合开关，说法正确的是（ ）
A．两只小灯泡并联
B．电压表测量L 两端的电压
1
C．若L 不发光，一定是L 断路
1 1
D．若L 不发光，电压表一定无示数
2
【答案】B
【详解】AB．如图所示，电流从电源的正极出发经过开关，灯泡L，灯泡L 回到电源的负极，灯泡L
1 2 1
和灯泡L 串联，电压表测量两端L 的电压，故A错误；B正确；
2 1
C．灯泡L 和灯泡L 串联，若不发光，可能是L 断路，也可能是L 短路、断路或开关断路，故C错误；
1 2 2 1
D．若L 被短路，则L 不发光，电压表测L 两端的电压，有示数，故D错误。
2 2 1
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故选B。
6．（2023·湖南常德·统考中考真题）下列对一些物理量的估测中，贴近事实的是（ ）
A．实心球的质量为20kg
B．一支新的2B铅笔的长度约为18cm
C．人正常步行的速度约为1km/h
D．人体安全电压为220V
【答案】B
【详解】A．实心球的质量为2kg，故A不符合题意；
B．中学生伸开手掌，大拇指指尖到中指指尖的距离大约为18cm，所以一支新的2B铅笔的长度约为
18cm，故B符合题意；
C．人正常步行的速度约为1m/s，故C不符合题意；
D．人体安全电压不超过36V，故D不符合题意。
故选B。

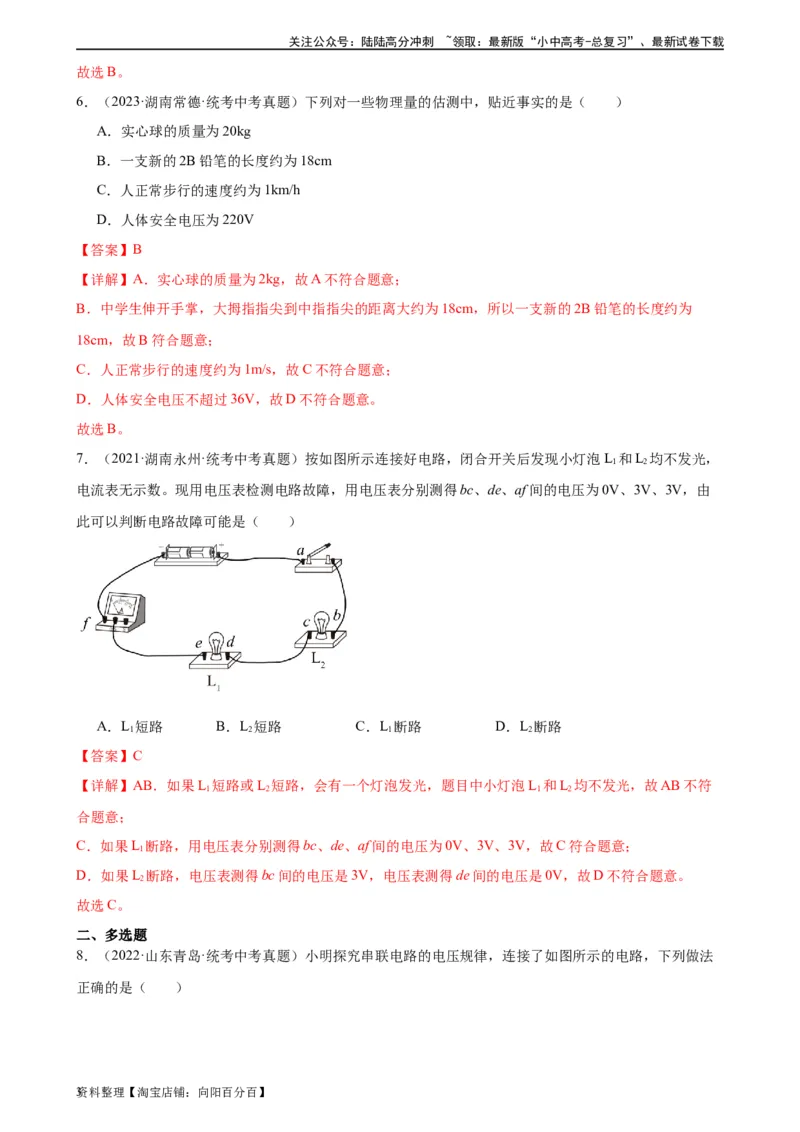

7．（2021·湖南永州·统考中考真题）按如图所示连接好电路，闭合开关后发现小灯泡L 和L 均不发光，
1 2
电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由
此可以判断电路故障可能是（ ）
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
【答案】C
【详解】AB．如果L 短路或L 短路，会有一个灯泡发光，题目中小灯泡L 和L 均不发光，故AB不符
1 2 1 2
合题意；
C．如果L 断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
1
D．如果L 断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
2
故选C。
二、多选题

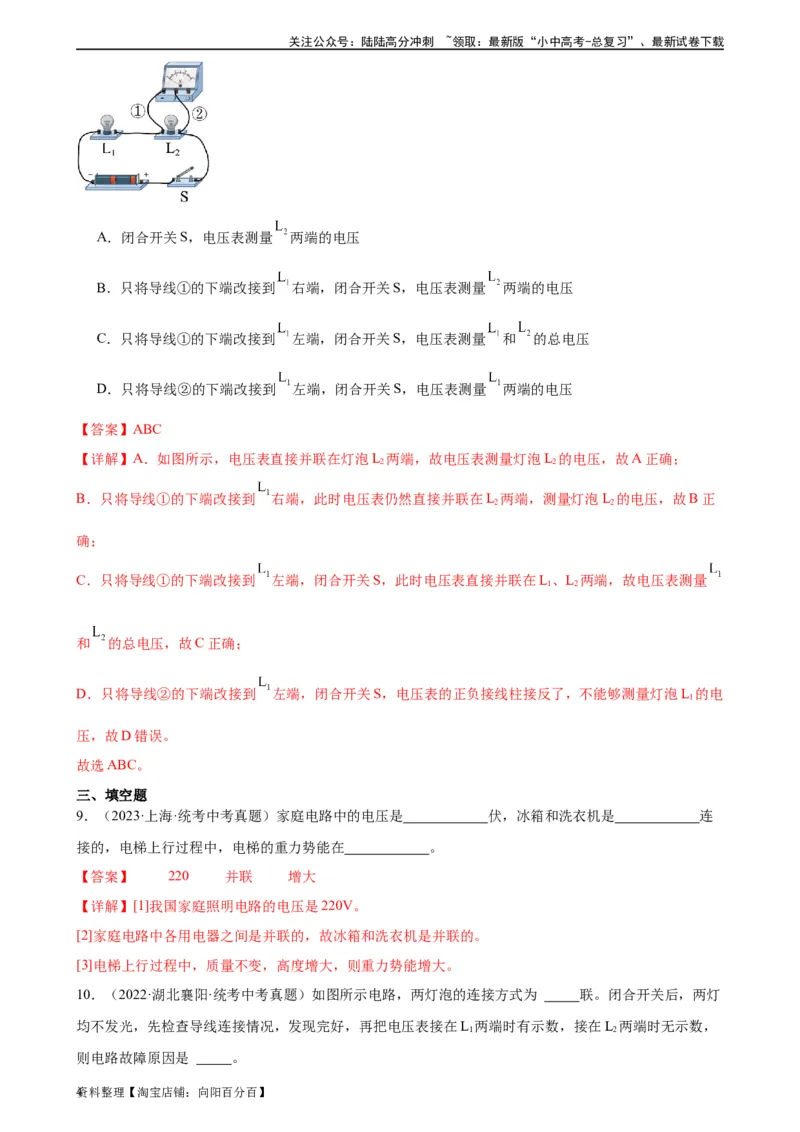

8．（2022·山东青岛·统考中考真题）小明探究串联电路的电压规律，连接了如图所示的电路，下列做法
正确的是（ ）
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．闭合开关S，电压表测量 两端的电压
B．只将导线①的下端改接到 右端，闭合开关S，电压表测量 两端的电压
C．只将导线①的下端改接到 左端，闭合开关S，电压表测量 和 的总电压
D．只将导线②的下端改接到 左端，闭合开关S，电压表测量 两端的电压
【答案】ABC
【详解】A．如图所示，电压表直接并联在灯泡L 两端，故电压表测量灯泡L 的电压，故A正确；
2 2
B．只将导线①的下端改接到 右端，此时电压表仍然直接并联在L 两端，测量灯泡L 的电压，故B正
2 2
确；
C．只将导线①的下端改接到 左端，闭合开关S，此时电压表直接并联在L、L 两端，故电压表测量
1 2
和 的总电压，故C正确；
D．只将导线②的下端改接到 左端，闭合开关S，电压表的正负接线柱接反了，不能够测量灯泡L 的电
1
压，故D错误。
故选ABC。
三、填空题
9．（2023·上海·统考中考真题）家庭电路中的电压是 伏，冰箱和洗衣机是 连
接的，电梯上行过程中，电梯的重力势能在 。
【答案】 220 并联 增大
【详解】[1]我国家庭照明电路的电压是220V。
[2]家庭电路中各用电器之间是并联的，故冰箱和洗衣机是并联的。
[3]电梯上行过程中，质量不变，高度增大，则重力势能增大。

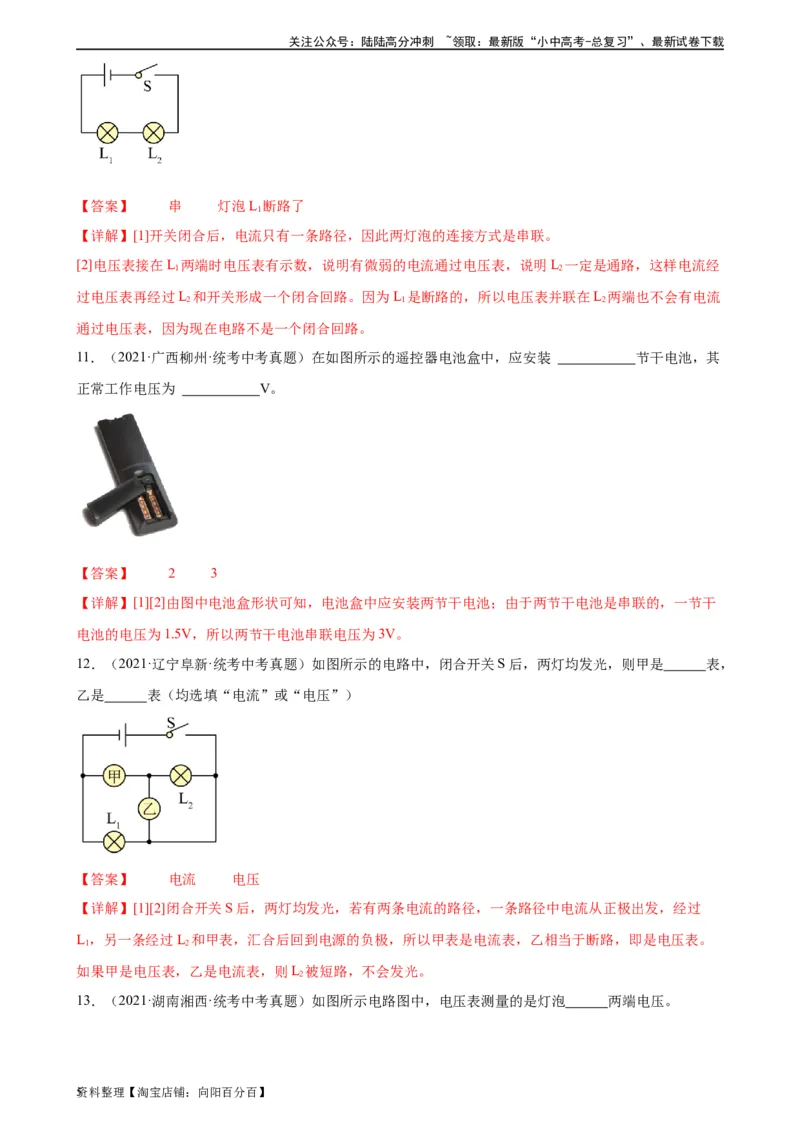

10．（2022·湖北襄阳·统考中考真题）如图所示电路，两灯泡的连接方式为 联。闭合开关后，两灯
均不发光，先检查导线连接情况，发现完好，再把电压表接在L 两端时有示数，接在L 两端时无示数，
1 2
则电路故障原因是 。
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 串 灯泡L 断路了
1
【详解】[1]开关闭合后，电流只有一条路径，因此两灯泡的连接方式是串联。
[2]电压表接在L 两端时电压表有示数，说明有微弱的电流通过电压表，说明L 一定是通路，这样电流经
1 2
过电压表再经过L 和开关形成一个闭合回路。因为L 是断路的，所以电压表并联在L 两端也不会有电流
2 1 2
通过电压表，因为现在电路不是一个闭合回路。
11．（2021·广西柳州·统考中考真题）在如图所示的遥控器电池盒中，应安装 节干电池，其
正常工作电压为 V。
【答案】 2 3
【详解】[1][2]由图中电池盒形状可知，电池盒中应安装两节干电池；由于两节干电池是串联的，一节干
电池的电压为1.5V，所以两节干电池串联电压为3V。
12．（2021·辽宁阜新·统考中考真题）如图所示的电路中，闭合开关S后，两灯均发光，则甲是 表，
乙是 表（均选填“电流”或“电压”）
【答案】 电流 电压
【详解】[1][2]闭合开关S后，两灯均发光，若有两条电流的路径，一条路径中电流从正极出发，经过
L，另一条经过L 和甲表，汇合后回到电源的负极，所以甲表是电流表，乙相当于断路，即是电压表。
1 2
如果甲是电压表，乙是电流表，则L 被短路，不会发光。
2

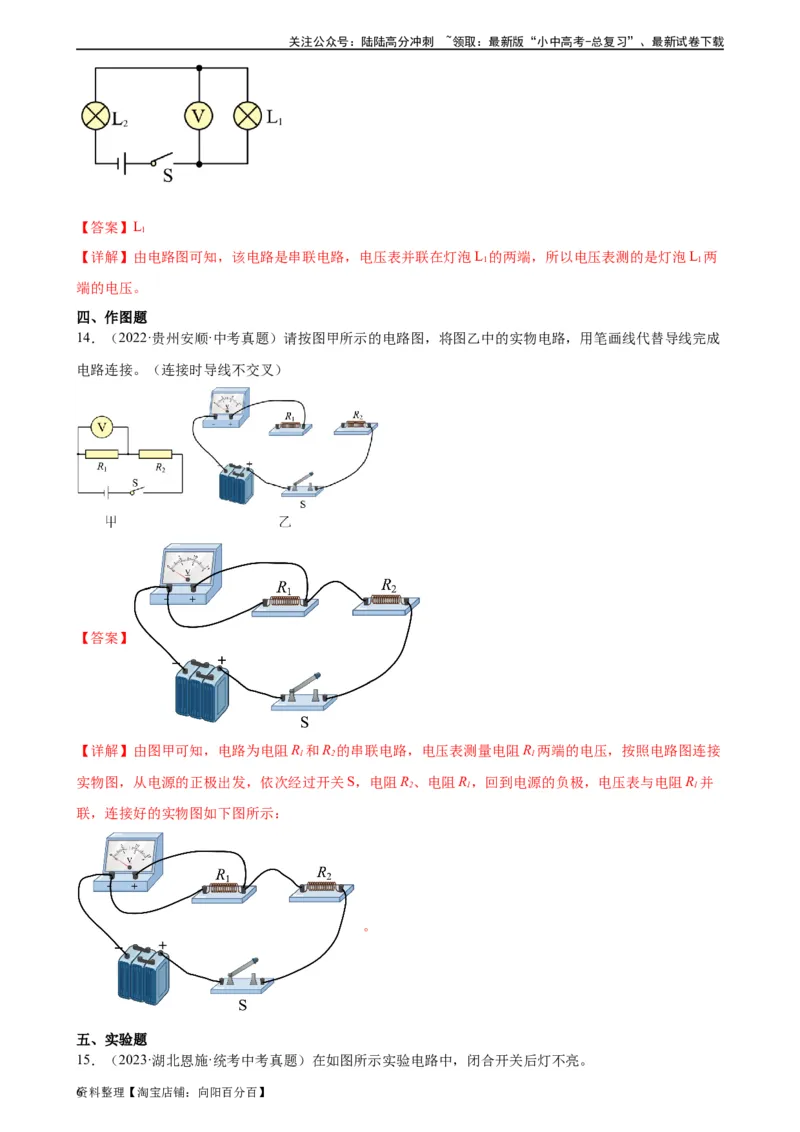

13．（2021·湖南湘西·统考中考真题）如图所示电路图中，电压表测量的是灯泡 两端电压。
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】L
1
【详解】由电路图可知，该电路是串联电路，电压表并联在灯泡L 的两端，所以电压表测的是灯泡L 两
1 1
端的电压。
四、作图题
14．（2022·贵州安顺·中考真题）请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成
电路连接。（连接时导线不交叉）
【答案】
【详解】由图甲可知，电路为电阻R 和R 的串联电路，电压表测量电阻R 两端的电压，按照电路图连接
1 2 1
实物图，从电源的正极出发，依次经过开关S，电阻R、电阻R，回到电源的负极，电压表与电阻R 并
2 1 1
联，连接好的实物图如下图所示：
。
五、实验题
15．（2023·湖北恩施·统考中考真题）在如图所示实验电路中，闭合开关后灯不亮。
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说
明一种判断方法及故障产生的原因： 。
【答案】 见解析 见解析 见解析
【详解】（1）[1][2]闭合开关后，灯泡不亮，可能是由于电路电阻太大，电路电流太小，移动滑动变阻器
的滑片，观察电压表和电流表的示数变化情况。
（2）[3]①如果电流表没有示数，可能电路是断路，电压表也没有示数，可能变阻器断路。
②如果电流表没有示数，可能电路是断路，电压表有示数，可能灯泡断路。
资7 料整理【淘宝店铺：向阳百分百】
