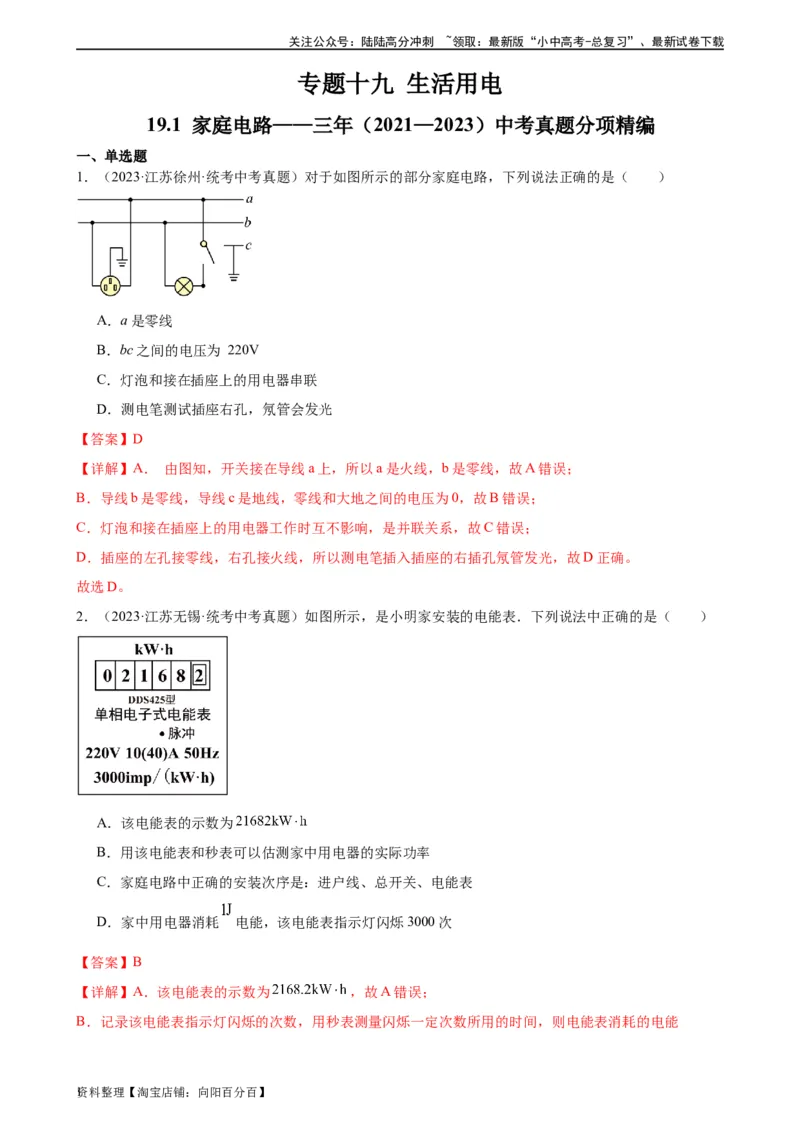

专题十九 生活用电
19.1 家庭电路——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·江苏徐州·统考中考真题）对于如图所示的部分家庭电路，下列说法正确的是（ ）
A．a是零线
B．bc之间的电压为 220V
C．灯泡和接在插座上的用电器串联
D．测电笔测试插座右孔，氖管会发光
【答案】D
【详解】A． 由图知，开关接在导线a上，所以a是火线，b是零线，故A错误；
B．导线b是零线，导线c是地线，零线和大地之间的电压为0，故B错误；
C．灯泡和接在插座上的用电器工作时互不影响，是并联关系，故C错误；
D．插座的左孔接零线，右孔接火线，所以测电笔插入插座的右插孔氖管发光，故D正确。
故选D。
2．（2023·江苏无锡·统考中考真题）如图所示，是小明家安装的电能表．下列说法中正确的是（ ）
A．该电能表的示数为
B．用该电能表和秒表可以估测家中用电器的实际功率
C．家庭电路中正确的安装次序是：进户线、总开关、电能表
D．家中用电器消耗 电能，该电能表指示灯闪烁3000次
【答案】B
【详解】A．该电能表的示数为 ，故A错误；

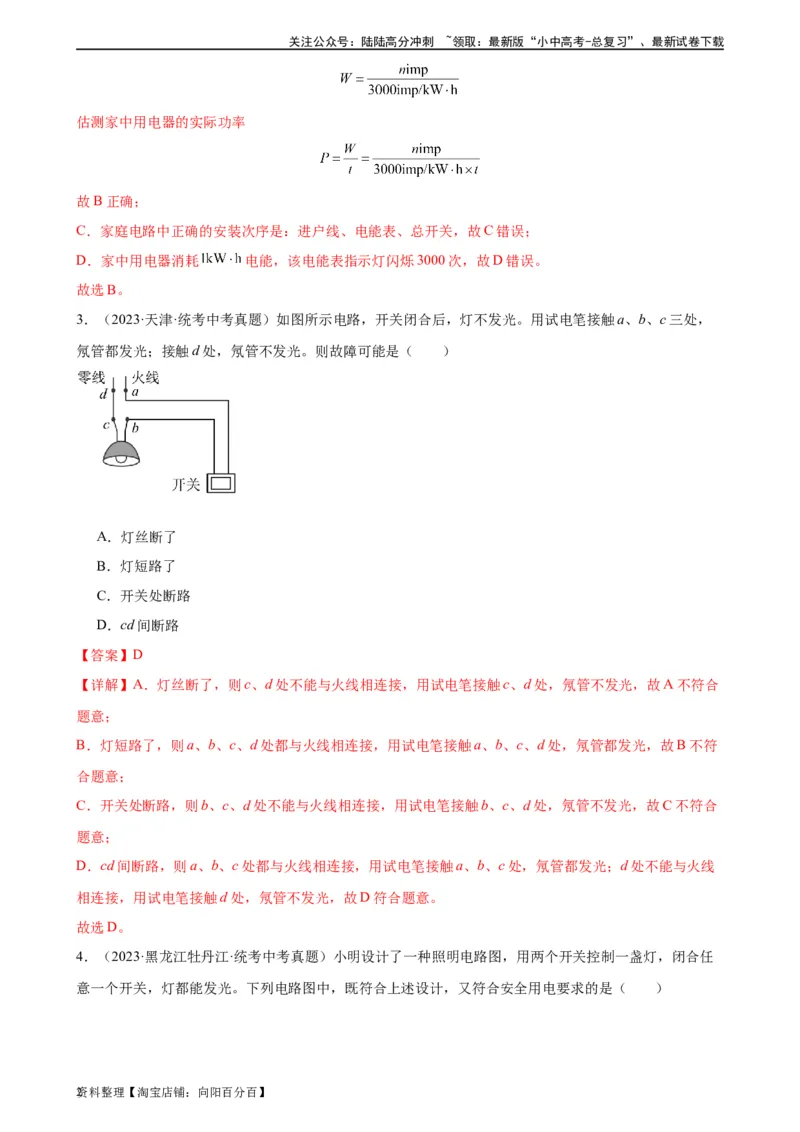

B．记录该电能表指示灯闪烁的次数，用秒表测量闪烁一定次数所用的时间，则电能表消耗的电能
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
估测家中用电器的实际功率
故B正确；
C．家庭电路中正确的安装次序是：进户线、电能表、总开关，故C错误；
D．家中用电器消耗 电能，该电能表指示灯闪烁3000次，故D错误。
故选B。
3．（2023·天津·统考中考真题）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，
氖管都发光；接触d处，氖管不发光。则故障可能是（ ）
A．灯丝断了
B．灯短路了
C．开关处断路
D．cd间断路
【答案】D
【详解】A．灯丝断了，则c、d处不能与火线相连接，用试电笔接触c、d处，氖管不发光，故A不符合
题意；
B．灯短路了，则a、b、c、d处都与火线相连接，用试电笔接触a、b、c、d处，氖管都发光，故B不符
合题意；
C．开关处断路，则b、c、d处不能与火线相连接，用试电笔接触b、c、d处，氖管不发光，故C不符合
题意；
D．cd间断路，则a、b、c处都与火线相连接，用试电笔接触a、b、c处，氖管都发光；d处不能与火线
相连接，用试电笔接触d处，氖管不发光，故D符合题意。
故选D。
4．（2023·黑龙江牡丹江·统考中考真题）小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任
意一个开关，灯都能发光。下列电路图中，既符合上述设计，又符合安全用电要求的是（ ）
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

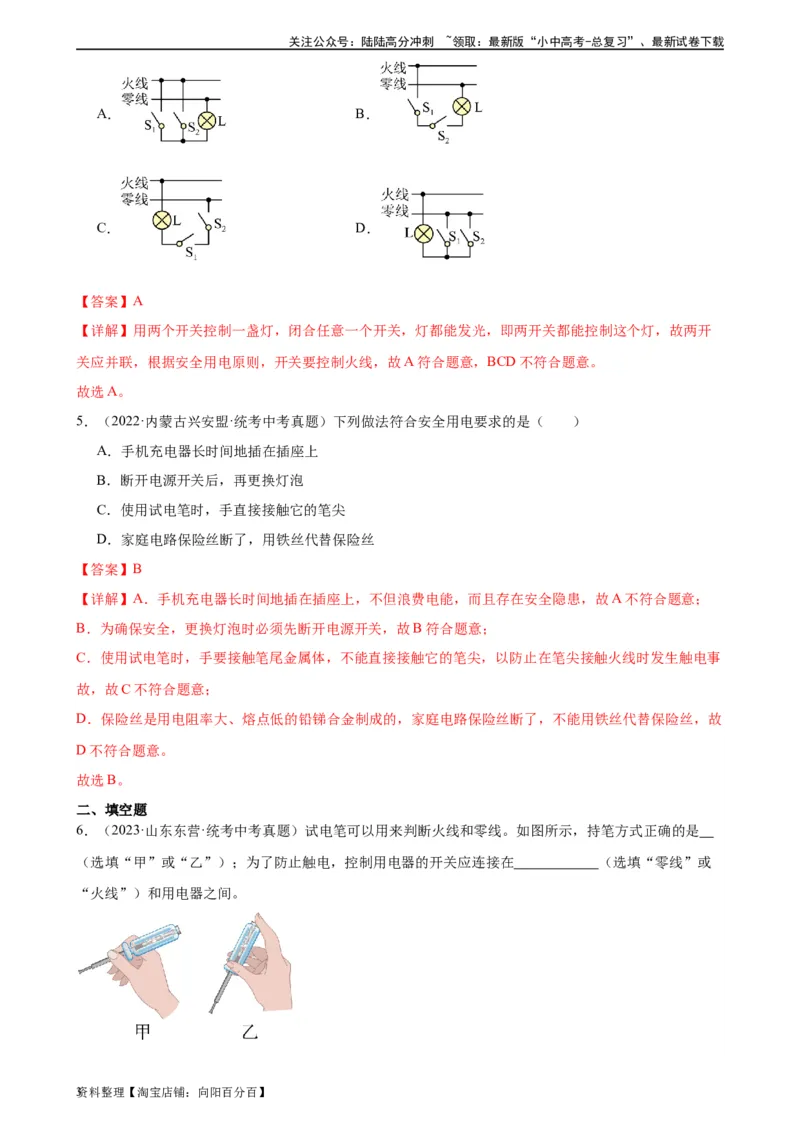

A． B．
C． D．
【答案】A
【详解】用两个开关控制一盏灯，闭合任意一个开关，灯都能发光，即两开关都能控制这个灯，故两开
关应并联，根据安全用电原则，开关要控制火线，故A符合题意，BCD不符合题意。
故选A。
5．（2022·内蒙古兴安盟·统考中考真题）下列做法符合安全用电要求的是（ ）
A．手机充电器长时间地插在插座上
B．断开电源开关后，再更换灯泡
C．使用试电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铁丝代替保险丝
【答案】B
【详解】A．手机充电器长时间地插在插座上，不但浪费电能，而且存在安全隐患，故A不符合题意；
B．为确保安全，更换灯泡时必须先断开电源开关，故B符合题意；
C．使用试电笔时，手要接触笔尾金属体，不能直接接触它的笔尖，以防止在笔尖接触火线时发生触电事
故，故C不符合题意；
D．保险丝是用电阻率大、熔点低的铅锑合金制成的，家庭电路保险丝断了，不能用铁丝代替保险丝，故
D不符合题意。
故选B。
二、填空题
6．（2023·山东东营·统考中考真题）试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是
（选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在 （选填“零线”或
“火线”）和用电器之间。
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

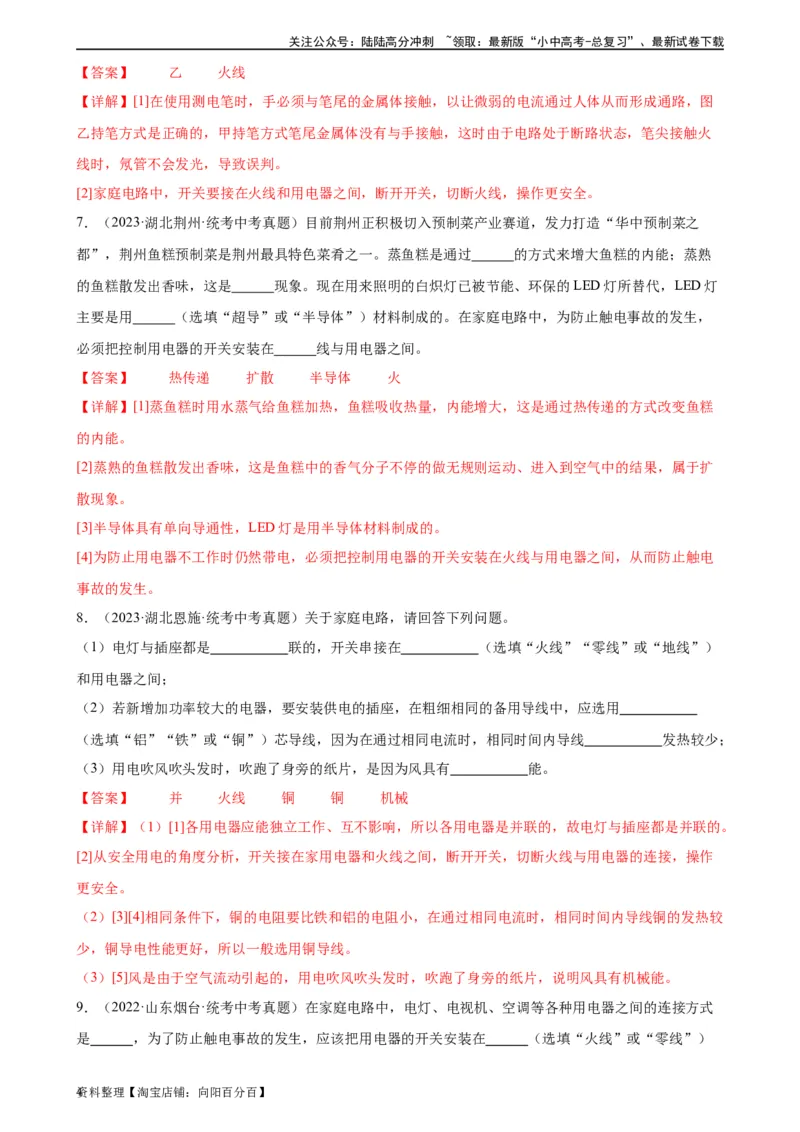

【答案】 乙 火线
【详解】[1]在使用测电笔时，手必须与笔尾的金属体接触，以让微弱的电流通过人体从而形成通路，图
乙持笔方式是正确的，甲持笔方式笔尾金属体没有与手接触，这时由于电路处于断路状态，笔尖接触火
线时，氖管不会发光，导致误判。
[2]家庭电路中，开关要接在火线和用电器之间，断开开关，切断火线，操作更安全。
7．（2023·湖北荆州·统考中考真题）目前荆州正积极切入预制菜产业赛道，发力打造“华中预制菜之
都”，荆州鱼糕预制菜是荆州最具特色菜肴之一。蒸鱼糕是通过 的方式来增大鱼糕的内能；蒸熟
的鱼糕散发出香味，这是 现象。现在用来照明的白炽灯已被节能、环保的LED灯所替代，LED灯
主要是用 （选填“超导”或“半导体”）材料制成的。在家庭电路中，为防止触电事故的发生，
必须把控制用电器的开关安装在 线与用电器之间。
【答案】 热传递 扩散 半导体 火
【详解】[1]蒸鱼糕时用水蒸气给鱼糕加热，鱼糕吸收热量，内能增大，这是通过热传递的方式改变鱼糕
的内能。
[2]蒸熟的鱼糕散发出香味，这是鱼糕中的香气分子不停的做无规则运动、进入到空气中的结果，属于扩
散现象。
[3]半导体具有单向导通性，LED灯是用半导体材料制成的。
[4]为防止用电器不工作时仍然带电，必须把控制用电器的开关安装在火线与用电器之间，从而防止触电
事故的发生。
8．（2023·湖北恩施·统考中考真题）关于家庭电路，请回答下列问题。
（1）电灯与插座都是 联的，开关串接在 （选填“火线”“零线”或“地线”）
和用电器之间；
（2）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用
（选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内导线 发热较少；
（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有 能。
【答案】 并 火线 铜 铜 机械
【详解】（1）[1]各用电器应能独立工作、互不影响，所以各用电器是并联的，故电灯与插座都是并联的。
[2]从安全用电的角度分析，开关接在家用电器和火线之间，断开开关，切断火线与用电器的连接，操作
更安全。
（2）[3][4]相同条件下，铜的电阻要比铁和铝的电阻小，在通过相同电流时，相同时间内导线铜的发热较
少，铜导电性能更好，所以一般选用铜导线。
（3）[5]风是由于空气流动引起的，用电吹风吹头发时，吹跑了身旁的纸片，说明风具有机械能。
9．（2022·山东烟台·统考中考真题）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式
是 ，为了防止触电事故的发生，应该把用电器的开关安装在 （选填“火线”或“零线”）
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 （选填“甲”或
“乙”）。
【答案】 并联 火线 甲
【详解】[1]家庭电路中各用电器需要独立工作，相互不影响，所以连接方式是并联的。
[2]为了防止触电事故的发生，当用电器开关断开时，确保用电器没有电，所以应该把开关安装在火线上。
[3]使用试电笔时，笔尖金属体接触被测导线，手接触笔尾金属体，确保测量火线时，电流经过试电笔、
人体到大地形成闭合回路，使氖管发光，就可以辨别火线和零线了。
10．（2021·广西河池·统考中考真题）用丝绸摩擦过的玻璃棒由于失去电子而带 电；家庭电路
中电视机、洗衣机、电灯等用电器都是 联的。
【答案】 正 并
【详解】[1]用丝绸摩擦过的玻璃棒由于失去电子而带正电，丝绸得到电子带负电。
[2]家庭电路中电视机、洗衣机、电灯等用电器工作时互不影响，采用并联。
三、作图题
11．（2023·江苏泰州·统考中考真题）如图所示，请用笔画线代替导线，将三孔插座正确接入家庭电路中。
【答案】
【详解】安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
12．（2023·辽宁锦州·统考中考真题）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，
并将拉线开关控制的灯泡连入电路中。
【答案】
【详解】由测电笔的使用方法可知，氖管发光的是火线，氖管不发光的是零线，图中测电笔接触的线是
火线，另一根是零线，火线首先进入开关，然后再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，
如图所示：
