专题 19 生活用电（练习）（解析版）
目录
........................................2
题型01 家庭电路组成.........................................................2
题型02 试电笔的使用.........................................................5
题型03 家庭电路的连接.......................................................6
题型04 家庭电路中电流过大的原因.............................................8
题型05 触电与急救..........................................................10
题型06 安全用电............................................................12
..............................................16
...............................................23
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
题型 01 家庭电路组成
1.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是（ ）。
A．电能表、保险装置、总开关 B．电能表、总开关、保险装置
C．保险装置、电能表、总开关 D．总开关、电能表、保险装置
【答案】B。
【解析】在家庭电路组成部分中，其先后次序一般是：从进户线、电能表、总开关、保险装置、用
电器等。故本题符合题意的正确选项是B。
2.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确
的是( )。
A．火线上的保险丝应该改装到零线上；
B．甲处应装用电器,乙处应装开关；
C．当用电器功率增大时,通过保险丝的电流就增大；
D．当保险丝熔断后,可以用铜丝代替
【答案】C。
【解析】A．为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B．按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C．家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变
的，根据P=UI，电路中的电流越大，故C正确；
D．电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以
用铜丝代替，故D错误。
3.如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）。
A．保险盒接法错误，保险盒应该安装在火线上；
B．二孔插座接法错误，其左端导线应该接在零线上；
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则；
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
【答案】C。
【解析】A．保险装置应该接在火线上，故A正确，不符合题意；
B．二孔插座左孔接零线右侧孔接火线，故B正确，不符合题意；
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．为了用电安全，螺口灯螺口接零线，中央弹簧片经过开关接火线，故C错误，符合题意；
D．三孔插座左孔接零线、中间的孔接地线右侧孔接火线，所以三孔插座连接正确，大功率用电器或
带有金属外壳的用电器为了防止漏电引起人触电要通过三孔插座接地，故D正确，不符合题意。
故选C。
4.小刚安装了如图所示的家庭电路，其中安装错误的是（ ）。
A．保险丝 B．开关 C．三孔插座 D．双孔插座
【答案】B。
【解析】A．保险丝必须接在火线上，故A正确，不符合题意；
B．开关要接在火线和灯泡之间。故B错误，符合题意；
C．三孔插座的上孔接地线，左孔接零线，右孔接火线，故C正确，不符合题意；
D．双控插座的左孔接零线，右孔接火线，故D正确，不符合题意。
故选B。
5.淮滨县内家用电视机额定电压为______V，家用冰箱与家中其它用电器是______（选填“并联”或
“串联”）连接的。
【答案】220；并联。
【解析】[1]我国家庭电路电压为220V，则淮滨县内家用电视机额定电压为220V。
[2]由生活经验可知，家用冰箱与家中其它用电器工作时互不影响，所以它们是并联的。
6.小明家有一个规格为“220V 1000W”的用电器，该用电器可能是______（选填“台灯”、“电饭
锅”或“电风扇”）。如图所示家庭电路，闭合开关S，电灯亮，若断开开关S，站在地面上的人用手接
触电路中的A点______触电（均选填“会”或“不会”）。
【答案】电饭锅；不会。
【解析】[1]台灯和电风扇的电功率一般为几十瓦，电饭锅利用电流热效应工作，电功率可达
1000W，所以该用电器可能是电饭锅。
[2]开关一端接火线，一端接灯泡，断开开关S，电路中的A点与火线脱离，不再带电，站在地面上
的人用手接触电路中的A点不会触电。
7.如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是
______线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的______(填
“C”或“D”)插脚与A相连。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】火；D。
【解析】试电笔测试插座的A孔，氖管发光，则A孔接的是火线，首先进入开关，再接入灯泡，所以
A孔接插脚D；
插座B孔接的是零线，直接进入灯泡，和插脚C相连。
8.如图为居民家中某房间的电路，闭合开关S、S，电灯L与电热壶均正常工作，在三孔插座上接入
1 2
电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的
左右两孔，氖管均不发光，此时电路故障可能是______（选填“AB”“CD”“电热壶”或“插座”）断
路。
【答案】AB。
【解析】在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，这表明电路出现了
断路现象；
灯L仍正常发光，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，
氖管均不发光，说明火线出现了断路现象，因此是AB间发生了断路。
题型 02 试电笔的使用
1.如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的
是选项（ ）。
A．甲和乙 B．乙和丙 C．乙和丁 D．甲和丁
【答案】C。
【解析】使用试电笔辨别火线与零线时，手一定要接触笔尾金属体或金属笔卡，不能接触笔尖的金
属体，故甲、丙错误，乙、丁正确。
故选C。
2.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故
障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

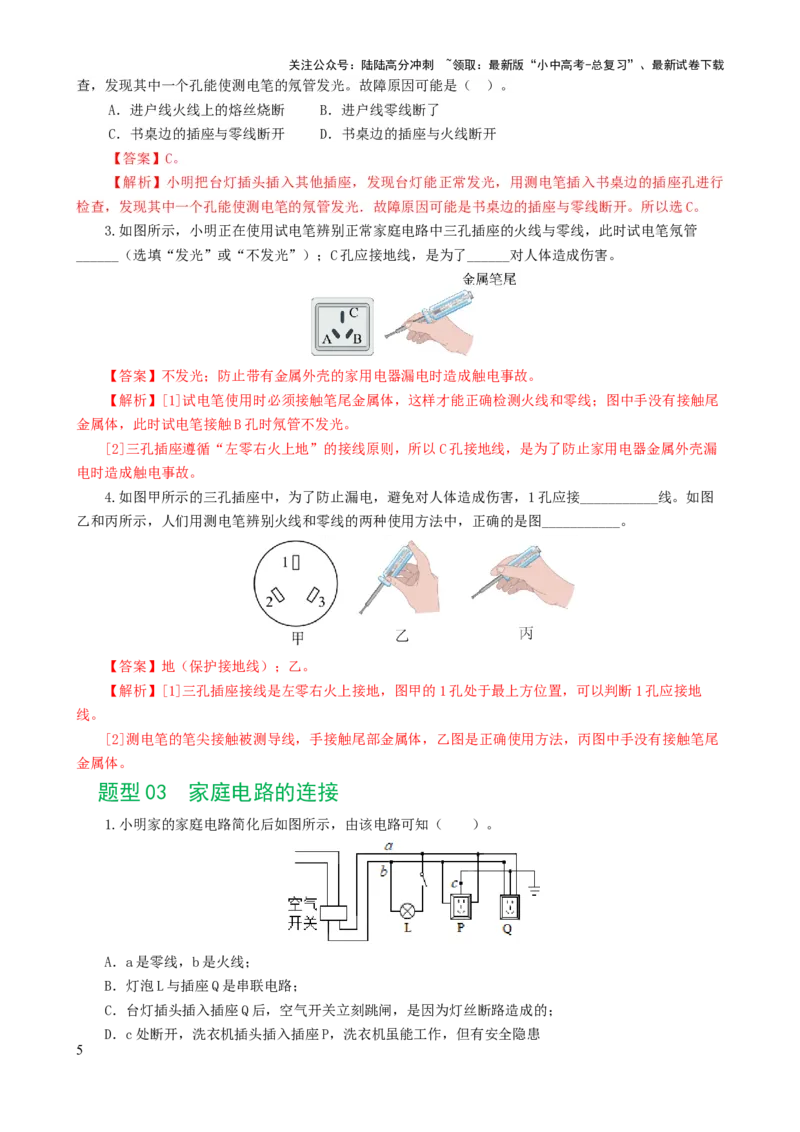

查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）。
A．进户线火线上的熔丝烧断 B．进户线零线断了
C．书桌边的插座与零线断开 D．书桌边的插座与火线断开
【答案】C。
【解析】小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行
检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是书桌边的插座与零线断开。所以选C。
3.如图所示，小明正在使用试电笔辨别正常家庭电路中三孔插座的火线与零线，此时试电笔氖管
______（选填“发光”或“不发光”）；C孔应接地线，是为了______对人体造成伤害。
【答案】不发光；防止带有金属外壳的家用电器漏电时造成触电事故。
【解析】[1]试电笔使用时必须接触笔尾金属体，这样才能正确检测火线和零线；图中手没有接触尾
金属体，此时试电笔接触B孔时氖管不发光。
[2]三孔插座遵循“左零右火上地”的接线原则，所以C孔接地线，是为了防止家用电器金属外壳漏
电时造成触电事故。
4.如图甲所示的三孔插座中，为了防止漏电，避免对人体造成伤害，1孔应接___________线。如图
乙和丙所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是图___________。
【答案】地（保护接地线）；乙。
【解析】[1]三孔插座接线是左零右火上接地，图甲的1孔处于最上方位置，可以判断1孔应接地
线。
[2]测电笔的笔尖接触被测导线，手接触尾部金属体，乙图是正确使用方法，丙图中手没有接触笔尾
金属体。
题型 03 家庭电路的连接
1.小明家的家庭电路简化后如图所示，由该电路可知（ ）。
A．a是零线，b是火线；
B．灯泡L与插座Q是串联电路；
C．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的；
D．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】D。
【解析】A．据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是
火线，即a 线是火线，b 线是零线，故A错误；
B．灯泡L与插座Q是互不影响的，所以是并联的关系，故B错误；
C．电路跳闸可能是电路总功率过大引起的，也可能是发生了短路，不可能是灯丝断路造成的，故C
错误；
D．若c处断开（即三孔插座没有接地），洗衣机插头插入插座，洗衣机仍然能工作，但外壳不能接
地，当外壳漏电时，人接触金属外壳，会有电流流过人体，会发生触电事故，即有安全隐患，故D正
确。
故选D。
2.如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。
【解析】图中开关与灯泡已相连，开关要接在火线上，零线直接接灯泡的螺丝口，这样在断开开关
时，切断火线，能避免触电事故发生。如图所示：
3.如图所示，请用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。
【解析】火线进入开关，滑动变阻器，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，三
孔插座的上孔接地线、左孔接零线、右孔接火线，如图所示：
4.邓大爷要在房间内装两盏额定电压为220V的电灯，两灯互不影响且尽可能正常发光，每个开关只
控制一盏灯。请你将图中的两灯及开关正确安全连入电路。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】要求两灯互不影响且尽可能正常发光，每个开关只控制一盏灯，所以，两灯要并联在电路
中，且每一只灯串联一个开关；为了安全，开关应该连接到火线与灯泡之间。如下图
5.如图甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，
指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。图乙为示意图，请完成接线。
【解析】若指示灯损坏，闭合开关后插孔仍能供电，指示灯与插孔互不影响，说明指示灯与插孔并
联；开关断开后，插孔不能供电，指示灯不亮，说明开关同时控制指示灯和插孔，则开关接在干路上，
而开关要控制火线，三孔插座的接线原则是：左端插孔接零线，右端插孔接火线，上端插孔接地线，故
如下图所示：
题型 04 家庭电路中电流过大的原因
1.如图所示，家中常用延长线插座上插满了各种电器，各用电器同时工作。下列有关分析正确的是
（ ）。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 各用电器串联 B. 干路电流过大容易发生火灾
C. 插座延长线中可以没有地线 D. 可以用湿手拔使用中的插头
【答案】B。
【解析】A．插座上的各用电器独立工作，互不影响，是并联连接，故A错误；
B．插座上插满了各种电器，同时工作时，造成电路总功率过大，而家庭电路电压保持为220V，据
P=UI，会造成电路电流过大，引发火灾事故，故B正确；
C．插座上的用电器有金属外壳的，它的延长线中必须有地线，才能避免金属外壳带电而引发触电事
故，故C错误；
D．用湿手拔使用中的插头，而水是导体，手接触到火线，会出现触电事故，故D错误。
故选B。
2.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压为40V、输出
功率为2000W。各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。从
安全的角度考虑，选择的导线作为电焊的输出导线正确的是（ ）。
导线规格
导线横截面积S/mm2 2.5 4 6 10
安全载流量I/A 28 37 47 68
A．导线横截面积为2.5mm2，安全载流量28A B．导线横截面积为4mm2，安全载流量37A
C．导线横截面积为6mm2，安全载流量47A D．导线横截面积为10mm2，安全载流量68A
【答案】D。
【解析】电焊机工作时的电流
从安全角度考虑，应选择安全载流量大于50A的导线，则由表中数据可知，应选导线D。
故选D。
3家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插
入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（
）。
A．可能是插头插入这个插座时，导致火线和零线相接触形成了短路；
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态；
C．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸；
D．可能是这个插座的火线和零线原来就相接触形成了短路
【答案】A。
【解析】A．若插头插入这个插座时导致火线和零线相接触形成了短路，则空气开关会跳闸，所有用
电器全部停止工作，符合题意，故A正确；
B．若是这个用电器的插头与插座没有形成良好接触，仍然是断路状态，则对家庭其他电器不会有任
何影响，故B错误；
C．手机充电器工作电流很小，不至于导致干路中总电流过大，保险开关跳闸，故C错误；
D．若是这个插座的火线和零线原来就相接触形成了短路，则充电器插头还没插入插座，就会造成空
气开关跳闸，故D错误。故选A。
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
4.下列三个现象：
①灯头里的两个线头相碰；
②插座中的两线头相碰；
③照明电路的开关里两线头相碰．
其中可能引起保险丝熔断的是（ ）。
A．①②③ B．①② C．①③ D．②③
【答案】B。
【解析】①灯头里的两个线头相碰，火线和零线直接接触，电流不会经过灯泡而造成短路，电路电
流过大，可能引起保险丝熔断；
②插座中的两线头相碰，火线和零线直接接触，电流不会经过用电器而造成短路，电路电流过大，
可能引起保险丝熔断；
③照明电路的开关里两线头相碰，开关闭合，电路接通，电流经过用电器使其正常工作，不会引起
保险丝熔断。故选B。
5.我国电网以交流供电，频率为______Hz；如图所示的家庭电路中，只闭合开关S，电冰箱正常工
1
作，保持开关S 闭合，再闭合开关S，总闸立即跳闸，电冰箱、电视机均不工作，则故障原因是
1 2
______。
【答案】①50；②总功率过大，造成干路电流过大。
【解析】[1]我国电网以交流供电，交流电的周期是 次，周期是频率的倒数，故频率为50Hz。
[2]保持开关S 闭合，再闭合开关S，电冰箱、电视机并联，，总功率变大，干路总电流超过保险丝
1 2
允许通过的最大电流，导致跳闸，起到保护电路的作用。
题型 05 触电与急救
1.发现有人触了电，符合安全用电原则的做法是（ ）。
A．立即用剪刀剪断电线 B．立即用手将触电人拉开
C．立即切断电源或者用干燥的木棍将电线挑开 D．立即打电话报警
【答案】C。
【解析】A．剪刀是导体，若用剪刀切断电线会引起施救者再次触电的可能，故A选项不符合题意；
B．人是导体，如果施救者用手将触电人拉开，施救者也有可能触电，所以B选项不符合题意；
C．当有人触电时，应立即切断电源或者用干燥的木棍将电线挑开，所以C选项符合题意；
D．当有人触电时，应立即切断电源或者用干燥的木棍将电线挑开，当有人触电时，立即打120，严
重者应及时送往医院进行抢救，所以D选项不符合题意。故选C。
2.电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭
电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法错误的是（ ）。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．甲图中，人站在大地上，如果两只手同时触摸到了火线，人也会触电；
B．乙图中，人站在绝缘的板凳上，如果两只手同时触摸火线，人不会触电；
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用；
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
【答案】D。
【解析】A．甲图中，若人站在地上，双手触摸火线，则电流会通过人体流入大地，属于家庭电路中
的单线触电，故A正确，不符合题意；
B．乙图中，人站在绝缘板凳上，双手同时触摸火线，电流不会流入大地，又因为人体没有与零线接
触，火线和零线之间也没有形成回路，所以人不会触电，故B正确，不符合题意；
C．发生图甲所示的触电事故时，电流由火线经由人体流入大地，火线和零线中的电流不相等，即出
现漏电，漏电保护器会迅速切断电流，对人身起到保护作用，故C正确，不符合题意；
D．发生图乙所示的触电事故时，电流是从火线经过人体流回零线，火线和零线中的电流相等，漏电
保护器不会工作，故D错误，符合题意。故选D。
3.下列做法中，符合安全用电要求的是（ ）。
A．用潮湿的手拨动电器设备的开关 B．更换灯泡前先断开电源开关
C．发现有人触电时，用手直接把触电的人拉开 D．用电器着火时，先用水把火浇灭，再切断电
源
【答案】B。
【解析】A．生活用水是导体，用潮湿的手拨动电器设备的开关易发生触电事故，故A不符合题意；
B．在未断开电源开关的情况下更换灯泡容易发生触电事故，所以更换灯泡前先断开电源开关，故B
符合题意；
C．发现有人触电后，直接用手把触电者拉开，因人体是导体，可能使救人者间接发生触电事故，故
C不符合题意；
D．家用电器发生火灾时，要先断开电源开关，才能用水灭火，否则会发生触电事故，故D不符合题
意。故选B。
4.如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些
物品使触电者脱离带电体。下列物品中不能使用的是（ ）。
A．木擀面杖 B．橡胶手套 C．铝拖把杆 D．塑料凳子
【答案】C。
【解析】有人触电应立即切断电源或用干燥的绝缘棒将导线挑开
ABD．木擀面杖、橡胶手套、塑料凳子都属于干燥的绝缘体，可以利用它们来使触电者脱离带电体，
故ABD不符合题意。
C．铝拖把杆是导体，会使施救者也触电，故不能使用；故C符合题意。故选C。
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
题型 06 安全用电
1.关于生活用电，下列做法正确的是（ ）。
A．在电线上晾晒衣服 B．使用绝缘皮破损的插头
C．将开关接在零线与灯泡之间 D．将家庭电路的电灯与插座并联
【答案】D。
【解析】A．在电线上晾衣服，衣服是湿的，如果电线漏电会间接接触火线，会发生触电事故，故A
错误；
B．使用绝缘皮破损的导线，如果导线漏电会间接接触火线，会发生触电事故，故B错误；
C．将开关接在零线和电灯之间，断开开关时，不能切断火线，在更换灯泡时，容易接触火线，容易
发生触电事故，故C错误；
D．家庭电路中，各个用电器之间互不影响，是并联的，所以将家庭电路的电灯与插座并联，故D正
确。故选D。
2.如图所示的各种做法中，符合安全用电原则的是（ ）。
A． 用湿木棒挑开通电的裸导线；
B． 保持电器外壳良好接地；
C． 在高压线的附近放风筝玩耍；
D． 用潮湿的毛巾擦拭电灯
【答案】B。
【解析】A．湿木棍属于导体，容易导电，用湿木棒挑开通电的裸导线会有触电危险，不符合安全用
电原则，故A不符合题意；
B．如果电器内部出现漏电情况，人触碰电器的金属外壳会有触电危险，保持电器外壳良好接地，即
使外壳带了电，也会从接地导线流走，人接触外壳就没有危险了，符合安全用电原则，故B符合题意；
C．安全用电原则：不接触低压带电体，不靠近高压带电体，在高压线的附近放风筝玩耍，有高压触
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电的危险，不符合安全用电原则，故C不符合题意；
D．通电电灯的灯头属于带电体，用潮湿的毛巾擦拭电灯，湿毛巾属于导体，会有触电危险，不符合
安全用电原则，故D不符合题意。故选B。
3.如图所示的牌坊，屹立千年不倒，在其宝顶（顶端正中）、两侧等高高翘的部位，装有铜葫芦和
铁制龙头，你认为其作用是（ ）。
A．美观 B．相当于风铃 C．相当于避雷针 D．避邪
【答案】C。
【解析】下雨时，一般会有雷电，如果在高大建筑物顶端装上避雷装置，就能及时把电流倒入大
地，从而避免建筑物被雷电击坏；如图所示，牌坊装有铜葫芦和铁制龙头就有避雷针的作用。故选C。
4.下列做法符合用电要求的是（ ）。
A．在高压线下钓鱼 B．控制灯泡的开关接在零线上
C．切断电源后，再进行电路维修 D．雷雨天在室外用手机打电话
【答案】C。
【解析】A．安全用电的原则是：不接触低压带电体，不靠近高压带电体，高压线下钓鱼，会发生触
电事故，故A不符合题意；
B．控制灯泡的开关应与灯泡串联，并应将开关接在灯泡和火线之间，故B不符合题意；
C．进行家电维修时，必须先切断电源，再进行维修，才不会造成触电事故，故C符合题意；
D．雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故D不符合题
意。
故选C。
5.关于家庭电路和安全用电，下列说法正确的是（ ）。
A．家庭电路中，电能表是测量家用电器总功率的仪表；
B．空气开关“跳闸”，可能是因为电路中的总功率过大；
C．在家庭电路中，同时使用的用电器越多，电路的总电阻越大；
D．在家庭电路中，用电器都是串联的
【答案】B。
【解析】A．电能表是测量电路消耗的电能、或测量电功的仪器，故A错误；
B．电路中的电流过大，使空气开关“跳闸”，原因可能是短路也可能是用电器的总功率过大，故B
正确；
C．在家庭电路中，家用电器是并联的，同时使用的用电器越多，电路的总电阻越小，故C错误；
D．在家庭电路中，用电器工作时互不影响，都是并联的，故D错误。故选B。
6.下列选项中符合安全用电要求的是（ ）。
A．用湿手去按用电器的开关 B．在高压线附近的空地上放风筝
C．有金属外壳的用电器必须要接地 D．为节约，继续使用绝缘皮老化、破损的导线
【答案】C。
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】A．生活用水是导体，用湿手按电灯的开关，可能会造成触电事故，故A不符合题意；
B．因为高压输电线上是高压，在下面放风筝时可能会发生高压电弧触电，因此放风筝时，远离高压
电线，故B不符合题意；
C．家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过地线导入大地，避免触电，故
C符合题意；
D．电线的绝缘皮破损老化、破损时应及时更换，否则容易发生触电事故或漏电或短路（即火线和零
线直接连通），故D不符合题意。故选C。
7.对图中的四幅图片进行分析，其中正确的是（ ）。
A． 有金属外壳的用电器要用三脚插头；
B． 使用测电笔时手应该接触笔尖金属体；
C． 保险丝烧断一定是电路发生了短路；
D． 警示牌提醒我们靠近任何带电体都有危险
【答案】A。
【解析】A．为了安全，有金属外壳的用电器要用三脚插头，当将三脚插头插入插座时，用电器的金
属外壳与大地连接，是为了防止外壳带电而发生触电，故A正确；
B．据测电笔的使用可知，使用测电笔时，手一定要接触到笔尾金属体，不能接触笔尖金属体，故B
错误；
C．保险丝熔断，是因为电路中的电流过大，可能是电路中出现了短路，也可能是用电器的总功率过
大，故C错误；
D．安全用电的原则：不接触低压带电体，不靠近高压带电体。图中为高压警示牌，提醒人们有电危
险，请不要靠近高压带电体，故D错误。故选A。
8.“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是
__________V，当发现家用电器或电线失火时，必须先__________电源，然后再救火。
【答案】220；断开/切断。
【解析】[1]由常见的电压可知，在我国家庭电路的工作电压是220V。
[2]家用电器或电线失火时，如必须断开电源，然后再救火，防止发生触电事故。
9.电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的
电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触
______，不靠近 ______。
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】220；36；低压带电体；高压带电体。
【解析】我国家庭电路的电压是220V。
人体安全的电压是不高于36V。
安全用电的原则，不接触低压带电体，不靠近高压带电体。
1. （2023·兰州）小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用试电
笔接触吊顶检查时发现：只闭合开关 ，电动机M正常工作，吹冷风，试电笔氖管不发光；同时闭合开
关 、 ，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关 ，电动机M和
电热丝R均不工作，试电笔氖管不发光。下图中，关于电路连接方式以及与铝合金吊顶接触的导线破损
处的描述最合理的是（ ）。
A. B.
C. D.
【答案】B。
【解析】根据题意，只闭合开关 S ，电动机M正常工作，吹冷风，则电热丝R不工作，电动机所在
1
支路绝缘皮不破损。同时闭合开关 S 、 S ，电动机M和电热丝R都能正常工作，只闭合开关 S ，电动
1 2 2
机M和电热丝R均不工作，说明电动机M和电热丝R并联，S 控制所有用电器，S 只控制R，试电笔氖管
1 2 2
发光，说明电热丝R所在支路绝缘皮破损；故B符合题意，ACD不符合题意。故选B。
2. （2023·深圳）下列符合安全用电常识的是（ ）。
A. 用专用充电桩给电动车充电 B. 亮亮同学更换灯泡无需断开开关
C. 电器起火可以用水灭火 D. 导线绝缘层破损只要不触碰就可以继续使用
【答案】A。
【解析】A．用专用充电桩给电动车充电，防止电流过大，引起火灾，故A符合题意；
B．更换灯泡必须断开开关，防止发生触电事故，故B不符合题意；
C．由于水是导体，所以电器起火不能用水灭火，防止触电，故C不符合题意；
D．导线绝缘层破损，会造成短路，不能继续使用，故D不符合题意。故选A。
3. （2023·齐齐哈尔）（多选）关于家庭电路中的用电知识，下列说法正确的是（ ）。
A. 电路中的保险丝熔断后，可以用铜丝或铁丝代替；
B. 控制电灯的开关要连接在火线和电灯之间；
C. 当发生短路时，电路中电流过大，空气开关自动断开，切断电路
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D. 用电器金属外壳接地，可预防金属外壳带电对人造成伤害
【答案】BCD。
【解析】A．由于铜丝或者铁丝的熔点很高，在电路电流过大时，铜丝或者铁丝不能自动熔断，不能
起到保险作用，故A错误；
B．为了安全用电，控制电灯的开关要连接在火线和电灯之间，开关断开，电灯不带电，不易发生触
电事故，故B正确；
C．根据空气开关的特点性能可知，当发生短路时，电路中电流过大，空气开关能自动切断电路，保
护电路，故C正确；
D．将用电器金属外壳接地，当用电器漏电时，地线把人体短路，避免触电事故的发生，即可预防金
属外壳带电对人造成伤害，故D正确。
故选BCD。
4. （2023·龙东）生活中我们要时刻注意用电安全，下列行为符合用电安全常识的是（ ）。
A. 用湿抹布擦发光的灯泡；
B. 发现有人触电迅速切断电源；
C. 照明电路的安装方式；
D. 多个大功率用电器同时用一个插座
【答案】B。
【解析】A．由于生活用水是导体，所以用湿抹布擦发光的灯泡很容易使得人触电，故A不符合题
意；
B．发现有人触电，施救时应先将触电者与带电体分离，切断电源或用干燥竹竿等绝缘体将电线挑
开，故B符合题意；
C．连接家庭电路时，控制用电器的开关需接在火线上，图中开关接在零线上，故C不符合题意；
D．多个大功率用电器同时使用一个插座，会使干路中的电流过大，可能会造成火灾，故D不符合题
意。故选B。
5. （2023·鄂州）电在给人们的生活带来便利的同时，也带来了安全隐患，如图所示的做法中，符
合安全用电要求的是（ ）。
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 冰箱没有接地线；
B. 用试电笔检测插座是否有电；
C. 用湿手拨动开关；
D. 多个大功率用电器同时使用一个插座
【答案】B。
【解析】A．冰箱没有接地线时，容易漏电造成触电事故，故A不符合题意；
B．用试电笔检测插座是否有电，手指应接触笔尾的金属体，这样才不会使得流过人体的电流过大，
故B符合题意；
C．用湿手拨动开关，极易造成触电事故，故C不符合题意；
D．多个大功率用电器同时使用一个插座，容易使得插座的总功率过大，使得电流过大造成火灾，故
D不符合题意。故选B。
6. （2023·郴州）小敏同学按下面的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常
发光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你
认为正确的是（ ）。
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 小华说：保险丝是用电阻较大、熔点较高的材料制成的；
B. 小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的；
C. 小丽说：插座无法正常工作，原因可能是cd间断路；
D. 小潇说：插座无法正常工作，原因可能是ab间断路
【答案】C
【解析】
【详解】A．保险丝的主要作用是：在家庭电路电流过大时能自动熔断从而对电路起到保护作用，所
以保险丝要选用电阻率大且熔点低的材料来制作，故A错误；
B．家庭电路中，为确保安全用电，控制灯泡的开关应该接在火线与灯泡之间，故B错误；
CD．如果ab间断路，则电路中灯泡也不能正常工作；如果cd间断路，灯泡能正常工作，火线上的电
不能到达插座的右孔，用试电笔检测插座的两孔，氖管均不发光，符合题意，故C正确，D错误。
故选C。
7. （2023·株洲）（多选）在生活和工作中，应注意安全用电和科学防雷，下列做法符合要求的是
（ ）。
A. 电动机外壳接地；
B. 开关接在火线和灯泡间；
C. 靠近高压线掉落区；
D. 雷雨时树下避雨
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】AB。
【解析】A．电动机外壳接地主要是从安全角度考虑，因为电动机在使用时，因短路、绝缘皮老化、
过热等原因，随时有漏电的可能。电动机外壳接地是符合安全要求的，故A符合题意；
B．家庭电路中把开关接在火线和灯泡之间是符合安全要求的，当开关断开时，人接触到灯泡不会触
电；如果开关接到零线和灯泡之间，开关断开时，虽然灯泡不发光，但人接触到灯泡就会与火线形成通
路而触电，故B符合题意；
C．因为大地是导体，所以人不能太靠近高压线掉落区，故C不符合题意；
D．雷雨时，树干表面因有水而能够导电，大树很容易导上雷电，在树下躲雨的人容易触电，故D不
符合题意。
故选AB。
8. （2023·益阳）如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（
）。
A. B. C. D.
【答案】D。
【解析】A．使用测电笔时，手没有接触笔尾金属体，故A错误；
B．使用测电笔时，手接触笔尾金属体，也接触笔尖金属体，故B错误；
C．使用测电笔时，手接触笔尖金属体，故C错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，故D正确。
故选D。
9. （2023·营口）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙
两根进户线中___________是火线。只闭合开关S，灯L 正常发光，此时用试电笔接触a点，试电笔的氖
1 1
管___________（选填“发光”或“不发光”）；再闭合开关S，灯L 马上熄灭，则故障原因可能是灯
2 1
L___________（选填“短路”或“断路”）。
2
【答案】①甲；②发光；③短路。
【解析】[1]连接电路时，开关应该接在火线和用电器之间，图中开关接在甲和灯泡直接，所以甲是
火线。
[2]只闭合开关S，灯L 正常发光，a点和火线连接，用试电笔接触a点，试电笔的氖管发光。
1 1
[3]再闭合开关S，灯L 马上熄灭，不可能是灯泡L 断路，并联电路互不影响，如果灯泡L 断路，灯
2 1 2 2
L 发光，可能是灯L 短路，火线和零线连接，发生短路，导致电路中电流过大，保险丝熔断。
1 2
10. （2023·恩施州）关于家庭电路，请回答下列问题。
（1）电灯与插座都是___________联的，开关串接在___________（选填“火线”“零线”或“地
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
线”）和用电器之间；
（2）若新增加功率较大 的电器，要安装供电的插座，在粗细相同的备用导线中，应选用
___________（选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内导线
___________发热较少；
（3）用电吹风吹头发时，吹跑了身旁的纸片，是因为风具有___________能。
【答案】①并；②火线；③铜；④铜；⑤机械。
【解析】（1）[1]各用电器应能独立工作、互不影响，所以各用电器是并联的，故电灯与插座都是
并联的。
[2]从安全用电的角度分析，开关接在家用电器和火线之间，断开开关，切断火线与用电器的连接，
操作更安全。
（2）[3][4]相同条件下，铜的电阻要比铁和铝的电阻小，在通过相同电流时，相同时间内导线铜的
发热较少，铜导电性能更好，所以一般选用铜导线。
（3）[5]风是由于空气流动引起的，用电吹风吹头发时，吹跑了身旁的纸片，说明风具有机械能。
11. （2023·扬州）如图，将带有开关的五孔插座正确接入家庭电路中。
【解析】由图可知，上面的导线安装有保险丝，是火线，下面的导线是零线。插座的右孔与开关串
联接到火线，左孔接零线，如图所示：
12. （2023·无锡）用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
【解析】火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关
时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
1. （2023·潍坊）图示为某家庭电路实物布线图，该电路各处连接均正确。下列关于该电路的说法
正确的是（ ）。
A. a线是火线，b线是零线 B. 保险盒中的保险丝为铜导线
C. 按钮开关串联在电灯和零线之间 D. 三孔插座中最上方插孔可以不接地
【答案】A。
【解析】A．为了安全起见，保险丝应该串联在火线上。且用电器的开关应该接在火线上，所以和开
关相连的那根线是火线，即a 线是火线，b 线是零线，故A正确；
B．保险丝是用电阻率大、熔点低的铅锑合金制成的。当用细铜丝代替后，细铜丝的熔点很高，温度
即使升高到一定程度，它也不会自动熔断起不到保护电路的作用，故B错误；
C．在家庭电路中，控制电灯的开关应该接在火线和灯泡之间。只有开关接在火线与电灯之间，当开
关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人触及灯泡与火线构成通路，发
生触电事故，故C错误；
D．三孔插座的接法是左零右火上接地，故三孔插座中上边的那个孔接地线，若不接地，在接入用电
器外壳带电时可能导致触电。故D错误。
故选A。
2.远距离传输
远距离输电
输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略。
导线有电阻，电流通过时就要发热，如何减少输电线上电功率的损耗呢？发电厂输出的电功率是一
定的，它决定于发电机组的发电能力。根据P=UI，若提高输电电压U，那么线路中的电流一定会减小。
输电线上损失的电功率为ΔP=I2R，所以减小输电线的电阻和减小输电电流就可以大大降低电能的损失。
从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高
电压或超高电压。但也不能随意提高输电电压，因为输电电压越高，输电架空线的建设，对所用各种材
料的要求就越严格，线路的造价就越高。
绝缘子（如图）是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
通常由玻璃或陶瓷制成。
从发电站输出的电能，一般都要通过升压变压器提升电压，根据输送距离的远近，常采用10千伏、
35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电。到达用户处再用降压变压
器逐级降低电压。
（1）减小输电线上电能损失的方法有______；
A．增大输电线的横截面积
B．减小输电线的长度
C．提高输电电压
D．缩短供电的时间
（2）绝缘子无需具备的特性是______；
A．机械强度高 B．耐低温 C．耐腐蚀 D．透光性好
（3）若输电电压提高2倍，则线路上的功率损耗将降为原来的______；
（4）“高压”输电通过降压变压器逐级降低电压，到达我们家庭后的电压就对人体安全了，这句话
是______（正确/错误）得，因为______。
【答案】ABC；D； ；错误；人体安全电压是不高于36V，家庭电路电压为220V，高于人体安全电
压。
【解析】（1）[1] 输电线上损失的电功率为ΔP=I2R，所以可以通过减小电流或者减小输电线电阻
来减少输电线上损失的电能。
A．增大输电线的横截面积，可以减小电阻，故A符合题意；
B．远距离输电中，虽然导线很长，但是可以让输电线尽量走直线，尽量减小输电线的长度，减小输
电线的电阻，故B符合题意；
C．发电厂输出的电功率是一定的，根据P=UI，若提高输电电压U，线路中的电流减小，故C符合题
意；
D．输电线要长时间为居民供电，缩短供电时间不可取，故D不符合题意。
故选ABC。
（2）[2]A．绝缘子起支持和固定导线的作用，所以需要绝缘性好，输电线有重力，需要较高的机械
强度才能起到固定和支撑导线作用，故A不符合题意；
B．输电线会一年四季都裸露在空气中，在高温天气和严寒的冬天都要能很好的固定和支撑导线，所
以绝缘子还要有耐低温和耐高温的特性，故B不符合题意；
C．远距离输电线会长时间裸露在空气中，所以需要具有一定的耐腐蚀性能，故C不符合题意；
D．绝缘子主要是起支持和固定导线的作用，对透光性没有要求，故D符合题意。
故选D。
（3）[3]发电厂的输出功率一定，输电电压提高2倍，由P=UI可知输电电流减小 ，输电线上损失
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
的电功率为 ；
（4）[4][5] “高压”输电通过降压变压器逐级降低电压，到达家庭后的电压为220V，人体安全电
压是不高于36V，家庭电路电压高于人体安全电压，家庭电路电压对人体是不安全的。
3.阅读短文，回答问题：
××系列电饼铛产品说明书
一、产品特点
①上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制。
②产品有低锅沿，高锅沿。低锅沿适合烙制大饼：高锅沿适合烙制水煎包。
③上下钻结构严密，在烙制食品过程中基本不失水分，烙熟的食品松软适度，美味可口。
二、安装须知
①额定电压220V，工作电压可在额定电压基础上±10%浮动。
②使用前须将锅体外壳通过导线接地，勿将接地线接在自来水管道上。
③应配备保险装置和漏电保护器，选用相匹配的导线按要求接通电源。
三、注意事项
①搬运应轻抬轻放，以免损坏内部电器元件。
②不使用时，除关闭机上开关外，还需断开总电源，以免意外发生。
③经常保持铛体和机箱清洁干净，以免降低电器绝缘性能，严禁用水冲刷。
四、常见故障和维修方法
故障现
故障现象 可能原因 排除方法 可能原因 排除方法
象
接通电源，保 保险丝太
更换适当的保险丝 加热器损坏 更换新线
险丝立即烧断 细
保险引线 调温器触点接
检查引线更换新线 不热 更换加热器
短路 触不良
微量漏电
接好地线，通电加热五 更换或修理调
受潮
分钟以上 温器
（1）在用电高峰时，实际电压为210V，该电饼铛能否使用________；
（2）使用前，须将金属箱体接地是为了防止________时发生触电事件；
（3）上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少了水分的________（填物态变
化的名称），防止水分大量散失到空气中；
（4）电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用________________。
【答案】能；漏电；汽化；电流热效应。
【解析】（1）[1]依题意得，该电饼铛的额定电压为220V，在用电高峰时，实际电压为210V，小于
额定电压，该电饼铛能使用。
（2）[2]金属箱体是导体，会导电，使用前，须将金属箱体接地是为了防止漏电时发生触电事件。
（3）[3]上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少水分吸热汽化成的水蒸
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
气，使烙制食品的过程中基本不失水分，外黄里嫩。
（4）[4]电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用电流热效应，即
通电过程中，电饼铛中的导线有电流通过，电流做功，将电能转化为内能，产生热量，水分吸热汽化。
23关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
1
